[Sammelthread] AMD AM5 / LGA1718 Mainboard - Info & Laberthread

AMD AM5 / LGA1718 Mainboard - Info & Laberthread

Plattformen / Prozessoren
2022 H2 - Ryzen 7000 (Raphael, Zen4)
2023 - Ryzen 8000 (Granite Ridge, Zen5)
2024 - Ryzen 8000 APU (Strix Point, Zen5/Zen4D)

AMD Ryzen 7000 - Raphael Zen4 - 2022.jpg AMD Computex 2022 Slide Deck - Zen4 Core.JPG AMD Computex 2022 Slide Deck - Total IO.JPG

AM4 Block diagram (Gigabyte Leak).jpg

Sockel


Vergleich mit Intel Alder Lake (Quelle: Videocardz)

Lochabstand Kühler: möglicherweise kompatibel zu AM4 (mit eingeschränkter Kühlerkompatibilität)

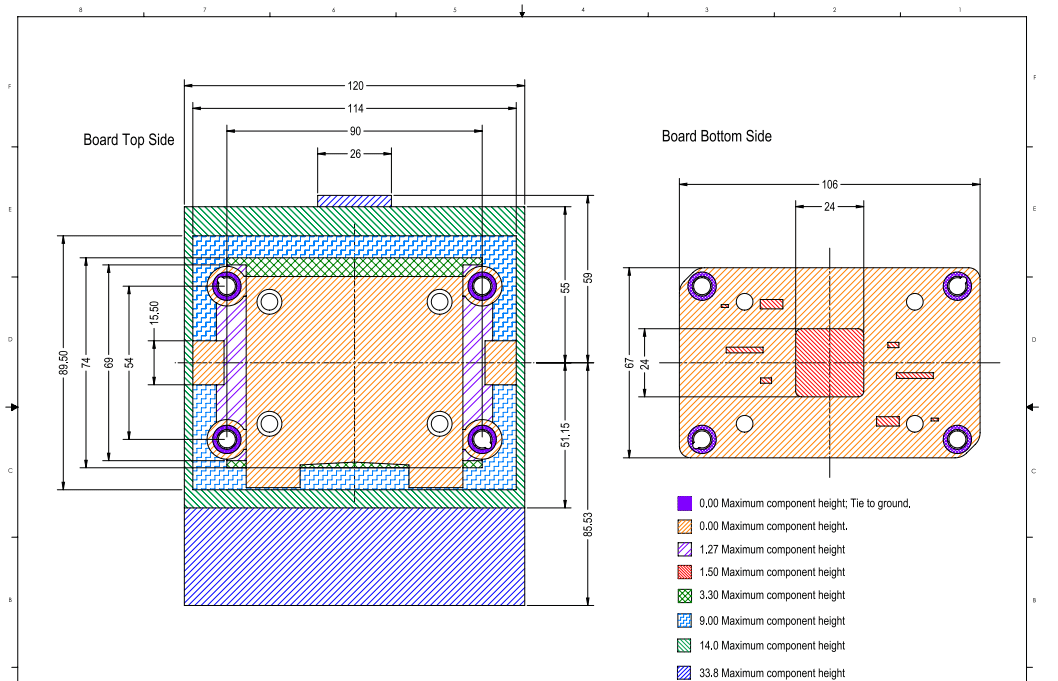

Referenzdesign & Mindestanforderungen AM5 CPU-Kühler (Quelle: TtLexignton)​

Chipsätze

AMD 600 Series (X670E, X670, B650E, B650, A620)

AMD AM5 Chipsets.png


Tabelle: Chipsatz-Features (vorläufig)
X670 / X670E
(2x B650)
B650 / B650EA620
Release Date
HerstellerASMediaASMediaASMedia
Fertigung
Package2x 19x19mm
FCBGA
19x19mm
FCBGA
19x19mm
FCBGA
AnbindungPCIe 4.0 x4PCIe 4.0 x4PCIe 4.0 x4
PCIe12x PCIe 4.0
bis zu 8x PCIe 3.0 (oder bis zu 8x SATA 6Gbps)
8x PCIe 4.0
bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)
4x PCIe 4.0
bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)
USB12x USB 3.2 Gen2
(vier davon kombinierbar zu USB 3.2 Gen2x2)
12x USB 2.0
6x USB 3.2 Gen2
(zwei davon kombinierbar zu USB 3.2 Gen2x2)
6x USB 2.0
6x USB 3.2 Gen2
(zwei davon kombinierbar zu USB 3.2 Gen2x2)
6x USB 2.0
TDP2x7W7W
Quelle: https://www.angstronomics.com/p/site-launch-exclusive-all-the-juicy?s=r

Mainboards (Leaks & Previews - nach Hersteller sortiert)

Computex 2022 - Slide Deck:
AMD Computex 2022 Slide Deck - Flagship.JPG


ASRock [AM5-Übersicht]
ASrock X670E Taichi Carrara.jpg ASrock X670E Taichi.jpg ASrock X670E Pro RS.jpg


ASUS
asus-rog-crosshair-x670e-extreme-1280.jpg ASUS ROG Crosshair X670 Extreme



Biostar [AM5 Models]
Biostar X670E Valkyrie.jpg Biostar X670E Valkyrie (back).jpg Biostar X670E Valkyrie

EVGA

Gigabyte
gigabyte-X670E-AORUS-XTREME-1280.jpg Gigabyte X670 Aorus Master.jpg Gigabyte X670 Aorus Pro AX.jpg Gigabyte X670 Aero D.jpg
X670 Aorus Xtreme | X670 Aorus Master | X670 Aorus Pro AX | X670 Aero D


MSI
msi-meg-x670e-ace-1280.jpg MSI MEG X670E Ace

MSI X670E Ace 1480x833.jpg MSI X670-P WIFI 1480x833.jpg MSI X670E Carbon 1480x833.jpg MSI AM5 Model Table 1480x833.jpg MSI X670 Model Table 2 1480x833.jpg



News, Reviews & Interessante Links

Hardwareluxx Tests & News

Launch Coverage & WWW Reviews

WWW News & interessante Links

AMD-Sockel-AM5-CES2022.jpg AMD Ryzen 7000 - Raphael Zen4 - 2022.jpg AMD-Zen4-Raphael-AM5-Intel-AlderLake-LGA1700.jpg AM4 Block diagram (Gigabyte Leak).jpg

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.

Zuletzt bearbeitet:

Reous

Mr AMD
Mitglied seit
14.01.2007
Beiträge
9.961
Danke Emi!


JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.326
Ort
Iserlohn
Oh, auf dem Bild sind im Sockel schon eine paar PINs krumm :d

Danke Emi :)


The Professor

Legende
Mitglied seit
08.12.2012
Beiträge
8.955
Emi das Urgestein!
Danke :)


Holzmann

The Saint
Mitglied seit
02.05.2017
Beiträge
36.662
  • Danke
Reaktionen: ubi

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham

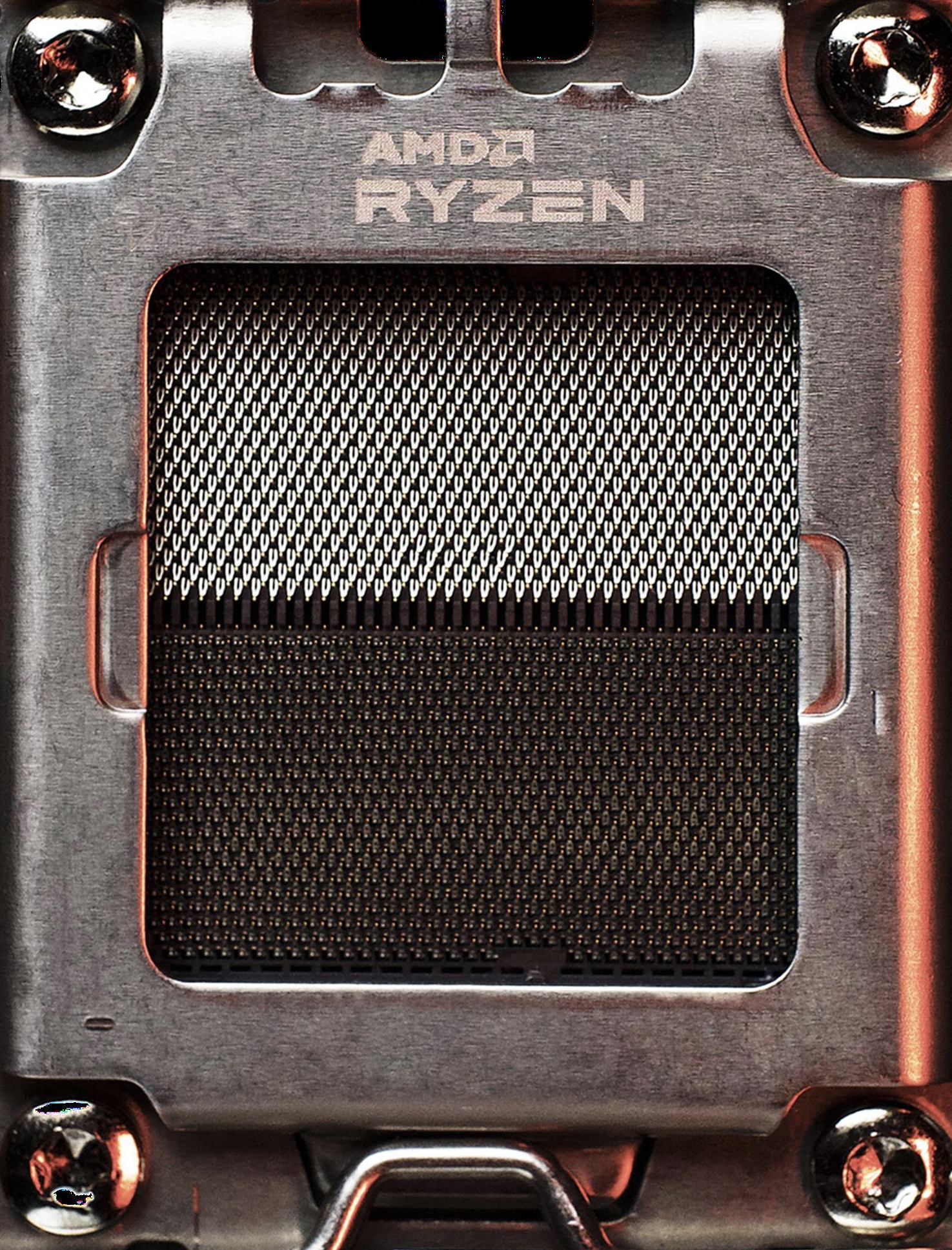

ubi kurz mit einem Heli-Shuttle zur CES eingeflogen, der Puffpaff hat uns an der Hintertür reingelassen, Pin-Magic Level 7 und schon war die AMD Präsentation gefixed:


So besser? :P


Vincy

Urgestein
Mitglied seit
13.09.2007
Beiträge
3.868
Ort
OWL
Die APU Ryzen 6000G "Rembrandt" (Zen3+ mit RDNA2) gehört auch noch dazu.
Ebenso die APU 7000G "Phoenix" (Zen4 mit RDNA2). ;)

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham
@Vincy Da hast du recht. Ich hab Rembrandt zwar schon in der DDR5 Übersicht mit angeführt, hier jedoch noch außen vor gelassen. Primär weil ich die Plattform direkt mit Termin eintragen wollte. Im Moment warte ich aber noch auf eine Rückmeldung dazu, ob dieser tatsächlich schon geleaked wurde (mein Bookmark dazu ist tot). Habe Rembrandt und die geleakte Roadmap aus dem letzten Jahr nun aber im Startbeitrag eingefügt.

(Phoenix ergänze ich, sobald es weitere Informationen dazu gibt)

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham

Techlogi

Legende
Mitglied seit
25.02.2006
Beiträge
12.611
Ort
Lübeck
Video von Igor zum AM5 Sockel:

Artikel

Kurz zusammengefasst:
- Lochabstand bleibt gleich.
- Zusätzlich wird der Sockel mit der Backplate verschraubt, damit sich der Sockel nicht durchbiegt (wie aktuell bei Intel 1700?)
- Aktuelle Backplates von den Kühlerherstellern daher nicht mehr kompatibel.

Zuletzt bearbeitet:

Neo52

Legende
Mitglied seit
06.04.2010
Beiträge
5.455
Ort
Leipziger Umland
1. Danke Emi :bigok: :hail:
Ich hatte garnicht mitbekommen dass es schon einen AM5 Thread gibt :hust:

2. es ist zwar schön dass die AM4 Kühler wieder passen, aber andererseits hätte ich mich gefreut wenn es mal wie bei Intel gemacht würde und die Bohrungen der Kühler quadratisch und nicht rechteckig angeordnet wären. In einem Idealuniversum hätte man sogar das Lochmaß von Intel übernommen


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham

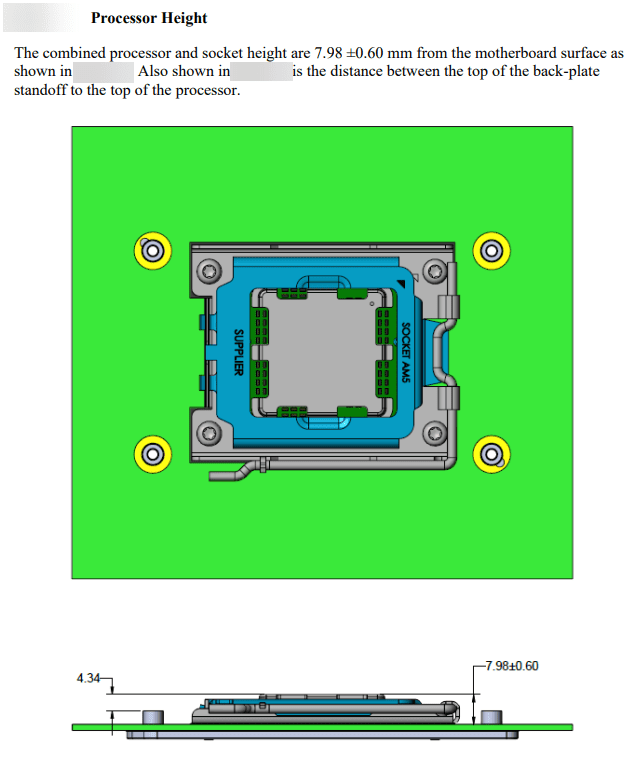

Es ist wie gesagt fraglich, ob (alle) Kühler die eine eigene Backplate besitzen kompatibel sein werden. Bei Modellen, welche schon jetzt die AMD Backplate verwenden, sieht es dagegen besser aus. Falls bei der Montage des Kühlers keine Kompensation für die Höhe von Sockel+CPU möglich ist, reicht es unter Umständen nur die Stand-Offs zu ersetzen. Aber das kennt man ja schon von anderen Plattformen...


Zaudi

Experte
Mitglied seit
15.04.2021
Beiträge
1.265
Ort
Vollblut Schwabe
Bin aktuell sehr Happy den Heatkiller gekauft zu haben :)
Der wird dann unverändert ja weiter passen.

Ob er für AM5 auch einer der besten Kühler sein wird, wird man sehen. Aber 1 bis 2 Grad kann man verschmerzen.
Dafür hat man das Teil Jahrzehnte :d


Veii

Experte
Mitglied seit
31.05.2018
Beiträge
269
Size check

Debug & Learning


Neo52

Legende
Mitglied seit
06.04.2010
Beiträge
5.455
Ort
Leipziger Umland
Es ist wie gesagt fraglich, ob (alle) Kühler die eine eigene Backplate besitzen kompatibel sein werden.
aber Umrüstkits wird es sicherlich für viele Kühler geben, das sollte ja in den meisten Fällen kein Hexenwerk darstellen


Zaudi

Experte
Mitglied seit
15.04.2021
Beiträge
1.265
Ort
Vollblut Schwabe
aber Umrüstkits wird es sicherlich für viele Kühler geben, das sollte ja in den meisten Fällen kein Hexenwerk darstellen

Neue Backplate und andere Unterlegscheiben.

Sonst hat sich nicht geändert, auf den ersten Blick beim darüber schauen, oder?


Neo52

Legende
Mitglied seit
06.04.2010
Beiträge
5.455
Ort
Leipziger Umland
ich meinte die Kühler die eigentlich auf ihre eigene BP setzen.
Da wird es schon ein paar neue Schrauben etc. voraussetzen, aber das ist ja dann pro Kühler/Hersteller anders.
Machbar sollte es eigentlich oft sein, nur ist die Frage wie sehr die Hersteller motiviert sind. Gerade ältere Kühler könnten da wieder Probleme bereiten


Techlogi

Legende
Mitglied seit
25.02.2006
Beiträge
12.611
Ort
Lübeck

Neo52

Legende
Mitglied seit
06.04.2010
Beiträge
5.455
Ort
Leipziger Umland

Techlogi

Legende
Mitglied seit
25.02.2006
Beiträge
12.611
Ort
Lübeck

Don

[printed]-Redakteur, Tweety
Mitglied seit
15.11.2002
Beiträge
34.832
Ne alles gut, auch wir/ich bekommen nicht alles mit. Das TomsHardware das so erneut aufnimmt, hat mich gewundert.


VL125

unverhältnismäßig absurd
Mitglied seit
19.05.2005
Beiträge
14.481
Sehe ich das richtig, dass Zen 4 nur 1 Jahr auf dem Markt sein wird?


Techlogi

Legende
Mitglied seit
25.02.2006
Beiträge
12.611
Ort
Lübeck
Was ja nicht so ungewöhnlich wäre:
Zen: 03-2017
Zen+: 04-2018
Zen2: 07-2019
Zen3: 11-2020
Ich meine mal irgendwo gelesen zu haben, dass AMD etwa alle 18 Monate ne neuen Gen plane.


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham
AMD X670E Chipsatz mit zusätzlichem PCIe 5.0 Support:


The Professor

Legende
Mitglied seit
08.12.2012
Beiträge
8.955
Vermutlich auch extrem im Preis und hoffentlich nicht wieder mit Mini Quirl


emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.824
Ort
Nehr'esham
