Seite 1: MSI MPG X570S CARBON MAX WIFI im Test: Kostspieliges Mittelklasse-Board

msi mpg x570s carbon max wifi 003 logoVom MSI MAG X570S TORPEDO MAX (Hardwareluxx-Test) steigen wir nun eine Stufe höher und verlagern unsere Blicke in die MSIs MPG-Serie. Im Detail wird sich innerhalb dieses Artikels alles um das MPG X570S CARBON MAX WIFI drehen, das von MSI mit weiteren Features aus der umfangreicheren MEG-Reihe versehen wurde und mit in die Mittelklasse gerutscht sind.

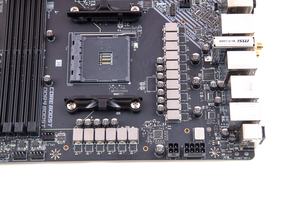

MSI hatte mit den MPG-X570-Mainboards auf eine schwächere CPU-Spannungsversorgung gesetzt und hat dies mit den B550-Pendants wieder gut gemacht. Und eines möchten wir an dieser Stelle bereits vorwegnehmen: Auch MSIs MPG X570S CARBON MAX WIFI bringt leistungsstarke Spannungswandler mit, die zu Overclocking-Sessions sehr gut geeignet sind. Aber auch die Ausstattung der Platine ist der Mittelklasse mehr als würdig. Schauen wir uns das Board nun also einmal genauer an.

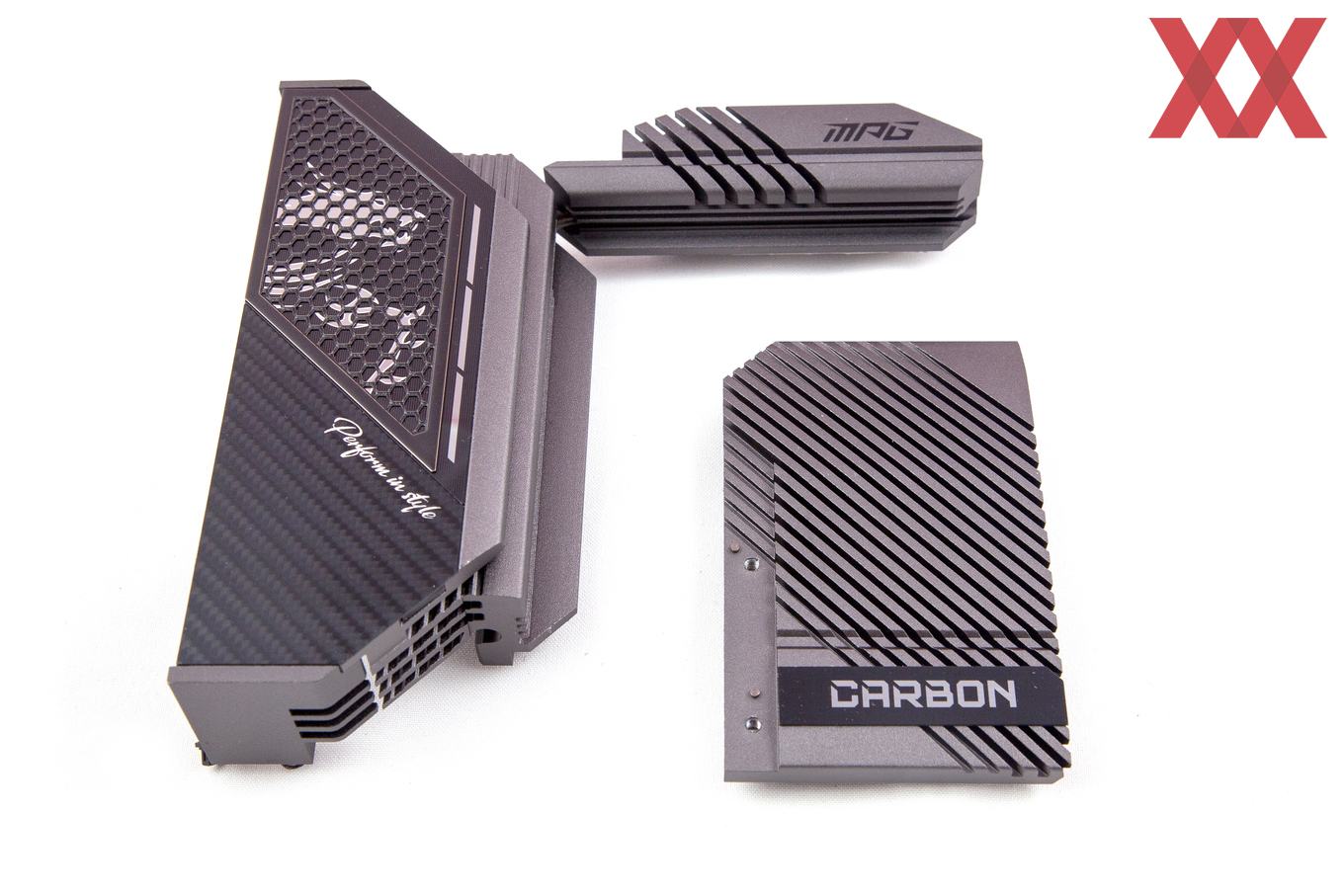

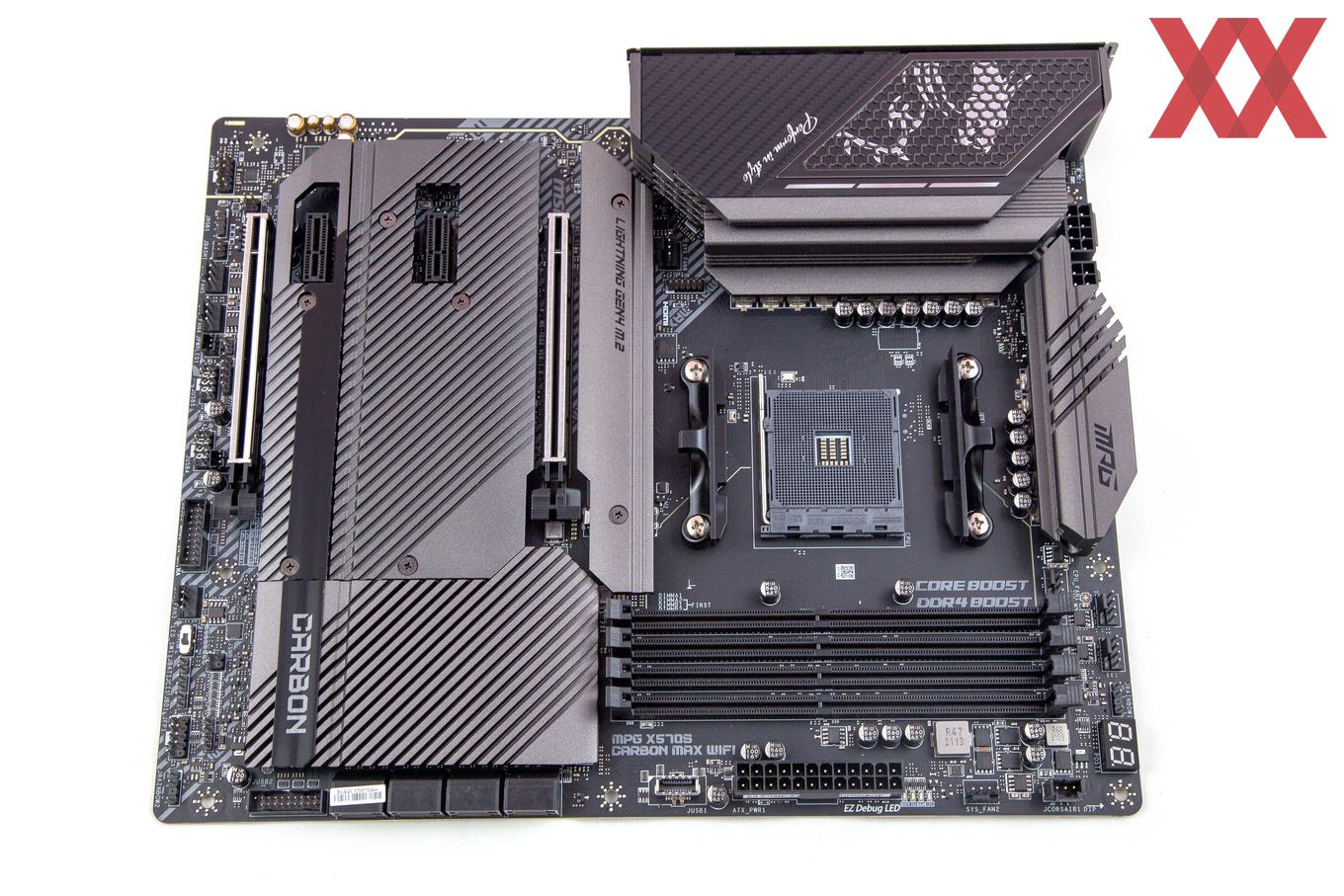

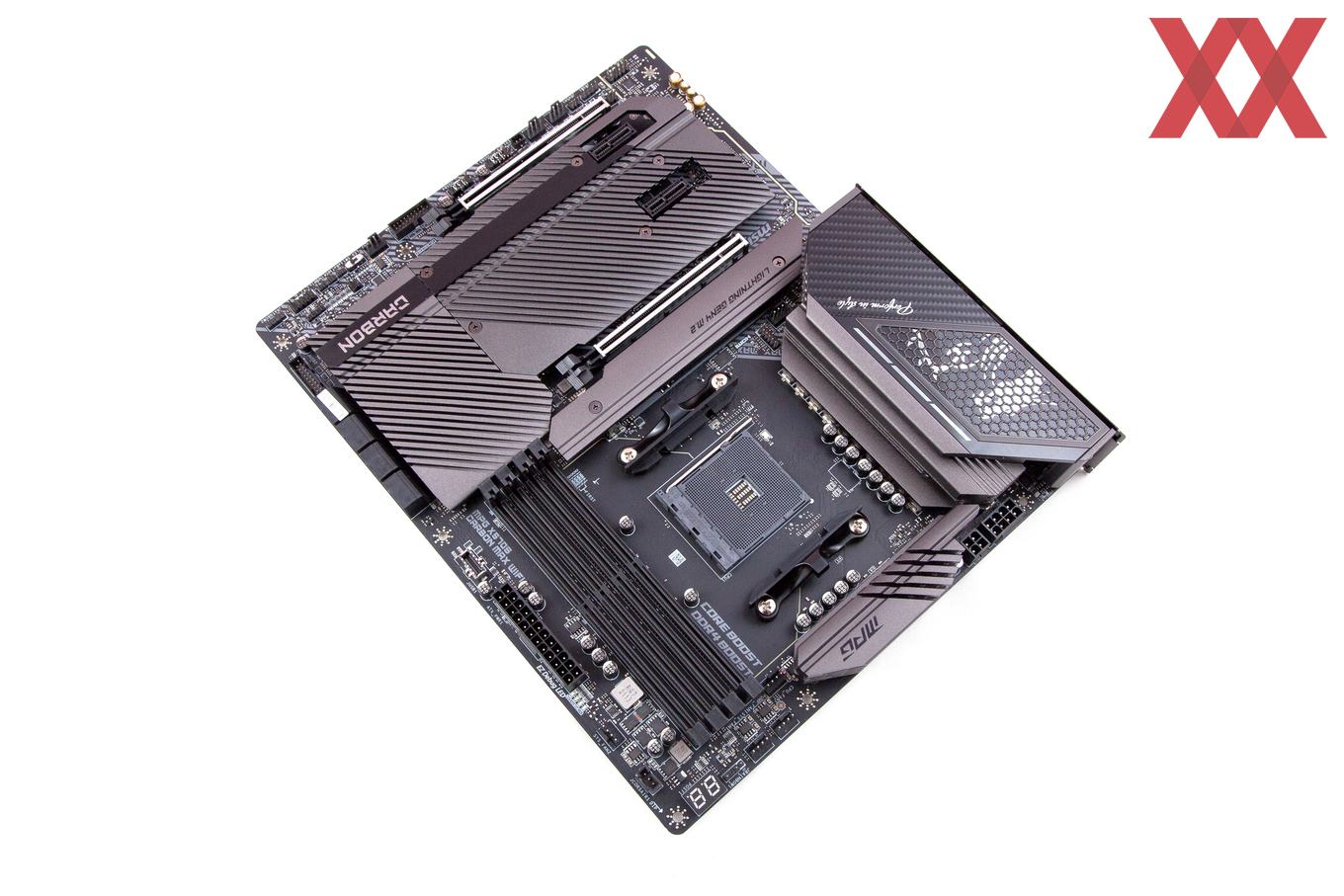

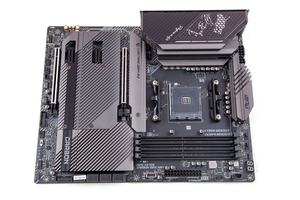

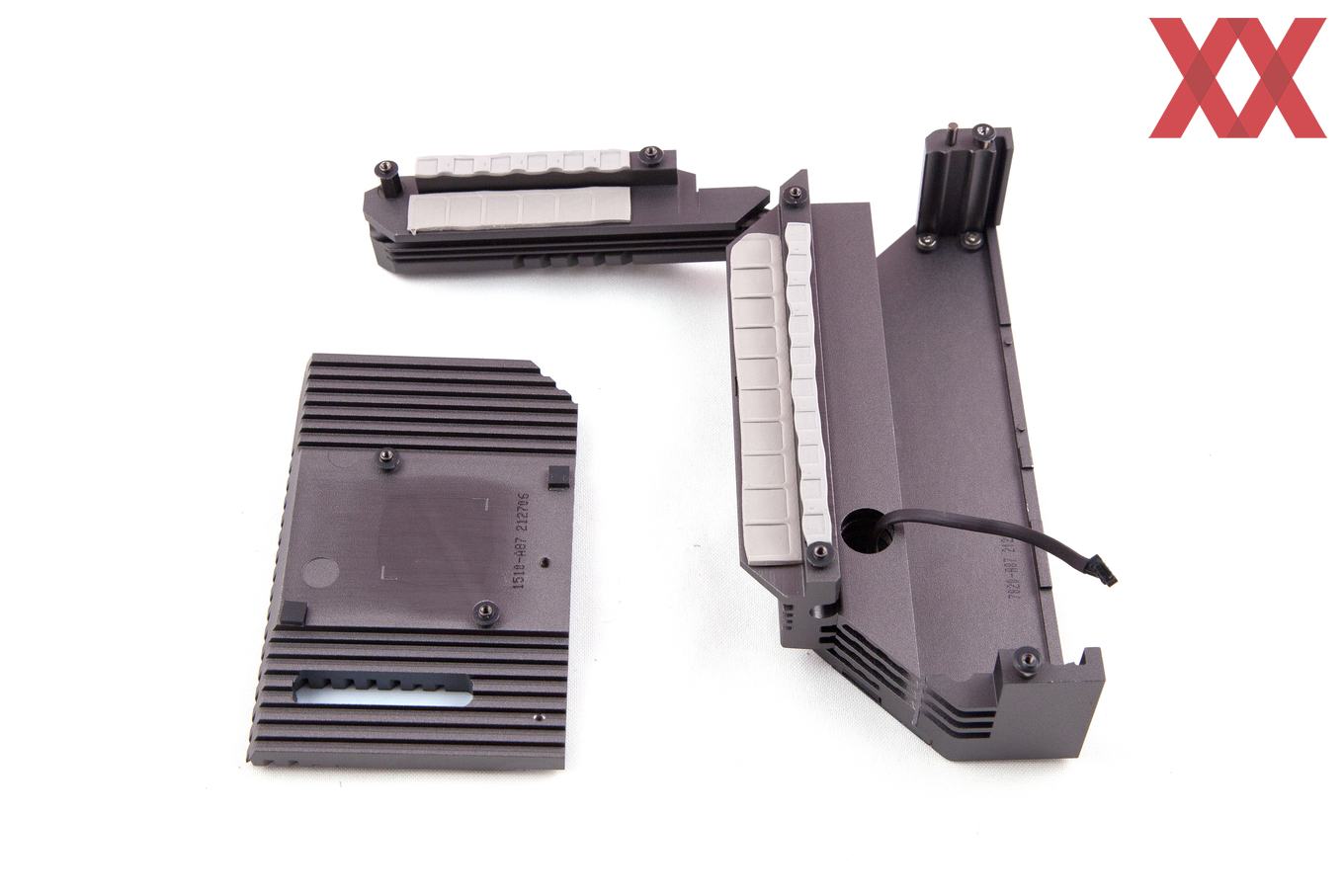

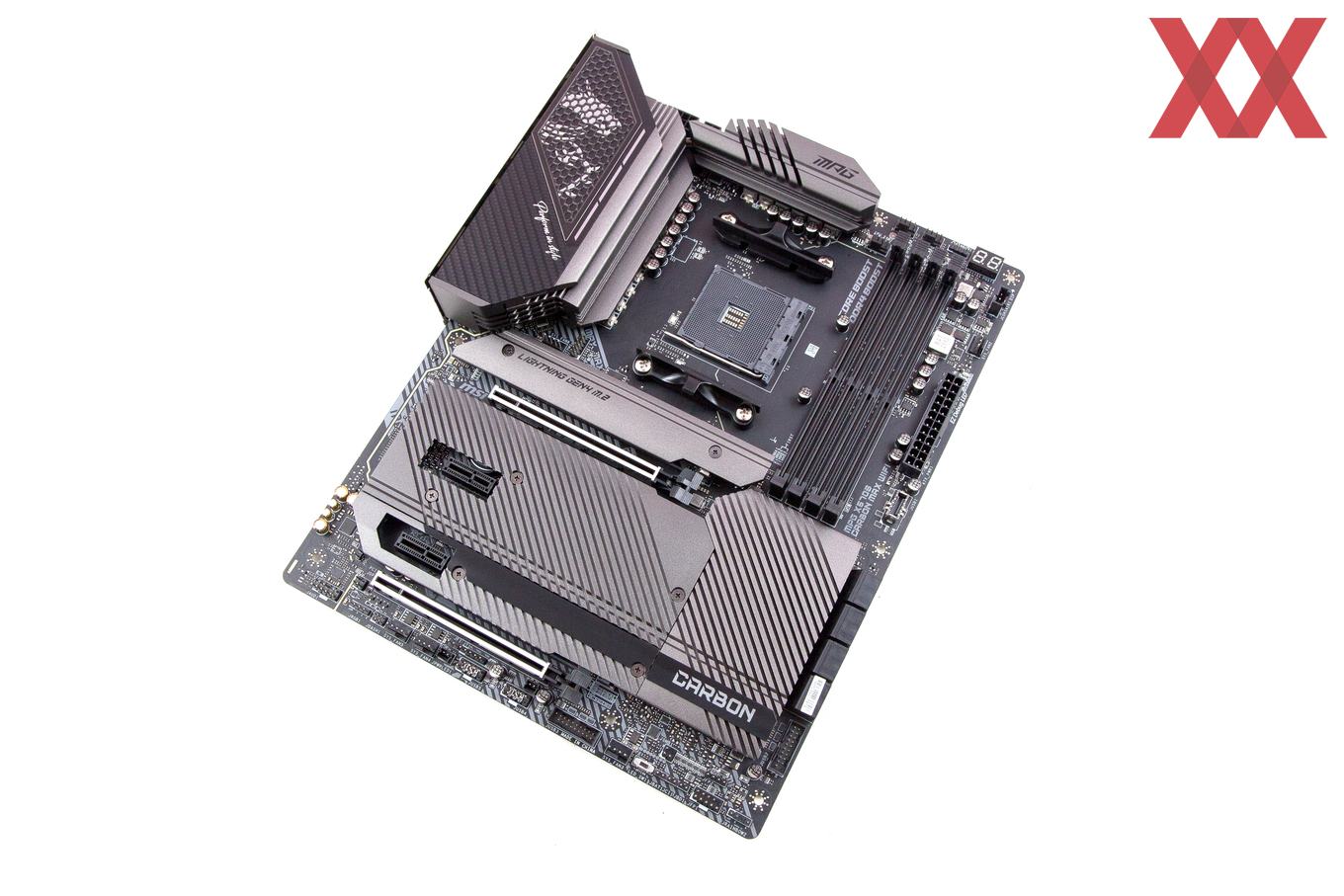

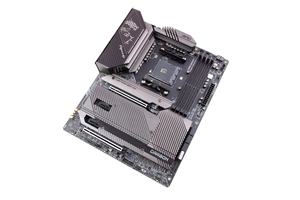

Das PCB selbst ist - wie zumeist - schwarz, doch die Kühlelemente sind hingegen in silber gefärbt worden. Einzig die I/O-Panel-Abdeckung ist ebenfalls schwarz inklusive Carbon-Optik und dem Schriftzug "Perform in style".

Die technischen Eigenschaften

Das MSI MPG X570S CARBON MAX WIFI wurde mit folgenden technischen Eigenschaften versehen:

Die Daten des MSI MPG X570S CARBON MAX WIFI in der Übersicht
Hersteller und
Bezeichnung
MSI
MPG X570S CARBON MAX WIFI
Mainboard-Format ATX
CPU-Sockel PGA AM4 (für Ryzen 2000/3000(G)/4000G/5000(G))
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin +12V

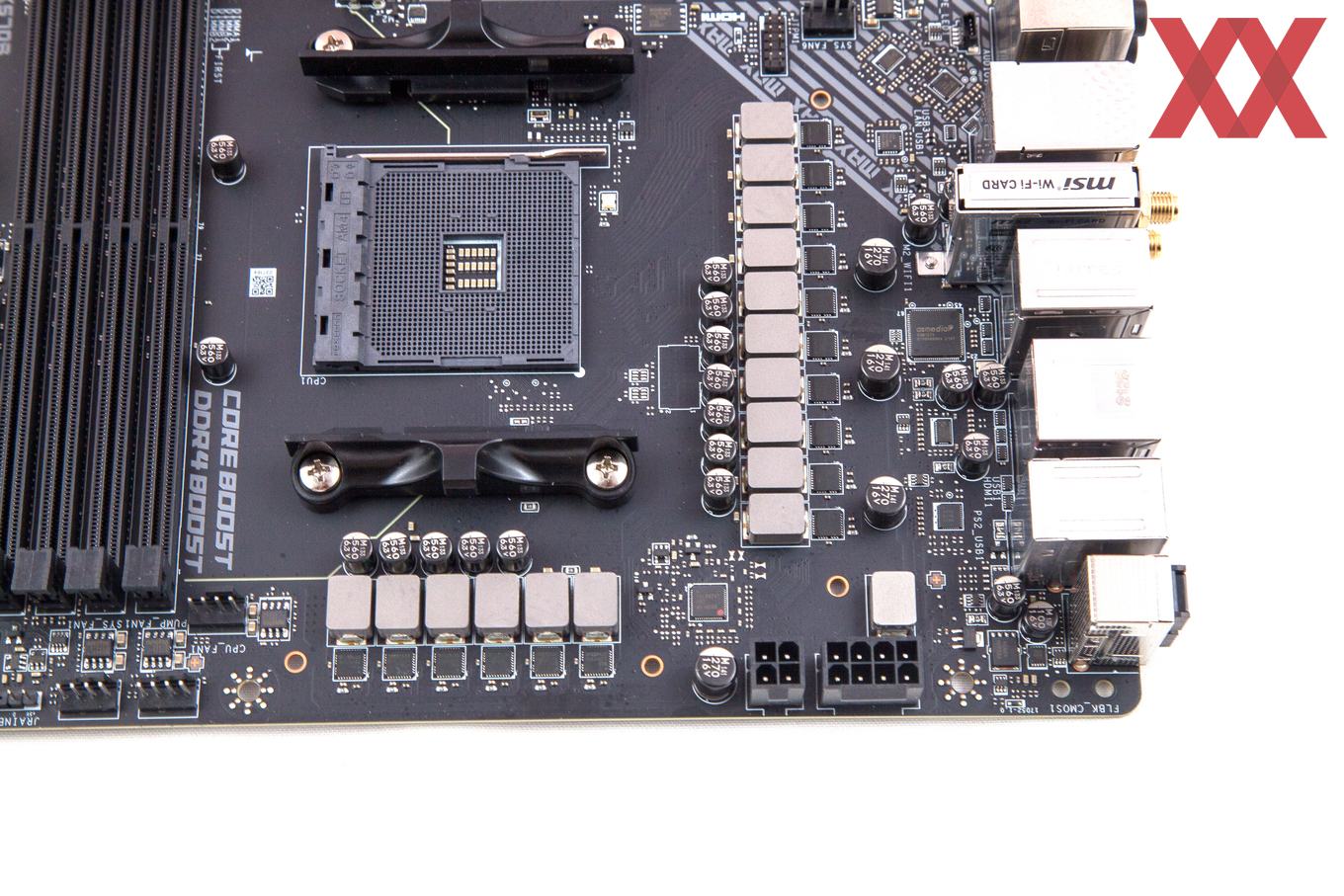

Phasen/Spulen 16 Stück (14+2)
14x Renesas RAA220075R0 (VCore, 75A)
2x Renesas RAA220075R0 (SoC, 75A)
Preis
ab 322 Euro
Webseite MSI MPG X570S CARBON MAX WIFI
  Southbridge-/CPU-Features
Chipsatz, Kühlung AMD X570 Chipsatz, passiv
Speicherbänke und Typ 4x DDR4 (Dual-Channel), max. 5.300 MHz
Speicherausbau max. 128 GB (mit 32-GB-UDIMMs)
SLI / CrossFire 2-Way-CrossFireX
  Onboard-Features
PCI-Express 1x PCIe 4.0/3.0 x16 (x16) über CPU (PCIe 4.0 nur mit Ryzen 3000/5000)
1x PCIe 4.0 x16 (x4) über AMD X570
2x PCIe 3.0 x1 über AMD X570
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

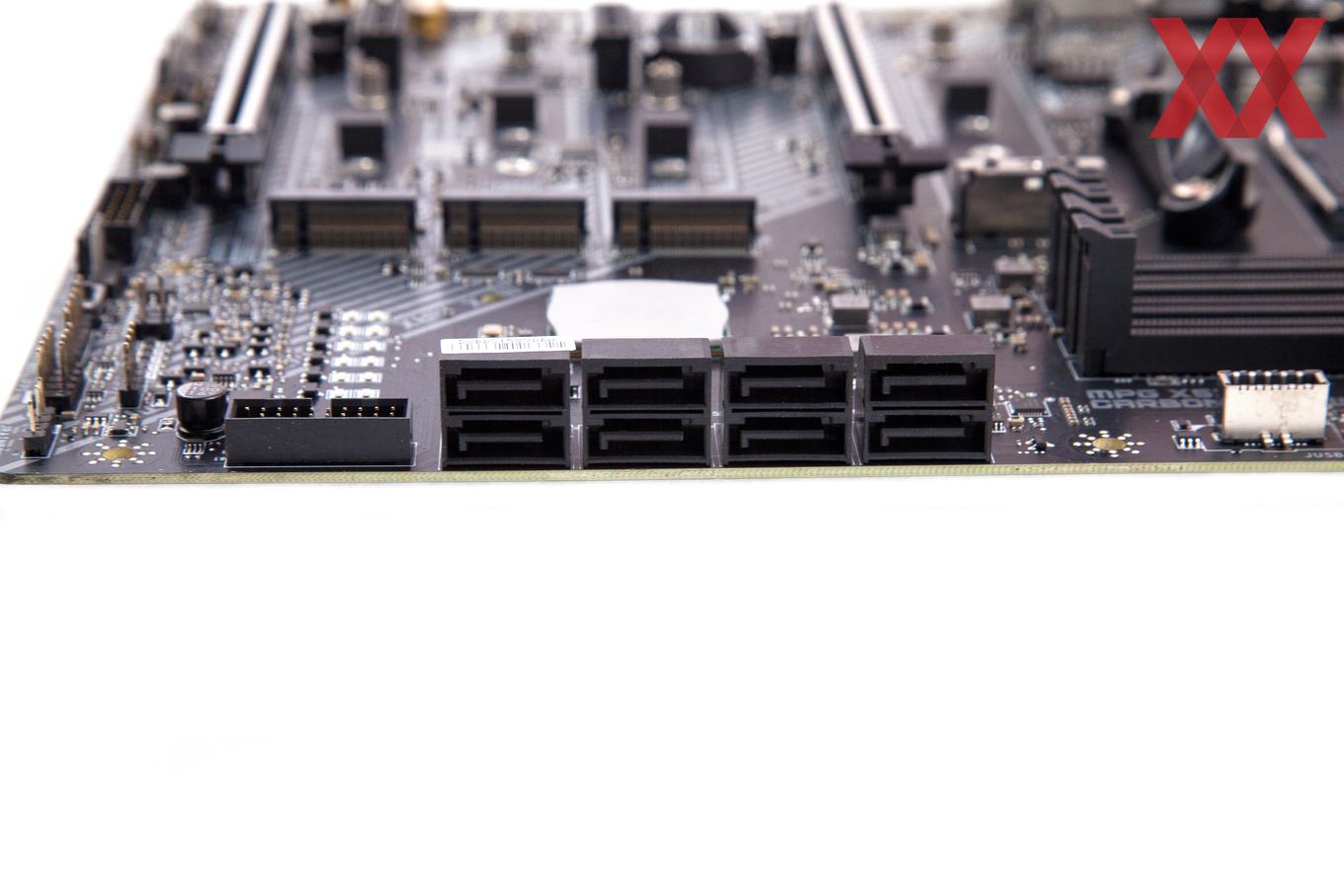

8x SATA 6GBit/s über AMD X570
1x M.2 M-Key mit PCIe 4.0/3.0 x4 über CPU (PCIe 4.0 nur mit Ryzen 3000/5000)
3x M.2 M-Key mit PCIe 4.0/3.0 x4 über AMD X570 (1x shared)
USB CPU: 4x USB 3.2 Gen2 (4x extern, 3x Typ-A, 1x Typ-C)
Chipsatz: 1x USB 3.2 Gen2 (1x intern), 4x USB 3.2 Gen1 (4x intern), 2x USB 2.0 (2x extern)
ASMedia ASM1074: 4x USB 3.2 Gen1 (4x extern)
Genesys Logic GL850G: 4x USB 2.0 (4x intern)
Grafikschnittstellen 1x HDMI 2.1 Out
WLAN / Bluetooth WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6E AX210,Dual-Band, max. 2,4 GBit/s, Bluetooth 5.2
Thunderbolt -
LAN 1x Realtek RTL8125B 2,5-GBit/s-LAN
Audio-Codec
und Anschlüsse
8-Channel Realtek ALC4080 Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung PCH-Bereich
1x 4-Pin RGB-Header
2x 3-Pin ARGB-Header
1x 3-Pin Corsair-Header
FAN- und WaKü-Header 1x 4-Pin CPU-FAN-Header
1x 4-Pin CPU-WaKü-Pump-Header
6x 4-Pin System-FAN-Header
Onboard-Komfort Status-LEDs, Diagnostic-LED, Flash-BIOS-Button, Clear-CMOS-Button, LED-Switch
Herstellergarantie 3 Jahre (nur über Händler)

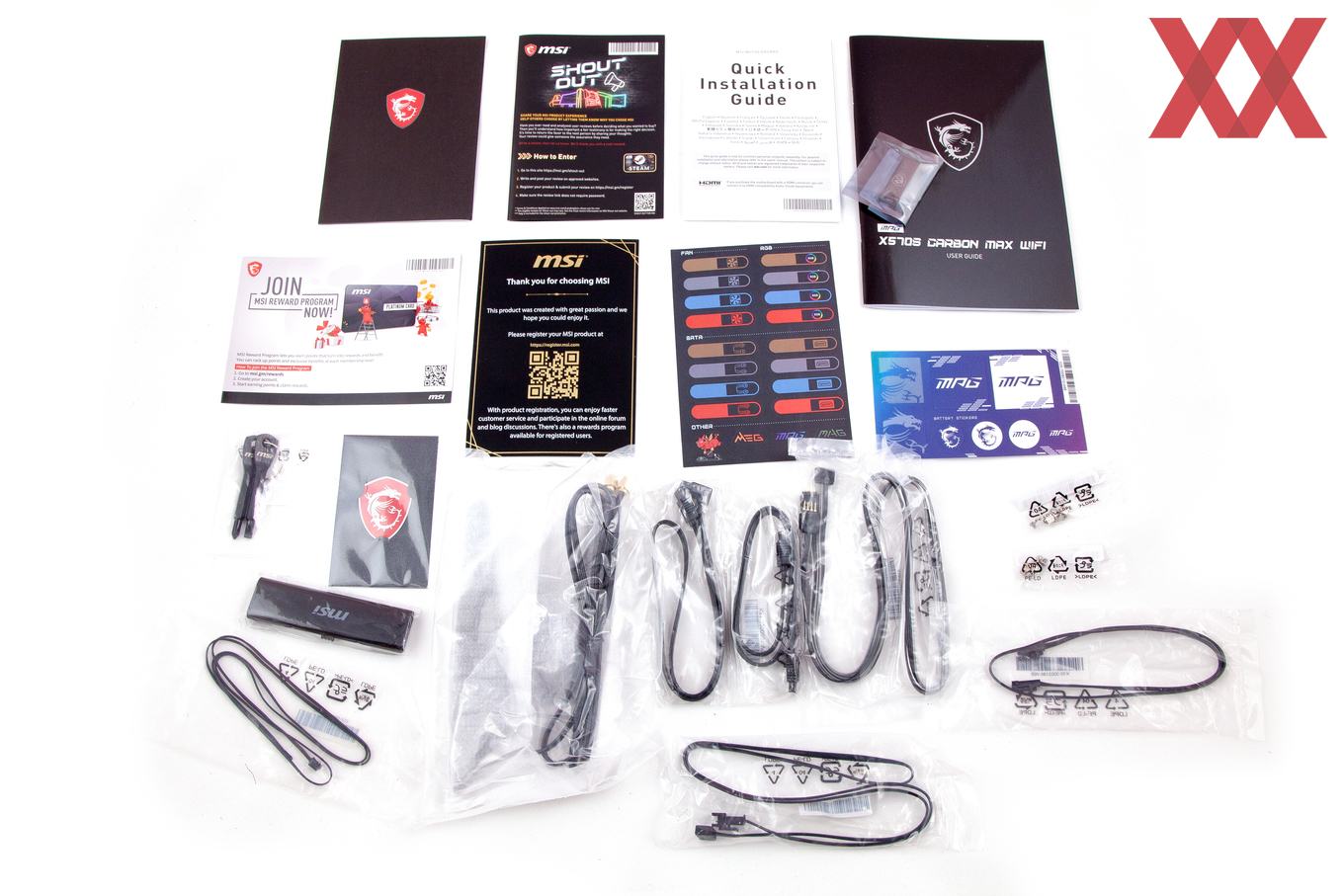

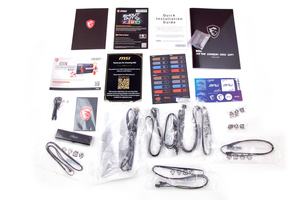

Das mitgelieferte Zubehör

  • Mainboard-Handbuch
  • Treiber- und Software-USB-Stick
  • Quick-Installation-Guide
  • MSI-Shout-Out-Infokarte
  • MSI-Reward-Infokarte
  • MSI-Produktflyer
  • MSI-Dankkarte
  • zwei SATA-Kabel
  • RGB-LED-Y-Adapterkabel
  • RGB-LED-Verlängerungskabel
  • Corsair-RGB-LED-Verlängerungskabel
  • 2T2R-WLAN-Antenne
  • Thermistor-Kabel
  • vier M.2-Abstandshalter und Schrauben
  • diverse MSI-Sticker
  • MSI-Gaming-Gehäusesticker
  • zwei Schraubendreher
  • Reinigungsbürste

Für ein Mittelklasse-Mainboard legt MSI einiges an Zubehör mit in die Verpackung. Wichtige Dinge, wie das Handbuch und der Quick-Installation-Guide liegen selbstverständlich bei. Doch darüber hinaus gibt es zahlreiche Kabel, Sticker und als Gimmick zwei Schraubendreher.
