Seite 4: BIOS und Overclocking

BIOS

Das Gigabyte X399 AORUS Xtreme wurde mit der BIOS-Version F3 ausgeliefert, die als First Release gelistet wird. Auf der Gigabyte-Webseite wurde uns zum Testzeitpunkt die BIOS-Version F4c angeboten. Mit dem Q-Flash-Feature war es kein Problem, das BIOS zu aktualisieren. In Version F4c wurde der AGESA-Code 1.1.0.1 integriert.

Weiterhin kommt die gewohnte UEFI-Oberfläche von Gigabyte zum Einsatz, die auch bei der X299-Plattform genutzt wird. Es wird unverändert zwischen dem Easy- und dem Advanced-Mode unterschieden. Links oben in der Ecke werden grundlegende Informationen wie das Mainboard-Modell inklusive BIOS-Version, die installierte CPU, deren derzeitige Taktfrequenz sowie die Arbeitsspeicher-Kapazität angezeigt. Mit der CPU- und System-Temperatur und der CPU-Spannung bekommt der Nutzer einen ersten Einblick auf aktuelle Werte und kann somit beispielsweise feststellen, ob die Kühlung richtig montiert wurde.

Mittels "EZ OC" kann sich der Nutzer für einen Betriebsmodus entscheiden. Neben dem normalen Modus halten sich auch ein Eco- und Performance-Modus bereit. Auch werden Infos zur derzeitigen DIMM-Belegung inklusive Takt und zu den SATA-Geräten aufgelistet. Wer möchte, kann auch gleich die Boot-Prioritäten per Drag & Drop festlegen beziehungsweise verändern. Ein Shortcut zur (De-)Aktivierung von Intels Rapid-Storage-Technology wurde ebenfalls implementiert, was auch für die Übersicht der angeschlossenen Lüfter und den dazugehörigen Drehzahlen gilt. Mit der Smart-FAN-Funktion können hingegen manuelle Lüfterkurven angelegt werden.

Beim ersten Menüpunkt bekommt der Anwender Zugriff auf die Overclocking-Funktionen, welche im "M.I.T."-Reiter hinterlegt sind. Auf dieser Seite sind noch sechs weitere Unterpunkte vorhanden, hinter denen sich die zahlreichen Overclocking-Features verbergen. Unter "System" werden lediglich einzelne Infos wie das Mainboard-Modell, die aktuell vorliegende BIOS-Version, die Uhrzeit und das Datum angezeigt. Von dort aus lässt sich ebenfalls die Sprache ändern. Im UEFI sind weiterhin zahlreiche Einstellungen zu finden, die den Startvorgang betreffen, die unter einem eigenen Menüpunkt aufgelistet werden. Alle auf dem Mainboard vorhandenen Onboard-Komponenten können unter "Peripherals" individuell konfiguriert werden. Chipsatz-relevante Einstellungen sind dagegen in dem separaten Chipset-Menüpunkt anzutreffen. Ferner können im nächsten Punkt "Power" die entsprechenden Einstellungen gesetzt werden. Last but not least ist der "Save & Exit"-Reiter vorhanden, der selbsterklärend ist.

Es war problemlos möglich, auf angenehme Art und Weise per Maus und Tastatur durch die Menüs zu navigieren. Die Maus-Empfindlichkeit lässt sich zudem verändern. Alle von uns gewählten Einstellungen wurden problemlos in die Tat umgesetzt.

Overclocking

Von der technischen Ausstattung her ist das Gigabyte X399 AORUS Xtreme in der Theorie bestens für ein erweitertes Overclocking gerüstet mit seinen summierten 13 Spulen für die CPU. Der VRM-Kühler ist mit einem weiteren Kühlerblock mithilfe einer Heatpipe verbunden. Weiterhin stehen jeweils zwei 8-Pin-Stromanschlüsse bereit. Hinzu kommen die BIOS-Funktionen, die Gigabyte implementiert hat.

Eine Veränderung des Grundtakts (100 MHz) erlaubt das X399 AORUS Xtreme nicht. Die CPU-Spannung kann im Override-Mode von 1,19375 Volt bis 1,70000 Volt und im Offset-Modus von -0,15000 Volt bis +0,30000 Volt verändert werden. Die Intervalle fallen mit 0,00625 sehr feinfühlig aus. Zusätzlich kann der Anwender auch die SOC-VCore von 0,80000 Volt bis 1,30000 Volt in 0,00625-Volt-Schritten selektieren. Der Offset-Modus wurde von der CPU-Spannung übernommen.

Die Overclocking-Funktionen des Gigabyte X399 AORUS Xtreme in der Übersicht
Base Clock Rate - nicht möglich -
CPU-Core-Spannung 1,19375 Volt bis 1,70000 Volt in 0,00625-V-Schritten (Override-Modus)
-0,15000 Volt bis +0,30000 Volt in 0,00625-V-Schritten (Offset-Modus)
DRAM-Spannung 1,000 V bis 2,000 V in 0,005-V-Schritten (Fixed-Modus)
SOC-VCore-Spannung 0,80000 V bis 1,30000 V in 0,00625-V-Schritten (Fixed-Modus)
-0,15000 Volt bis +0,30000 Volt in 0,00625-V-Schritten (Offset-Modus)
VDD18-Spannung 1,000 Volt bis 2,800 Volt in 0,020-V-Schritten (Fixed-Modus)
SOC-SB-Spannung 0,500 V bis 1,500 V in 0,010-V-Schritten (Fixed-Modus)
PROM-Spannung - nicht möglich -
FCH-Spannung 0,900 V bis 1,450 V in 0,010-V-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen 1,8V SB, 2,5V PROM, DRAM Termination Voltage,
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate ist einstellbar
Timings 41 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie Cool & Quiet
erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans,
CPU VCore LLC (Normal, Standard, Low, Medium, High, Turbo, Extreme)

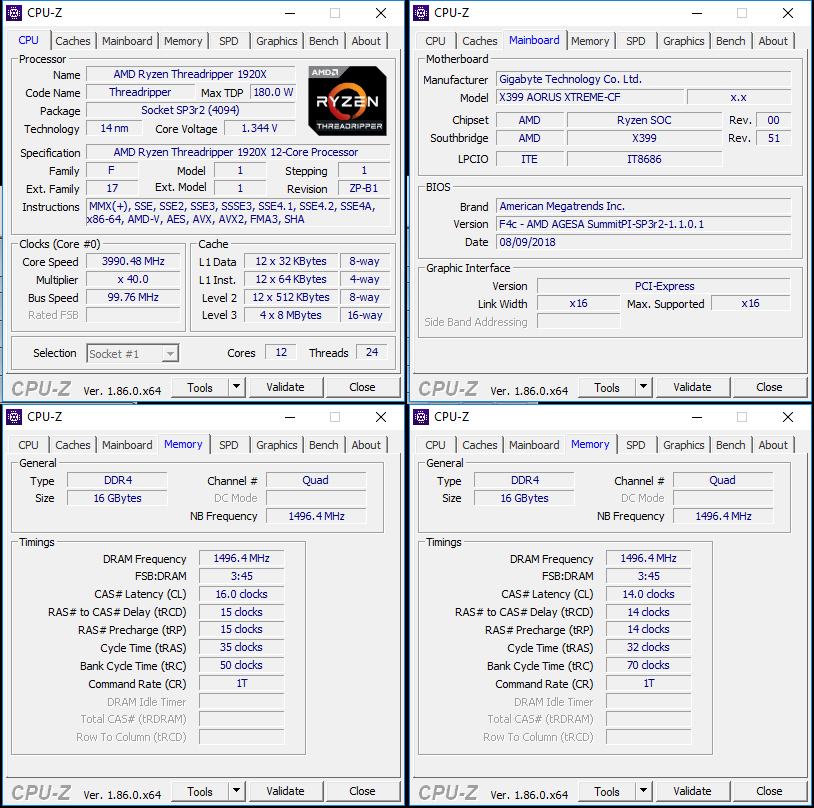

Die ausgebaute CPU-Spannungsversorgung zeigte in der Tat ihre Wirkung. Die CPU machte erneut bei 4 GHz dicht, interessant war allerdings die geringere Spannung. Im BIOS konnten wir bis auf 1,306 Volt runtergehen, die effektive Spannung lag durch die Load-Line-Calibration bei 1,344 Volt. Der VRM-Kühler besaß zu dem Zeitpunkt eine Temperatur von etwa 55 °C.

Beim RAM-Overclocking gab es keine negativen Überraschungen. Das Extreme-Memory-Profile wurde mit dem DDR4-3000-Teiler ohne Probleme umgesetzt und auch ein manuelles RAM-Overclocking gelang uns ohne Zwischenfälle. Dabei konnten wir auch dieses Mal die Latenzen etwas weiter anziehen. Die VDIMM betrug 1,35 Volt.

Gigabyte EasyTune

Soll eine erweiterte Übertaktung des Prozessors automatisch vorgenommen werden, steht der OC-Modus zur Verfügung. Alternativ lassen sich auch die Modi "ECO" und "AutoTuning" aktivieren. Wer es genauer festlegen möchte, findet hierfür alle wichtigen Funktionen auf der "Advanced CPU OC"-Seite. Dort können der Grundtakt, die CPU-Multiplikatoren sowie die Spannungen individuell angepasst werden.

Auf der nächsten Seite steht das RAM-Overclocking auf dem Programm. Dort können auch einige Timing-Modi einzeln konfiguriert werden. Schließlich lässt sich mit "Advanced Power" die Stromversorgung an sich beeinflussen, womit die Phasen und die Hauptspannungen gemeint sind. Generell können die gewählten Einstellungen, sofern gewünscht, nach einem Systemneustart wieder automatisch geladen werden.
