Seite 7: SATA-6G-, USB-3.1-Gen1/Gen2- und M.2-Performance

USB-3.1-Gen2-Performance

ASRocks H370M-ITX/ac stellt in der Summe vier USB-3.1-Gen2-Ports zur Verfügung, die allesamt direkt mit dem H370-Chipsatz zusammenarbeiten. Alle vier befinden sich am I/O-Panel in der Typ-A-Ausführung.

Für den Test setzen wir das externe Akitio NT2-U3.1-Gehäuse ein, in dessen Inneren wir zwei 2,5-Zoll-SSDs des Typs OCZ Vector 150 mit einer Speicherkapazität von jeweils 480 GB nutzen. Das Solid State Drive kommt bis auf 550 MB/s im Lesen und 530 MB/s im Schreiben. Beide SSDs arbeiten im RAID-0-Verbund, sodass die USB-3.1-Gen2-Schnittstelle ordentlich ausgelastet werden kann.

Wieder einmal stellt sich heraus, dass der USB-3.1-Gen2-Controller im Chipsatz nicht in dem Maße Leistung bietet, wie ASMedias ASM3142-Controller. Als Schreibdurchsatzgeschwindigkeit wurden als Peakwert zwar 941 MB/s erreicht, doch in den meisten Fällen waren es im Durchschnitt 860 MB/s. Dies trifft auch auf die Lesegeschwindigkeit zu, wobei es hier maximal 925 MB/s waren.

USB-3.1-Gen1-Performance

Ebenfalls vier USB-3.1-Gen1-Anschlüsse werden beim ASRock H370M-ITX/ac bereitgestellt. Zwei Stück am I/O-Panel und zwei Stück über den Onboard-Header. Für den USB-3.1-Gen1-Performancetest haben wir ebenfalls die oben genannte USB-3.1-Gen2-Lösung verwendet.

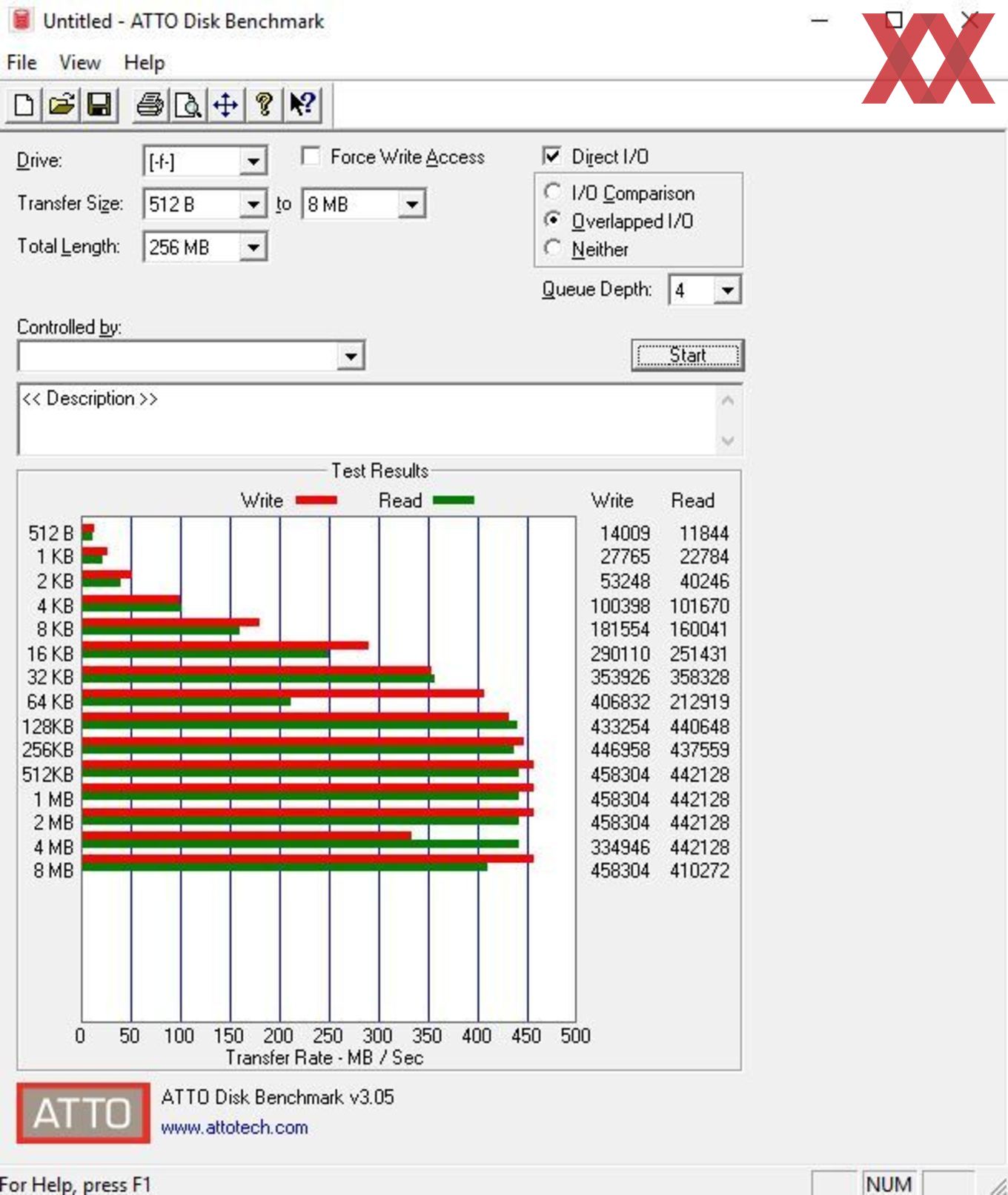

Völlig unproblematisch gestaltete sich die USB-3.1-Gen1-Performance mit Werten von bis zu 442 MB/s im Lesen und 458 MB/s im Schreiben.

SATA-6GBit/s-Performance

Das ASRock H370M-ITX/ac bietet sechs SATA-6GBit/s-Buchsen, die nativ mit dem Chipsatz kommunizieren. Für den Test verwenden wir die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anschließen.

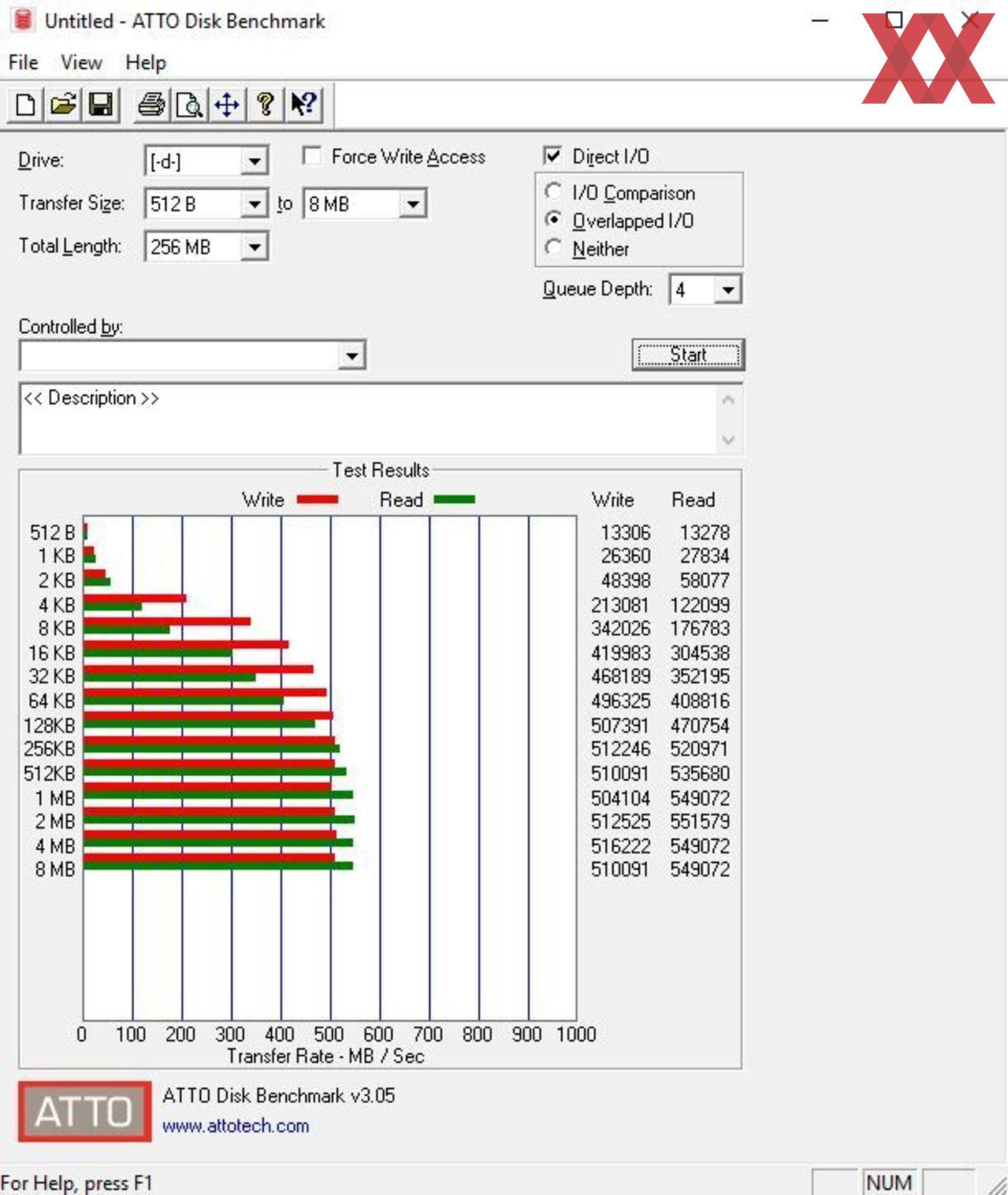

Als gut kann auch die SATA-6GBit/s-Geschwindigkeit bezeichnet werden, auch wenn diese in beiden Richtungen nicht maximiert ausgefallen ist. Dennoch liegen die 550 MB/s lesend und höchstens 516 MB/s schreibend im guten Bereich.

M.2-Performance

Auf dem ASRock H370M-ITX/ac wurde eine M.2-Schnittstelle berücksichtigt, welche an den Intel-Chipsatz mit jeweils vier Gen3-Lanes angebunden sind (32 GBit/s). Für den M.2-Test verwenden wir die Samsung SSD SM961 mit 256-GB-Speicherkapazität, die auf eine Länge von 8 cm kommt und von Samsung mit 3.100 MB/s lesend und 1.400 MB/s schreibend spezifiziert wurde. Als Protokoll nutzt das Solid State Module NVMe in der Version 1.2 und bedient sich an vier Gen3-Lanes vom Chipsatz.

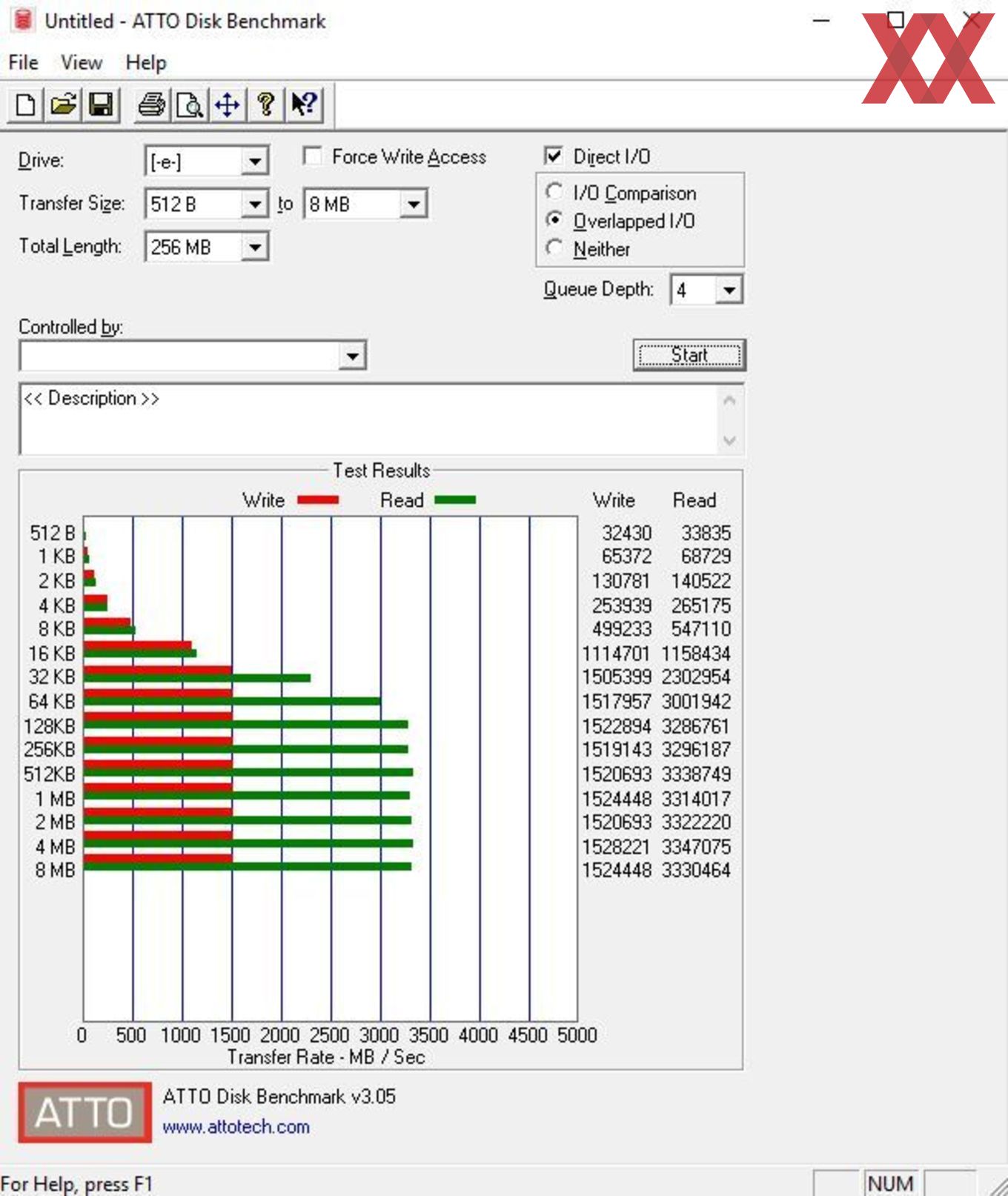

Das M.2-Modul wurde bis ans Limit getrieben. Dies zeigen die Werte von bis zu 3.347 MB/s im Lesen und 1.528 MB/s im Schreiben.
