Seite 4: BIOS, Overclocking und PCH-Lüfter-Analyse

BIOS

Als wir das MSI Creator TRX40 in der Redaktion getestet hatten, war die BIOS-Version 1.1 aktuell. Diese beinhaltet den AGESA-Code 1.0.0.2 und auch die M.2-Kompatibilität wurde verbessert.

Bei der UEFI-Oberfläche orientiert sich MSI an der bekannten Optik. Für das Creator-Mainboard setzt MSI auf die Schwarz-Weiß-Optik der Pro-Serie. Unterschieden wird dabei weiterhin zwischen dem EZ- und Advanced-Modus. Auf dieser Übersichtsseite (EZ-Mode) erhält der Anwender Informationen über die CPU, den installierten Arbeitsspeicher, die angeschlossenen Storage-Geräte und über die Lüfter. Zusätzlich existieren Shortcuts zum M-Flash-Feature, zur Favorites- und Hardware-Monitor-Seite und zusätzlich Buttons, um LAN-ROM, Fast Boot, AHCI, den Audio-Codec und die CPU-Fan-Warnung zu aktivieren beziehungsweise zu deaktivieren. Außerdem lässt sich bei Problemen das "BIOS Log Review" einsehen. Die breite Leiste oberhalb vom EZ-Mode wird auch im Advanced-Mode angezeigt, zu dem wir nun kommen.

Bei der Advanced-Oberfläche befindet sich mittig das Pro-Series-Logo. Oben links hat MSI neben der Uhrzeit und dem Datum den OC-Genie-Button hinzugefügt. Rechts benachbart ist der A-XMP-Button, wie wir es bei MSI bereits gewohnt sind. Beim jeweiligen Mainboard-Modell können sich rein die Menüpunkte unterscheiden. Ganz oben auf der rechten Seite werden zu jedem Zeitpunkt das installierte Prozessormodell, dessen Taktfrequenz und die Arbeitsspeicher-Kapazität inkl. Takt angezeigt. Unter der Uhrzeit und dem Datum kann die aktuell vorliegende BIOS-Version abgelesen werden. Darunter lassen sich ganz bequem die Boot-Prioritäten per Drag & Drop-Verfahren festlegen. Auf der linken Seite erhält der Anwender einen ersten Überblick über die CPU- und Mainboard-Temperatur.

Der erste Punkt der insgesamt sechs "Settings" stellt neben dem "System Status" die "Advanced"-Einstellungen bereit. Letzteres ist bereits grundlegend bekannt. Dort lassen sich alle Board-bezogenen Einstellungen finden, die die Onboard-Komponenten betreffen. Die Punkte "Boot", "Security" und "Save & Exit" sind dabei selbsterklärend. Die OC-Funktionen sind im Menüpunkt "OC" zu finden. MSI lässt für den Overclocking-Enthusiasten kaum Wünsche offen. Dazu aber gleich mehr. Das integrierte M-Flash-Feature hat auch beim heutigen Testkandidaten einen eigenen Menüpunkt erhalten. Entweder lässt sich das aktuelle BIOS auf einen Datenträger speichern oder andersherum von einem Datenträger aus aktualisieren. Genauso ist es den Overclocking-Profilen ergangen. Insgesamt können sechs verschiedene OC-Konfigurationen hinterlegt werden. MSI hat auch dieses Mal an eine Import- und Export-Funktion gedacht.

Der vorletzte Punkt ist der "Hardware Monitor", der wichtige ausgelesene Daten aufzeigt wie eben die Temperaturen, Spannungen und Lüfterdrehgeschwindigkeiten. Zusammen mit dem CPU-FAN-Header können in der Summe fünf Lüfter gesteuert werden. Jeder Lüfter kann in vier Stufen einer automatischen oder manuellen Lüfterkurve angepasst werden. Der letzte Menüpunkt umfasst den "Board Explorer", der übersichtlich aufzeigt, in welchem Slot oder an welchem sonstigen Anschluss welche Komponente installiert ist. Dies erspart den Blick ins eigene Gehäuse und dient rein dem Komfort. Generell ist es auch möglich, die meistgenutzten Funktionen auf insgesamt fünf Favoritenseiten abzuspeichern. Mittels eines Rechtsklicks auf die jeweilige Funktion wird ein kleines Kontextmenü geöffnet, in dem der Anwender anschließend diese Funktion auf eine der fünf Seiten ablegen kann.

Auch dieses Mal konnte das UEFI von MSI auf ganzer Linie überzeugen. Sämtliche ausgewählte Einstellungen wurden problemlos und korrekt umgesetzt. Der Anwender hat dabei die Auswahl, ob er sich per Maus und/oder mit der Tastatur durch die Menüs bewegt.

Overclocking

Mit beachtlichen 16 CPU- und vier RAM-Spulen und den zahlreichen Onboard- und BIOS-Features ist das MSI Creator TRX40 hervorragend für die Übertaktung vorbereitet. Das UEFI unterstützt auch die Down-Core-Funktion, mit der CPU-Kerne oder auch die CCX-Module (CPU Core Complex) gezielt abgeschaltet werden können.

Auf dem MSI Creator TRX40 ist eine Veränderung des Grundtakts von 80 MHz bis 200 MHz in 0,05-MHz-Schritten möglich. Bei der CPU-Spannung steht dem Anwender der Override- und der Offset-Modus zur Auswahl. Im Override-Modus lässt sich die Spannung von 0,9000 V bis 2,1000 V in 0,0125-V-Intervallen verändern. Der Offset-Modus hingegen erlaubt die Veränderung der CPU-Spannung von -0,3000 V bis +0,3000 V in ebenfalls 0,0125-V-Schritten. Alle weiteren Overclocking-Funktionen können der folgenden Tabelle entnommen werden.

Die Overclocking-Funktionen des MSI Creator TRX40 in der Übersicht
Base Clock Rate 80,000 MHz bis 200,000 MHz in 0,05-MHz-Schritten
CPU-Spannung 0,9000 Volt bis 2,1000 Volt in 0,0125-V-Schritten (Override-Modus)
-0,3000 V bis +0,3000 V in 0,0125-V-Schritten (Offset-Modus)
DRAM-Spannung 0,800 V bis 2,100 V in 0,010-V-Schritten (Fixed-Modus)
CPU-SOC-Spannung 0,9000 Volt bis 1,5500 Volt in 0,0125-V-Schritten (Override-Modus)
-0,3000 V bis +0,3000 V in 0,0125-V-Schritten (Offset-Modus)
CPU-VDD18-Spannung 1,600 V bis 2,500 V in 0,010-V-Schritten (Fixed-Modus)
CPU-VDDP-Spannung - nicht möglich -
PCH-Core-Spannung 0,010 Volt bis 1,500 Volt in 0,010-Volt-Schritten
PCIe-Takt - nicht möglich -
Weitere Spannungen DRAM VREF, PCH CLDO
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 47 Parameter
A-XMP/D.O.C.P. wird unterstützt (A-XMP)
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie AMD Cool & Quiet
erweiterte Lüfterregelung für CPU-Fan und zwei optionale Fans,
CPU-LLC Level 1 bis 8

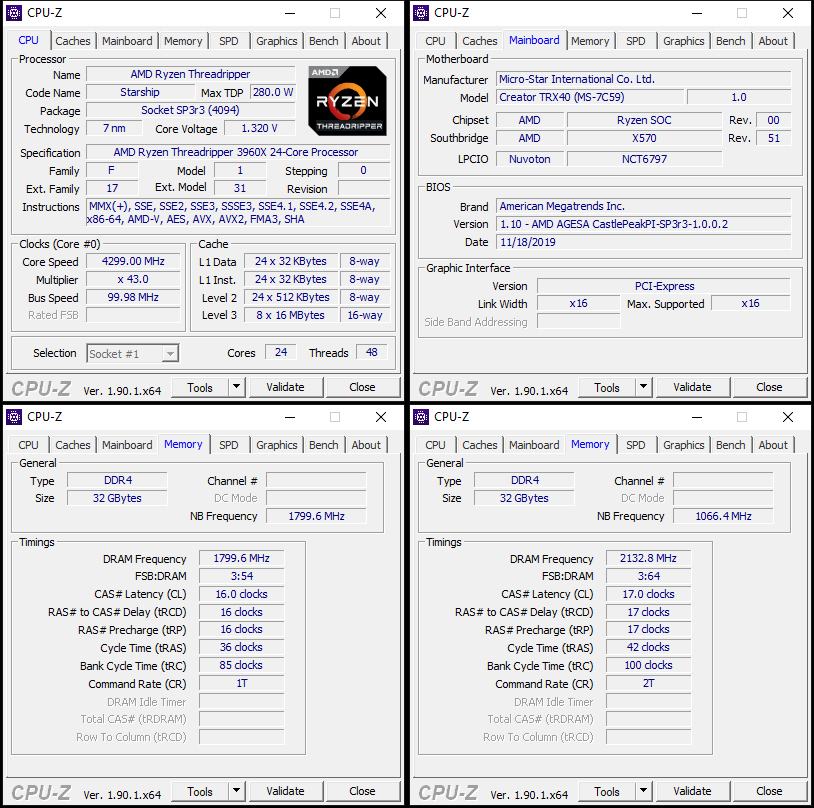

Auch für das MSI Creator TRX40 war es ein leichtes Spiel, den Ryzen Threadripper 3960X stabil mit 4,3 GHz auf allen 24 Kernen zu betreiben. Im BIOS mussten wir dazu mindestens 1,325 V VCore und die Load-Line-Calibration auf Level 2 setzen, damit die CPU-Spannung unter Last nicht zu sehr abfällt. Damit haben wir auch bereits ziemlich nah am Temperatur-Limit der CPU operiert. Der VRM-Kühler wurde zwar spürbar warm, regelrecht heiß war es jedoch nicht. Anhand dessen, dass es generell zu keinem Throtteling kam, waren die Temperaturen im grünen Bereich.

RAM-Overclocking mit dem MSI Creator TRX40? Auch das war absolut kein Problem. Das XMP wurde korrekt umgesetzt und bei der manuellen Übertaktung ging es bis auf DDR4-4266 mit relativ straffen Timings hinauf.

PCH-Lüfter-Analyse

Mit der dritten Ryzen-Threadripper-Generation läutet AMD auch im HEDT-Segment das PCI-Express-4.0-Zeitalter ein. Sowohl die CPU als auch der TRX40-Chipsatz sind mit der neuen Schnittstelle vollständig kompatibel. Wie bei den meisten X570-Mainboards, wurde allerdings auch der TRX40-Chipsatz mit einer erweiterten Kühlung in Form eines Lüfters versehen. Und dies stößt weiterhin unweigerlich auf Kritik.

Der Grund für die aufgekommene Kritik liegt dabei in der Vergangenheit. Zu AMDs Sockel-939-Zeit war ASUS' A8N-SLI-Mainboardserie sehr beliebt, wenn man vom Chipsatzlüfter absieht, denn dieser war unerträglich laut. Abhilfe bot das A8N-SLI Premium, das über eine Heatpipe verfügte und somit für Ruhe sorgte. Aufgrund der erhöhten TDP von 15 W des TRX40-Chipsatzes wird gerade beim Einsatz der 24 PCIe-4.0-Lanes eine erweiterte Kühlung benötigt, die in Form eines Lüfters Einzug hält.

Der Chipsatzlüfter auf dem MSI Creator TRX40 misst einen Durchmesser von 45 mm und entspricht der Axial-Bauweise. MSI spricht zudem von der TwinFrozr-Technologie. Bereits im Vorfeld sickerte die etwas beruhigende Nachricht durch, dass MSI bei den X570-Mainboards drei Semi-Passiv-Modi für den Chipsatzlüfter anbieten wird. Die bereits zuvor kommunizierten Werte haben wir im BIOS verifiziert und können diese offiziell bestätigen.

Dem Anwender stehen drei Semi-Passiv-Modi zur Auswahl: Silence Mode, Balance Mode und Boost Mode. Bei allen drei Modi dreht sich der Lüfter demnach nicht permanent, sondern je nach Last-Situation. Während der Lüfter im Idle ruht und demnach keine Geräuschkulisse erzeugen kann, beginnt er seine Arbeit je nach Modus und Last. Hinzu kommt allerdings auch die Möglichkeit, eine manuelle und feste Lüftergeschwindigkeit festzulegen, sodass selbst empfindliche Gemüter zufriedengestellt werden sollten.

Die drei Semi-Passiv-Modi im Überblick
Lüfter-Stufe Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5
Silence Mode
PCH-TempStart<70°C75°C85°C95°C>
FAN-Speed (rpm)Stop-StufeStop2.4003.0004.000
FAN-Last30% bis 0%0%31%40%60%>
Balance Mode
PCH-TempStart<50°C72°C80°C95°C>
FAN-Speed (rpm)Stop-StufeStop3.0003.6005.000
FAN-Last30% bis 0%0%40%50%80%>
Boost Mode
PCH-TempStart<50°C70°C80°C95°C>
FAN-Speed (rpm)Stop-StufeStop3.6004.6005.500
FAN-Last30% bis 0%0%50%70%90%>

Und in der Praxis funktioniert das sogar recht gut. Beim Systemstart dreht der Lüfter zwar an, schaltet sich dann aber wieder ab und bleibt zunächst auch ausgeschaltet. In unserem Test (auch während des M.2-Tests) konnten wir ein Anlaufen des Lüfters nicht provozieren.
