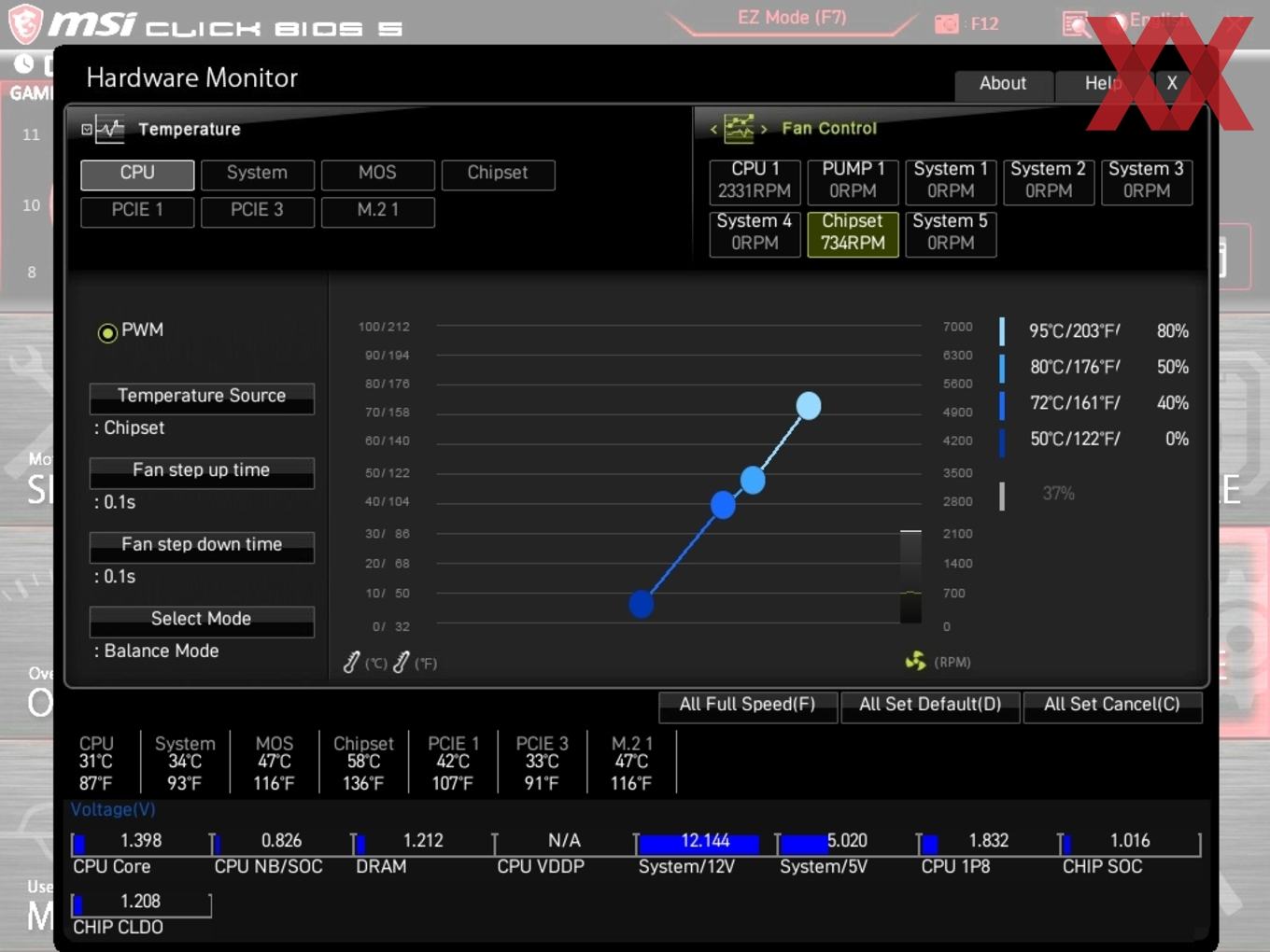

Seite 1: FCH-Lüftersteuerung in drei Modi: Das MSI MEG X570 Ace im Test

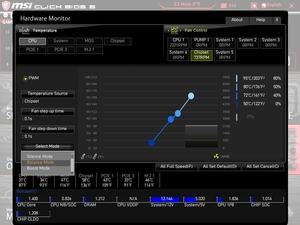

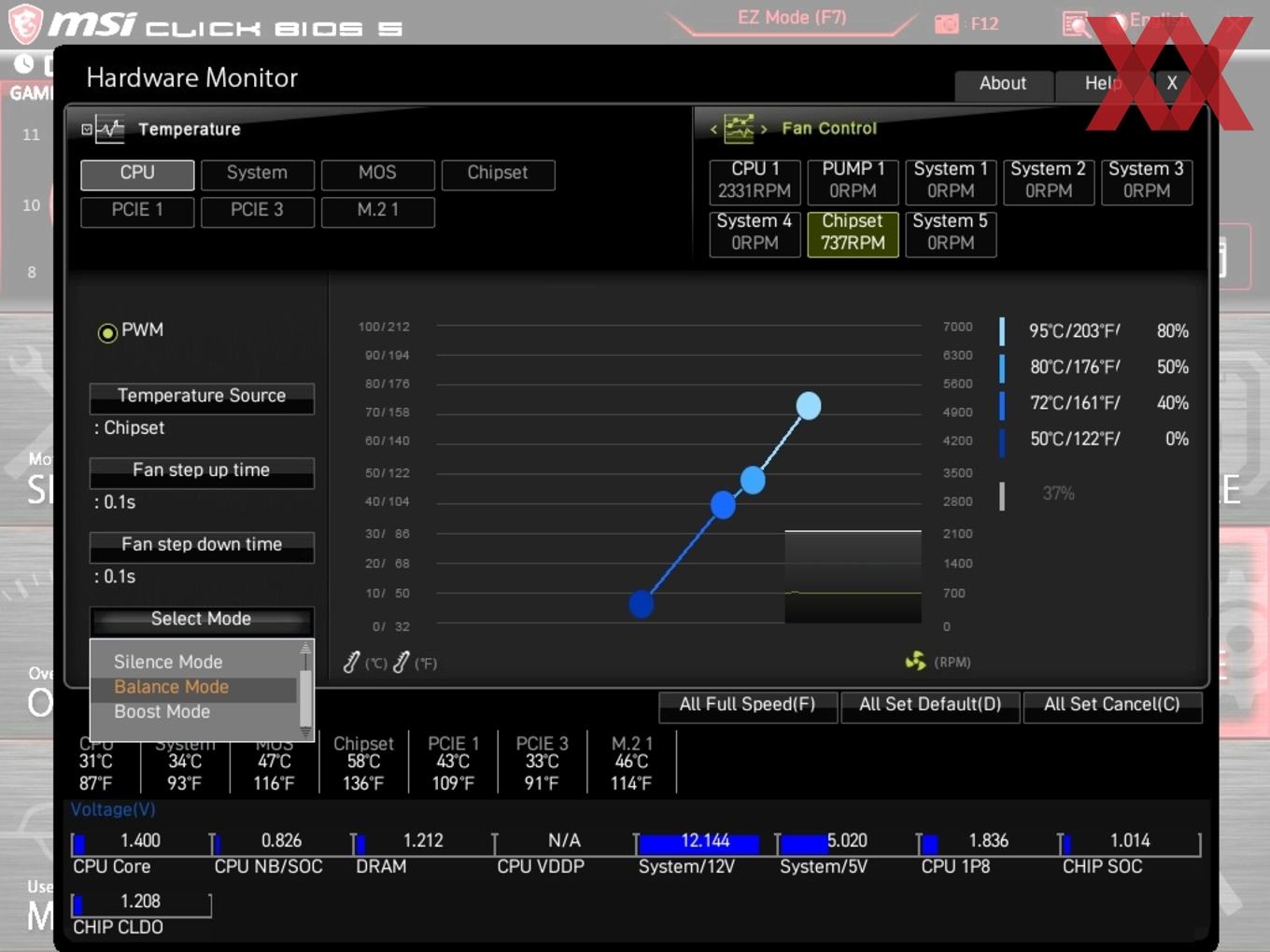

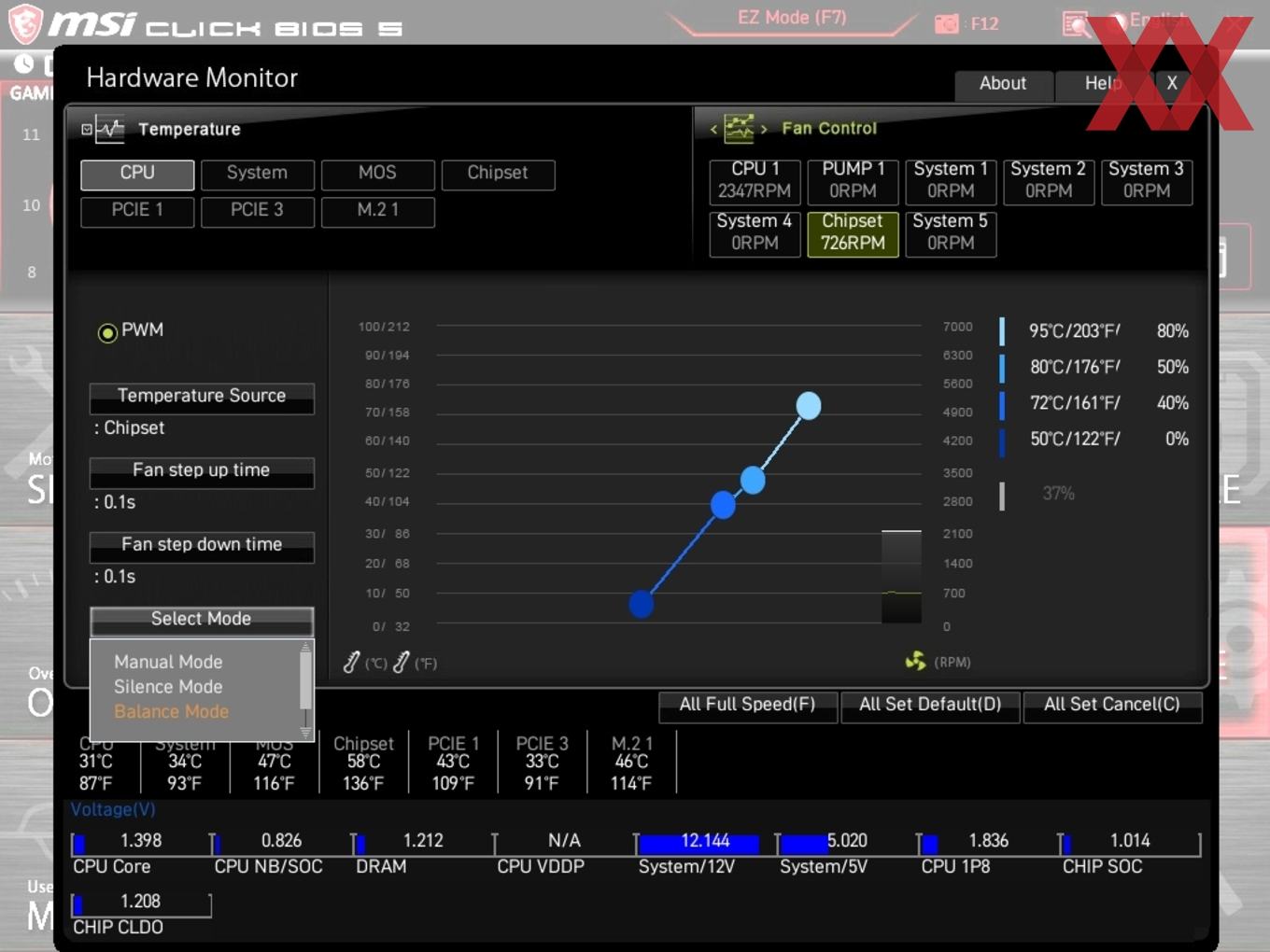

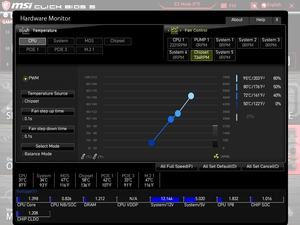

msi meg x570 ace 004 logoZwar ist das MEG X570 Ace offizielles Mitglied der Enthusiast-Gaming-Serie, allerdings stellt dieses Modell nicht die Speerspitze dar. Nichtsdestotrotz wurde das MEG X570 Ace von MSI ordentlich bestückt, wie wir in diesem Test feststellen werden. Implementiert wurde auch eine Semi-Passiv-Kühlung mit drei Profilen für den Chipsatz.

Auch MSI hat eine ganze Palette an X570-Mainboards auf die Beine gestellt. Angefangen von der Pro-Serie über Arsenal-Gaming, Performance-Gaming und schließlich bis zur Enthusiast-Gaming-Reihe. Für die High-End-Serie zeigt sich die Enthusiast-Gaming-Serie verantwortlich, in der auch das MSI MEG X570 Ace festes Mitglied ist.

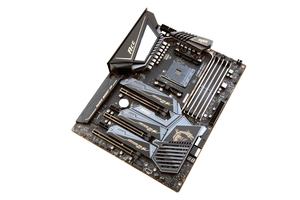

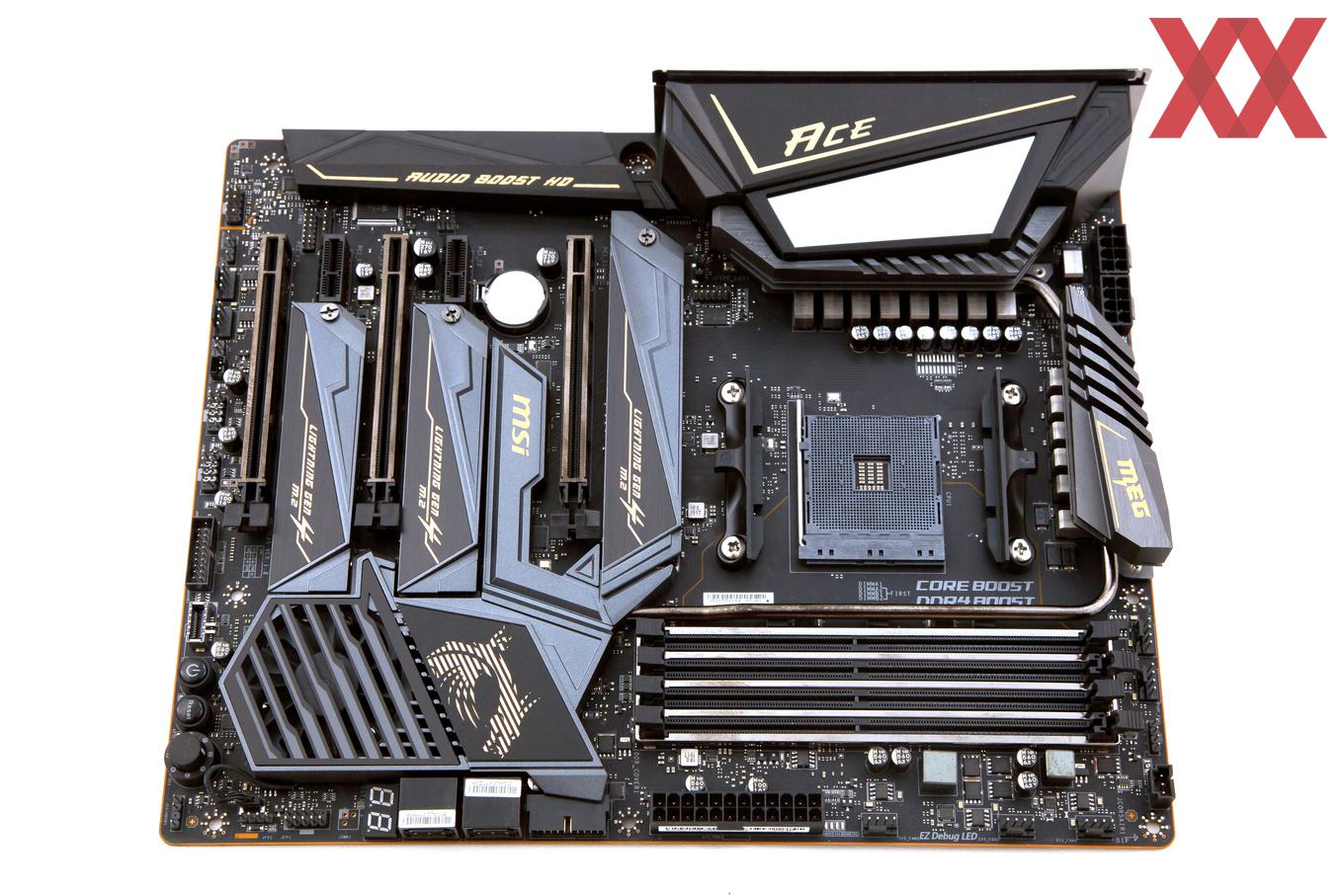

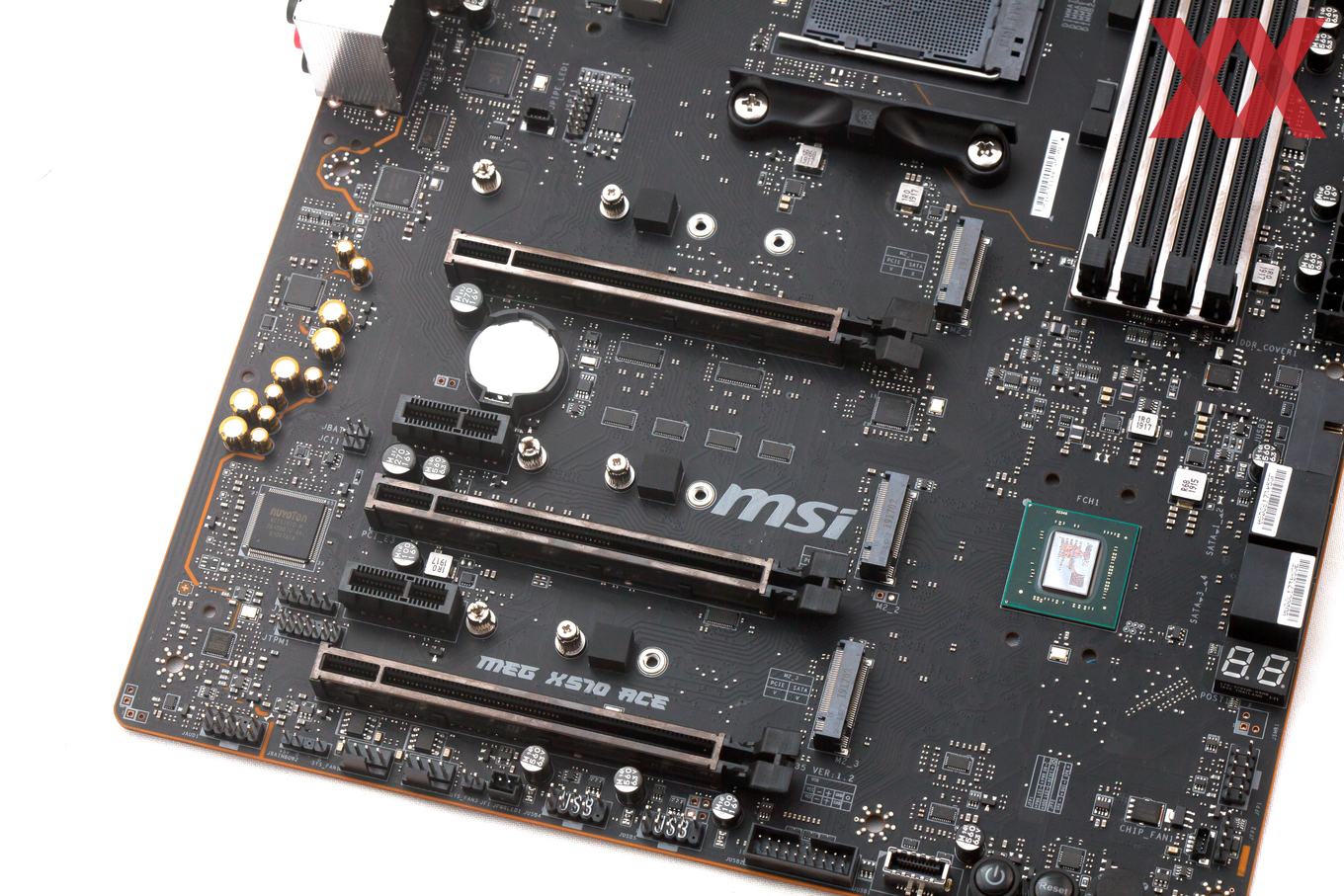

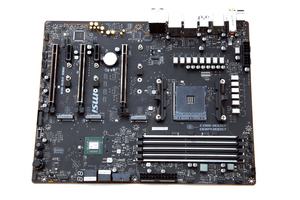

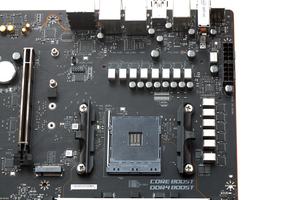

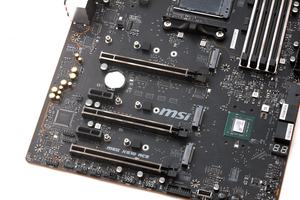

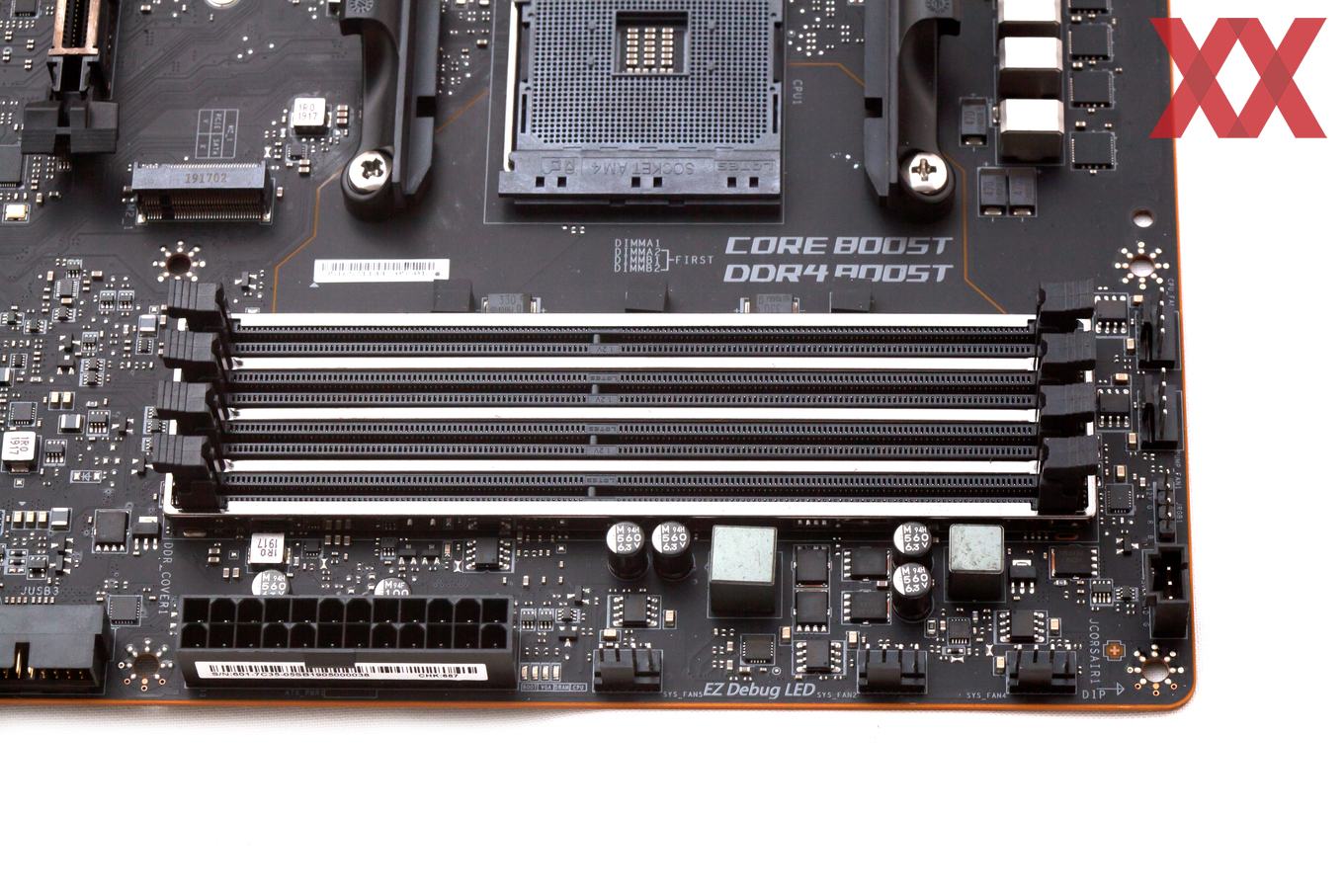

MSI verlässt sich beim MEG X570 Ace auf das ATX-Format und verbaut vom AM4-Sockel und den vier DDR4-DIMM-Steckplätzen abgesehen, drei PCIe-4.0-x16-, zwei PCIe-4.0-x1-Slots, gleich dreimal M.2, dazu vier SATA-6GBit/s-Ports und insgesamt 17 USB-Schnittstellen. Mit an Bord ist auf den ersten Blick eine starke CPU-Spannungsversorgung, um auch für die größeren Zen2-Kaliber gut gerüstet zu sein. Schauen wir uns demnach das MSI MEG X570 Ace im Detail an.

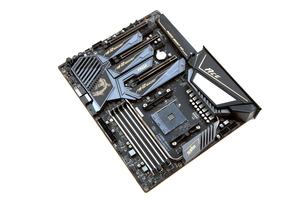

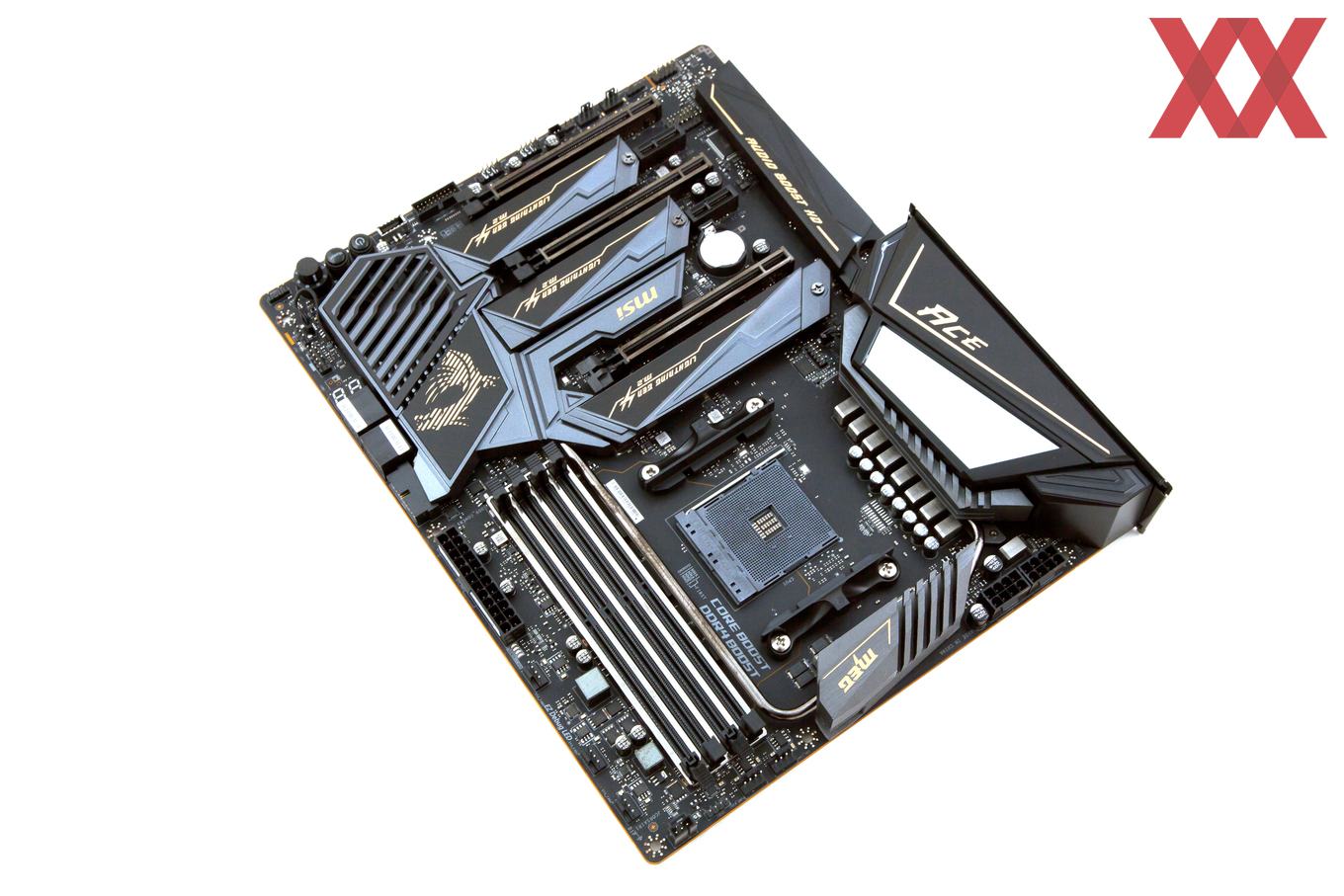

Das ATX-PCB selbst ist schwarz, genau wie die meisten Anschlüsse selbst auch. Die VRM- und M.2-Kühler und auch der Chipsatz-Kühlkörper bilden eine Schwarz-Grau-Gold-Farbkombination. Dahingehend ist das I/O-Panel-Cover und der Anhang in Schwarz mit goldener Schrift eingefärbt worden.

Die technischen Eigenschaften

Das MSI MEG X570 Ace wurde mit folgenden technischen Eigenschaften versehen:

Die Daten des MSI MEG X570 Ace in der Übersicht
Hersteller und
Bezeichnung
MSI
MEG X570 Ace
Mainboard-Format ATX
CPU-Sockel PGA AM4 (für Raven Ridge, Picasso, Pinnacle Ridge und Matisse)
Stromanschlüsse 1x 24-Pin ATX
2x 8-Pin EPS12V
Phasen/Spulen 15 Stück
(14x CPU, 1x RAM)
Preis
ab 377 Euro
Webseite MSI MEG X570 Ace
  Southbridge-/CPU-Features

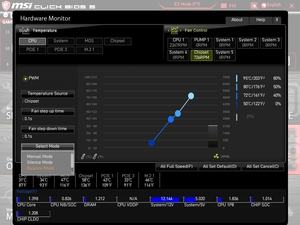

Chipsatz, Kühlung AMD X570 Chipsatz, semi-passiv mit drei Modi
Speicherbänke und Typ 4x DDR4 (Dual-Channel), max. 4.600 MHz mit Ryzen-3000-Serie, max. 3.600 MHz mit Ryzen-2000-Serie, max. 3.200 MHz mit Ryzen-1000-Serie (inkl. Raven Ridge)
Speicherausbau max. 128 GB (mit 32-GB-UDIMMs) mit Ryzen 3000
max. 64 GB (mit 16-GB-UDIMMs) mit Ryzen 2000
SLI / CrossFire 2-Way-SLI, 3-Way-CrossFireX
  Onboard-Features
PCI-Express

2x PCIe 4.0/3.0 x16 (x16/x8) über CPU (PCIe 4.0 nur mit Ryzen 3000)
1x PCIe 4.0 x16 (x4) über AMD X570 (PCIe 4.0 nur mit Ryzen 3000)
2x PCIe 4.0 x16 (x4) über AMD X570 (shared, PCIe 4.0 nur mit Ryzen 3000)

SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

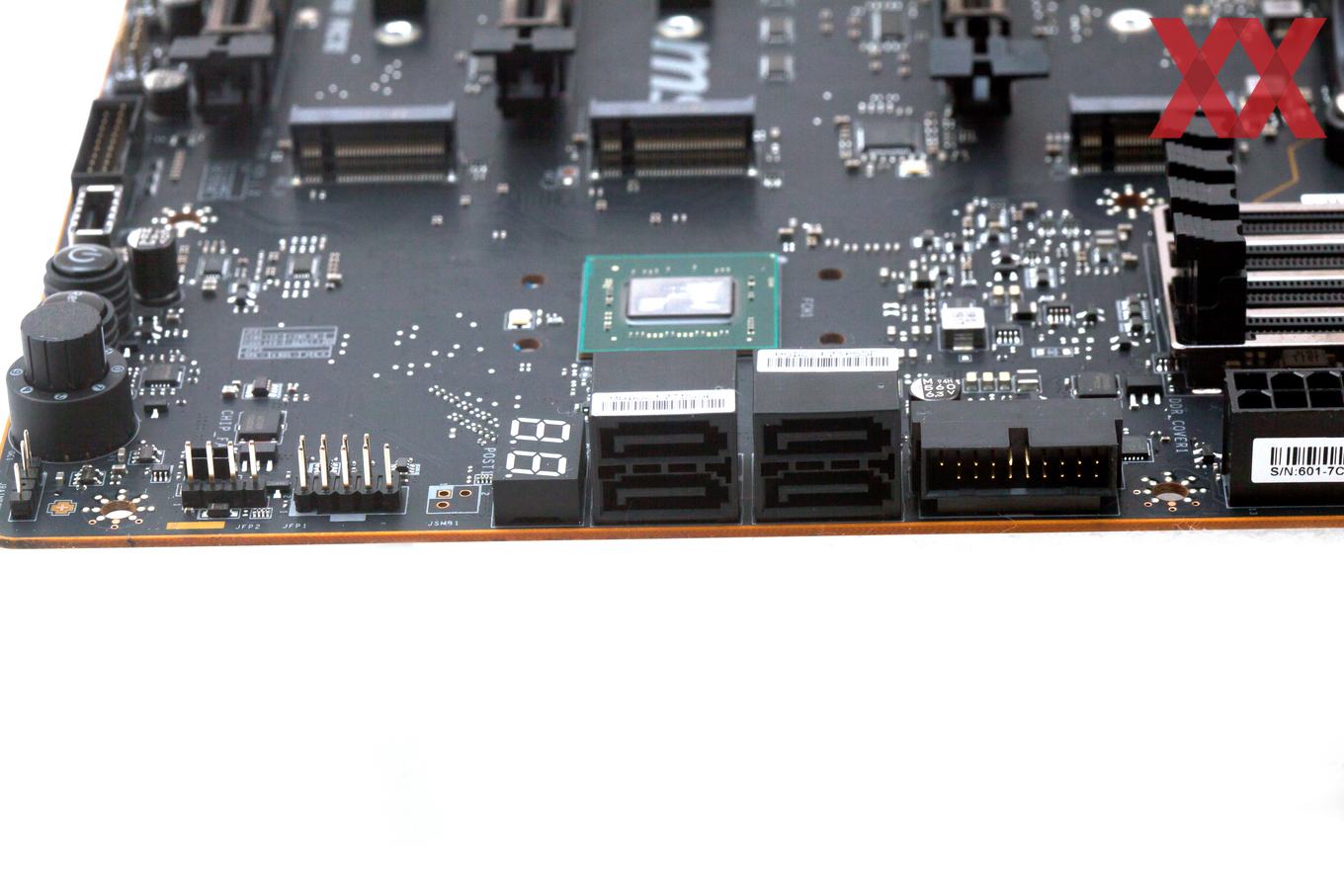

4x SATA 6GBit/s über AMD X570
1x M.2 M-Key mit PCIe 4.0/3.0 x4 über CPU
2x M.2 M-Key mit PCIe 4.0/3.0 x4 über AMD X570
USB CPU: 2x USB 3.2 Gen2/1 (2x extern, USB 3.2 Gen2 nur mit Ryzen 3000), 2x USB 3.2 Gen1 (2x extern)
Chipsatz: 3x USB 3.2 Gen2 (2x extern, 1x intern), 4x USB 3.2 Gen1 (4x intern), 6x USB 2.0 (2x extern, 4x intern)
Grafikschnittstellen -
WLAN / Bluetooth WLAN 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6 AX200, Dual-Band,
bis 2,4 GBit/s, Bluetooth 5.0
Thunderbolt -
LAN 1x Intel I211-AT Gigabit-LAN
1x Realtek RTL8125-CG 2,5-GBit/s-LAN
Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Codec (Audio Boost HD)
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung RGB-LEDs
1x 4-Pin RGB-Header
2x 3-Pin Rainbow-RGB-Header
1x 3-Pin Corsair-Header
FAN- und WaKü-Header 1x 4-Pin CPU-FAN-Header
1x 4-Pin WPump-FAN-Header
5x 4-Pin System-FAN-Header

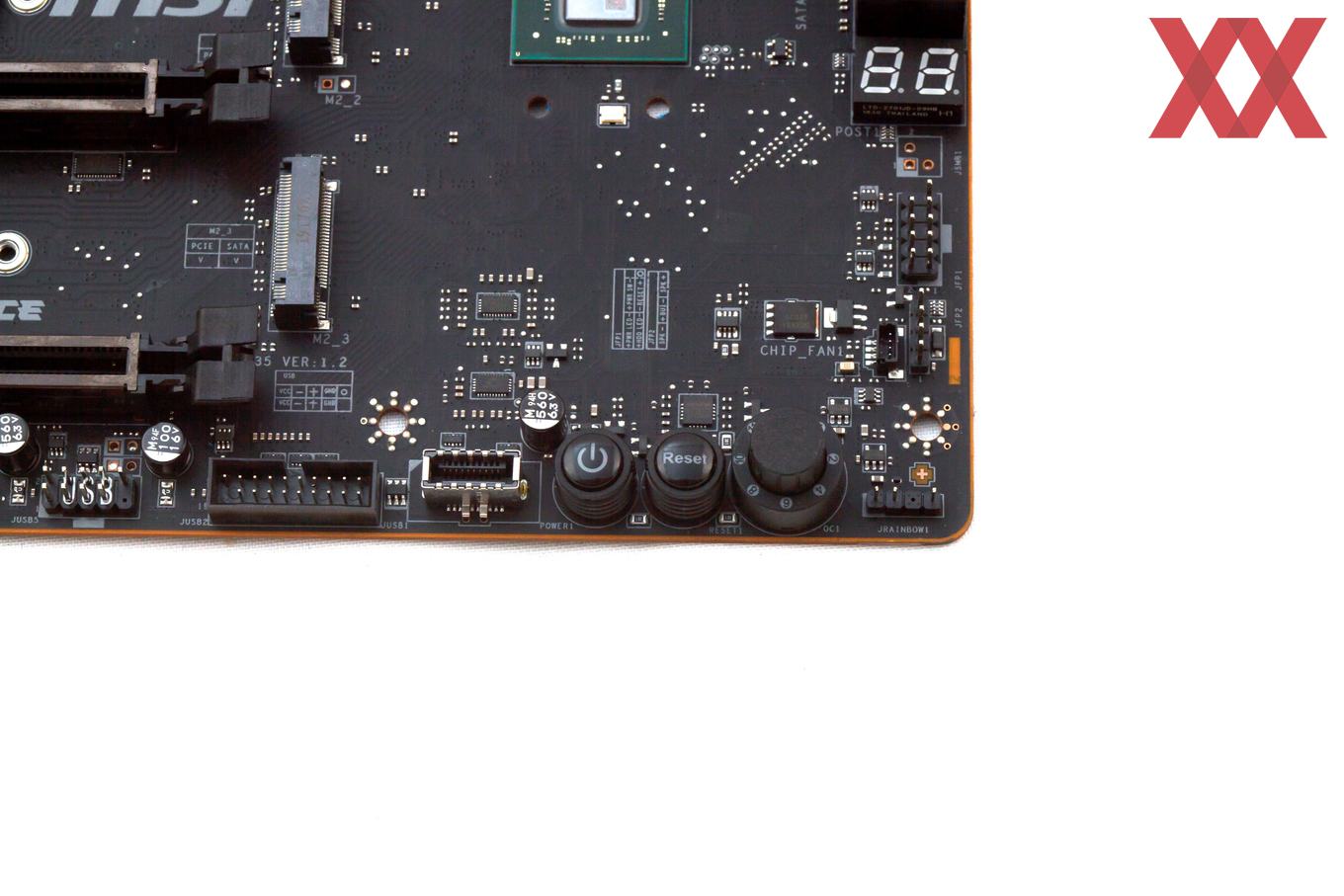

Onboard-Komfort Power-Button, Reset-Button, CMOS-Clear-Button, Game-Boost-Knob, Diagnostic-LED, Status-LEDs
Herstellergarantie 3 Jahre (nur über Händler)

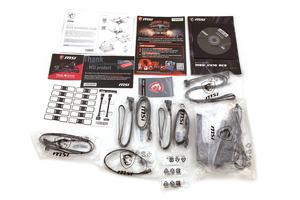

Das mitgelieferte Zubehör

Folgendes Zubehör befindet sich in der Verpackung:

  • Mainboard-Handbuch inkl. Treiber- und Software-DVD
  • Quick-Start-Guide
  • vier SATA-Kabel
  • RGB-Y-Verlängerungskabel
  • Corsair-RGB-Verlängerungskabel
  • Rainbow-RGB-Verlängerungskabel
  • Corsair-zu-Rainbow-RGB-Verlängerungskabel
  • drei M.2-Schrauben
  • WLAN-Antenne
  • SATA-Kabel-Aufkleber
  • MSI-Sticker
  • Infokarte zur Produktregistrierung

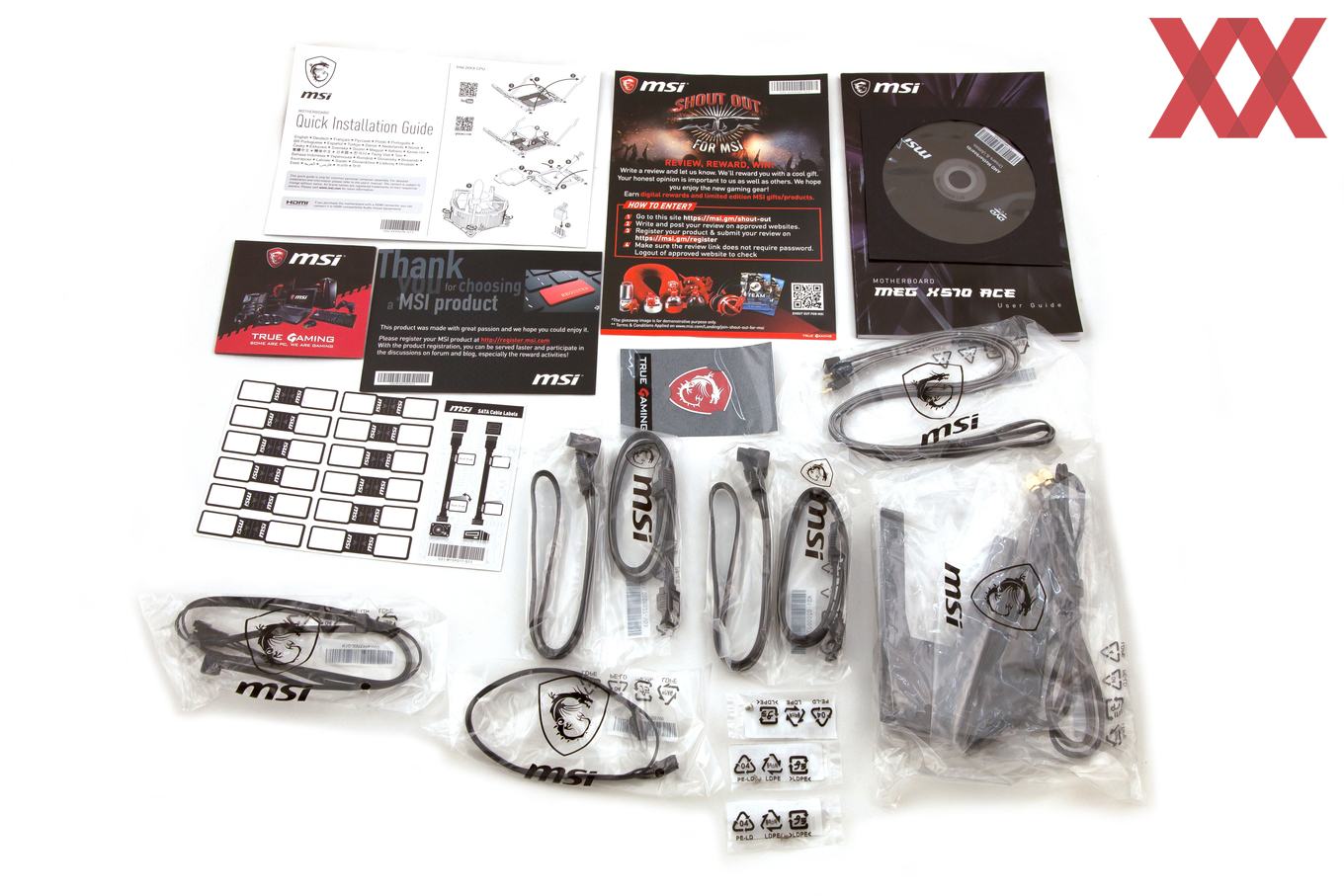

Die WLAN-Antenne und alle anderen Kabel wurden in einem kleinen Säckchen mitgeliefert. Dazu zählen vier SATA-Kabel und diverse RGB-Verlängerungskabel. Des Weiteren liefert MSI auch das Mainboard-Handbuch, einen Quick-Start-Guide, SATA-Kabel-Aufkleber und natürlich auch die bekannte Infokarte zur Produktregistrierung. Aber auch drei M.2-Schrauben liegen bei.
