Seite 2: Testsystem und Energiemessung

Das Testsystem steht bereit, um in jedem Test dieselben Bedingungen zu bieten. Das System ist in einem Corsair Obsidian 1000D auf dem Sekundärmontageplatz verbaut. Die Festplatten befinden sich in entkoppelten Festplatten-Trays, wie sie in allen aktuellen Gehäusen Verwendung finden.

Die Festplatten wurden im leeren Zustand am SATA-III-Port des AMD-B350-Chipsatzes getestet.

Technische Daten
Prozessor
AMD Ryzen 5-2400G
MainboardGigabyte GA-AB350N-Gaming Wifi
ArbeitsspeicherPatriot Viper 16 GB DDR4 3000
NetzteilCorsair SF450
USB-Controller
YOTTAMASTER CA31-AC USB 3.1 Gen2 (1x USB-Type-C, 1xUSB-Type-A)
BetriebssystemWindows 10 Home 1809

Energieverbrauchsmessung

Um die Herstellerangaben für den Energieverbrauch nachzuvollziehen, haben wir ein entsprechendes Testsystem aufgebaut. Für eine umfassende Leistungsmessung sollte die Versorgung mit 5 V und 12 V betrachtet werden. Wie die Art der Messung bereits erahnen lässt, benötigen wir Strom und Spannung, um daraus die Leistung zu errechnen. Eine Möglichkeit wäre es, mit einem Multimeter die Spannung zu messen und mit einer Strommesszange den Strom.

Hier könnte man die Messgeräte auf die Erfassung des Durchschnittswerts einstellen und erst die 5-V-Schiene und danach die 12-V-Schiene aufnehmen. Hierdurch lässt sich aber weder der Anlauf darstellen noch eine genaue Aussage treffen, wie sich die Werte über die Zeit verhalten.

Mit einem Vierkanaloszilloskop können wir alle vier Messungen gleichzeitig durchführen und in Abhängigkeit von der Zeit darstellen. Dazu verwenden wir das digitale RIGOL DS1054Z Vierkanalspeicheroszilloskop inklusive Speichererweiterung sowie zwei Rigol-Tastköpfe und zwei Pico-Strommesszangen mit integriertem Spannungswandler zum direkten Anschluss an das Oszilloskop.

Technische Daten
Oszilloskop
Rigol DS1054Z (4Ch. 50 MHz 1GSa/s 24 Mpts)
TastköpfeRigol PVP 2150 (1x 35 MHz, 10x 150 MHz)
StrommesszangenPicoTech TA 189 AC / DC 30 A 1% Toleranz +-2 mA

Wir führen insgesamt vier Messungen durch:

Zuerst wird die Leistungsaufnahme beim Einschalten aufgezeichnet. Dies ist eine kritische Phase mit einer vergleichsweise sehr hohen Leistungsaufnahme. Beim Hochdrehen der Spindel auf Betriebsdrehzahl kann es zu einem Vielfachen der im Ruhezustand aufgenommenen Leistung kommen.

Weiterhin führen wir eine Messung im Idle durch. Die Festplatte wird hier nicht bewusst von uns angesprochen, jedoch befindet sie sich in Betriebsbereitschaft.

Danach wird eine Messung in Benutzung durchgeführt. Es werden 50 GB an Daten in Form des aktuellen Windowsimages 1809 in mehrfach kopierter Ausführung am Stück übertragen. Hier wird erst der Cache der Festplatte gefüllt und im Anschluss muss die Festplatte die Daten verarbeiten. Dies lässt sich schön beobachten. Seagate gibt als Wert die maximale Leistungsaufnahme im eingeschalteten Zustand unter zufälligen Lese- und Schreibvorgängen mit 4 KB und einer QD von 16 an. Das ließe sich zwar auch über einen synthetischen Benchmark abbilden, jedoch erscheint uns diese praxisnahe Messung während eines Kopiervorgangs als aussagekräftiger.

Zum Schluss gibt es noch eine Messung während dem HD-Tune Pro Random Access Read Benchmark. Diese Messung sorgt als standardisierter Test für Vergleichbarkeit bei etwas mehr Leistungsaufnahme.

Alle vier Messungen dauern jeweils etwa 1 Minute und werden mehrfach wiederholt. Das Oszilloskop gibt uns einerseits den visualisierten Spannungsverlauf, aber auch eine Auswertung der Hoch- und Tiefpunkte sowie der Durchschnittswerte. Über die MATH-Funktion des Oszilloskops können wir uns auch gleich die Leistung für die 12 V-Schiene hochrechnen lassen durch Multiplikation der entsprechenden Kanäle. Im Anschluss an die Messung können die Daten mit einem USB-Stick abgeholt und aufgearbeitet werden. Eine Steuerung der Messung und Bildausgabe über den integrierten RJ45 LAN-Anschluss ist ebenso möglich. Der Elektrotechniker dreht jedoch lieber an Reglern und drückt Knöpfe :).

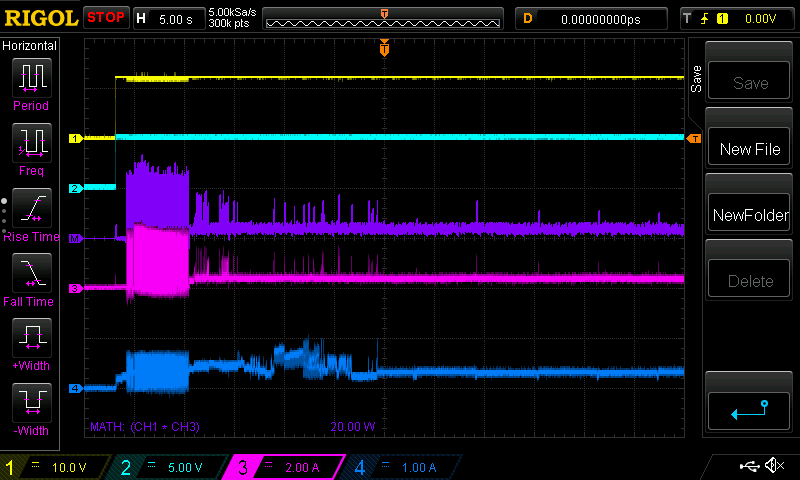

Nachfolgend ist beispielhaft die Anlaufstrommessung einer Seagate Exos X14 14TB SATA 3,5 Zoll HDD zu sehen.
