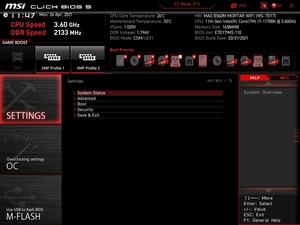

Seite 1: MSI MAG B560M MORTAR WIFI im Test - Bis auf Ausnahmen solide unterwegs

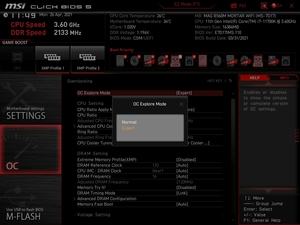

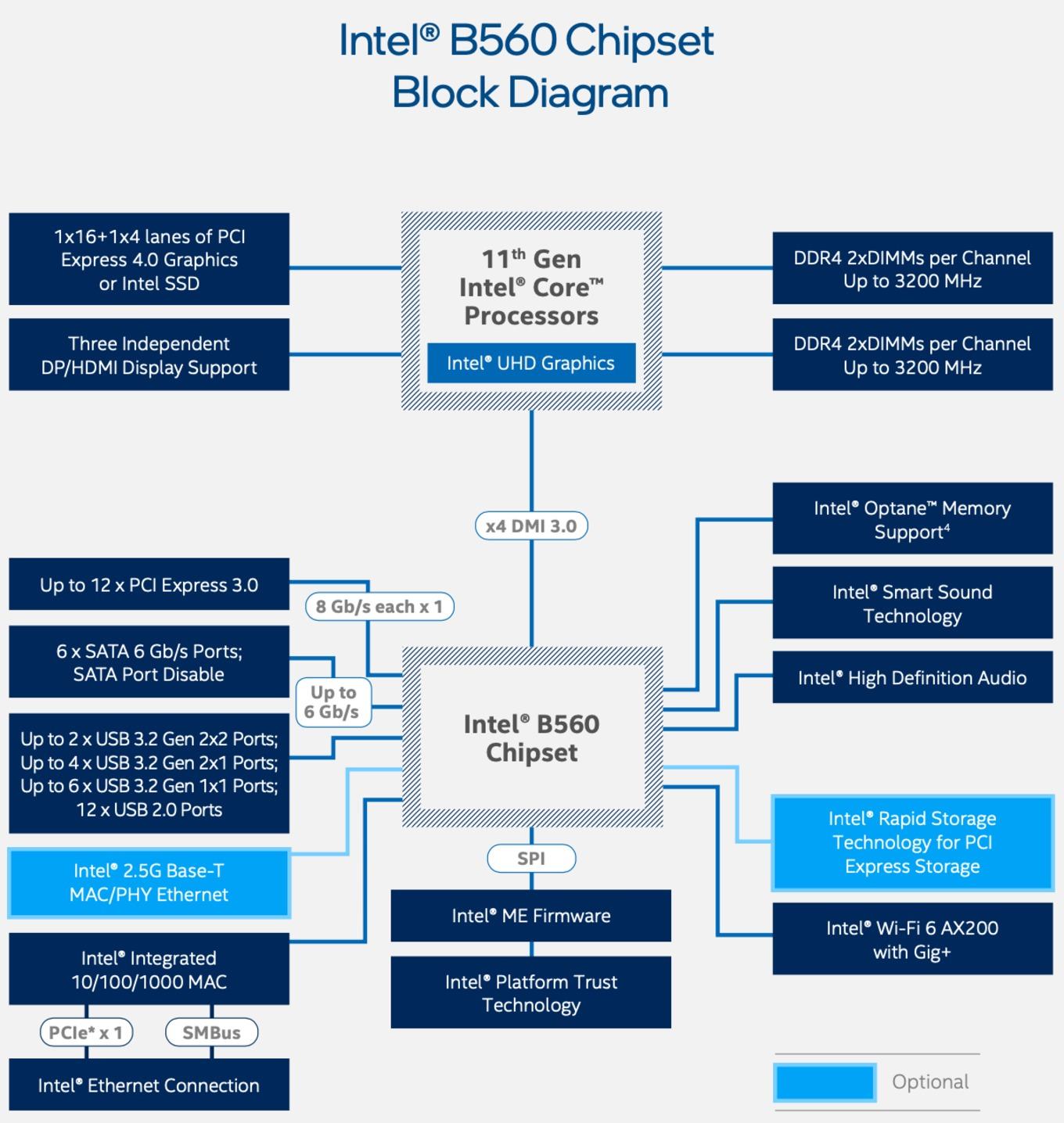

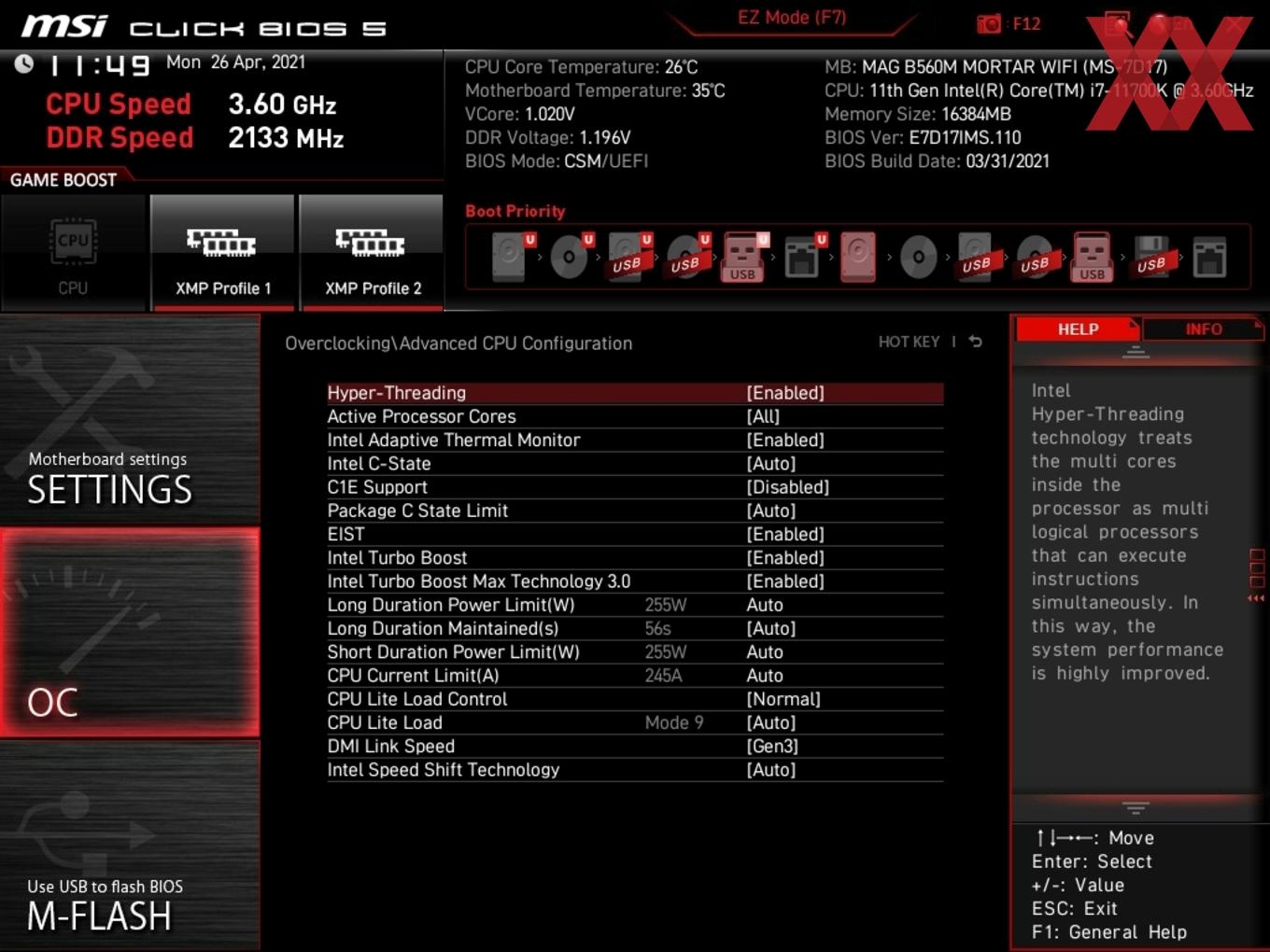

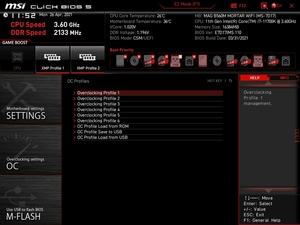

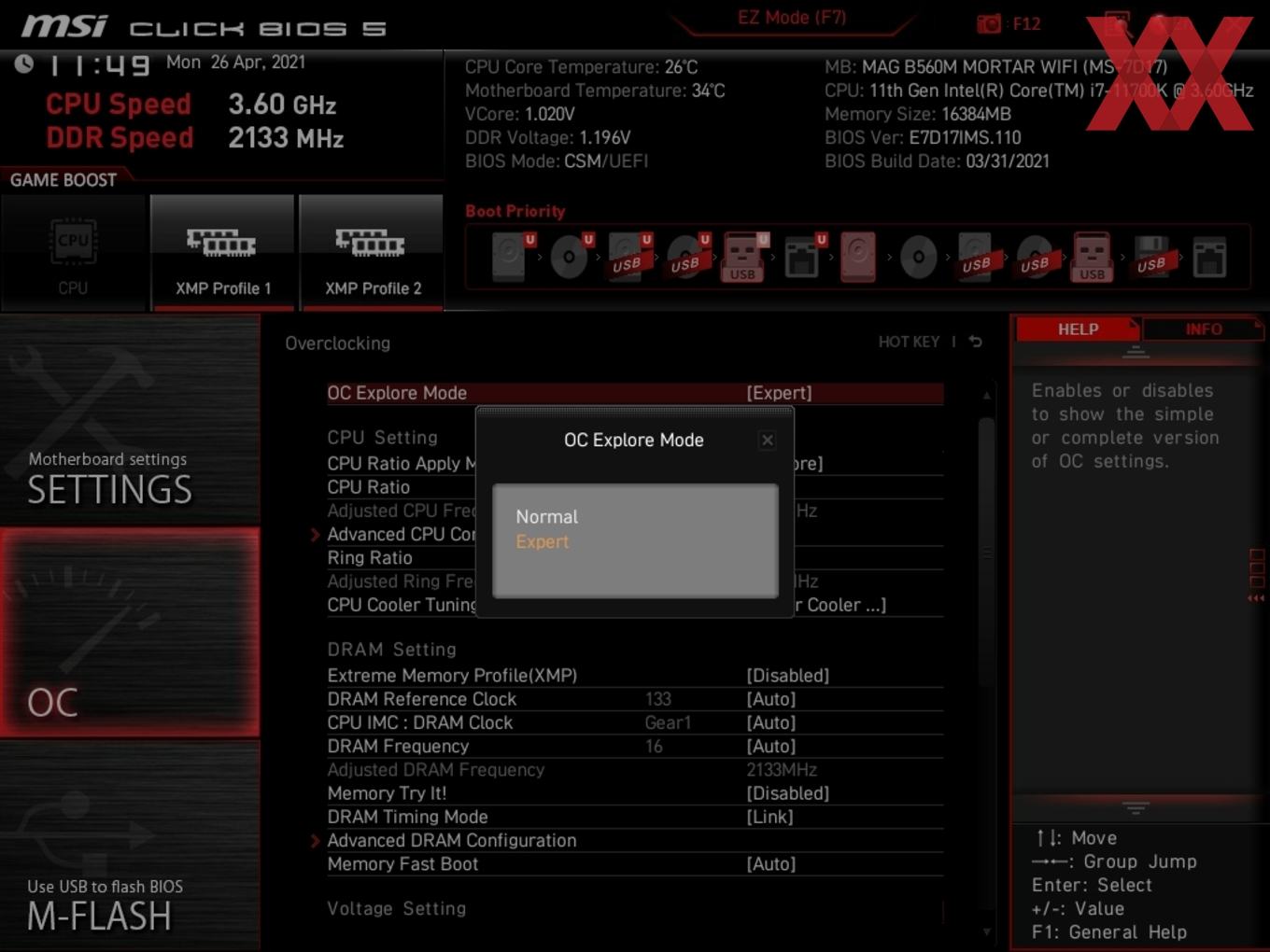

msi mag b560m mortar wifi 004 logoSowohl Intels H570- als auch der B560-Chipsatz bieten verglichen mit den Vorgänger-PCHs einen neuen Vorteil, den es bisher in dieser Reihe nicht gegeben hat. Zwar ist weiterhin kein CPU-Overclocking mit K-SKUs möglich, jedoch lässt sich der Arbeitsspeicher übertakten. Im kompakteren Micro-ATX-Format hat MSI das B560M MORTAR WIFI aus der MAG-Serie im Angebot, dem wir gerne einmal auf den Zahn fühlen möchten.

Dank des Micro-ATX-Formats lässt sich mit dem MSI MAG B560M MORTAR WIFI ein potentes Gaming-System erstellen, das etwas weniger Platz in Anspruch nimmt, als ein ATX-Mainboard mit entsprechendem Gehäuse. Generell bietet MSI auch eine Non-WLAN-Version an, falls darauf grundsätzlich verzichtet werden kann. Davon ab wird alles Wichtige an Ausstattungsmerkmalen mit auf den Weg gebracht, darunter natürlich auch eine M.2-Schnittstelle für extrem schnelle NVMe-SSDs mit PCIe-4.0-x4-Anbindung. Sehen wir uns das MSI MAG B560M MORTAR WIFI nun einmal im Detail an.

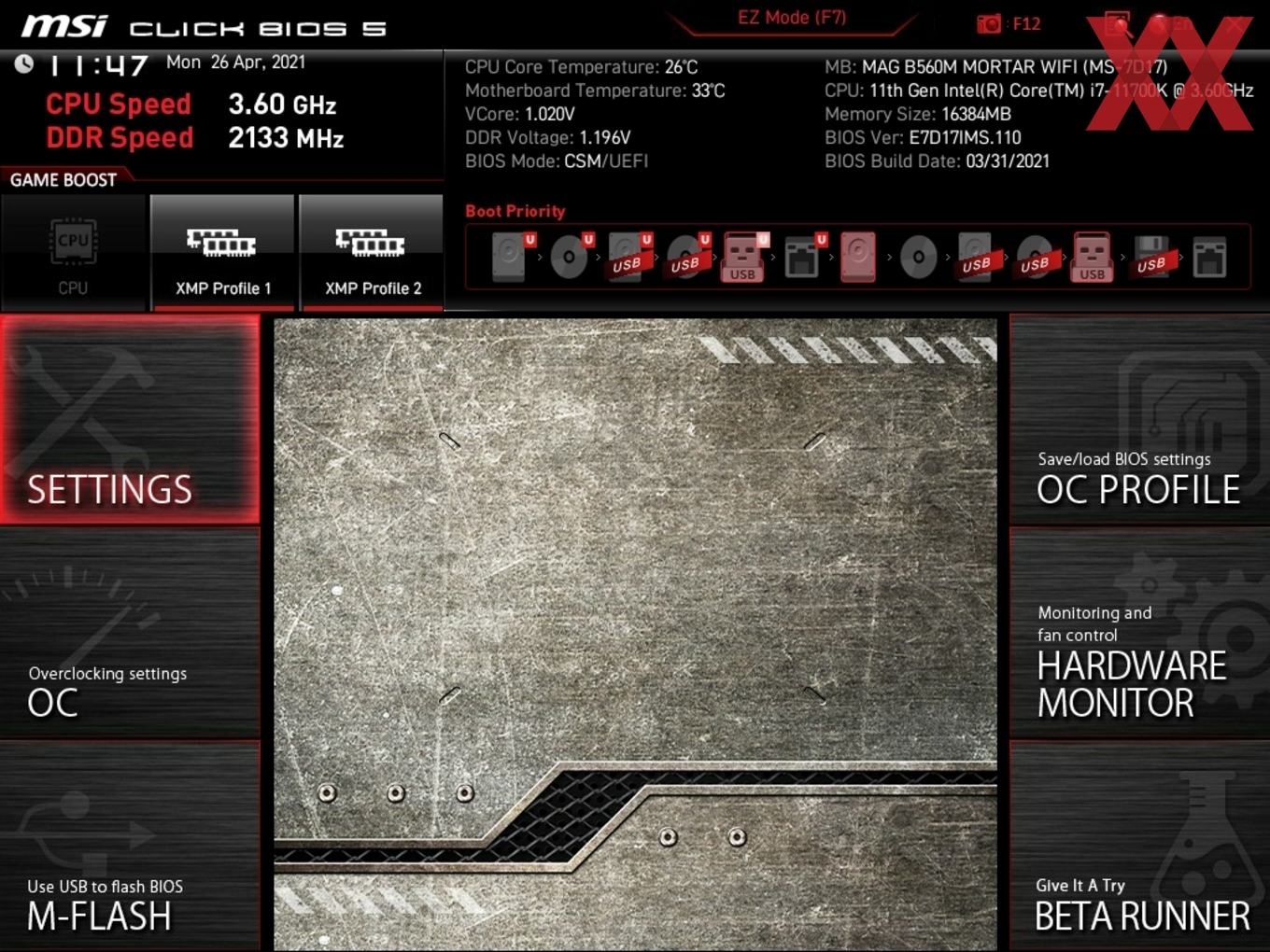

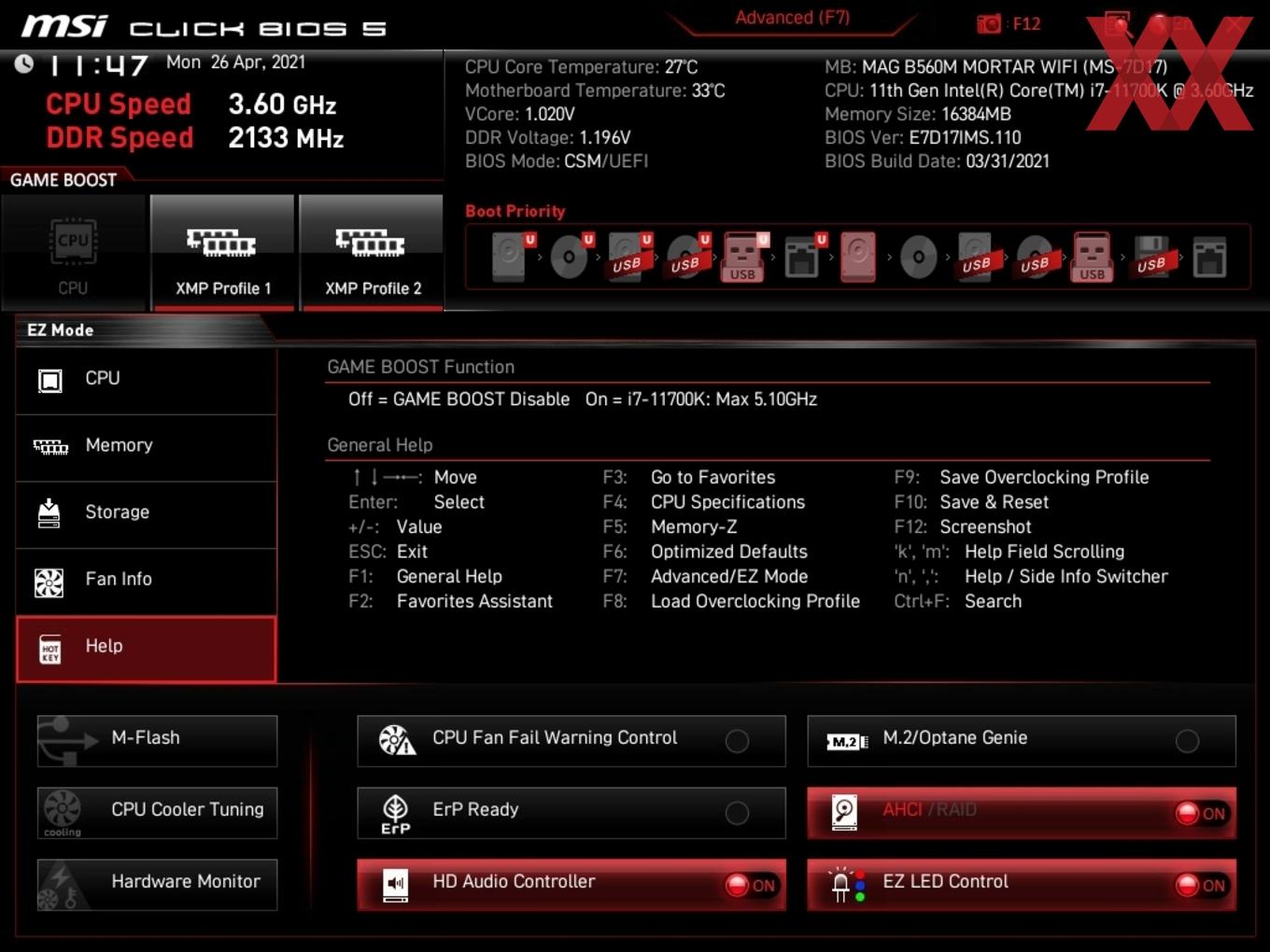

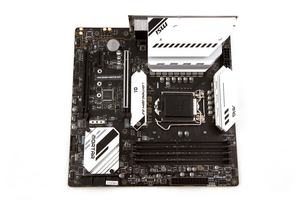

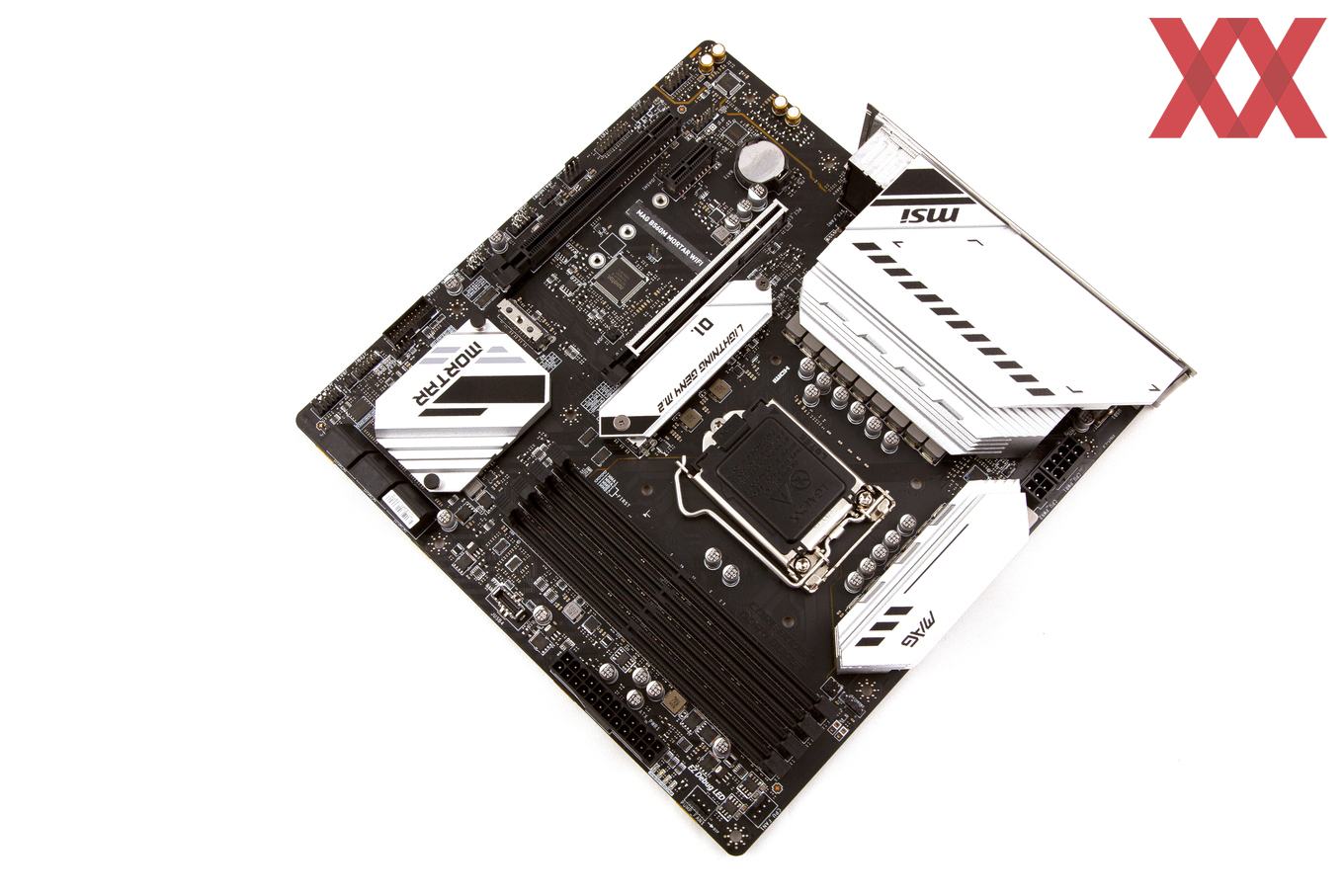

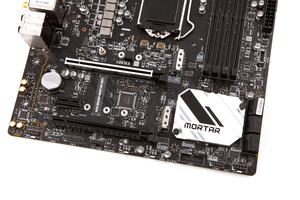

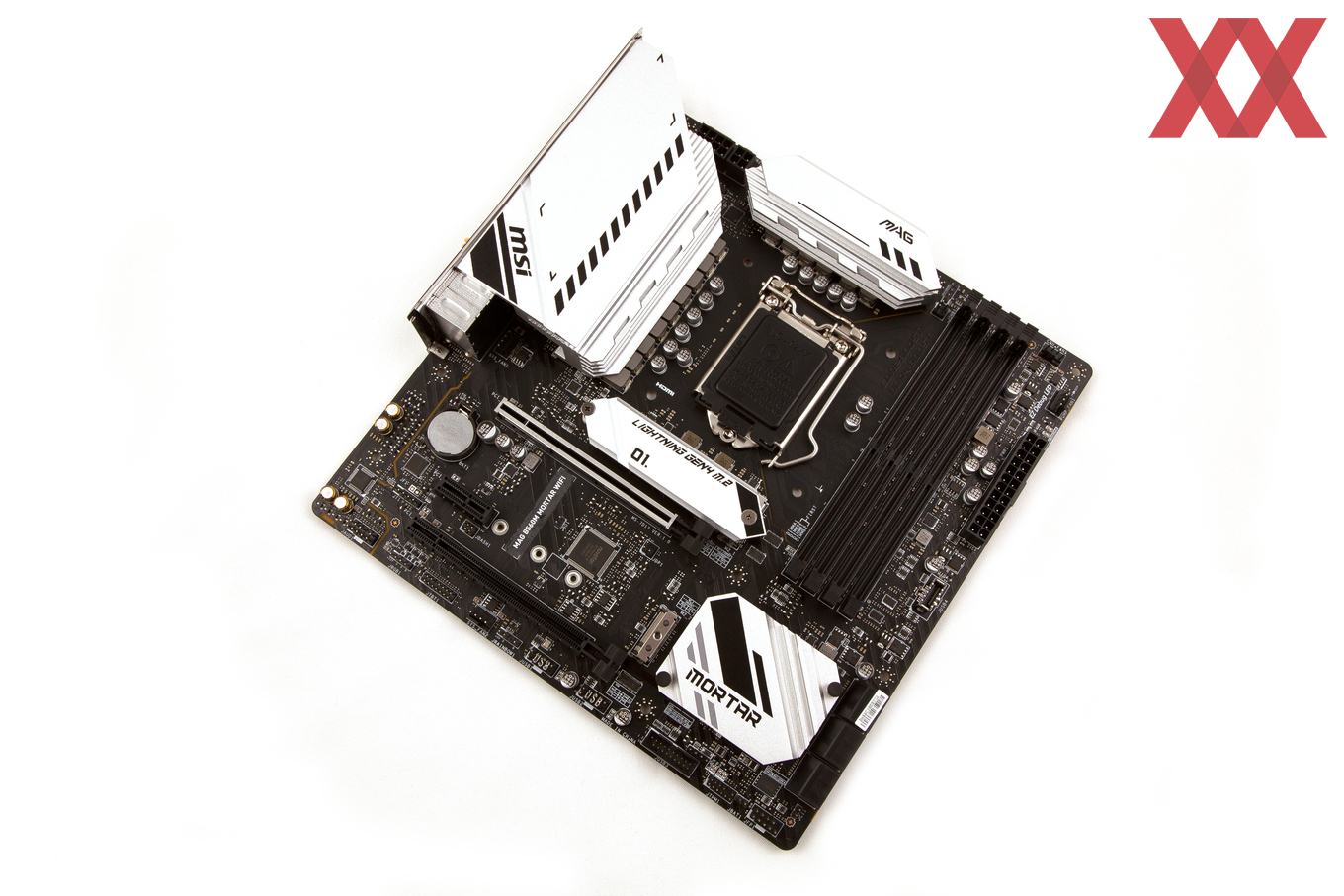

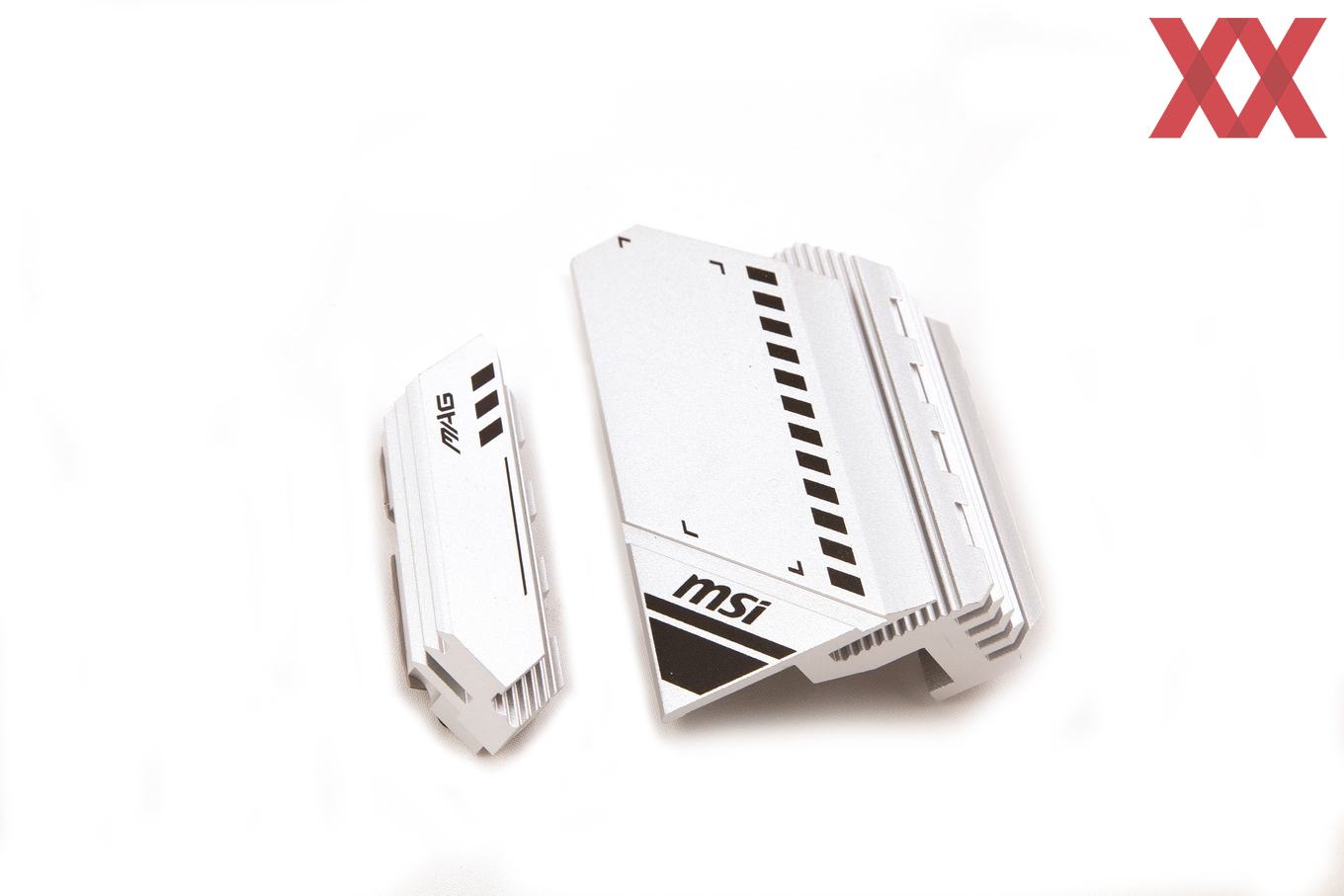

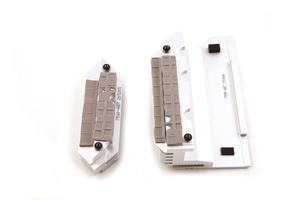

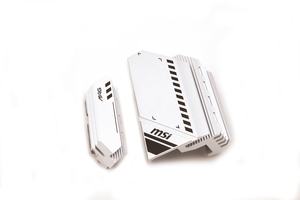

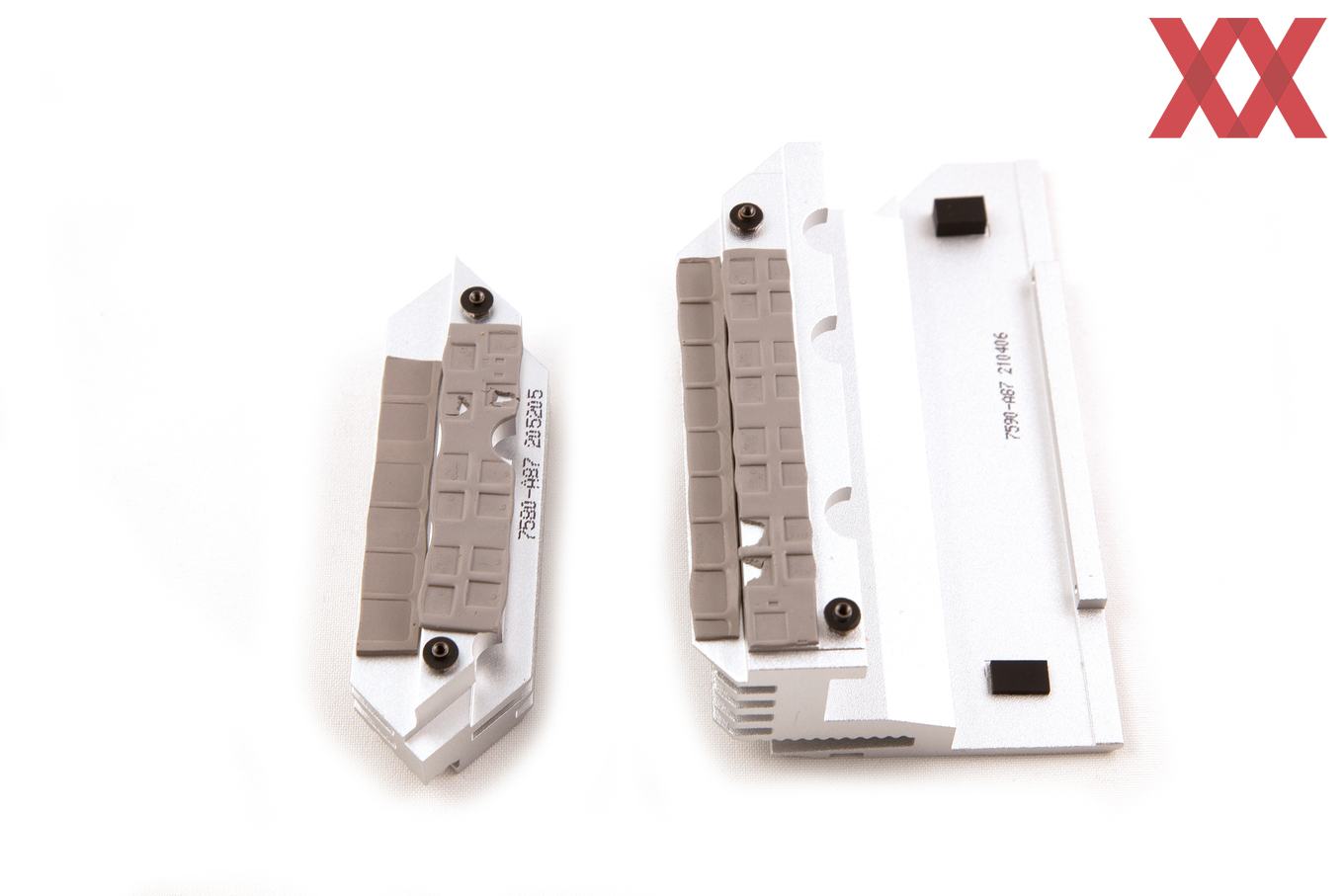

Das PCB bringt die Abmessungen für das Micro-ATX-Format mit und ist in Schwarz gehalten. Interessant ist, dass MSI die WLAN-Edition mit silbernen Kühlkörpern und die Non-WLAN-Version mit grauen Kühlern ausgestattet hat. Davon ab hinterlassen die Kühlkörper des MSI MAG B560M MORTAR WIFI einen sehr hochwertigen Eindruck.

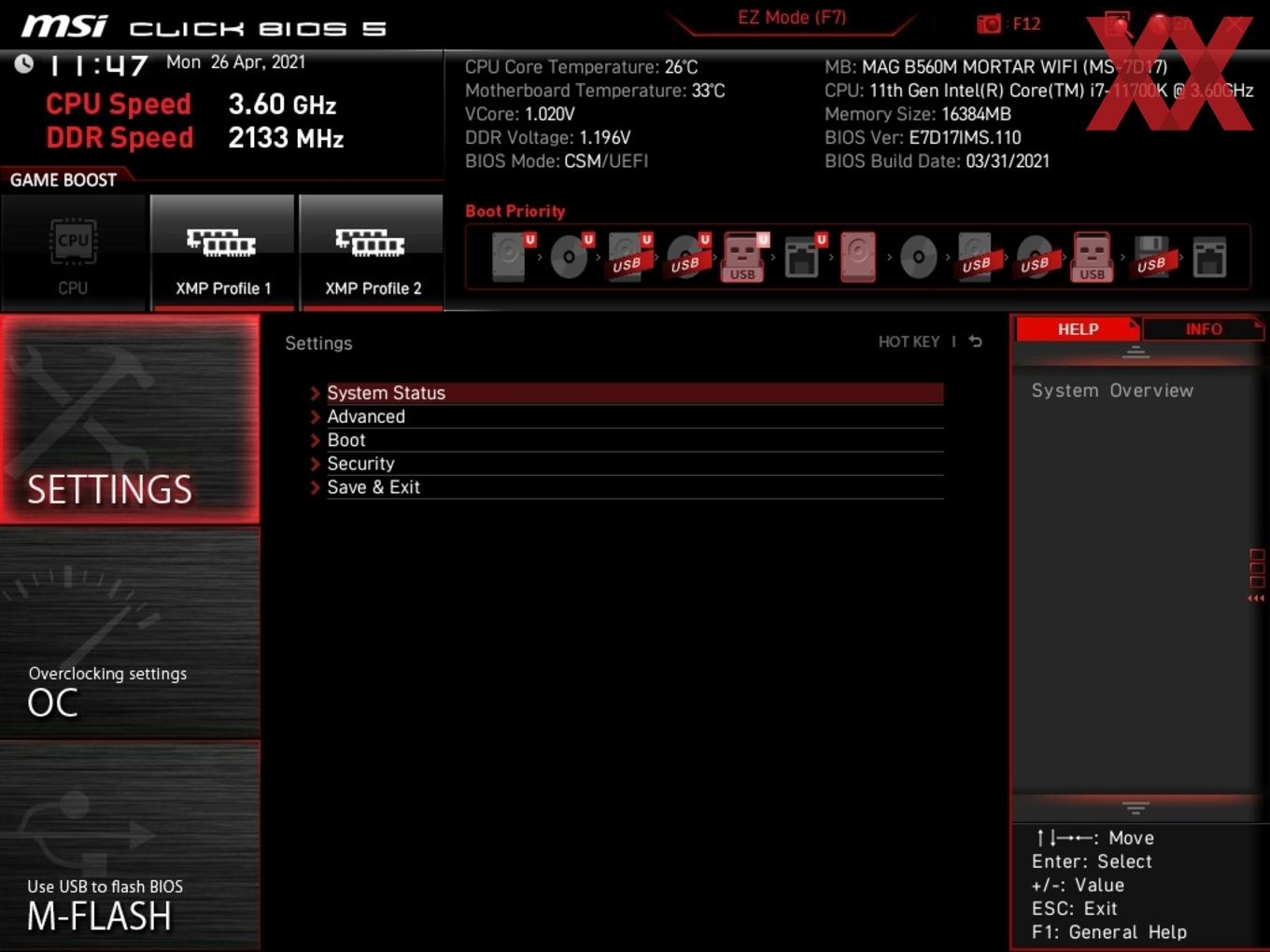

Die technischen Eigenschaften

Dies sind die Spezifikationen des MSI MAG B560M MORTAR WIFI:

Die technischen Eigenschaften des MSI MAG B560M MORTAR WIFI
Hersteller und
Bezeichnung
MSI
MAG B560M MORTAR WIFI
Mainboard-Format Micro-ATX

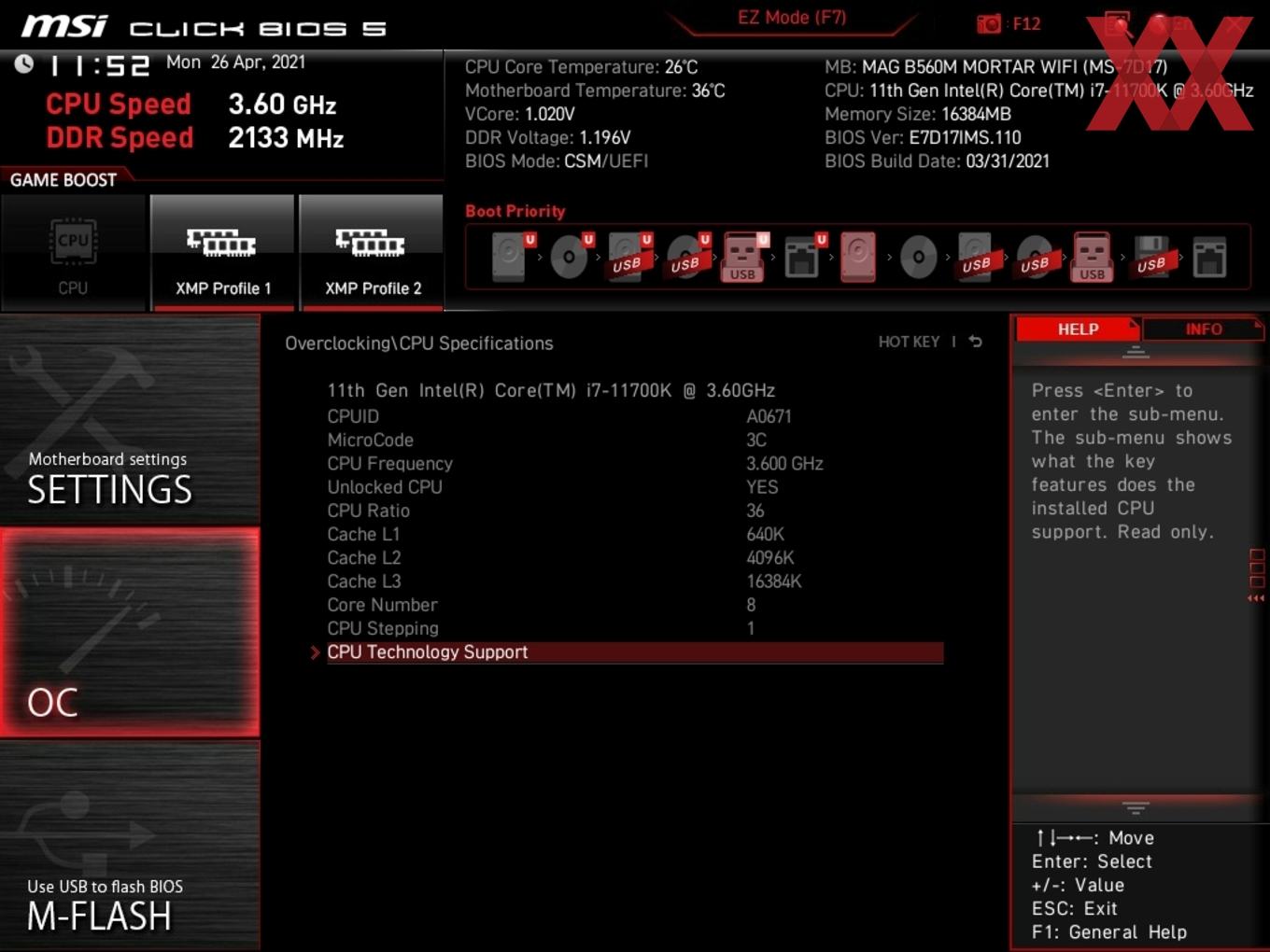

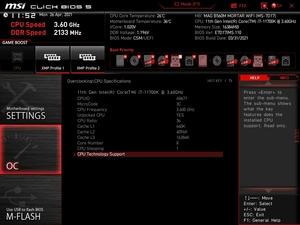

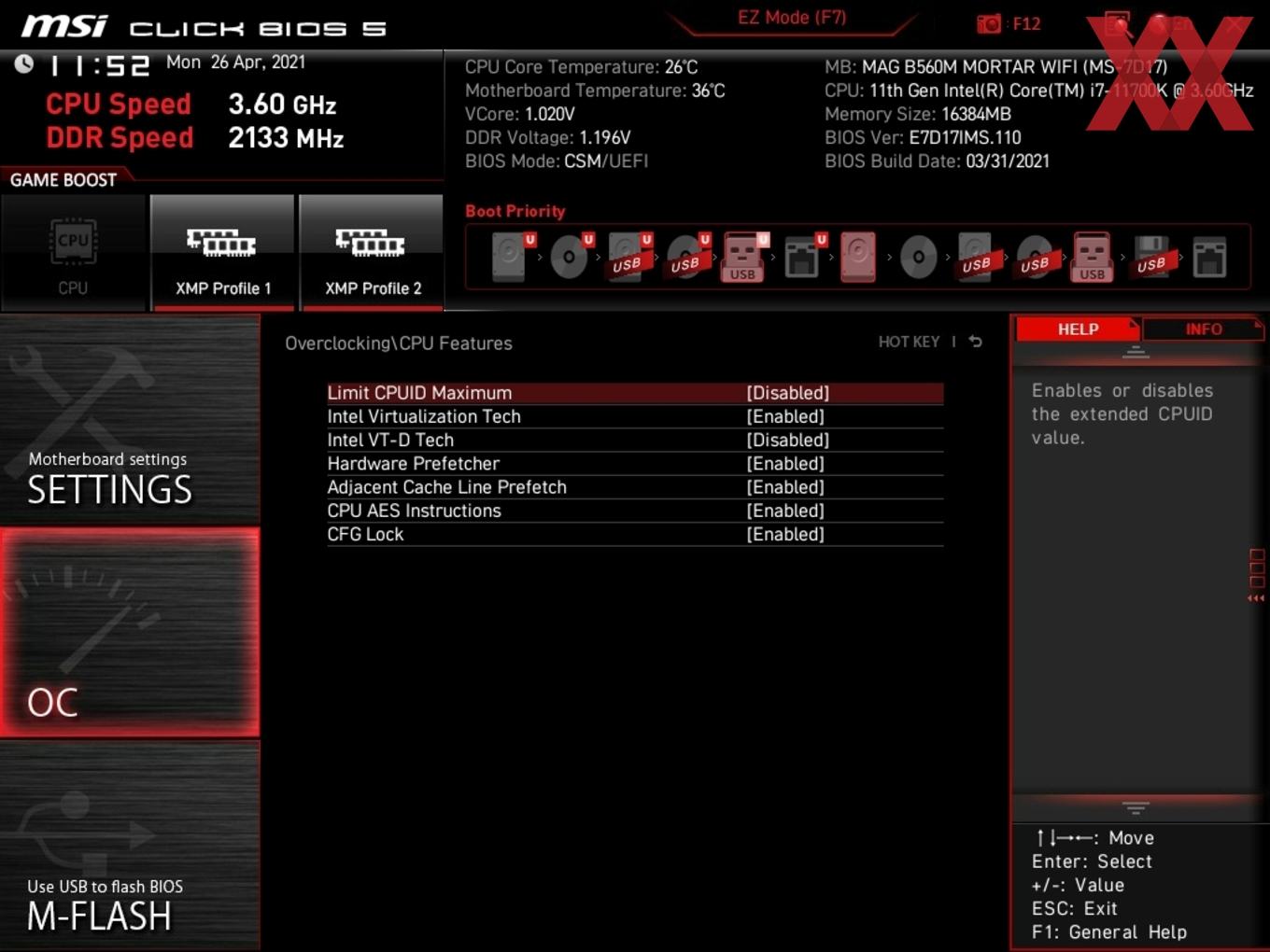

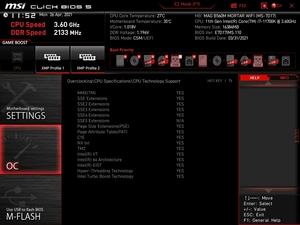

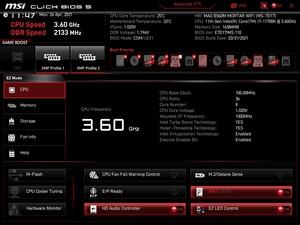

CPU-Sockel LGA1200 (für Comet Lake-S und Rocket Lake-S)
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin +12V

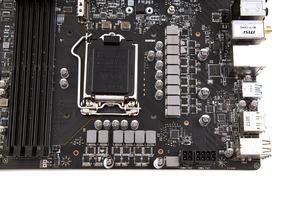

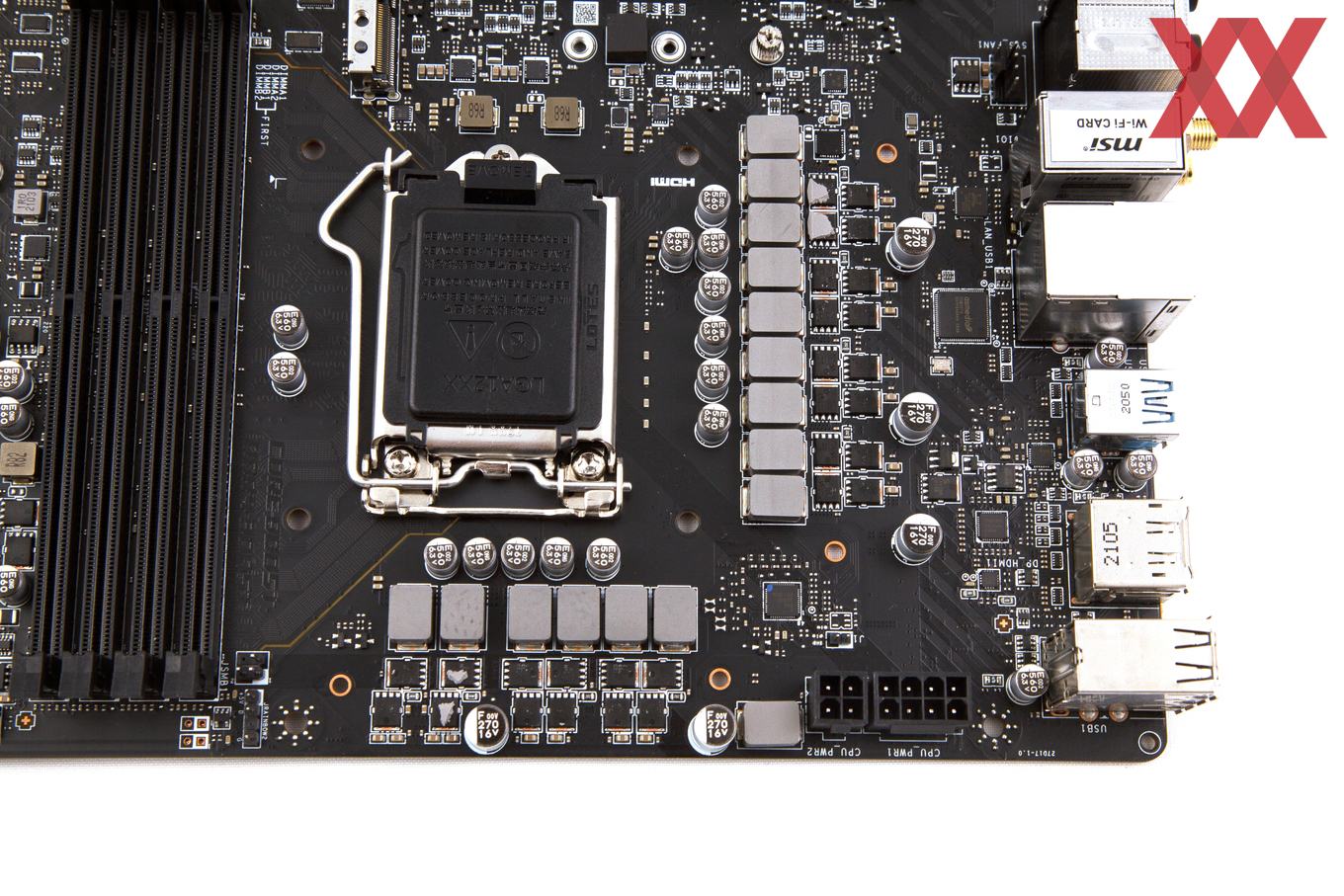

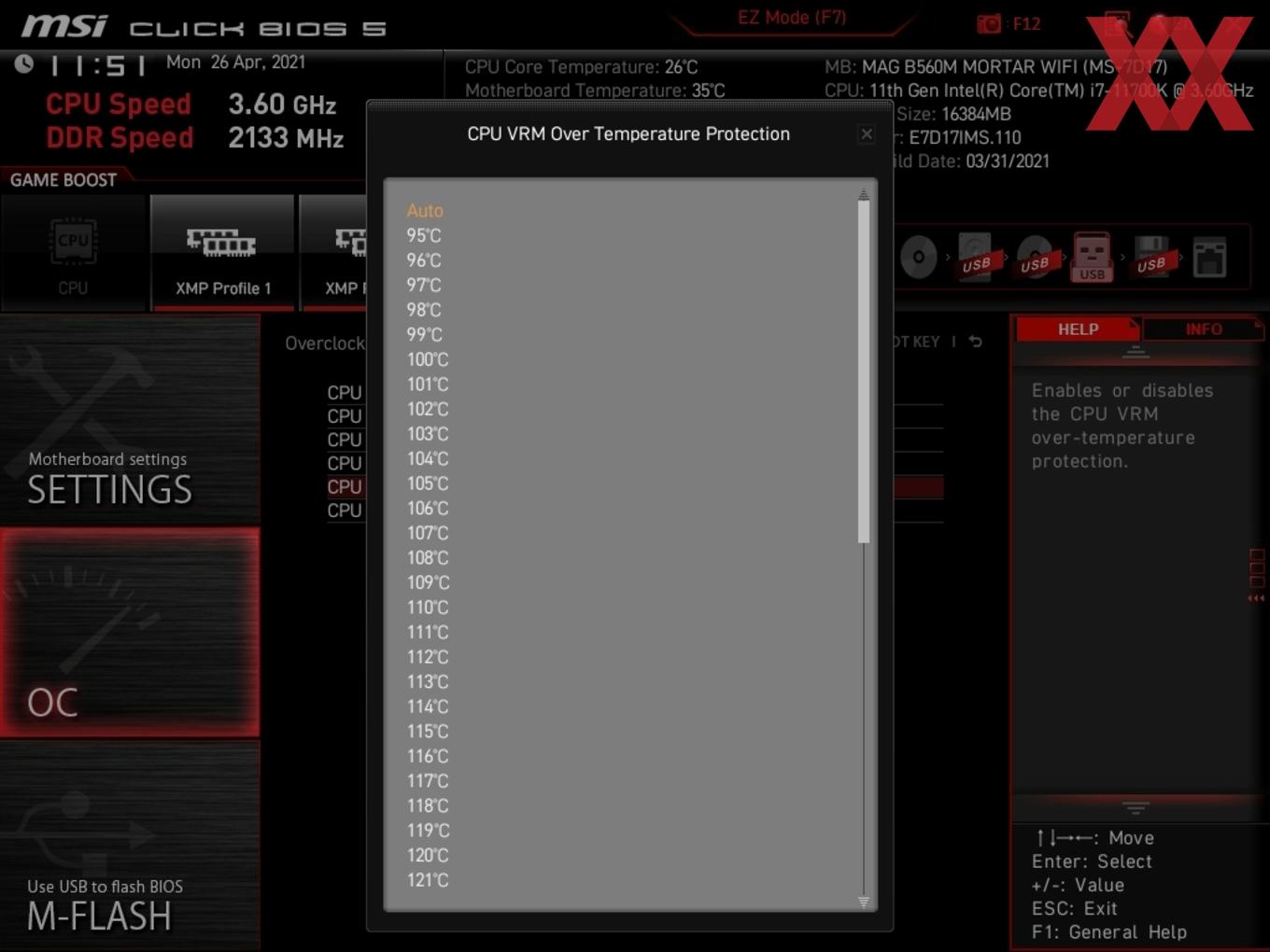

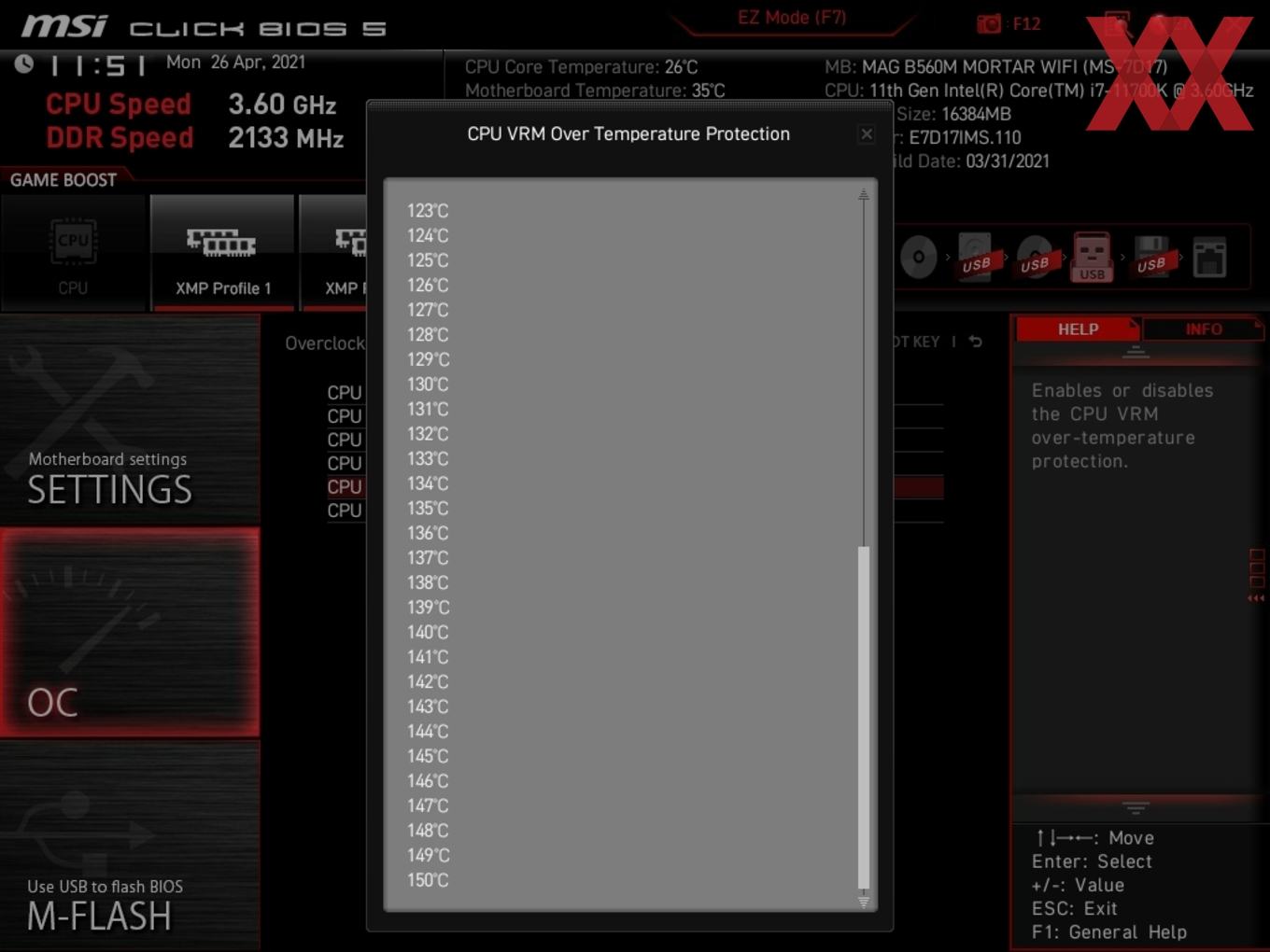

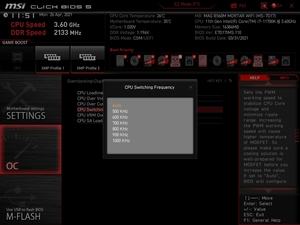

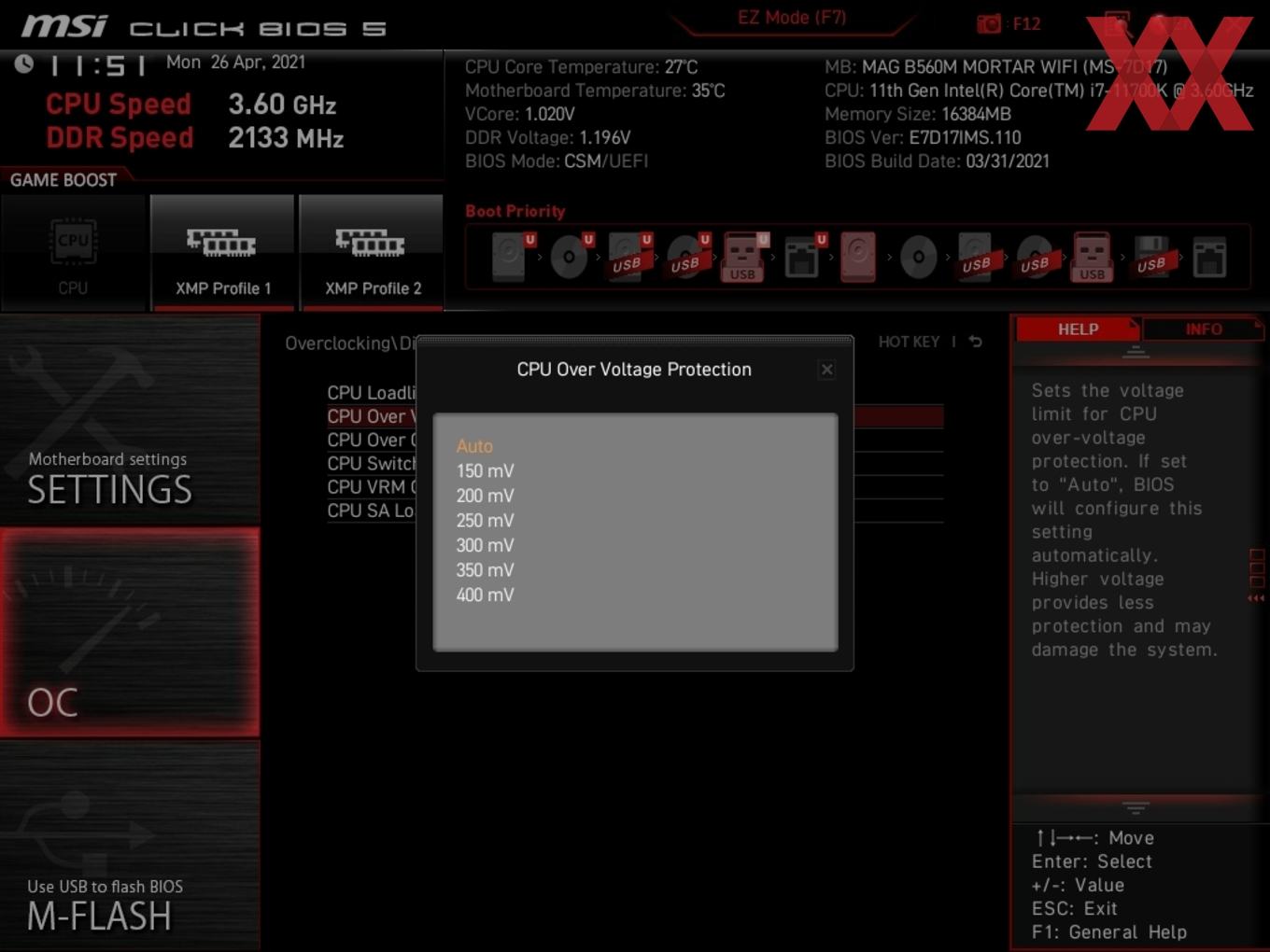

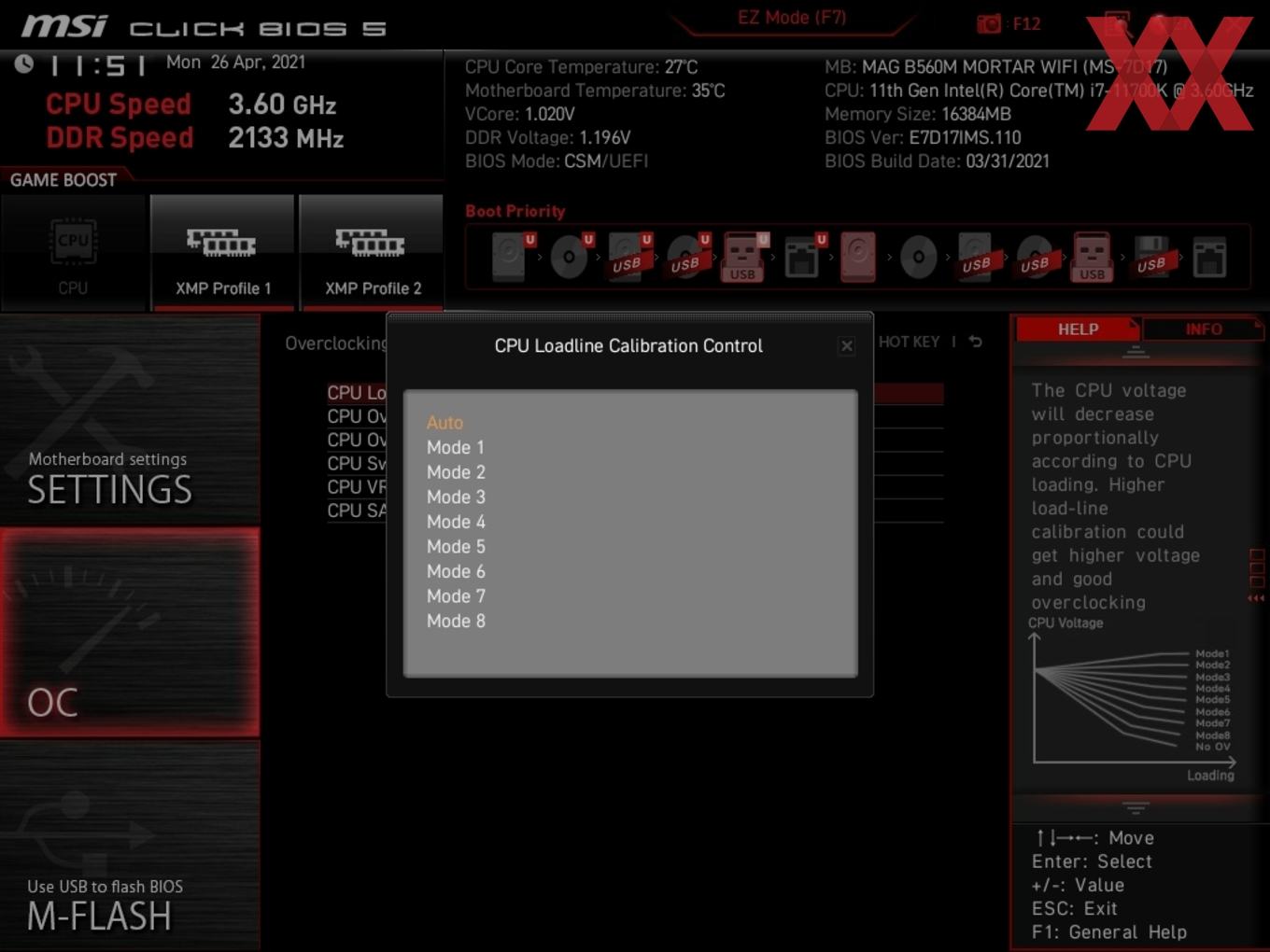

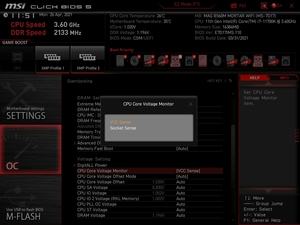

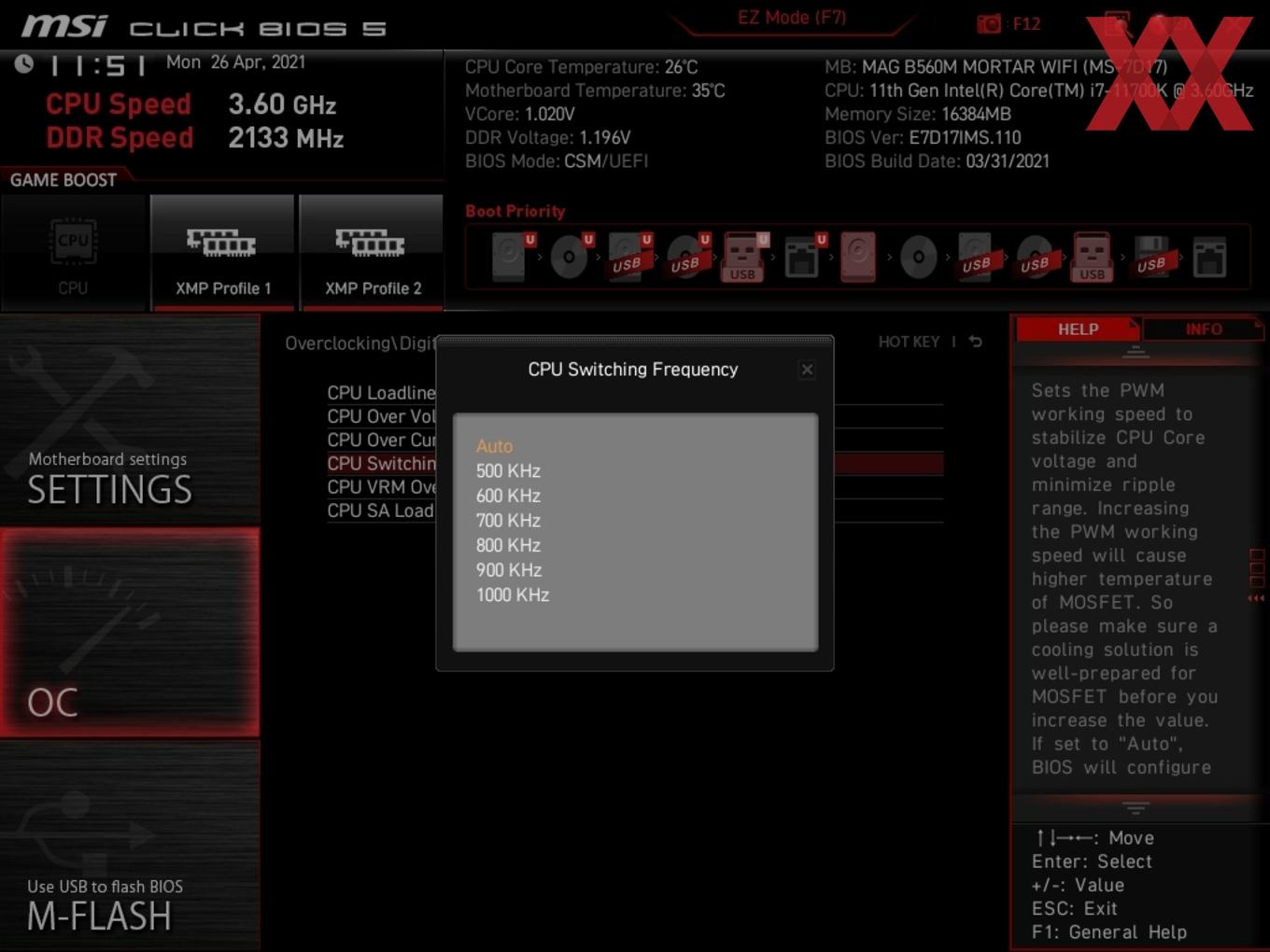

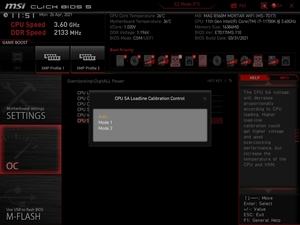

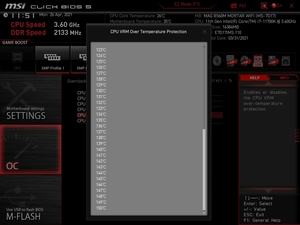

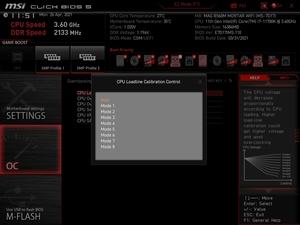

CPU-Phasen/Spulen 15 Stück (12+2+1)
14x SinoPower SM4337NSKP (55A) und
SM4503NHKP (80A) (VCore + GT)
1x DA46AB (SA, ?A)
Preis MSI MAG B560M MORTAR WIFI: ab 165 Euro
MSI MAG B560M MORTAR: ab 150 Euro
Webseite MSI MAG B560M MORTAR WIFI
MSI MAG B560M MORTAR

Southbridge-/CPU-Features
Chipsatz Intel B560

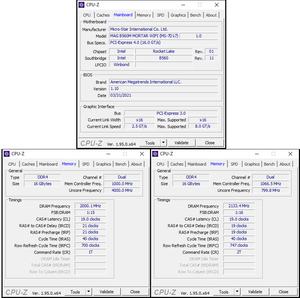

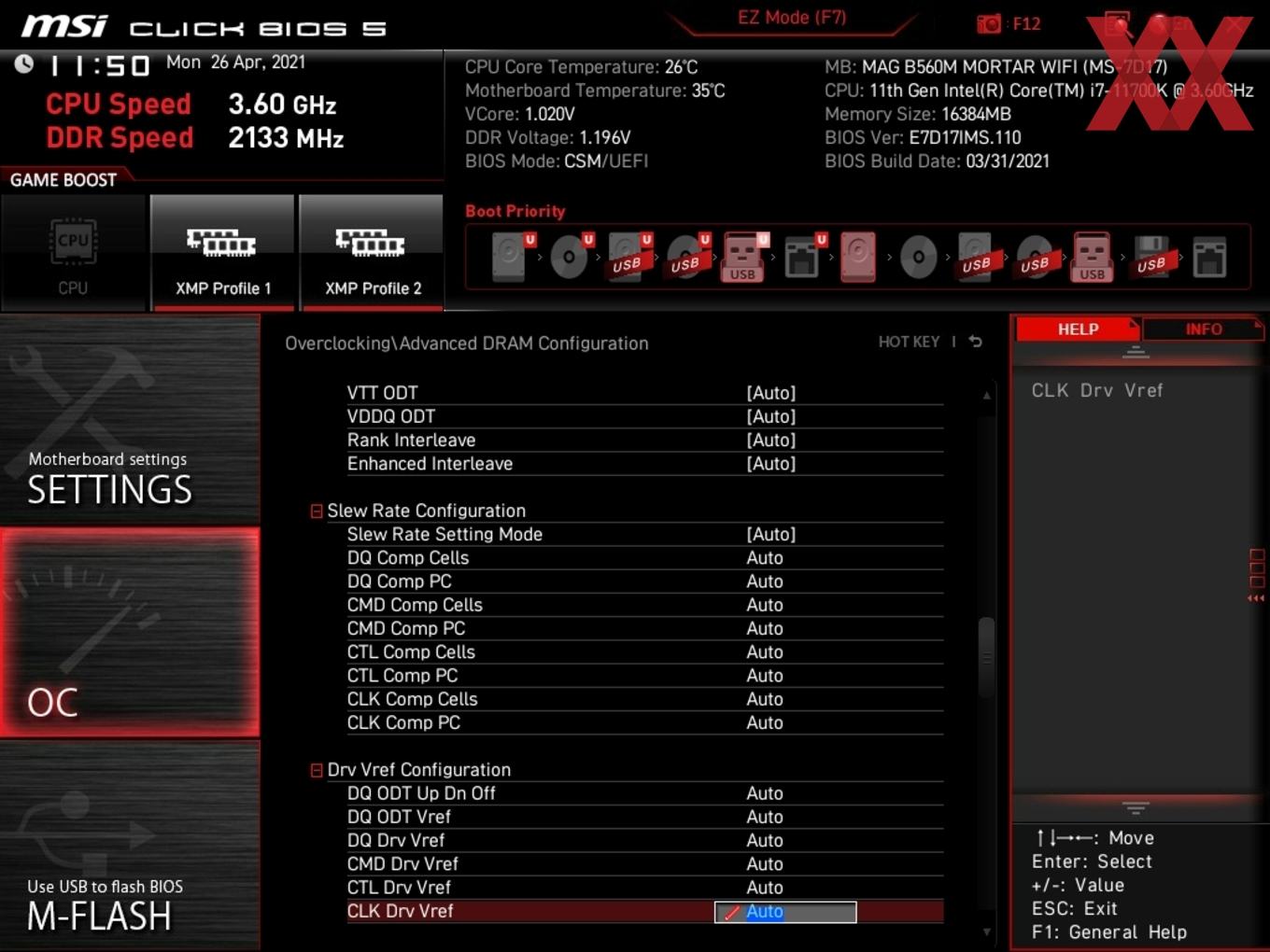

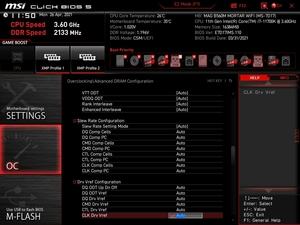

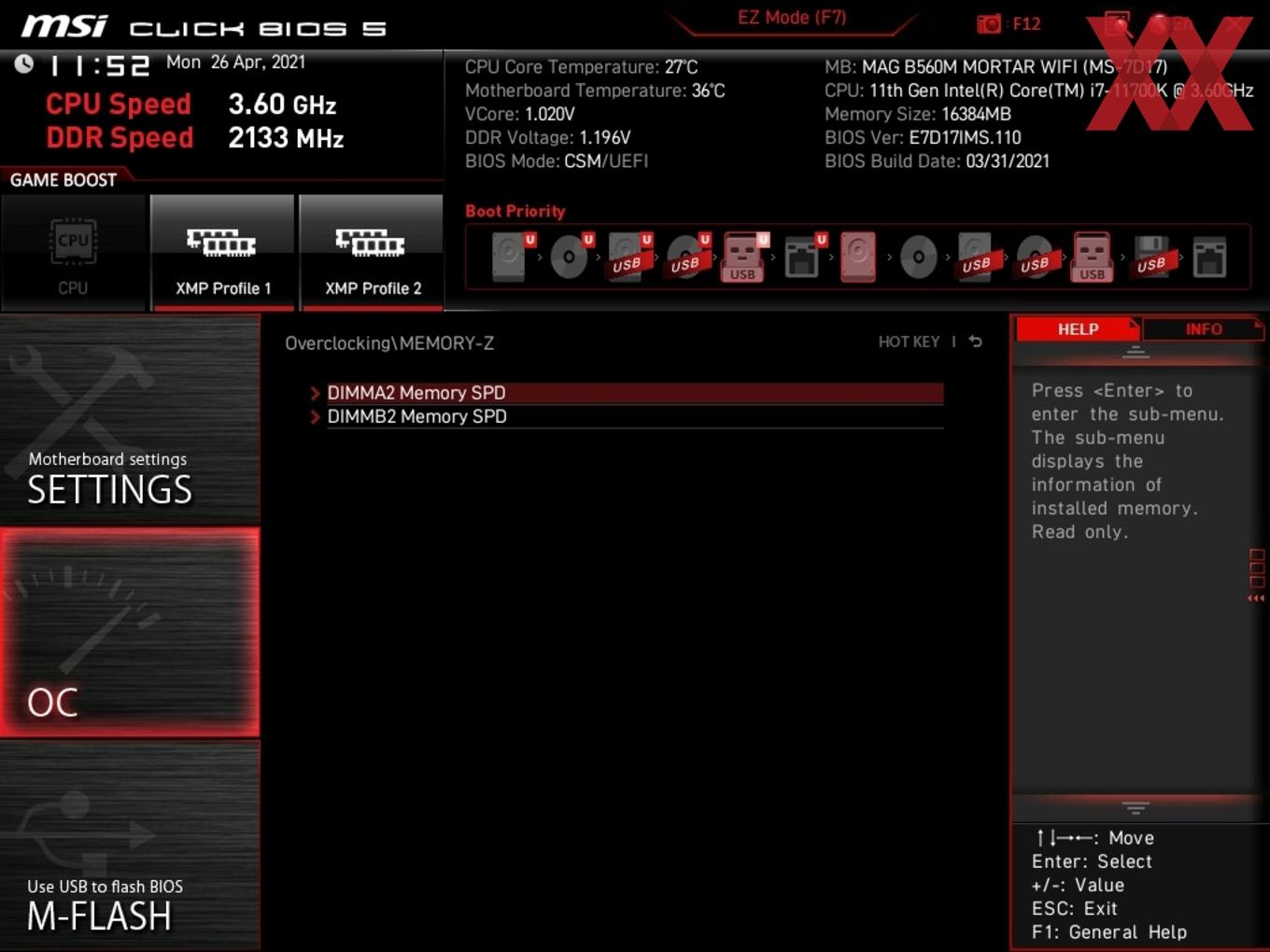

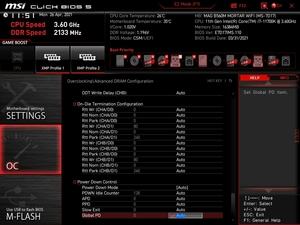

Speicherbänke
und Typ

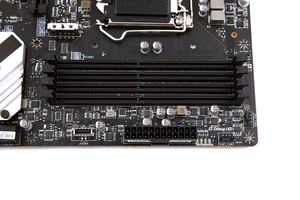

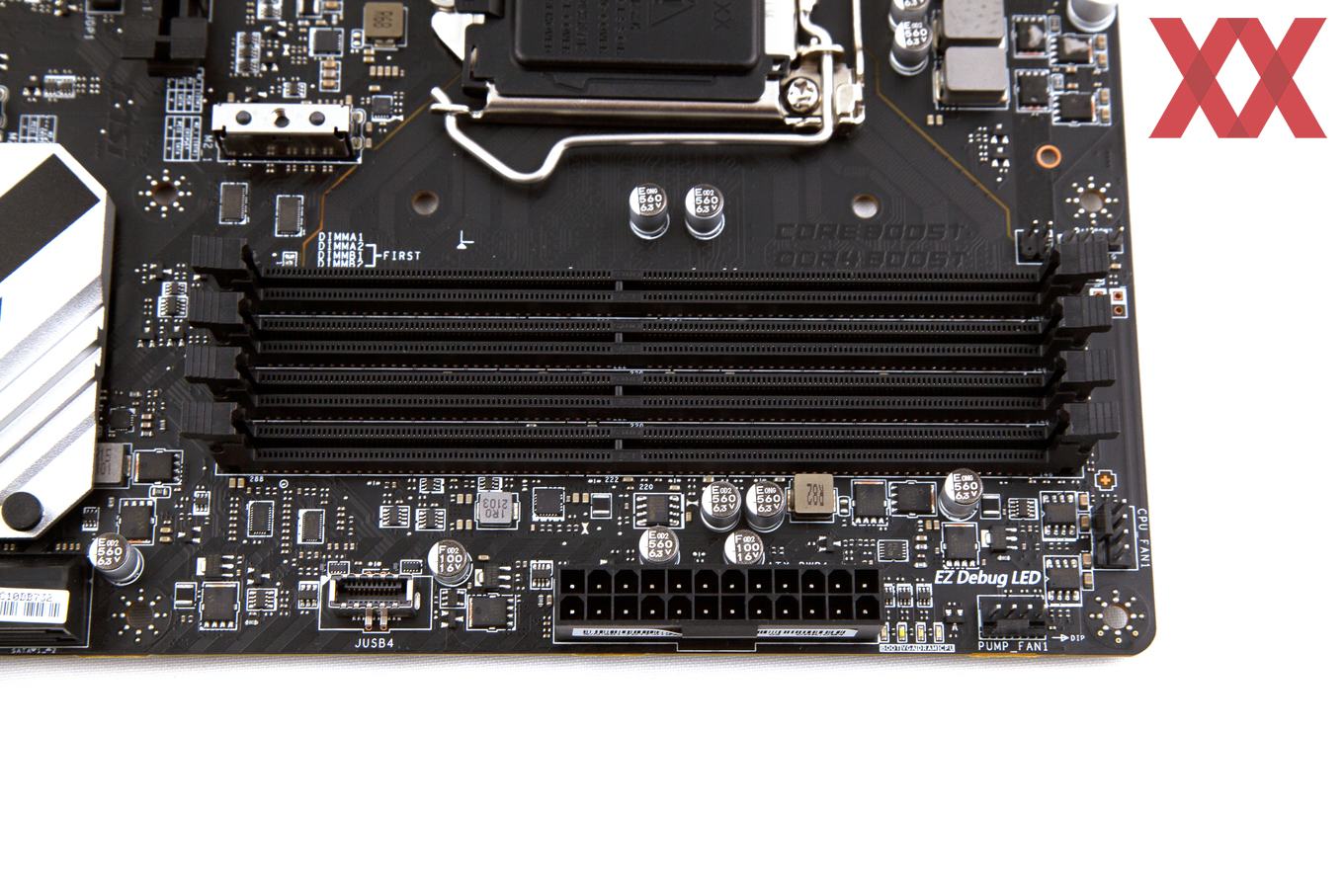

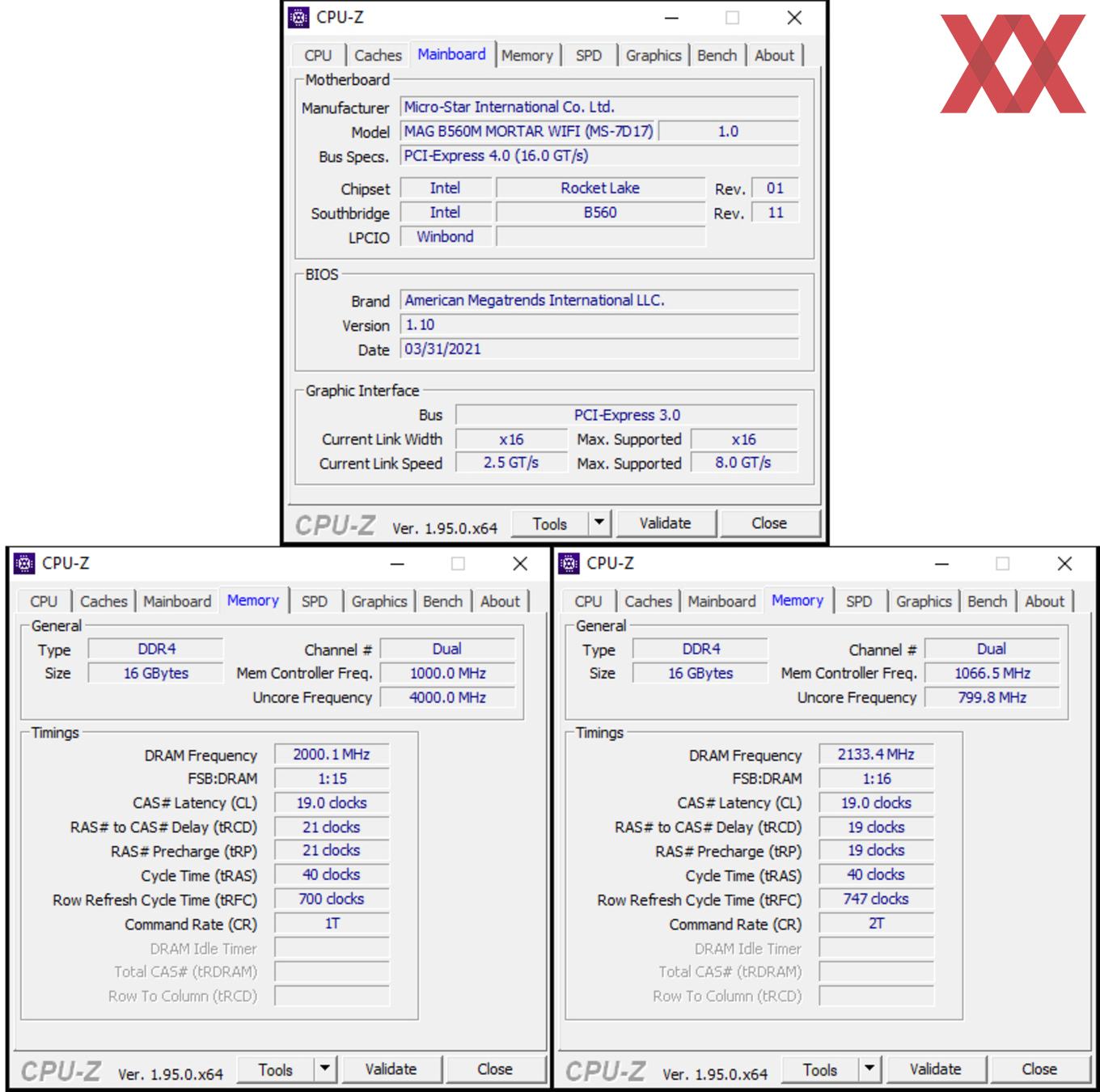

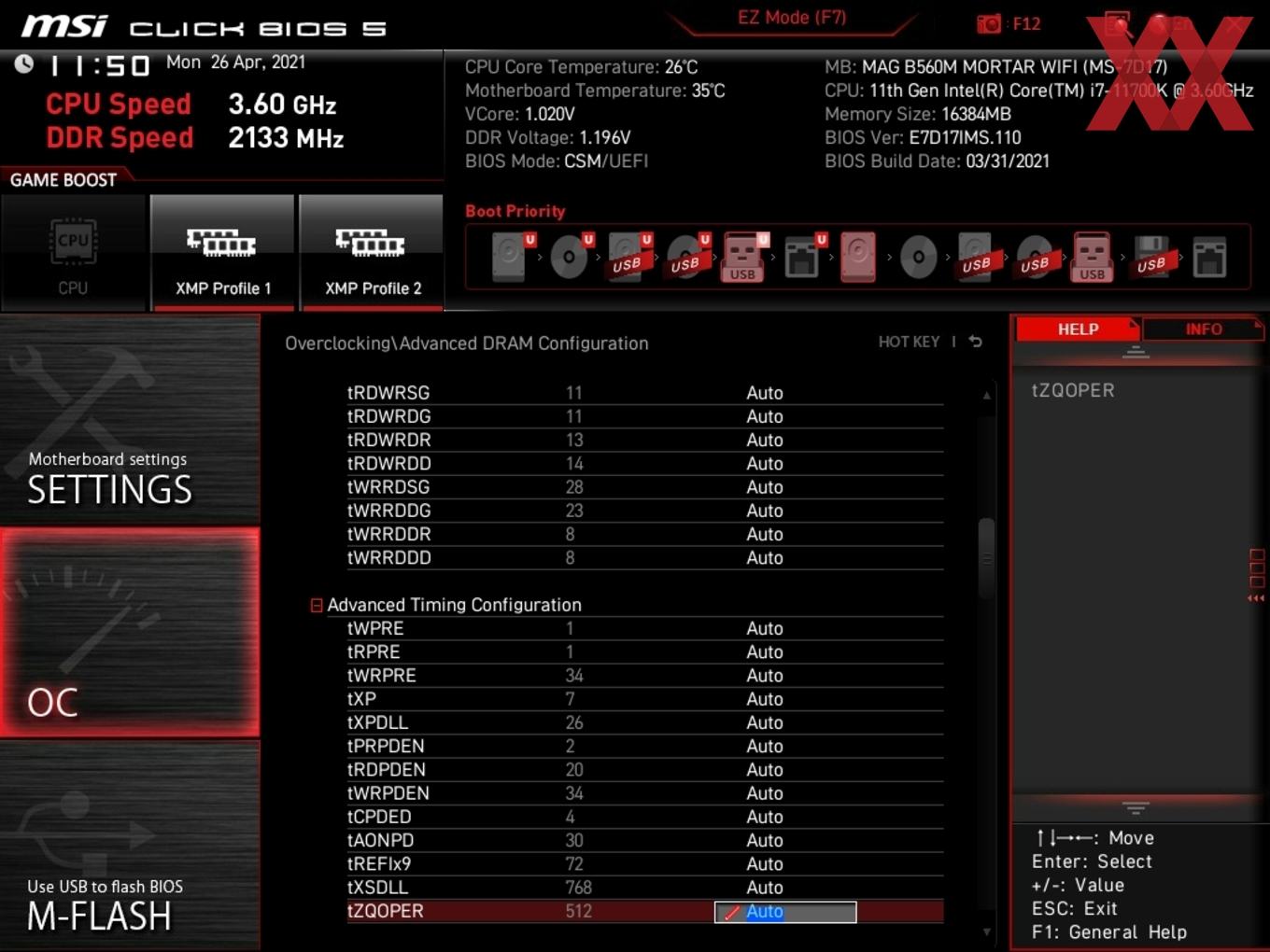

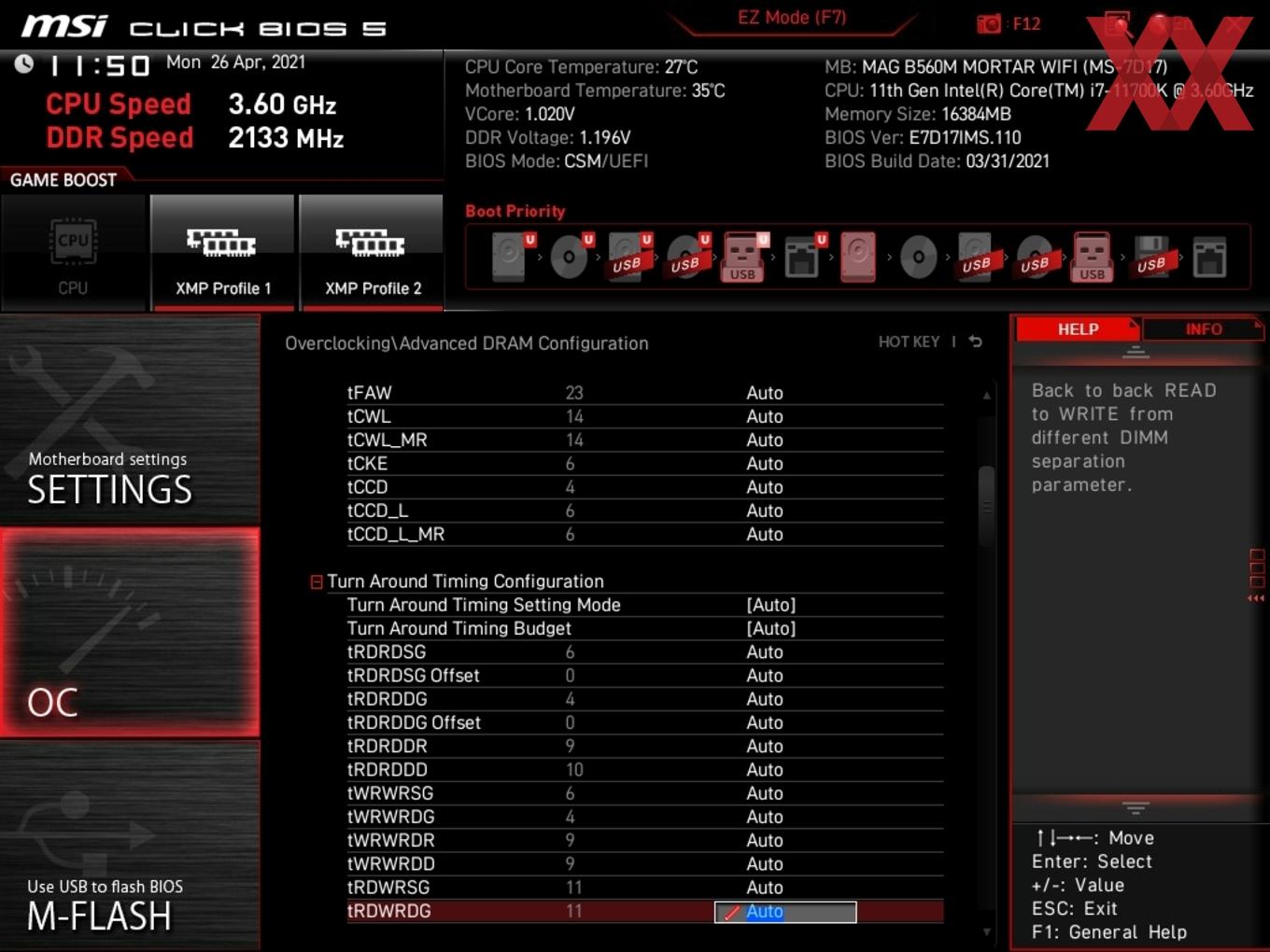

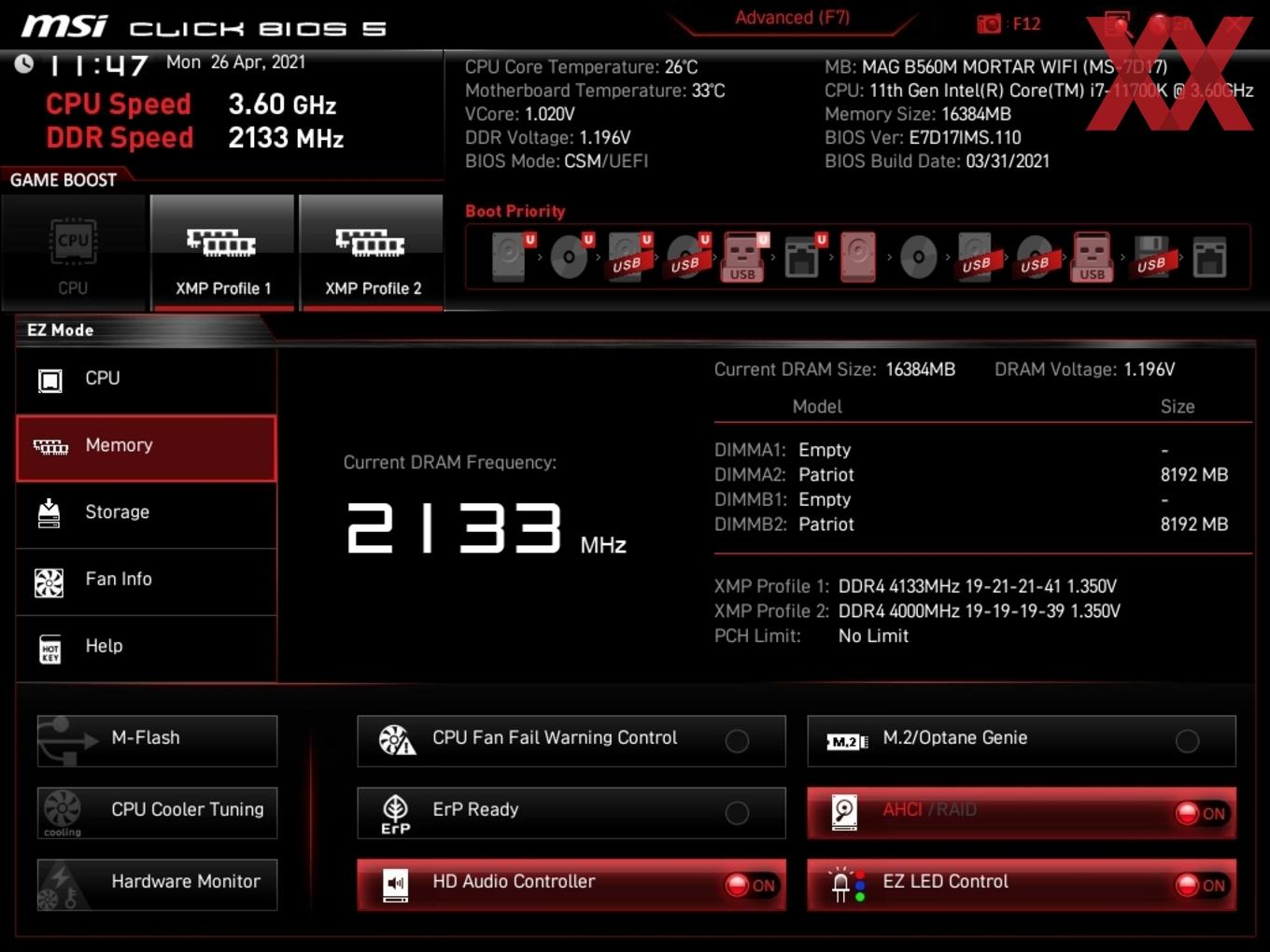

4x DDR4 (Dual-Channel),

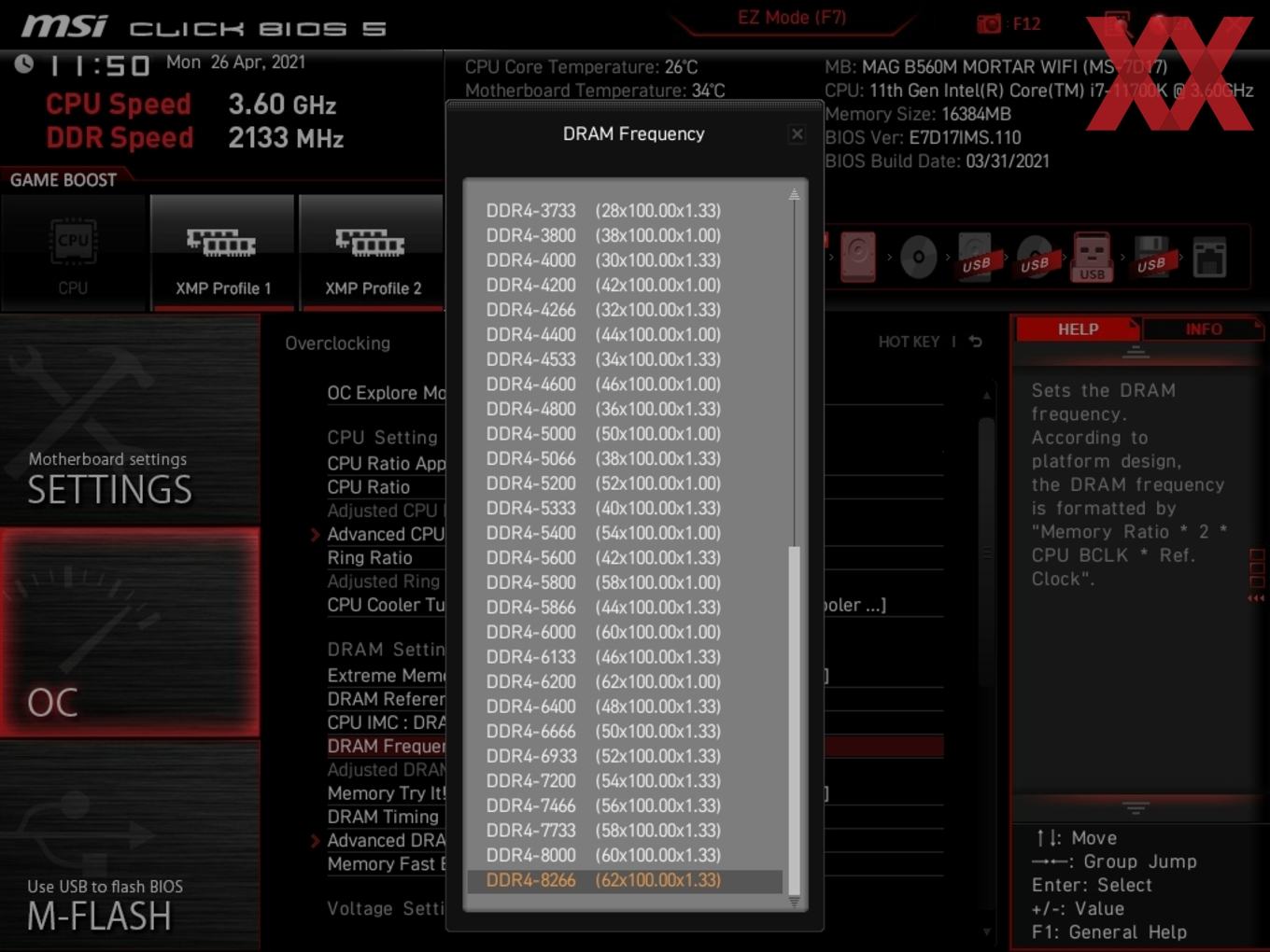

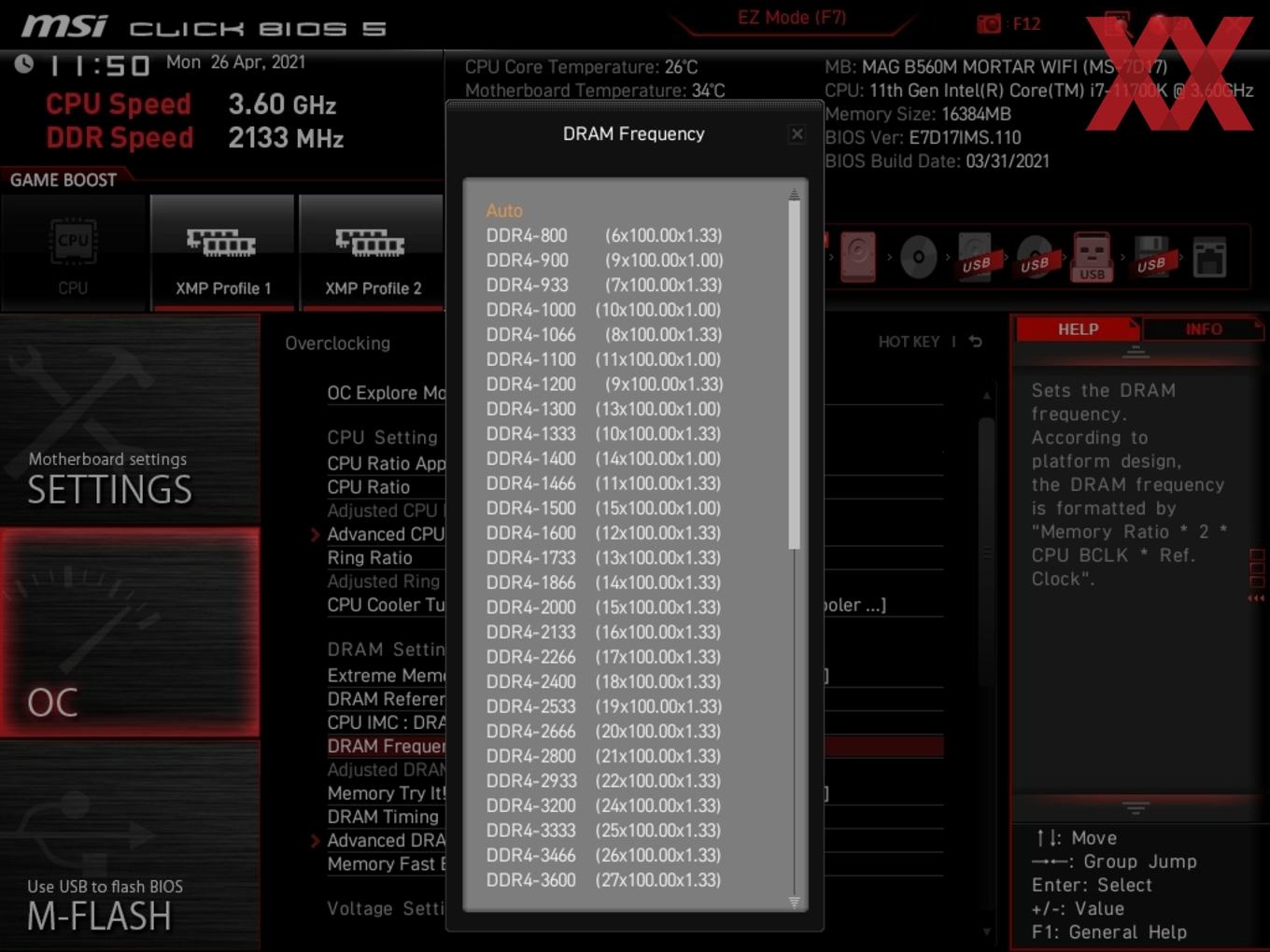

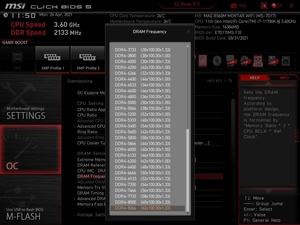

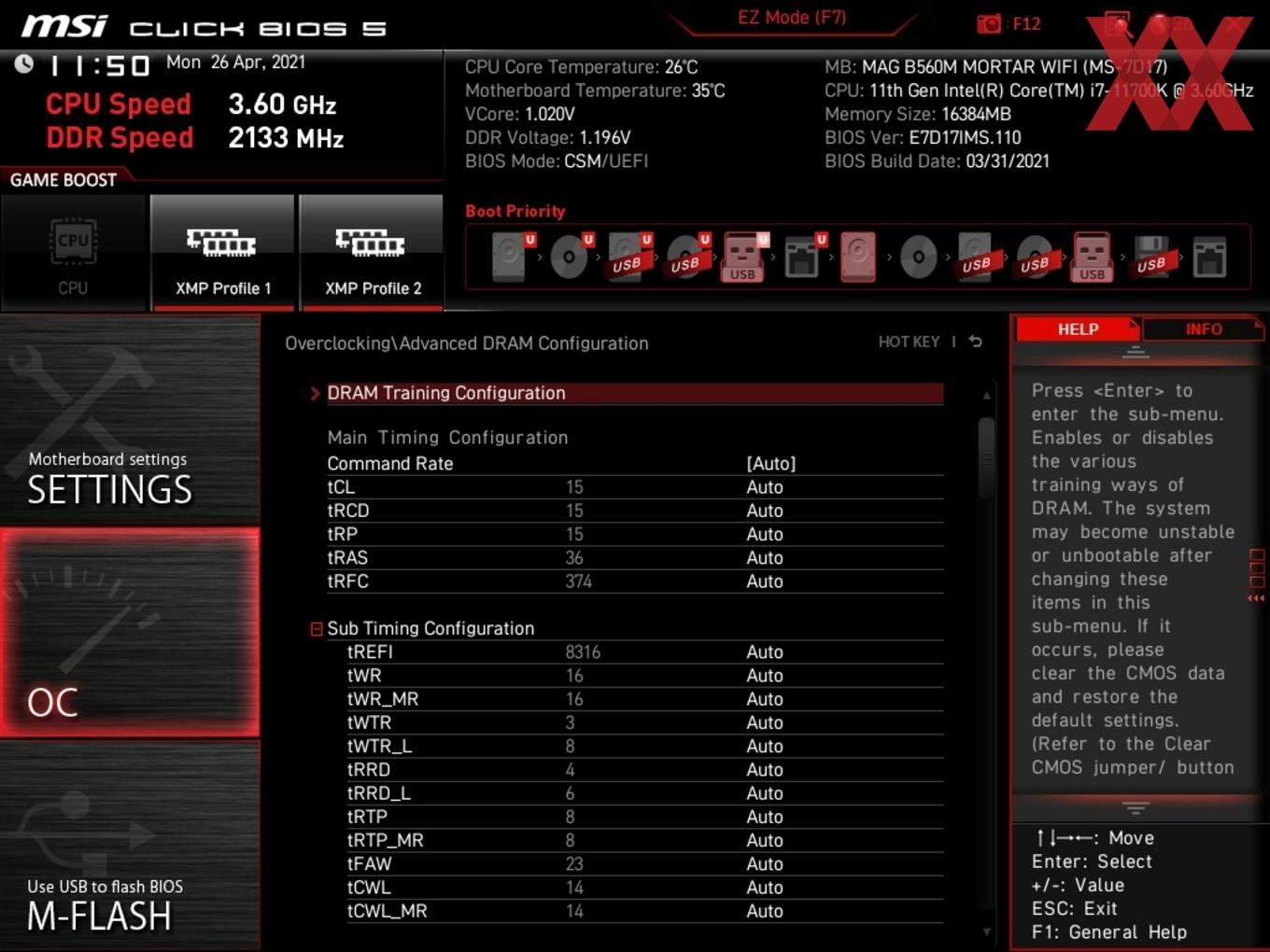

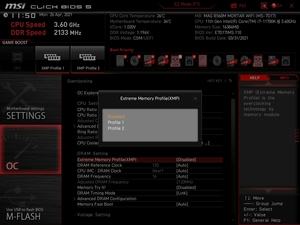

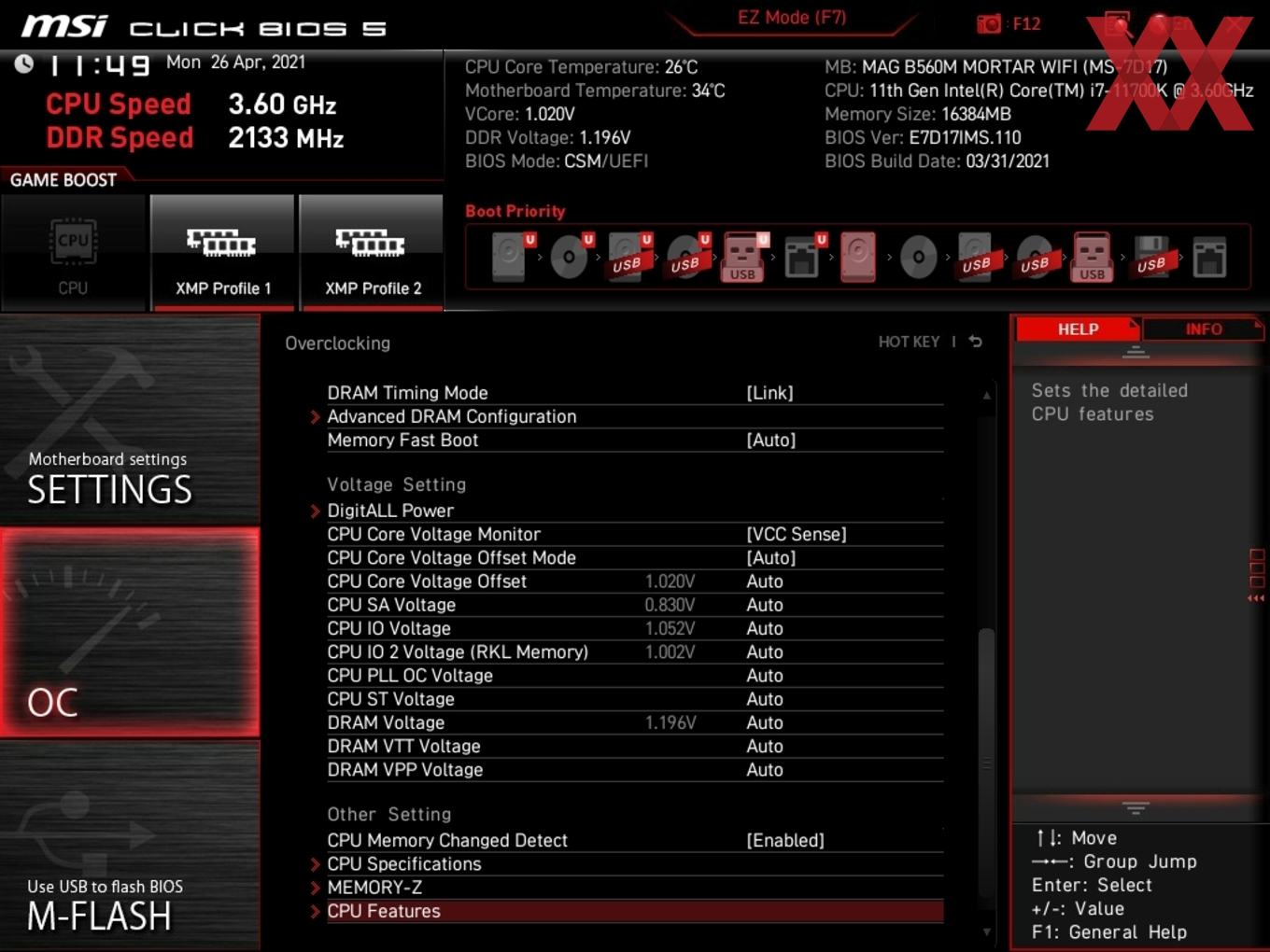

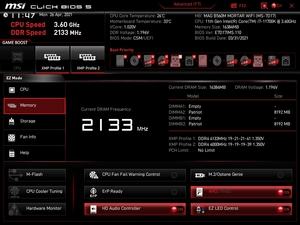

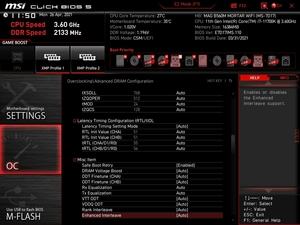

bis effektiv 5.066 MHz
Speicherausbau max. 128 GB UDIMM Non-ECC
SLI / CrossFire CrossfireX (2-Way)

Onboard-Features

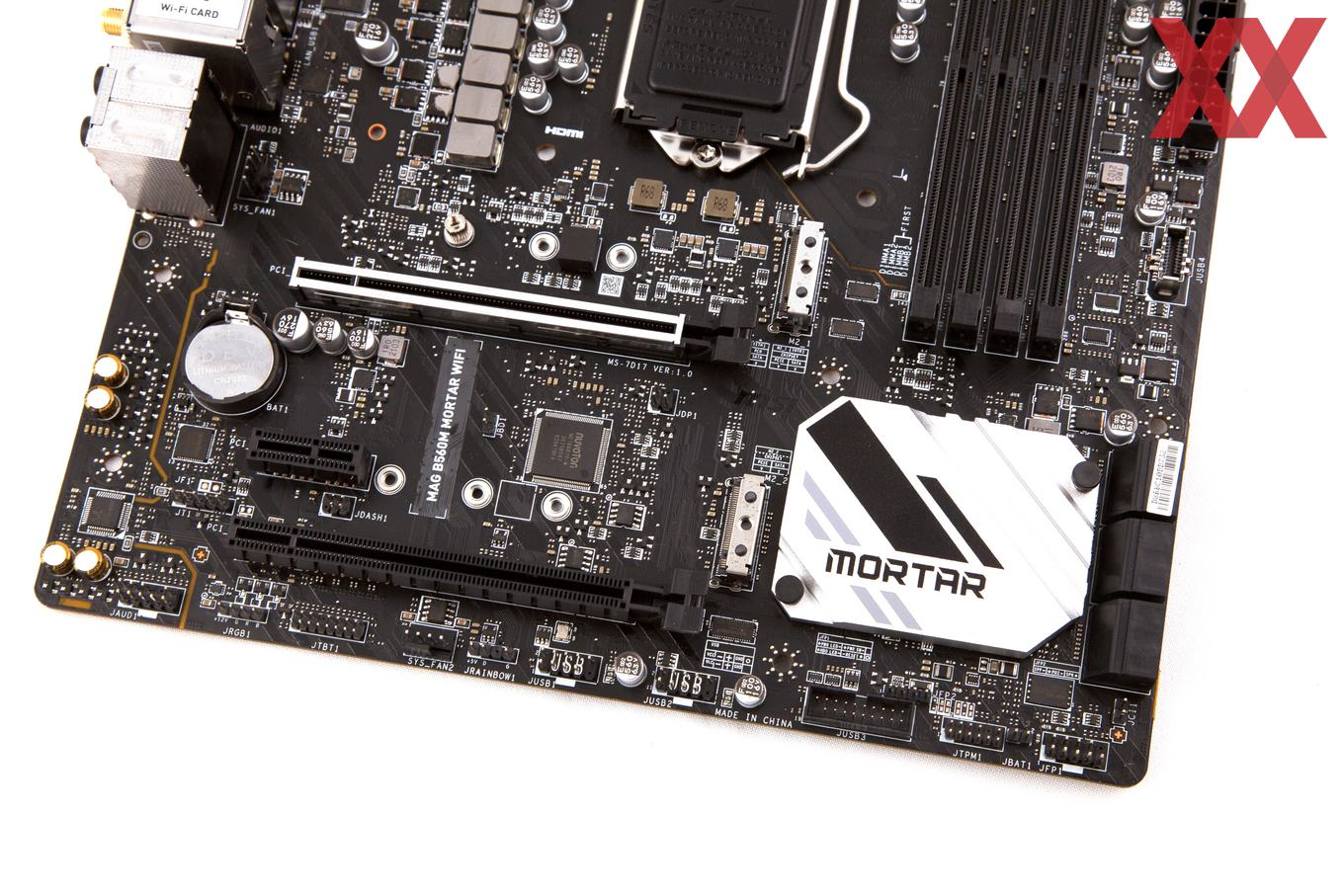

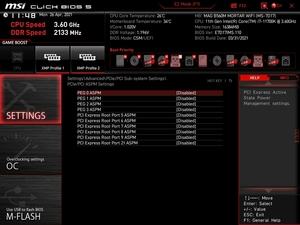

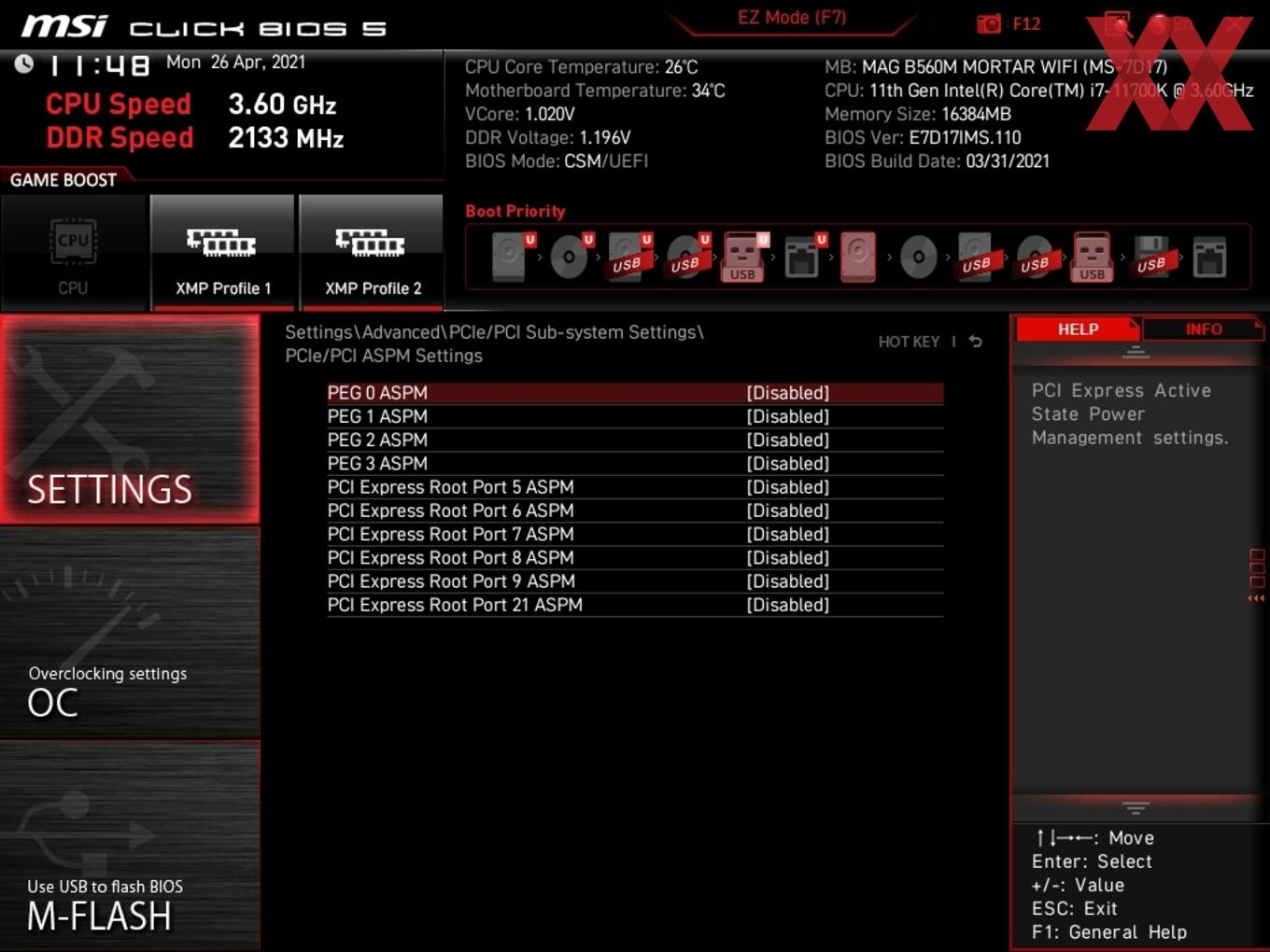

PCI-Express-Slots 1x PCIe 4.0 x16 (x16) über CPU (*1)

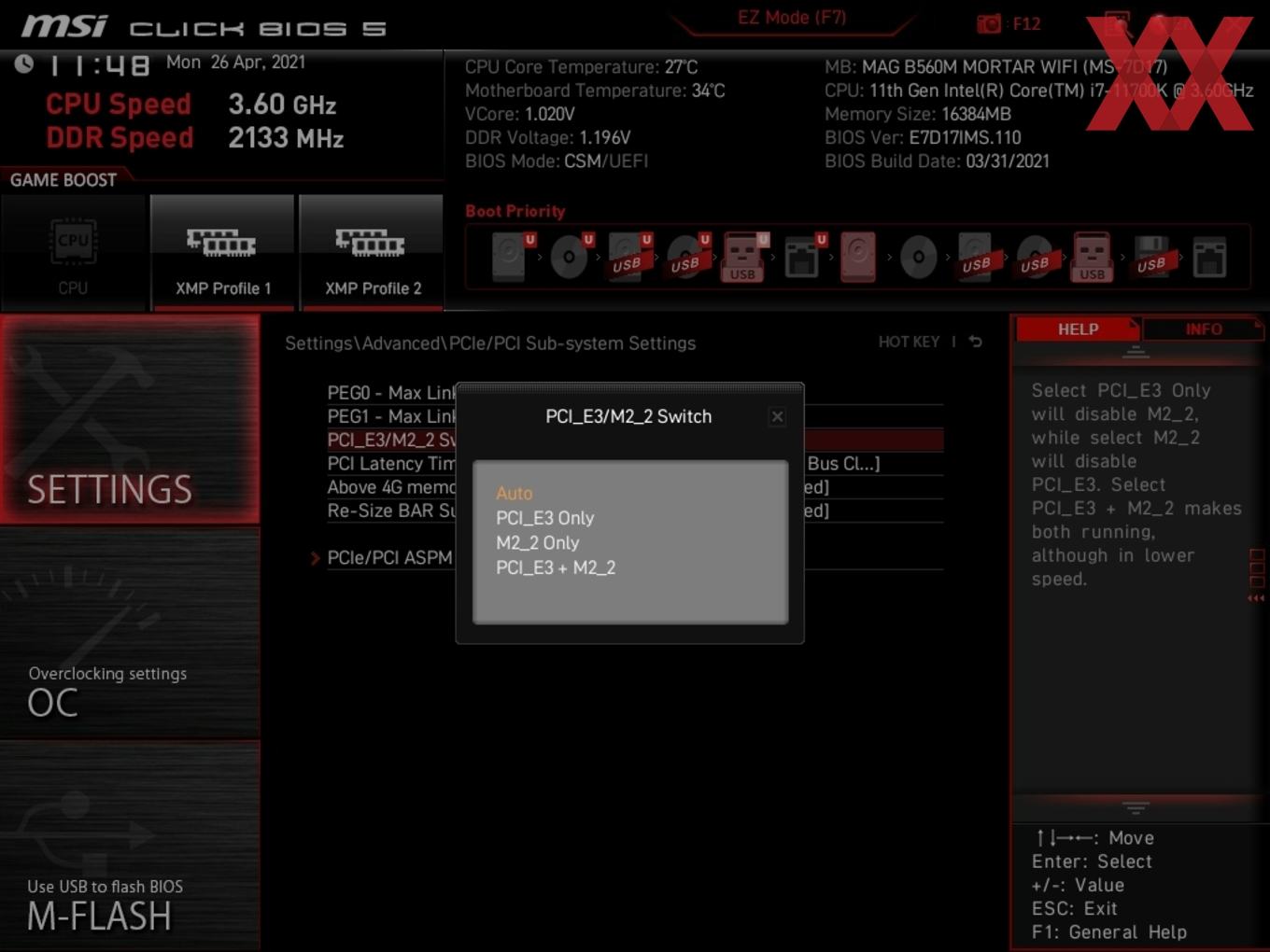

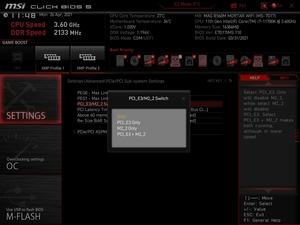

1x PCIe 3.0 x16 (x4) über Intel B560 (shared)
1x PCIe 3.0 x1 über Intel B560

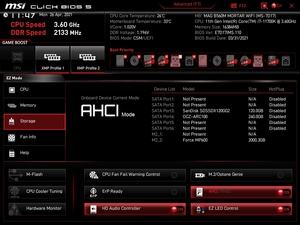

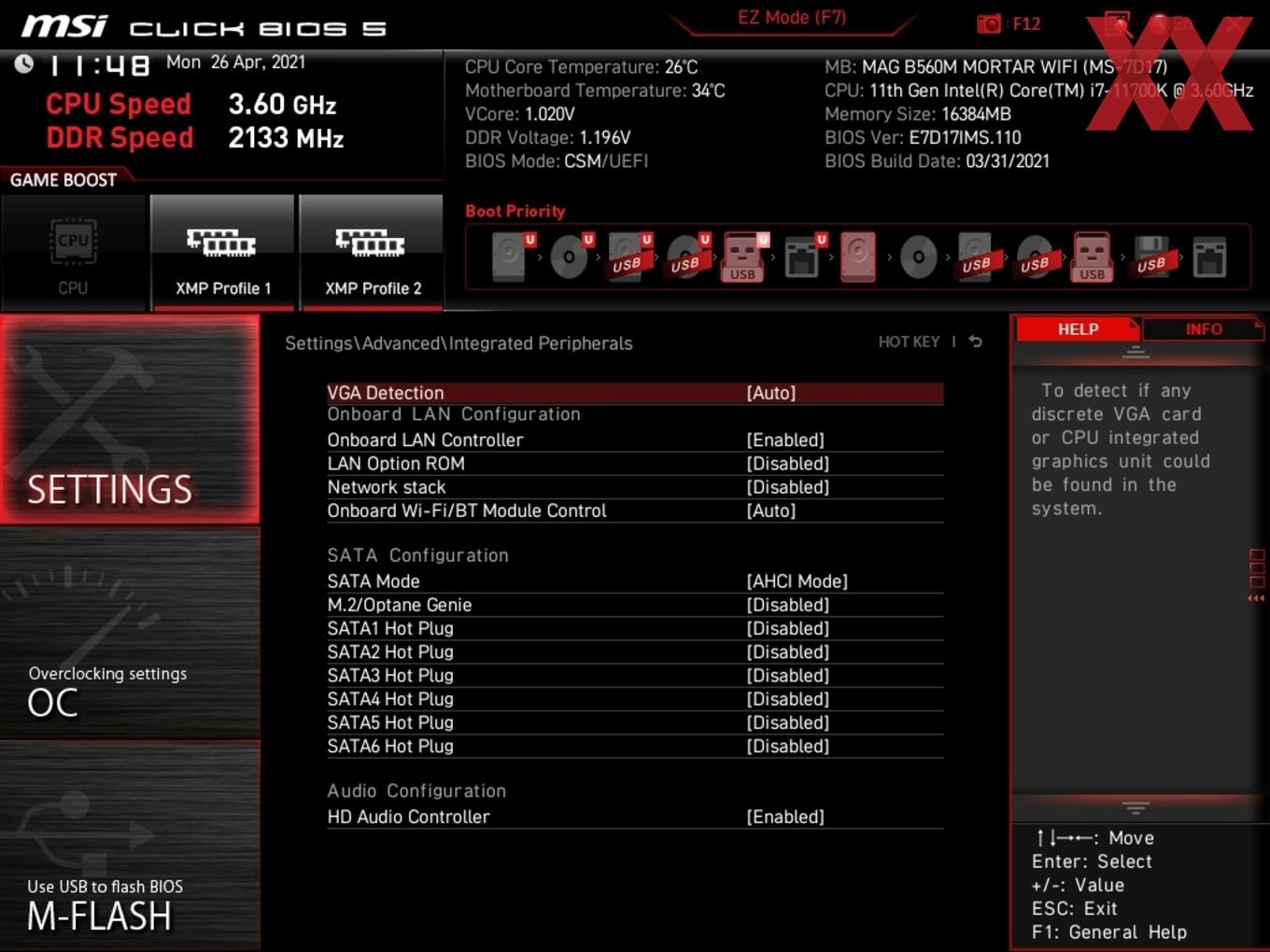

SATA(e)-, SAS-
und M.2/U.2-Schnittstellen

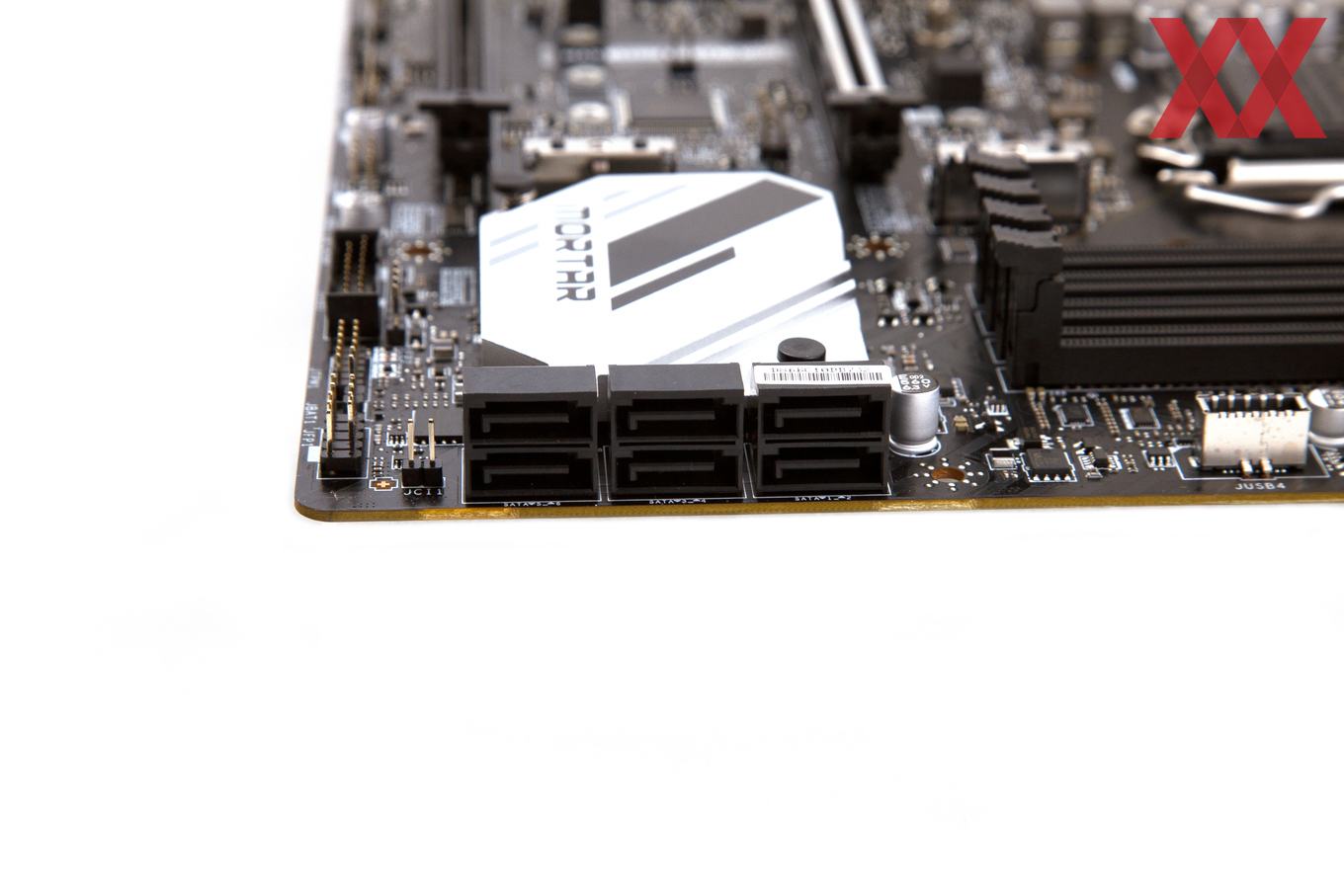

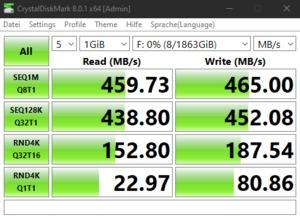

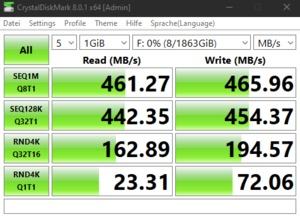

6x SATA 6GBit/s über Intel B560

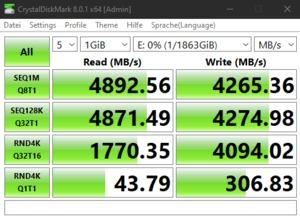

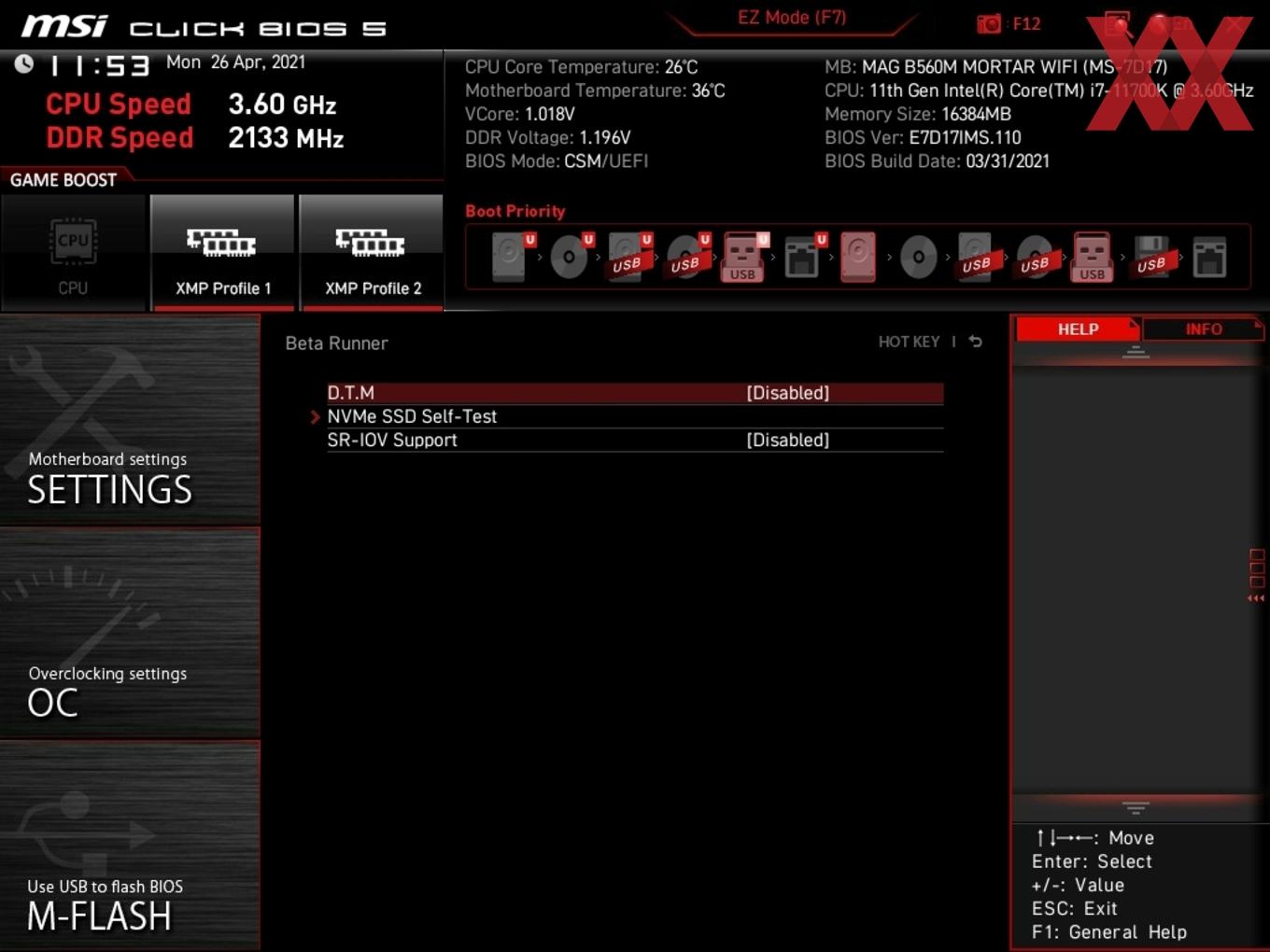

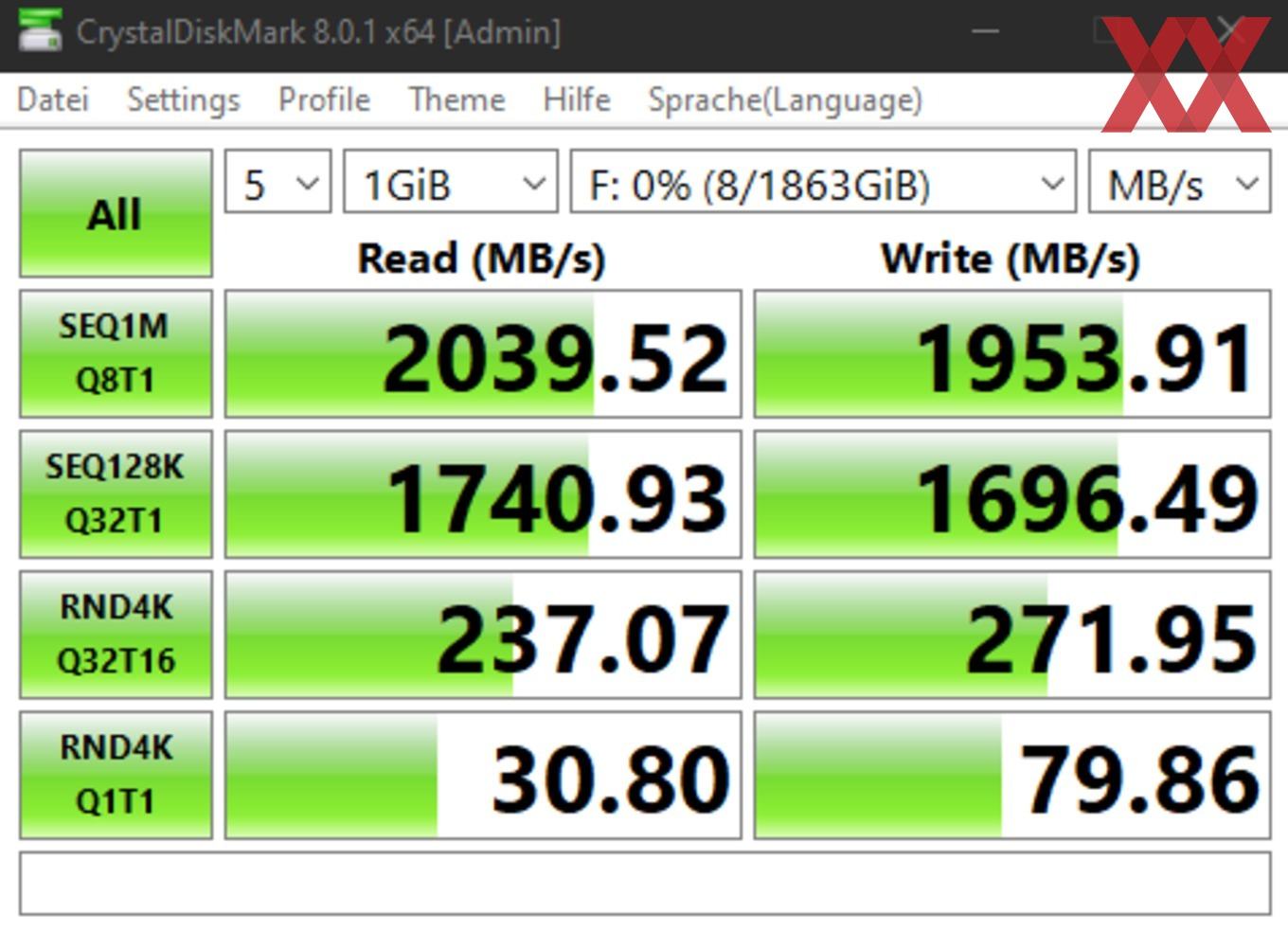

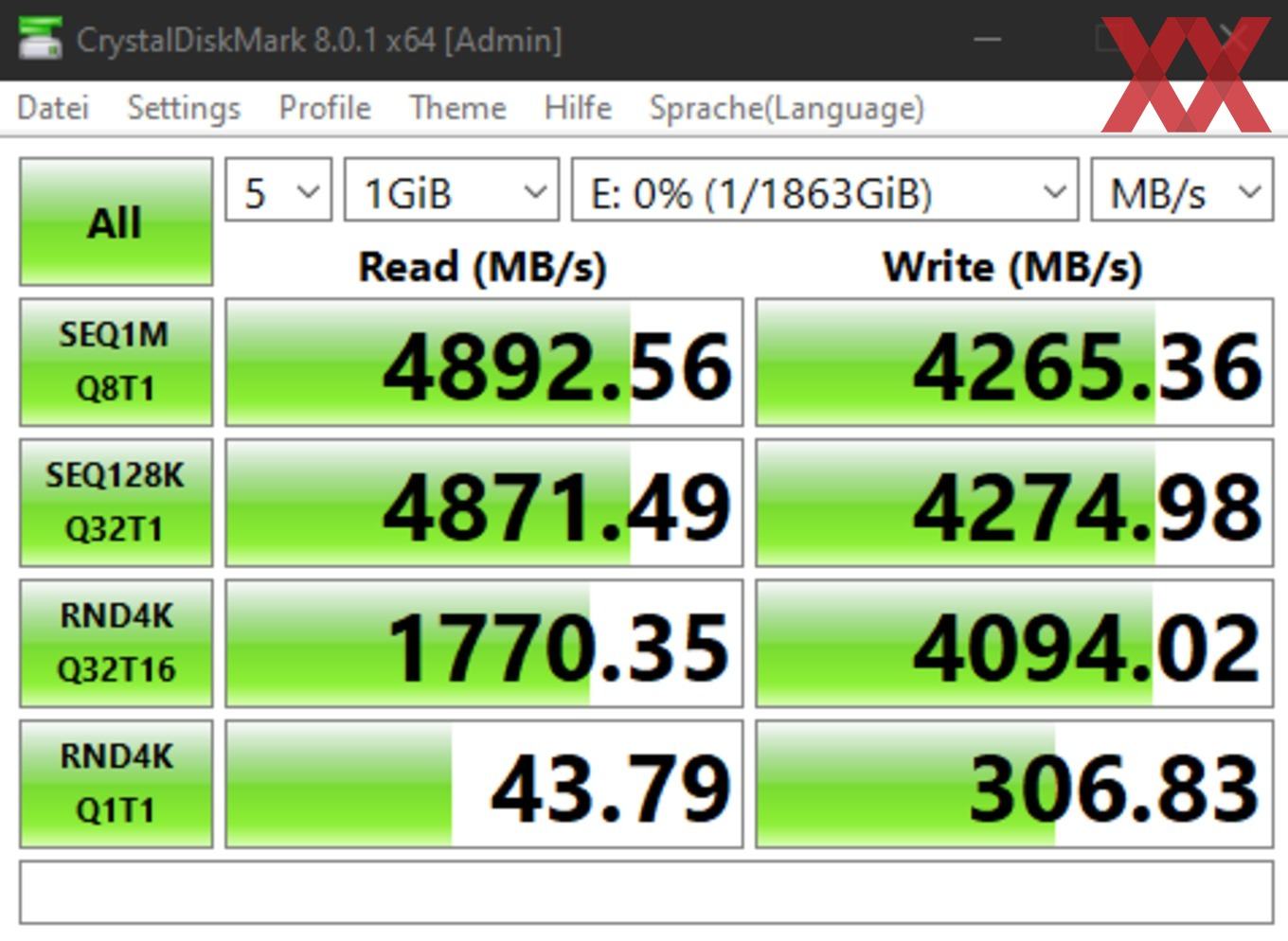

1x M.2 M-Key (PCIe 4.0 x4 über CPU) (*1)
1x M.2 M-Key (PCIe 3.0 x4 über Intel B560)

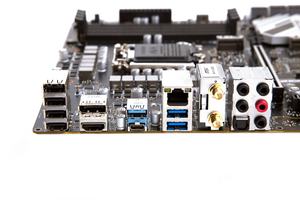

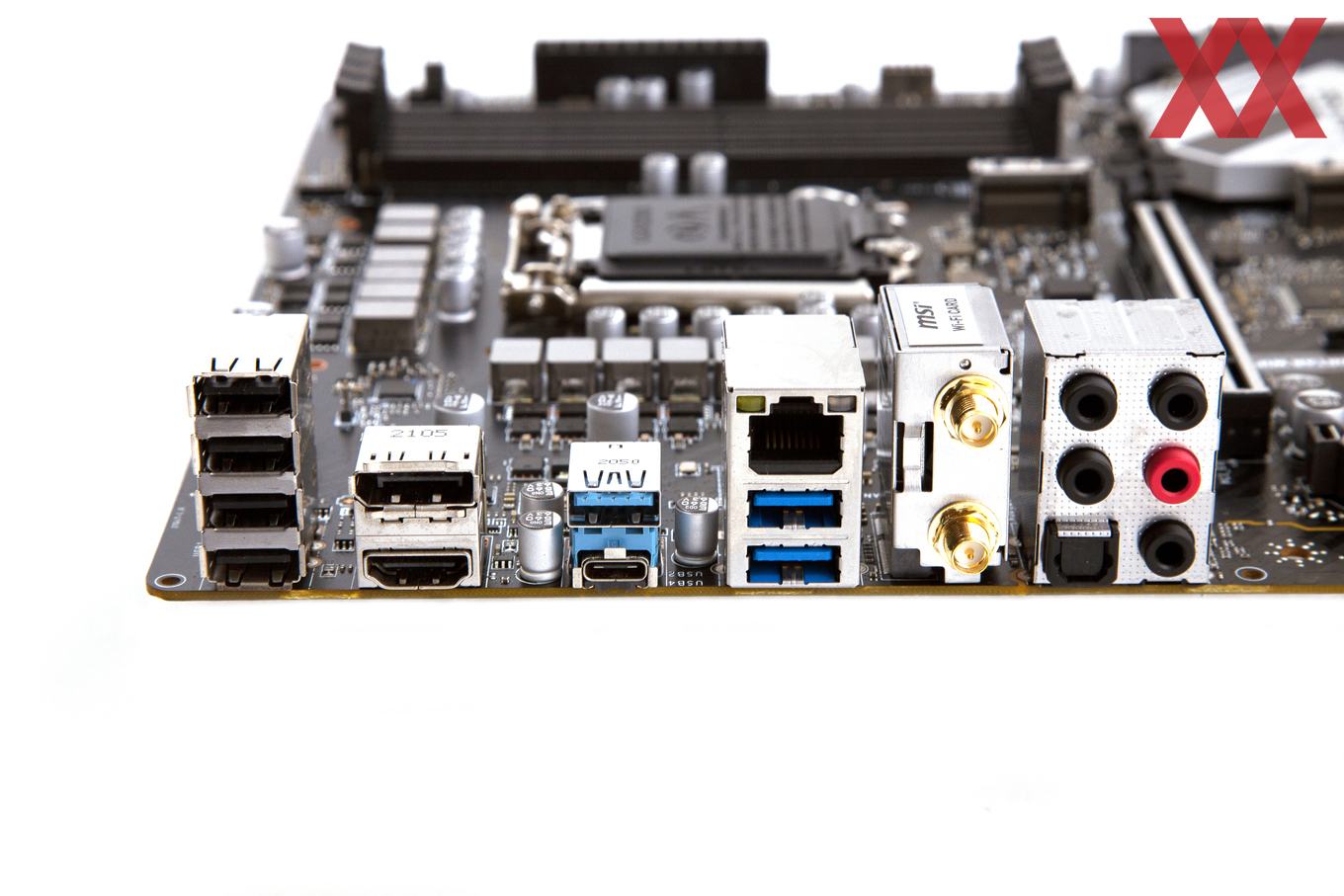

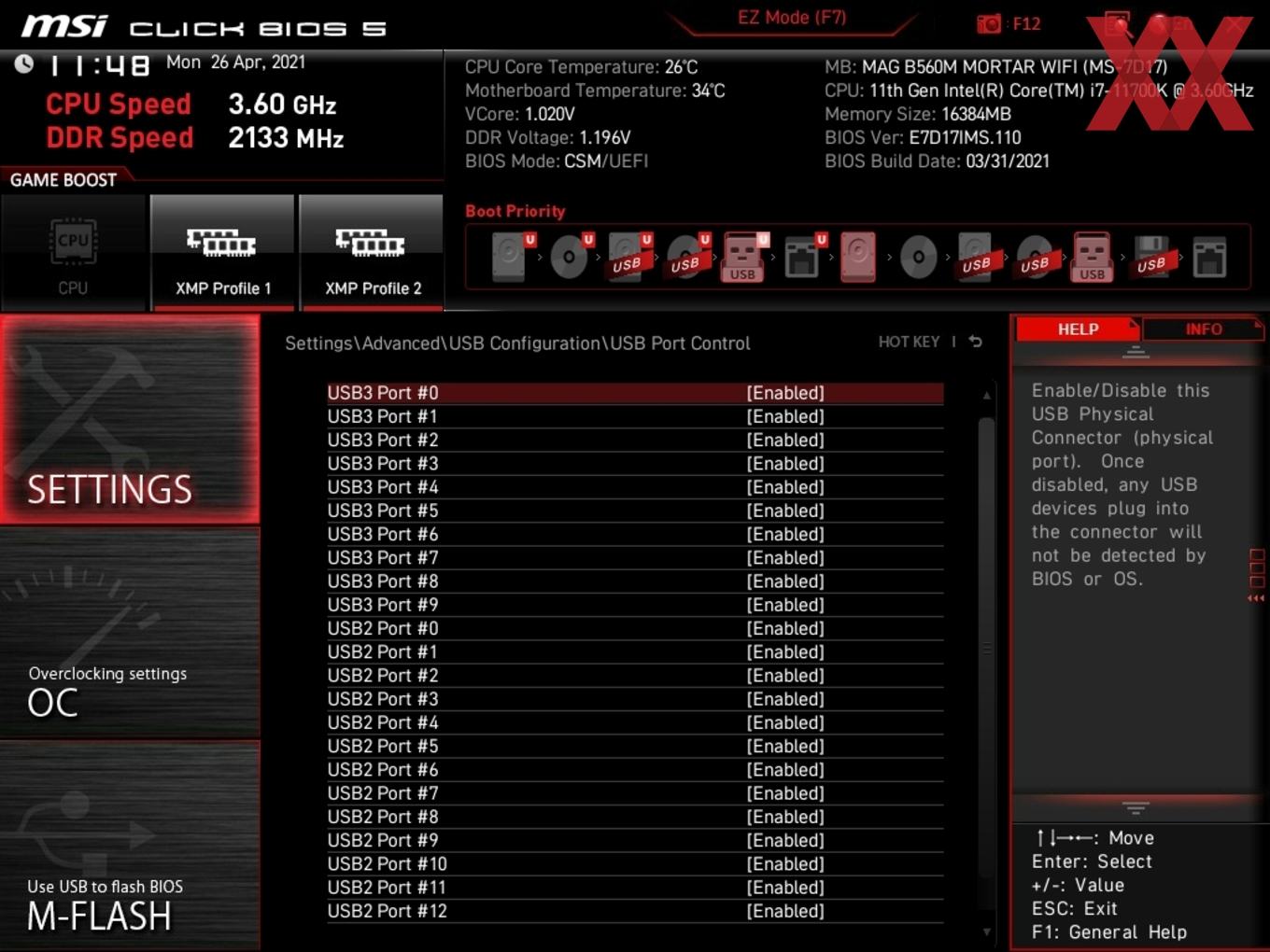

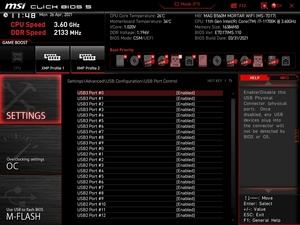

USB 1x USB 3.2 Gen2x2 (1x extern) über Intel B560,
1x USB 3.2 Gen2 (1x intern) über Intel B560,
5x USB 3.2 Gen1 (3x extern, 2x intern), 2x über Intel B560, 3x über ASM1074 (Hub)
8x USB 2.0 (4x extern, 4x intern), 4x über Intel B560, 4x über GL850G (Hub)

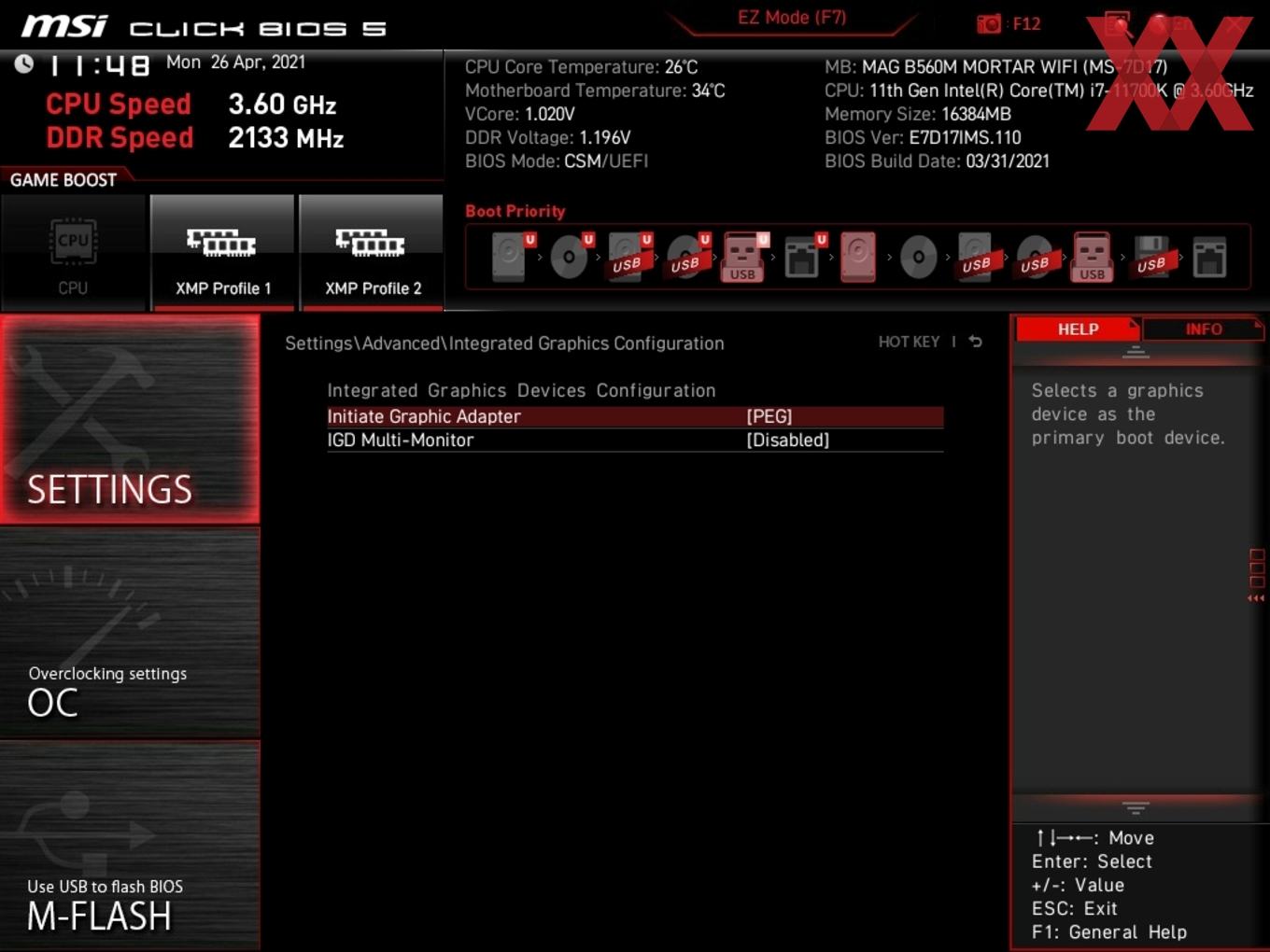

Grafikschnittstellen 1x DisplayPort 1.4
1x HDMI 2.0b
WLAN / Bluetooth WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6E AX210,
Dual-Band, max. 2,4 GBit/s, Bluetooth 5.2 (*2)
(nur bei der WiFi-Version)

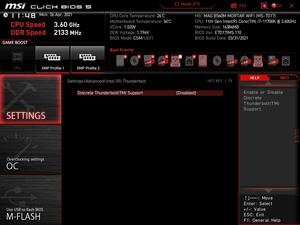

Thunderbolt -

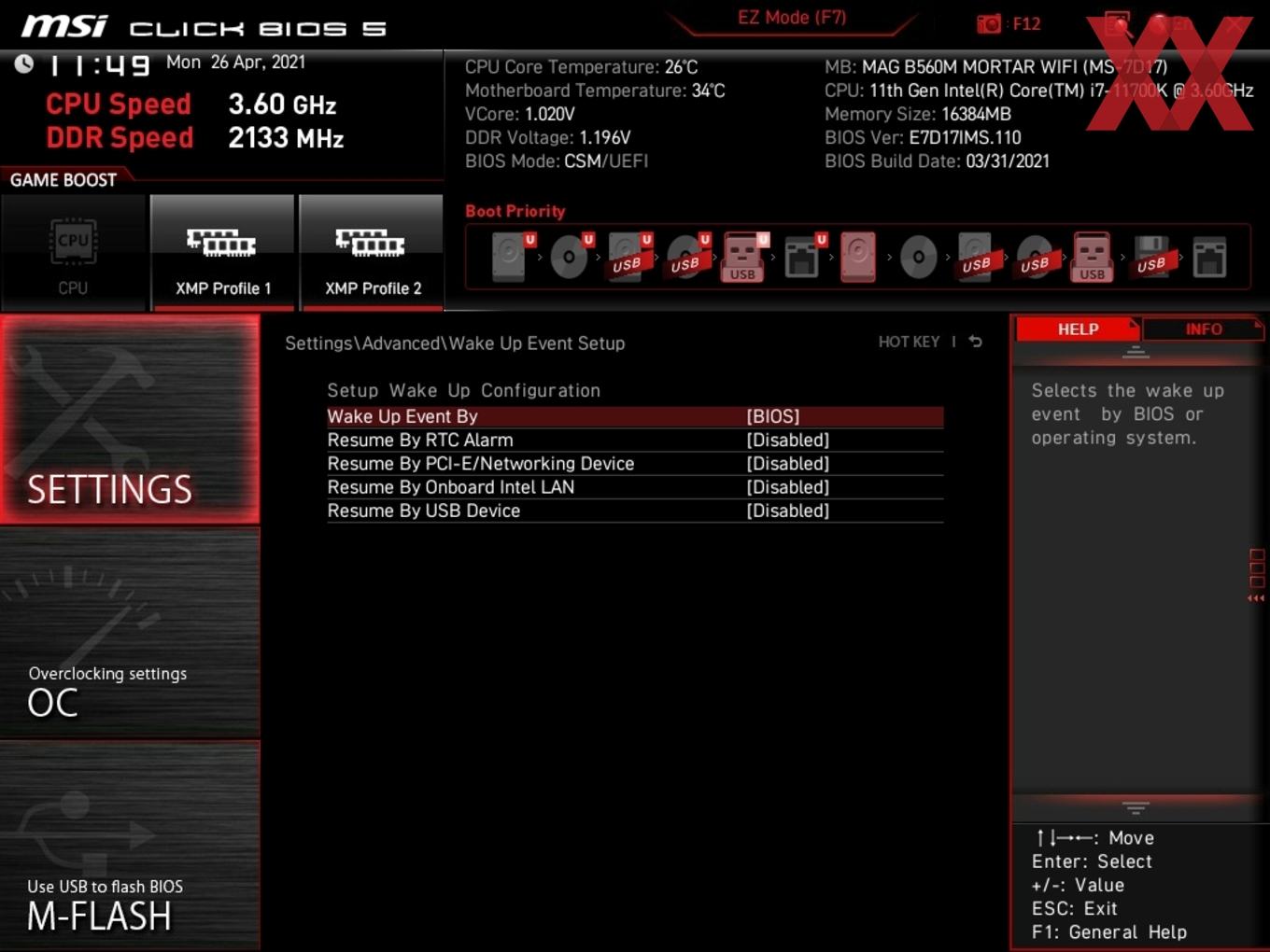

LAN 1x Realtek RTL8125B 2,5-GBit/s-LAN
Audio-Codec
und Anschlüsse
8-Channel Realtek ALC897
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung -

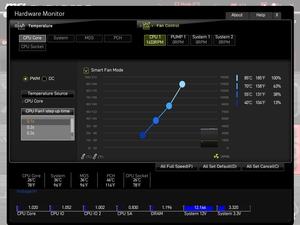

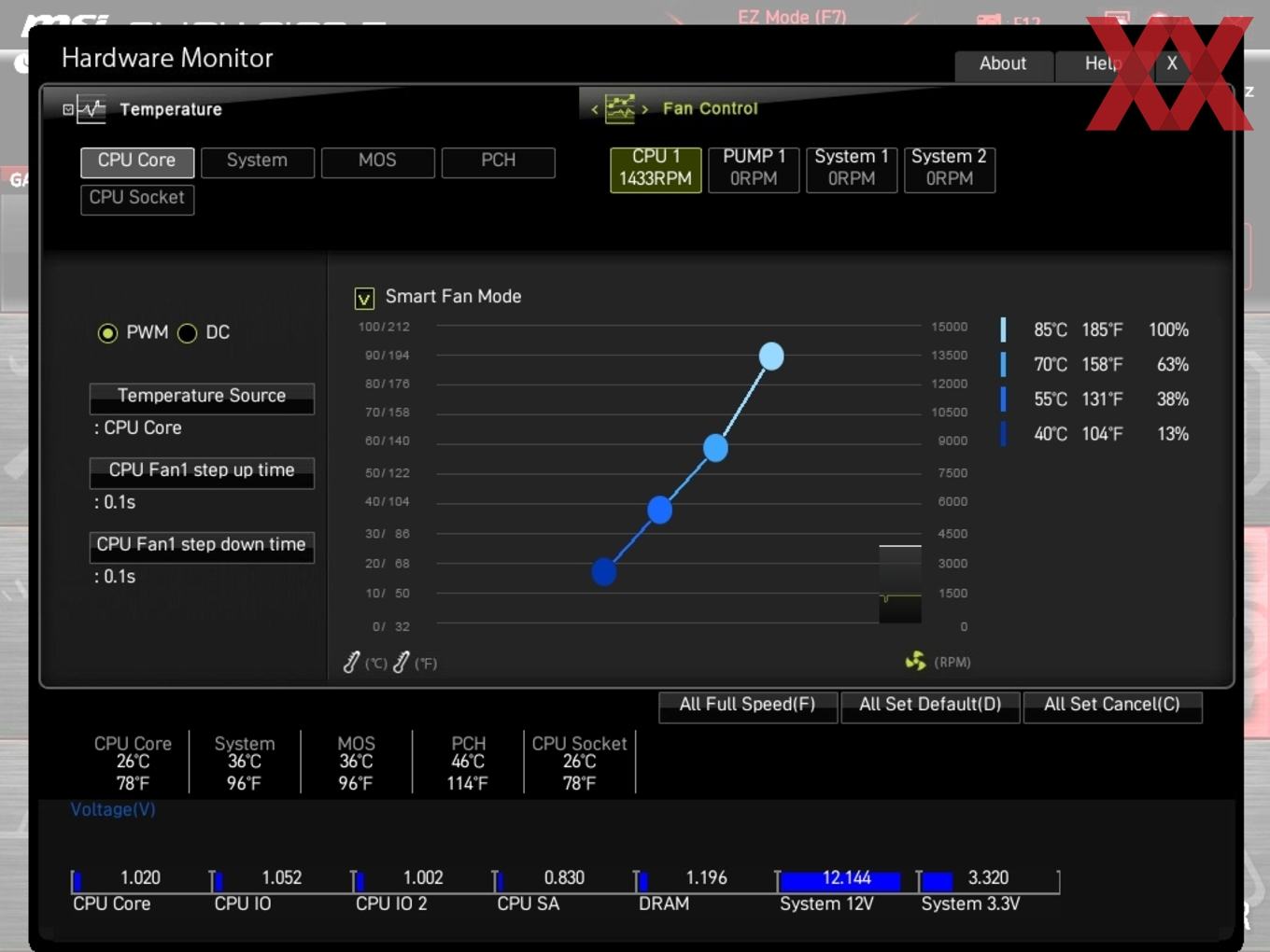

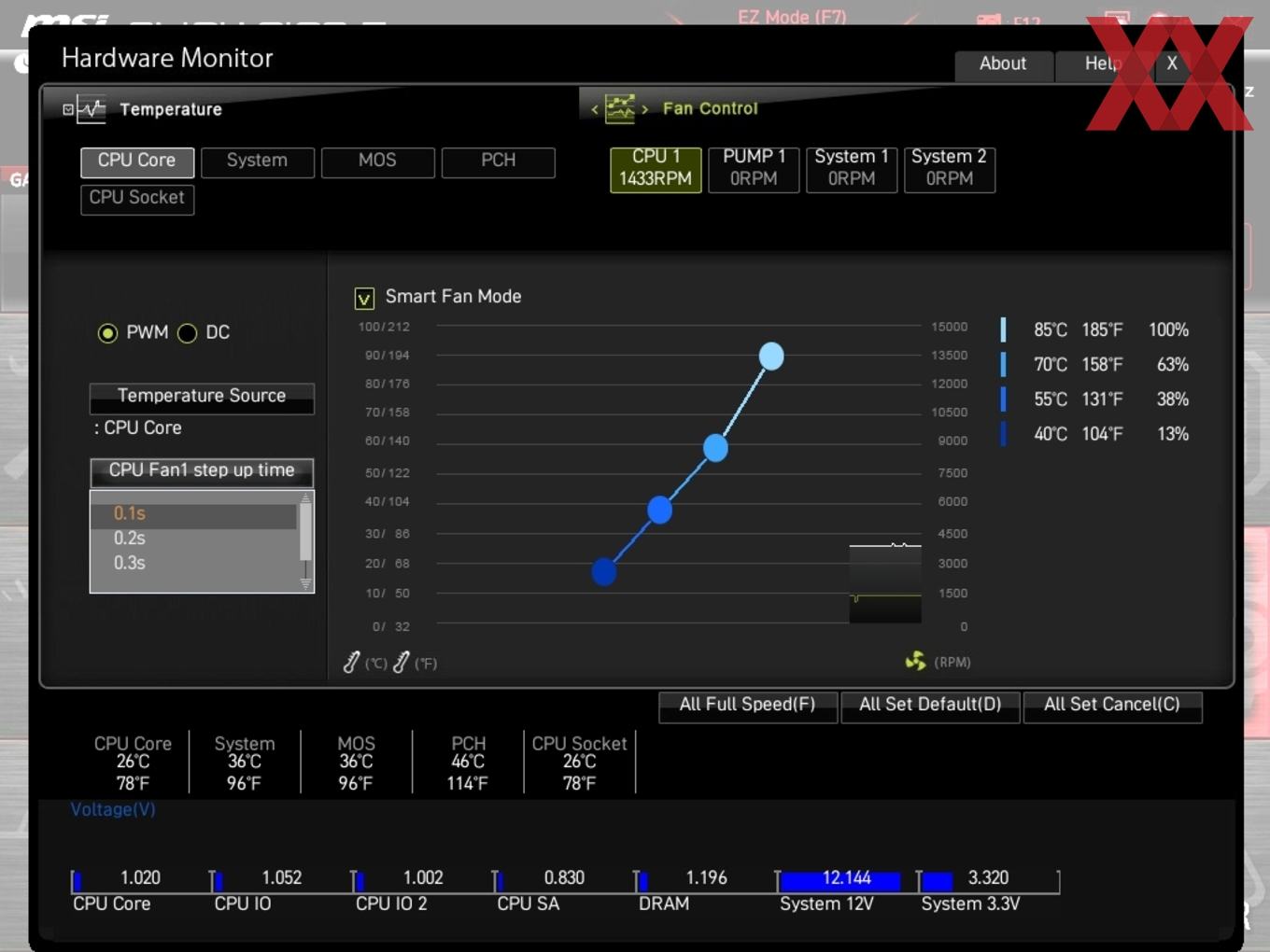

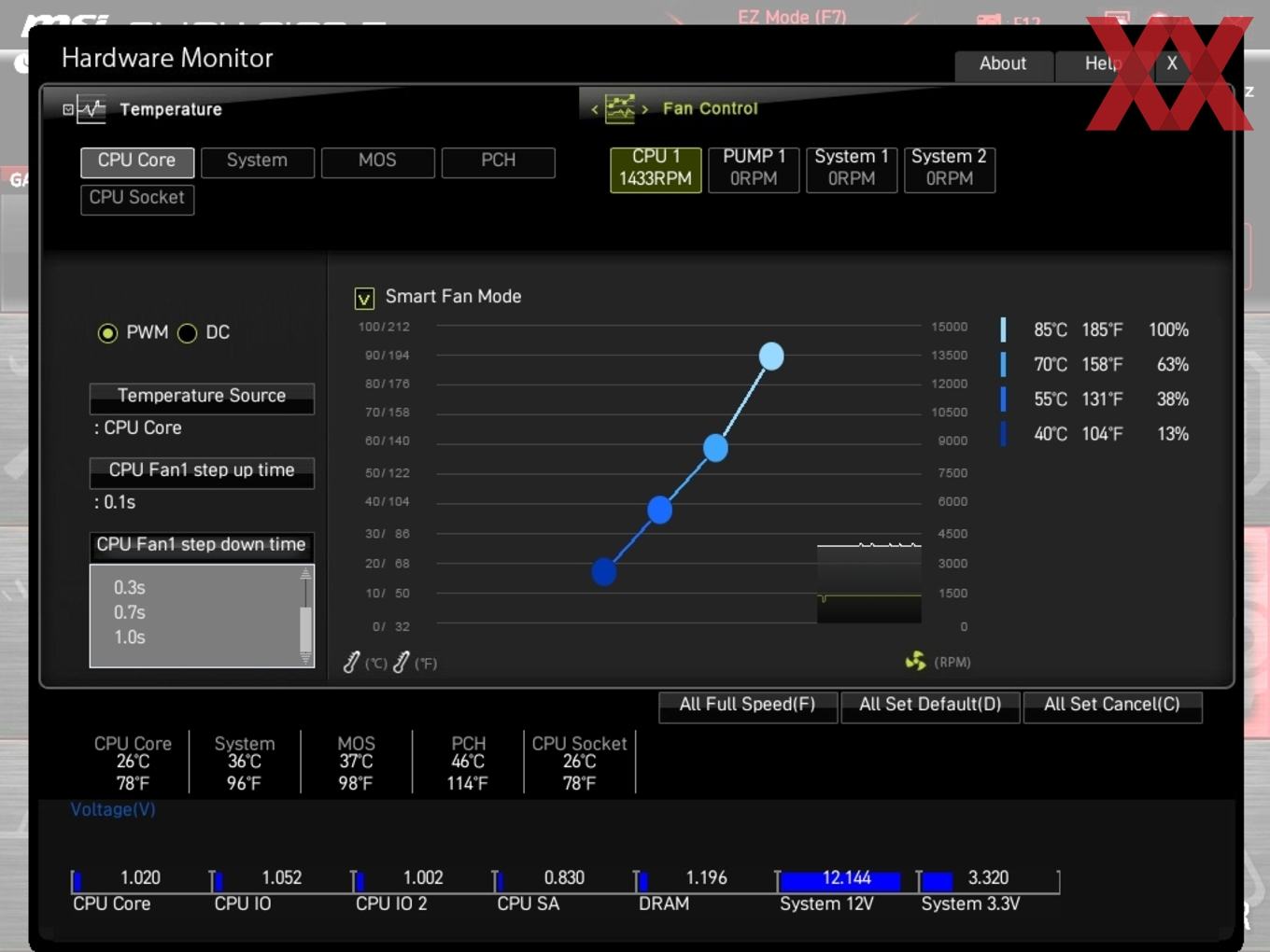

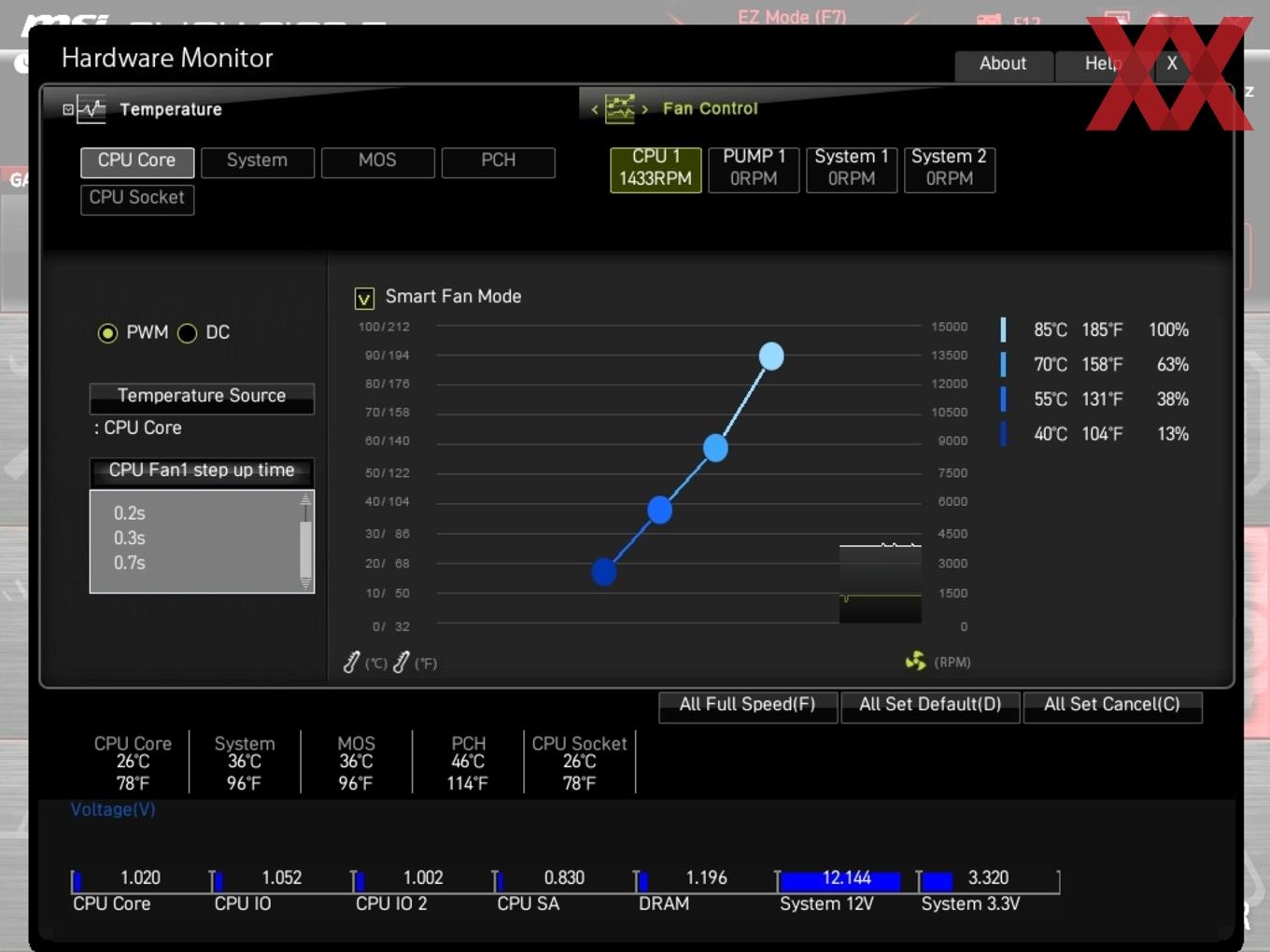

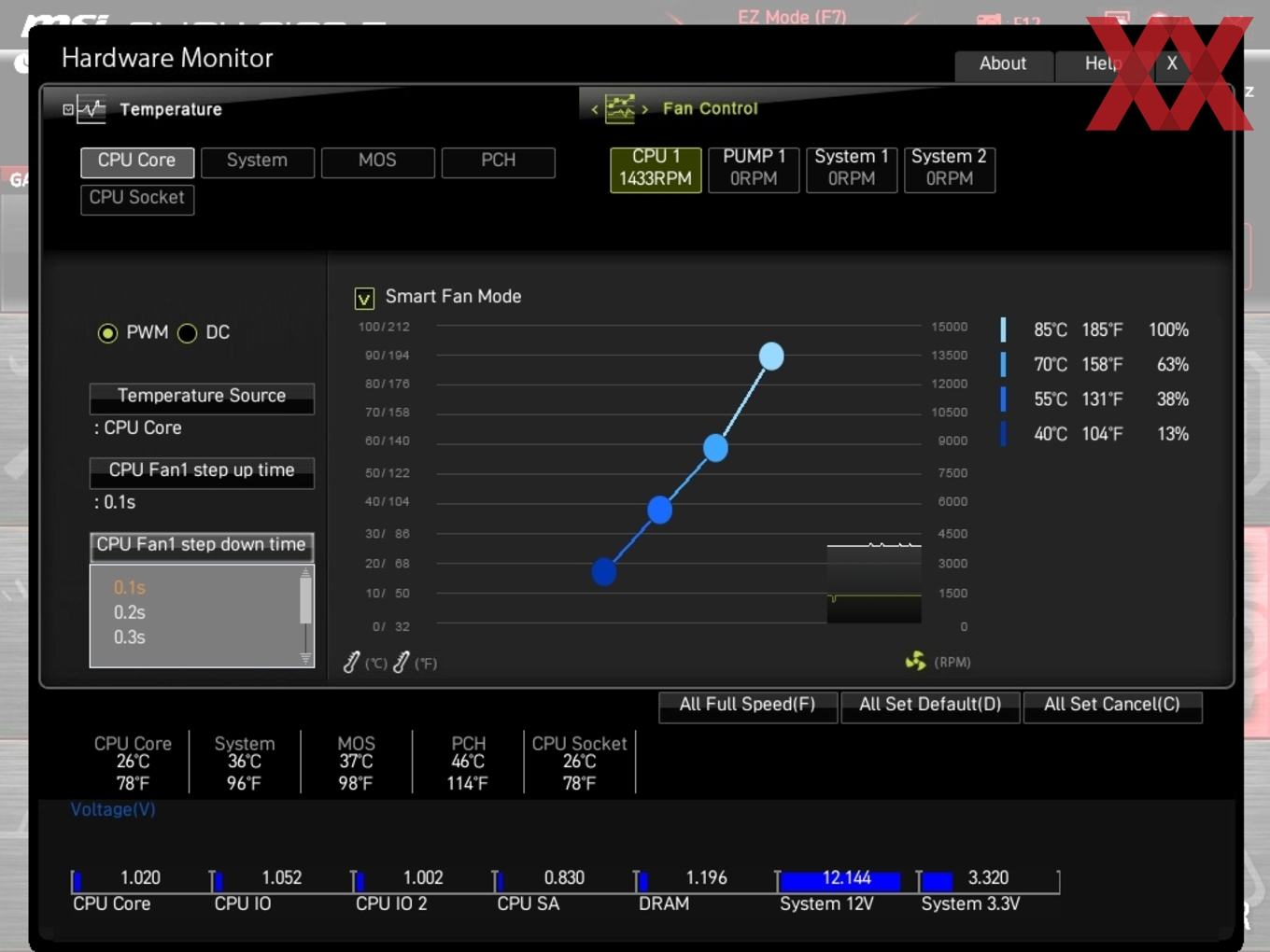

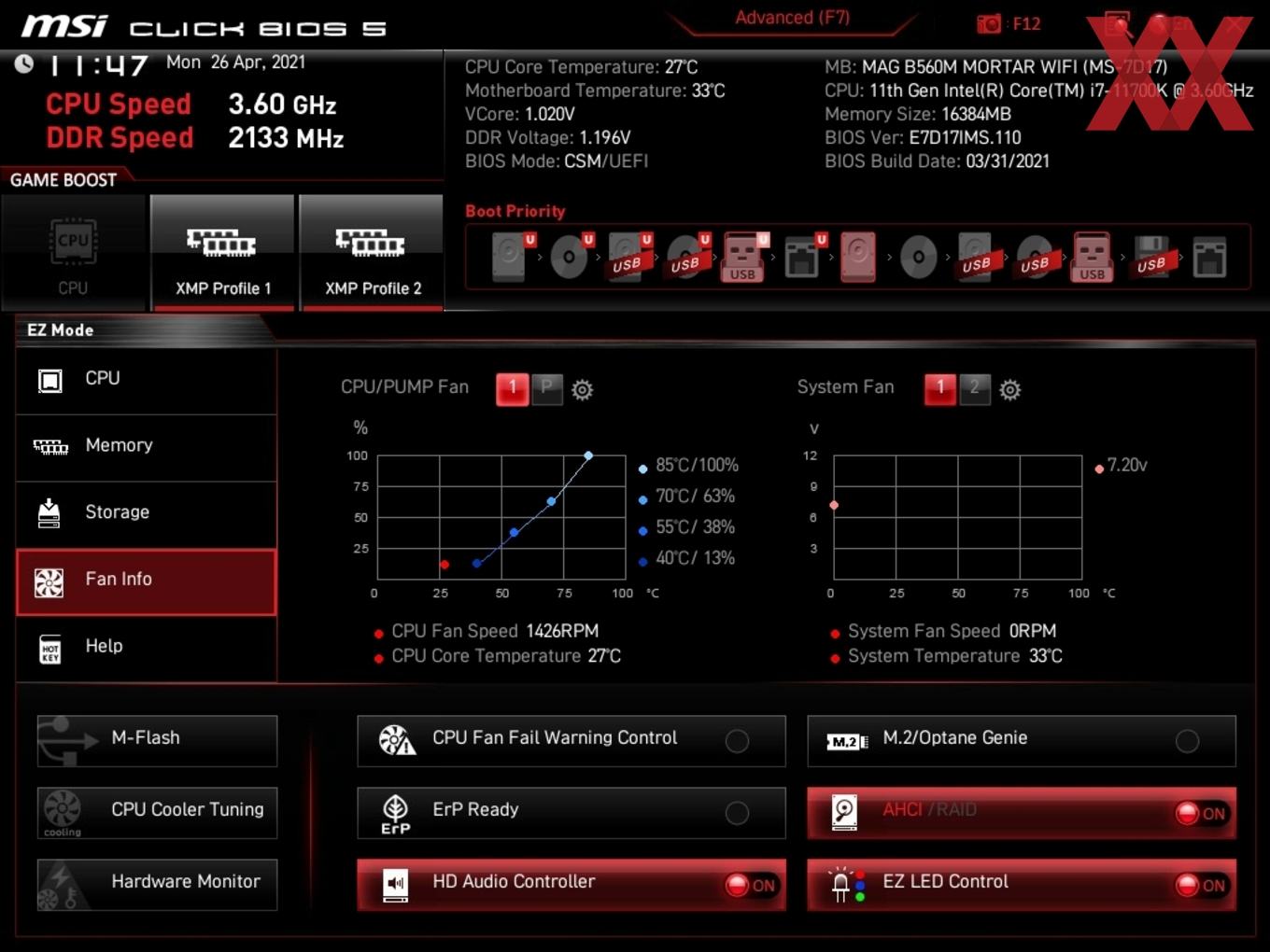

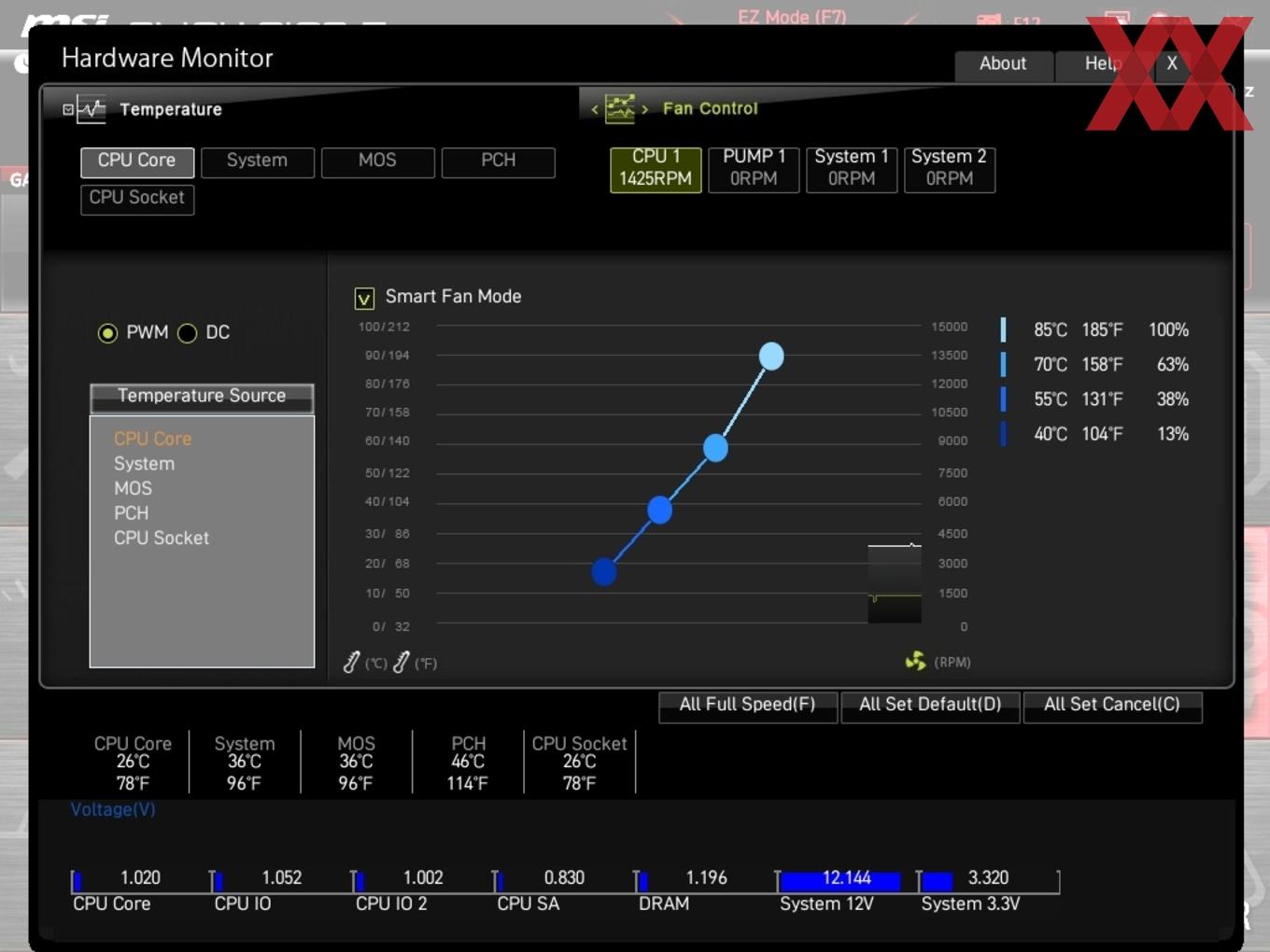

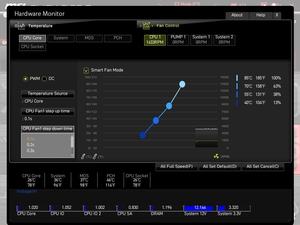

FAN- und
WaKü-Header
1x 4-Pin CPU-FAN-Header
1x 4-Pin Water-Pump-Header
2x 4-Pin System-FAN-Header

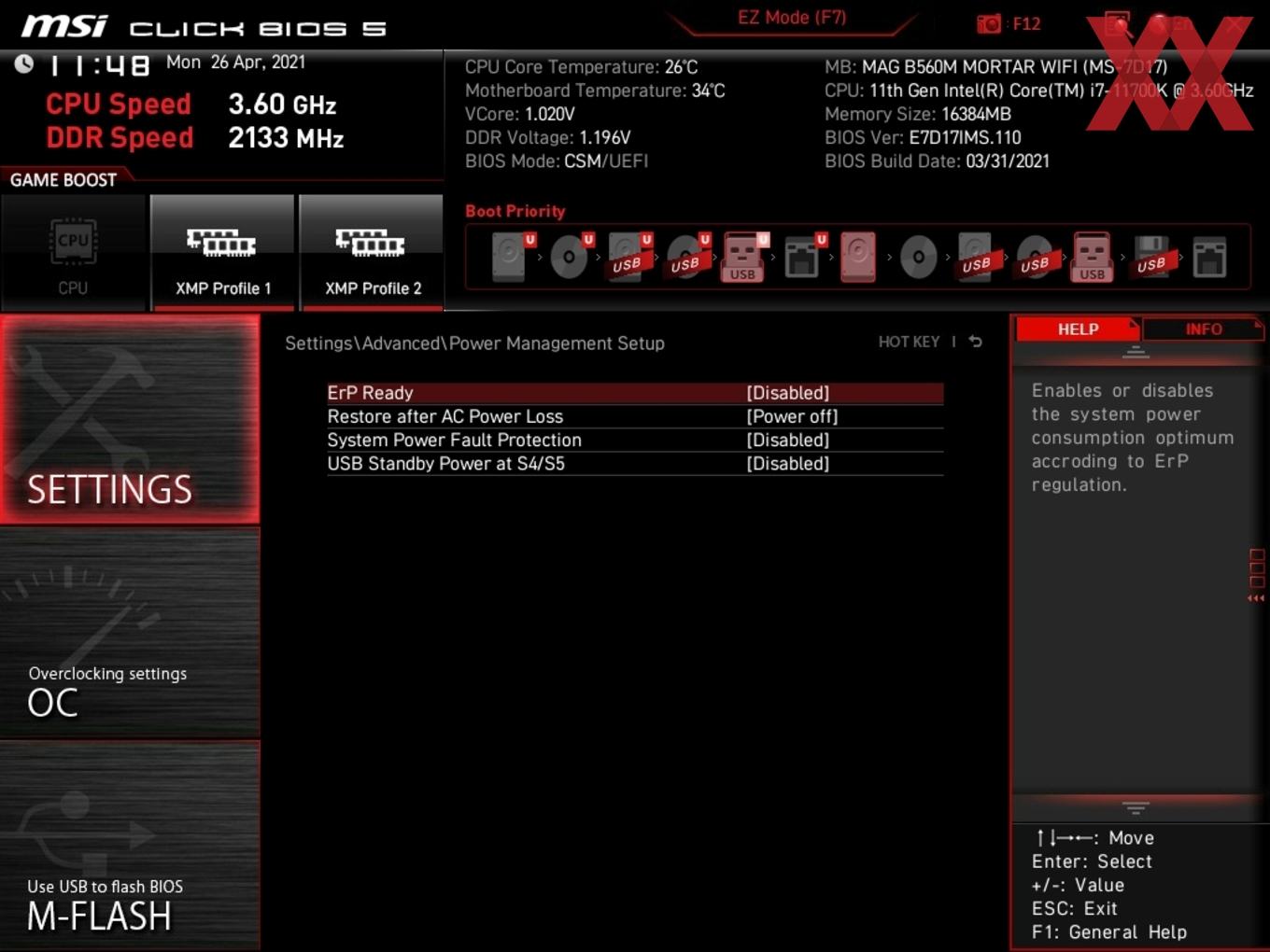

Onboard-Komfort Status-LEDs
Herstellergarantie 3 Jahre (nur über Händler)
Hinweise:
(*1): PCIe 4.0 ist nur in Verbindung mit einer Rocket-Lake-S-CPU nutzbar. Ohne eine Rocket-Lake-S-CPU ist zudem der oberste M.2-Steckplatz unbrauchbar. Befindet sich eine Comet-Lake-S-CPU im Sockel, kann der M.2_1-Anschluss mit max. PCIe 3.0 x4 über den B560-Chipsatz agieren.
(*2): Wi-Fi 6E und Bluetooth 5.2 werden erst mit Windows 10 Version 21H1 offiziell unterstützt.

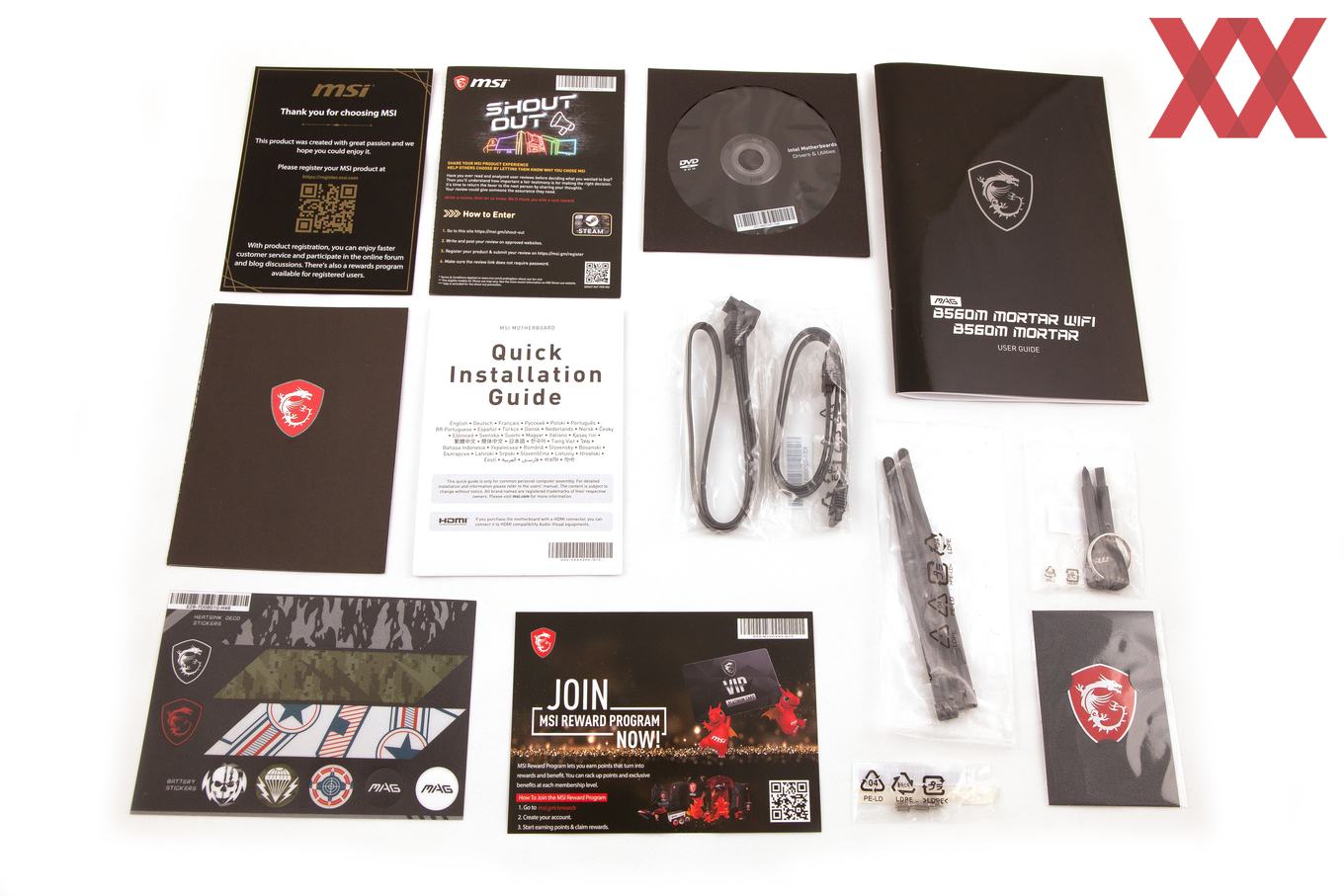

Das mitgelieferte Zubehör

  • Mainboard-Handbuch inkl. Treiber- und Software-DVD
  • Quick-Installation-Guide
  • zwei SATA-Kabel
  • zwei WLAN-Antennen (nur bei der Wi-Fi-Version)
  • zwei M.2-Abstandshalter inkl. Schrauben
  • MSI-Gehäusesticker
  • Infokarte zur Produktregistrierung
  • MSI-Produktheftchen
  • MSI-MAG-Sticker
  • zwei Schraubendreher

Zum Lieferumfang gehören nicht nur das Handbuch und die Support-DVD, sondern auch jeweils zwei SATA-Kabel, WLAN-Antennen sowie M.2-Abstandshalter inkl. Schrauben. Doch auch ein Quick-Installation-Guide, zahlreiche MSI-MAG-Sticker weiteres MSI-Infomaterial liegen bei. Als kleines Gimmick befinden sich zudem zwei Schraubendreher mit im Karton.
