[Sammelthread] Ryzen DDR5 RAM OC Thread

[Felix the Cat]

Kurz gefragt: Passen die EK RAM Monarch aus DDR4 Zeiten (gekauft vor ca. 4 Jahren) auch auf die DDR5 Module?

Genau genommen die hier: https://www.caseking.de/ek-water-blocks-ek-ram-monarch-module-nickel-2-pieces/WAEK-1251.html

Es kann durchaus sein, dass sie die Chips nicht komplett bedecken. Das war teils ein "Problem" von DDR4 Kühlern auf DDR5. Inwieweit das Auswirkungen hat, kann ich dir nicht sagen.
Aber wie es speziell bei den Monarch ist, kann ich dir nicht sagen.

Hier ein Artikel dazu:

DDR4-RAM-Kühler auf DDR5? Keine gute Idee! Die Unterschiede im Detail samt 3D-Scan und Anleitung | Seite 2 | igor´sLAB

Heute geht es um nicht existierende Kühler für nicht verfügbaren RAM, also mal wieder reines Einhorn-Kino für alle, denen nur noch der Arbeitsspeicher zum neuen Intel-System mit DDR5-Modulen fehlt.

www.igorslab.de



[Induktor]

kann durchaus sein, dass sie die Chips nicht komplett bedecken.

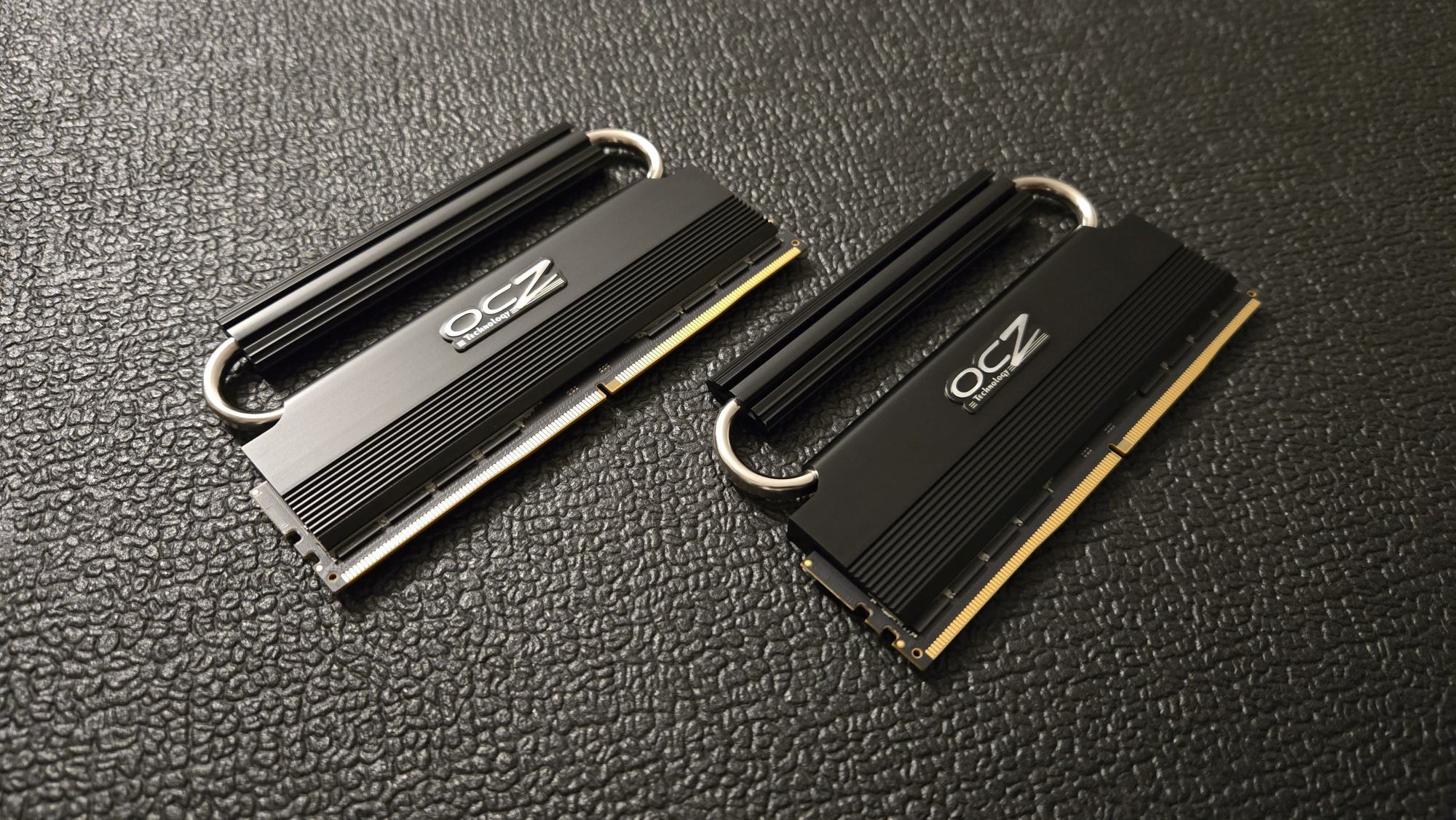

Kann das zum Teil bestätigen. Damals DDR5 auf OCZ Heatsinks umgebaut:



[ApolloX]

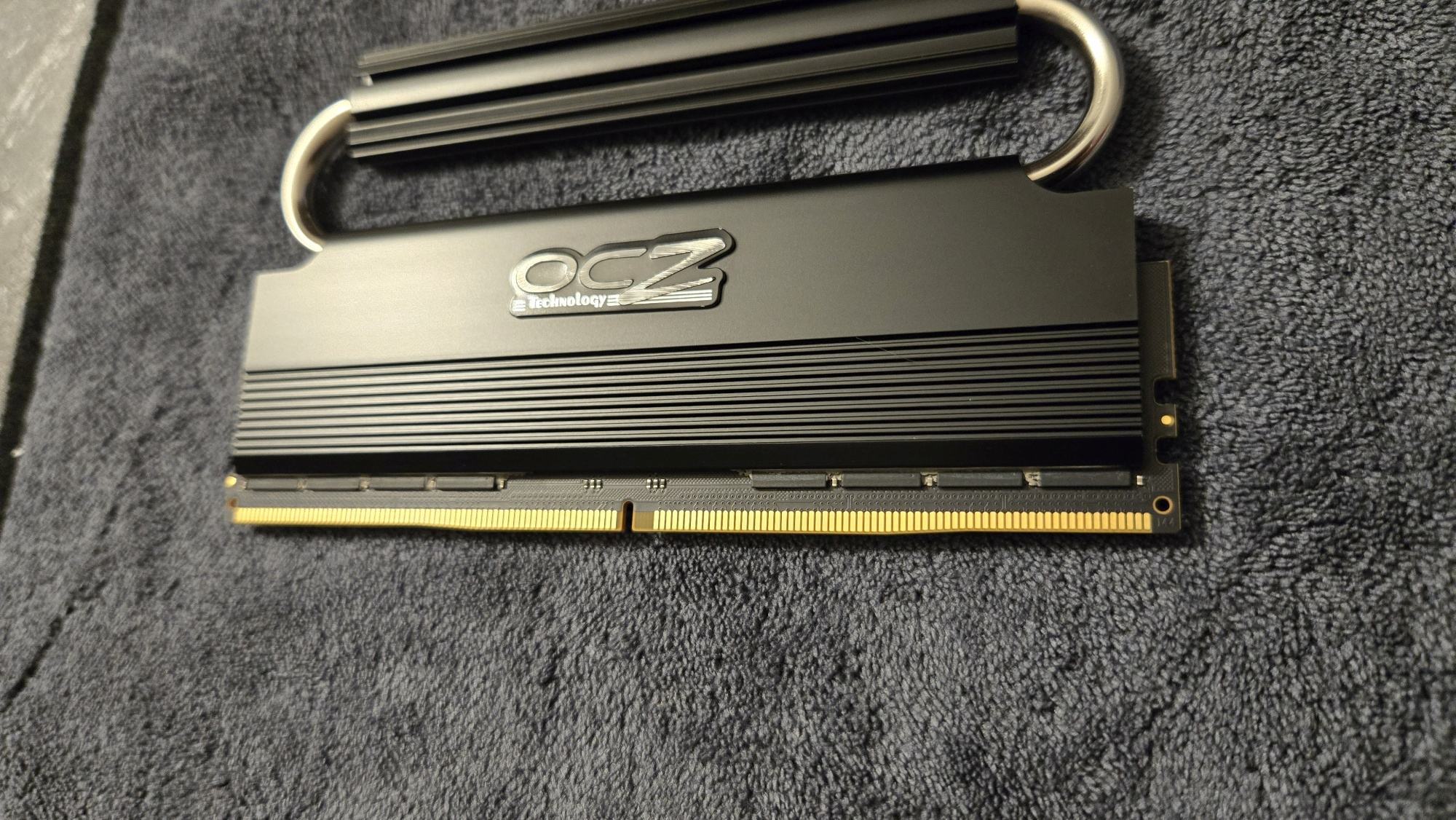

Ich hab auch OCZ Reaper (von DDR1 bis 3) auf drei Kits.



[even.de]

Dann werde ich wohl auf der Oberfläche des Monarch mit dem Dremel ran müssen und die Bauteile, die sich am oberen Rand mittig am PCB befinden aussparen. Solle aber mit WLP Abdruck kein Problem werden das hinzubekommen.

Danke euch!



[XST3RN]

Brauchst du doch gar nicht. Ein Blick auf die tRFC-Liste auf Seite 1 reicht doch schon aus. Oder schaust dir hier im Thread die letzten 20-30 Seiten an + ggfs. die letzten 20-30 Seiten aus dem OC.net Forum (AMD DDR5). Eindeutiger geht's eigentlich kaum.

ja genau , du hast recht - a-dies sind die besten kits ...

ich habs gesehen hab die letzten 30 seiten angeschaut , hab auch das oc.net forum die letzten 30 seiten angeschaut ...

danke dir das du so gut warst und mir ein einblick in ram oc gegeben hast ...

ohne solche antworten wär ich verloren.



[RedF]

Dann werde ich wohl auf der Oberfläche des Monarch mit dem Dremel ran müssen und die Bauteile, die sich am oberen Rand mittig am PCB befinden aussparen. Solle aber mit WLP Abdruck kein Problem werden das hinzubekommen.

Danke euch!

Einfach dick Putty drauf : )

Die ddr5 Kühler habe auch keine Aussparung für PMIC und SPD...



[Sladen]

Hab dann doch noch die CPU geköpft und den Grizzly Mycro drauf.
Supercool Direct Ram Block läuft auch Wunderbar.

Gleich mal 8500+ austesten.



[Induktor]

ohne solche antworten wär ich verloren.

Wenn du nicht in Lage bist, einfach auf den Link zu klicken, den ich dir explizit zum genannten Thread verlinkt habe, dann scheinst du in der Tat wirklich verloren zu sein.



[even.de]

Wie viel mehr Ram Takt kann ich durch das Apex erwarten? Beispielsweise im Vergleich zum X870E- E Gaming?



[Sladen]

Wie viel mehr Ram Takt kann ich durch das Apex erwarten? Beispielsweise im Vergleich zum X870E- E Gaming?

Garnix.
CPU imc limitiert.



[webmi]

Dann werde ich wohl auf der Oberfläche des Monarch mit dem Dremel ran müssen und die Bauteile, die sich am oberen Rand mittig am PCB befinden aussparen. Solle aber mit WLP Abdruck kein Problem werden das hinzubekommen.

Danke euch!

Wirst nicht dremeln müssen, das passt

Hier ist auch nichts ausgespart oder sowas, einfach mit Pads, noch besser Putty, rein in das Teil, so wie bei DDR4 auch

Hier unser Bastelthread, da gibts Bilder

[Sammelthread] - RAM-Kühlung: Heatspreader-Tausch/Umbau, Luft- & Wasserkühlung

Ziel war es auch eher den Lüfter so einzubauen das man nichts davon sieht Ist ja ein einziges Teil

www.hardwareluxx.de

Mein GSkill Kit hat sogar RGB LEDs, einfach mit Putty zugekleistert leuchtet da auch nichts mehr raus

Wenn du Fragen zum Basteln oder dann beim Tuning hast, meld dich doch bei WA, dann tippe ich mir hier die Finger nicht wund



[Sladen]

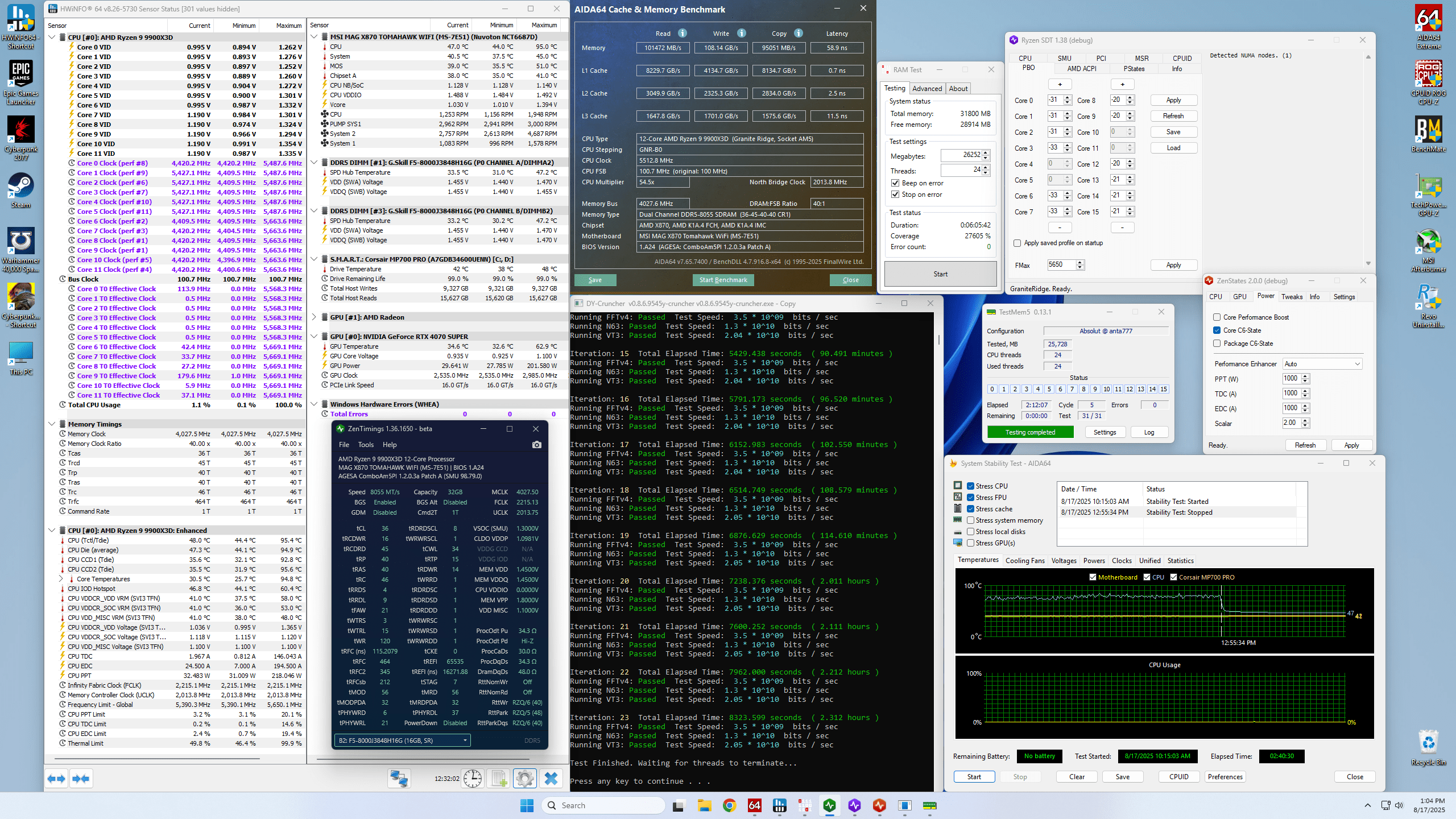

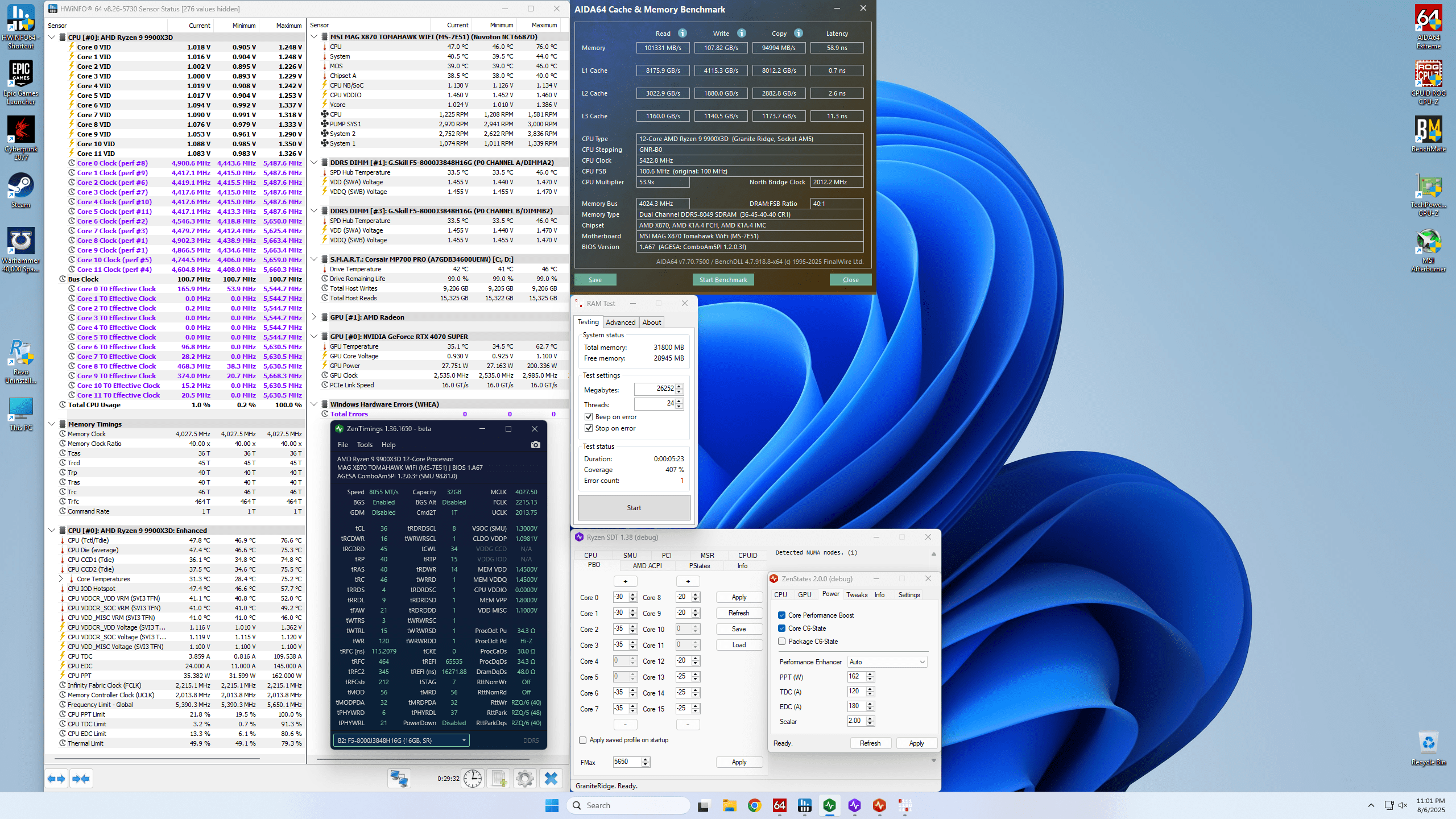

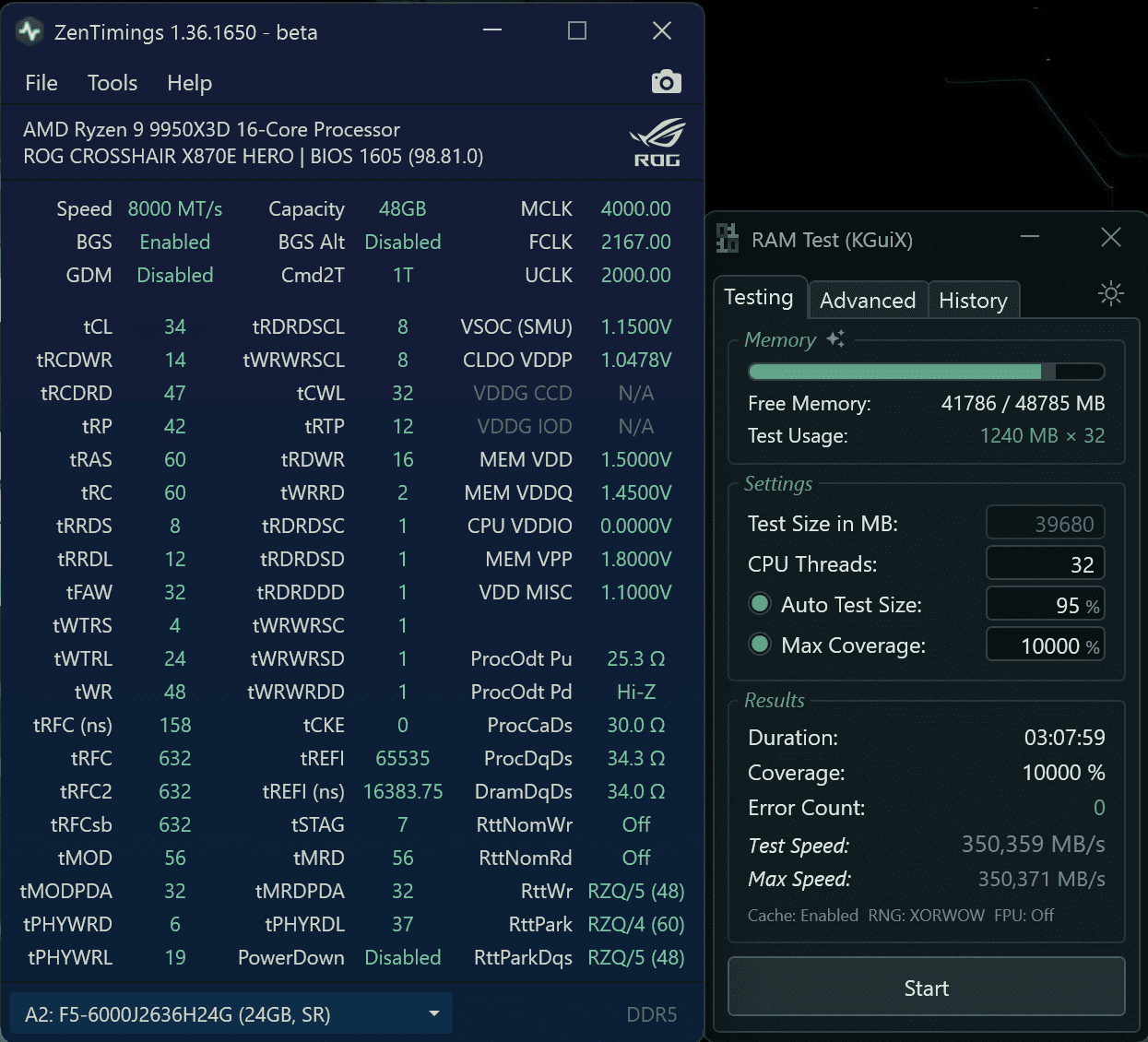

Sieht gut aus mit 8500GDM off.

Hab paar tweaks gemacht.

CA ODT Group B 60
CK ODT Group B 60
CS ODT Group B 60

CPU on Die Termination 43.6Ohm

Vddp voltage 1.18

Gebe ein update wenn alle Tests durch sind.



[Vince96]

Sieht gut aus mit 8500GDM off.

Hab paar tweaks gemacht.

CA ODT Group B 60
CK ODT Group B 60
CS ODT Group B 60

CPU on Die Termination 43.6Ohm

Vddp voltage 1.18

Gebe ein update wenn alle Tests durch sind.

Die 48Gb sticks laufen aber ohne den Kram GDM off 8500. 43Ohm ist zu viel aufm Asus, hat er bei dir auch nicht übernommen



[Sladen]

Die 48Gb sticks laufen aber ohne den Kram GDM off 8500. 43Ohm ist zu viel aufm Asus, hat er bei dir auch nicht übernommen

Mit läufts aber besser :P
Ohne die tweaks wirft er Fehler.

Wer sagt das 43Ohm zuviel sind?
Sugi, safedisk, Dom nutzen das alle aufm apex.



[Vince96]

Mit läufts aber besser :P
Ohne die tweaks wirft er Fehler.

Fehler werfen ist das eine, der Speed sollte aber auch passen.

Sugi, safedisk, Dom nutzen das alle aufm apex.

Habs mit 48GB aber noch nicht gesehen, kann aber sein das sich dort was geändert hat.



[Sladen]

Fehler werfen ist das eine, der Speed sollte aber auch passen.

Habs mit 48GB aber noch nicht gesehen, kann aber sein das sich dort was geändert hat.

Und warum sind 43Ohm zuviel aufm apex?
Warte noch auf Erklärung



[webmi]

Ich muss die Widerstände auch recht hoch fahren (auf Asus), sonst knallts hier auch

[Sammelthread] - Ryzen DDR5 RAM OC Thread

Vddq auf 1.40 und Vdd auf 1.45 und ausprobieren.Wenn es bootet und stabil ist kannste sie langsam absenken. Danke für die fixe Antwort. Habe sie direkt gesehen, aber noch keine Zeit gehabt, darauf einzugehen. Aktuell bin ich noch dabei, bei meinem 7800X3D mit CoreCycler das Maximum an CO...

www.hardwareluxx.de



[Vince96]

Und warum sind 43Ohm zuviel aufm apex?

Für 48GB, nicht für 32GB. 25.3 ist stock, alles über 40 funktioniert nur bedingt mit 2:1. So sind meine Erfahrungen aus der Vergangenheit.



[Sladen]

Für 48GB, nicht für 32GB. 25.3 ist stock, alles über 40 funktioniert nur bedingt mit 2:1. So sind meine Erfahrungen aus der Vergangenheit.

Ich teste mal auf Auto und geb Feedback ob er Fehler wirft.

Beitrag automatisch zusammengeführt: 26.08.2025

Ich teste mal auf Auto und geb Feedback ob er Fehler wirft.

Fehler nach 10 Sekunden.
Muss ich aber genauer und über mehrere Reboots testen.



[webmi]

Ist bei mir auch so, wenn ich das nicht so setze (es vergesse) -> zeitnah Fehler

Denke sowieso nicht das man das von Setup zu Setup übernehmen/verallgemeinern kann

Aber evtl hilft es dem ein oder anderen ja entweder wie @Vince96 sagt eher low, oder aber eben dann wie bei mir (@Sladen) eher etwas mehr. Von wirklich hoch sind wir eh weit entfernt!



[ollivetti]

Ich habe die gleiche Erfahrung mit meinem M-Die gemacht.
ProcODT auf Auto (25,3) noch Boot mit 8000 oder 6400 im 1:1.
Setze ich 48 Ohm dann kann ich immerhin Booten, auch wenn noch nicht stabil. Da arbeite ich gerade dran.

Bzw. Fange Grad mit nem Safe 7600 Profil an und habe immerhin schonmal Ryzen3d 3h ohne Fehler
Auch hier mit ProcODT auf Auto Fehler und mit 48 Ohm stabil bisher.



[Vince96]

Fehler nach 10 Sekunden.
Muss ich aber genauer und über mehrere Reboots testen.

Aber auf deinem Screen waren doch 25.3?



[Sladen]

Aber auf deinem Screen waren doch 25.3?

Cpu on die Termination zeigt er nicht an in Zen Timings.

Wenn ich ProcODT PU im Bios ändere zeigt ers in Zen Timings an.

Das sind wohl zwei verschiedene Werte die getrennt voneinander laufen.

CPU on die Termination auf 43.6 hilft definitiv bei mir.


Kannst du mir sagen was ich mit 8400c34/2167 mit meinen Timings ungefähr bei Karhu haben sollte?

Komme auf 363MB, mir fehlt halt 2200fclk



[Vince96]

Cpu on die Termination zeigt er nicht an in Zen Timings.

Wenn ich ProcODT PU im Bios ändere zeigt ers in Zen Timings an.

CPU ODT = ProcODT, musst in der Processor ODT P0-P3 page einstellen, dann übernimmt er es eigentlich.

Das sind wohl zwei verschiedene Werte die getrennt voneinander laufen.

Kann gut sein das was überschrieben wird, was aber blöd ist wenn man es nicht sieht.

Kannst du mir sagen was ich mit 8400c34/2167 mit meinen Timings ungefähr bei Karhu haben sollte?

Komme auf 363MB, mir fehlt halt 2200fclk

Habe bei 8400 mit 2200FCLK immer um die 371 (~8h run).
8400 synced ist fast ein MB/s schneller.



[Sladen]

CPU ODT = ProcODT, musst in der Processor ODT P0-P3 page einstellen, dann übernimmt er es eigentlich.

Kann gut sein das was überschrieben wird, was aber blöd ist wenn man es nicht sieht.

Habe bei 8400 mit 2200FCLK immer um die 371 (~8h run).
8400 synced ist fast ein MB/s schneller.

P0-P3 hatte ich vorhin getestet, dann hatte ers auch angezeigt in Zen Timings.
Dann hab icb aber kein Plan wieso "cpu on die Termination" so gut funktioniert, wenn er nix anzeigt.

Ich denk immernoch das sind zumindest bei Asus entweder zwei getrennte Sachen, oder er zeigt es einfach nicht an, wenn nicht p0-p3 eingestellt.

Ich teste mal 8400/2100 sync.



[ollivetti]

P0-P3 hatte ich vorhin getestet, dann hatte ers auch angezeigt in Zen Timings.
Dann hab icb aber kein Plan wieso "cpu on die Termination" so gut funktioniert, wenn er nix anzeigt.

Ich denk immernoch das sind zumindest bei Asus entweder zwei getrennte Sachen, oder er zeigt es einfach nicht an, wenn nicht p0-p3 eingestellt.

Ich teste mal 8400/2100 sync.

Kann ich bestätigen mit meinem b850 f gaming.
CPU in die termination wird mit auch in ZT nicht angezeigt und es ist nicht ersichtlich was der Wert bewirkt.
Unter den p0-p3 die ProcODT ändert den Wert in ZT.

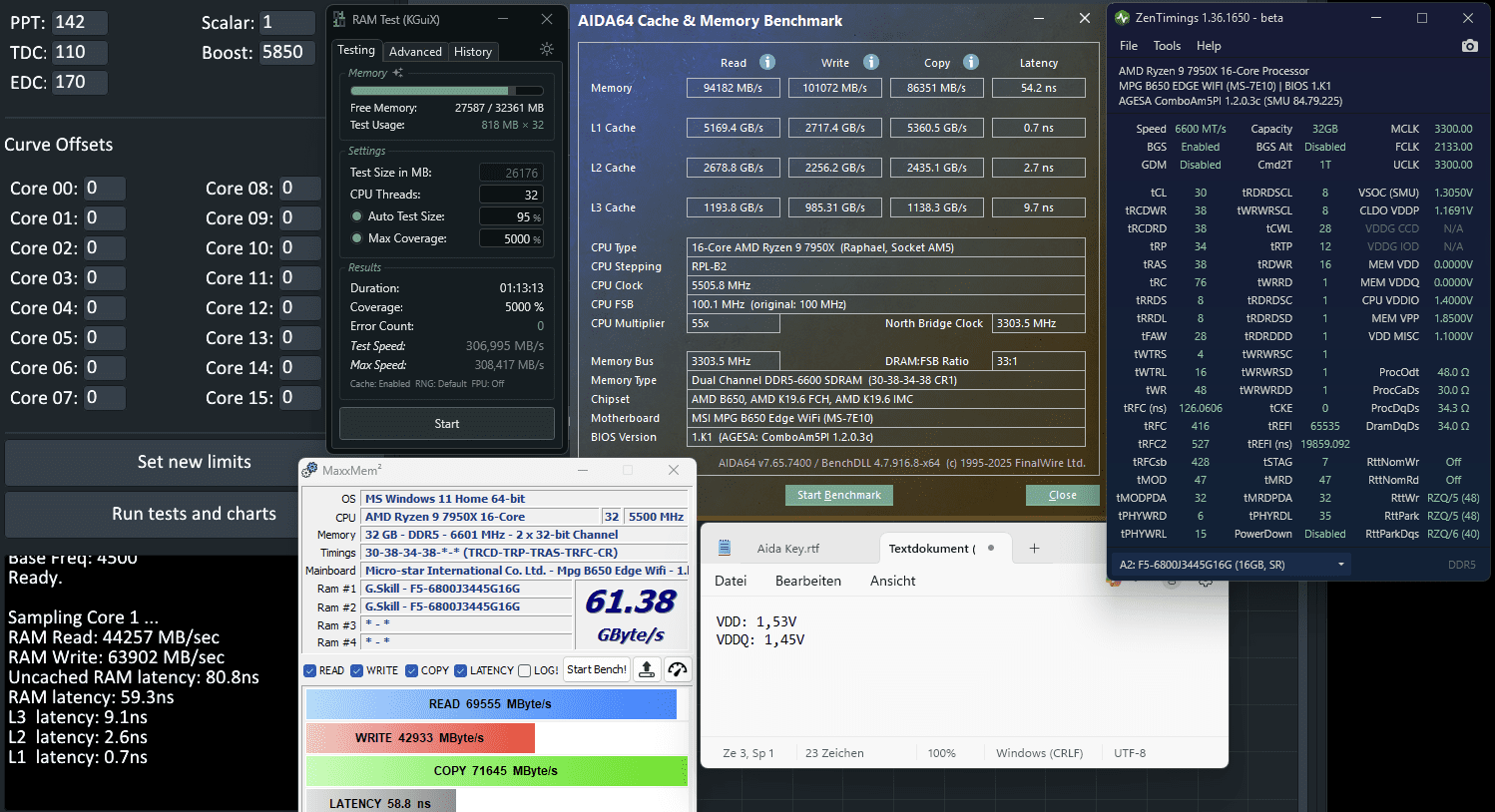

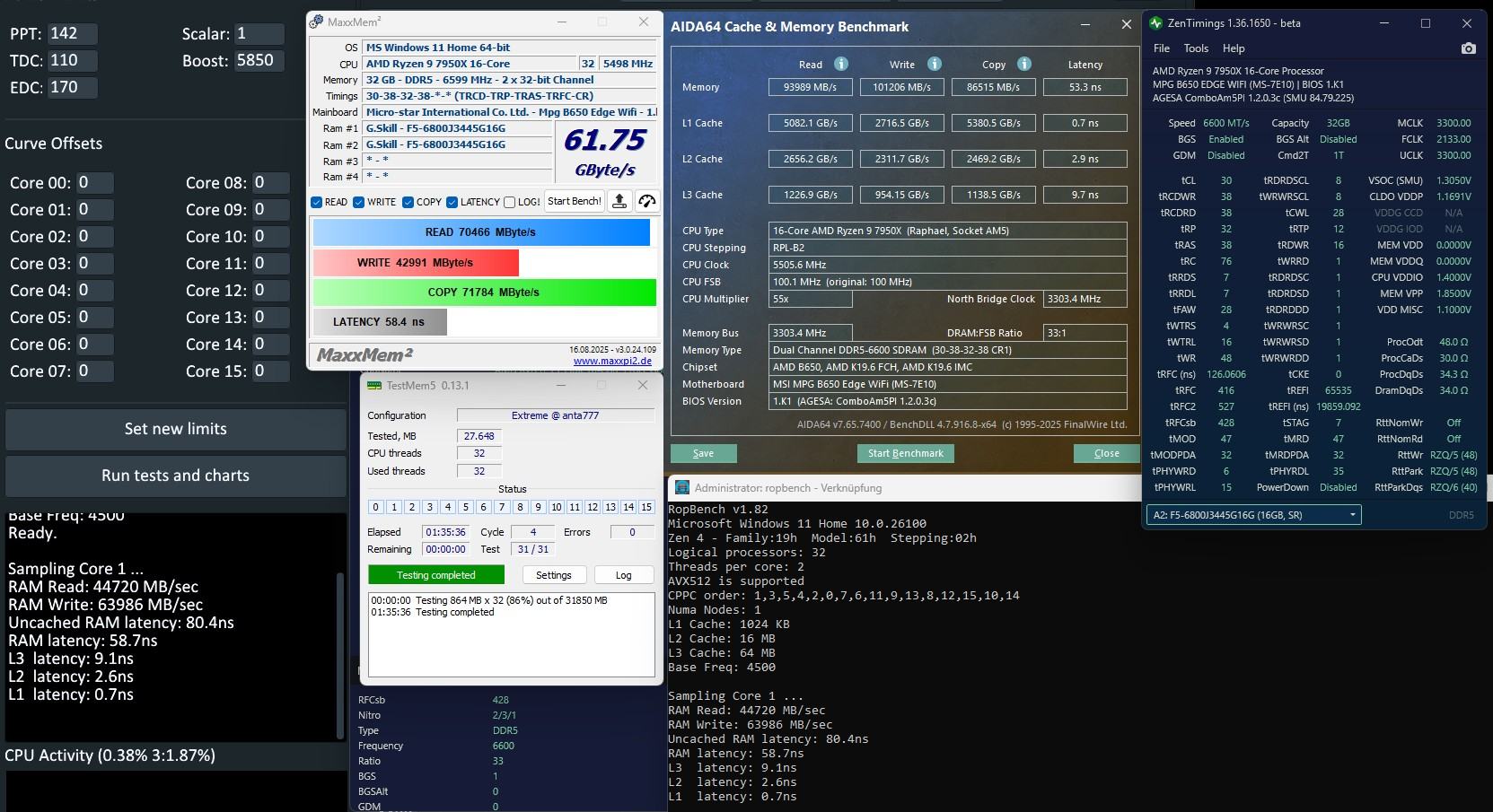

Könnte bitte Mal jemand über meine Settings oben schauen?
Macht es Sinn nun in Richtung 7800 oder 8000 zu gehen oder muss ich dazu etwas anpassen?
Tm5 absolut ist nun in der letzten halben Stunde ohne Fehler bisher.
Danke schonmal.



[Vince96]

Kann ich bestätigen mit meinem b850 f gaming.
CPU in die termination wird mit auch in ZT nicht angezeigt und es ist nicht ersichtlich was der Wert bewirkt.
Unter den p0-p3 die ProcODT ändert den Wert in ZT.

Könnte bitte Mal jemand über meine Settings oben schauen?
Macht es Sinn nun in Richtung 7800 oder 8000 zu gehen oder muss ich dazu etwas anpassen?
Tm5 absolut ist nun in der letzten halben Stunde ohne Fehler bisher.
Danke schonmal.

Würde das Bios updaten und dann nochmal starten.
Timings würde ich direkt richtig einstellen. Gibt auf dieser oder den letzten zwei Seiten einige 8000+ 48GB Setups, kannst dich daran orientieren.



[ollivetti]

Würde das Bios updaten und dann nochmal starten.
Timings würde ich direkt richtig einstellen. Gibt auf dieser oder den letzten zwei Seiten einige 8000+ 48GB Setups, kannst dich daran orientieren.

Okay, mache ich, sofern ich den Fehler in Karhu beseitigt bekomme. ^^

Kam sehr schnell und verunsichert mich nun, doch weiter zu machen.

Ein direkt neu gestarteter Run bricht nach 20 Sekunden ab...



[Vince96]

Okay, mache ich, sofern ich den Fehler in Karhu beseitigt bekomme. ^^

Anhang anzeigen 1135914

Kam sehr schnell und verunsichert mich nun, doch weiter zu machen.

Ein direkt neu gestarteter Run bricht nach 20 Sekunden ab...

Zu viel Spannung. Vddp, soc, vdd, vddq
Widerstände Auto
Timings sauber einstellen



[ollivetti]

Zu viel Spannung. Vddp, soc, vdd, vddq
Widerstände Auto
Timings sauber einstellen

Das BIOS Update hat die Widerstände nun mit 25,3 Ohm genommen.

Karhu läuft mit den selben Timings wie gestern erstmal.

Fehler bei 521%... Grrrr....

EDIT:

Habe jetzt mal mich an den Timings der anderen 8000er hier orientiert und will es so versuchen. Noch nicht 100% optimal, das ist mir klar, aber muss erstmal iwie ne stabile Basis schaffen.
