[Sammelthread] NostalgieDeLuxx Bastelthread

[WMDK]

Hier kam ja schon einiges an Input.
Zusammengefasst würde ich persönlich so setzen:

Soltek

SL-75FRN2-L

blau

6

KZG 6,3V 3300µF

10x25

Kemet A759MS228M0JAAE013

https://www.mouser.de/ProductDetail/KEMET/A750MW228M1CAAE010?qs=vmHwEFxEFR%2F%252BvTxC40OsWg%3D%3D

gelb

4

KZG 16V 1500µF

10x20

Kemet A750MV158M1CAAE010

https://www.mouser.de/ProductDetail/KEMET/A750MW128M1EAAE014?qs=vmHwEFxEFR%2F7tj%2F0rFiUNw%3D%3D

rosa

5

Hersteller? 6,3V 1000µF

8x12

https://www.mouser.de/ProductDetail/Rubycon/6.3ZLG820MEFC8X16?qs=T3oQrply3y9cLjgm%252BL061g%3D%3D

grau

1

OST RLS 6,3V 1000µF

8x12

Panasonic EEU-FR0J102

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR0J102?qs=tfZGHB2PWd0vpuUHdrTpFw%3D%3D

rot

1

OST RLX 10V 1000µF

10x10

10x10 kann nicht sein, das müssten 10x16 oder 10x20 sein.

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A102?qs=tfZGHB2PWd3SGBKjhJWwHQ%3D%3D

grün

3

OST RMH 2,5V 100µF

6x7

2,5V kann nicht sein, wenn dann sind es 25V. Somit wäre es dann die OEM Spec dafür in 6,3mm wie es aussieht und Soltek hat i.d.R. in Tier 3 gekauft. Macht aber nix, Auswahl bleibt gering und fällt auf:

https://www.mouser.de/ProductDetail/KEMET/ESS107M025AE2AA?qs=9RUIYXQlAdDJmoITybNmQQ%3D%3D

Gigabyte

3D1

grün

3

KZG 6,3V 1500µF

10x14

Kemet A759MS158M0JAAE013

https://www.mouser.de/ProductDetail/KEMET/A755MS158M0JAAE013?qs=M6jHmRuQorWdhSY5I7Kviw%3D%3D

gelb

3

Nichicon HM(M) 6,3V 1000µF

8x12

Kemet A759KS108M0JAAE013

https://www.mouser.de/ProductDetail/KEMET/A755KS108M0JAAE013?qs=M6jHmRuQorXGccWLJvDqnQ%3D%3D

Hinweis:
Die vier gelben FPCaps würde ich zumindest als Stichprobe kurz durchmessen.

Asus

V9999

rot

4

KZG 6,3V 820µF

8x12

Kemet A750KK827M0JAAE016

https://www.mouser.de/ProductDetail/KEMET/A755KS827M1AAAE014?qs=M6jHmRuQorXIZ2rd%252BSyYiQ%3D%3D



[Stangelator]

Uhhhh die zlg hatte ich nicht auf dem Schirm.
Feine Sache @WMDK



[WMDK]

Uhhhh die zlg hatte ich nicht auf dem Schirm.

Ja bei den RLX kannst du das machen, die sind nicht ganz so wild wie ein KZG zum Beispiel, wo der ESR lt. Datenblatt zumindest gerade noch ins Bild passt, Ripple aber halt nicht. Die RLX sind selbst mit den original Angaben noch relativ optimistisch ausgewiesen, daher sind die ZLG da erfahrungsgemäß gut einsetzbar und außerdem sind die ZLG im Frequenzbereich ab ca. 150-175 KHz den RLX in Sachen Filtercharakteristik deutlich überlegen.



[Stangelator]

Ich hatte Mal eine Kleinserie an ausgelöteten gemessen. Von 28-36 war da alles dabei. Pana fm 820uf geht auch an der Stelle, wobei der von dir gezeigte bedeutend besser passt. Ansonsten gehen aber auch polys zur Not. Fällt deswegen nicht auseinander. Beim 10x16 Bin ich mir aber unsicher. Hab da definitiv einen poly gesetzt



[WMDK]

Bei RLX brauchst du eigentlich nur dann zwingend Polys, wenn die Bauhöhen zum Problem werden. Ansonsten ist das nicht gerade die straffeste Truppe, vor allem wenn du die mal im Frequenzverlauf siehst. Bei allem deutlich über 100 KHz sind die längst aus ihrem Sweetspot wieder raus in Sachen Filterleistung, da ist jeder moderne Cap wie ein ZLG haushoch überlegen.



[lord86]

Hier kam ja schon einiges an Input.
Zusammengefasst würde ich persönlich so setzen:

10x10 kann nicht sein, das müssten 10x16 oder 10x20 sein.

2,5V kann nicht sein, wenn dann sind es 25V. Somit wäre es dann die OEM Spec dafür in 6,3mm wie es aussieht und Soltek hat i.d.R. in Tier 3 gekauft. Macht aber nix, Auswahl bleibt gering und fällt auf:

Ihr habt natürlich wieder vollkommen Recht 10x10 war falsch, es sind 10x16, auch bei den kleinen sind es selbstverständlich 25V und nicht 2,5V

Zu den 25V 100µF hätt ich dann noch ne Frage, würdest du die alle neu machen oder nur die mechanisch beschädigten? sind ja doch einige auf dem Board verbaut. Dann gäbe es da noch die ganz kleinen mit 25V 22µF in 5x7, was ist damit? Neu oder lassen? Auch davon ist jede Menge verlötet.



[WMDK]

Zu den 25V 100µF hätt ich dann noch ne Frage, würdest du die alle neu machen oder nur die mechanisch beschädigten?

Das musst du am Ende für dich entscheiden. Bei Boards, die ich in Builds fest verbaue, mache ich einfach ein Mal alles fertig, einfach weil ich keine Lust habe so ein System zeitnah wieder zu zerlegen.

Bei Fremdarbeiten genau das gleiche, da ich Hardware grundsätzlich im bestmöglich revidierten Zustand zurückgebe und dazu gehören dann halt aus Prinzip einfach auch alle kleinen.

90%+ davon werden wahrscheinlich nicht sterben oder großartig auffällig sein. Ansehen wirst du es den kleinen quasi nie, die vertrocknen einfach still und leise. Aber am Ende sind es Centbeträge und ein paar Minuten mehr Arbeit. Das ist es mir dann wert als dafür dann irgendwann irgendwas 2x auf dem Tisch liegen zu haben.

Die ganz kleinen sind halt nicht sooo mega kritisch – sind i.d.R. keine Board- / Komponentenkiller, können aber u.U. für erratisches Verhalten, Ausfälle im I/O Bereich sorgen usw.... kleinteilige, nervige, aber ansich erstmal ungefährliche Fehlerbilder.

Musst du einfach schauen, wie du da vorgehen willst.



[fortunes]

Uhhhh die zlg hatte ich nicht auf dem Schirm.
Feine Sache @WMDK

Es gibt noch mehr Rubycon, die bei Mouser nicht in der Suchmatrix gelistet werden.

Es lohnt sich daher ab und zu der Blick zu Digikey. Die Matrix da finde ich aber etwas bescheiden...



[lord86]

Das musst du am Ende für dich entscheiden. Bei Boards, die ich in Builds fest verbaue, mache ich einfach ein Mal alles fertig, einfach weil ich keine Lust habe so ein System zeitnah wieder zu zerlegen.

Bei Fremdarbeiten genau das gleiche, da ich Hardware grundsätzlich im bestmöglich revidierten Zustand zurückgebe und dazu gehören dann halt aus Prinzip einfach auch alle kleinen.

90%+ davon werden wahrscheinlich nicht sterben oder großartig auffällig sein. Ansehen wirst du es den kleinen quasi nie, die vertrocknen einfach still und leise. Aber am Ende sind es Centbeträge und ein paar Minuten mehr Arbeit. Das ist es mir dann wert als dafür dann irgendwann irgendwas 2x auf dem Tisch liegen zu haben.

Die ganz kleinen sind halt nicht sooo mega kritisch – sind i.d.R. keine Board- / Komponentenkiller, können aber u.U. für erratisches Verhalten, Ausfälle im I/O Bereich sorgen usw.... kleinteilige, nervige, aber ansich erstmal ungefährliche Fehlerbilder.

Musst du einfach schauen, wie du da vorgehen willst.

Danke dir für deine wie immer ehrlichen und hilfreichen Worte dann machen wir hier doch Nägel mit Köpfen und hauen alles runter. Ich denke, ein Board wie das Soltek ist die Mühe wert. Kannst du mir dann noch Ersatz für die kleinen nennen? Das wären OST RMH mit 25V und 22µF in 5x7. Dann mach ich die Recap Liste komplett und sie kann in die Datenbank @fortunes

Edit:
Ok, die Sache ist aufwändiger als gedacht oben im RAM Bereich sitzen nochmal andere Caps, ebenfalls OST RMH allerdings mit 10V 220µF in 6x7



[WMDK]

Das wären OST RMH mit 25V und 22µF in 5x7.

https://www.mouser.de/ProductDetail/Panasonic/EEA-GA1E220?qs=GOLS%2Fsd%2F%2FK3zARCOvbMklw%3D%3D

OST RMH allerdings mit 10V 220µF in 6x7

https://www.mouser.de/ProductDetail/Panasonic/ECA-1AHG221?qs=wzUmkKzxhIKlYEkxwidltw%3D%3D



[lord86]

https://www.mouser.de/ProductDetail/Panasonic/EEA-GA1E220?qs=GOLS%2Fsd%2F%2FK3zARCOvbMklw%3D%3D

https://www.mouser.de/ProductDetail/Panasonic/ECA-1AHG221?qs=wzUmkKzxhIKlYEkxwidltw%3D%3D

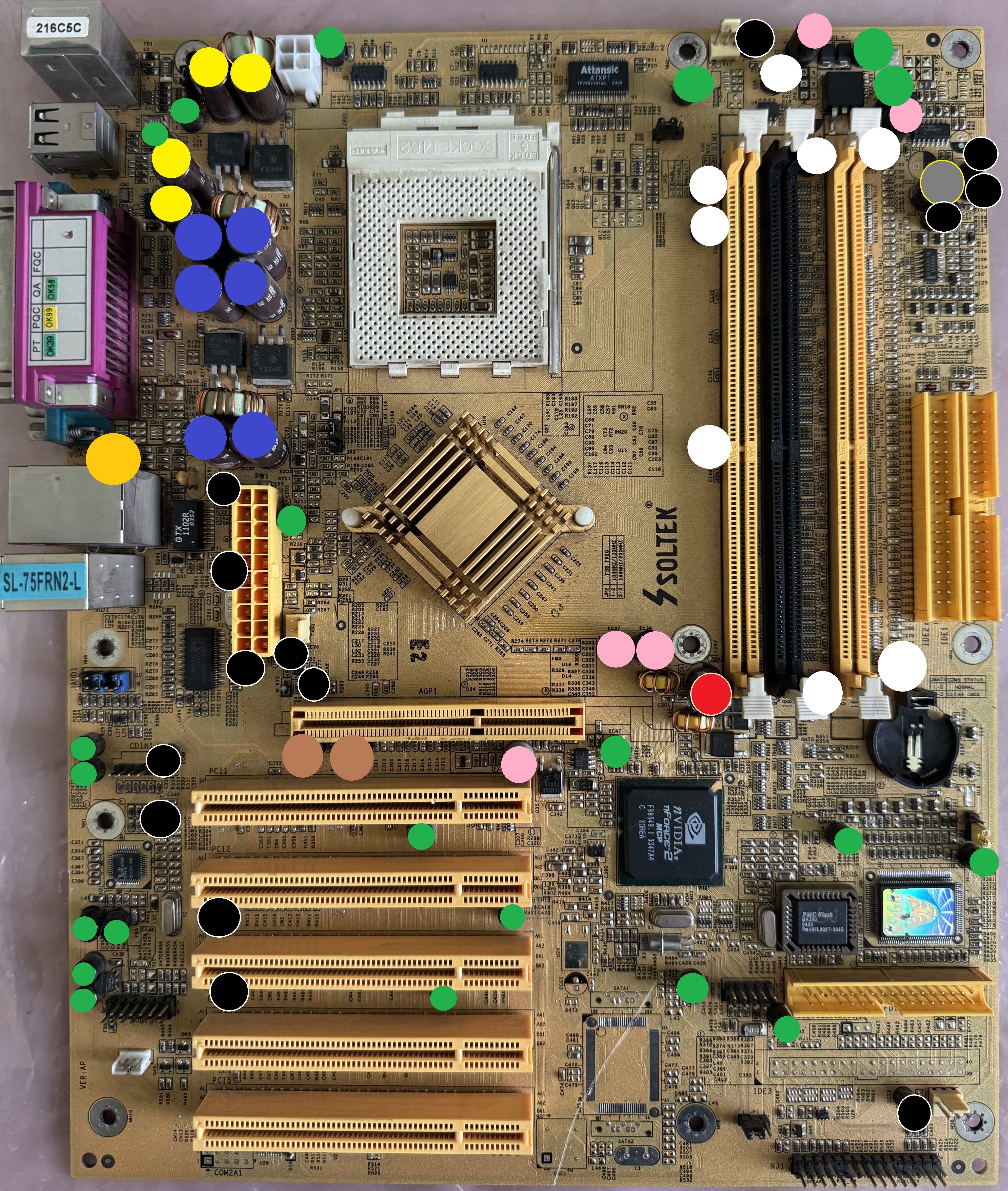

Herzlichen Dank an dich und alle anderen für die Unterstützung. Dann würde die Liste für das Soltek folgendermaßen aussehen:

Soltek	SL-75FRN2-L
Farbe	Anzahl	Aufschrift	dxh in mm	Ersatz
blau	6	KZG 6,3V 3300µF	10x25	Kemet A750MW228M1CAAE010
gelb	4	KZG 16V 1500µF	10x20	Kemet A750MW128M1EAAE014
rosa	5	Hersteller? 6,3V 1000µF	8x12	Rubycon 6.3ZLG820MEFC8X16
grau	1	OST RLS 6,3V 1000µF	8x12	Panasonic EEU-FR0J102
rot	1	OST RLX 10V 1000µF	10x16	Panasonic EEU-FR1A102
grün	21	OST RMH 25V 100µF	6x7	Kemet ESS107M025AE2AA
schwarz	14	OST RMH 25V 22µF	5x7	Panasonic EEA-GA1E220
weiß	8	OST RMH 10V 220µF	6x7	Panasonic ECA-1AHG221
orange	1	OST RMH 16V	6x7
braun	2	OST RMH 25V	4x6

Der Orange im I/O Bereich und die beiden braunen Caps unter dem AGP Slot kann ich ohne auslöten leider nicht ablesen.


Für die Gigabyte 3D1 dann so:

Gigabyte	3D1
Farbe	Anzahl	Aufschrift	dxh in mm	Ersatz
grün	3	KZG 6,3V 1500µF	10x14	Kemet A755MS158M0JAAE013
gelb	3	Nichicon HM(M) 6,3V 1000µF	8x12	Kemet A755KS108M0JAAE013

Die Asus V9999:

Asus	V9999
Farbe	Anzahl	Aufschrift	dxh in mm	Ersatz
rot	4	KZG 6,3V 820µF	8x12	Kemet A755KS827M1AAAE014

Gerne dann in die Datenbank, falls noch Bilder benötigt werden, einfach kurz Bescheid geben.



[Ben Psyko]

Hätte da auch ein paar Sachen 😬

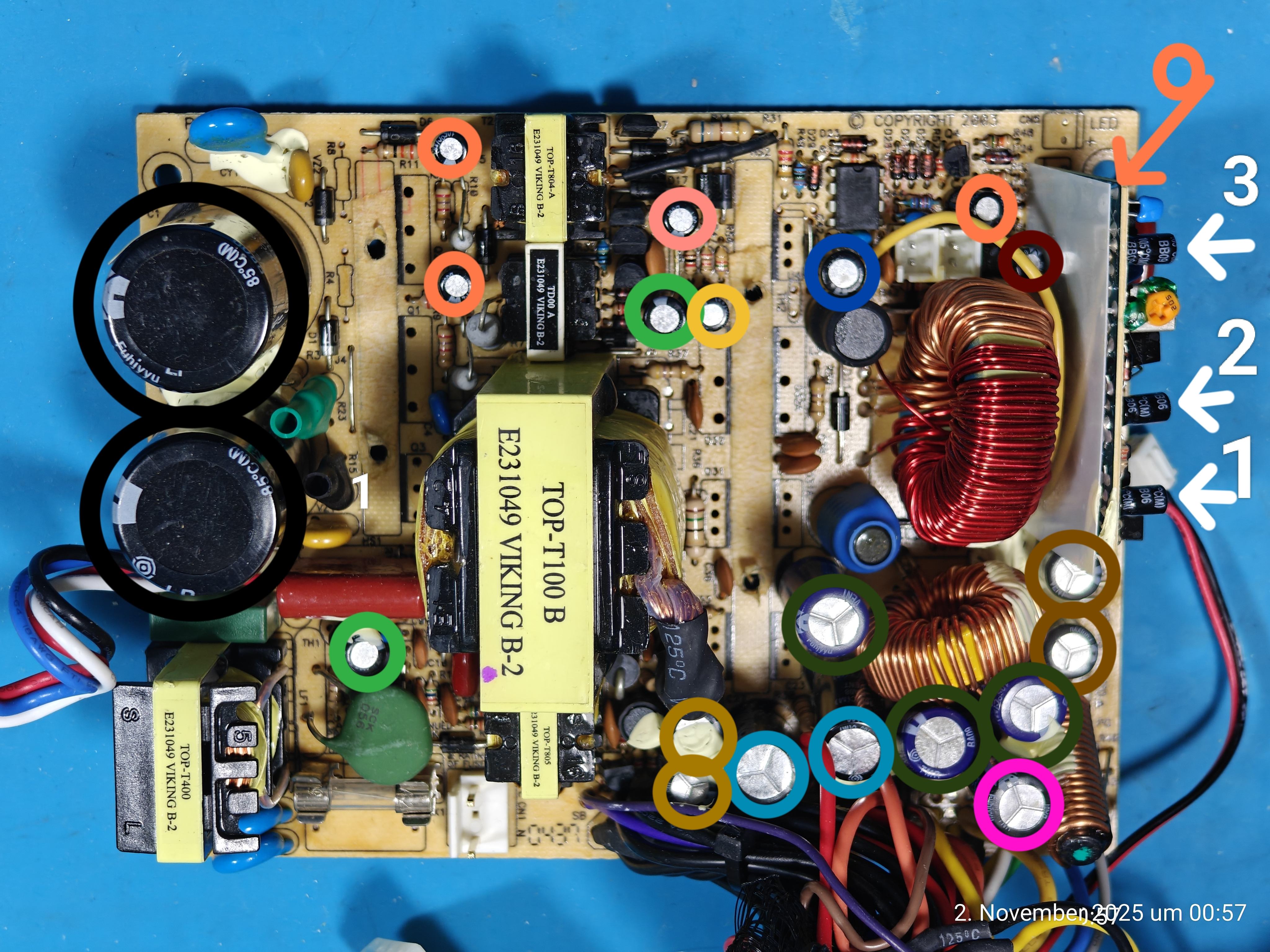

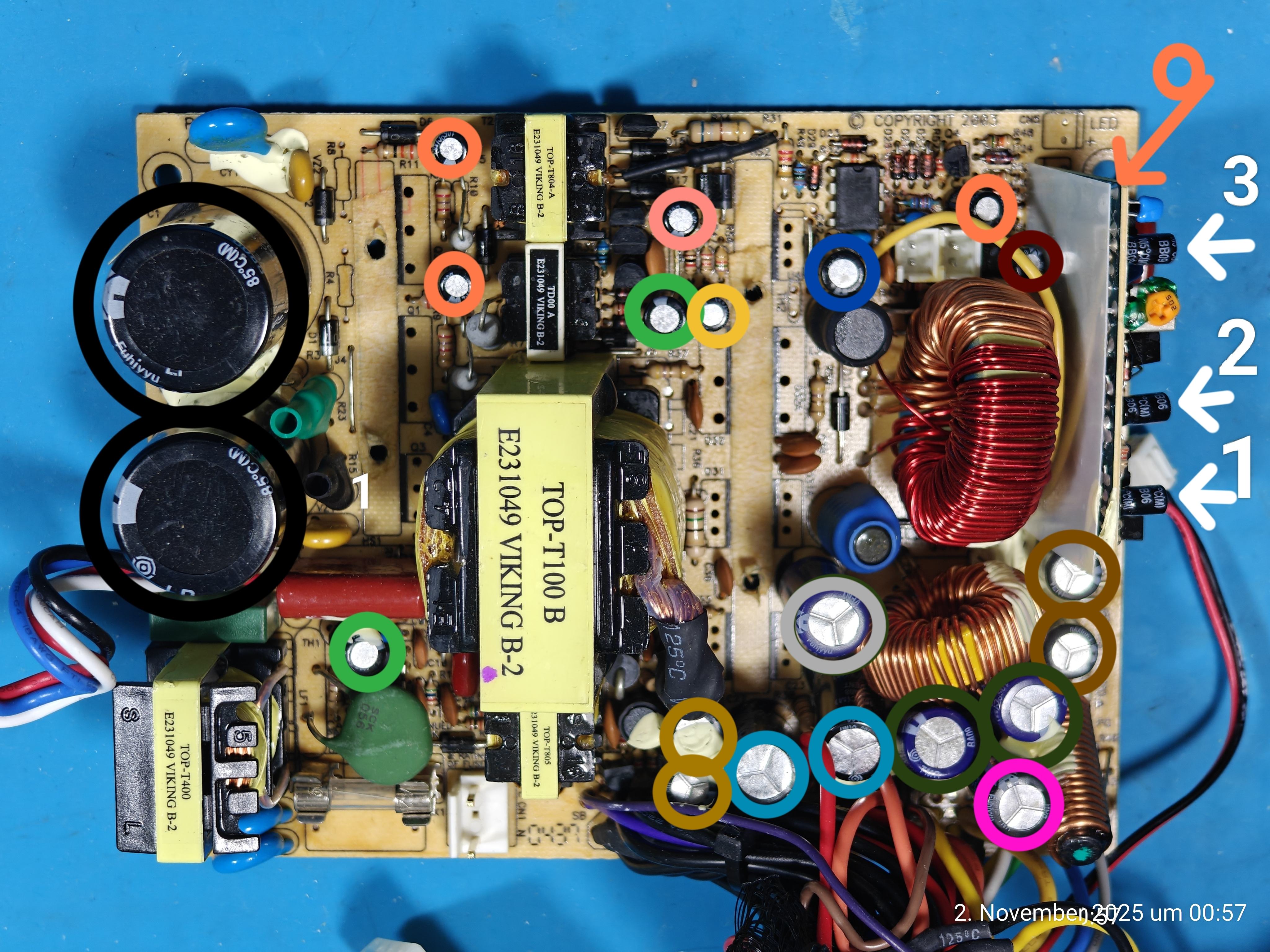

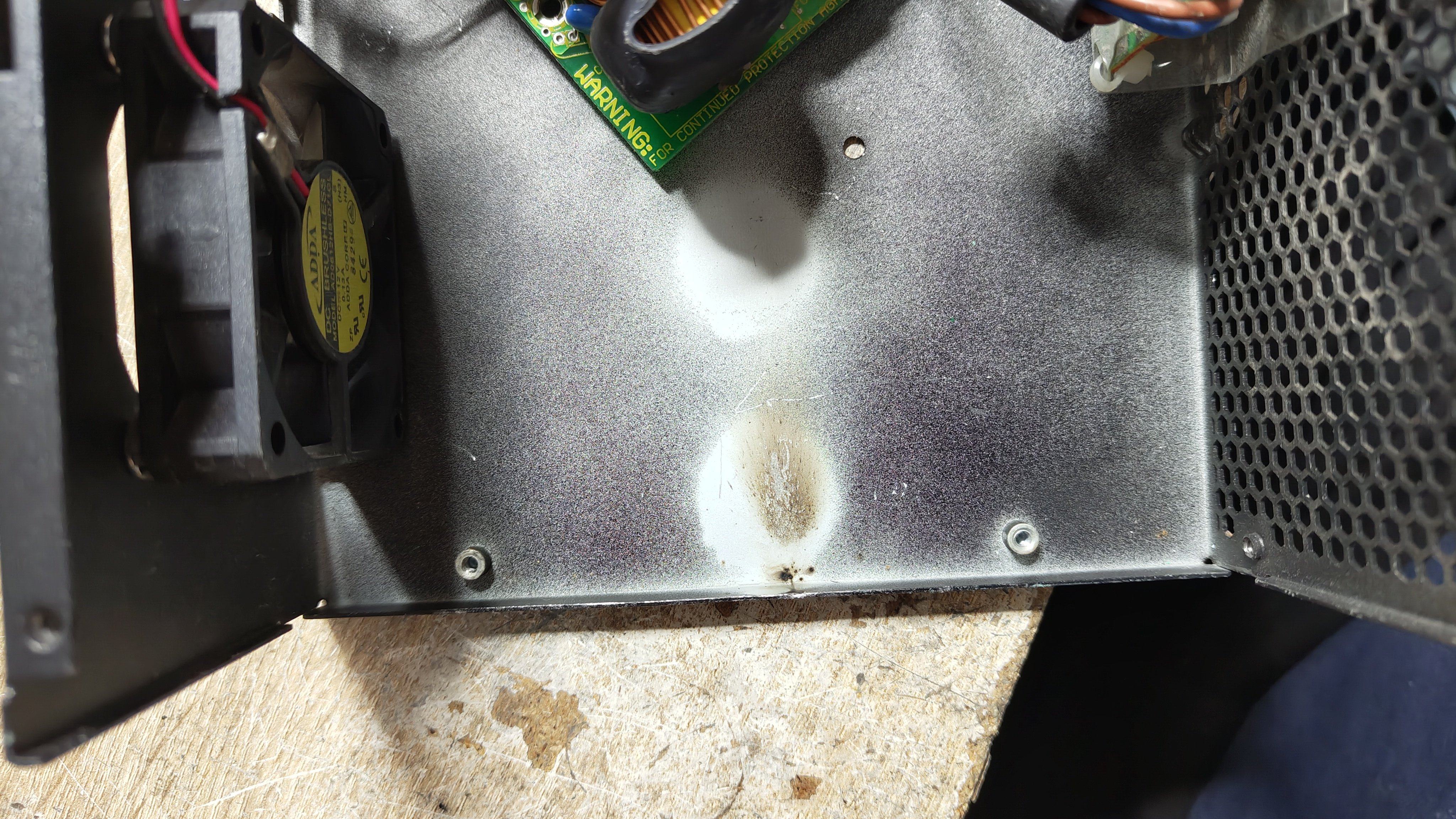

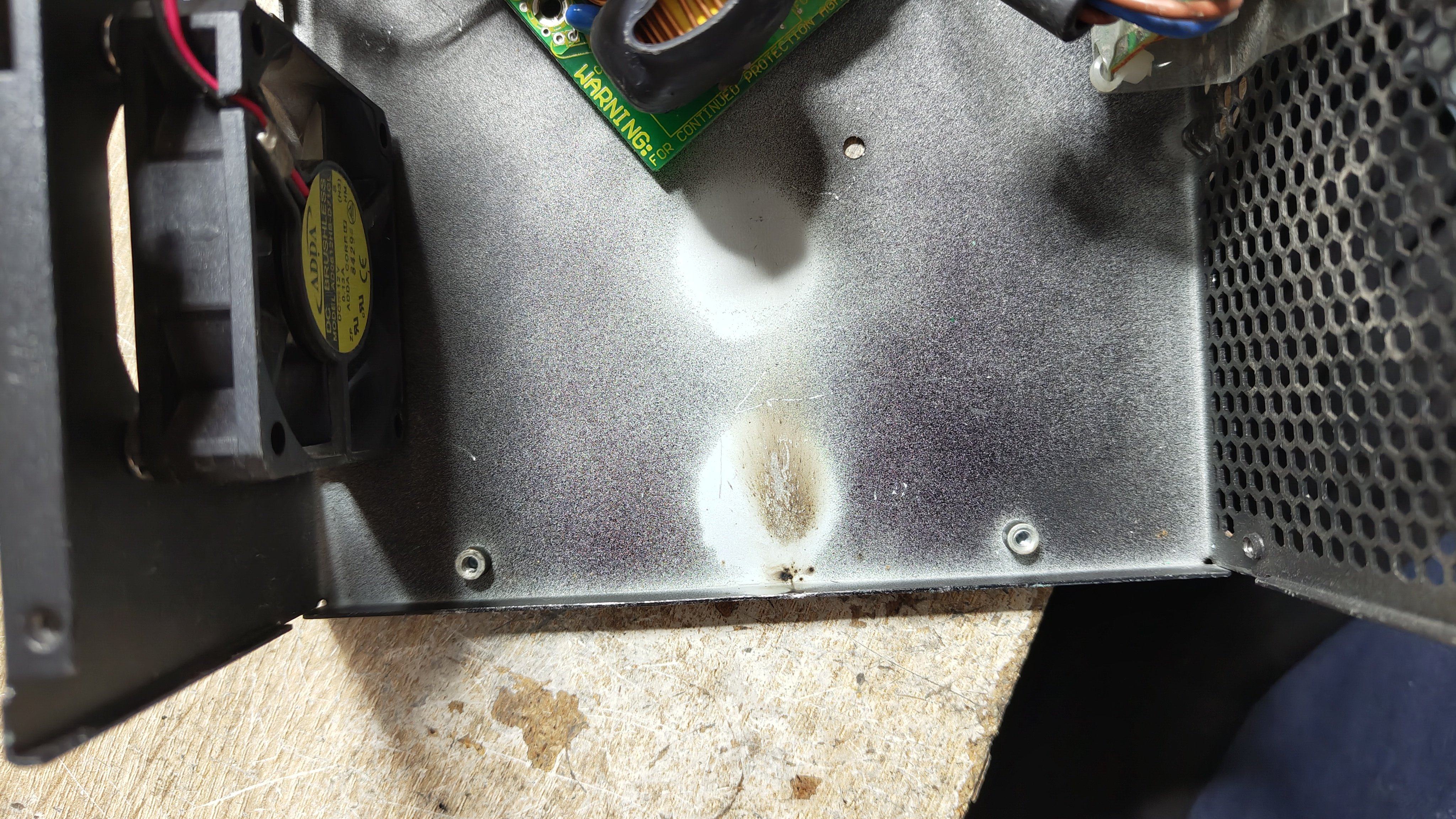

BeQuiet P4 350W S1.3 (NOS)

Spoiler

Optokoppler Everlight 817 B T429 > heißt irgendein 817 B sollte funktionieren.

Lüfterplatine

Farbe	Menge	Bezeichnung	Zusätze	D x H in mm
Grau	3	47uF 16V	SS 105°C BB06	5x7,5

Zusatzplatine

Farbe	Menge	Bezeichnung	Zusätze	DxH in mm
Hellblau	1	Fuhiyyu 22uF 400V	MK VENT 85°C (M) BC07	16x22
Lila	1	TNR 22uf 50V	105°C (M) BC06	6,5x11
Weiß	1	TNR 47uF 50V	105°C (M) BC09	6,5x11

Hauptplatine

Farbe	Menge	Bezeichnung	Zusatz	DxH in mm
Schwarz	2	Fuhiyyu LP NEG 470uf 200V	85°C (M) VENT BB09	22x40
Grün	2	TNR 47uF 35V	105°C (M) BC06	6,5x11
Orange	4	TNR 4,7uF 50V	105°C (M) BC06	5x11
Gelb	1	TNR 47uf 25V	105°C (M) BC06	5x11
Rosa	1	TNR 1uF 50V	105°C (M) BC09	5x11
Weinrot	1	TNR 0,47uF 50V	105°C (M) BC06	5x11
Dunkelblau	1	TNR 220uF 16V	105°C (M) BC09	6,5x11
Braun	2	Fuhiyyu TNR 470uF 16V	VENT 105°C (M) BC09	8x14
Dunkelgrün	3	Fuhiyyu TMR 2200uF 16V	VENT 105°C (M) BA10	10x25

Petrol	2	Fuhiyyu TNR 3300uF 10V	VENT 105°C (M) BA08	10x25
Ocker	2	Fuhiyyu TNR 1000uF 10V	VENT 105°C (M) BC09	8x17
Pink	1	Fujiyyu TNR 220uF 16V	VENT 105°C (M) BA07	10x30

seitliche Platine

Markierung	Menge	Bezeichnung	Zusätze	DxH in mm
1	1	SS 10uF 25V	BB06 105°C (M)	4x7
2	1	SS 1uF 50V	BB06 105°C (M)	4x7
3	1	SS 2,2uF 50V	BB09 105°C (M)	4x7

Da brauche ich wieder mal Hilfe @WMDK
Viele kleine, wie ich finde komische Kondis wie 0,47uF oder 1uF ...
Da weiß ich nicht wie weit @fortunes wissen und Zettel schon sind. Vielleicht kannst du auch was herausfinden ? 🤷
Muss man die überhaupt machen die kleinen ? Das Netzteil ist NOS !

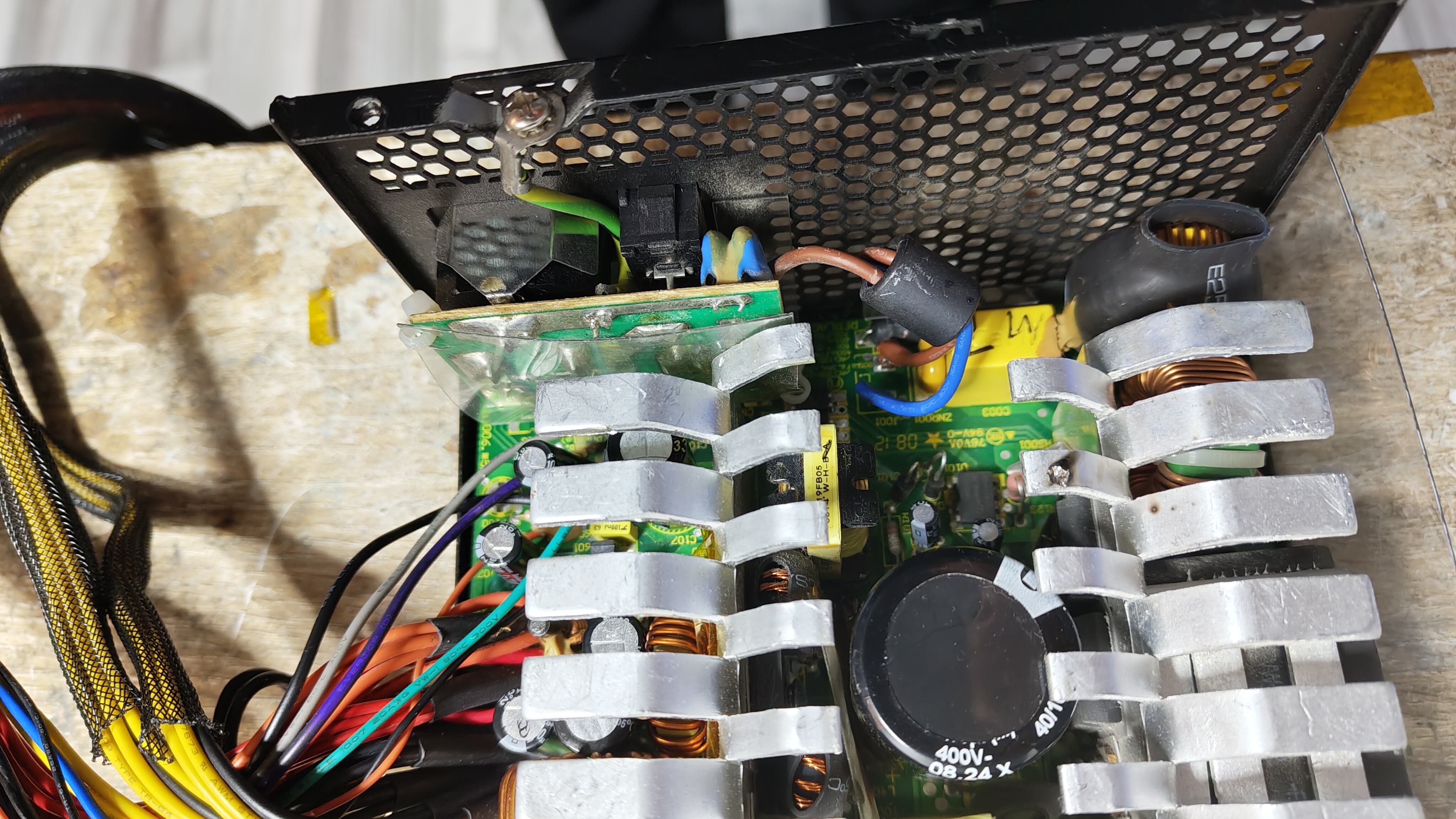

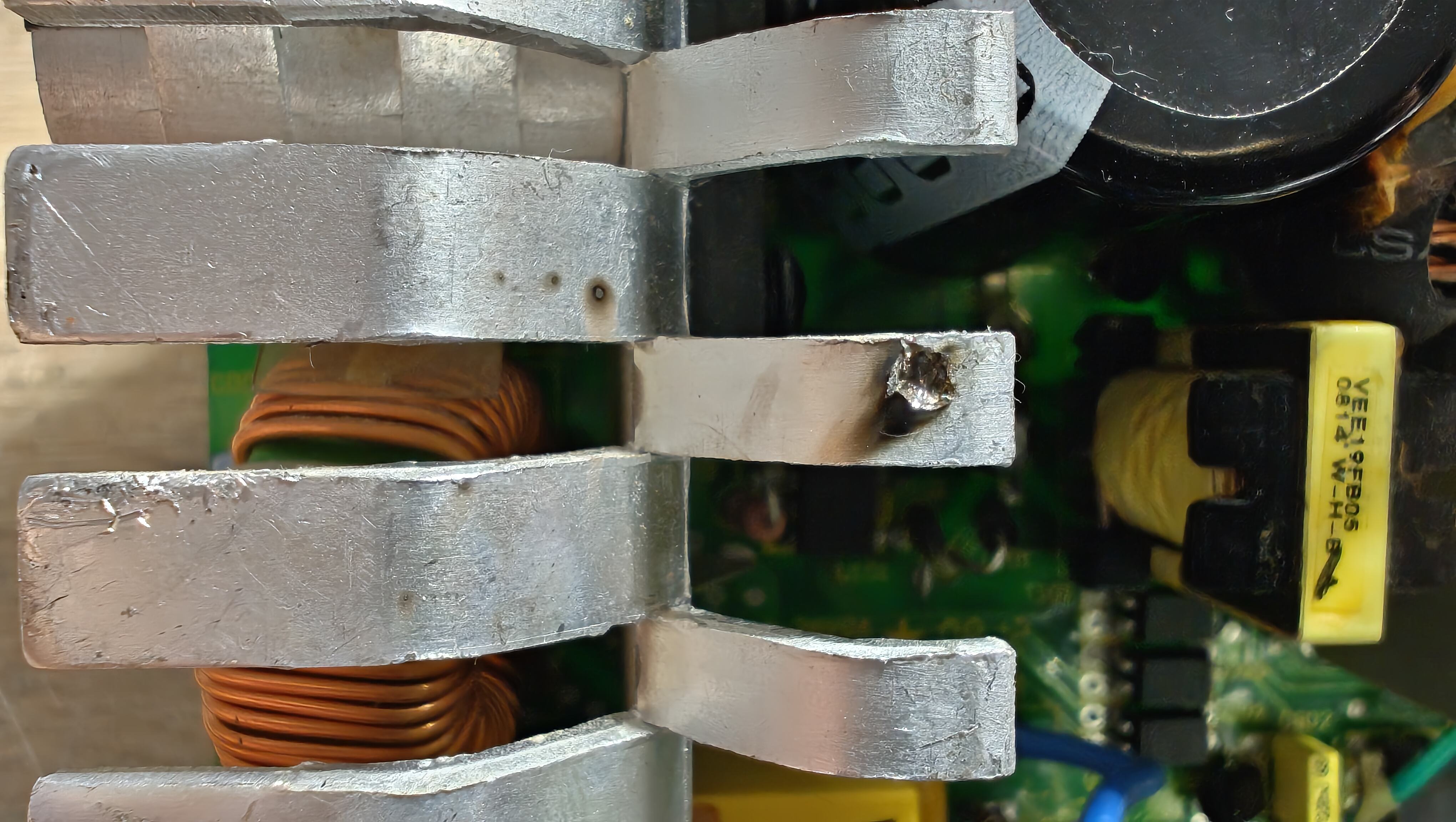

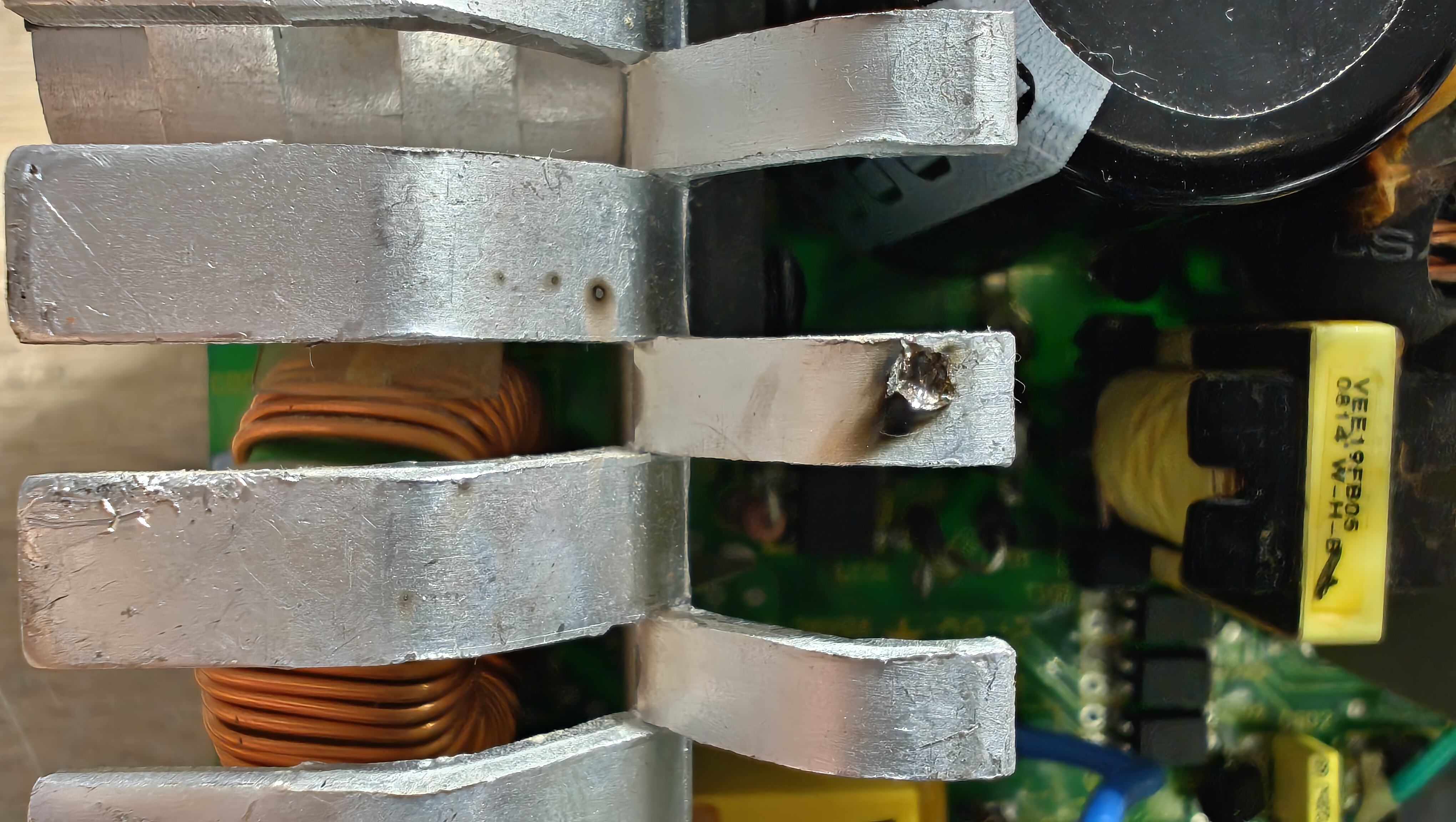

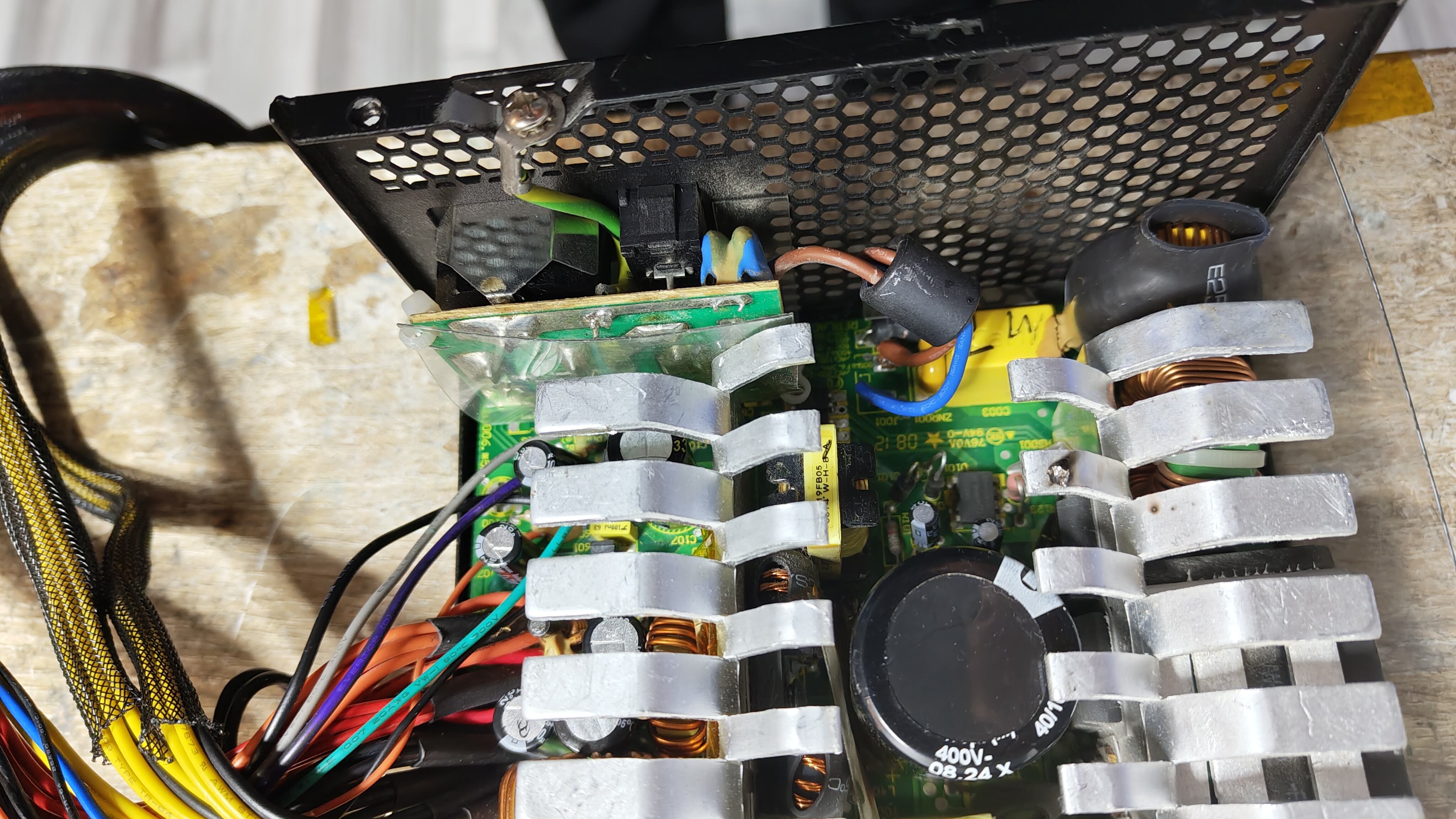

Nicht viel Platz in dem dingen und zum löten später ist es definitiv einfacher die Kühler mitsamt Mosfet auszubauen. Die Kühler sind geschraubt und die Pappe frisst kaum wärme 👍

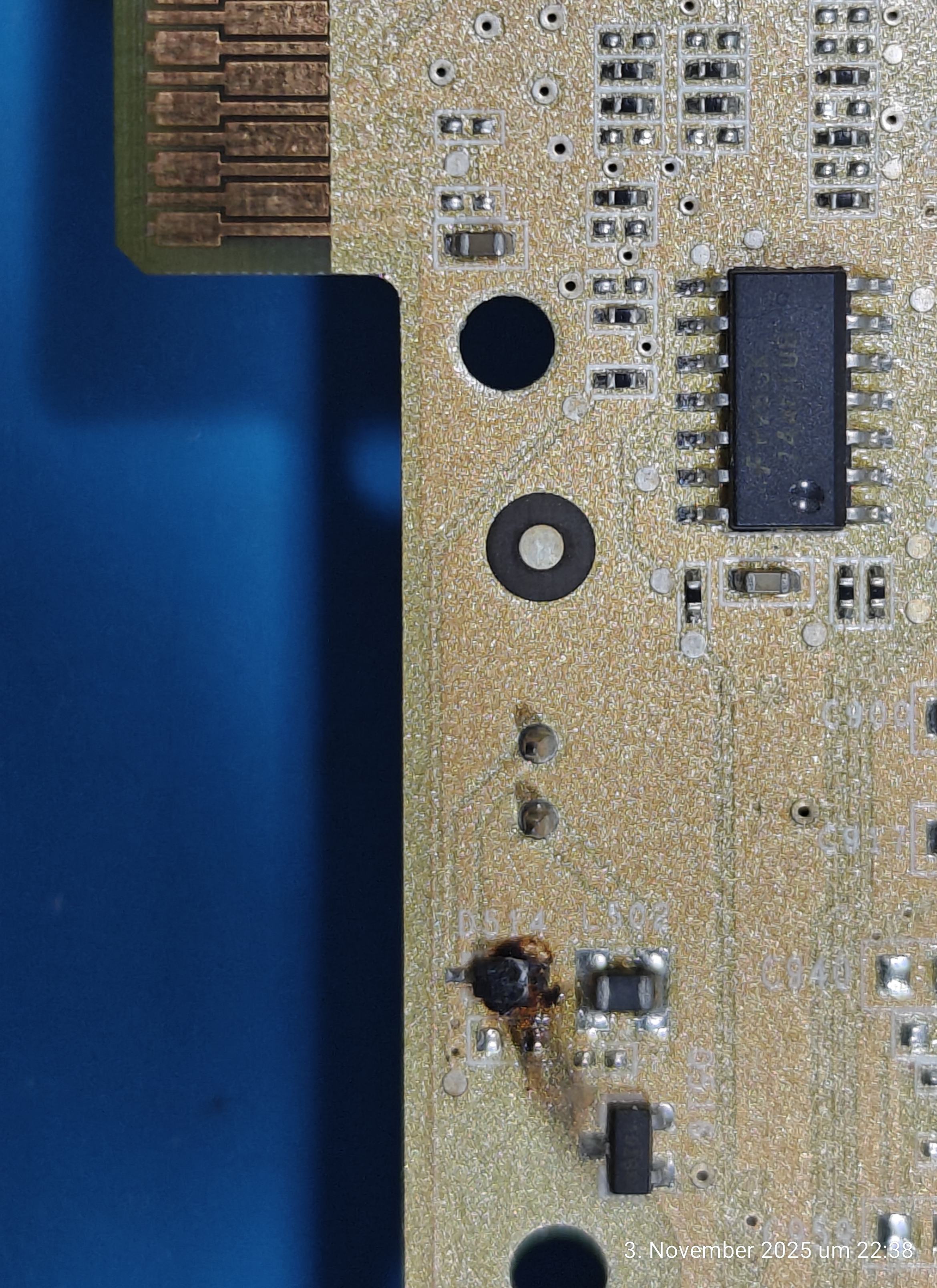

Hab noch drei Grafikkarten (FX5900/FX5900XT/6600) die kommen morgen 😬

Edit:
Das Shuttle Netzteil läuft mit der Mischbestückung zwecks Platz, auf der Retro Lan 6 ist dann der Langzeittest 😅
