Seite 1: Ohne CPU-, aber mit RAM-OC: MSI MAG B660M MORTAR WIFI DDR4 im Test

msi mag b660m mortar wifi ddr4 003 logoWer sich für Intels neue Alder-Lake-S-Plattform interessiert, war bisher gezwungen, auch ein kostenintensives Z690-Mainboard in Betracht zu ziehen, denn die anderen Intel-600-Chipsätze gab es zunächst noch nicht. Mit dem heutigen Tag und passend zur CES 2022 kommen auch die restlichen Chipsätze und damit auch der B660-PCH mit ins Spiel und dieser drückt die Mainboard-Preise nach unten, was auch für unser erstes Sample, das MSI MAG B660M MORTAR WIFI DDR4, gelten wird.

MSIs MAG B660M MORTAR WIFI DDR4 ist ein klassischer Kandidat zur noch anhaltenden DDR5-Knappheit, denn es kann noch DDR4 eingesetzt werden. Gerade dann, wenn generell keine CPU-Übertaktung erwünscht ist bzw. benötigt wird. Bei Bedarf lässt sich aber der Arbeitsspeicher übertakten. MSI hat uns jedoch auch mitgeteilt, dass es mit dem MAG B660M MORTAR WIFI auch ein DDR5-Modell geben wird.

Auf der Micro-ATX-Platine hat MSI abseits des Sockel LGA1700 und den vier DDR4-Steckplätzen für die Systemerweiterung je einen PCIe-4.0-x16-, PCIe-3.0-x16- und PCIe-3.0-x1-Slot auf mechanischer Basis vorgesehen. Zwei M.2- sowie sechs SATA-6GBit/s-Buchsen ermöglichen einen soliden Storage-Ausbau und auch einige USB-Schnittstellen dürfen nicht fehlen. Neben dem 2,5-GBit/s-LAN-Port gibt es obendrauf auch ein WLAN-Modul. In Summe klingt MSIs MAG B660M MORTAR WIFI DDR4 demnach ziemlich interessant. Gehen wir nun ins Detail.

0

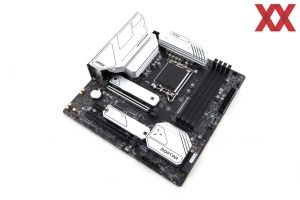

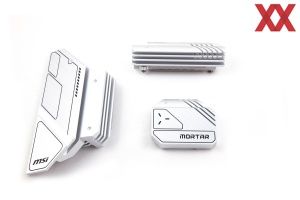

Das Micro-ATX-PCB selbst ist schwarz, die gesamten Kühlkörper allerdings in strahlendem Silber. Diese haben bei uns in der Redaktion einen sehr guten haptischen Eindruck hinterlassen.

Die technischen Eigenschaften

Das MSI MAG B660M MORTAR WIFI DDR4 wurde mit folgenden technischen Eigenschaften versehen:

Die Daten des MSI MAG B660M MORTAR WIFI DDR4 in der Übersicht
Hersteller und
Bezeichnung
MSI
MAG B660M MORTAR WIFI DDR4
Mainboard-Format Micro-ATX
CPU-Sockel LGA1700 (für Intel Core i5/i7/i9-12000)
Stromanschlüsse 1x 24-Pin ATX
2x 8-Pin EPS12V

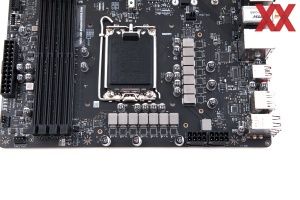

Phasen/Spulen 14 Stück (12+1+1)
12x Renesas ISL99360 (VCore, 60A)
1x Renesas ISL99360 (GT, 60A)
1x Monolithic Power MP87992 (70A)
Preis
folgt
Webseite folgt
  Southbridge-/CPU-Features
Chipsatz, Kühlung Intel B660 Chipsatz, passiv

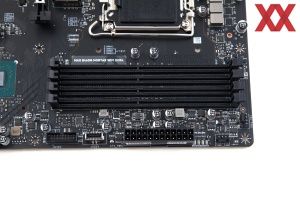

Speicherbänke und Typ 4x DDR4 (Dual-Channel), max. 4.800 MHz
Speicherausbau max. 128 GB (mit 32-GB-UDIMMs)
SLI / CrossFire 2-Way-CrossFireX
  Onboard-Features
PCI-Express 1x PCIe 4.0 x16 (x16) über CPU
1x PCIe 3.0 x16 (x4) über Intel B660
1x PCIe 3.0 x1 (x1) über Intel B660
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen
4x SATA 6GBit/s über Intel B660
2x SATA 6GBit/s über ASMedia ASM1061
1x M.2 M-Key mit PCIe 4.0 x4 über CPU
1x M.2 M-Key mit PCIe 4.0 x4/SATA 6GBit/s über Intel B660
USB Chipsatz: 1x USB 3.2 Gen2x2 (extern), 1x USB 3.2 Gen2 (1x intern), 2x USB 3.2 Gen1 (2x intern), 4x USB 2.0 (4x extern)
Genesyslogic GL3590: 3x USB 3.2 Gen2 (3x extern)
Genesyslogic GL850G: 4x USB 2.0 (4x intern)
Grafikschnittstellen 1x HDMI 2.1 Out
1x DisplayPort 1.4 Out
WLAN / Bluetooth WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6 AX201, Dual-Band, max. 2,4 GBit/s, Bluetooth 5.2
Thunderbolt -
LAN 1x Realtek RTL8125BG 2,5-GBit/s-LAN
Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1200 Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung 1x 4-Pin RGB-Header
3x 3-Pin ARGB-Header
FAN- und WaKü-Header 1x 4-Pin CPU-FAN-Header
1x 4-Pin CPU-WaKü-Pump-Header
2x 4-Pin System-FAN-Header
Onboard-Komfort Status-LEDs
Herstellergarantie 3 Jahre (nur über Händler)

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

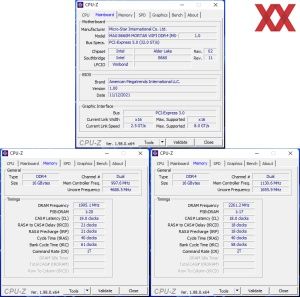

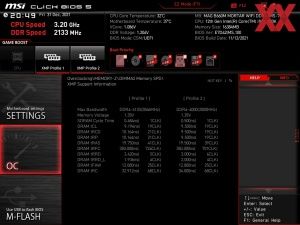

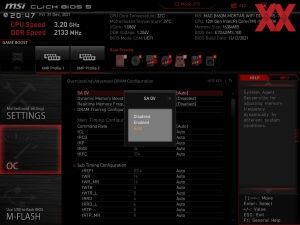

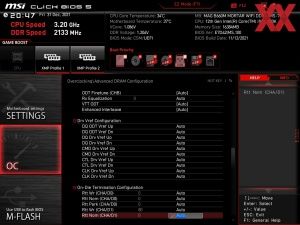

RAM-OC: unten links mit XMP; unten rechts mit manuellen Werten
Wärmebild vom VRM-Bereich beim MSI MAG B660M MORTAR WIFI DDR4
Die USB-3.2-Gen2x2-Performance über den B660-Chipsatz
Die USB-3.2-Gen2-Performance über den GL3590-Hub
Die USB-3.2-Gen1-Performance über den B660-Chipsatz

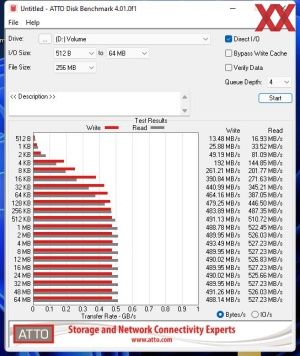

Die SATA-6GBit/s-Performance über den B660-Chipsatz
Die SATA-6GBit/s-Performance über den ASMedia ASM1061
Die M.2-Performance über den Core i9-12900K mit PCIe 4.0 x4
Die M.2-Performance über den B660-Chipsatz mit PCIe 4.0 x4

Das mitgelieferte Zubehör

  • Mainboard-Handbuch
  • Treiber- und Software-DVD
  • Quick-Installation-Guide
  • MSI-Shout-Out-Infokarte
  • MSI-Reward-Infokarte
  • MSI-Produktflyer
  • MSI-Dankkarte
  • zwei SATA-Kabel
  • zwei WLAN-Antennen
  • zwei M.2-Clips
  • diverse MSI-Sticker
  • MSI-Gaming-Gehäusesticker
  • zwei Schraubendreher
0

Auch die Käufer des MSI MAG B660M MORTAR WIFI DDR4 müssen zum Glück nicht ohne Beigaben auskommen. In der Verpackung ist demnach abseits der Platine selbst noch einiges anzutreffen. Damit sind nicht nur das Handbuch und der Quick-Installation-Guide gemeint, sondern noch weitere Flyer und auch zahlreiche MSI-Sticker.

Doch auch auf je zwei SATA-Kabel, WLAN-Antennen sowie M.2-Clips muss nicht verzichtet werden. MSI selbst ebenfalls die beiden Schraubdreher mit bei, die sich optional an den Schlüsselbund befestigen lassen.
