Test: ASUS Z87-Deluxe - goldener Start in die vierte Core-Generation

DruckenE-Mail
Erstellt am: von

Seite 9: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

ASUS bietet dem Käufer mit dem Z87-Deluxe insgesamt acht USB-3.0-Schnittstellen. Vier Stück arbeiten direkt über den neuen Z87-PCH, die anderen vier nehmen einen kleinen Umweg über den ASM1074, der rein als Hub fungiert. Dabei sind am I/O-Panel gleich sechs Stück vertreten. Zwei weitere werden mithilfe des internen Headers ermöglicht. Wir arbeiten weiterhin mit der SanDisk Extreme mit 120 GB, die wir für den USB-3.0-Test in ein externes USB-3.0-Gehäuse installieren.

ATTO USB3 small

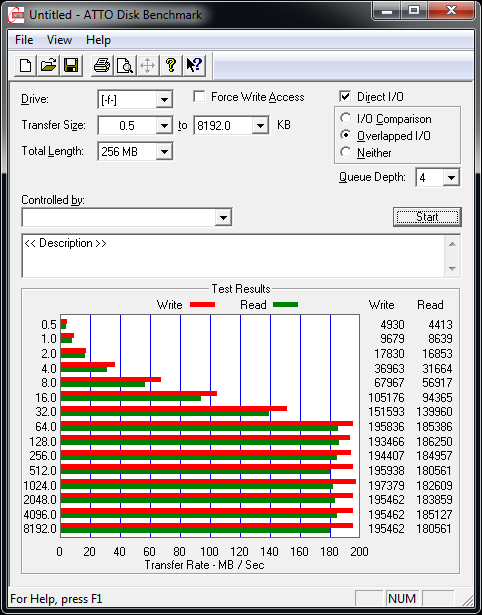

Die USB-3.0-Performance beim ASUS Z87-Deluxe
(nativ über den Z87-PCH).

Der Z87-PCH zeigt sich auch gleich von seiner besten Seite. Er erreicht eine Schreibdatenrate von 195 MB/s, lesend sind um die 183 MB/s drin. Insgesamt ist das ein gutes Ergebnis.



SATA-6G-Performance

Die Storage-Anschlüsse umfassen zehn SATA-6G-Schnittstellen. Sechs davon werden vom Z87-Chipsatz gesteuert, die anderen vier arbeiten hingegen mit zwei ASM1061-SATA-Controllern zusammen.

ATTO USB3 small

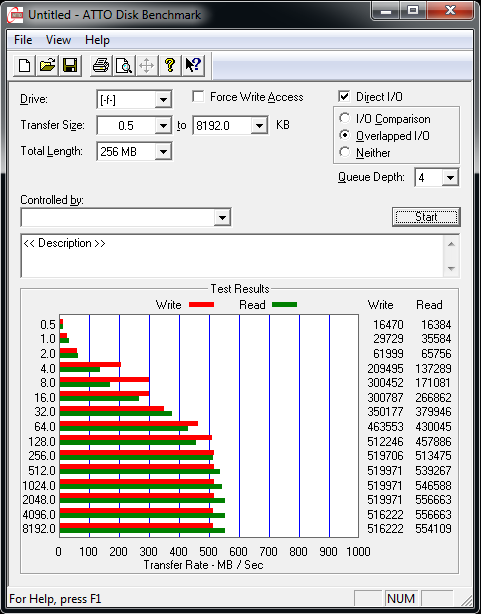

Eine hervorragende Leistung zeigt der Z87-PCH.
ATTO USB3 small
Etwas weniger Performance erhält man mit dem ASM1061.

Der neue Z87-Chipsatz offenbart ebenfalls eine sehr gute SATA-6G-Leistung. Lesend sind bis zu 556 MB/s drin gewesen, wohingegen die Schreibrate bis etwa 520 MB/s reichte. Annehmbare Resultate haben wir über den ASM1061 erhalten. Hierbei schaffte es der ASM1061, das SSD-Laufwerk auf bis zu 404 MB/s lesend und um die 390 MB/s schreibend zu treiben.



Social Links

Seitenübersicht

Kommentare (131)

#122
customavatars/avatar195224_1.gif
Registriert seit: 09.08.2013

Matrose
Beiträge: 10
Zitat Rudi_Taube;21081563
Ich lasse halt die Ports mitlaufen, obwohl ich sie z. Zt. nicht benötige. Bei Abwesenheit möchte ich meine Rechner schon von der Stromversorgung abschalten können.
Zumal im Bios das deaktivieren der Ports angeboten wird.

Mein Messgerät zeigt, wenn Stromversorgung an bleibt, einen Verbrauch von 4-5 Watt an.

@Rudi_Taube

ERP Enable S5 ?
Eine Frage dazu, muß es disabled oder enabled sein? Wie ist es Original eingestellt? Bin grad in Arbeit.
Hab auch dieses AN_AUS_AN verhalten. Muss ich alles wieder aktivieren? Also Realtek und Asmedia?
Blutooth ist bei mir auch aus.
#123
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
@PaulNewman

Unter APM-"Erp-Bereit" Aktivieren S5

[ATTACH=CONFIG]248869[/ATTACH]

Zitat
Hab auch dieses AN_AUS_AN verhalten. Muss ich alles wieder aktivieren? Also Realtek und Asmedia?

Das habe ich auch, deshalb habe ich Asmedia SATA und Realtek-LAN aktiviert. Bluetooth und Wireless hat bei mir keinen Einfluss auf AN-AUS-AN.

Die ErP-Aktivierung verhindert bei mir nicht AN-AUS-AN, lediglich verringert sich - wenn von der Stromversorgung nicht getrennt - der Verbrauch von 4...5 W auf etwa 1 W (ErP ist EU-Auflage).
#124
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
s4+s5 aktivieren oder nur s5??
#125
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
Ich habe nur S5 aktiviert.
#126
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
was ist s4
#127
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
Hier sind S0 bis S5 beschrieben:

All about System Power States (S0-S5) | Intel® Developer Zone
#128
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
thx
#129
customavatars/avatar99413_1.gif
Registriert seit: 25.09.2008
Bochum
Oberleutnant zur See
Beiträge: 1461
Benutzt jemand den Prolimatech Genesis Black auf dem z87-deluxe / dual board und corsair vengeance rams?

irgendwie sieht das bedrückend aus mit dem kühlrippen um die cpu

und bedeckt der lüfter nur den 1. pci-e x1 slot?

grüße
#130
Registriert seit: 05.03.2007

Oberstabsgefreiter
Beiträge: 451
Da es scheinbar keiner machen wollte und ich auch gern einen Sammelthread haben wolte, habe ich einen erstellt:

www.hardwareluxx.de/community/f12/asus-z87-deluxe-z87-deluxe-dual-intel-z87-984933.html
Alles weiter kann dort diskutiert werden!
#131
Registriert seit: 10.01.2015

Matrose
Beiträge: 1
Zitat Rudi_Taube;21135208
@PaulNewman

Unter APM-"Erp-Bereit" Aktivieren S5

[ATTACH=CONFIG]248869[/ATTACH]


Das habe ich auch, deshalb habe ich Asmedia SATA und Realtek-LAN aktiviert. Bluetooth und Wireless hat bei mir keinen Einfluss auf AN-AUS-AN.

Die ErP-Aktivierung verhindert bei mir nicht AN-AUS-AN, lediglich verringert sich - wenn von der Stromversorgung nicht getrennt - der Verbrauch von 4...5 W auf etwa 1 W (ErP ist EU-Auflage).


Wieso habe ich das feld ErP nicht bei mir in Bios
ich habe nur power on by pci, ring, rtc aber nicht mehr
