> > > > Test: ASUS Z87-Deluxe - goldener Start in die vierte Core-Generation

Test: ASUS Z87-Deluxe - goldener Start in die vierte Core-Generation

DruckenE-Mail
Erstellt am: von

Seite 7: Testsystem und generelle Performance

Das Testsystem

Mit diesem Testsystem haben wir das ASUS Z87-Deluxe getestet:

Hardware:

  • Intel Core i7-4770K
  • entsprechendes Sockel 1150-Mainboard mit Intels Z87-Chipsatz
  • 2x4 GB DDR3-2400 - @ 1600 MHz, 9-9-9-24 1T, bei 1,5 V
  • Powercolor Radeon HD 7850
  • Seasonic X-Series 560W Netzteil
  • Samsung CDDVDW SH-222AB
  • Seagate ST1000524AS 1TB Festplatte

Für Bandbreiten/Transferratentests kommen weitere Komponenten zum Einsatz.

Software:

  • Windows 7 Home Premium 64-Bit
  • AMD Catalyst 13.4
  • Intel INF-Utility 9.4.0.1017

Bei weiteren Treibern verwenden wir jeweils die aktuellste Version. Zum Vergleich haben wir noch einige Sockel 1155-Mainboards mit Intels Z77-Chipsatz mit in die Grafiken aufgenommen. Dazu hatten wir den AMD Catalyst 12.4 und das Intel INF-Utility 9.3.0.1020 in Verwendung. Als Prozessor kam der Core i7-3770K zum Einsatz.

Seit der Einführung der Nehalem-Prozessoren und der Integration des Speichercontrollers in die CPU haben wir festgestellt, dass sich die getesteten Mainboards kaum mehr in der Performance unterscheiden. Dies ist auch kein Wunder, denn den Herstellern bleibt fast kein Raum mehr fürs Tweaken: Früher war es möglich, durch besondere Chipsatztimings noch den einen oder anderen Prozentpunkt an Performance aus dem Mainboard zu holen, heute fehlt diese Optimierungsmöglichkeit. Ist ein Mainboard also in der Lage, die Speichertimings einzustellen, so werden alle Mainboards - wie auch bei unseren Tests mit konstant 1600 MHz und 9-9-9-24 1T - dieselbe Performance erreichen.

Auch wenn wir deshalb die Performancetests im Vergleich zu früheren Mainboardreviews deutlich eingeschränkt haben, sind sie dennoch interessant, denn mit den Leistungsvergleichen findet man schnell heraus, ob der Hersteller beispielsweise den Turbo-Modus ordentlich implementiert hat oder im Hintergrund automatische Overclocking-Funktionen laufen. Beim ASUS Z87-Deluxe ist allerdings alles so, wie es zu erwarten wäre: Die Turbo-Modi laufen korrekt und auch keine versteckte Übertaktung ist aktiv.

Wir testen allerdings nur noch vier Benchmarks und beschränken uns hier auf 3DMark 2011, SuperPi 8M, Cinebench 11.5 und Sisoft Sandra 2011 Memory Benchmark:

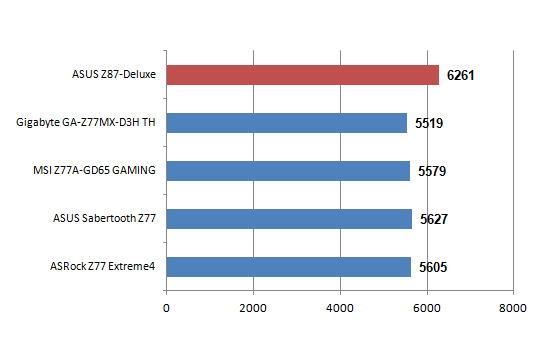

3DMark 2011

3DMark_2011_1
Leistung in Futuremark-Punkten

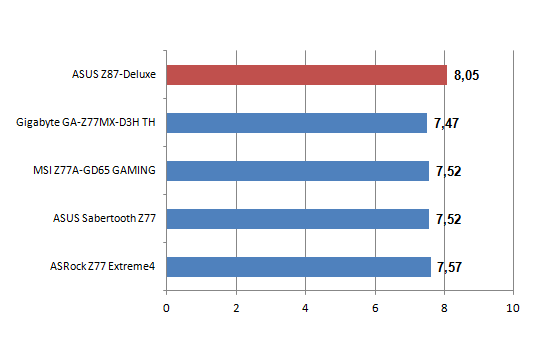

Cinebench 11.5 CPU

Cinebench 1
Leistung in Cinebench-Punkten

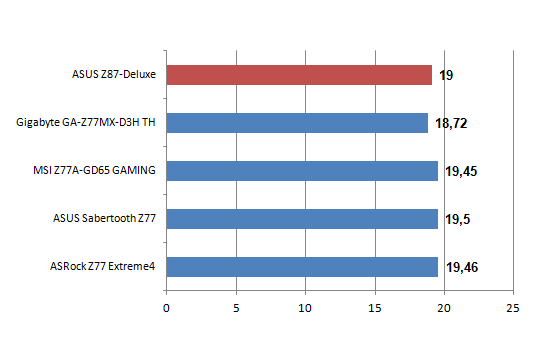

Sisoft Sandra Memory Benchmark:

SiSoft_Sandra 1
Bandbreite in GB/s

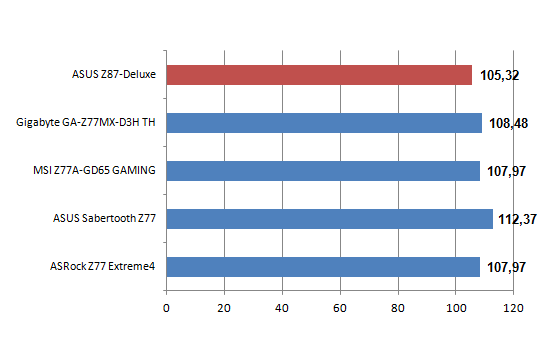

SuperPi 8M

SuperPi 1
Zeit in Sekunden (weniger ist besser)

Das Haswell-System hat mit dem 3DMark 2011 einiges an Mehrleistung herausholen können. Dies liegt aber vor allem an der Tatsache, dass wir die AMD Catalyst-Version aktualisiert haben. Nichtsdestotrotz wird der Core i7-4770K auch einiges dazu beigetragen haben. Anders war es dann bei Cinebench, wo der Haswell-Prozessor im CPU-Lauf seine Mehrleistung unter Beweis stellen konnte. An der Speicherbandbreite hat sich hingegen nichts getan und sie lag bei genau 19 GB/s. Für eine DDR3-1600-Konfiguration ist das Resultat völlig normal. Und beim SuperPi 8M-Benchmark war das Haswell-System lediglich zwei bis drei Sekunden schneller mit der Berechnung fertig.

Auch bei der Lynx Point-Plattform werden wir die Bootzeit protokollieren. Wir messen die Zeit in Sekunden, wie lange das Mainboard benötigt, um alle Komponenten zu initialisieren und mit dem Windows-Bootvorgang beginnt.

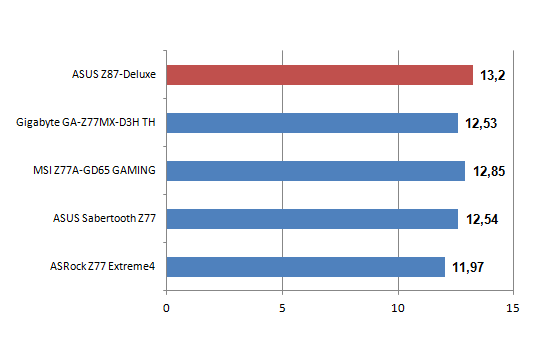

Bootzeit (vom Einschalten bis zum Windows-Bootvorgang)

SuperPi 1
Zeit in Sekunden (weniger ist besser)

Das ASUS Z87-Deluxe brauchte für die Initialisierung der Komponenten 13,2 Sekunden. Bei der vielen Anzahl an Zusatzchips und anderen Kleinigkeiten ist es nur verständlich, dass es ein wenig länger braucht.



Social Links

Seitenübersicht

Kommentare (131)

#122
customavatars/avatar195224_1.gif
Registriert seit: 09.08.2013

Matrose
Beiträge: 10
Zitat Rudi_Taube;21081563
Ich lasse halt die Ports mitlaufen, obwohl ich sie z. Zt. nicht benötige. Bei Abwesenheit möchte ich meine Rechner schon von der Stromversorgung abschalten können.
Zumal im Bios das deaktivieren der Ports angeboten wird.

Mein Messgerät zeigt, wenn Stromversorgung an bleibt, einen Verbrauch von 4-5 Watt an.

@Rudi_Taube

ERP Enable S5 ?
Eine Frage dazu, muß es disabled oder enabled sein? Wie ist es Original eingestellt? Bin grad in Arbeit.
Hab auch dieses AN_AUS_AN verhalten. Muss ich alles wieder aktivieren? Also Realtek und Asmedia?
Blutooth ist bei mir auch aus.
#123
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
@PaulNewman

Unter APM-"Erp-Bereit" Aktivieren S5

[ATTACH=CONFIG]248869[/ATTACH]

Zitat
Hab auch dieses AN_AUS_AN verhalten. Muss ich alles wieder aktivieren? Also Realtek und Asmedia?

Das habe ich auch, deshalb habe ich Asmedia SATA und Realtek-LAN aktiviert. Bluetooth und Wireless hat bei mir keinen Einfluss auf AN-AUS-AN.

Die ErP-Aktivierung verhindert bei mir nicht AN-AUS-AN, lediglich verringert sich - wenn von der Stromversorgung nicht getrennt - der Verbrauch von 4...5 W auf etwa 1 W (ErP ist EU-Auflage).
#124
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
s4+s5 aktivieren oder nur s5??
#125
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
Ich habe nur S5 aktiviert.
#126
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
was ist s4
#127
Registriert seit: 10.03.2009

Oberbootsmann
Beiträge: 906
Hier sind S0 bis S5 beschrieben:

All about System Power States (S0-S5) | Intel® Developer Zone
#128
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6877
thx
#129
customavatars/avatar99413_1.gif
Registriert seit: 25.09.2008
Bochum
Oberleutnant zur See
Beiträge: 1461
Benutzt jemand den Prolimatech Genesis Black auf dem z87-deluxe / dual board und corsair vengeance rams?

irgendwie sieht das bedrückend aus mit dem kühlrippen um die cpu

und bedeckt der lüfter nur den 1. pci-e x1 slot?

grüße
#130
Registriert seit: 05.03.2007

Oberstabsgefreiter
Beiträge: 451
Da es scheinbar keiner machen wollte und ich auch gern einen Sammelthread haben wolte, habe ich einen erstellt:

www.hardwareluxx.de/community/f12/asus-z87-deluxe-z87-deluxe-dual-intel-z87-984933.html
Alles weiter kann dort diskutiert werden!
#131
Registriert seit: 10.01.2015

Matrose
Beiträge: 1
Zitat Rudi_Taube;21135208
@PaulNewman

Unter APM-"Erp-Bereit" Aktivieren S5

[ATTACH=CONFIG]248869[/ATTACH]


Das habe ich auch, deshalb habe ich Asmedia SATA und Realtek-LAN aktiviert. Bluetooth und Wireless hat bei mir keinen Einfluss auf AN-AUS-AN.

Die ErP-Aktivierung verhindert bei mir nicht AN-AUS-AN, lediglich verringert sich - wenn von der Stromversorgung nicht getrennt - der Verbrauch von 4...5 W auf etwa 1 W (ErP ist EU-Auflage).


Wieso habe ich das feld ErP nicht bei mir in Bios
ich habe nur power on by pci, ring, rtc aber nicht mehr
