[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben








UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren


AI Tweaker


AMD CBS

Main / Exit


Advanced


Monitor


Boot


Tools




Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.

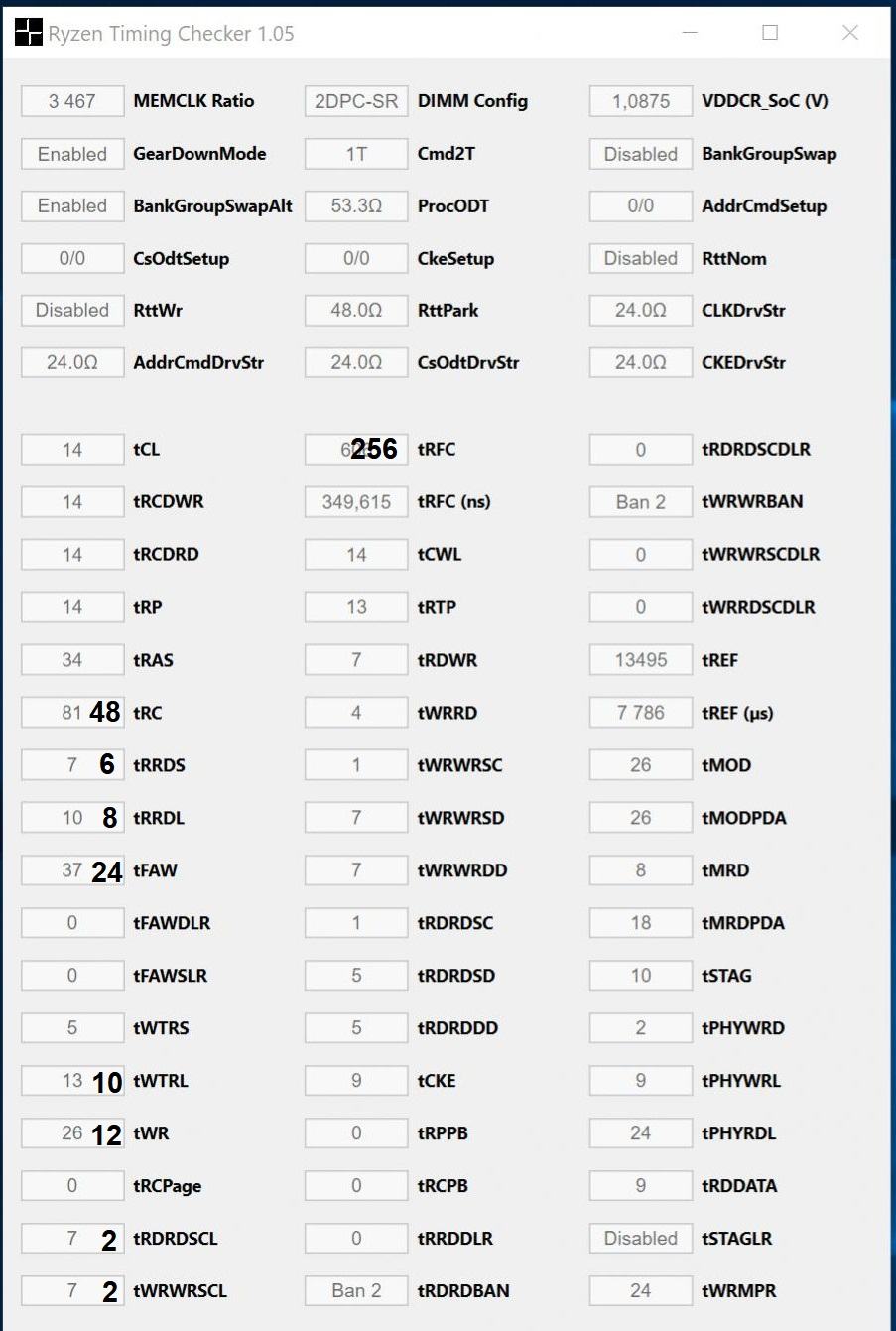

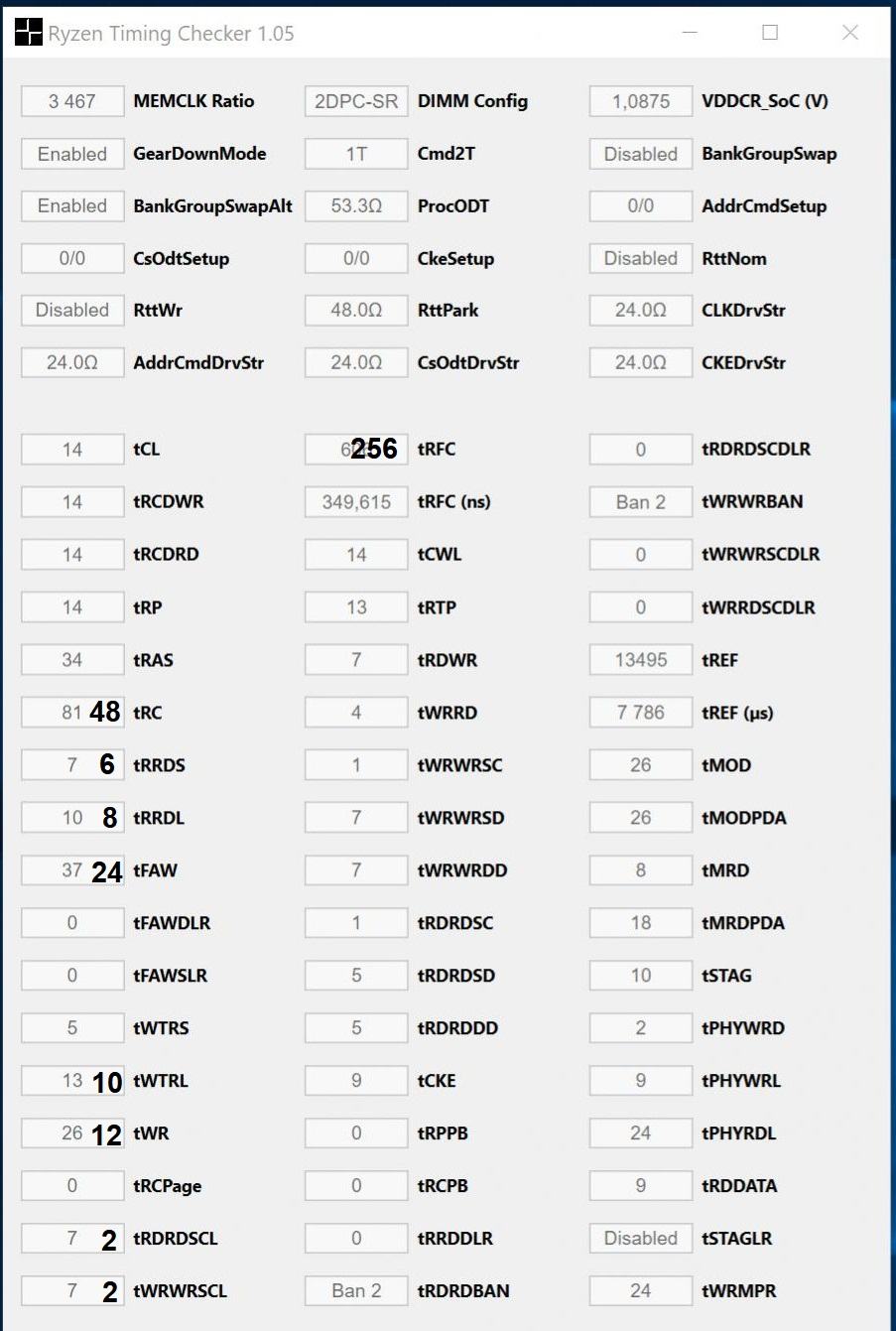

Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:
Kleine Update: Die Anzeige des Lüfters funktioniert noch. Aber jetzt friert die Anzeige der CPU-Temperatur ein ....:heul:

Also auf das Update warten ....

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn du mit Offset die Spannung änderst, dann wird das bei allen PStates angewendet. In deinem Fall ist es noch genug Spannung für P0 (Last) aber schon zu wenig für zb P3 (Idle). Entweder findest du einen Mittelwert, welcher für alle passt zb -0.075v oder du verwendest ZenStates und stellt die Spannung für jeden PState einzeln ein.

ah danke hat also nichts mit LLC zu tun sondern mit den PStates. gut ich schau mir das mal an.

Das Board gab's vergünstigt im Mindstore. Dazu einen Ryzen 5 2600 und Brocken 3 gekauft. Bestückt mit 32GB RAM (G.Skill Ripjaws V 2x16GB CL16 3200 F4-3200C16D-32GVK). Diese wurden per Profil direkt erkannt/angenommen. Beide Module laufen aktuell mit CL14@1.4V. Der Prozessor schafft mit dem Board 4,1 GHz + Loadline 3. In Games merke ich kaum einen Unterschied zum ersetzten i7 3770k. Es läuft nur etwas runder, kann auch an der Neuinstallation liegen.

Insgesamt bin ich zufrieden. Bisher keine Probleme, lief alles sofort.

Edit: BIOS 4024

Zuletzt bearbeitet von einem Moderator:
Hey @B3CKS,
Das hört sich doch sehr gut an. Ich vermute mal du hattest noch etwas Glück und bei deinen RAMs sind Samsung B-die verbaut?

Das Board gab's vergünstigt im Mindstore. Dazu einen Ryzen 5 2600 und Brocken 3 gekauft. Bestückt mit 32GB RAM (G.Skill Ripjaws V 2x16GB CL16 3200 F4-3200C16D-32GVK). Diese wurden per Profil direkt erkannt/angenommen. Beide Module laufen aktuell mit CL14@1.4V. Der Prozessor schafft mit dem Board 4,1 GHz + Loadline 3. In Games merke ich kaum einen Unterschied zum ersetzten i7 3770k. Es läuft nur etwas runder, kann auch an der Neuinstallation liegen.

Insgesamt bin ich zufrieden. Bisher keine Probleme, lief alles sofort.

Edit: BIOS 4024

Hi,
kannst du mal deine genauen Einstellung beim Speicher posten?

So jetzt muss ich diese Forumsleiche auch mal aktivieren :)
Erstmal @Reous danke für diesen schönen Thread und durch deinen anderen Thread „AM4 Limitierungen beim RAM OC“ und der Hilfe von den [LESERARTIKEL] RAM OC - R7 2700x versch. RAM Settings konnte ich meinen 16GB G.Skill Flare X auf 3533 CL14 GDM off übertakten.

Ich hab jetzt nicht den kompletten Thread hier durchgelesen aber Forums suche Google etc. hilft mir auch nicht weiter. Ich schalte meine Rechner immer komplett Stromlos und habe dann immer ein double boot / cold boot Problem. Jetzt nichts Dramatisches aber es ist schon ein wenig nervig wenn der Rechner kurz an geht dann wieder aus und dann erst startet. Gibt’s da evtl. einen Trick?

In Games merke ich kaum einen Unterschied zum ersetzten i7 3770k.
Ich bin vor kurzen vom i53570k@4ghz auf den R5 2600 umgestiegen um muss sagen Ich merke das deutlich. Gut der i7 ist nochmal ein tick schneller. Hast du den vorher nach Benches gemacht, gerade bei den Frame Times solltest sich was getan haben? Es kommt natürlich auf immer auf die einzelnen Spiele drauf an und ob du irgendwo im Limit warst oder nicht.

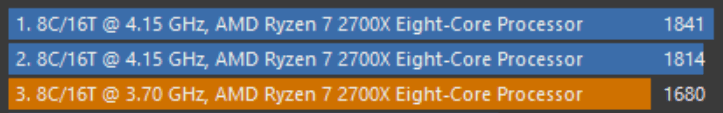

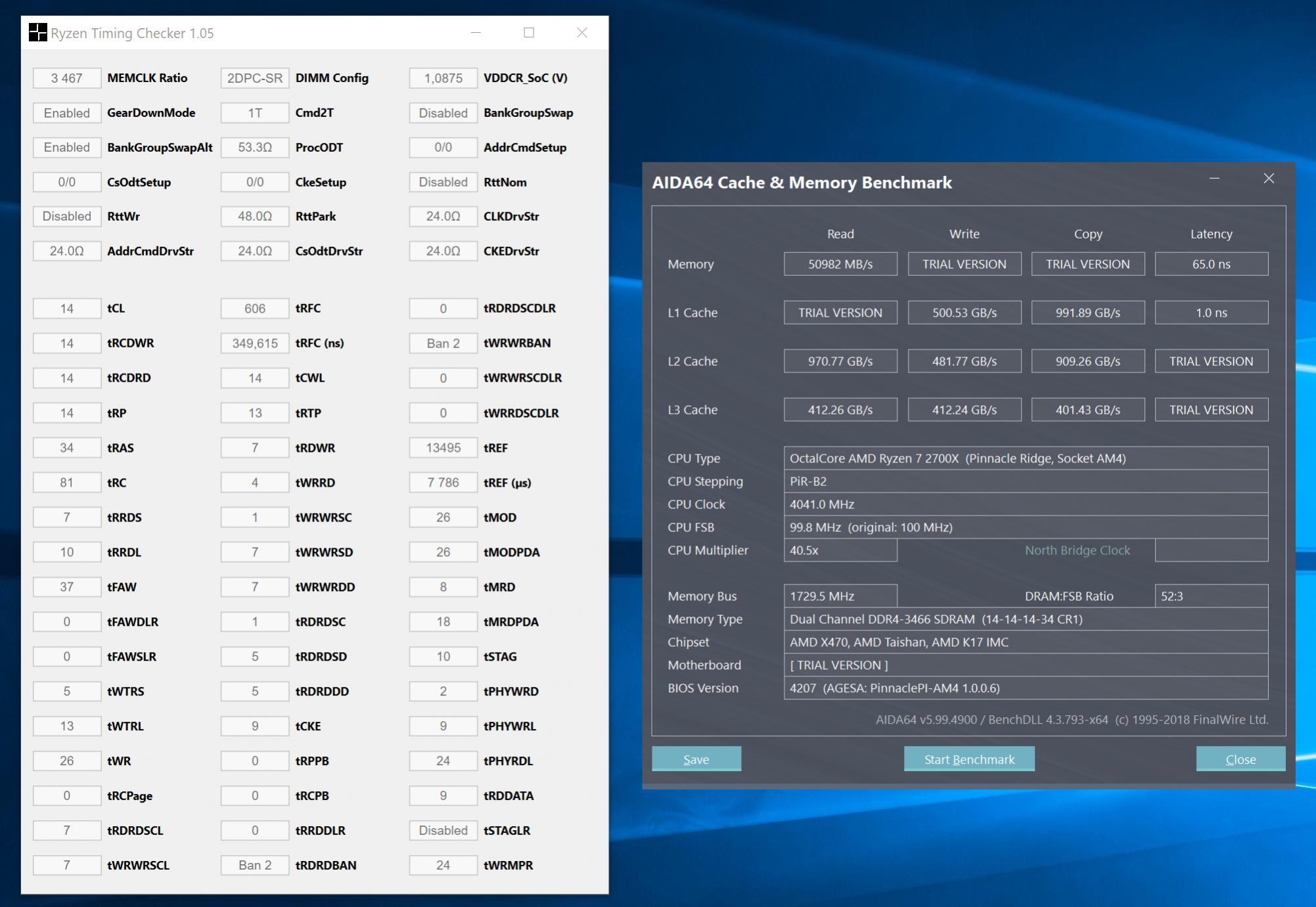

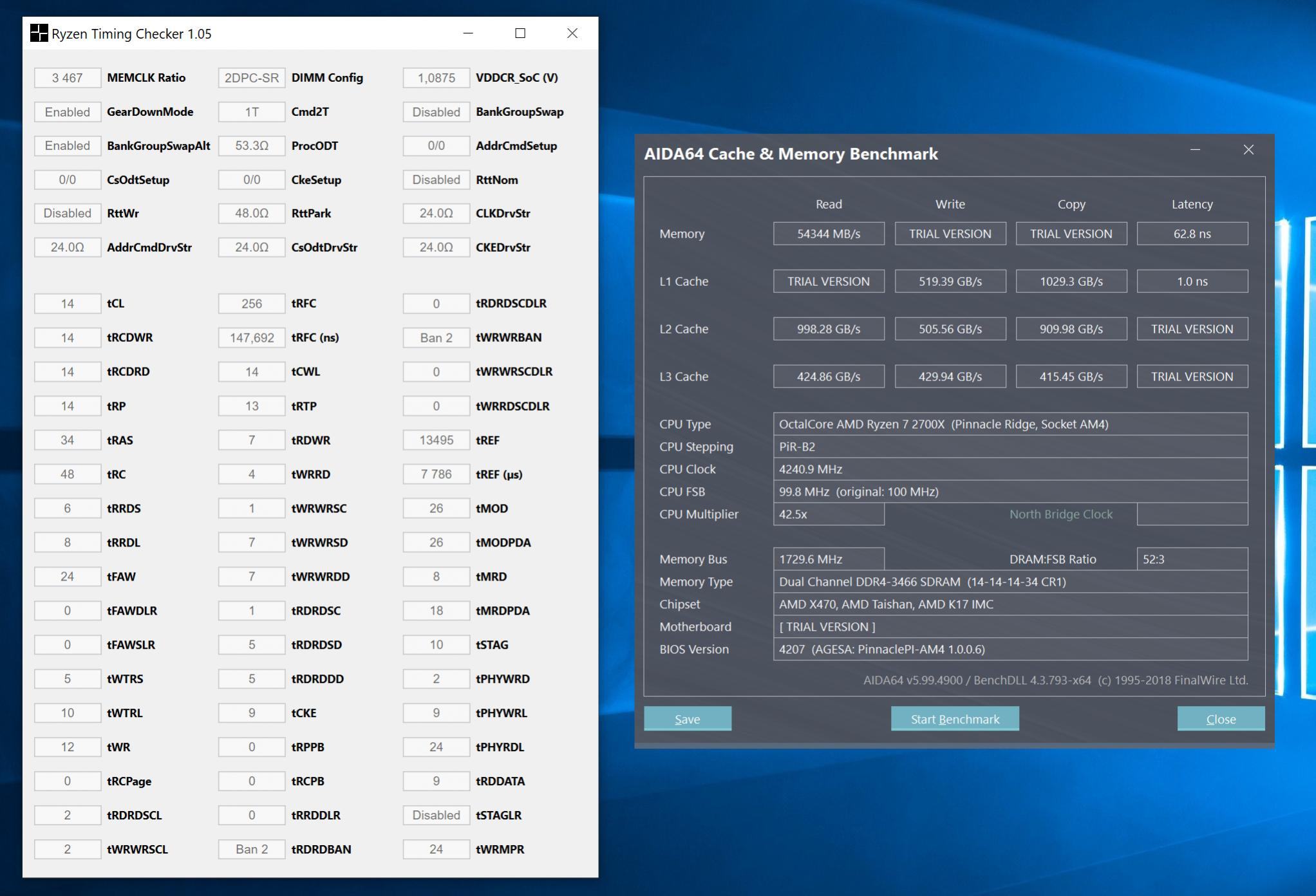

Ich war bei meinen Umstieg neugierig und hab ein paar Benches gemacht. Gerade der Zuwachs von DDR3 auf DDR4 war enorm (bringt nur in manchen Spielen was). Und dann auf meiner alten Gtx970 hab ich z.B. bei R6 drastische FPS Steigerungen erlebt (min FPS Von 28 auf 78) und Durchschnittlich FPS sind es auch nochmal 20FPS mehr geworden. Andere Spiele waren dagegen auf den ersten Blick unbeeindruckt von Wechsel aber die Frame Times sind deutlich besser geworden. Hab meine Erfahrung hier mit Bildern/Benches gepostet.

Hallo,
das gleiche Verhalten habe ich auch sobald eine "Creative Recon3d PCIe" im Mainboard steckt. Falls du also eine PCIe Karte verwendest, könnte es daran liegen. Das einzige was ich dazu finden konnte waren ein paar ältere Beiträge im ASUS Forum, die sinngemäß lauteten dass das "double boot" zur Initialisierung gewollt ist.

Ich hab jetzt nicht den kompletten Thread hier durchgelesen aber Forums suche Google etc. hilft mir auch nicht weiter. Ich schalte meine Rechner immer komplett Stromlos und habe dann immer ein double boot / cold boot Problem. Jetzt nichts Dramatisches aber es ist schon ein wenig nervig wenn der Rechner kurz an geht dann wieder aus und dann erst startet. Gibt’s da evtl. einen Trick?

Oki danke dass wäre jetzt die dritte plausible Erklärung. Hab eine PCIe Soundkarte und die m2 läuft ja auch über PCIe.

Die anderen 2 wären: Die einen Sagen es liegt an „Memory Training“ die anderen sagen dass es dafür gut ist um die Kondensatoren aufzuladen. Also es ist von Asus so gewollt aber bei einen anderen Board konnte man das über die Bios Option „MRC Fastboot“ umgehen/ausschalten leider gibt’s die Option beim Prime nicht oder Ich hab sie nicht gefunden.

Hey @Hugo1985 :),
schön dich hier zu sehen und Danke für das Lob. Es ist schön zu sehen wie die RAM OC Community wächst.

Zu deinem Problem. Passiert der Fehler auch, wenn du einen niedrigeren Ramtakt anwählst zb 3200 oder gar 2400. Wenn er dann normal bootet, dann poste bitte mal eine RTC Screen, damit ich einen groben Überblick bekommen.

Edit: Hab deinen Screen in der OC Liste gefunden. Du musstest mit der ProcODT von 53 auf 48 runter um es wieder stabil zu bekommen, richtig?

Zuletzt bearbeitet:
Ja ProcODT 48 war der Schlüssel um überhaupt über 3400 zu kommen. Hab es erst als mit 53 probiert weil der Calculator das so empfohlen hat und mir die Zähne an 3466 ausgebissen. Glaub einen Abend hab ich 4-5 St probiert und probiert und bin dann gefrustet ins Bett. Irgendwann deinen Beitrag gelesen das man so niedrige wie möglich nehmen soll und dann war es an sich nur noch das richtige Verhältnis zwischen den Spannungen und den Timings zu finden.

Bei mir scheint das IMC Limit bei 3533 zu sein. (3400 1,0V Soc / 3466 ~1,02V Soc / 3533 ~1,05V Soc / 3600 1,1V Soc ) Ka ob das jetzt auch an den kleinen 2600er liegt. Aber 3600 hab ich erst gar nicht probiert stabil zu kriegen.
Ich hatte auch mal zum Spaß ProcODT wieder auf 53 gesetzt weil Ich gelesen hatte dass das gut für die Latenz sein soll. Naja ist es nicht und nach 3 min ist Windows abgeschmiert.

Hab jetzt einmal das Bios auf Standard Einstellungen gesetzt also mit 2400 Ramtakt und auch dort ist das Problem aufgetreten. Also haben anderen das Problem nicht und das eher so ein exotisches Problem? Also muss jetzt nicht auf Biegen und Brechen behoben werden dachte evtl. Wäre das Problem bekannt und es gäbe eine simple Einstellung.

Und blöde Frage was ist denn ein RTC Screen?

RTC = Ryzen Timing Checker

Da das Problem bei dir auch mit Standard Settings auftritt, würde ich den RAM als Fehlerquelle ausschließen. Vielleicht geht du mal dem Hinweis von @oneg nach. Ich selbst war mit meinen unzähligen Asus Boards nie betroffen, außer ich habe es beim RAM OC übertrieben. Wenn das allerdings auch von bestimmten PCIe Geräten ausgelöst wird, könnten durchaus mehrere betroffen sein.

Ja mein Fehler mit RTC ist mir dann gestern wieder im Bett eingefallen :) Aber hattest ja schon geschrieben das du den Screen gefunden hast, war wohl gestern ein wenig müde.

Ja war auch mein Gedanke den Tipp vom @oneg nachzugehen, hab gerade die PCIe Soundkarte (Asus Dx) ausgebaut und siehe das es geht. Auch nicht schlecht naja scheint wohl als müsste Ich damit leben oder die Onboard Soundkarte nutzen.

Falls noch andere PCIe Steckplätze frei sind, kannst du diese testweise mal probieren.

Danke @Reous und @oneg für eure Tips.

Hab die Soundkarte jetzt von Steckplatzt Nr. 5 PCIeX1_3 auf Nr. 6 PCIeX16_3 gesteckt und jetzt geht es.
Kann mir gut vorstellen dass das mit den 2en m2 Slot zu tun hat (Ist bei mir nicht belegt) der sich ja mit PCIeX1_1 & PCIeX1_3 den PCIe Takt teilt. So das er sobald da eine Karte Steck eine Start Überprüfung macht.

Das hört sich doch gut an :). Denke das ist auch ein Punkt, welcher man in den Startpost mitaufnehmen kann.

Hallo zusammen,

ich hätte mal kurz eine OC-Frage zum Board und muss gleich vorweg sagen, ich bin kein Profi und bin seit sehr langer Zeit wieder von Intel zu AMD gewechselt.
Mit den AMD spezifischen BIOS-Einstellungen bin ich nach 1 Woche Systemlaufzeit noch nicht ganz so fit lese mich aber ein.

Nun zur Frage:

Bin gerade dabei das System stabil zu bekommen was OC angeht. Leider habe ich aber das Problem, dass beim Prime95 Stabitest (In-place large ffts) nach ca. 5min Laufzeit die CPU-Temp von 68-70 °C plötzlich in ca. 2 Sekunden auf 85-88 °C hochspringt und dann Windows einfriert.

Bei Cinebench R15 kommen nach einem Durchgang ca. 78-80 °C raus aber bleibt stabil.

Auch die Punktzahl in Cinebench kommt mir wenig vor. Bilder reiche ich nachher nach.


Ich denke da passt irgendwas nicht nur was ist die Frage :(

Habt Ihr eine Idee für mich ?


BIOS-Settings:

- RAM D.O.C.P Profil aktiv auf 3200 14-14-14-34 (RAM Takt manuell geändert auf stabile 3466MHz)
- CPU Core Ratio = 41.50
- CPU Voltage = 1.38125v
- SOC Voltage = 1.10v
- DRAM Voltage = 1.45v
- CPU LLC = Level 4

Den Rest habe ich auf Auto gelassen!

Was ich schon versucht habe aber keinen Erfolg brachte:

- Performance Bias von CB15 auf Auto oder deaktiviert gestellt
- CPU Voltage auf 1.35v gestellt | Temps sind dann ca. 3-4 °C besser aber freezt am Ende trotzdem wieder
- RAM Stock D.O.C.P. Profil aktiviert ohne die Voltage 1.35v oder die Taktrate zu ändern



Hardware:

- Ryzen 7 2700X
- 2x8GB G.Skill Trident Z RGB Kit F4-3200C14D-16GTZR
- Corsair HX1000i
- Corsair H150i Pro RGB

Sorry für die Textmenge :d

Danke euch

VG
Tritake


Anhänge

  • CB15.PNG
    11,2 KB · Aufrufe: 73
Zuletzt bearbeitet:
Auch von mir ein Dankeschön für den Tipp @Reous und die Rückmeldung von @Hugo1985 :)
Ich habe die Soundkarte nun auch im X16 Slot laufen und seitdem kein double boot Problem mehr.

@Reous falls es für dich von Interesse ist, auf dem "ASUS Prime B350 Plus" gibt es auch ein double boot sobald die PCIe Karte im X1 Slot steckt und man den Rechner vom Strom trennt.

Falls noch andere PCIe Steckplätze frei sind, kannst du diese testweise mal probieren.

Danke @Reous und @oneg für eure Tips.

Hab die Soundkarte jetzt von Steckplatzt Nr. 5 PCIeX1_3 auf Nr. 6 PCIeX16_3 gesteckt und jetzt geht es.

Bin gerade dabei das System stabil zu bekommen was OC angeht. Leider habe ich aber das Problem, dass beim Prime95 Stabitest (In-place large ffts) nach ca. 5min Laufzeit die CPU-Temp von 68-70 °C plötzlich in ca. 2 Sekunden auf 85-88 °C hochspringt und dann Windows einfriert.

Bei Cinebench R15 kommen nach einem Durchgang ca. 78-80 °C raus aber bleibt stabil.

Hey und Willkommen hier im Forum :)

Cinebench ist leider nicht gut geeignet um die CPU auf Stabilität zu testen. Um es wirklich stabil zu bekommen musst du teilweise bis zu 0.1v mehr Spannung drauf geben. Das mit Prime95 lässt sich auch leicht erklären. Prime wechselt alle 5 Minuten den Test. Die ersten 5 Minuten wird noch mit entspannten Settings getestet und danach wird mit aggressiveren Settings getestet, daher auch der Temperaturanstieg.
Kurz gesagt die CPU braucht für den eingestellten Takt noch mehr Spannung. Geh einfach mal Testweise auf 1.40v hoch und schaue ob es dann stabil ist. Behalte aber die Temperaturen im Auge, denn das wird sicherlich noch wärmer werden wie die 88°C. Vielleicht ist es in dem Fall auch besser du gehst etwas mit dem Takt runter.



Auch von mir ein Dankeschön für den Tipp @Reous und die Rückmeldung von @Hugo1985 :)
Ich habe die Soundkarte nun auch im X16 Slot laufen und seitdem kein double boot Problem mehr.

@Reous falls es für dich von Interesse ist, auf dem "ASUS Prime B350 Plus" gibt es auch ein double boot sobald die PCIe Karte im X1 Slot steckt und man den Rechner vom Strom trennt.

Von meiner Seite auch Danke für diesen Tipp. Das wird sicherlich auch vielen anderen User helfen. Weshalb das so ist kann man nur mutmaßen aber das ist mir in dem Fall auch egal, solange man weiß wie man es beheben kann.

Hey und Willkommen hier im Forum :)

Cinebench ist leider nicht gut geeignet um die CPU auf Stabilität zu testen. Um es wirklich stabil zu bekommen musst du teilweise bis zu 0.1v mehr Spannung drauf geben. Das mit Prime95 lässt sich auch leicht erklären. Prime wechselt alle 5 Minuten den Test. Die ersten 5 Minuten wird noch mit entspannten Settings getestet und danach wird mit aggressiveren Settings getestet, daher auch der Temperaturanstieg.
Kurz gesagt die CPU braucht für den eingestellten Takt noch mehr Spannung. Geh einfach mal Testweise auf 1.40v hoch und schaue ob es dann stabil ist. Behalte aber die Temperaturen im Auge, denn das wird sicherlich noch wärmer werden wie die 88°C. Vielleicht ist es in dem Fall auch besser du gehst etwas mit dem Takt runter.


OK danke für den Tipp habe aber schon alles versucht und es wird einfach alles zu warm. Sollte man sonst and den AMD CPU-Settings noch was rumspielen um es kühler zu bekommen z.B. in den DIGI+VRM oder wo anders ?
Habe wohl einfach die Lottery diesmal nicht gewonnen außer beim RAM da ist alles super :)

4,2 GHz also 42.00 hat eh nie funktioniert da ist er schon nach 2 Sekunden gefreezt egal wo im Windows. Werde noch mal 41.50 GHz bei 1.40v testen aber wird wohl wieder zu heiß werden denk ich.

Der beste funktionierende Kompromiss für mich den ich getestet habe ist, ein negatives Offset von 0.10 zu benutzen und den Rest auf Auto zu lassen. Dann erreiche ich 1750 Cinebench Punkte und in Prime eine max. Temp von 62 °C!


Da ich mich mit RAM-OC so gut wie gar nicht auskenne habt ihr da ein paar Tipps für meine Module was ich genau noch einstellen bzw. optimieren sollte außer den Takt, die Voltage und die Timings ? SOC LLC z.B. ?

Brauchst du denn unbedingt den hohen Allcore Takt? Hast du mal geschaut ob dein Kühler richtig sitzt oder zu viel / zu wenig WLP drauf ist? Wenn die DIGI+VRM Settings auf Auto sind, dann ist das bereits optimal eingestellt für kühle Temperaturen.

Welche Timings vom RAM hast du bereits alle eingestellt? Poste am besten mal ein Screen von RTC: Download Ryzen Timing Checker | TechPowerUp

Mache so gut wie kein Rendering oder starke Fotobearbeitung zocke eher normale Games wie RainbowSix Siege oder BF1 und 5 damit.
Glaube also nicht wirklich oder :d ?

Das einzige Programm was meinen Rechner immer komplett ausgelastet hat ist Prepare3D (Flugsimulationsprogramm von Lockheed Martin basierend aber auf der Engine von dem alten MS Flight Sim X)!
Habe ich aber bisher noch nicht installiert und getestet wie es läuft auf dem neuen System. Vorher lief der Sim aber ganz ordentlich mit dem alten i7 4790k und 16GB G.Skill RAM.
Nur die Texturen wurden leider nicht immer ohne Verzögerung nachgeladen wenn man über ein Gebiet gefolgen ist und das lag nicht an der 1080ti aber bin mal gespannt wie es jetzt ist.


Kühler sitzt einwandfrei habe ich schon geprüft nur habe ich dieses mal leider minimal zu viel WLP drauf gemacht da es nach dem festziehen an den Seiten unten die Paste leicht rausgedrückt hat.
War wirklich nicht viel und habe es dann vorsichtig mit Wattestäbchen gereinigt und mir nichts weiter gedacht glaube aber nicht das es daran liegt. Die Temps sind ja sonst in Ordnung wenn ich nicht übertakte.

Oder sollte ich die WLP neu drauf machen ?
WLP ist die Thermal Grizzly Kryonaut.

An den Timings habe ich noch nicht viel versucht bin nur mal von 14-14-14-34 auf 14-13-13-32 gegangen da er bei den zuerst eingestellten 12-12-12-32 nicht mehr gebootet hat ins Windows.
Alles bei einem RAM-Takt von 3466MHz und 1.45v RAM-Core.

Alles klar poste ich nachher gleich wenn ich daheim bin danke dir ;)

Zuletzt bearbeitet:
Du könntest mal die Timings wie folgt ändern. Bitte aber dann nochmal auf Stabilität testen. Zwecks CPU ist es denke ich besser die auf Stock laufen zu lassen und ggf einen negativen Offset drauf geben. So wie du es oben geschrieben hast.


Du könntest mal die Timings wie folgt ändern. Bitte aber dann nochmal auf Stabilität testen. Zwecks CPU ist es denke ich besser die auf Stock laufen zu lassen und ggf einen negativen Offset drauf geben. So wie du es oben geschrieben hast.

Anhang anzeigen 455293

So gerade getestet läuft super mit den neuen Werten vielen Dank dafür ;)
Anbei der neue Screen von AIDA und RTC: RAM 2.jpg

Habe nun auch mal im BIOS die Option PBO aktiviert! Wie steht es damit ? In anderen Foren liest man das man PBO aktivieren soll und XFR ausschalten soll :hmm:

Komme mit PBO Enabeld nämlich auf die gleichen Werte in Cinebench 15 wie wenn ich manuell übertakte auf 4,15GHz nur mit besseren Temperaturen.
Aber ist PBO nicht schädlich für die CPU ?

Und bzgl. der CPU LLC Settings hätte ich noch eine Frage:
Hatte letztens noch beim OC mit 4,15GHz Level 4 aktiviert und das in einem Video von der 8auer gesehen das er Level 4 empfehlen kann.

Habe aber in einem anderen Forum folgendes gelesen:

Optimal ist: Die Lasttaktraten mit der geringstmöglichen Spannung stabil halten und dafür die LLC möglichst zahm eingestellt lassen. Dabei sollte die Spannung die 1,4v nicht überschreiten (in keinem Lastzustand).
Die LLC bestimmt, wie agressiv das Board dem Spannungsabfall unter Last entgegenwirken soll. Das hat stabilere Spannungen zur Folge aber auch höhere ggf. schädliche Spannungsspitzen (die so schnell sind dass du sie nicht auslesen kannst), bei LLC sollte daher immer gelten so viel wie nötig, so wenig wie möglich.


Somit ist es besser mal mit Level 1 oder 2 zu fahren und schauen wie es läuft als wie wenn ich es auf Auto lasse oder ?


Danke dir

VG
Tritake

Zuletzt bearbeitet:
Schön das es geklappt hat.
Was ist eigentlich der Unterschied zwischen XFR und PBO? Im Bios wird es doch unter der selben Option geführt oder?

Zwecks LLC hält es jeder anders. Ich kann dir nur eine Empfehlung aussprechen, wie ich es halte. Wenn du jetzt zb auf 1.20v undervoltest, dann sollten LLC5 kein Problem darstellen, da die Spannungsspitzen immer noch innerhalb der Maximalspannung liegen. Wenn du aber zb auf 1.50v hoch gehst mit LLC5, dann könnten die Spannungsspitzen schon hoch und gefährlich sein. Kurz gesagt, hohe Spannung + niedriegere LLC, niedrigere Spannung + höhere LLC.

Servus,

Hab nun doch schon das Board mit einem 2700x, h100i Pro und 2x8.gb trident z 3200/cl14 (danke nochmal an dich reous für die Beratung) in Betrieb genommen.
Der Speicher läuft anstandslos über das vorgefertigte Profil. Ins Tweaken werde ich mich die Tage mal einlesen.

Leider wird der 2te case Fan nicht erkannt im bios. Habe 2 bl12-1 eloops drin auf chassis fan 1 und 2. Beide laufen, RPM wird nur von einem angezeigt.

Ansonsten bin ich bisher zufrieden. Mit fallenden graka Preisen ist das System dann komplett..

Eine Frage zum 2ten m.2 slot unten hab ich. Angegeben wird dort pcie oder sata m. 2 ssd mit m-key. Eine b-m key sata ssd passt dort auch richtig? Dann kann ich mir die sata Verkabelung sparen.

Zuletzt bearbeitet:
Hey @sprousa,

ich habe selbst auch eine b-m key Sata SSD im unteren Slot verbaut (WDS120G2G0B). Diese funktioniert bei mir einwandfrei.

Das mit der Lüfter Drehzahl ist merkwürdig. Die drehen nicht zufällig so langsam, dass die Drehzahl von einem dadurch nicht mehr erkannt wird? Was passiert, wenn du die beiden Lüfter tauschst? Wandert dann das Problem zum anderen Anschluss oder bleibt es?

Das teste ich später mal.

Wenn ich im BIOS über qfan oder wie das heisst, den funktionierenden lüfter auf 0 RPM setze, bleibt er auch stehen. Bei dem anderen Anschluss läuft er munter weiter. Vom Gefühl laufen beide ähnlich schnell.

Witzig ist auch, dass er mir eine RPM am aio Anschluss anzeigt von ca 740 RPM. An dem Anschluß hängt aber gar nix. Die h100i Pro ist per USB verbunden und die beiden Lüfter hängen am CPU fan.
Das einzige, was ich mir vorstellen kann wäre ein gebrochenes Kabel des tachosignals. Hab das Kabel vielleicht ein bisschen arg geknickt. :)

Sicher, dass du den Chassis 2 und PUMP Anschluss nicht einfach vertauscht hast? Diese sitzen ja direkt nebeneinander.

Oh. Mein Gott. Du hast Recht. Wie bescheuert von mir. Bin direkt davon ausgegangen, dass das 2 mal Gehäuse. Lüfter ist. :wall:

Scheint aber auch zu gehen haha. :d

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
