[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben

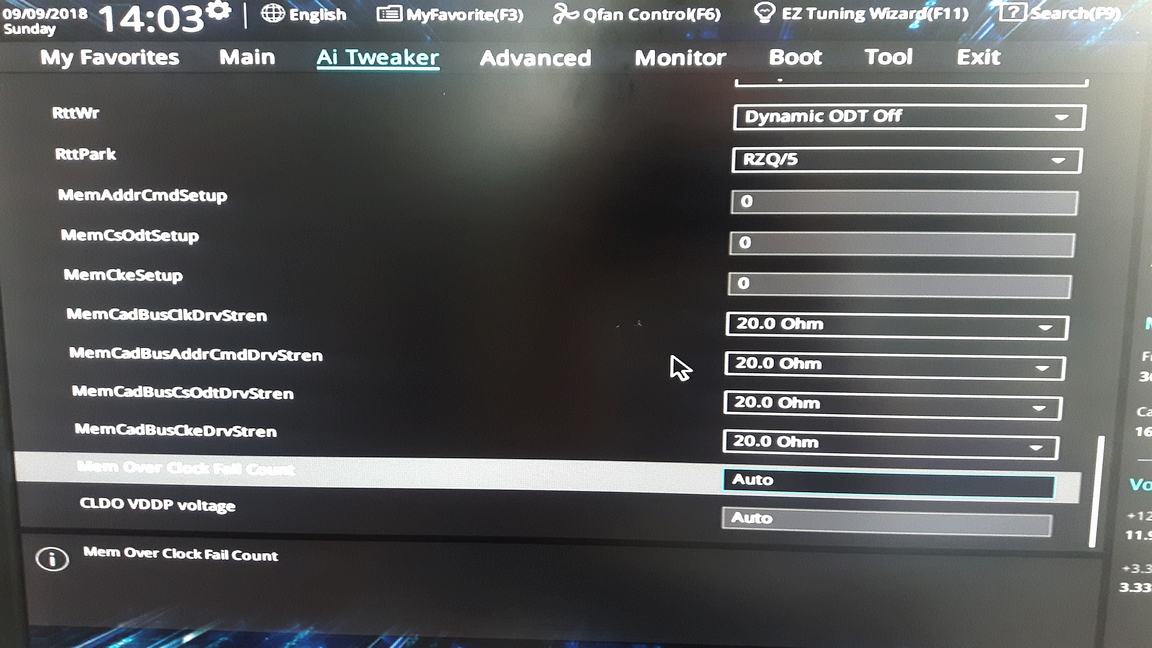

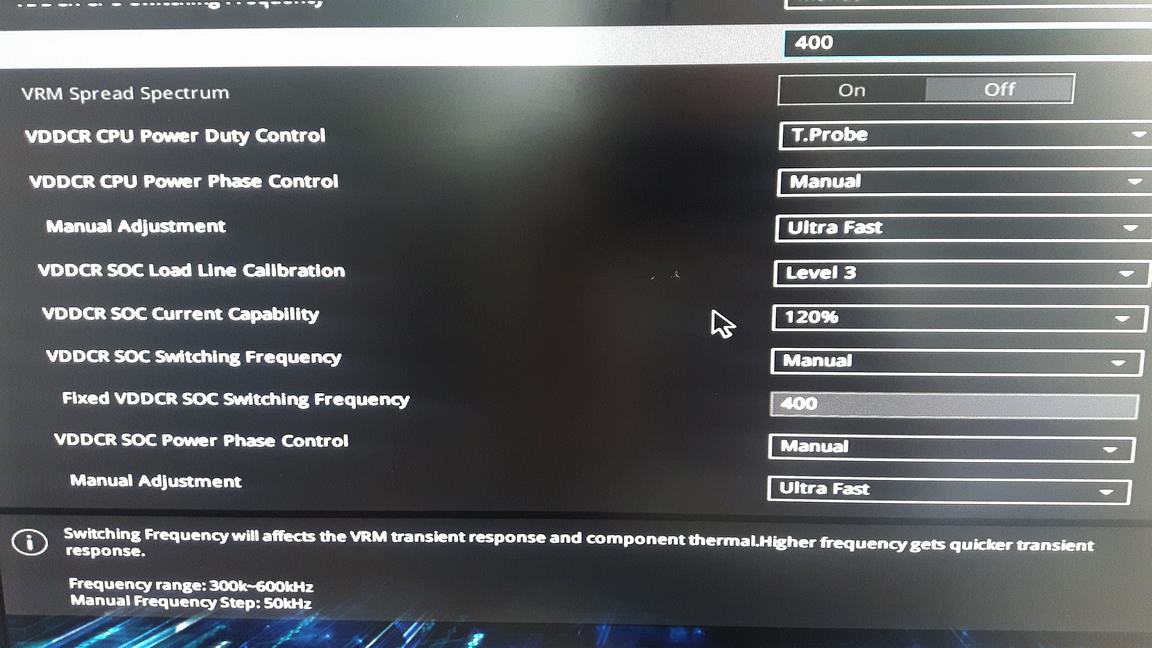

UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren

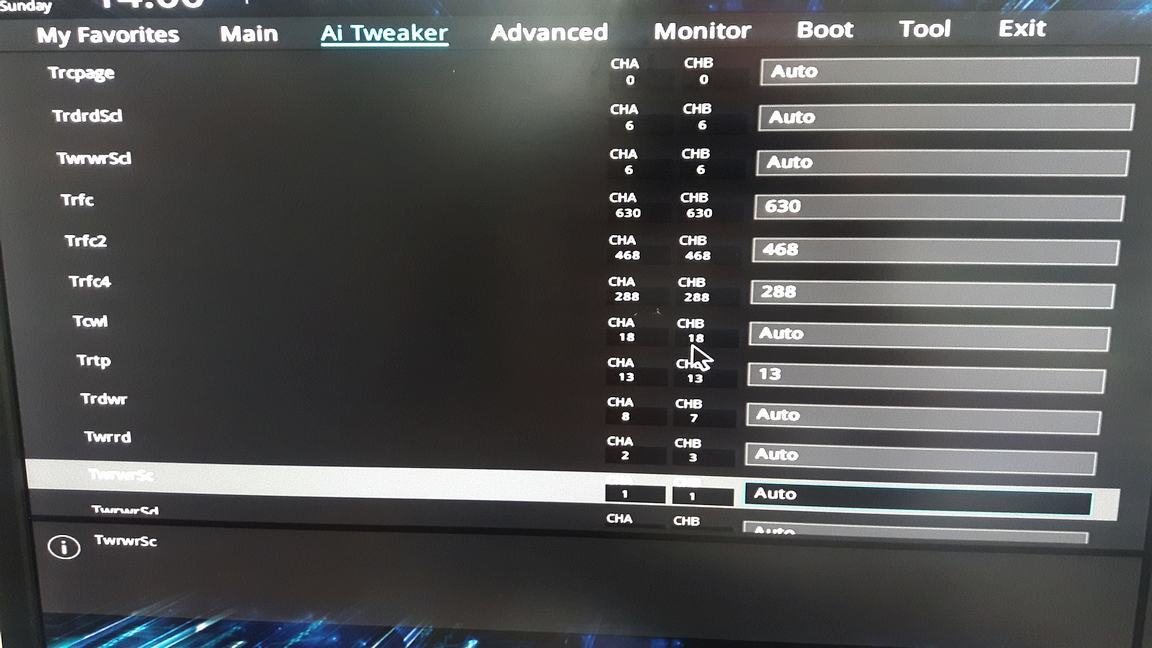

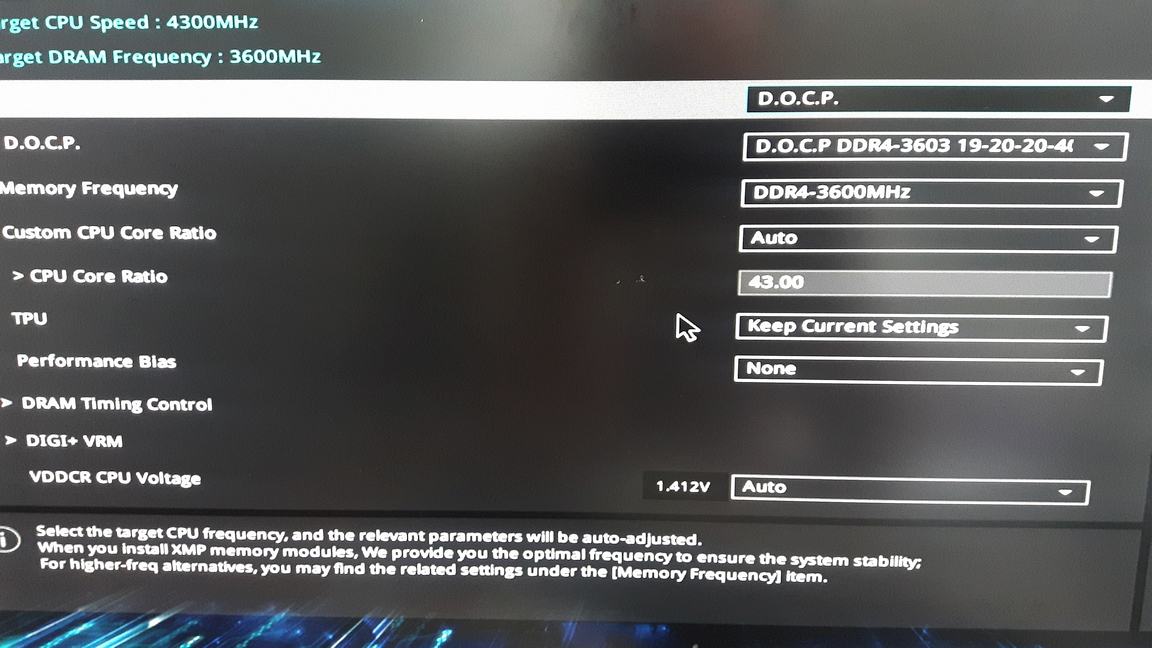

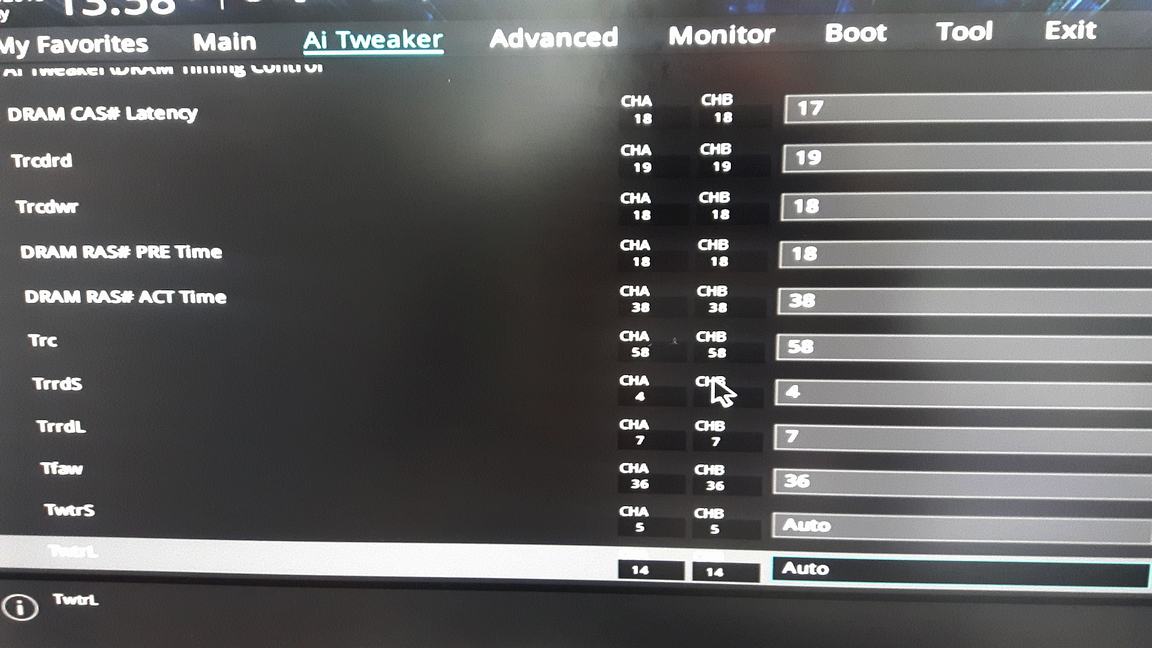

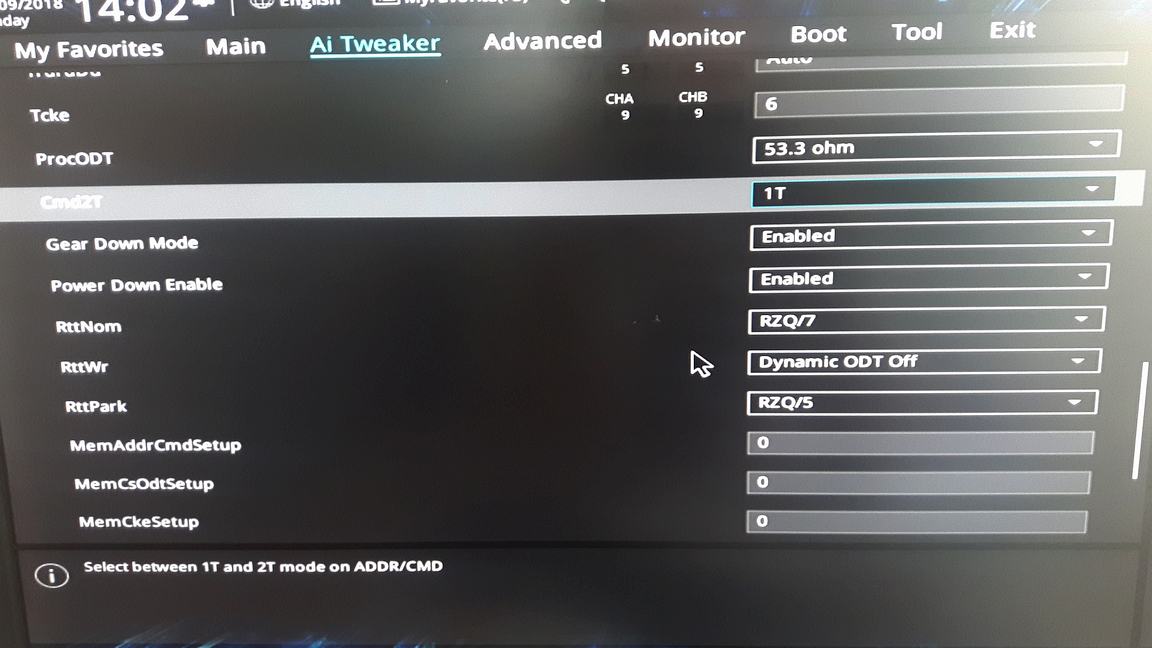

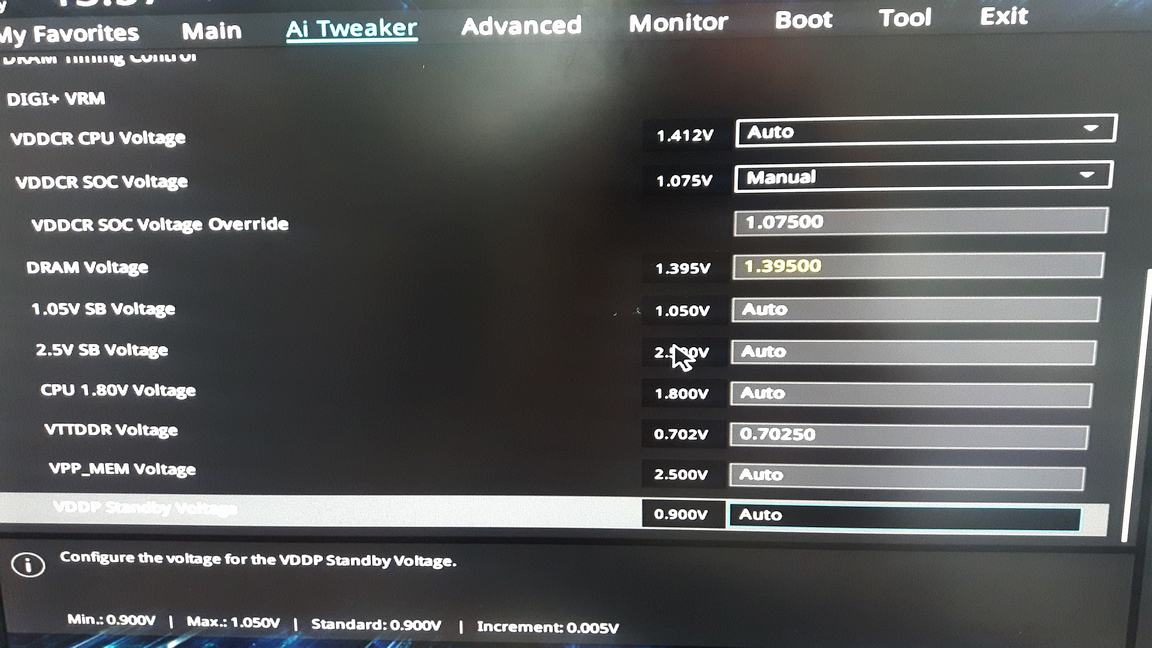

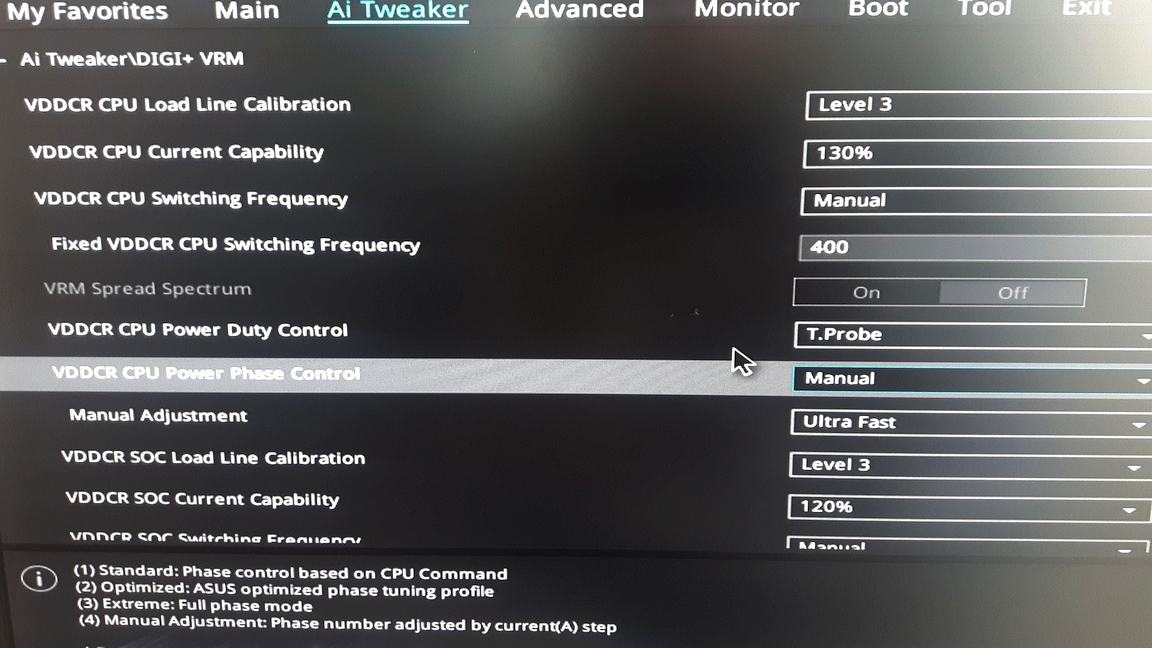

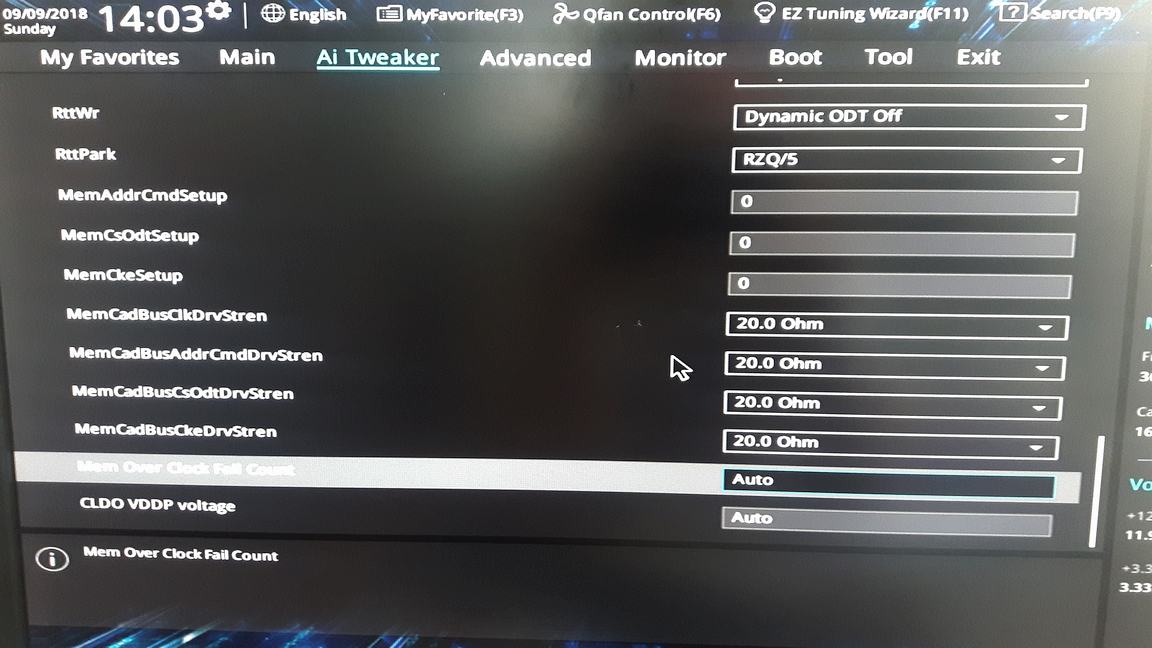

AI Tweaker

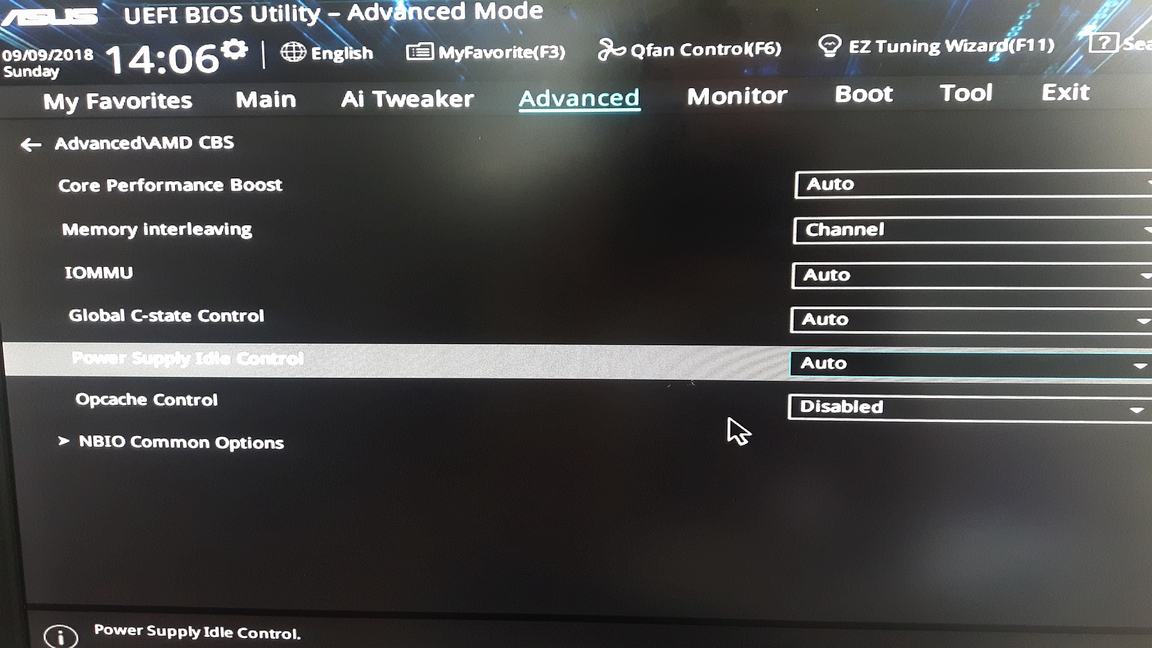

AMD CBS





Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme

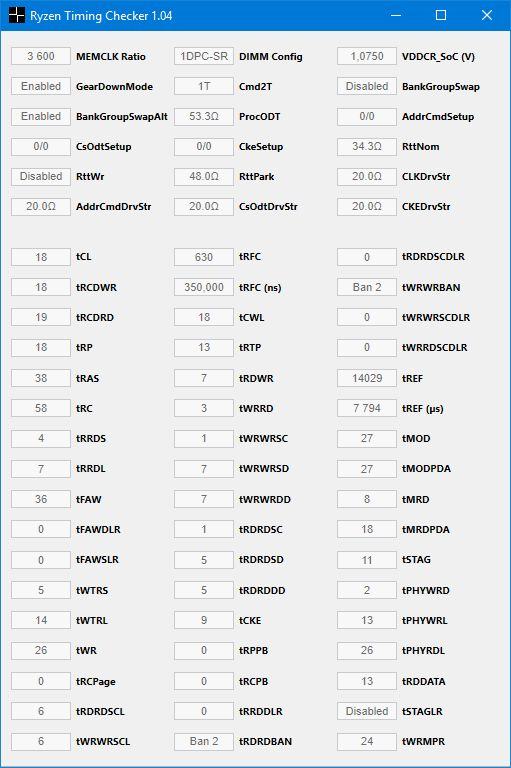

    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden

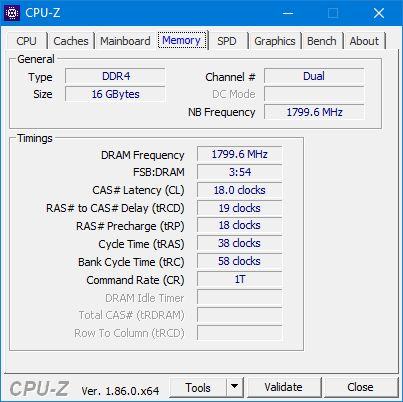

    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
@Simaryp:
Achso :d Das mit den 35mm wird nicht klappen, da die Abdeckung alleine schon 42mm hat. Diese abzunehmen ist aber wirklich kein Hexenwerk.
Wie DMHas1 schon schrieb muss man den M2 Headsink nicht nutzen.

@DMHas1:
Kenne jetzt auch nur einen einzigen deutschen Mitarbeiter, welcher sich mit der Problematik wirklich auskennt. Die meisten anderen haben auf diese Art von Informationen keinen Zugriff oder sind einfach schlecht geschult.
Wie elmor im OC.net aber schrieb können sich die nächsten Bios Versionen verzögern, da es aktuell Probleme gibt. Rechne also am besten mal damit, dass vor Ende Oktober nichts neues kommt.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

DMHas

Enthusiast
Mitglied seit
20.10.2009
Beiträge
85
Ort
Hamburg
@Reous:
Nochmals Danke für deine Informationen! :bigok:
Ich warte auch gerne ein oder zwei Monate - Hauptsache Asus bringt eine zuverlässige Lösung und verzichte solange auf das Auslesen der Sensoren.


Simaryp

Enthusiast
Mitglied seit
19.05.2007
Beiträge
2.536
So ich habe jetzt bei dem Angebot zugeschlagen. Die VRM Heatsinks sollen nicht so toll sein und das Video von Hardwarebrakedown zu dem Board ist ein ziemlicher Verriss, aber wenn man nur dezent übertakten möchte, dann geht das damit wohl immer noch sicherer und besser als mit meinem AB350 Fatality Gaming ITX von Asrock. Und für 150€ gibt es scheinbar kein besseres AM4 Board mit Intel Lan und USB 3.1 Gen2 intern. Wird schon ok sein.


delafer2000

Neuling
Mitglied seit
17.11.2015
Beiträge
28
Ort
Earth / Solar system
Edit:
Das Board gibt es heute bei Alternate wieder für ~145 Euro zu kaufen :)
F#$ck, ich habe es schon vor ca. eine Woche für 164 EUR gekauft...

- - - Updated - - -

I think you are overreacting. There is actually a reason why the don't realease new Bios'e.

BIOS/AGESA update

There are issues with the newer AGESA versions which requires additional patching, QVL and user advisories. The current plan is to base next release on 1.0.0.6 which is not yet available from AMD/AMI. Hopefully it will be ready end of September or early October.

Ja schade, obwohl Personlich - ich glaube nicht wirklich, dass eine ältere AGESA version wie z.B. 1.0.0.2a besser und stabiler läuft als 1.0.0.4c.. Die haben ALLE Bugs / Probleme..

- - - Updated - - -

Und für 150€ gibt es scheinbar kein besseres AM4 Board mit Intel Lan und USB 3.1 Gen2 intern. Wird schon ok sein.

Klar, für 150€ gibts nichts besseres und für 164€ auch.. Ich habe 164€ bezahlt..
USB 3.1 Gen2 intern - ist ja, gar kein Vorteil. Versuch mal eine Gehäuse mit USB 3.1 Gen2 Anschuß zu finden oder ein Adapter: 3.1 Gen 2 auf USB 3.0 ... Ich hab's gefunden für 35€.

- - - Updated - - -

BiosModAnwendung auf eigene Gefahr.


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


Danke für den Link und für eine neue modifizierte BIOS Version. Was mich aber wundert die Datei heißt Prime_X370-Pro_4008X_2.rar und nicht X470-Pro. Ist das die richtige Version und einfach ein Tippfehler ?
Wer hat das BIOS modifiziert ? Gibts vielleicht schon eine neue modifizierte Version basiert auf 4018 BIOS ?
Danke im Vorraus!

Zuletzt bearbeitet:

Flying

Enthusiast
Mitglied seit
01.01.2007
Beiträge
9.967
Ort
Bayern
USB 3.1 Gen2 intern - ist ja, gar kein Vorteil. Versuch mal eine Gehäuse mit USB 3.1 Gen2 Anschuß zu finden

Dark Base 700 - weiß ich zufällig da ich das momentan benutze.

Und nicht grämen wegen dem Angebotspreis, das geht mir immer so. Zum Beispiel das genannte Gehäuse war im Angebot bevor ich es kaufen wollte. Dann habe ich lange Zeit abgewartet ob wieder eines kommt und mangels Angebot doch gekauft. Keine zwei Wochen später hätte ich es für glaube 30€ weniger kaufen können.

Für 145€ ist das Board auf jeden Fall ne Überlegung wer noch etwas sucht um nicht gerade nen 2700x ans Limit zu übertakten.

Das mit dem BIOS trifft ja durchgehend auf alle Asus Boards zu. Mit dem C7H bin ich genauso auf 2c unterwegs. Und mir sind mittlerweile zwar einige Bugs aufgefallen aber es könnte durchaus noch weit schlimmer sein.


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
So ich habe jetzt bei dem Angebot zugeschlagen. Die VRM Heatsinks sollen nicht so toll sein und das Video von Hardwarebrakedown zu dem Board ist ein ziemlicher Verriss, aber wenn man nur dezent übertakten möchte, dann geht das damit wohl immer noch sicherer und besser als mit meinem AB350 Fatality Gaming ITX von Asrock.

Bei Standardeinstellungen oder mittlerem OC wirst du keine Temperaturprobleme bekommen.
In dem Video wurde maximales OC (hoher Takt + hohe Spannung) mit maximalen VRM Settings getestet. Aus meiner Sicht sind diese hohen Temperaturen dann keine Überraschung mehr.


Danke für den Link und für eine neue modifizierte BIOS Version. Was mich aber wundert die Datei heißt Prime_X370-Pro_4008X_2.rar und nicht X470-Pro. Ist das die richtige Version und einfach ein Tippfehler ?
Wer hat das BIOS modifiziert ? Gibts vielleicht schon eine neue modifizierte Version basiert auf 4018 BIOS ?

Mein Herz schlug gerade ein ganzes Stück schneller :d
Ist tätsächlich nur ein Tippfehler bzw der Name wurde automatisch erstellt beim packen mit RAR. Habe ich schlicht nicht darauf geachtet.

Das Bios wurde von mir persönlich modifiziert. Eine neue Version ist erst mit neuem Agesa Code geplant.


chrisxp

Enthusiast
Mitglied seit
20.05.2004
Beiträge
184
71°C Temperatur bei den Spannungswandlern ist doch eigentlich nicht so hoch für die vergleichsweise simplen Kühlkörper des Asus. :d

Hat einer von euch mal selbst gemessen wie heiß die werden?



emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
38.815
Ort
Nehr'esham

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
71°C Temperatur bei den Spannungswandlern ist doch eigentlich nicht so hoch für die vergleichsweise simplen Kühlkörper des Asus. :d
Hat einer von euch mal selbst gemessen wie heiß die werden?

Die Frage ist wo und wie die jeweils gemessen haben?

Ich habe mal verschiedene Szenarien mit einer simplen Wärmebildkamera gemessen. Beim 2700X @ Stock kam ich unter Last auf eine Temp von 54 Grad. Geben wir nochmal 10 Grad wegen Ungenauigkeit drauf wären wir bei 64 Grad.


chrisxp

Enthusiast
Mitglied seit
20.05.2004
Beiträge
184
Die Frage ist wo und wie die jeweils gemessen haben?

Ich habe mal verschiedene Szenarien mit einer simplen Wärmebildkamera gemessen. Beim 2700X @ Stock kam ich unter Last auf eine Temp von 54 Grad. Geben wir nochmal 10 Grad wegen Ungenauigkeit drauf wären wir bei 64 Grad.

Wo und wie die jeweils gemessen haben ist nicht bekannt, in der aktuellen PCGH haben sie beim Strix B450-F Gaming 95°C an den VRMs gemessen und die Kühler sind ähnlich dimensioniert wie beim Asus Prime X470.

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
38.815
Ort
Nehr'esham
in der aktuellen PCGH haben sie beim Strix B450-F Gaming 95°C an den VRMs gemessen und die Kühler sind ähnlich dimensioniert wie beim Asus Prime X470.
Das Strix B450-F Gaming taugt nicht für den Vergleich, weil es ein ganz anderes VRM und schlechtere Wandler hat.
Wenn du ein anderes Board heranziehen willst, dann kommt dafür z.B. das Strix X470-F Gaming in Frage.


withwolf1987

Enthusiast
Mitglied seit
06.11.2004
Beiträge
141
Ort
Bornheim
Ich habe seit letztem Wochenden mein neues System.
AMD Ryzen 7 2700x, Asus Prime x470 pro, G.Skill RipJaws V schwarz DIMM Kit 32GB (F4-3200C15D-32GVK).
2 Sachen habe ich bis jetzt nicht hin bekommen.
Der Speicher wird im D.O.C.P. richtig erkannt, nur in den BIOS settings, CPUz wird der Speicher mit 16,15,15,35 angezeigt.
Ist das normal?
Auch hat bei mir Prime95 im Blend test probleme, das nach ein paar minuten schon ein oder zwei Worker aussetzen.
Temperaturen sind alles OK.

Auch bekomme ich die AURA steuerung nicht hin.
Im Windows betrieb soll es leuchten, wenn der Rechner aus ist nicht. Nur leuchtete es die ganze Zeit.
Was muss ich da einstellen? Im Moment habe ich es ausgeschaltet, da ich sonst nich schlafen kann.


delafer2000

Neuling
Mitglied seit
17.11.2015
Beiträge
28
Ort
Earth / Solar system
G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL18Reous4018F4-3600C19D-16GSXWB

Hi Reous,
You have tested a different RAM Kits with AM4 Platform (respectively with ASUS Prime X470-Pro Motherbord or ASUS B450 ...) .

According to your table the BEST settings for G.Skill 2x8GB DDR4-3600 19-20-20-40 1.35V (for F4-3600C19D-16GSXWB) is DDR4-3533 CL18 settings. Am I right ? Or 3600 Mhz frequency is also reacheable ?
Could you post ( or give a link , if such exist) to a correct timings / bios settings for this kind of RAM ?
Thank you!

I have found next timings (DDR4-3600 : F4-3600C19D-16GSXWB [ Hynix CJR ICs ]):
(1)
1.35v
CL15-18-19-26-30 1T

(2)
1.35v
16-19-19-56-85 1T


Is this a good RAM for Ryzen/Ryzen+ platform? Could you recommend optimal BIOS / timing settings for this kind of RAM Kit.

Zuletzt bearbeitet:

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Der Speicher wird im D.O.C.P. richtig erkannt, nur in den BIOS settings, CPUz wird der Speicher mit 16,15,15,35 angezeigt.
Ist das normal?
Auch hat bei mir Prime95 im Blend test probleme, das nach ein paar minuten schon ein oder zwei Worker aussetzen.

Auch bekomme ich die AURA steuerung nicht hin.
Im Windows betrieb soll es leuchten, wenn der Rechner aus ist nicht. Nur leuchtete es die ganze Zeit.
Was muss ich da einstellen? Im Moment habe ich es ausgeschaltet, da ich sonst nich schlafen kann.

Das mit den 16-15-15 ist normal. Ryzen kann auf Standardeinstellungen, ab einem Takt von DDR4-2666, keine ungeraden CL Werte mehr.
Du kannst das Problem umgehen, in dem du GearDownMode auf Disabled stellst oder einfach mal CL14 probierst.

Da du aber Probleme mit der Stabilität hast, würde ich erstmal versuchen den Ram stabil zu bekommen. Deine CPU ist nicht übertaktet oder? Probiere mal etwas mehr Spannung auf den Ram zu geben (zb. 1.375v) und teste erneut.
Kannst du auch mal ein Screen vom Ryzen Timing Checker posten?

Zwecks Aura. Hast du im Bios die Option "When system is in sleep, hibernate or soft off states" auf "Off" gestellt? Zu finden unter Advanced - Onboard Devices Configuration.? Dann sollte es normalerweise funktionieren wie du willst.



Hi Reous,
You have tested a different RAM Kits with AM4 Platform (respectively with ASUS Prime X470-Pro Motherbord or ASUS B450 ...) .

According to your table the BEST settings for G.Skill 2x8GB DDR4-3600 19-20-20-40 1.35V (for F4-3600C19D-16GSXWB) is DDR4-3533 CL18 settings. Am I right ? Or 3600 Mhz frequency is also reacheable ?

Is this a good RAM for Ryzen/Ryzen+ platform? Could you recommend optimal BIOS / timing settings for this kind of RAM Kit.

The B450-I has better RAM support. So i was able to get there better results.
I can boot easily with DDR4-3733 on the X470-Pro but it is only stable with DDR4-3533 CL16 (haven't tested CL15)

If you want the best performence i would recommend you to buy Samsung B-die rams.
If you want a cheap ram with high clock, you will be fine with the 3600 CL19-20-20.

btw are you speaking now english, german or an other language?


withwolf1987

Enthusiast
Mitglied seit
06.11.2004
Beiträge
141
Ort
Bornheim
Habe jetzt den Speicher auf 14-15-15-35 mit 3,5 Volt Standard aber 1.150 SoC spannung.
Screenshot 2018-09-07 17.18.56.png

Jetzt scheint es zu laufen.
CPU ist nicht übertaktet und läuft unter Prime95 bei Tdie auf 73°C. Sollte OK sein.
Werde mal weiter testen was mit dem RAM geht.
Welches Tool ist da am besten?
Prime95 nutzt ja nicht viel RAM.

Im BIOS habe ich die Option angehabt. Leider hat das Board noch geleuchtet.
Ich glaube es liegt da dran das ich "ErP ready" deaktiviert habe damit WakeOn Lan funktioniert.

Edit: mir ist gerade noch etwas aufgefallen.

Line-In und Micro funktionieren nicht mehr. Nach der installation von Windows hat es noch funktioniert.

Zuletzt bearbeitet:

delafer2000

Neuling
Mitglied seit
17.11.2015
Beiträge
28
Ort
Earth / Solar system
Vielen Dank für die ausführliche Antwort bez. Arbeitspeicher. Ich habe schon DRAM mit Hynix C-Die 3600 Mhz und ASUS Prime X470-Pro.. Es ist zu spät irgendwas zu tauschen ;-)

btw are you speaking now english, german or an other language?


Ich bin kein deutscher. Also... ich kann deutsch, klar, aber englische Sprache kenne ich ein bisschen besser ) hab es in der schule studiert.

P.S. Of course, I can speak other languages too ;) like russian, ukrainian, romanian, polish....


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Habe jetzt den Speicher auf 14-15-15-35 mit 3,5 Volt Standard aber 1.150 SoC spannung.
Welches Tool ist da am besten?
Prime95 nutzt ja nicht viel RAM.

Im BIOS habe ich die Option angehabt. Leider hat das Board noch geleuchtet.
Ich glaube es liegt da dran das ich "ErP ready" deaktiviert habe damit WakeOn Lan funktioniert.

Line-In und Micro funktionieren nicht mehr. Nach der installation von Windows hat es noch funktioniert.

Brauchst du wirklich 1.15v Soc Spannung? Das ist für ein Ryzen 2 schon übertrieben viel Spannung. Hast du die ProcODT selbst eingestellt oder ist das auf Auto?

Bei Prime kannst du auch selbst auswählen wieviel Ram er testen kann. Custom => Memory to use (in MB). Aber am besten immer noch ein paar MB für Windows frei lassen.
Alternativ gibt es HCI Memtest, TM5 oder für etwas Geld auch den sehr guten Karhu Ramtest.
Siehe auch: [Übersicht] Speichertestprogramme 2018

Ich empfehle dir für den Anfang aber TM5+1usmus Config
Programm: http://testmem.tz.ru/tm5.rar
Config: MT.cfg - Google Drive

Programm einmal starten, beenden und die Config Datei im "bin" Ordner einfügen und ersetzten. Danach ganz normal starten. Er macht dann 5 Durchläufe, welche je nach Ram zwischen 20 und 40 Minuten dauern können.

Im Bios muss die Option When system is in sleep, hibernate or soft off states auf Aus stehen und nicht An oder hast du dich da verschrieben?
Kannst ja auch probeweise ErP ready wieder aktivieren.

Zwecks Micro. Müsste ein Windows bzw Treiberproblem sein. Hast du den Treiber nochmal neu installiert? Wenn ich mich nicht irre gab es auch ein Windows Update bei dem das Micro nicht mehr funktioniert hat.


Ich habe schon DRAM mit Hynix C-Die 3600 Mhz und ASUS Prime X470-Pro.

That's cool. Waiting for you results. Maybe you are able to get them stable on 3600 :)


Simaryp

Enthusiast
Mitglied seit
19.05.2007
Beiträge
2.536
Das Board ist heute gekommen und ich habe schon mal CPU, RAM und SSD eingebaut. Da der RAM deutlich höher als das IO-Cover ist, lass ich das einfach mal dran.

Ich habe mich auch gegen meinen Aquacomputer M.2 Kryo Micro entschieden und für den eingebauten Kühler. Der hat doch die eindeutig größere Wärmekapazität. Ich frage mich bloß, ob das Laird Wärmeleitpad da vernünftig ist. Ich hab fast das Gefühl das sei zu dünn. Habt ihr das drin behalten oder getauscht gegen was anderes? Ich werds demnächst erst mal ausprobieren, wie sich das verhält.

Gibt es irgendwelche wichtigen UEFI Settings, die man nicht vergessen sollte? Bei meinem Asrock musste man in den untiefen rumwühlen, um meine Trident Z 3200 CL14 im XMP-Profil laufen zu lassen. Ansonsten will ich nur leichtes OC machen. Kann ich meine Erfahrungen mit dem OC für meinen Prozessor von einem zum anderen Board übertragen oder sollte ich lieber noch mal neu auslooten, bei welcher Spannung er stabil läuft? Ich habe bis jetzt nur ganz einfaches OC gemacht, also Takt und Spannung gesetzt.


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Dein Ram sollte Out of Box mit dem DOCP Profil laufen. Für die beste Performence sind aber manuelle Anpassungen der Subtimings notwendig.
Bei neuer Hardware würde ich das OC immer neu testen. Du kannst deine alten Werte als Basis nehmen und dann testen ob er mit weniger Spannung auskommt oder doch mehr braucht.

M2 Slot nutze ich selbst nicht, deshalb kann ich dazu auch nichts sagen.


nospherato

Enthusiast
Mitglied seit
27.07.2008
Beiträge
204
Hab mein M.2 Wärmeleitpad dran gelassen, kann auch keine Probleme damit feststellen bei meiner Intel 6000p.


karenin

Profi
Mitglied seit
07.07.2017
Beiträge
443
Hm also ich hab in letzter Zeit komische Probleme mit der Graka/PCIe.

-Display Port flackert und wird in 3D Anwendungen für einige Sekunden komplett schwarz (Verschiedene Monitore mit gleicher Auflösung und hochwertige DP Kabel wurden getestet) (nur DP)
-BSOD mit Hinweis auf Memory_Management (Vermute sehr stark Grafikkarten Treiber als Verursacher, passiert aber nur mit der 580, mit der kann ich den BSOD aber mit allen Versionen ab 17.12 verursachen) (HDMI/DP)
-Der PCIe Link Speed taktet nicht mehr runter auf 1.1 wenn man einmal 3D Last anliegen hatte (ist natürlich nicht so schlimm, allerdings unübliches Verhalten, vor allem wenn jede andere Karte im System das eben macht sobald nur 2D anliegt) (HDMI/DP)
-waagerechte Artefakte/"Striche" wenn man den PC aus dem Standby holt (HDMI/DP)

Der Clou ist nun, ich habe die Graka bereits in RMA, heute die neue erhalten, und exakt das gleiche Problem (es ist definitiv eine andere Karte, hab S/N aufgeschrieben und der verbaute RAM ist diesmal von Hynix und nicht Micron ^^). Daher Frage ich mich ob es nicht doch das Mainboard sein könnte?
Eigentlich sollte das ja durch meine Tests schon ausgeschlossen sein, denn mit der 290x/7770 passiert nichts von alldem oben. Könnte es evtl doch das Mobo sein, und es kommt bei den Ersatz Karten einfach nicht vor, da die nicht soviel Bandbreite belegen können oder sowas?

Fällt vllt jemandem was dazu ein? Mainboard zurück? Oder tatsächlich die Graka doppelt hin?


delafer2000

Neuling
Mitglied seit
17.11.2015
Beiträge
28
Ort
Earth / Solar system
G.Skill 2x8GB DDR4-3600 19-20-20-40 1.35V Sniper-X (F4-3600C19D-16GSXWB)

That's cool. Waiting for you results. Maybe you are able to get them stable on 3600 :)


Ja, bei mir 3600 Mhz läuft stabil und zwar mit CPU multiplier x43 (4.3 Ghz). Timings sind nicht besonders gut, aber mir reicht es...
Mit hilfe von Ryzen DRAM calculator ich habe folgende timings eingestellt:
18-19-18-38-58-1T.

Vielleich kann man auch bessere timing einstellen.. k.A. Ich habe gar nicht gespielt. Die vorgeschlagene settings eingestellt, gespeichert, rebootet, läuft. Das wars.

System läuft stabil. Spiele auch. Mem tests auch.
Ändere Timings habe ich gar nicht probiert.

Also G.Skill 2x8GB DDR4-3600 19-20-20-40 1.35V (for F4-3600C19D-16GSXWB) RAM läuft stabil mit 3600 Mhz.
Timings Info:

CPU-Z:



- - - Updated - - -





Mein Asus X470 PRIME PRO System mit G.Skill Sniper-X 16 GB 3600 Mhz (18-19-18-38 timings) ram.


Anhänge

  • bios settings 3.jpg
    bios settings 3.jpg
    101,5 KB · Aufrufe: 294
  • bios settings 2.jpg
    bios settings 2.jpg
    107,5 KB · Aufrufe: 281
  • bios settings 1.jpg
    bios settings 1.jpg
    88,9 KB · Aufrufe: 282
  • bios settings 4.jpg
    bios settings 4.jpg
    99,8 KB · Aufrufe: 269
  • bios settings 5.jpg
    bios settings 5.jpg
    81,3 KB · Aufrufe: 282
  • bios settings 6.jpg
    bios settings 6.jpg
    90,1 KB · Aufrufe: 276
  • bios settings 7.jpg
    bios settings 7.jpg
    88,4 KB · Aufrufe: 277
  • bios settings 8.jpg
    bios settings 8.jpg
    100,1 KB · Aufrufe: 274
  • bios settings 9.jpg
    bios settings 9.jpg
    99,2 KB · Aufrufe: 273
Zuletzt bearbeitet:

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
This sounds pretty good so far.
I would suggest you to change the following settings for better performence:

tCL 16 (maybe possible)
tRDRDSCL 4
tWRWRSCL 2
tRFC 460

also Hynix CJR feels good with 1.35v DRAM voltage or even less. Let's try it :)

Zuletzt bearbeitet:

Simaryp

Enthusiast
Mitglied seit
19.05.2007
Beiträge
2.536
Ich habe schon mal CPU und Kühler installieren wollen, auch wenn ich auf das Case noch warte. Keine Ahnung ob das hier der beste Thread dafür ist, da die Sockel ja Standard sind, aber ich muss gerade mal einen kleinen Schreck verarbeiten. Ich hab den Kühler installiert und dann die Kanten angeschaut. An einer Seite quoll für meinen Geschmack etwas zu viel Wärmeleitpaste raus, weswegen ich beschloss, dass noch mal zu wiederholen. Nachdem ich mit dem Verschluss des Alpfenföhn Systems gekämpft habe, löste sich der Klipp endlich und der Kühler ging los. Doch dann kam der Schock, denn die CPU hing am Kühler. Die ist einfach aus dem Sockel raus gerutscht. Ich habe mir die Pins genau angeschaut und es war keiner verbogen. Habe jetzt erst mal alles gereinigt und wieder montiert. Aber das ist mir noch nie passiert. Sitzt AM4 so locker im Sockel oder ist was mit dem Board nicht koscher? Zugegebener Maßen habe ich die CPU dann auch nur seitlich runter ziehen und schieben können.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Oben Unten
