Gigabyte X299-Mainboards: Das restliche Line-up im Detail vorgestellt

Veröffentlicht am: von

Demnächst werden wir das X299 AORUS Gaming 7 von Gigabyte aus der Aorus-Serie ausgiebig auf die Probe stellen. In einem gesonderten Beitrag sind wir bereits näher auf das Gigabyte X299 Gaming 7 eingegangen. Zum Line-up gehören jedoch auch diese weiteren Kandidaten: Das X299 AORUS Ultra Gaming, das X299 AORUS Gaming 3, das X299 AORUS Gaming 9 sowie das X299 UD4. Letzteres gehört der Ultra-Durable-Modellreihe an.

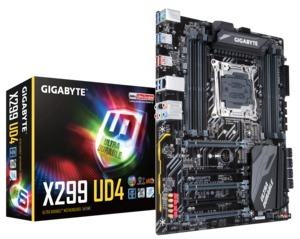

Gigabyte X299 UD4

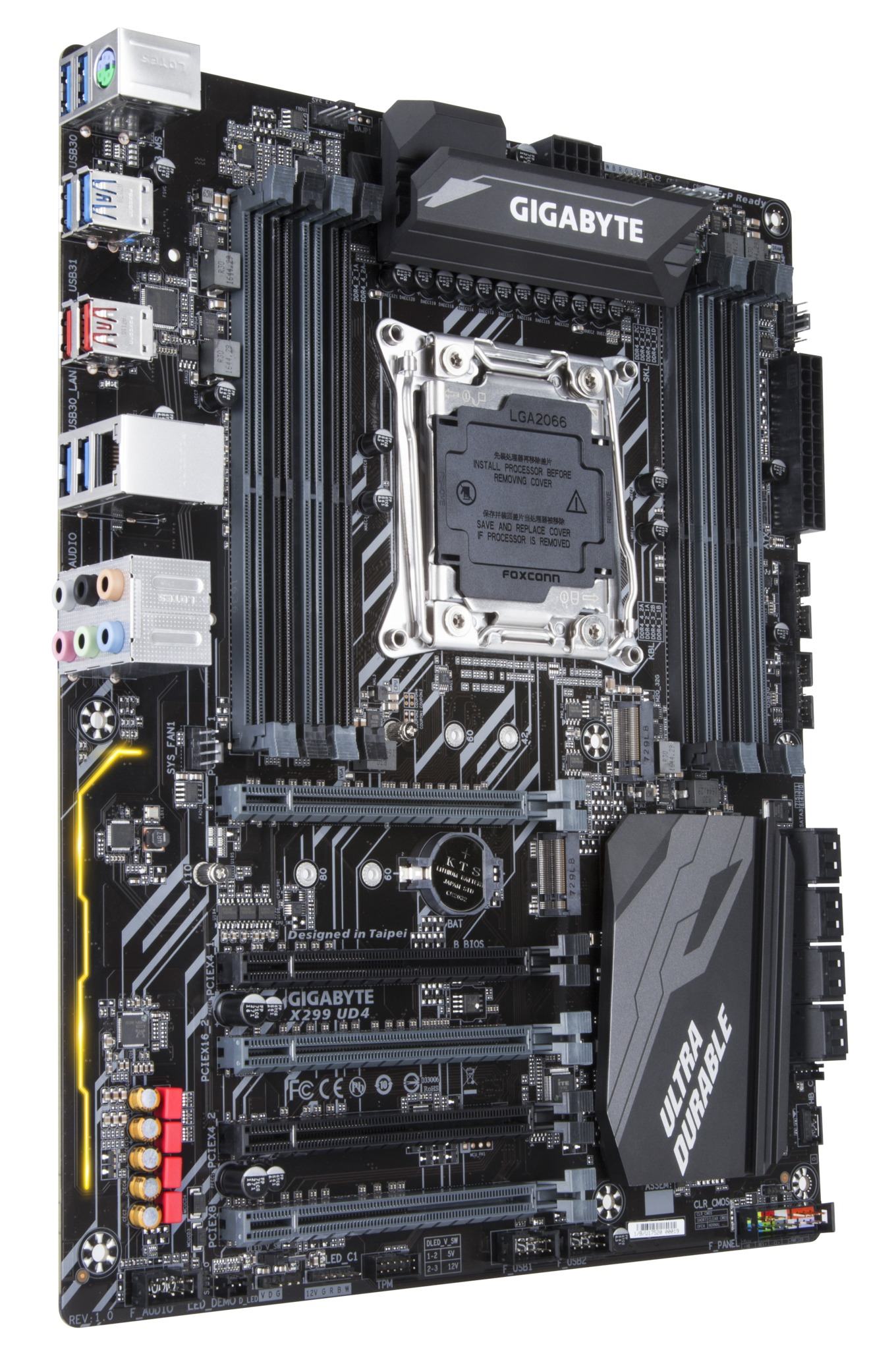

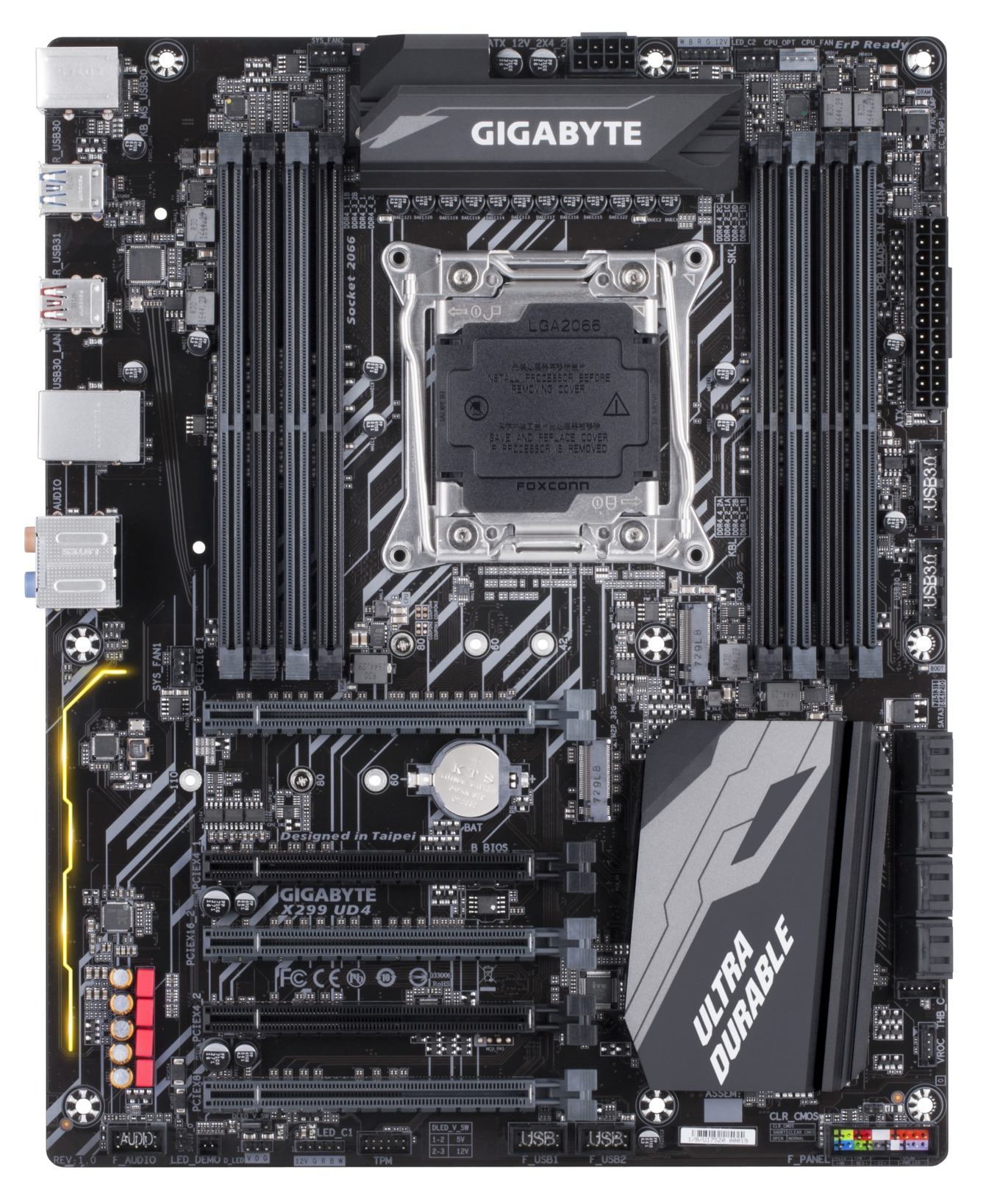

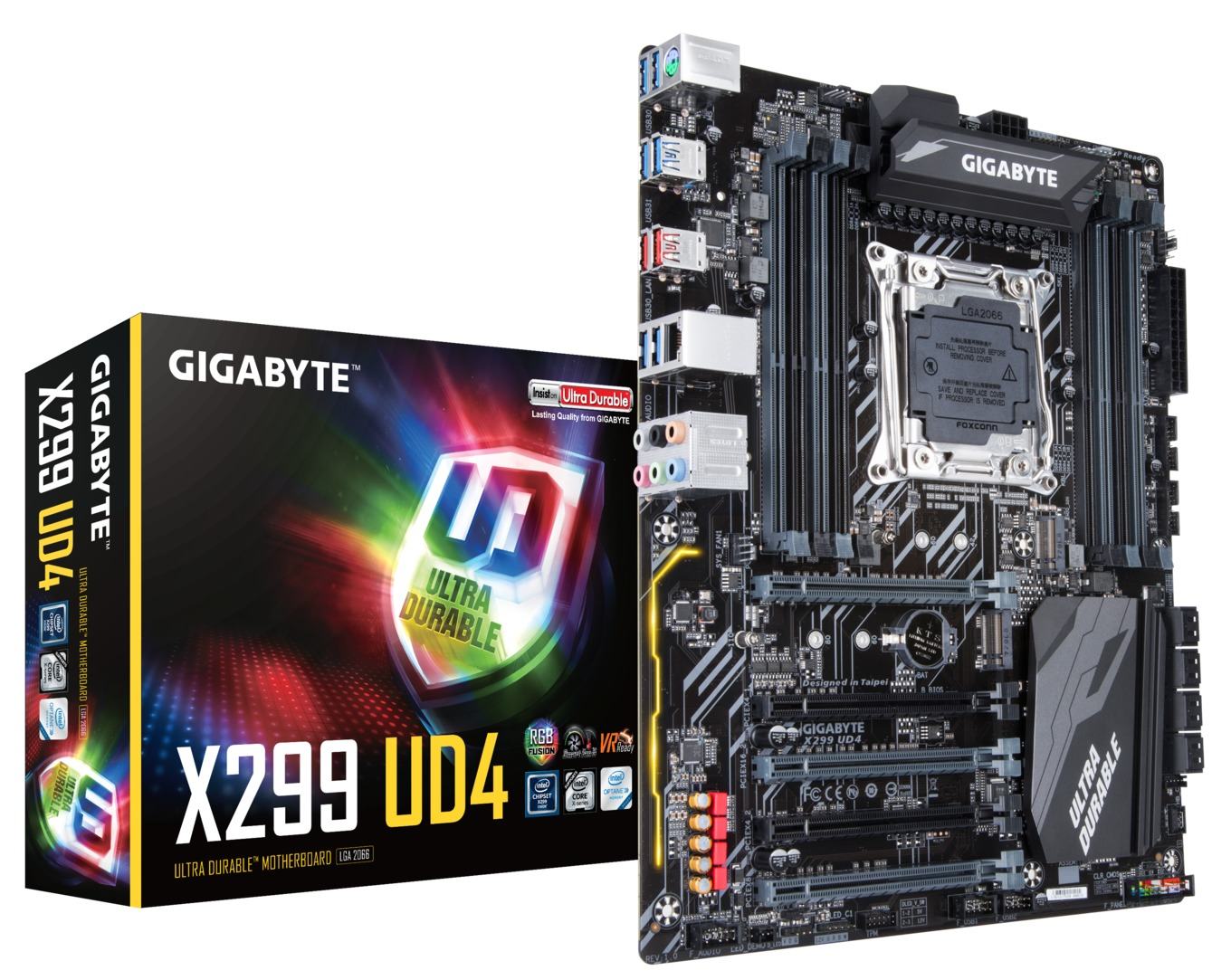

Abseits der AORUS-Riege bietet Gigabyte aus der Ultra-Durable-Modellreihe bisher einzig das X299 UD4 an. Auf der ATX-Platine wird die LGA2066-CPU von 12 Spulen auf Trab gehalten. Links und rechts neben dem Sockel befinden sich jeweils vier DDR4-DIMM-Speicherbänke. Mit fünf mechanischen PCIe-3.0-x16-Slots kann das System entsprechend erweitert werden.

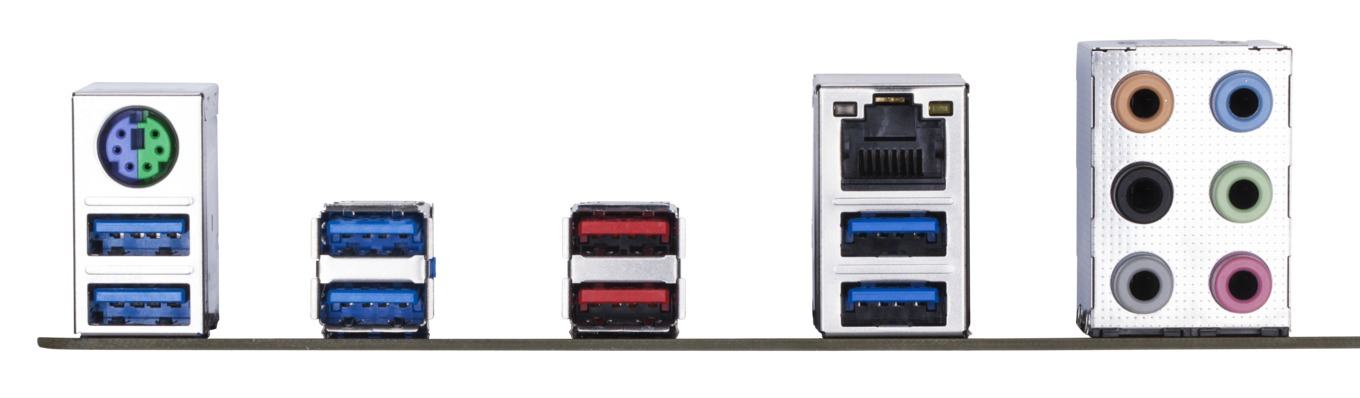

Für Storage und Co. halten sich neben acht SATA-6GBit/s-Buchsen außerdem zwei M.2-M-Key-Schnittstellen bereit. Hinzu kommen insgesamt zehnmal USB 3.1 der ersten Generation, zweimal der zweiten Generation sowie vier USB-2.0-Anschlüsse. Über den Intel I219-V-PHY erfolgt die Netzwerkverbindung und sämtliche Soundaufgaben stemmt der ALC1220 von Realtek.

Das Gigabyte X299 UD4 wurde mit folgenden technischen Eigenschaften versehen:

Mainboard-Format ATX
Hersteller und
Bezeichnung
Gigabyte
X299 UD4
CPU-Sockel LGA2066 (für Kaby-Lake-X und Skylake-X)
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
CPU-Phasen/Spulen 12 Stück
Preis noch nicht bekannt
Webseite https://www.gigabyte.de
Southbridge-/CPU-Features
Chipsatz Intel X299 Chipsatz
Speicherbänke und Typ 8x DDR4 (bis Quad-Channel)
Speicherausbau max. 128 GB UDIMM Non-ECC (mit 16-GB-UDIMMs)
max. 512 GB RDIMM (mit 64-GB-RDIMMs)
SLI / CrossFire SLI (3-Way), CrossFireX (3-Way)
Onboard-Features
PCI-Express

4x PCIe 3.0 x16 (elektrisch mit x16/x16/x4/x8) über CPU
1x PCIe 3.0 x16 (elektrisch mit x4) über Intel X299 (shared)

PCI -
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

8x SATA 6 GBit/s über Intel X299
2x M.2 mit PCIe 3.0 x4 über CPU (M-Key, 32 GBit/s, 1x shared)

USB

2x USB 3.1 Gen2 (2x extern, Typ-A), über ASMedia ASM3142
10x USB 3.1 Gen1 (6x extern, 4x intern) über Intel X299
4x USB 2.0 (4x intern) über Intel X299

Grafikschnittstellen -
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I219-V Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Audio Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header 1x 4-Pin CPU-FAN-Header (regelbar)
1x 4-Pin CPU-OPT-FAN-Header (WaKü)
3x 4-Pin Chassis-FAN-Header (regelbar)
LED-Beleuchtung RGB-LEDs
1x RGB-Header

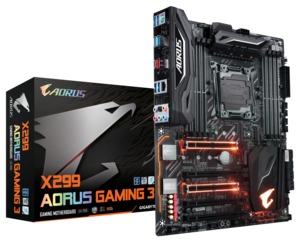

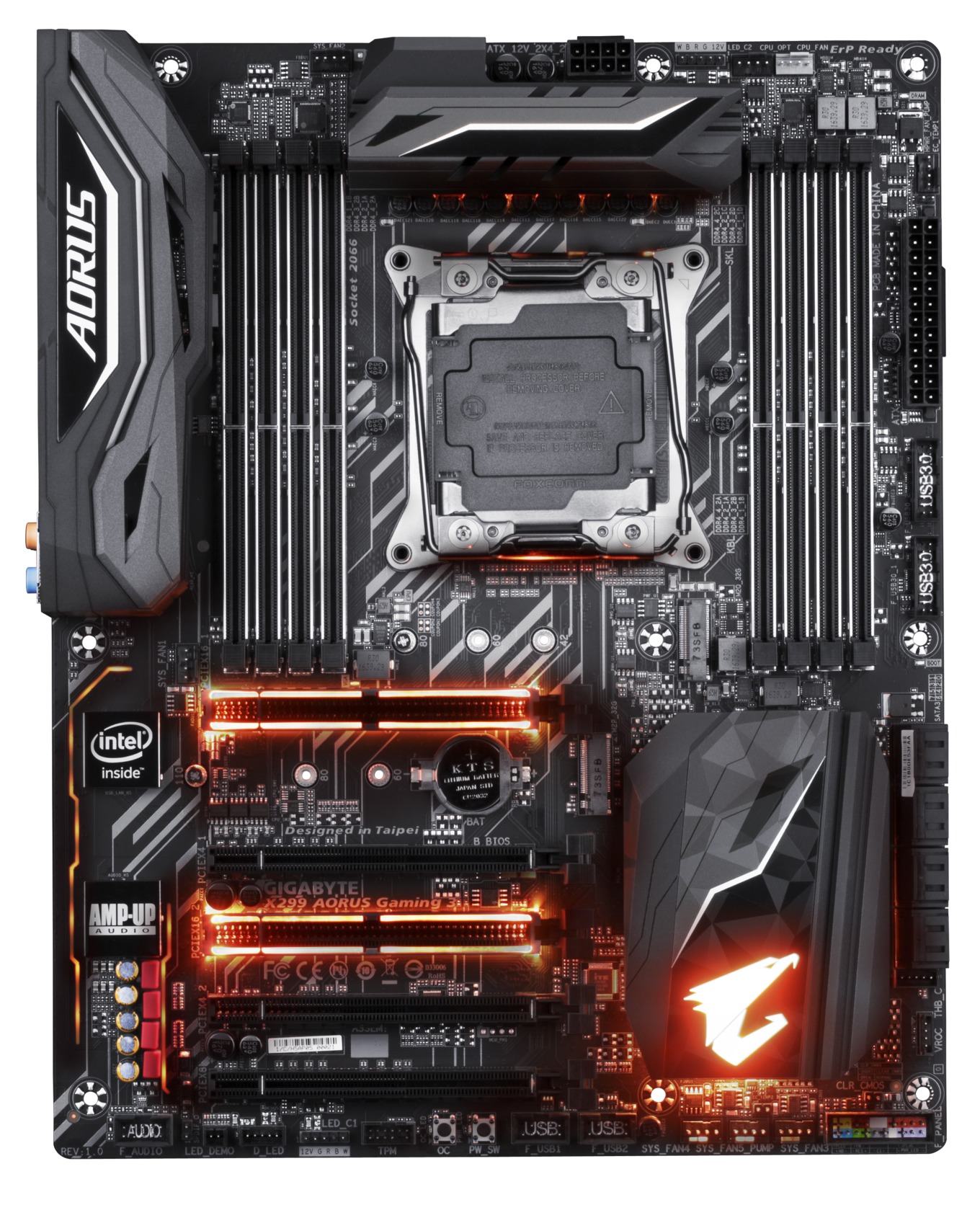

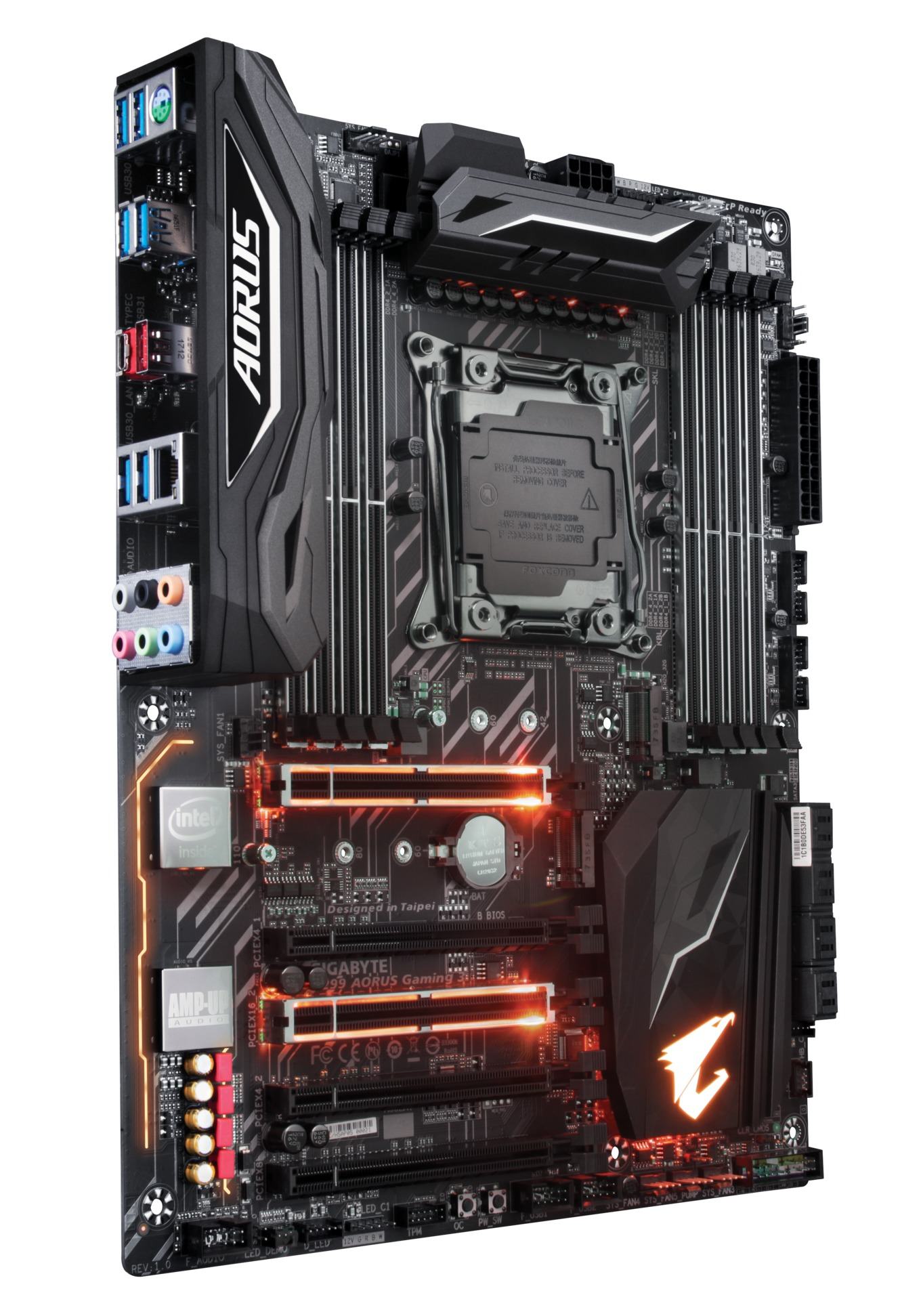

Gigabyte X299 Gaming 3

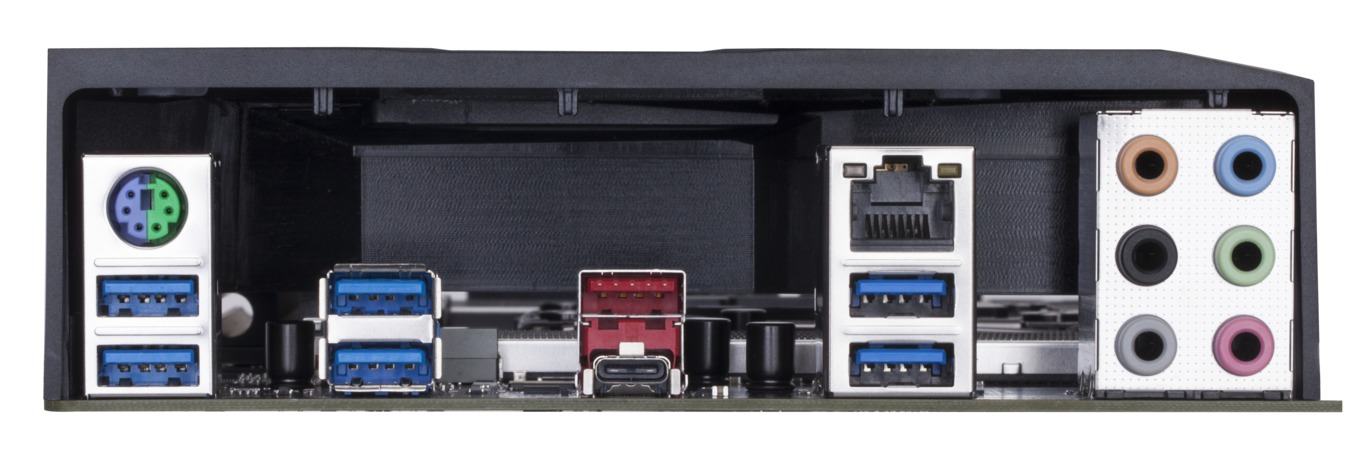

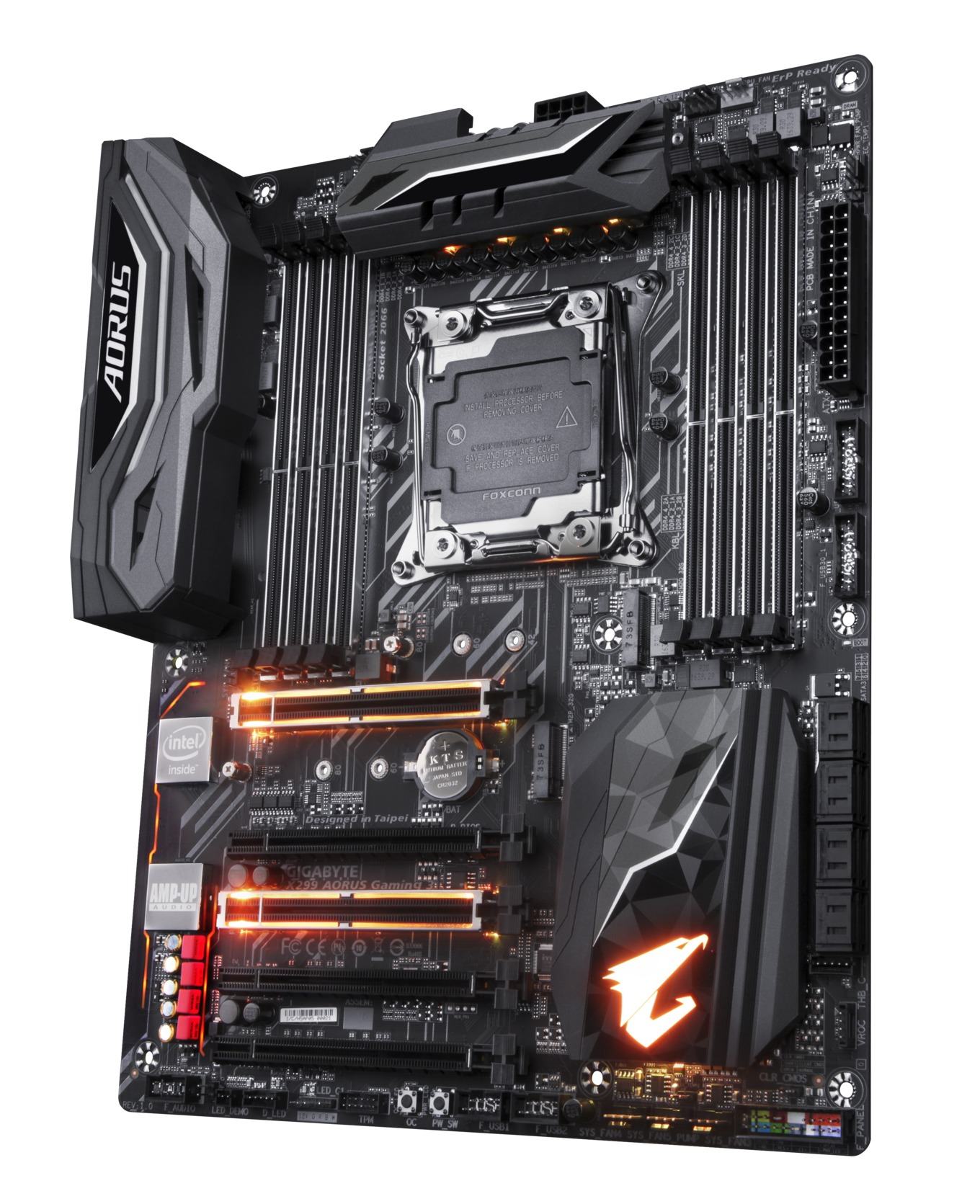

Das Gigabyte X299 AORUS Gaming 3 basiert im Groben auf dem X299 UD4. Hier kommen jedoch noch ein Power- und Reset-Button hinzu. Bei den beiden USB-3.1-Gen2-Schnittstellen handelt es sich um jeweils eine Typ-A- und Typ-C-Ausführung.

Das Gigabyte X299 AORUS Gaming 3 wurde mit folgenden technischen Eigenschaften versehen:

Mainboard-Format ATX
Hersteller und
Bezeichnung
Gigabyte
X299 AORUS Gaming 3
CPU-Sockel LGA2066 (für Kaby-Lake-X und Skylake-X)
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
CPU-Phasen/Spulen 12 Stück
Preis noch nicht bekannt
Webseite https://www.gigabyte.de
Southbridge-/CPU-Features
Chipsatz Intel X299 Chipsatz
Speicherbänke und Typ 8x DDR4 (bis Quad-Channel)
Speicherausbau max. 128 GB UDIMM Non-ECC (mit 16-GB-UDIMMs)
max. 512 GB RDIMM (mit 64-GB-RDIMMs)
SLI / CrossFire SLI (3-Way), CrossFireX (3-Way)
Onboard-Features
PCI-Express

4x PCIe 3.0 x16 (elektrisch mit x16/x16/x4/x8) über CPU
1x PCIe 3.0 x16 (elektrisch mit x4) über Intel X299 (shared)

PCI -
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

8x SATA 6 GBit/s über Intel X299
2x M.2 mit PCIe 3.0 x4 über CPU (M-Key, 32 GBit/s, 1x shared)

USB

2x USB 3.1 Gen2 (2x extern, Typ-A/C), über ASMedia ASM3142
10x USB 3.1 Gen1 (6x extern, 4x intern) über Intel X299
4x USB 2.0 (4x intern) über Intel X299

Grafikschnittstellen -
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I219-V Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Audio Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header 1x 4-Pin CPU-FAN-Header (regelbar)
1x 4-Pin CPU-OPT-FAN-Header (WaKü)
3x 4-Pin Chassis-FAN-Header (regelbar)
LED-Beleuchtung RGB-LEDs
1x RGB-Header

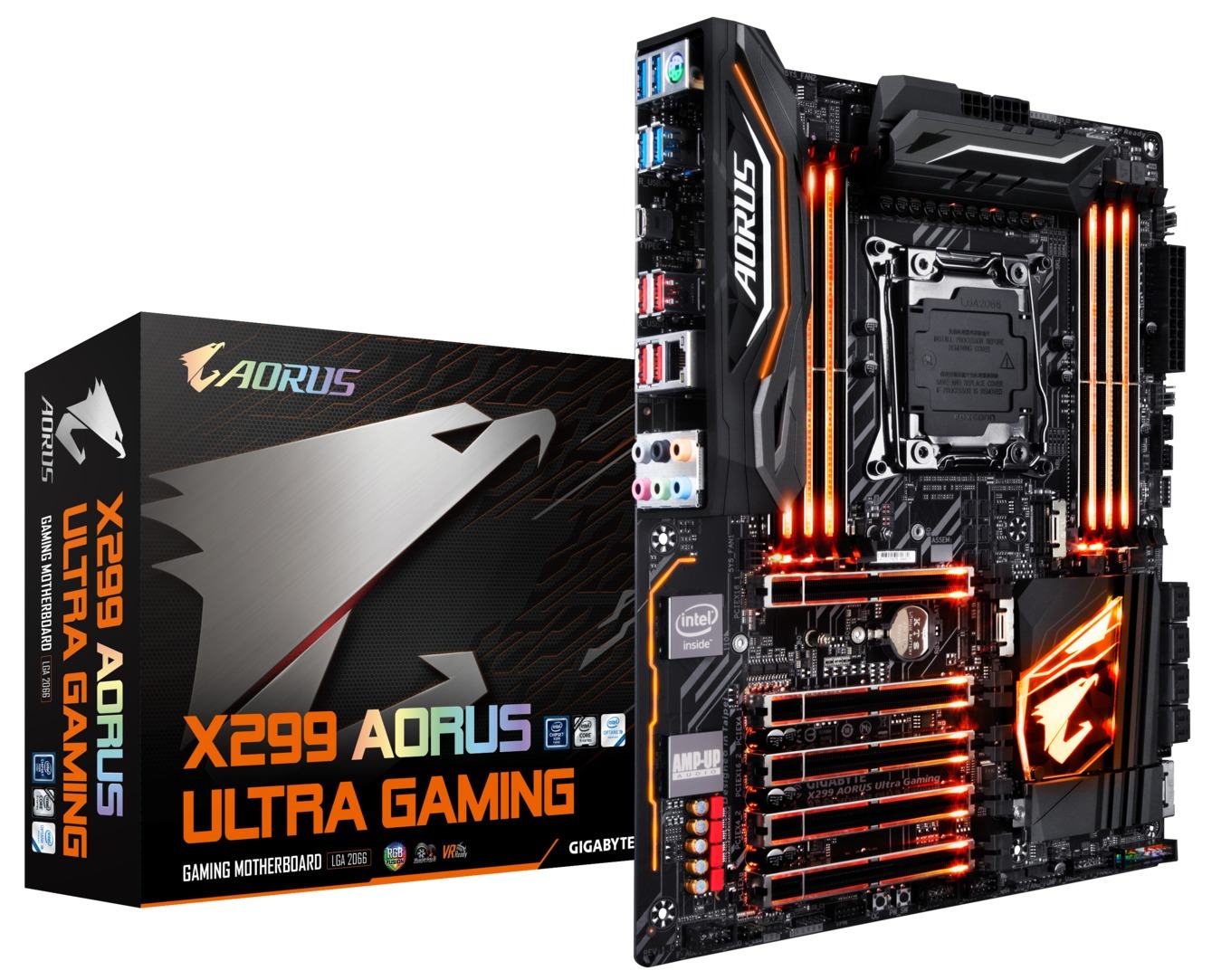

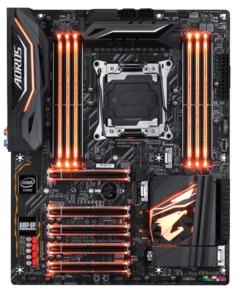

Gigabyte X299 Ultra Gaming

Beim X299 AORUS Ultra Gaming handelt es sich quasi um eine aufgebohrte Version des Gaming-3-Modells. Hinzugekommen ist zum einen der USB-3.1-Gen2-Header. Gleich dreimal M.2, wovon einer mit einem Passivkühler ausgestattet wurde. Der VRM-Bereich bekommt seinen Strominput von zwei 8-Pin-EPS12V-Anschlüssen.

Am I/O-Panel wurde von Gigabyte gleich fünf USB-3.1-Anschlüsse der zweiten Generation verbaut, dazu viermal USB 3.1 der ersten Generation.

Das Gigabyte X299 AORUS Ultra Gaming wurde mit folgenden technischen Eigenschaften versehen:

Mainboard-Format ATX
Hersteller und
Bezeichnung
Gigabyte
X299 AORUS Ultra Gaming
CPU-Sockel LGA2066 (für Kaby-Lake-X und Skylake-X)
Stromanschlüsse 1x 24-Pin ATX
2x 8-Pin EPS12V
CPU-Phasen/Spulen 12 Stück
Preis noch nicht bekannt
Webseite https://www.gigabyte.de
Southbridge-/CPU-Features
Chipsatz Intel X299 Chipsatz
Speicherbänke und Typ 8x DDR4 (bis Quad-Channel)
Speicherausbau max. 128 GB UDIMM Non-ECC (mit 16-GB-UDIMMs)
max. 512 GB RDIMM (mit 64-GB-RDIMMs)
SLI / CrossFire SLI (3-Way), CrossFireX (3-Way)
Onboard-Features
PCI-Express

4x PCIe 3.0 x16 (elektrisch mit x16/x16/x4/x8) über CPU
1x PCIe 3.0 x16 (elektrisch mit x4) über Intel X299 (shared)

PCI -
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

8x SATA 6 GBit/s über Intel X299
3x M.2 mit PCIe 3.0 x4 über CPU (M-Key, 32 GBit/s, 2x shared)

USB

5x USB 3.1 Gen2 (5x extern), über ASMedia ASM3142 + ASMedia USB 3.1 Gen2 Hub
8x USB 3.1 Gen1 (4x extern, 4x intern) über Intel X299
4x USB 2.0 (4x intern) über Intel X299

Grafikschnittstellen -
WLAN / Bluetooth -
Thunderbolt -
LAN

1x Intel I219-V Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Audio Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header 1x 4-Pin CPU-FAN-Header (regelbar)
1x 4-Pin CPU-OPT-FAN-Header (WaKü)
6x 4-Pin Chassis-FAN-Header (regelbar)
LED-Beleuchtung RGB-LEDs
1x RGB-Header

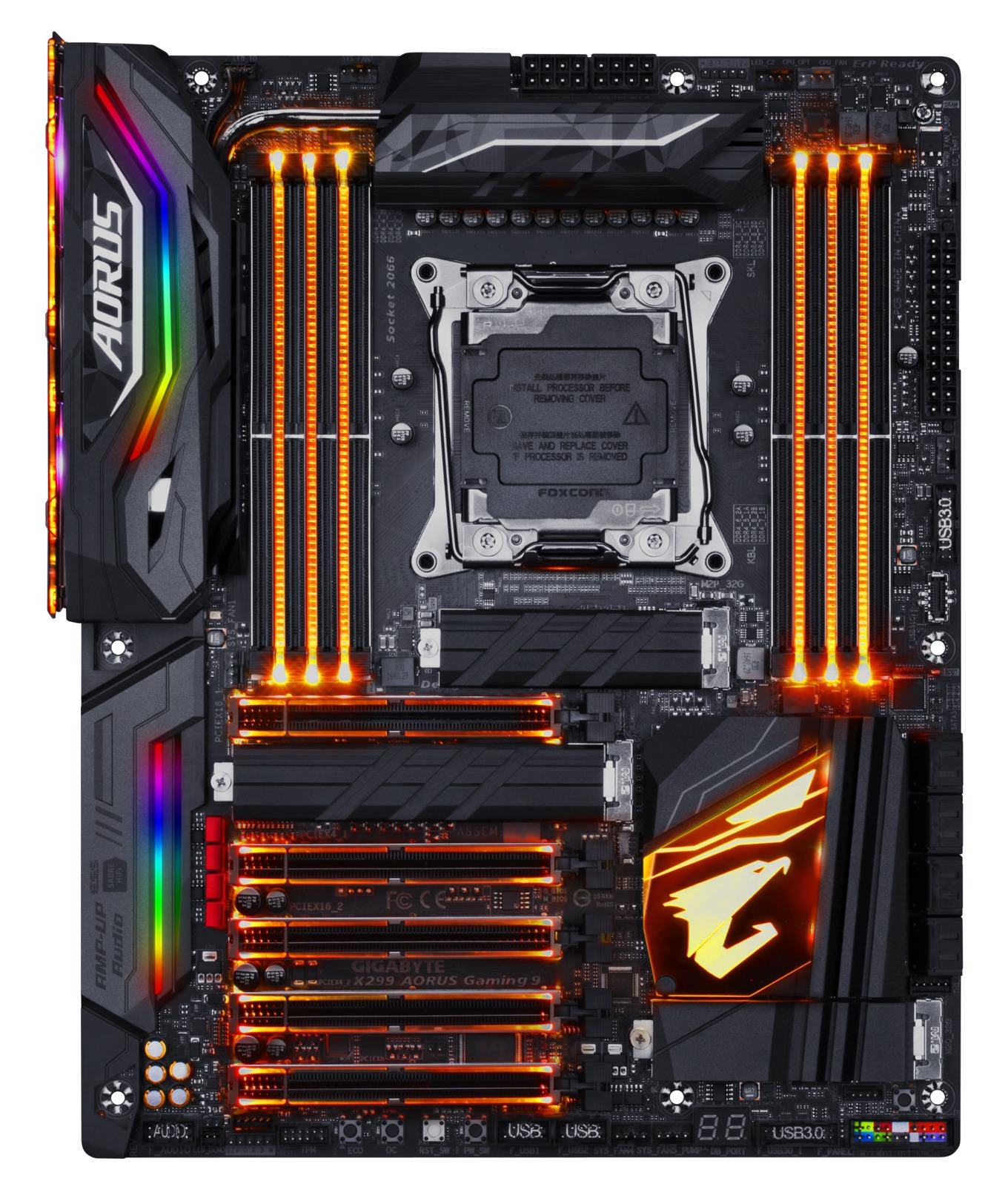

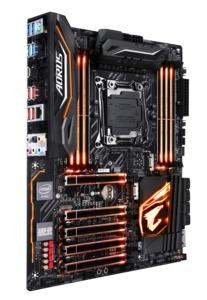

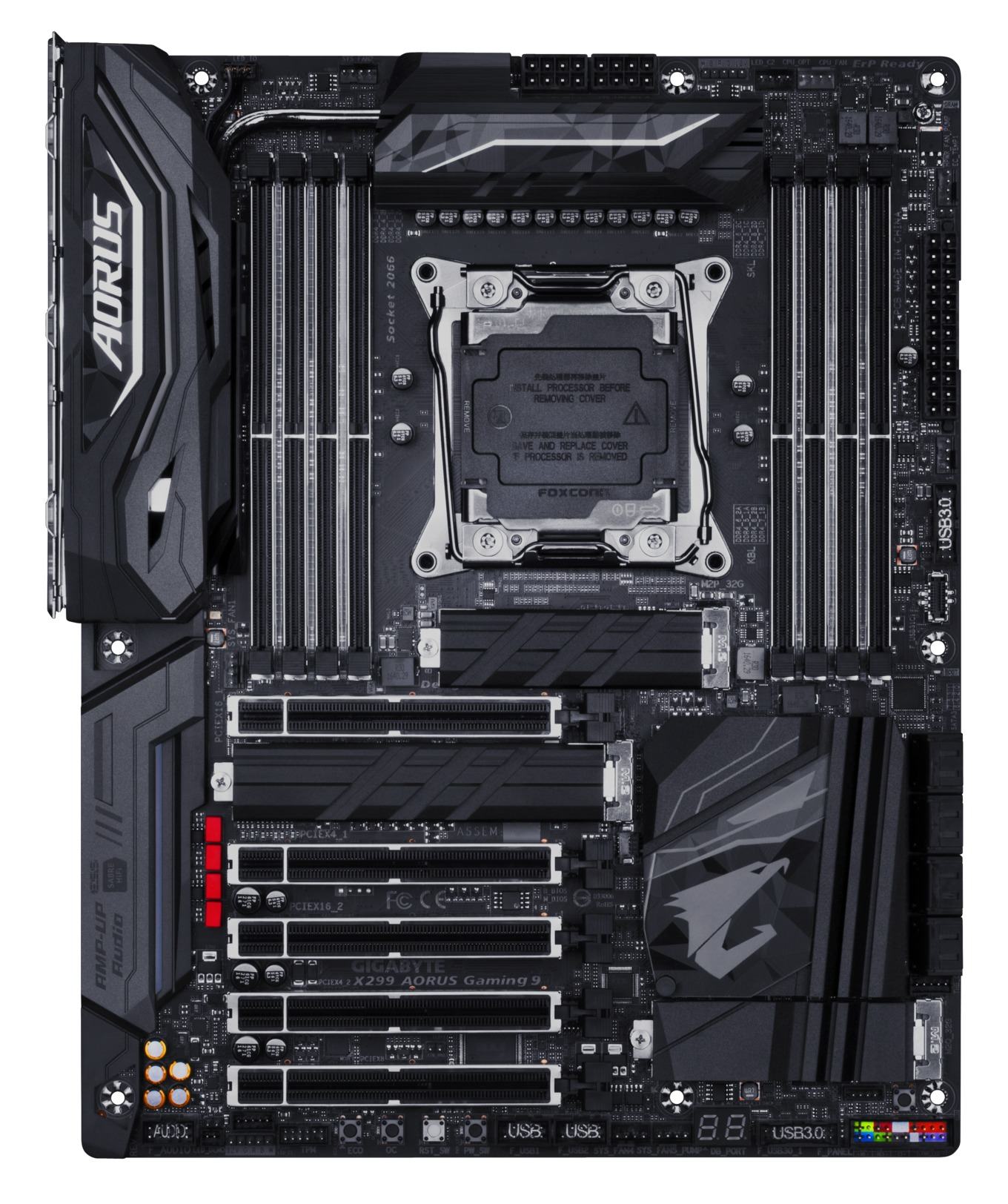

Gigabyte X299 Gaming 9

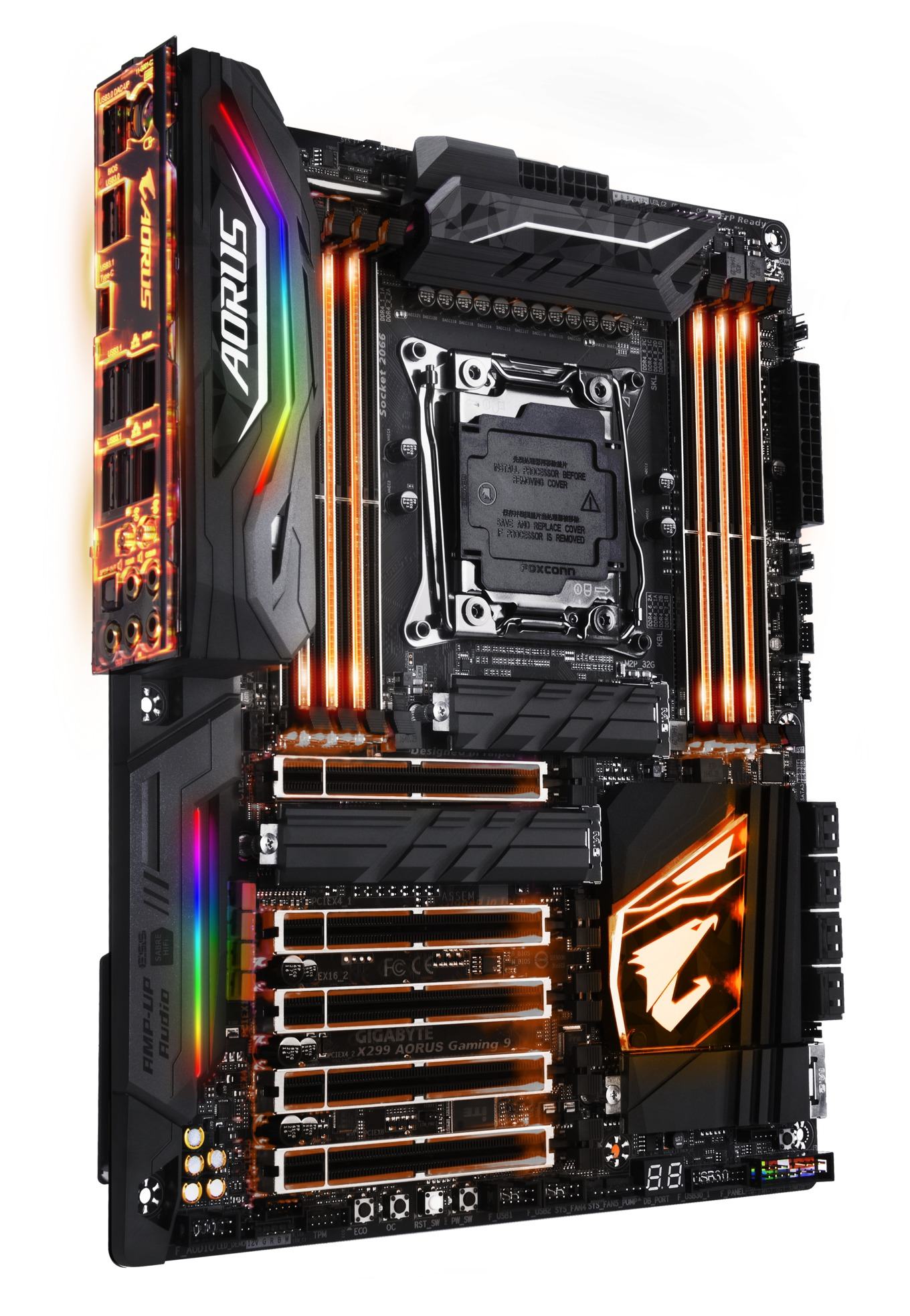

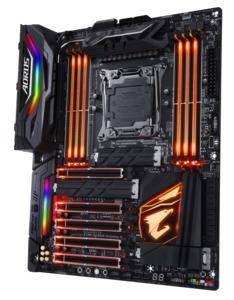

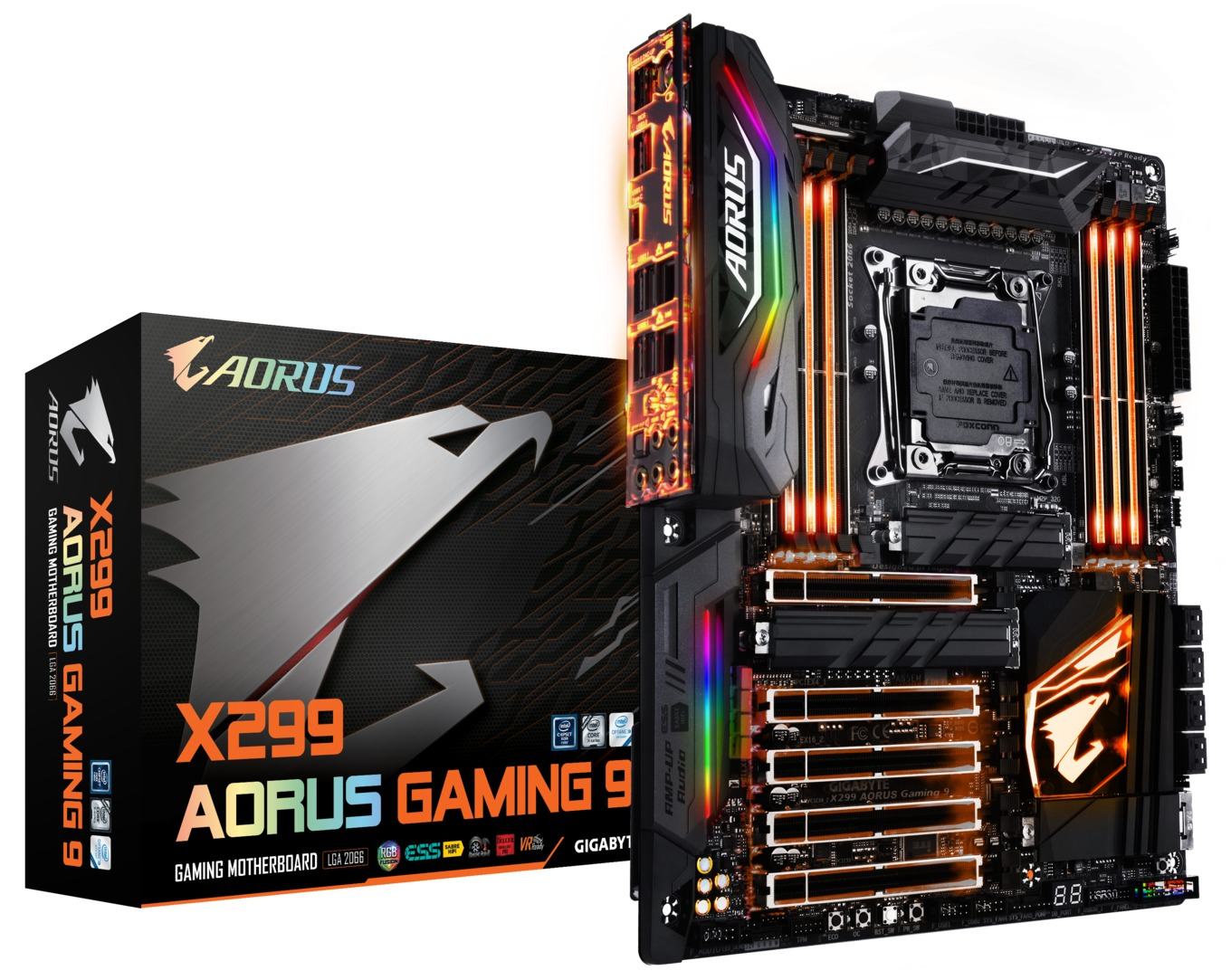

Last but not least bietet Gigabyte mit dem X299 AORUS Gaming 9 ein Flaggschiff-Modell für die LGA2066-Prozessoren an, bei dem das Unternehmen den puren Luxus bereitstellt. Beim X299 AORUS Gaming 9 haben alle drei M.2-Schnittstellen einen passiven Kühler für die Module erhalten.

Im Vergleich zum X299 AORUS Gaming 7 wurde der Audio-Bereich um den Burr-Brown-OPA1622-Amplifier von Texas Instruments erweitert. Mit dabei ist außerdem ein PCIe-Gen3-x4-U.2-Adapter, welcher bei der Gaming-7-Variante optional erworben werden muss.

Das Gigabyte (Aorus) X299 AORUS Gaming 9 wurde mit folgenden technischen Eigenschaften versehen:

Mainboard-Format ATX
Hersteller und
Bezeichnung
Gigabyte
X299 AORUS Gaming 9
CPU-Sockel LGA2066 (für Kaby-Lake-X und Skylake-X)
Stromanschlüsse 1x 24-Pin ATX
2x 8-Pin EPS12V
CPU-Phasen/Spulen 12 Stück
Preis noch nicht bekannt
Webseite https://www.gigabyte.de
Southbridge-/CPU-Features
Chipsatz Intel X299 Chipsatz
Speicherbänke und Typ 8x DDR4 (bis Quad-Channel)
Speicherausbau max. 128 GB UDIMM Non-ECC (mit 16-GB-UDIMMs)
max. 512 GB RDIMM (mit 64-GB-RDIMMs)
SLI / CrossFire SLI (3-Way), CrossFireX (3-Way)
Onboard-Features
PCI-Express

4x PCIe 3.0 x16 (elektrisch mit x16/x16/x4/x8) über CPU
1x PCIe 3.0 x16 (elektrisch mit x4) über Intel X299 (shared)

PCI -
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

8x SATA 6 GBit/s über Intel X299
3x M.2 mit PCIe 3.0 x4 über CPU (M-Key, 32 GBit/s, 2x shared)

USB

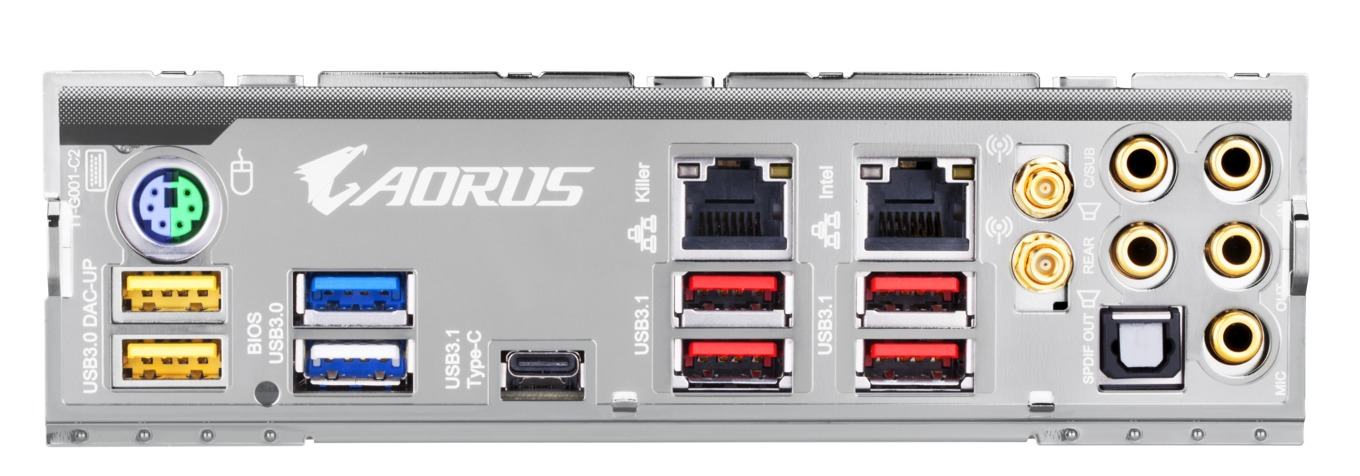

6x USB 3.1 Gen2 (5x extern, 1x intern) über 2x ASMedia ASM3142 / ASMedia USB 3.1 Gen2 Hub
6x USB 3.1 Gen1 (2x extern, 4x intern) über Intel X299
6x USB 2.0 (2x extern, 4x intern) über Intel X299

Grafikschnittstellen -
WLAN / Bluetooth Rivet Networks Killer Wireless-AC 1535 Dual-Band (max. 867 MBit/s), Bluetooth 4.1
Thunderbolt -
LAN

1x Intel I219-V Gigabit-LAN
1x Rivet Networks Killer E2500 Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Audio Codec, ESS ES9018K2M DAC, TI Burr Brown OPA1622
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header 1x 4-Pin CPU-FAN-Header (regelbar)
1x 4-Pin CPU-OPT-FAN-Header (WaKü)
4x 4-Pin Chassis-FAN-Header (regelbar)
1x 4-Pin WaKü-Header
1x 3-Amp-WaKü-FAN-Header
LED-Beleuchtung RGB-LEDs
2x RGB-Header
