ASUS Sabertooth X99 im Test

DruckenE-Mail
Erstellt am: von

Seite 9: SATA-6G-, USB-3.1/3.0- und M.2-Performance

USB-3.1-Performance

Wie schon zuvor erwähnt, stellt das ASUS Sabertooth X99 zwei der neuen Schnittstellen bereit, die über den ASMedia ASM1142-USB-3.1-Hostcontroller zu Werke gehen. Bei nun theoretischen 10 GBit/s Bandbreite bedeutet es gleichzeitig, dass es nicht leicht wird, ein Laufwerk zu finden, mit dem diese Leistung auch abgerufen und vor allem bis ans Limit getrieben werden kann. In der Theorie wäre dies bereits mit einem schnellen M.2-Solid-State-Modul möglich, doch fürs Erste müssen zwei (m)SATA-6GBit/s-SSDs im RAID-0-Verbund herhalten, damit die neue Schnittstelle getestet werden kann.

Zu diesem Zweck haben wir von ASUS ein externes Gehäuse mit zwei mSATA-6GBit/s-Modulen im RAID-0-Verbund erhalten. Das alleine reicht jedoch noch nicht aus. Mithilfe der ASUS AI Suite 3 muss der USB-Boost-3.1-Modus aktiviert werden.

ATTO USB3 small

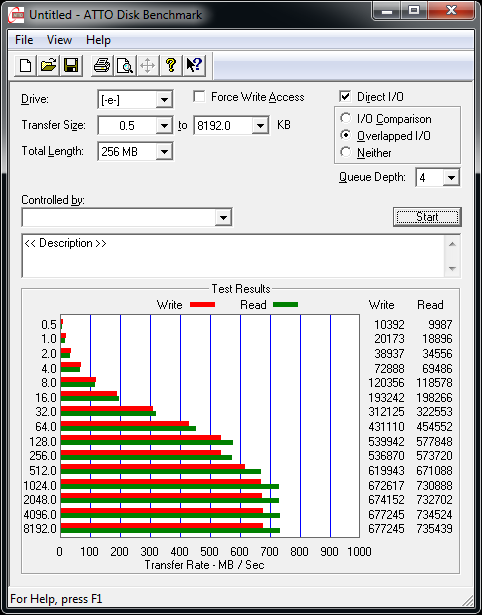

Die USB-3.1-Performance beim ASUS Sabertooth X99
über den ASM1142 unter Windows 7 SP1.

Auch mit dem Sabertooth X99 kann sich die USB-3.1-Performance sehen lassen. Bei der Schreibdurchsatzrate wurden bis zu 677 MB/s erreicht, beim Lesen waren es mit höchstens 735 MB/s sogar deutlich mehr.



USB-3.0-Performance

Das ASUS Sabertooth X99 bietet insgesamt acht USB-3.0-Schnittstellen. Vier der Schnittstellen sind am I/O-Panel anzutreffen, die anderen vier über zwei interne Header. Wir nutzen weiterhin das USB-3.0-Gehäuse S3510BMU33T von Star Tech für unsere USB-3.0-Tests. Dank interner SATA-6G- und USB-3.0-UASP-Unterstützung (USB Attached SCSI Protocol) erzielen wir somit deutlich bessere Ergebnisse. In Verbindung mit dem neuen USB-3.0-Gehäuse verwenden wir weiterhin die SanDisk Extreme mit 120 GB-Speicherkapazität.

ATTO USB3 small
Die USB-3.0-Performance beim ASUS Sabertooth X99.
(nativ über den X99-PCH).
ATTO USB3 small

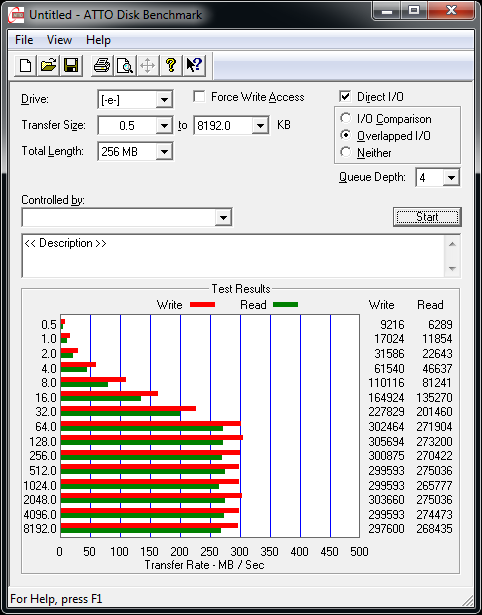

Die USB-3.0-Performance beim ASUS Sabertooth X99
über den ASM1074.

Ob nun direkt über den X99-Chipsatz oder indirekt über den ASM1074-Hub, schreibend waren mit beiden teilweise knapp über 300 MB/s möglich, wohingegen es lesend um die 270 MB/s waren. Kommt noch das Windows-8(.1)-Betriebssystem ins Spiel, sind sogar noch höhere Transferraten zu erwarten.



SATA-6G-Performance

ASUS hat das Sabertooth X99 mit sechs SATA-6G-Ports und zwei SATA-Express-Schnittstellen ausgestattet. Für den Test verwenden wir ebenfalls die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anklemmen.

ATTO USB3 small

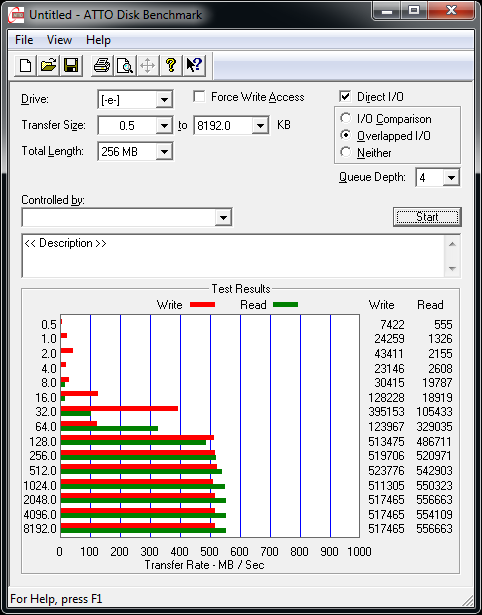

Die SATA-6G-Performance beim ASUS Sabertooth X99.
(nativ über den X99-PCH).

Auch mit anfänglichem Schluckauf stimmte die Leistung ab der zweiten Hälfte. Das SSD wurde mit 556 MB/s im Lesen und 523 MB/s im Schreiben ordentlich unter Last gesetzt. Die Leistung stimmt im Endeffekt.



M.2-Performance

Wir testen auch weiterhin die M.2-Leistung. Der Vorteil bei der X99-Plattform ist natürlich, dass der M.2-Steckplatz in den meisten Fällen mit vier PCIe-3.0-Lanes an die CPU angebunden ist, wodurch die theoretische Bandbreite auf 32 GBit/s anwächst. Das Problem an der Sache ist allerdings, dass es bisher noch keine M.2-SSDs gibt, die diese Bandbreite ausreizen können. Dennoch lässt sich mit einigen aktuell am Markt befindlichen M.2-SSDs feststellen, ob zumindest mehr als 10 GBit/s übertragen werden. Für diesen Test setzen wir daher die Samsung SSD XP941 mit 512-GB-Speicherkapazität ein, die auf eine Länge von 8 cm kommt und von Samsung mit 1.170 MB/s lesend und 950 MB/s schreibend spezifiziert wurde. Als Schnittstelle nutzt das Solid State Module den M.2-16-GBit/s-Standard, was vier PCIe-2.0-Lanes entspricht.

Der M.2-Steckplatz auf dem Board ist mit vier PCIe-3.0-Lanes an den Haswell-E-Prozessor angebunden und kann theoretisch auf 32 GBit/s kommen, also umgerechnet 3,94 GB/s.

ATTO USB3 small

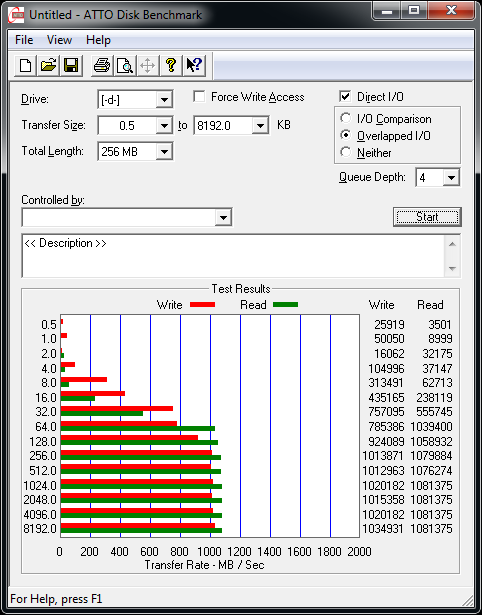

Die M.2-Performance beim ASUS Sabertooth X99.
(über vier PCIe-3.0-Lanes von der Haswell-E-CPU).

Das Samsung-Solid-State-Module konnte wieder freien Lauf lassen und erreichte einen Datendurchsatz von 1.081 MB/s lesend und maximal 1.034 MB/s schreibend. Das kann sich sehen lassen.



Social Links

Seitenübersicht

Kommentare (16)

#7
Registriert seit: 25.06.2011

Obergefreiter
Beiträge: 70
Ich hab zwar seit 2008 keinen Computer mehr zusammengebastelt aber müsste 8x16GB nicht 128GB Ram ergeben?
und wenn ich schon dabei bin, wie ist die Performance wenn man zB 4x8GB vs 8x4GB miteinander vergleicht?(allgemeine Frage zu X99 Boards)
#8
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13182
Zitat andvari;23435791
Ich hab zwar seit 2008 keinen Computer mehr zusammengebastelt aber müsste 8x16GB nicht 128GB Ram ergeben?


Da hast du natürlich recht. Das Board unterstützt laut ASUS maximal 64 Gigabyte, sodass pro DIMM-Slot höchstens 8-GB-DIMMs eingesetzt werden können. ;)
#9
customavatars/avatar51109_1.gif
Registriert seit: 08.11.2006
Hannover
Moderator
BIOS Bernhard
Lutz
Beiträge: 33765
Zitat L0rd_Helmchen;23433995
Gute Ausstattung, aber hässlich wie die Nacht.


sehe ich anders :) ist halt kein blingbling ROG Board.
#10
customavatars/avatar123684_1.gif
Registriert seit: 20.11.2009
Österreich
Korvettenkapitän
Beiträge: 2344
Und die Backplate soll das ganze zusätzlich um bis zu 6°C kühlen.

Für mich wäre das nach meiner 7 Monatigen Suche, mit 5 Monaten Pause einmal ein richtiges Board was ich sogar verbauen würde und mit dem ich noch am Ende zufrieden wäre.

Wäre das noch ein E-ATX Design wäre es noch viel schöner. Ich hatte aber noch nie ein ATX Board im Big Tower, nicht das es im großen Raum Angst bekommt.
#11
customavatars/avatar160056_1.gif
Registriert seit: 11.08.2011

Leutnant zur See
Beiträge: 1146
Für Noctua Fans eigentlich sehr passend das Board.
Ist halt Geschmackssache, denke aber auch das es eher eine Minderheit mit dem Farbgeschmack ist.
#12
customavatars/avatar47254_1.gif
Registriert seit: 14.09.2006
Baden-Württemberg
Oberleutnant zur See
Beiträge: 1404
Wie ist das eigentlich mit der Verteilung der Lanes auf die PCIe-x16-Slots bei der Verwendung eines i7-5820K.

Ist es möglich, bei Verwendung von nur einer Grafikkarte, dem "Slot 3" oder "Slot 5" die 16 Lanes zuzuordnen?
Oder bin ich auf die Aufteilung 16-8-4 für die Slots 1-3-5 festgelegt?
#13
customavatars/avatar54828_1.gif
Registriert seit: 01.01.2007
Exil
Der Saft ist mit euch!
Beiträge: 8166
Zitat Reaver1988;23436167
sehe ich anders :) ist halt kein blingbling ROG Board.
Naja gut, das gAm3R-r0xX0r-Design finde ich auch hässlich, aber das ist nun Pest vs. Cholera. Die Saberthooth Serie (abgesehen von dem weißen) sieht aus als käme sie direkt aus dem Requisitenlager irgendeiner ultra billigen Sci-Fi Produktion, wenn ich mir das so ansehe fühle ich mich spontan an diverse Stargate Reinfälle erinnert. Bei Design gilt "weniger ist mehr".
#14
Registriert seit: 12.01.2015

Hauptgefreiter
Beiträge: 131
Zitat L0rd_Helmchen;23433995
Gute Ausstattung, aber hässlich wie die Nacht.


Mir gefällt das Board auch überhaupt nicht.

Was ist nicht verstehe: eigentlich ist SATA-Express bereits tot, bevor es überhaupt im Markt an Fahrt aufgenommen hat. Warum verbauen die Hersteller weiterhin diese Schnittstelle? Meine Vermutung: Das Board baut auf bereits bestehenden Konzepten auf.
#15
Registriert seit: 28.08.2010
Near Hamburg
Stabsgefreiter
Beiträge: 261
@Sgt.Speirs

Mainboards | SABERTOOTH X99 | ASUS Deutschland

Beantwortet das Deine Frage zumindest teilweise ??
#16
customavatars/avatar47254_1.gif
Registriert seit: 14.09.2006
Baden-Württemberg
Oberleutnant zur See
Beiträge: 1404
Leider nicht.

Bei "3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4)" kann ich immer noch nicht herauslesen, wie die Anbindung bei nur einer Grafikkarte im 2. PCIe-Slot ("Slot 3") ist. Die Beschreibung interpretiere ich immer noch als Multi-GPU-Setup.
