Seite 8: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Das MSI Z87 MPower MAX hat einige Zusatzchips im Angebot. Ein weiterer SATA-Controller, ein USB-3.0-Hub und ein USB-3.0-Controller, ein LAN-Controller und ein Audio-Codec sowie ein WiFi-/Bluetooth-Modul tragen ihren Teil zum Stromverbrauch bei.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung). Die jeweiligen Werte entsprechen dem System-Gesamtverbrauch.

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

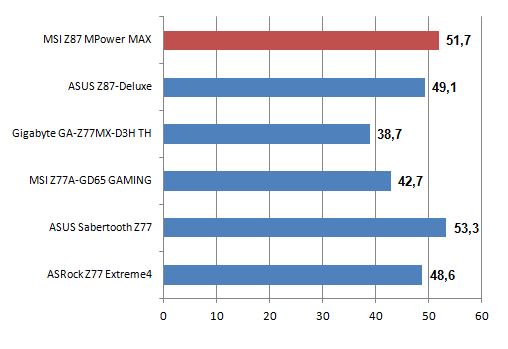

Leistungsaufnahme Idle

Idle
Leistung in Watt

Das MSI Z87 MPower MAX verschlingt im Leerlauf 51,7 Watt. Damit liegt der Wert über zwei Watt höher als mit dem ASUS Z87-Deluxe.

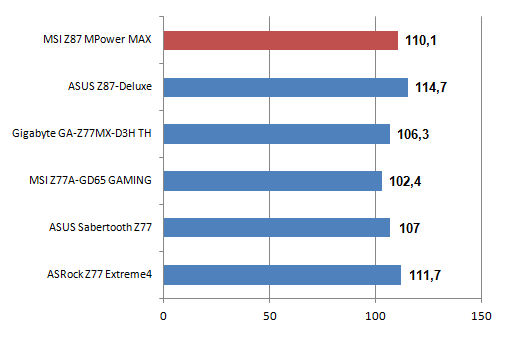

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Unter Teillast zeigt sich hingegen ein etwas anderes Gesamtbild. Beim Cinebench-Lauf lag die MSI-Platine mit 110,1 Watt um fast fünf Watt niedriger als das ASUS-Flaggschiff.

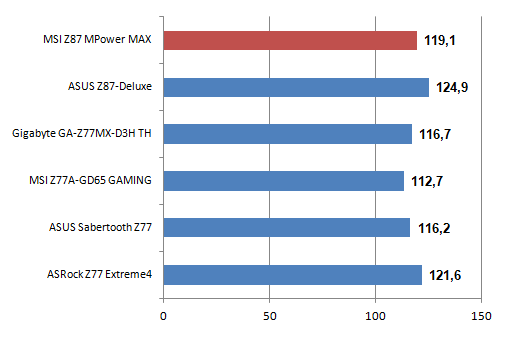

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Setzt man das System mit Prime95 unter Volllast, wird der Unterschied zum ASUS-Brett noch deutlicher. Hier sind es 5,8 Watt weniger.

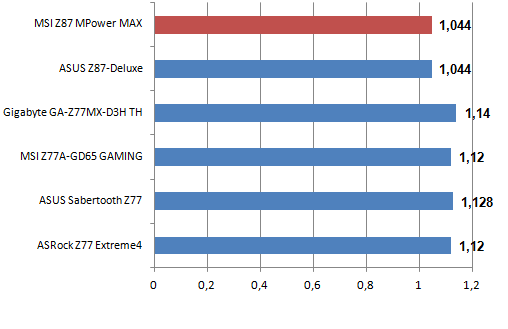

Spannungen Prime95

Bildname
Spannungen in Volt

Nein, der Wert ist kein Auslesefehler gewesen. Auf beiden Boards genehmigt sich die CPU unter Last 1,044 Volt.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Nachdem wir nur den zusätzlichen SATA-Controller und die USB-3.0-Funktionalität deaktivieren konnten, war dementsprechend auch nur eine Einsparung von 0,3 Watt drin.

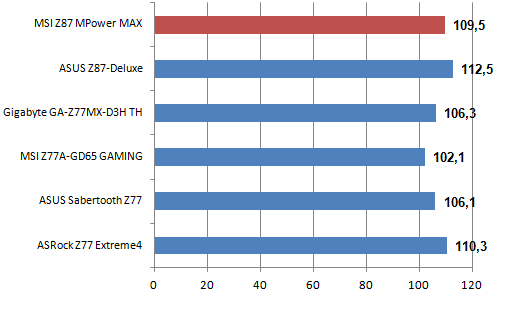

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Mit Cinebench zeigte das Strommessgerät 0,6 Watt weniger an. Immerhin konnte man doppelt soviel einsparen wie im Idle.

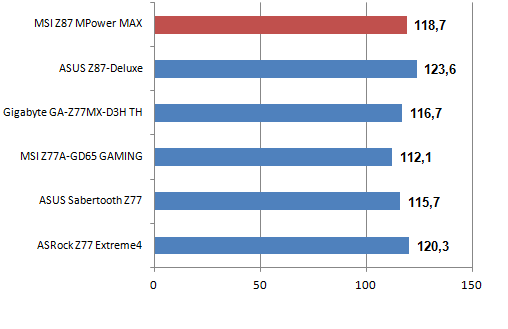

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Unter Prime95 wiederum lag die Differenz bei lediglich 0,4 Watt. Das ASUS Z87-Deluxe lag dabei noch ein paar Watt drüber.

Spannungen Prime95

Bildname
Spannungen in Volt

Die CPU-Spannung verblieb dabei unverändert.

Somit konnten wir bereits festhalten, dass die Gesamt-Effizienz eher durchschnittlich ausfällt. Den Idle-Wert fanden wir ein wenig zu hoch, auch wenn noch keine kritische Barriere überschritten wurde. Man darf jedoch nicht vergessen, dass das MSI Z87 MPower MAX kein Mainboard ist, das auf einen minimalen Verbrauch optimiert wurde.
