Seite 7: Testsystem und generelle Performance

Das Testsystem

Mit diesem Testsystem haben wir das MSI Z87 MPower MAX getestet:

Hardware:

  • Intel Core i7-4770K
  • entsprechendes Sockel 1150-Mainboard mit Intels Z87-Chipsatz
  • 2x4 GB DDR3-2400 - @ 1600 MHz, 9-9-9-24 1T, bei 1,5 V
  • Powercolor Radeon HD 7850
  • Seasonic X-Series 560W Netzteil
  • Samsung CDDVDW SH-222AB
  • Seagate ST1000524AS 1TB Festplatte

Für Bandbreiten/Transferratentests kommen weitere Komponenten zum Einsatz.

Software:

  • Windows 7 Home Premium 64-Bit
  • AMD Catalyst 13.4
  • Intel INF-Utility 9.4.0.1017

Bei weiteren Treibern verwenden wir jeweils die aktuellste Version. Zum Vergleich haben wir noch einige Sockel 1155-Mainboards mit Intels Z77-Chipsatz mit in die Grafiken aufgenommen. Dazu hatten wir den AMD Catalyst 12.4 und das Intel INF-Utility 9.3.0.1020 in Verwendung. Als Prozessor kam der Core i7-3770K zum Einsatz.

Seit der Einführung der Nehalem-Prozessoren und der Integration des Speichercontrollers in die CPU haben wir festgestellt, dass sich die getesteten Mainboards kaum mehr in der Performance unterscheiden. Dies ist auch kein Wunder, denn den Herstellern bleibt fast kein Raum mehr fürs Tweaken: Früher war es möglich, durch besondere Chipsatztimings noch den einen oder anderen Prozentpunkt an Performance aus dem Mainboard zu holen, heute fehlt diese Optimierungsmöglichkeit. Ist ein Mainboard also in der Lage, die Speichertimings einzustellen, so werden alle Mainboards - wie auch bei unseren Tests mit konstant 1600 MHz und 9-9-9-24 1T - dieselbe Performance erreichen.

Auch wenn wir deshalb die Performancetests im Vergleich zu früheren Mainboardreviews deutlich eingeschränkt haben, sind sie dennoch interessant, denn mit den Leistungsvergleichen findet man schnell heraus, ob der Hersteller beispielsweise den Turbo-Modus ordentlich implementiert hat oder im Hintergrund automatische Overclocking-Funktionen laufen. Beim MSI Z87 MPower MAX waren wir gezwungen, das Advanced Turbo-Feature im BIOS zu deaktivieren, damit die von Intel spezifizierten Turbo-Stufen auch aktiviert wurden.

Wir testen allerdings nur noch vier Benchmarks und beschränken uns hier auf 3DMark 2011, SuperPi 8M, Cinebench 11.5 und Sisoft Sandra 2011 Memory Benchmark:

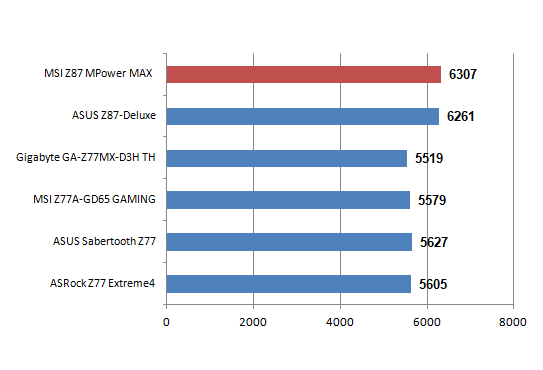

3DMark 2011

3DMark_2011_1
Leistung in Futuremark-Punkten

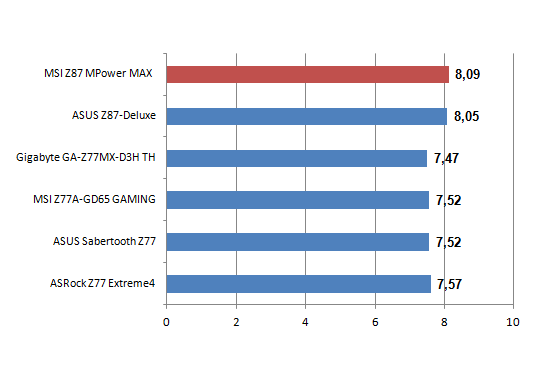

Cinebench 11.5 CPU

Cinebench 1
Leistung in Cinebench-Punkten

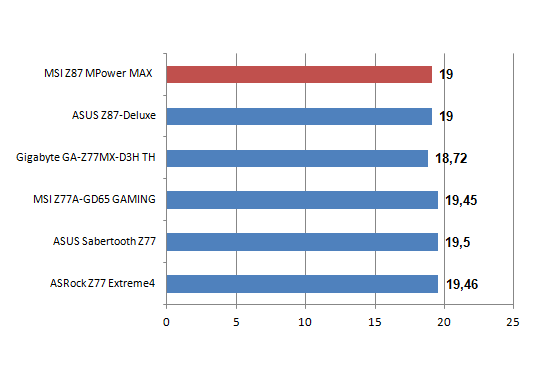

Sisoft Sandra Memory Benchmark:

SiSoft_Sandra 1
Bandbreite in GB/s

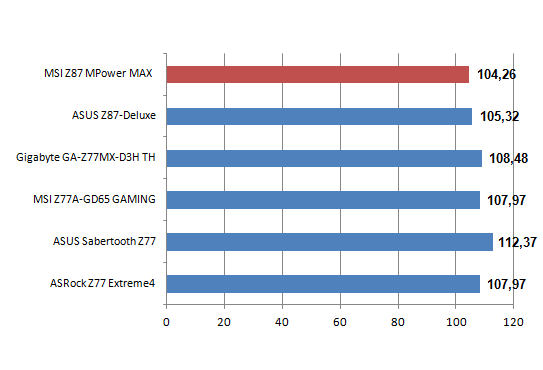

SuperPi 8M

SuperPi 1
Zeit in Sekunden (weniger ist besser)

Es besteht kein spürbarer Unterschied zum ASUS Z87-Deluxe. Hier und da war der Core i7-4770K zusammen mit dem MSI Z87 MPower MAX minimal fixer unterwegs. Im Alltag macht sich das allerdings in keiner Weise bemerkbar.

Auch bei der Lynx Point-Plattform werden wir die Bootzeit protokollieren. Wir messen die Zeit in Sekunden, wie lange das Mainboard benötigt, um alle Komponenten zu initialisieren und mit dem Windows-Bootvorgang beginnt.

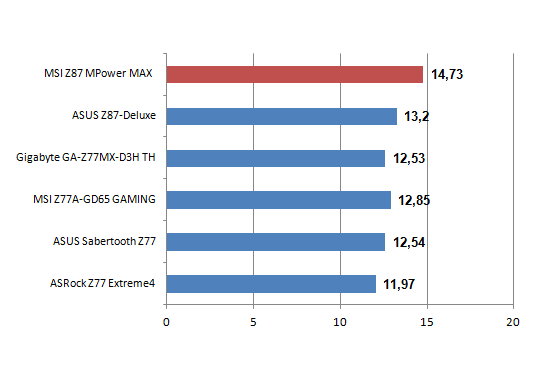

Bootzeit (vom Einschalten bis zum Windows-Bootvorgang)

boottime
Zeit in Sekunden (weniger ist besser)

Eigentlich ist so ein Test für ein High-End-Mainboards etwas unfair, jedoch wollen wir die Tatsachen aufzeigen. Das MSI Z87 MPower MAX benötigte ganze 14,73 Sekunden, bis alle Komponenten initialisiert wurden. Zwar verfügt das Z87 MPower MAX über einige Zusatzchips, jedoch haben wir eine solche Bootzeit nicht erwartet. Nichtsdestotrotz gibt es Schlimmeres, als eine längere Bootzeit - aber hier kann MSI in kommenden Biosversionen noch etwas optimieren.
