Seite 8: SATA6- und USB3.0-Performance:

Unser Testsample bietet am I/O-Panel sowohl USB-3.0-Ports wie auch USB-2.0-Ports. Vier USB2.0 und zwei USB3.0 stammen dabei vom Z77-Chipsatz. ASMedia steuert mit ihrem Chip noch zwei weitere USB3.0-Ports auf dem Slotblech dazu bei. Zwei weitere USB-3.0-Schnittstellen sind über den internen Header möglich, die dann ebenfalls mit dem Z77-Chipsatz kommunizieren.

USB-3.0-Performance:

Die USB-3.0-Leistung wird weiterhin mit einer OCZ Vertex 3 SATA 6G mit 240 GB gemessen, die sich zu diesem Zeitpunkt in einem externen USB-3.0-Gehäuse von deLock befindet.

{alt}

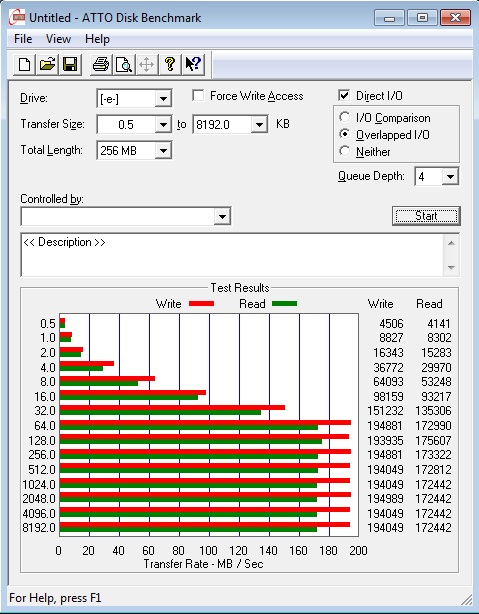

OCZ Vertex3 SATA6 mit 240 GB am USB3.0 Intel-Controller
{alt}

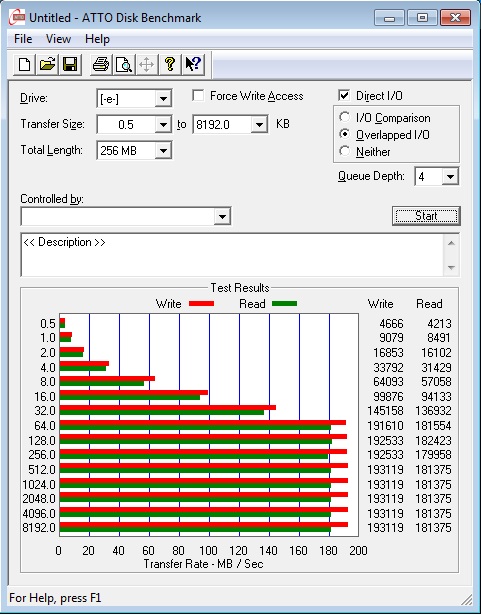

OCZ Vertex3 SATA6 mit 240 GB am USB3.0 ASMedia-Controller

Es zeigt sich, dass beide Messwerte sehr nah beieinander liegen und Intel erst zum Ende hin mit einem hauchdünnen Vorsprung von knapp einem Megabyte pro Sekunde vorne liegt. Dies sollte jedoch in der Praxis keine Rolle spielen und wird auch so gut wie nicht fühlbar sein. Es zeigt sich, dass der Anwender alle vier rückseitigen USB-3.0-Ports problemlos mit einem hohen Datendurchsatz nutzen kann.

SATA-6G-Performance:

Dieselbe OCZ-SSD verwenden wir auch beim obligatorischen SATA-6G-Performancetest. Im Inneren der SSD gibt ein SandForce SF-2281-Controller die nötigen Kommandos. Der Hersteller selbst preist die SSD mit bis zu 550 MB/s lesend und bis zu 520 MB/s schreibend an. Wie wir aus den vorangegangenen Tests bereits feststellen durften, werden diese Transferraten auch tatsächlich erreicht. Da es jedoch auf diesem Mini-ITX-Board keine weiterern SATA-Ports von Drittanbietern gibt, können wir nur einen Wert angeben und ihn nicht vergleichen.

{alt}

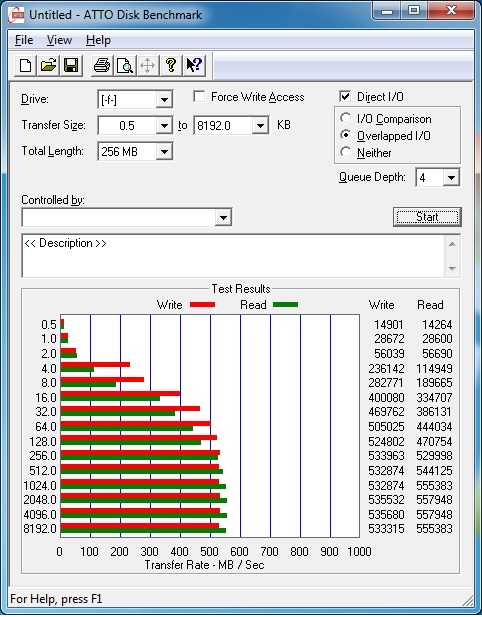

OCZ Vertex3 SATA6 mit 240 GB, angeschlossen am SATA 6G Intel-Controller

Für unseren Massenspeichertest nutzen wir eine Seagate Barracuda ST31000524AS SATA6, 1 TB mit 7200 U/min.

{alt}

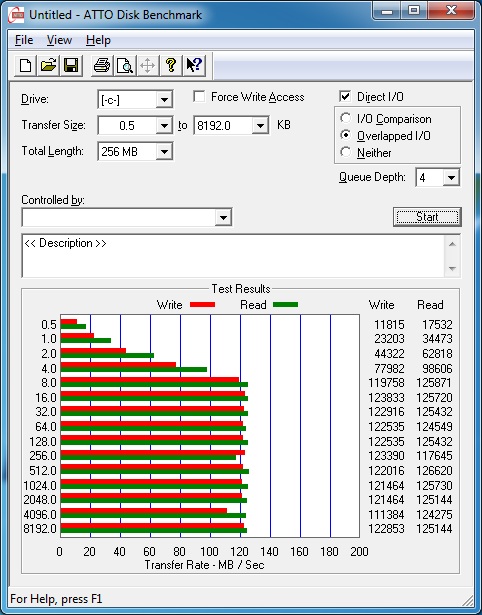

Seagate 1 TB Festplatte am Intel-Controller

Es ist somit ersichtlich, dass der Intel-Chipsatz unsere Datenträger gemäß den Spezifikationen ausreizen kann und es zu keinen Überraschungen führt.
