Seite 1: Test: ASUS P8Z77-I Deluxe/WD - das Kleine mit der großen Ausstattung

teaser p8z77Der Mini-ITX Formfaktor ist derzeit stark gefragt und von der Ausstattung stehen die 17 x 17 cm großen Boards ihren größeren Geschwistern in nichts nach. Waren es noch bis vor Kurzem eher die Strom sparenden Wohnzimmer-Rechner oder kleinere NAS-Systeme, werden jetzt bereits Spielerechner mit den kleinen Komponenten ausgestattet, welche ebenbürtig mit denen im ATX-Format sind. ASUS möchte mit seinem P8Z77-I Deluxe/WD anspruchsvolle Kunden ansprechen, die auf die Ausstattung den größten Wert legen. Aber auch 187 Euro sind dafür kein Pappenstiel. Ob es sich lohnt, klärt unser Test.

Trotz der kleinen Abmessungen kann die Platine viel vorweisen: Das Mainboard bietet sechs USB-3.0-Anschlüsse, Dual-Band-WLAN und Bluetooth 4.0, auch DVI, DisplayPort und HDMI sind vorhanden. Der Sound wird über einen HD-Audio-Codec von Realtek ausgegeben, ein vollwertiger PCIe-x16-Anschluss im PCIe-3.0-Standard steht für eine externe Grafiklösung ebenfalls zur Verfügung. Festplatten, SSDs und optische Laufwerke können an den vier internen (2x 3G in Blau und 2x 6G in Grau) bzw. zwei externen SATA-Anschlüssen betrieben werden. Mit dem Z77-Chipsatz lässt sich auch auf dem Zwerg sogar ein RAID 0/1/5 oder 10 konfigurieren.

Bei der ganzen Ausstattung ist es auch für den Gamer interessant, der auf nichts verzichten möchte und eher nicht auf den Preis schaut. Optisch sticht eine aufrecht stehende VCore-Karte hervor, die eingesetzten Materialien ergeben mit der Farbgebung von überwiegend Schwarz und Blau einen sehr hochwertigen Eindruck.

{alt}

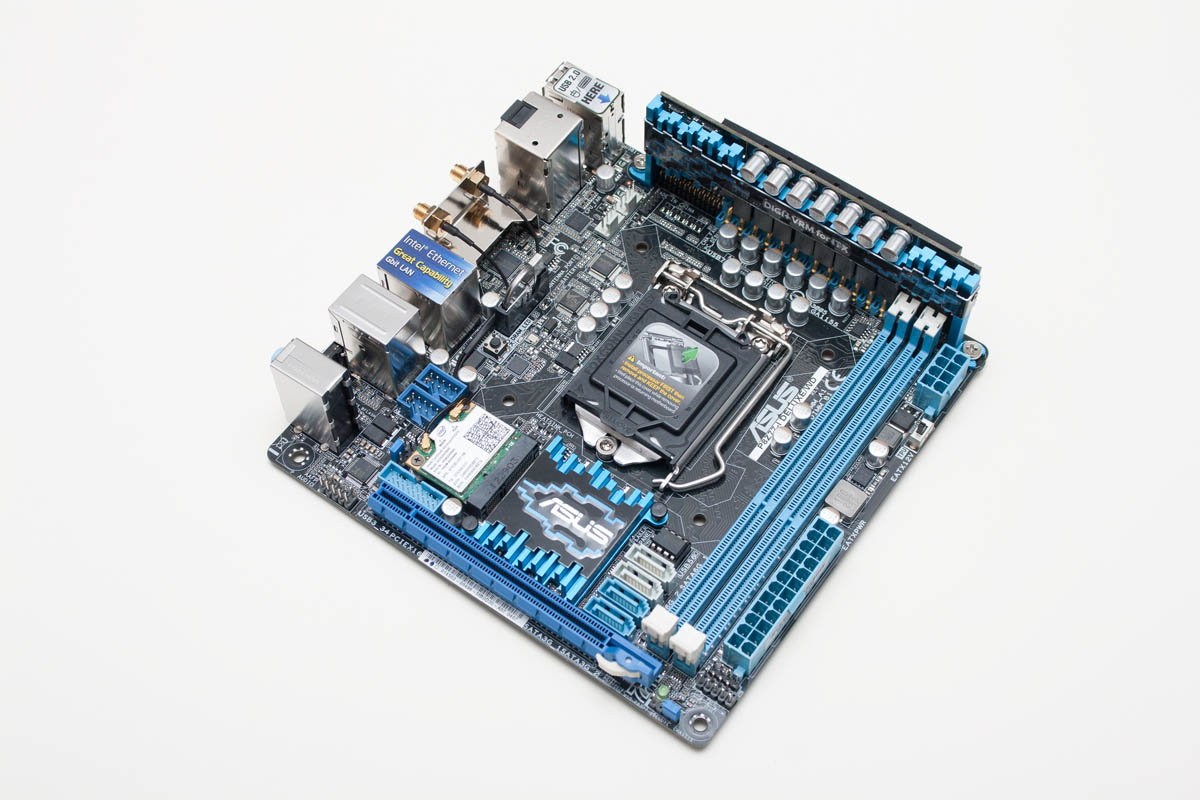

Das ASUS P8Z77-I Deluxe/WD
{alt}
Der Karton

Für einen ersten Überblick haben wir die Funktionen des ASUS-Boards in einer Tabelle festgehalten:

Die Daten des ASUS P8Z77-I Deluxe/WD in der Übersicht
Hersteller und
Bezeichnung
ASUS P8Z77-I Deluxe/WD
Straßenpreis ca. 182 Euro
Homepage ASUS Homepage
Northbridge-/CPU-Features
Chipsatz Intel Z77-Chipsatz
Speicherbänke und Typ 2x DDR3 (Dual-Channel)
Speicherausbau max. 16 GB (mit 8-GB-DIMMs)
SLI / CrossFire Lucidlogix Virtu MVP über Windows 7 mit externer Grafikkarte
Onboard-Features
PCI-Express 1x PCIe 3.0 x16 (x16), 1x mPCIe mit kombinierter WLAN-/Bluetooth-Karte
PCI -
Serial-ATA-, SAS- und
ATA-Controller

2x SATA 6 Gb/s RAID 0/1/5/10 (Z77)
2x SATA 3 Gb/s RAID 0/1/5/10 (Z77)
2x SATA 3 Gb/s RAID 0/1/5/10 (Z77) extern

Unterstützt Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology

USB Intel Z77: 4 x USB 3.0 (davon zwei rückseitig, zwei auf dem Board)
Intel Z77: 8 x USB 2.0 (davon vier rückseitig, vier auf dem Board)
ASMedia: 2 x USB 3.0 rückseitig
Grafikschnittstellen 1x DisplayPort, 1x DVI-D, 1x HDMI
WLAN / Bluetooth Wi-Fi 802.11 a/b/g/n  dual frequency 2.4/5 Ghz, Bluetooth 4.0, 3.0+HS
Firewire -
LAN 1x Gigabit-LAN (Intel 82579V)
Audio 7.1-Channel Realtek ALC898 Audio Codec mit True BD Lossless Sound, DTS Ultra PC II, DTS Connect, Jack-Detection
Besonderheiten WiDi - PC to TV with Intel® Wireless Display

Folgender Lieferumfang ist beim Mainboard mit enthalten:

{alt}

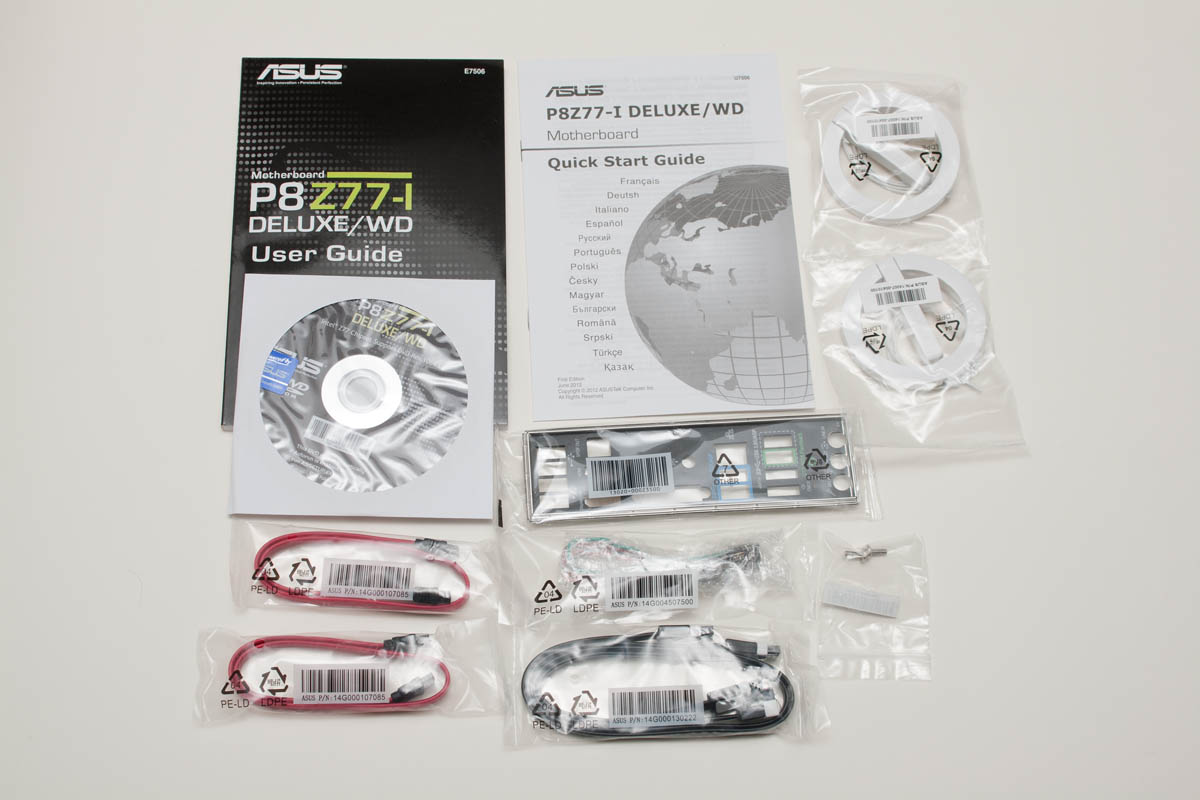

Das Zubehör im Karton

Folgende Zugaben konnten wir zählen:

  • Bedienungsanleitung in Englisch und Quick-Start in mehreren Sprachen, darunter auch in Deutsch
  • I/O-Blende
  • Treiber-CD
  • 2x runde WLAN-/Bluetooth-Antennen
  • 2x Mainboardschrauben
  • 2x SATA-Datenkabel 6G in schwarz
  • 2x SATA-Datenkabel 3G in rot
  • ASUS Q-Kable zur Verlängerung der Anschlusskabel am Frontpanel

Das Zubehör ist vom Umfang für die meisten Anwender ausreichend. Jedoch hätten wir uns gewünscht, noch ein deutsches Handbuch zu erhalten. Leider lässt sich dies auch nicht über die Support-Seite herunterladen. Weitere externe Einschübe oder Erweiterungskarten mit USB-Anschlüssen sind nicht mit enthalten, können jedoch angeschlossen werden. Das Handbuch erklärt dafür die Vorgehensweise.

Dem Paket liegen zwei Mainboardschrauben dabei, welche für die aufrechte VCore Card gedacht sind. Hierzu muss man zuerst die vorhandenen Schrauben und Muttern entfernen und auf dem Mainboardtray im Gehäuse die längeren, beiliegenden Schrauben nutzen.

{alt}

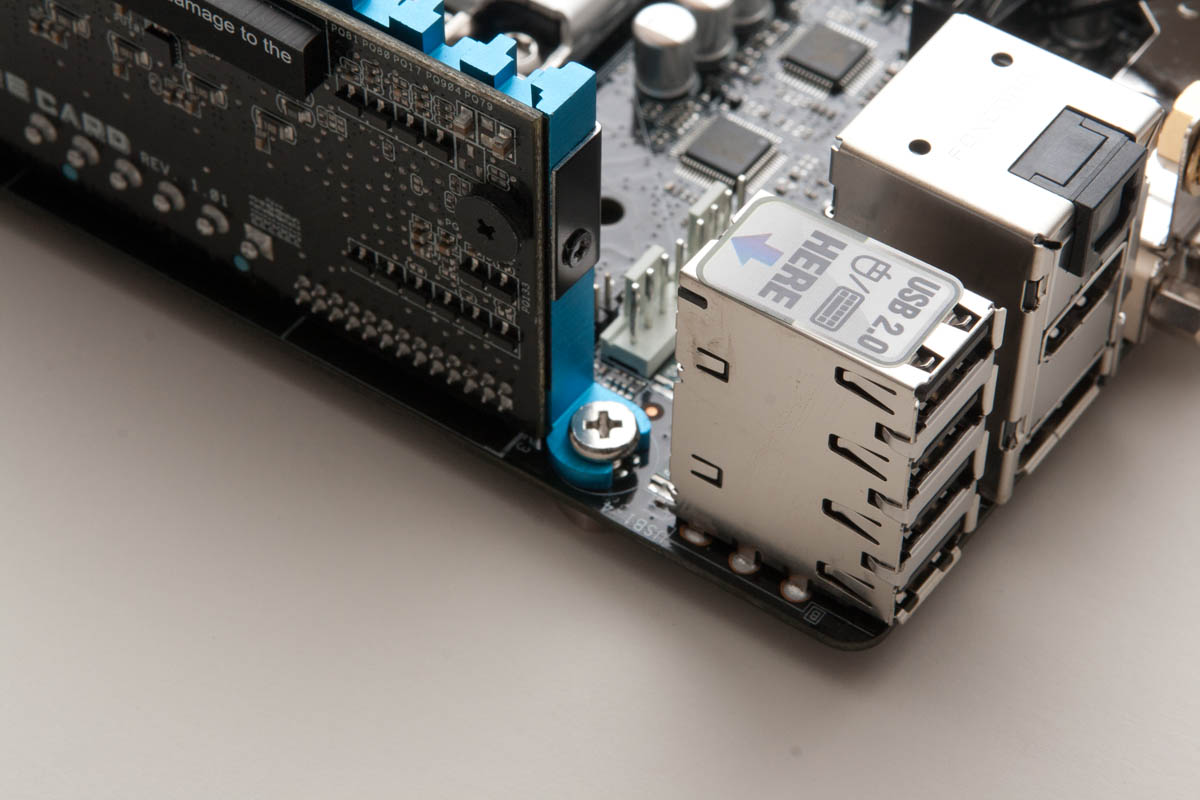

Befestigung mit speziellen Schrauben
