Seite 2: AMD Radeon HD 7770 und 7750

Die Vorstellung der beiden Karten:

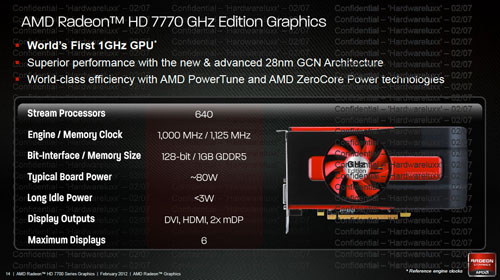

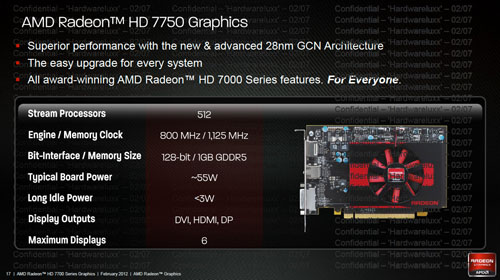

7700-pres-5-rs 7700-pres-6-rs

Die obigen Bilder der AMD-Präsentation sprechen für sich und somit konzentrieren wir uns auf die ausführliche Tabelle der technischen Daten:

NVIDIA GeForce GTX 560

NVIDIA GeForce GTX 560 Ti

AMD Radeon HD 6750 AMD Radeon HD 6770 AMD Radeon HD 7750 AMD Radeon HD 7770
GPU GF114 GF114 Juniper Juniper  Cape Verde PRO Cape Verde XT
Fertigung 40 nm 40 nm 40 nm 40 nm  28 nm 28 nm
Anzahl Transistoren 1,95 Milliarden 1,95 Milliarden 1,04 Milliarden  1,04 Milliarden  1,5 Milliarden 1,5 Milliarden
Die-Größe

GPU-Takt 810 MHz 822 MHz 700 MHz 850 MHz  800 MHz 1000 MHz
Speichertakt 1000 MHz 1000 MHz 1000 MHz 1200 MHz 1125 MHz 1125 MHz
Speichertyp GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Speichergröße 1024 MB 1024 MB 1024 MB 1024 MB 1024 MB 1024 MB
Speicherinterface 256 Bit 256 Bit 128 Bit 128 Bit  128 Bit 128 Bit
Speicherbandbreite 128 GB/Sek. 128 GB/Sek. 64 GB/Sek. 76,8 GB/Sek. 72 GB/Sek. 72 GB/Sek.
Shader Model 5.0 5.0 5.0 5.0 5.0 5.0
DirectX 11 11 11 11 11.1 11.1
Shader-Einheiten 336 (1D) 384 (1D) 144 (5D) 160 (5D) 512 (1D) 640 (1D)
Shader-Takt 1620 MHz 1644 MHz 700 MHz 850 MHz 800 MHz 1000 MHz
Texture Units 56 64 36 40 32 40
ROPs 32 32 16 16 16 16
maximale Leistungsaufnahme 150 Watt 170 Watt 86 Watt  108 Watt 55 Watt 80 Watt
minimale Leistungsaufnahme - 2,6 Watt 2,6 Watt
CrossFire/SLI SLI SLI CrossFire CrossFire - CrossFireX


Während die Radeon HD 7970 und 7950 auf der "Tahiti"-GPU basierten und auf aberwitzige 4,3 Milliarden Transistoren kommen, bauen die Radeon HD 7770 und 7750 auf der "Cape Verde"-GPU auf, die 1,5 Milliarden Transistoren ihr Eigen nennen. Die Architektur beider GPU-Varianten wurde natürlich deutlich angepasst. So kommt die Radeon HD 7950 auf 8 CUs x 4 SIMDs x 16 ALUs = 512 Shader-Prozessoren. Die Radeon HD 7770 besitzt zwei CUs mehr und kommt somit auf 10 CUs x 4 SIMDs x 16 ALUs = 640 Shader-Prozessoren. Doch AMD macht auch Unterschiede beim Takt und lässt die Radeon HD 7750 mit 800 MHz arbeiten, während die Radeon HD 7770 sogar auf einen Referenztakt von 1000 MHz kommt. Bei drei Textur-Einheiten pro CU ergibt sich auch die Gesamtanzahl der Textureinheiten mit 32 bzw. 40. Die ROPs hat AMD mit jeweils 16 gleichmäßig verteilt.

Wiederum sehr ähnlich sind sich beide Karten beim Speicher und dessen Anbindung. Beiden stehen 1024 MB GDDR5-Speicher zur Verfügung. Der Speicher ist mit 128 Bit angebunden und wird mit 1125 MHz betrieben. Die Speicherbandbreite ergibt sich somit mit 72 GB/Sekunde. AMD gibt eine Leistungsaufnahme von 55 Watt für die Radeon HD 7750 an. Bei der Radeon HD 7770 sollen es 80 Watt sein. Da auch die "Cape Verde"-GPUs ZeroCore Power unterstützen, liegt die Leistungsaufnahme im Idle bei unter drei Watt.

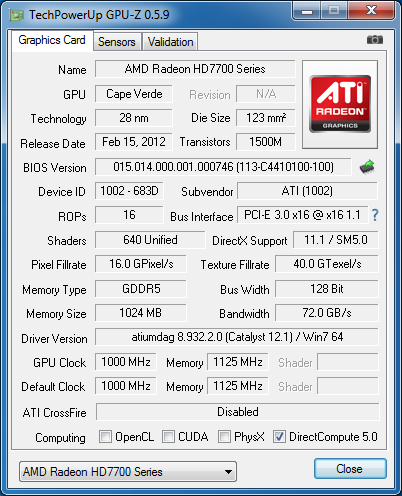

radeon-7750-gpuz radeon-7770-gpuz

GPU-Z liest in seiner aktuellen Version die technischen Daten der Radeon-HD-7700-Serie bereits korrekt aus.
