Seite 6: Testsystem, Belüftung und Messungen

Neben der Verarbeitung und der Ausstattung des Gehäuses ist auch das Temperaturverhalten von elementarer Bedeutung.

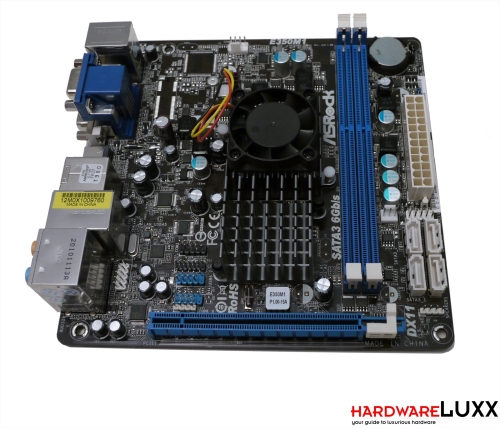

Das Testsystem:

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Folgende Komponenten wurden verbaut:

Eckdaten: Testsytem
Prozessor: AMD E-350 (aufgelötet)
Prozessor-Kühler: Standard-Kühler von ASRock
Mainboard: ASRock E350M1
Arbeitsspeicher: 2048 MB Crucial 1333 MHz
Festplatte: Hitachi Travelstar 5K320 80 GB
Grafikkarte: integrierte AMD Radeon HD 6310
Betriebssystem: Windows 7 x64 Home Premium

Temperaturmessungen:

Um die maximalen Temperaturen des Prozessors zu ermitteln, wurde die CPU mittels des kostenlosen Stresstest-Tools Prime 95 für 30 Minuten ausgelastet. Da der Small FFT-Test erfahrungsgemäß die höchste Wärmeverlustleistung mit sich bringt, benutzen wir diesen Modus und protokollieren die maximalen Kerntemperaturen mit dem Systemtool Lavalys Everest. Die einzelnen Kerntemperaturen werden addiert und durch die Anzahl der physikalischen Kerne dividiert.

Die Betrachtung der Temperaturen im Idle-Zustand (= Leerlauf) wird zunehmend uninteressanter, da sowohl die Prozessor- als auch die Grafikkartenhersteller sehr gute Stromspartechniken entwickelt haben. Im Zuge dessen werden die Rechenkerne im Idle-Zustand herunter getaktet und die Stromspannung reduziert. Infolgedessen wird die erzeugte Abwärme auf ein Minimum reduziert.

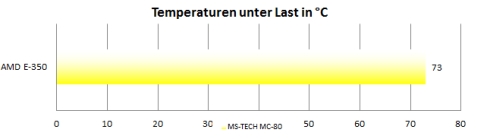

Unsere Messungen brachten folgendes Ergebnis hervor:

Beurteilung der Temperaturen:

Angesichts der vor allem durch das Netzteil vorgegebenen Limitierungen konnten wir unser reguläres Mini-ITX-Testsystem mit H55-Mainboard und Intel Clarkdale-Prozessor nicht einsetzen. Stattdessen haben wir auf ein Mainboard mit AMDs genügsamer E-350-APU zurückgegriffen. Auf eine Grafikkarte mussten wir natürlich genauso wie auf einen größeren CPU-Kühler verzichten. Selbst bei der Festplatte konnten wir nicht zur gewohnten WD Raptor greifen, sondern haben eine 2,5-Zoll-HDD verbaut. Wir haben uns auf die Messung der Prozessor-Temperatur beschränkt. Trotz der aktiven Kühlung des E-350 wird die AMD-APU unter Last relativ warm - das dürfte auch den nicht vorhandenen Gehäuselüftern geschuldet sein. Im Alltagseinsatz sind wir aber auf keine temperaturbedingten Probleme gestoßen.

Weitere Messungen in der Übersicht:

Wir messen die maximale Höhe des Prozessorkühlers und die maximale Grafikkartenlänge mit Hilfe eines handelsüblichen Zollstocks und berücksichtigen auch vorhandene Hersteller- bzw. Händlerangaben. Daraus resultieren gewisse Messungenauigkeiten. Die Werte können zwar als Orientierung dienen, sind aber keineswegs mm-genau.

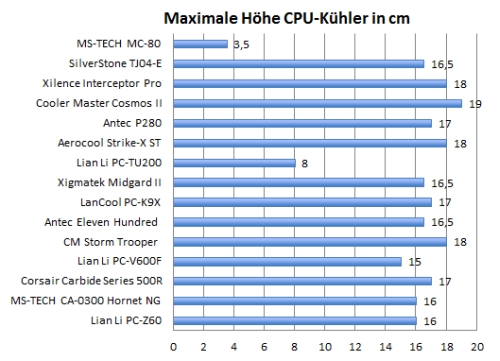

Höhe Prozessorkühler:

Mit einer maximalen Höhe von reichlich 3,5 cm ist die Auswahl an nutzbaren Kühlern sehr begrenzt. Die für das MC-80 geeigneten Mainboards haben allerdings ohnehin in aller Regel einen aufgelöteten Prozessor mit eigener Kühllösung, die meist flach ausfällt.
