Sehr nice
Beitrag automatisch zusammengeführt:
Das kann ich nicht beurteilen, dafür gibt es Profis wie @legendMOD 😎
Beitrag automatisch zusammengeführt:
Kannst mich gerne alles fragen was mit Wasser und Druckverlust zu hat, bei Kältetechnik sind auch noch gute Skills vorhanden. Wärmeübergang usw. da bin ich Profi drin 😉
Bei elektronischen fragen bin ich raus, auch wenn ich es wirklich gerne beherrschen würde
Zuletzt bearbeitet:
Naja. Ganz einfach. Weil der 600W 12VHPWR ein Rückschritt ist.
Imho gibt es auf der NT Seite keine "Norm" was der Stecker können muss. So wie ich das sehe, kann der Hersteller selbst entscheiden wie viel Leistung nun die am NT verbauten Stecker abkönnen.
Zwar klingt 300W für einen 6Pin ziemlich viel, man muss sich aber eine Sache vor Augen halten:
Die NT Anschlüsse sind nicht nur für die PCI-E gedacht, sondern (bei Seasonic) auch für EPS 8Pin. Ein EPS 8 Pin kann bis zu 384W liefern.
Jetzt ist es aber so, dass dieser "8Pin EPS" auch "nur" an die 6Pins der NT Seite drangeht.
Man ist sich also auf Herstellerseite "sicher", dass man diese "alten" Stecker komplett overengineered hat, für das was die halten sollen.
Das bedeutet im Endeffekt nichts anderes, als das 2x 6Pin auf NT Seite "ganz offiziell" für 768W(=384W * 2) freigegeben sind.
Man muss jetzt kein Mathekünstler sein um festzustellen, dass 768W bei weitem größer ist als 600W.
Für mich ist der 12V2x6 ein absoluter fail. Die Zahl klingt hoch, höher als bei den Steckern in der Vergangenheit, was man bei der Spezifizierung vergessen hat, waren die Reserven.
Imho wäre 2x 6Pin PCIe (weil die anderen 2 bei 8 Pin sind eh nur Masse), nicht großartig größer gewesen von der Bauform als dieser blöde 12VHWPR, dabei aber um Welten zuverlässiger.
Ne optimale StromVerbindung zwischen Grafikkarte und NT sollte bei hohen Belastungen möglichst niedrohmig sein, und auch bei schnellen Lastwechseln niederohmig bleiben.
Niederohmig wird es mit vielen parallelen Steckerkontakte(24x NT-SteckerPins), und möglichst nur einer seriellen Kontaktebenen. Mit dem Asus BTF System ist man zwar den murksigen 12VHPWR Stecker los, bekommt aber zwischen Grafikkarte und NT drei serielle Kontaktebenen. Ist also am Ende genauso ein Murks, wie das Dazwischenstecken von WireView oder anderen Zwischenadaptern.
Die relativ großen Kabellängen zwischen Grafikkarte und NT macht es nötig, viele dünne Kabelquerschnitte parallel(statt nur einen dicken Kabelquerschnitt) zu verwenden, um die negativen SkiningEffekte bei den schnellen Lastwechseln einer Grafikkarte zu minimieren.
Die Lötlöcher des 12VHPWR Headers auf der GPU-Leiterplatte haben nur 1mm Durchmesser. Da bekommt man auf Anhieb eigendlich nur maximal 0.7mm² Kabellitze eingelötet. Will man da AWG17(1mm²) oder sogar AWG16(1.3mm²) Kabellitzen einlösen, funktioniert das nur mit einem "Trick". Daher macht es vielleicht sogar Sinn, 0.7mm² Litzen doppelseitig in die 1mm Lötlöcher ein zu ziehen, statt 1mm² oder 1.3mm² Litzen nur einseitig ein zu löten. Zu dem hat man mit 0.7mm² doppelseitig dann 24 Litzen(statt nur 12x 1-1.3mm² Litzen einseitig) die von der Grafikkarte bis zum NT führen, was den SkiningEffekt weiter reduziert.
-----‐----
Man kann zwar laut Datenblatt einen miniFit oder microFit Steckkontakt unter Laborbedingungen mit bis zu knapp 10A belasten. Nur kan man in der Praxis nur mit sehr viel Aufwand Laborbedingungen in einem PC-Gehäuse dauerhaft aufrecht erhalten. Deshalb war es bis vor ein paar Jahren so, das man die Kontakte im PC nur bis 5A Strombelastung spezifiziert hat, um einen dauerhaft sicheren Betrieb zu gewährleisten. Diese Sicherheitsreserven hat man sich aus Kostengründen in neuere Zeit einfach gespart.
Niederohmig wird es mit vielen parallelen Steckerkontakte(24x NT-SteckerPins), und möglichst nur einer seriellen Kontaktebenen. Mit dem Asus BTF System ist man zwar den murksigen 12VHPWR Stecker los, bekommt aber zwischen Grafikkarte und NT drei serielle Kontaktebenen. Ist also am Ende genauso ein Murks, wie das Dazwischenstecken von WireView oder anderen Zwischenadaptern.
Die relativ großen Kabellängen zwischen Grafikkarte und NT macht es nötig, viele dünne Kabelquerschnitte parallel(statt nur einen dicken Kabelquerschnitt) zu verwenden, um die negativen SkiningEffekte bei den schnellen Lastwechseln einer Grafikkarte zu minimieren.
Die Lötlöcher des 12VHPWR Headers auf der GPU-Leiterplatte haben nur 1mm Durchmesser. Da bekommt man auf Anhieb eigendlich nur maximal 0.7mm² Kabellitze eingelötet. Will man da AWG17(1mm²) oder sogar AWG16(1.3mm²) Kabellitzen einlösen, funktioniert das nur mit einem "Trick". Daher macht es vielleicht sogar Sinn, 0.7mm² Litzen doppelseitig in die 1mm Lötlöcher ein zu ziehen, statt 1mm² oder 1.3mm² Litzen nur einseitig ein zu löten. Zu dem hat man mit 0.7mm² doppelseitig dann 24 Litzen(statt nur 12x 1-1.3mm² Litzen einseitig) die von der Grafikkarte bis zum NT führen, was den SkiningEffekt weiter reduziert.
-----‐----
Man kann zwar laut Datenblatt einen miniFit oder microFit Steckkontakt unter Laborbedingungen mit bis zu knapp 10A belasten. Nur kan man in der Praxis nur mit sehr viel Aufwand Laborbedingungen in einem PC-Gehäuse dauerhaft aufrecht erhalten. Deshalb war es bis vor ein paar Jahren so, das man die Kontakte im PC nur bis 5A Strombelastung spezifiziert hat, um einen dauerhaft sicheren Betrieb zu gewährleisten. Diese Sicherheitsreserven hat man sich aus Kostengründen in neuere Zeit einfach gespart.
HisN
Legende
- Mitglied seit
- 09.06.2006
- Beiträge
- 32.471
@Dwayne_Johnson
Welches Bios nutzt Du jetzt eigentlich genau für Deine Grafikkarte? Ich lese immer Gigabyte Waterforce WB. Welche soll das sein?
Bei Techpowerup jedenfalls finde ich unter dieser Bezeichnung wenig.
Welches Bios nutzt Du jetzt eigentlich genau für Deine Grafikkarte? Ich lese immer Gigabyte Waterforce WB. Welche soll das sein?
Bei Techpowerup jedenfalls finde ich unter dieser Bezeichnung wenig.
Dwayne_Johnson
Legende
- Mitglied seit
- 24.12.2009
- Beiträge
- 17.080
@s.nase
Möglichst niederohmig ist schon logisch, aber wie erklärst du es dir, dass im Highend-Audio-Bereich 2 fette Leitungen statt viele Zuleitungen zu den Boxen gehen? Da hat man ganz andere (viel höhere Lasten) und extremere Lastwechsel, als bei unseren Kärtchen
Mit Luftkühlung aber bedingt zu empfehlen, weil der mittlere Lüfter, der TUF nicht dreht, während die anderen beiden nur mit 1.800rpm drehen (normal sind 3.400)
Aber zum Benchen, mit kühler AC-Luft reicht es
Hab gesehen, dass du einen bei Amazon rausgesucht hast. Wenn es unbedingt Amazon sein muss, ok. Aber es geht günstiger…
Hatte ich hier die Tage gepostet
Möglichst niederohmig ist schon logisch, aber wie erklärst du es dir, dass im Highend-Audio-Bereich 2 fette Leitungen statt viele Zuleitungen zu den Boxen gehen? Da hat man ganz andere (viel höhere Lasten) und extremere Lastwechsel, als bei unseren Kärtchen
Beitrag automatisch zusammengeführt:
Muss man manuell suchen…@Dwayne_Johnson
Welches Bios nutzt Du jetzt eigentlich genau für Deine Grafikkarte? Ich lese immer Gigabyte Waterforce WB. Welche soll das sein?
Bei Techpowerup jedenfalls finde ich unter dieser Bezeichnung wenig.
Aber zum Benchen, mit kühler AC-Luft reicht es
Beitrag automatisch zusammengeführt:

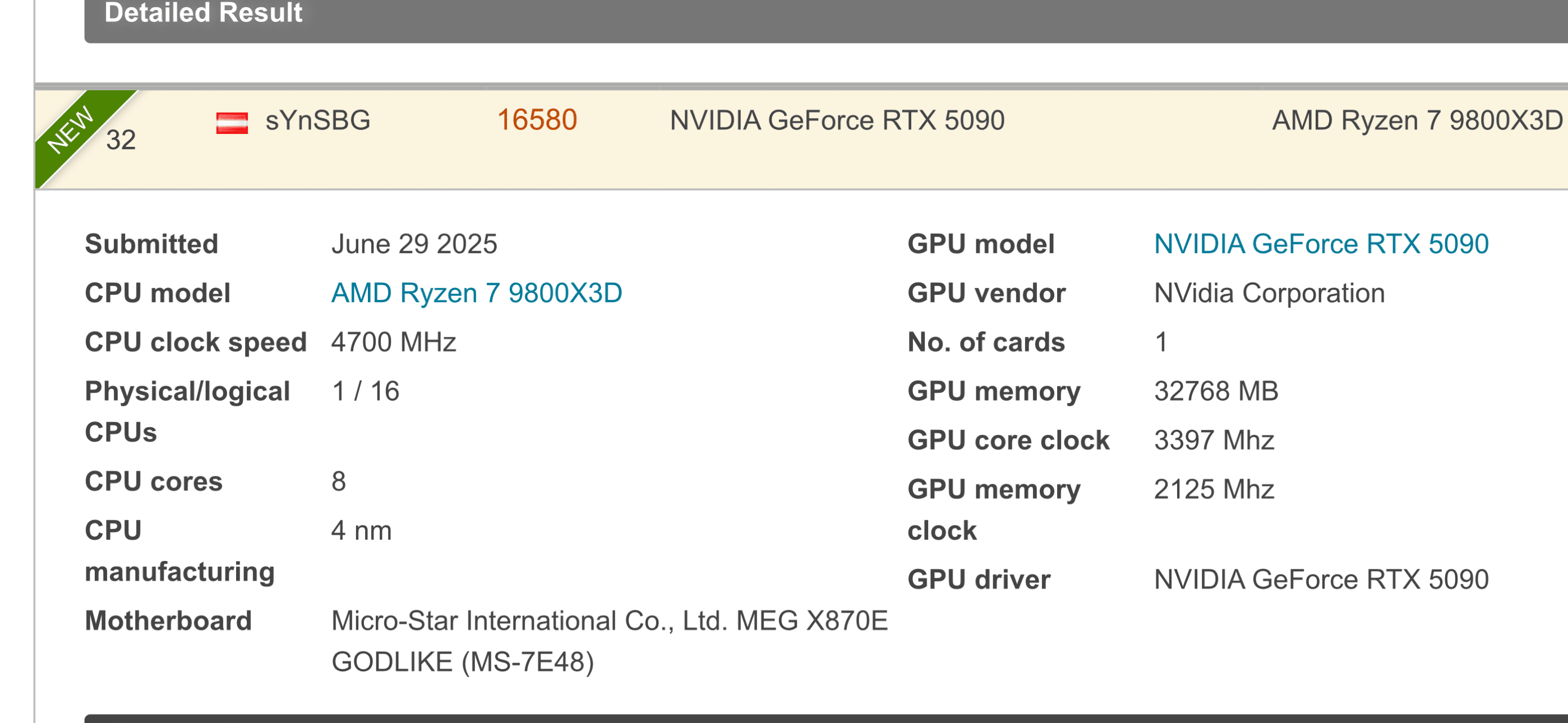

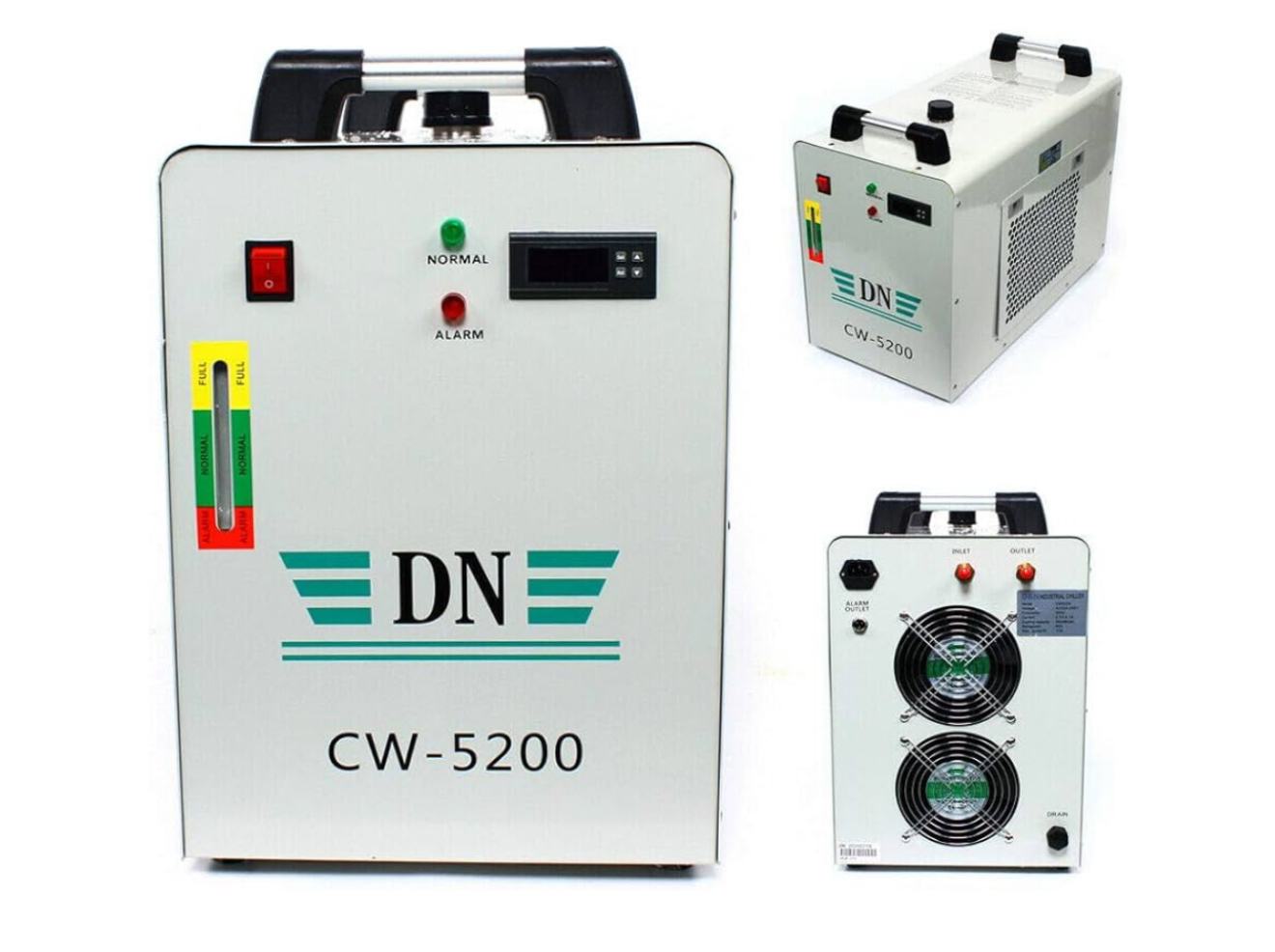

Hast du mittlerweile einen Chiller?
Hab gesehen, dass du einen bei Amazon rausgesucht hast. Wenn es unbedingt Amazon sein muss, ok. Aber es geht günstiger…
Hatte ich hier die Tage gepostet
Zuletzt bearbeitet:
HisN
Legende
- Mitglied seit
- 09.06.2006
- Beiträge
- 32.471
Ah... wer hat schon Lukü^^
Danke für den Direktlink. I like.
Im Audiobereich sind die Lastwechsel langsamer(10Hz-30Khz), da spielt der SkiningEffekt noch keine große Rolle. Ausserdem sind hohe Lastwechsel nur im TiefTonbereich(10Hz-1KHz) wirklich vorhanden, und da auch nur sehr selten über 35V/20A.
Ne 12V/600W Grafikkarte arbeitet mit bis zu 45A Lastwechselamplituden, und das bei 100Khz und mehr. Da muß man sich nicht wundern, wenn die GPU-Spannungsregler an einer dicken 6mm2 Litze sogar schon anfangen akustisch lauter zu schreien.
Ne 12V/600W Grafikkarte arbeitet mit bis zu 45A Lastwechselamplituden, und das bei 100Khz und mehr. Da muß man sich nicht wundern, wenn die GPU-Spannungsregler an einer dicken 6mm2 Litze sogar schon anfangen akustisch lauter zu schreien.
Zuletzt bearbeitet:
Dwayne_Johnson
Legende
- Mitglied seit
- 24.12.2009
- Beiträge
- 17.080

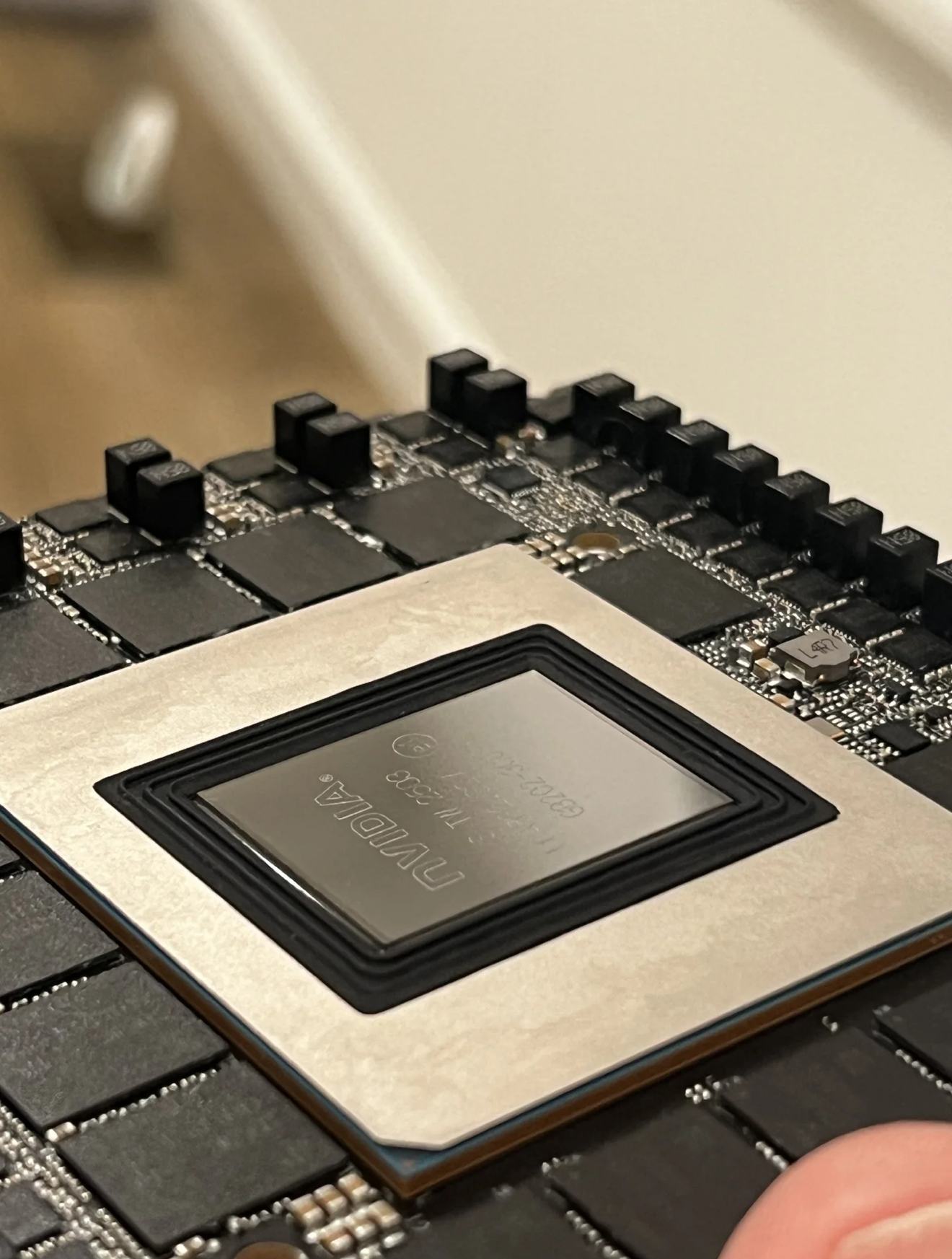

So schön clean…
Und man braucht keinen Lack
Und man braucht keinen Lack
Da kann man hier echt noch was lernen.

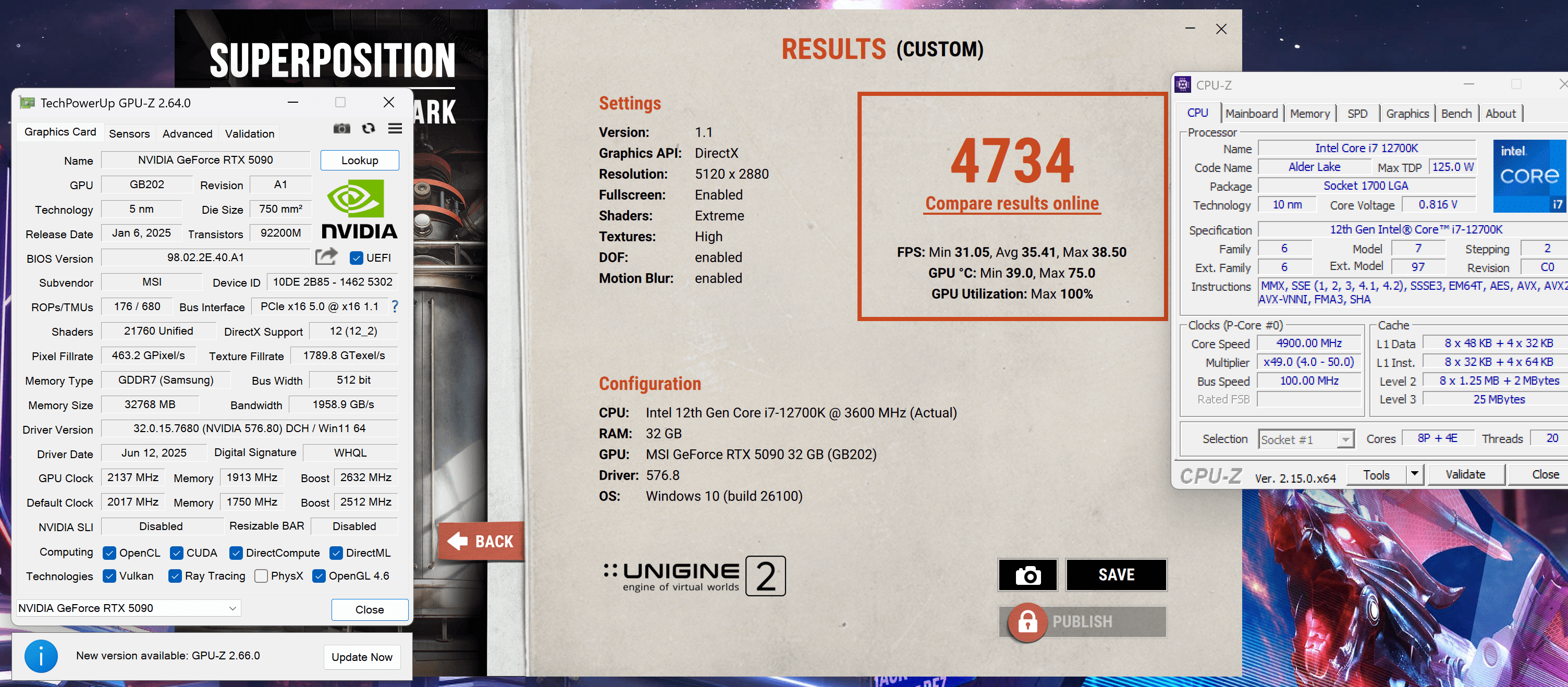

BlizZzord │4743│ MSI Vanguard │ 2632/1939 MHz │ Luft
was bei den Clocks hinsoll habe ich immer noch nicht verstanden, das was im GPU-Z steht?
Randbedinungen
- immer noch sehr warm im Zimmer, Gehäuse komplett geschlossen, aber alle Lüfter vom CASE auf 100%
- arbeite die ganze Zeit im PL, mehr Leistung nur durch UV möglich, Curve ist aber schon bearbeitet
- Temp der GPU recht hoch....weiß nicht warum ich 72 habe, bei anderen sehe ich das so nich???
Beitrag automatisch zusammengeführt:
BlizZzord │4743│ MSI Vanguard │ 2632/1939 MHz │ Luft
was bei den Clocks hinsoll habe ich immer noch nicht verstanden, das was im GPU-Z steht?
Randbedinungen
- immer noch sehr warm im Zimmer, Gehäuse komplett geschlossen, aber alle Lüfter vom CASE auf 100%
- arbeite die ganze Zeit im PL, mehr Leistung nur durch UV möglich, Curve ist aber schon bearbeitet
- Temp der GPU recht hoch....weiß nicht warum ich 72 habe, bei anderen sehe ich das so nich???
Anhänge
Zuletzt bearbeitet:
Dwayne_Johnson
Legende
- Mitglied seit
- 24.12.2009
- Beiträge
- 17.080

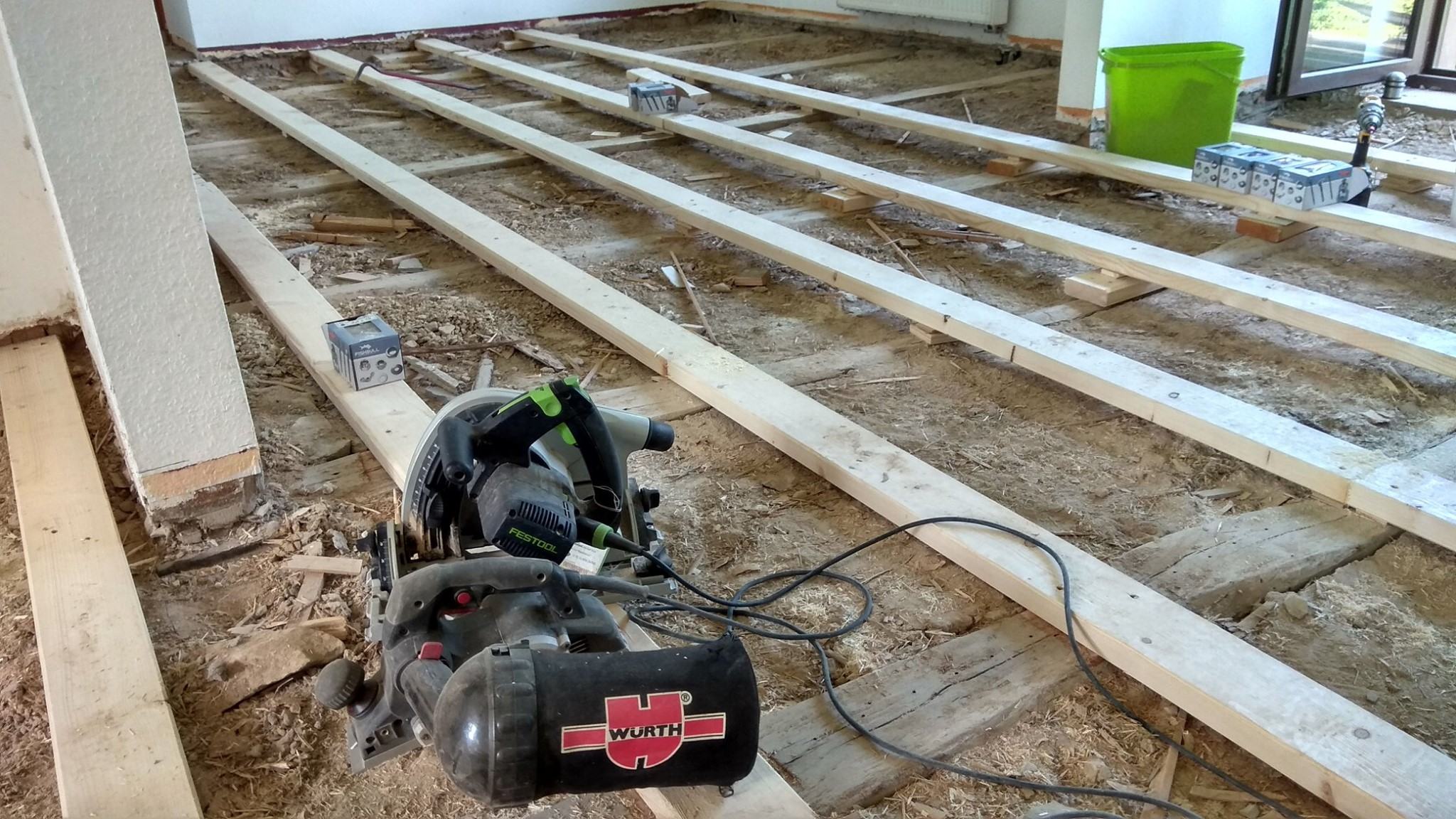

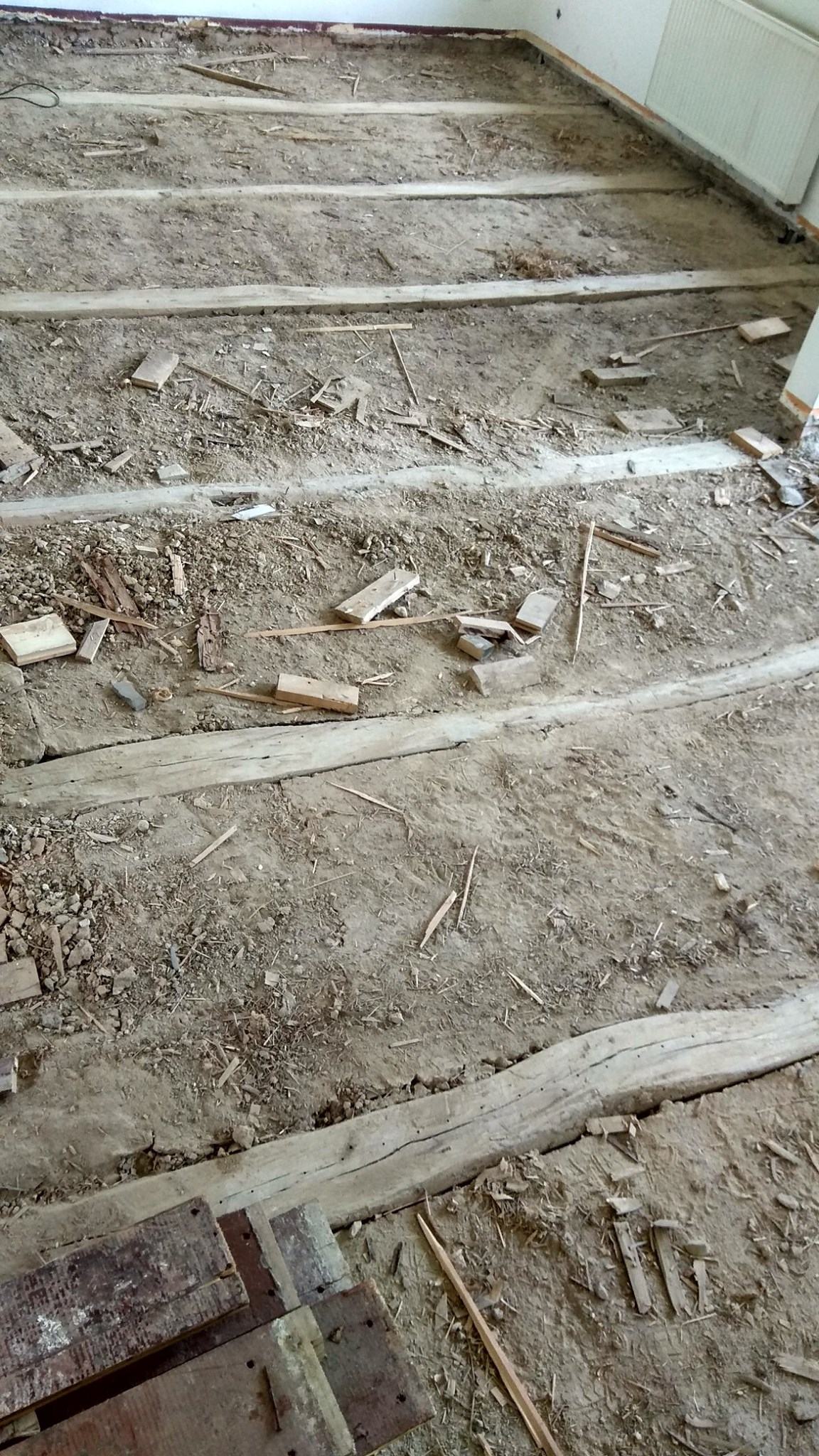

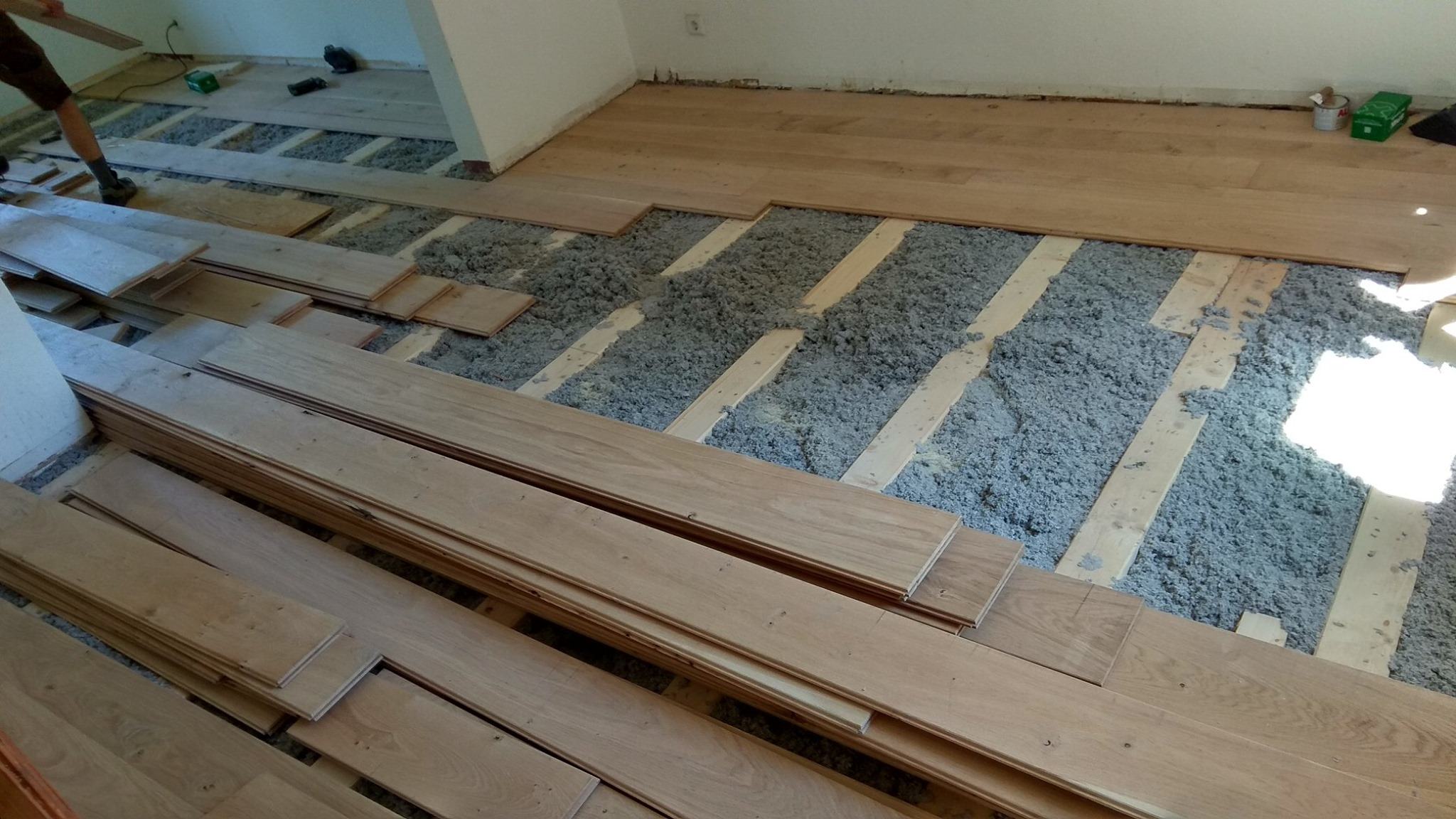

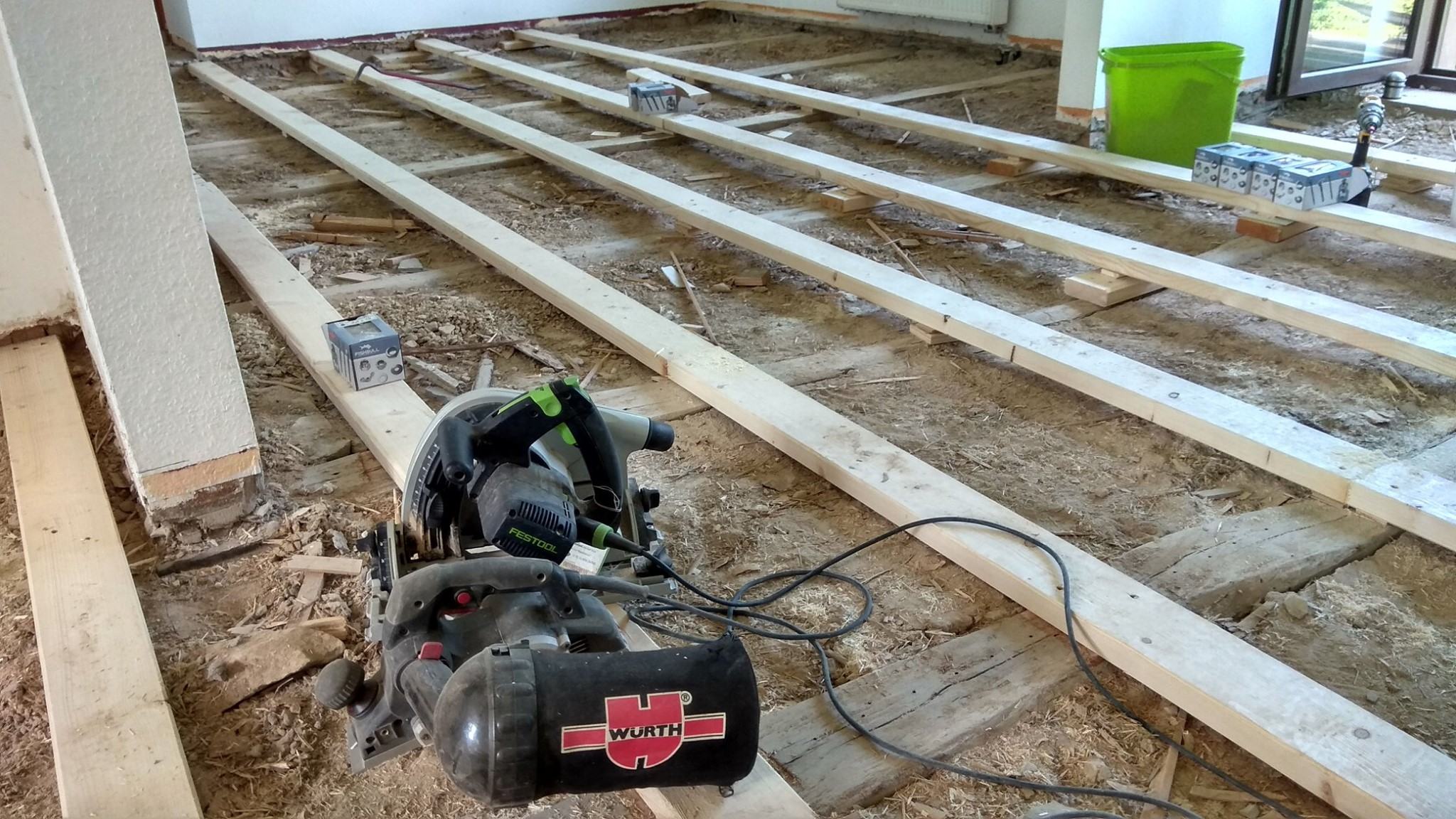

Etwas OT, aber für Extrem-OCer, die evtl gerade (um)bauen oder (um)bauen wollen und deren OC-Bude kühl sein soll...
Langzeiterfahrung...? (evt. Schimmel etc) 🤷♂️
Zuletzt bearbeitet:
BlizZzord │4811│ MSI Vanguard │ 2663/2125 MHz │ Luft
was bei den Clocks hinsoll habe ich immer noch nicht verstanden, das was im GPU-Z steht?
Randbedinungen
- immer noch sehr warm im Zimmer, Gehäuse komplett geschlossen, aber alle Lüfter vom CASE auf 100%
- arbeite die ganze Zeit im PL, mehr Leistung nur durch UV möglich, Curve ist aber schon bearbeitet
- Temp der GPU recht hoch....weiß nicht warum ich 72 habe, bei anderen sehe ich das so nich???
- das mit dem speicher habe ich jetzt auch hinbekommen also auf 2125 (ASUS TweakTool) dennoch musste ich mehr V auf den GPU Core geben, weil sonst immer abgebrochen wurde, also curve nach unten ziehen,
was bei den Clocks hinsoll habe ich immer noch nicht verstanden, das was im GPU-Z steht?
Randbedinungen
- immer noch sehr warm im Zimmer, Gehäuse komplett geschlossen, aber alle Lüfter vom CASE auf 100%
- arbeite die ganze Zeit im PL, mehr Leistung nur durch UV möglich, Curve ist aber schon bearbeitet
- Temp der GPU recht hoch....weiß nicht warum ich 72 habe, bei anderen sehe ich das so nich???
- das mit dem speicher habe ich jetzt auch hinbekommen also auf 2125 (ASUS TweakTool) dennoch musste ich mehr V auf den GPU Core geben, weil sonst immer abgebrochen wurde, also curve nach unten ziehen,
Zuletzt bearbeitet:

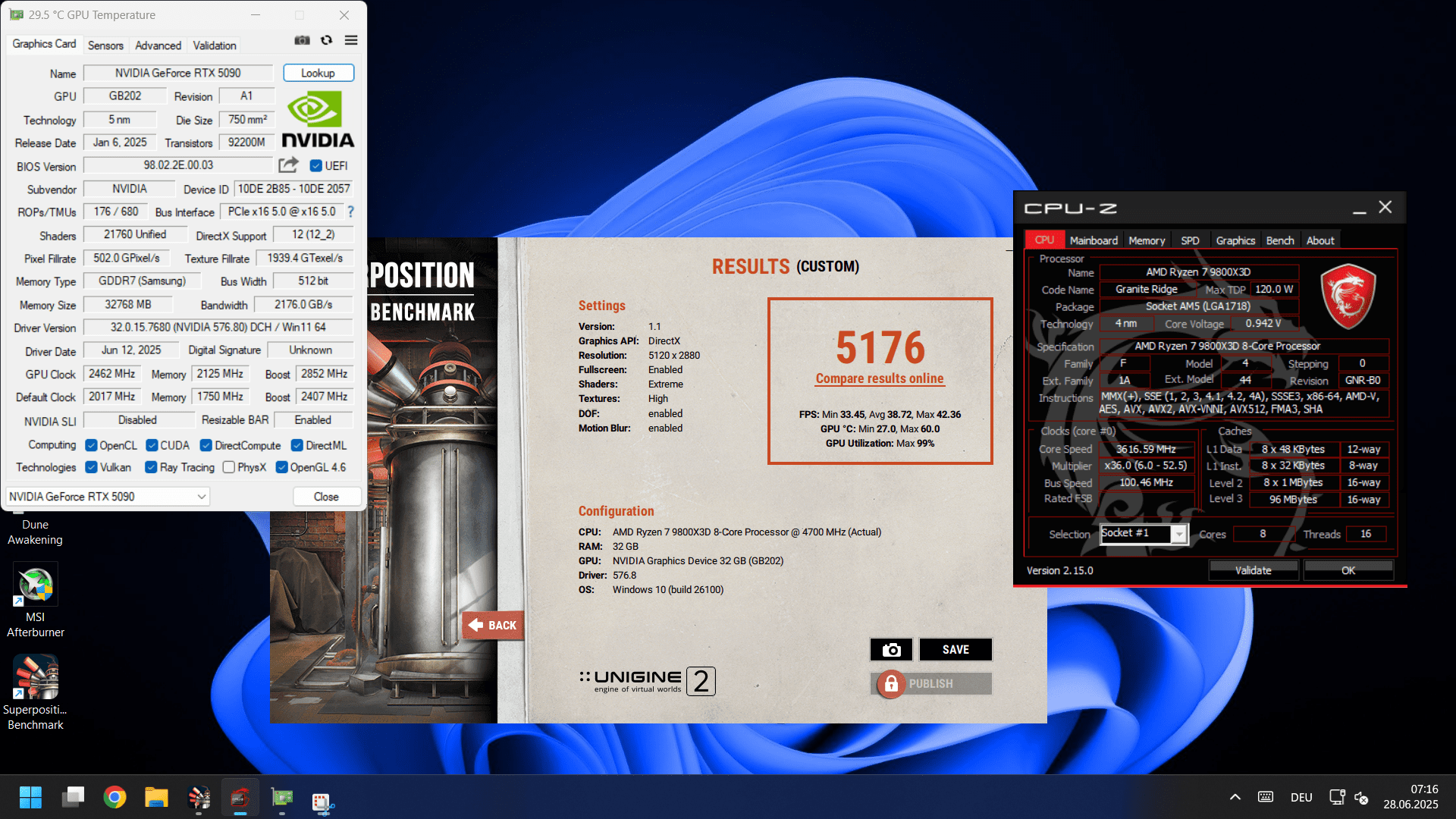

coole Scores erstmal.
Das ist eigener Ermessenspielraum. Im Endeffekt das, was du im Benchmark (rechts oben) so im Durchschnitt anliegen hast sehen.
Youngtimer
Urgestein
- Mitglied seit
- 25.10.2011
- Beiträge
- 3.068
Etwas OT, aber für Extrem-OCer, die evtl gerade (um)bauen oder (um)wollen und deren OC-Bude kühl sein soll...
Langzeiterfahrung...? (evt. Schimmel etc) 🤷♂️
Spannender Beitrag danke fürs Teilen.
Lehmdecken und Böden sind toll und langlebig. Bei uns Baujahr 1923.
spirit1984
Enthusiast
- Mitglied seit
- 02.03.2013
- Beiträge
- 313
Wir nutzen auch Lehm bei Neubauten wenn der Kunde etwas tolles wünscht 😉, bestes Raumklima ever
