[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben

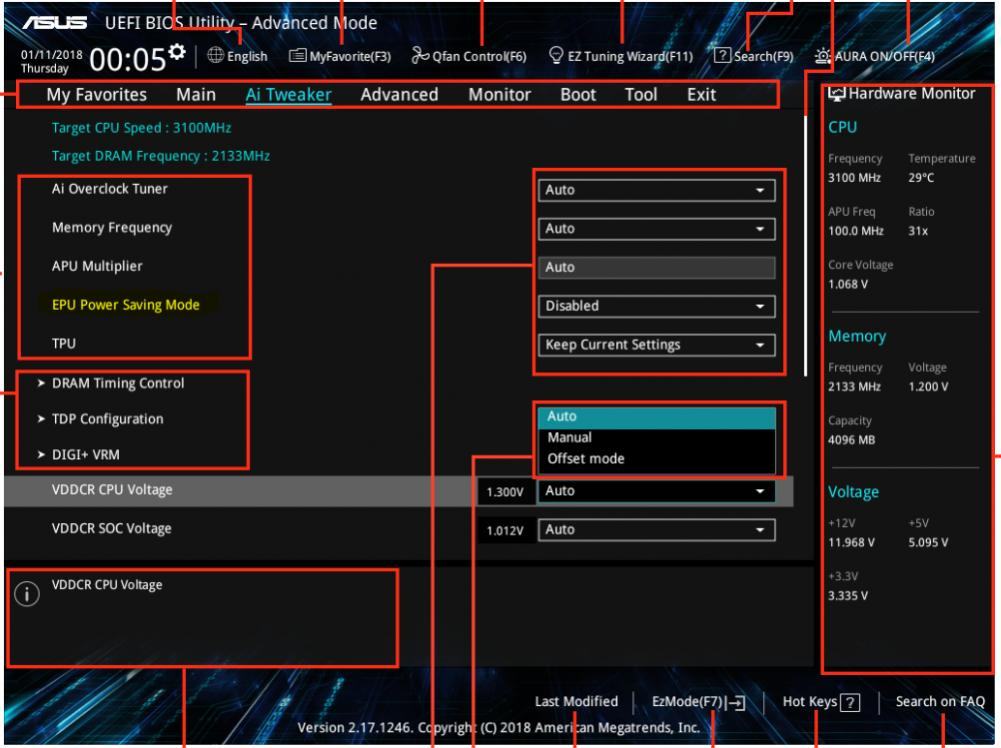

UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren


AI Tweaker


AMD CBS





Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Grund ist: ich habe mein Rechner gerade 15 Minuten im Bios laufen lassen, ohne etwas daran zu machen. Die Temperaturanzeige des Bords sprang von 40 - 42 °C. Das kommt mit mir dem NH-D14 etwas viel vor... oder? Die Raumtemperatur ist bei etwa 22 °C.

Ich bevorzuge HWInfo, da dieses immer beide Temperaturen anzeigt. Mit und ohne Offset. Im Bios ist die Temperatur höher, weil dort immer der maximale Takt anliegt und keine Stromsparfunktionen aktiv sind.


mal eine ganz einfache Frage: Ich finde die EPU Einstellungen im Bios nicht (4008). Ich suche seit ca. einer 3/4 Stunde :wall: Selbst in der Manual ist die Einstellung abgebildet. Bin ich wirklich so blöd? :d

Öhm genau auf dem Bild welches du gepostet hast? Zwischen "> CPU Core Ratio" und "Performance Bias". Ich würde dir aber empfehlen manuell zu übertakten.


Bibonaut

Neuling
Mitglied seit
27.04.2018
Beiträge
3
Öhm genau auf dem Bild welches du gepostet hast? Zwischen "> CPU Core Ratio" und "Performance Bias". Ich würde dir aber empfehlen manuell zu übertakten.

Jetzt hab ich gerade noch mal nachgeguckt. Ich meine aber tatsächlich EPU und nicht TPU. Ich möchte manuell übertakten. Dazu sollte laut der RAM OC Anleitung (die auf der ersten Seite verlinkt ist) der EPU Power Saving Mode deaktiviert werden.
Nun habe ich gesehen, dass in dem Übersichts-Post auf der ersten Seite auf den BIOS Bildern die EPU Option auch nicht zu sehen ist. In der Manual ist sie abgebildet (offensichtlich mit einer älteren BIOS Version). Die Frage ist nun natürlich, ob ich sicher davon ausgehen kann, dass EPU deaktiv ist?
Anbei noch das Bild aus der englischen Manual (p. 52) vom BIOS.

Zuletzt bearbeitet:

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Sorry, da war ich etwas zu schnell beim lesen. Bisher ist mir noch gar nicht aufgefallen, dass diese Option fehlt. Hab mir die Bios Datei angeschaut (4011), die Option EPU Power Saving Mode ist noch vorhanden aber ausgeblendet. Sie ist aber standardmäßig deaktiviert :)


Nighteye

Urgestein
Mitglied seit
07.03.2005
Beiträge
11.598
@ Mr Korky

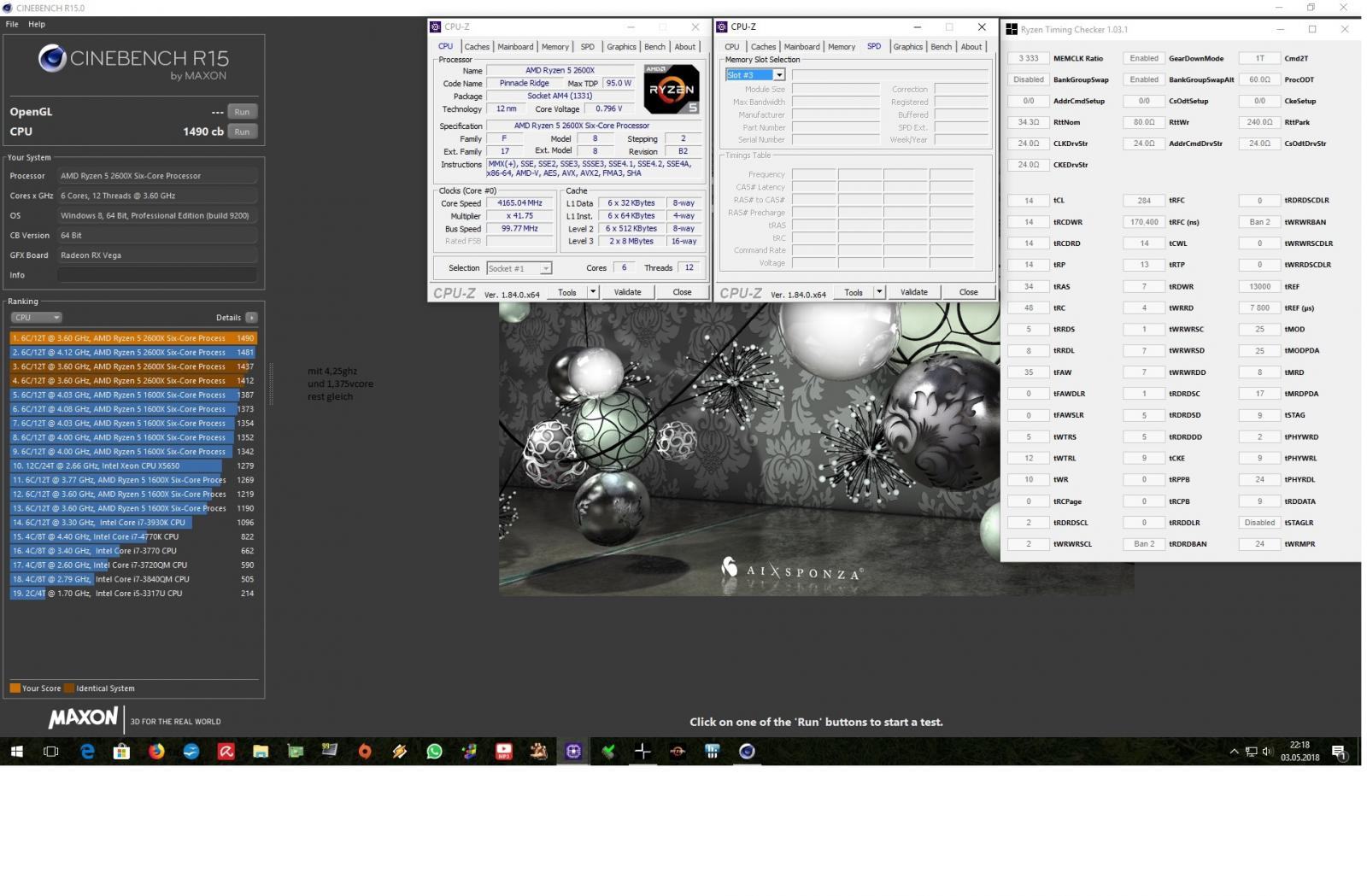

Poste mal Bitte Cinebench R15 Multi Core ergebnisse
danke
:wink:
@ Reous. Problem behoben, danke !


Murazor

Urgestein
Mitglied seit
31.01.2007
Beiträge
4.761
P.S. Was gibt´s im BIOS Interessantes (so lange) zu sehen? :asthanos:

Ich wollte eigentlich nur rausfinden, wie die Temperaturen ohne last des Betriebssystems sind. Ich ging davon aus, wenn ich den Rechner im BIOS paar Minuten laufen lassen, dass ich dort die besten Idle Temperaturen bekomme.


Bibonaut

Neuling
Mitglied seit
27.04.2018
Beiträge
3
Sorry, da war ich etwas zu schnell beim lesen. Bisher ist mir noch gar nicht aufgefallen, dass diese Option fehlt. Hab mir die Bios Datei angeschaut (4011), die Option EPU Power Saving Mode ist noch vorhanden aber ausgeblendet. Sie ist aber standardmäßig deaktiviert :)

Super, danke für die Info! Wenn ich das richtig verstanden habe, hast du in die .CAP Datei geschaut und nicht bei dir selbst im BIOS. Ansonsten bitte korrigieren :-) Dann kann ich ja beruhigt sein, dass die Einstellung auch nach dem BIOS Update auf 4011 bei mir nicht aufzufinden ist.

Und noch im Nachgang ein größeres Danke für die ganzen anderen, unglaublich vielen Infos! Das hatte ich in meinem ersten Post glatt vergessen zu sagen. Ich bin hier bei Null gestartet. Mal gucken, was ich aus der Kiste nun raushole ;-)


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
@Bibonaut Du hast alles richtig verstanden. Danke für das Lob :)


@all
Neue Version von ZenStates ist verfügbar:

ZenStates 0.4.6698
elmor schrieb:
ZenStates 0.4.6698
- Hopefully fixed the "black screen"/flickering issues
- Removed TSC P0 fix option (always enabled)
- Added Q-Code temp display option (shows Tdie on the debug display)

I simplified the way it deals with the service, you now need to make sure it's installed/started manually using the included .bat files. When upgrading, first remove the previous service first by running uninstall.bat.

Zuletzt bearbeitet:

amdx2

Enthusiast
Mitglied seit
23.01.2007
Beiträge
1.271
Ort
Österreich
So, meine Garantieabwicklung mit dem Crosshair vi ist abgeschlossen und für die Gutschrift das Prime x470 bestellt. Ich bin gespannt... Übertakten will ich mit dem 2700x sowieso nicht.


nospherato

Enthusiast
Mitglied seit
27.07.2008
Beiträge
204
@Reous
Hast du zufällig die 4011 als modded rumliegen? Wollte nachher mal evtl. flashen, aber eher modded wegen spread spectrum, ansonsten nehme ich dann die 4008x :d
Soll ich dann was bestimmtes testen wegen der Windows Aktivierung?
(Wobei ich sagen muss, dass ich Windows auch beim x370 die letzten Male nicht neu aktivieren müsste)

Edit:
War etwas zu ungeduldig und hab mal die 4008 mod aufgespielt. Auch dieses Mal wieder: Windows bleibt aktiviert.

Edit2:
So Ram Settings usw. sind alle wieder gesetzt, selbst unter prim95 boostet er mit knapp 4Ghz all core (pbo enabled).
ingame werde ich erst noch schauen müssen, da das alles grad rumpatched :d

Edit3:
Pubg schwankt bei 4035 und 4134Mhz hin und her. Sehr cool!
BTW wars auch direkt ein Sieg :d

Zuletzt bearbeitet:

Goldy

Experte
Mitglied seit
23.03.2014
Beiträge
143
Ort
Leipzig
mit welchem flashtool hast du die modded bios version geflasht? bei mir kommt immer ein fehler, secure bios oder so ähnlich und bricht ab


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
@amdx2 Super, bin auf deine Berichte gespannt :)


Edit:
War etwas zu ungeduldig und hab mal die 4008 mod aufgespielt. Auch dieses Mal wieder: Windows bleibt aktiviert.

Warum immer so schnell :d. Problem beim Mod flashen ist, dass es deine System UUID sowie MB Seriennummer unwiderrufllich löscht. Inwieweit diese wichtig sind u.a auch für die RMA ist noch nicht bekannt.
Auf jeden Fall könnte Windows oder bestimmte Software denken, du hast ein neues Mainboard eingebaut und deshalb eine Neuaktivierung verlangen.


mit welchem flashtool hast du die modded bios version geflasht? bei mir kommt immer ein fehler, secure bios oder so ähnlich und bricht ab

Bist du genau so wie in der Anleitung vorgegangen? Bei welchem Schritt kam dieser Fehler bzw hast du mal ein Bild davon?


Nighteye

Urgestein
Mitglied seit
07.03.2005
Beiträge
11.598
Glaubt ihr in Zukunft bringt Asus noch neue Bios Versionen raus wo man die W Pump etc auch Regulieren kann in der Umdrehung pro Minute oder komme ich da nicht um ein Modded Bios herum ?
Wer hier nutzt eig so ein Modded Bios für die Lüfter ?

Und noch ne kleine Offtopic frage:
Nutze mit dem Ryzen 2000 System das erste mal wirklich Windows 10. Hatte 2016 schonmal versucht auf Win 10 zu gehen aber war nicht Stable.
Jetzt habe ich folgendes Problem. Beim Surfen egal ob in Youtube oder Facebook oder Emails, ich bekomme ständig dieses Doubleclick.net drauf.
Ich merke das durch Doppelklicks, lasse dann Spybots Search and Destroy laufen und finde die und lasse sie entfernen, und solange ich nicht im Internet Surfe bleiben sie auch weg.
Daher muss ich vor jedem Zocken ständig scannen lassen da es sonnst beim Zocken mega störend ist.
Daher Surf ich auch Extra wenig zz da ich nicht Zocken und Surfen gleichzeitig kann weil ich sonst wieder Scannen muss worauf ich kaum lust habe.
Ich nutze Google Chrome mit beiden Add Blockern und war nur auf den oben genannten Internet seiten und Chip.de und anderen Seriösen seiten.
Ich hatte diese Probleme bei meinem Win 7 Bulldozer System nie. Da lief immer nur Avira echtzeit Schutz und Spybots Search and Destroy zur Windows 7 Firewall und alles war Safe. (sogar auf unseriösen seiten)
Avira gestern mal hier auf win 10 drauf gemacht und dennoch kam das Problem dann wieder. Avira hab ich dann gestern wieder runter geschmissen da es mich nicht geschützt hat vor diesem Problem.
Habe zz nur Spybots Search and Destroy und die Standard Win 10 Firewall Virensache wie schon seit anfang an, und dachte evtl kennt jemand diese Windows 10 schwäche.

Zuletzt bearbeitet:

ivyboinc

Enthusiast
Mitglied seit
18.05.2012
Beiträge
218
Und noch ne kleine Offtopic frage:
... Beim Surfen egal ob in Youtube oder Facebook oder Emails, ich bekomme ständig dieses Doubleclick.net drauf.
Ich merke das durch Doppelklicks, lasse dann Spybots Search and Destroy laufen und finde die und lasse sie entfernen, und solange ich nicht im Internet Surfe bleiben sie auch weg.
... dachte evtl kennt jemand diese Windows 10 schwäche.

google chrome und doubleclick.net, gibt's da womöglich irgendeine Verbindung? :asthanos:

Meiner Meinung ist das pure Einstellungssache im Browser. Chrome nutze ich nur für's CPU Falten.

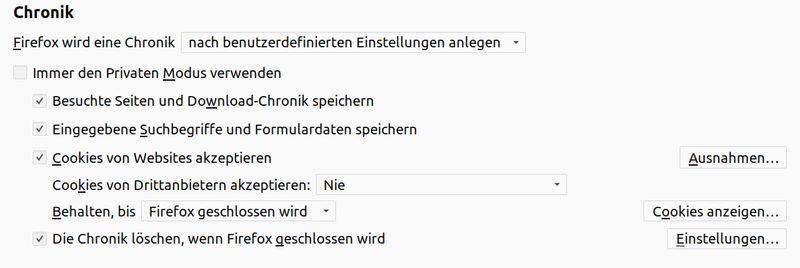

Verwende Firefox und mit der Einstellung im Bildanhang habe ich nie solche unerwünschten Cookies, völlig unabhängig vom BS. NoScript tut sein übriges, dort ist doubleclick.net per default abgeschaltet. Meine Browser starten cookiefree, manuell kann ich jederzeit (in Firefox) die Chronik samt Cookies etc. löschen lassen, ohne auf z.B. die Bequemlichkeit von angepasster Schriftgröße verzichten zu müssen. Dann gäbe es noch das Anlegen von Profilen für bestimmte hochsichere Umgebungen wie homebanking usw.

Wer umgekehrt die Auswertung des eigenen Such- und Nutzungsverhaltens gewöhnt ist, der vermisst im tabula rasa Modus sehr schnell das Zuspielen an aufbereiteten Angeboten. Ich stehe oft vor einem leeren Blatt und bin zur Verwaltung meiner Lesezeichen und Suchergebnisse gezwungen, Freiheit hat ihren Preis, identifizierbar bleibt man oftmals unabschaltbar, siehe die Detailinfos unter ip-check:
IP-Check: Webseiten-Tracking-Analysen der nchsten Generation


Anhänge

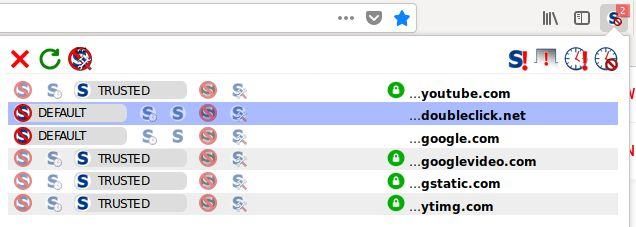

  • noscript-firefox.png.jpg
    27,8 KB · Aufrufe: 283
  • firefox-setting.png.jpg
    31,4 KB · Aufrufe: 295

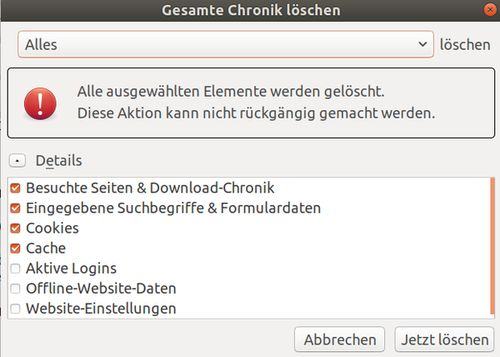

  • chronik-firefox.png.jpg
    31,5 KB · Aufrufe: 306

Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Glaubt ihr in Zukunft bringt Asus noch neue Bios Versionen raus wo man die W Pump etc auch Regulieren kann in der Umdrehung pro Minute oder komme ich da nicht um ein Modded Bios herum ?

Ich denke was die Lüftersteuerung angeht wird sich nichts mehr ändern. Da sind die ganzen Asus Boards ziemlich einheitlich.


Nighteye

Urgestein
Mitglied seit
07.03.2005
Beiträge
11.598
Ich denke was die Lüftersteuerung angeht wird sich nichts mehr ändern. Da sind die ganzen Asus Boards ziemlich einheitlich.

Schade. Nutzt du das Modded Bios ?

@ivyboinc

Habe Firefox mit Add block und addblock plus usw drauf gemacht und war auf frankfurter allgemeine, youtube, gmx, hardwareluxx, computerbase, pcgh, buffed und hab schon wieder doubleklick net drauf.

woran kann das liegen ?


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
Ja ich nutze es. Ich wäre ja ein schlechtes Vorbild, wenn ich mein eigenes gemoddets Bios nicht nutzen würde :d

Zwecks Ad Blocker nutze ich uBlock origin. Ob das in deinem Fall aber was ändern würde... ?


amdx2

Enthusiast
Mitglied seit
23.01.2007
Beiträge
1.271
Ort
Österreich
Mit Firefox und Cookie AutoDelete werden bei beenden einer Seite automatisch alle Cookies gelöscht ausser den Seiten die man auf die Whitelist gesetzt hat.


ivyboinc

Enthusiast
Mitglied seit
18.05.2012
Beiträge
218
@ivyboinc

Habe Firefox mit Add block und addblock plus usw drauf gemacht und war auf frankfurter allgemeine, youtube, gmx, hardwareluxx, computerbase, pcgh, buffed und hab schon wieder doubleklick net drauf.

Sorry, zu Adblockern muss ich passen, benutze keinen (mehr). ;)


AgathoN

Enthusiast
Mitglied seit
09.12.2004
Beiträge
340
Hallo,

könnt ihr mir sagen ob eurer Board versiegelt kam?
Ich habe eins mit nem eBay Gutschein von Arlt gekauft - weder der Karton noch die Statikfolie war geklebt, was mich schon etwas verwundert hatte.

Gestern 6h mir einen abgebrochen, aber ich bekomme mein Board nicht zum "posten". Wenn man auf den Knopf drückt, gehen die LEDs an, der CPU Kühler dreht sich, GPU Fan klickt nur ein paar Mal an (ich bin mir nicht sicher ob bei der EVGA er am Anfang aufdreht(e)).
Ram: F4-3200C14D-16GTZ, ich habe bereits beide Sticks einzeln in diversen Slots getestet.
PSU: Bequiet Straight Power 11 550W (frisch ausgepackt)
CPU: 2600x mit einem Thermalright True Spirit 120
GPU: EVGA GTX 1060 6gb

Ich habe alles abgehangen, so dass das Board nur den CPU Kühler, einen Ram Riegel, 24 Pin und den 8Pin Board-Anschluss und die GPU angeschlossen hat - nichts. Batterie entfernt und CMOS gecleared (mehrfach versucht) - nichts. Eine alte ATI 5850 eingebaut - hier drehen sich die Fans durchgehend, aber auch hier kein Bild.
Mein altes ASROCK hatte ein Display, auf dem man den Fehlercode ablesen konnte. Den Fehler ein Board ohne zu kaufen, werde ich nicht noch mal machen. Wer hat heute schon noch einen PC Speaker im Jahr 2018? Ich werde im Büro mal suchen, ob ich einen finden kann, aber laut Handbuch gibt es ja recht wenig verschiedene Piep-Kombinationen.

Im Netz gibts diverse Posts über x370 und das es gerne mal 5 Minuten dauern kann, bis das Board initialisiert - aber länger warten (~10 Mins) hat auch nix gebracht.

Irgendwelche Tips? :(

Wenn ihr mir jetzt erzählt, dass euer Board versiegelt kam, würde ich ja fast dem Händler unterstellen mir einen defekten Rückläufer gesendet zu haben, aber das klingt ziemlich unglaublich wenn man bedenkt wie kurz das Board erst verfügbar ist...

Zuletzt bearbeitet:

Mr.Korky

Enthusiast
Mitglied seit
11.06.2009
Beiträge
160
Ort
Euskirchen
Hallo,

könnt ihr mir sagen ob eurer Board versiegelt kam?
Ich habe eins mit nem eBay Gutschein von Arlt gekauft - weder der Karton noch die Statikfolie war geklebt, was mich schon etwas verwundert hatte.

Gestern 6h mir einen abgebrochen, aber ich bekomme mein Board nicht zum "posten". Wenn man auf den Knopf drückt, gehen die LEDs an, der CPU Kühler dreht sich, GPU Fan klickt nur ein paar Mal an (ich bin mir nicht sicher ob bei der EVGA er am Anfang aufdreht(e)).
Ram: F4-3200C14D-16GTZ, ich habe bereits beide Sticks einzeln in diversen Slots getestet.
PSU: Bequiet Straight Power 11 550W (frisch ausgepackt)
CPU: 2600x mit einem Thermalright True Spirit 120
GPU: EVGA GTX 1060 6gb

Ich habe alles abgehangen, so dass das Board nur den CPU Kühler, einen Ram Riegel, 24 Pin und den 8Pin Board-Anschluss und die GPU angeschlossen hat - nichts. Batterie entfernt und CMOS gecleared (mehrfach versucht) - nichts. Eine alte ATI 5850 eingebaut - hier drehen sich die Fans durchgehend, aber auch hier kein Bild.
Mein altes ASROCK hatte ein Display, auf dem man den Fehlercode ablesen konnte. Den Fehler ein Board ohne zu kaufen, werde ich nicht noch mal machen. Wer hat heute schon noch einen PC Speaker im Jahr 2018? Ich werde im Büro mal suchen, ob ich einen finden kann, aber laut Handbuch gibt es ja recht wenig verschiedene Piep-Kombinationen.

Im Netz gibts diverse Posts über x370 und das es gerne mal 5 Minuten dauern kann, bis das Board initialisiert - aber länger warten (~10 Mins) hat auch nix gebracht.

Irgendwelche Tips? :(

Wenn ihr mir jetzt erzählt, dass euer Board versiegelt kam, würde ich ja fast dem Händler unterstellen mir einen defekten Rückläufer gesendet zu haben, aber das klingt ziemlich unglaublich wenn man bedenkt wie kurz das Board erst verfügbar ist...

mein Kartong war nicht versiegelt genau so wie die statikfolie nicht zu geklebt war.

Cpu und ram auch in ordnung ? konntest du die testen ?


AgathoN

Enthusiast
Mitglied seit
09.12.2004
Beiträge
340
Okay, danke. Dann wird es wohl wirklich kein Rückläufer gewesen sein. Nee, nen 2. Ryzen oder anderen DDR4 habe ich nicht herum liegen.
Ich werde heute Abend noch einmal ein anderes Netzteil testen und dann die CPU entfernen, drauf herum blasen und erneut einsetzen.
Wenn das auch nicht hilft, bin ich etwas ratlos...


ivyboinc

Enthusiast
Mitglied seit
18.05.2012
Beiträge
218
... ob eurer Board versiegelt kam?
...
Gestern 6h mir einen abgebrochen, aber ich bekomme mein Board nicht zum "posten".

Online Händler, Karton wie Folie ohne Siegel, lief 1a beim ersten Boot :), vollbestückt, dauerte aber ein paar Sekunden mehr als für mich gewohnt bis ins BIOS.

Das muss ich Asus zugute halten, ins BIOS komme ich immer, mich stören höchstens die wenigen Sekunden schwarzer Schirm, für mich entscheidend ist wg. LED-Tastatur, ab wann leuchtet sie d.h. ab wann werden Tastenanschläge registriert.

Mein altes Mainboard hatte ein zweistelliges Display, nie gebraucht mangels Fehler, nur lustig beim Zuschauen. :cool:

Die original Asus SATA Kabel blieben in der Schachtel, habe meine alten weiterverwendet, später Festplatten zugeschaltet und verschiedene Steckplätze verwendet, alles funzt.

Was ich schrecklich armselig puristisch finde, ist die ATX Blende (IO bzw. Q shield), macht mich zum Blinden unter den Fummelnden, :stupid: So viel Geld und dann ein nacktes Blech? Archäologen mit Hang zu taktiler Schriftzeichenerkennung freuen sich bestimmt. Mein letztes Board hatte schwarzen Hintergrund und farbliche Umrandungen, bei schlechtem Licht erkennbar, bedienungsfreundlich und der Modellreihe angemessen.

Als Tipp für Bootprobleme die basics: in Ruhe alle Steckplätze prüfen, besser nochmal das Board ausbauen, RAM ein- und ausstecken, PCIe Steckplatz prüfen, beim verbauten Board auf tiefen Sitz der GPU relativ zum Montagepunkt achten. Neue Boards mit beweglichen Teilen beim RAM und PCIe rasten manchmal nur zu 99% ein, genügt i.d.R., die Kontakte sind ja lang, lieber mehrmals aus- und einstecken, ein paar Mal genügt, bitte keine Guinessbuch Rekorde anpeilen ... :asthanos:


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
... aber laut Handbuch gibt es ja recht wenig verschiedene Piep-Kombinationen.

Im Handbuch sind nur die häufigsten Fehlercodes angegeben. Es gelten hier aber die allgemeinen AMI Piep Codes

In welchem Slot hattest du die GPU? Bzw hast du mal einen anderen Slot probiert? Und nur zur Sicherheit, du hast den Grafikanschluss auch an die Grafikkarte gesteckt und nicht an das Board :d?


AgathoN

Enthusiast
Mitglied seit
09.12.2004
Beiträge
340
Hallo,

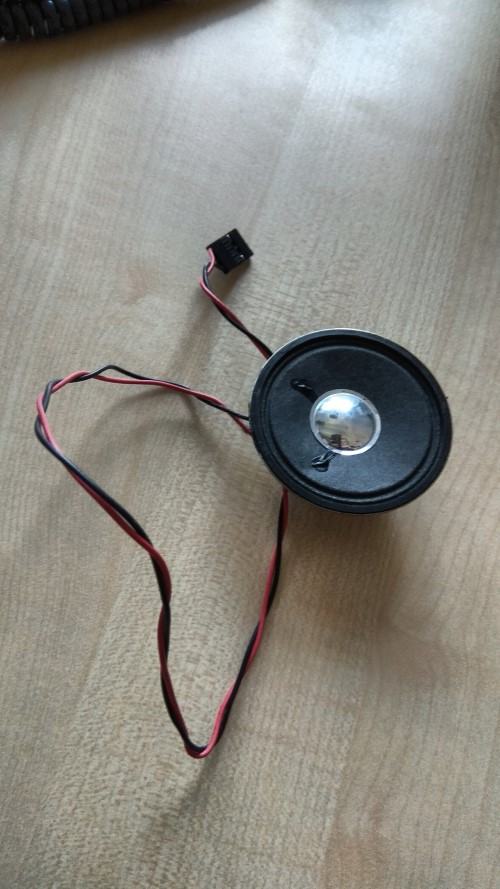

Danke für die Piep Code Liste. Der PC-Speaker bleibt leider komplett stumm, ich kann aber auch nicht verifizieren ob er überhaupt geht. Bzw. ich kann ihn morgen in meinem Büro-PC anschließen zum Test :/

Ich habe Slot 1 und 2 bereits mit der GPU getestet und bezüglich Strom-"Stränge" habe ich auch die beiden designierten GPU Kabelstränge an der GPU getestet. Das PSU ist Modular und die haben unterschiedliche Stecker auf PSU Seite. Man kann daher nur schwer die Stränge vertauschen eigentlich - ich kontrolliere es nachher noch einmal.

EDIT: Es läuft! Hab noch mal alles ausgebaut und wieder ein - keine Ahnung wo genau das Problem war :(

Zuletzt bearbeitet:

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
38.815
Ort
Nehr'esham
Verschoben ins Sammelthread Sub :wink:


nospherato

Enthusiast
Mitglied seit
27.07.2008
Beiträge
204
Okay, mit den komischen Scalar Werten war ich wohl vorsichtiger als nötig :d

Hier hat elmor die Stufen des Crosshair geposted:
ROG Crosshair VII overclocking thread - Page 15 - Overclock.net - An Overclocking Community

Falls es jemand ausprobieren will:
Level 1

PPT Limit = 1000W
TDC Limit = 1000A
EDC Limit = 150A
Customized Precision Overdrive (Scalar) = 10X

Level 2

PPT Limit = 1000W
TDC Limit = 1000A
EDC Limit = 1000A
Customized Precision Overdrive (Scalar) = 10X

Level 3 (OC)

Tweak from The Stilt which disables the power and current calculation, you might see the SMU calculated power/current in HWInfo showing 0 when using it.

Level 4 (OC)

The tweak from The Stilt + Level 2 XFR2 settings. I think Level 4 is way higher than most will be able to run, typically yielding something like 4.35G 1T and 4.30G nT frequency.


Reous

Mr AMD
Thread Starter
Mitglied seit
14.01.2007
Beiträge
9.961
EDIT: Es läuft! Hab noch mal alles ausgebaut und wieder ein - keine Ahnung wo genau das Problem war :(

Danke für die Info. Kann vieles gewesen sein. Hab sogar schon mal was von einem zu fest angezogenen CPU Kühler gehört.


Verschoben ins Sammelthread Sub :wink:

Danke :wink:


Okay, mit den komischen Scalar Werten war ich wohl vorsichtiger als nötig :d

Hier hat elmor die Stufen des Crosshair geposted:
ROG Crosshair VII overclocking thread - Page 15 - Overclock.net - An Overclocking Community

Falls es jemand ausprobieren will:
Level 1

PPT Limit = 1000W
TDC Limit = 1000A
EDC Limit = 150A
Customized Precision Overdrive (Scalar) = 10X

Level 2

PPT Limit = 1000W
TDC Limit = 1000A
EDC Limit = 1000A
Customized Precision Overdrive (Scalar) = 10X

Level 3 (OC)

Tweak from The Stilt which disables the power and current calculation, you might see the SMU calculated power/current in HWInfo showing 0 when using it.

Level 4 (OC)

The tweak from The Stilt + Level 2 XFR2 settings. I think Level 4 is way higher than most will be able to run, typically yielding something like 4.35G 1T and 4.30G nT frequency.

Danke für die Werte. Das ganze ist aber dann immer noch abhängig von den Temperaturen oder?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Oben Unten
