[Sammelthread] Ryzen DDR5 RAM OC Thread

[Dragonheart69]

^^ naja bei vddp 1.05V läuft karhu und tm5 fehler frei durch, weiteren Tests muss ich noch machen



[Tatilica]

Every platform and every board handles the C26 (especially the H16A) differently and you either like it or you don't. If you 've followed @Induktor over the last few days/weeks, you'll notice that his C26 H16A kit from Gskill doesn't work with his MSI board.

Yeap, 6000C26 Neo's kit supposed to work with all boards, especialy best on boards with DDR BUS groupB mapped in Bios from default, like Asus or Giga where CA CK CS groupB=60 set ODT Up=43,6 can be manually tuned to run 8400GearOFF flawlessly, pretty sure this wonder Neos are not designed exclusively for Asus

Giga

Just but MSI bios code has been running always in different structure, diff. mapped RAM setting, in lack of UMC Common Options visible, DDR Bus Configuration CA CK CS by groups A & B are hidden cant help you on MSI

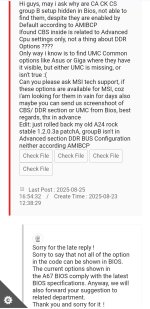

Obviously we know group B is still there, doesn't matter which Agesa's version, but not for MSI enthusiasts, it looks like a bit lame answer in respond from MSI little tech support, don't we?



But no worries only hope still remains one of new MAX

lineup coming October, MPower earlier already tested

MSI B850 MPOWER Motherboard Arrives on September 17, Along with Certified OC Memory

MSI is finally bringing its legendary MPOWER series back to AMD platforms with the B850 MPOWER motherboard, which will officially launch in China on September 17 at 1,599 RMB, or 1,549 RMB for early buyers, with pre-orders starting tomorrow. At this year's Computex, we managed to catch a glimpse...

www.techpowerup.com

Many thanks to Alva Jonathan from MSI TEAM I.D for news & support, he has shown the legendary "Yellow" themed Click Bios X with an ECLK mode, also come with the increased bios rom size as well along with 1DPC layout A1/B1 optimized for Zen6
External EZ debugging Dashboard included

Well, still who needs more Nitro Liquid to snatch these two cpus better with X when Jonathan & his TEAM throwed all stuff already on M.

At least we are now both Lucky smiles same first page Cinebench 2024 #12 Ranking 12cores CPUs



[Sladen]

wie hoch sollte die IOD Temp denn sein? Hotspot liegt bei bisher max 52 Grad, ist das schon zu viel? Muss aber echt irgendeine Temp sein. Nach höherer VDD IO & VDDQ nun ein Fehler bei 22k ...

Bei mir war die iod temp erst entscheidend bei 8400.
Bei 8200 war die temp egal, war trotzdem stable.



[Holzmann]

2V VDD und 1.7V VDDQ

Nochmal kurz zur Sicherheit, du hast M Dies so betrieben, ich habe ein A Die Kit, kann ich diese Einstellung auch bei A Dies anwenden ohne das die Kiste gleich in Flammen aufgeht?



[phsch]

Bei mir war die iod temp erst entscheidend bei 8400.
Bei 8200 war die temp egal, war trotzdem stable.

was könnte dann noch die Ursache bei meinem 6400er Setup sein?

Zumal die Problematik echt nur mit den Nitro Settings (1-2-1) auftaucht. Den tPHYRDL Mismatch (35/37) bekomme ich aber auch nicht unter Kontrolle. Sobald 6400 MT/s anliegen, ist der Mismatch da. VDDP auf 1,15v, Anpassung der Widerstände, Timings entschärfen, etc. bringt alles nichts. Stable ist das System aber ohne Nitro-Mode auch mit Mismatch.



[Sladen]

was könnte dann noch die Ursache bei meinem 6400er Setup sein?

Zumal die Problematik echt nur mit den Nitro Settings (1-2-1) auftaucht. Den tPHYRDL Mismatch (35/37) bekomme ich aber auch nicht unter Kontrolle. Sobald 6400 MT/s anliegen, ist der Mismatch da. VDDP auf 1,15v, Anpassung der Widerstände, Timings entschärfen, etc. bringt alles nichts. Stable ist das System aber ohne Nitro-Mode auch mit Mismatch.

Dann packt deine cpu kein 1/2/1 mit 6400 ganz einfach.
Teste mal 1/3/1 mit dem gleichen 6400 setting und wenns läuft hast deine Antwort.
Imc kotzgrenze erreicht.



[draytek11]

Bei mir war die iod temp erst entscheidend bei 8400.
Bei 8200 war die temp egal, war trotzdem stable.

Max 55



[Sladen]

Max 55

Anhang anzeigen 1138591



[phsch]

Dann packt deine cpu kein 1/2/1 mit 6400 ganz einfach.
Teste mal 1/3/1 mit dem gleichen 6400 setting und wenns läuft hast deine Antwort.
Imc kotzgrenze erreicht.

Danke dir! Dann probiere ich das morgen wohl nochmal aus. Dachte 1-2-1 wären immer möglich, liest sich für mich auch schöner als 1-3-1... Aber so ist das mit der Lottery wohl. Wobei es mir (wie den meisten hier vermutlich) mehr ums "haben wollen" geht, am Ende macht all der Zeitaufwand ja doch nur ein paar Prozentfünkchen aus.

Eigentlich war ich erst bei 8000+, musste aber schnell merken, dass mein B650E da nicht so Lust drauf hat. POSTen ist gar kein Problem aber stabil wurds leider nie.



[RedF]

salve, vlt verstehe ich dich falsch - aber memtweakit läuft auch auf dem MSI
Anhang anzeigen 1138566

Ok, ich war der Meinung das läuft nur auf Asus, auf ASRock läuft es nicht, oder ich hatte es bisher mit der falschen Version versucht.



[emissary42]

Solchen Aussagen beziehen sich auf AMD und nicht Intel! Es ist ein EXPO- kein XMP-Kit,

Es haben im HWBOT Discord auch User ähnliche Erfahrungen auf AMD gemacht. Falls mir demnächst richtig langweilig wird, kann ich mir das auch noch mal ansehen und Screenshots (mit PHX und Apex) zeigen.

Ich habe den Qualifier aber nur angeführt, weil @cHio nach Fotos gefragt hatte, sie dort angehängt sind und man den Unterschied deutlich erkennen kann. Um die Ergebnisse ging es mir also überhaupt nicht.

Natürlich ist eine solche Aussage unpräzise und nicht auf die Breite Masse anzuwenden widerspiegeln aber meine Erfahrung, welche Ich mit diesem Kit gemacht habe.

Genau, deine Aussage gilt nicht für alle 26er Kits, sondern nur für deines und welche, die mutmaßlich dasselbe PCB verwenden, oder sich zumindest wie deines verhalten. Es gibt eben auch Exemplare, welche ein anderes PCB verwenden und 2:1 genauso gut / vergleichbar skalieren wie ein "48GB 8000C38 1.35V XMP-Kit".

lineup upcoming October, MPower already in tests

Too bad, it is going to take that long. I was originally holding out for the MPOWER, but couldn't wait any longer. I'm looking forward to seeing your results!



[Phoenix2000]

Ich bin damals rund um den OC World Cup Online Qualifier auf die Diskussion gestoßen. Einige der besten Ergebnisse im Wettbewerb wurden mit den 26er Kits auf dem "neuem" PCB erzielt. Teilweise sind dort auch Fotos der blanken Module angehängt. Sonst gab es, neben ein zwei auffälligen Review Samples, auch im HWBOT Discord entsprechende Vergleichsfotos. Die hab ich mir aber nicht extra abgespeichert.

Solche Aussagen

sind aus diesem Grund relativ witzlos, ohne eine Angabe auf welches PCB sich diese eigentlich beziehen soll.

Edit, zum stöbern:

G.SKILL OC World Cup 2025 Online Qualifier @ HWBOT

Level 2 HWBOT overclocking competition running from 2025-02-15T12:00 till 2025-03-19T12:00.

hwbot.org

Seh ich So wie du....

Meine Erfahrung aktuell sieht so aus: 2:1 sind meine A-DIE als DR mit Abstand das beste Kit was ich hatte.
Jetzt kann man natürlich sagen ok sind "nur" 7600MT/s die SR gehen ja wesentlich höher.

Die M-DIE Kingston Limited haben ja ein anderes PCB als die GSkill, die booten 8600MT/s relativ easy mit meinem Chip.
Ich hab im ersten Moment gedacht die gehen von der Frequenz auch etwas besser, da 8600 mit den 6000CL26 M-DIE echt hart zu booten ist.

Jetzt kommt das aber, es ist halt kein Winter mehr^^.Die Temperatur ist einfach entscheidend. Das andere ist, jedes Kit ist ja unterschiedlich, du brauchst 2 ziemlich gleiche Module mit hoher Signalgüte um einen hohen Takt erzielen zu können, am besten natürlich bei wenig VDimm.
Je nach Board und CPU kann aber selbst ein "schlechteres" Kit besser glänzen wenn es zur dieser Kombination besser passt.

@Sladen hat ja auch festgestellt das er die VDimm seines Kit´s enorm senken konnte nachdem er trainierten Widerstände vom Tachyon einfach beim Apex angewendet hat.
Ist das Training Asche hilft das beste Kit nicht weiter, wenn die Terminierung(ODT´s) des Signalweges Suboptimal sind, gibt es Reflektionen auf der Datenleitung und dann ist halt vorbei.
Mit der Brechstange und viel Spannung da zu arbeiten, ist da halt eher Suboptimal, auch wenn es hier und da temporär hilft.

Nachteilig bei den ODT´s fixen, der Widerstand der Kupferbahnen ist ja Temperaturabhängig und das sollte man im ´Hinterkopf behalten falls ein Setting was im Sommer lief im Winter nicht mehr läuft und umgekehrt. Denn auch "zu Kalt" brauch seine Einstellung. Aus dem Hintergrund lass ich das im Daily auch auf Auto^^.



[NightFly2]

Für die ODT hab ich einfach DIMMFit benutzt ich hab zwar ganz anderes ODT´s als ihr aber es läuft stabil.



[Holzmann]

Nochmal kurz zur Sicherheit, du hast M Dies so betrieben, ich habe ein A Die Kit, kann ich diese Einstellung auch bei A Dies anwenden ohne das die Kiste gleich in Flammen aufgeht?

Lieber @Vince96 könntest du bitte dazu noch kurz was sagen, ich meine aufgeschnappt zu haben das A dies mit weniger Spannung auskommen, hab noch nichts getestet werde ich in kommender Woche tun, denke für cl30 starte ich mal mit vddq 1.75v und vdd 1.85v und dann weiter erhöhen bis 1.95v das wär meine Grenze Wenn's damit dann nicht klappt Pech gehabt.



[Vince96]

Lieber @Vince96 könntest du bitte dazu noch kurz was sagen, ich meine aufgeschnappt zu haben das A dies mit weniger Spannung auskommen, hab noch nichts getestet werde ich in kommender Woche tun, denke für cl30 starte ich mal mit vddq 1.75v und vdd 1.85v und dann weiter erhöhen bis 1.95v das wär meine Grenze Wenn's damit dann nicht klappt Pech gehabt.

vddq braucht nicht zu hoch sein. Musst du nur dann anpassen um nicht über das Spannungsdelta von 300mV zu kommen. Zum benchen brauchst du mit C30 bei 8400 mit deinen Sticks locker 1.9V.
Ich habe das nicht mit M-Die sondern auch A-Die getestet.



[ollivetti]

Kurze Frage Mal wieder in die Runde:

Hat schon jemand Erfahrungen mit dem Kit hier gemacht?

Biwin Black Opal DW100 UDIMM 32GB Kit, DDR5-6400, CL28-35-35-72 ab € 145,99 (2025) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Biwin Black Opal DW100 UDIMM 32GB Kit, DDR5-6400, CL28-35-35-72 ✔ Produktinfo ⇒ Formfaktor: DDR5 DIMM 288-Pin • Modultyp: UDIMM Non-ECC (Unbuffered) • Datenrate: 6400MT/s • Module: 2x 1… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Von den Specs her Recht spannend.



[Sladen]

Kurze Frage Mal wieder in die Runde:

Hat schon jemand Erfahrungen mit dem Kit hier gemacht?

Biwin Black Opal DW100 UDIMM 32GB Kit, DDR5-6400, CL28-35-35-72 ab € 145,99 (2025) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Biwin Black Opal DW100 UDIMM 32GB Kit, DDR5-6400, CL28-35-35-72 ✔ Produktinfo ⇒ Formfaktor: DDR5 DIMM 288-Pin • Modultyp: UDIMM Non-ECC (Unbuffered) • Datenrate: 6400MT/s • Module: 2x 1… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Von den Specs her Recht spannend.

Listungsfehler.
Ist ein 6000 c28 Kit.



[LuxSkywalker]

Der Link zu Amazon geht auf 6000CL28 ^^



[ollivetti]

Listungsfehler.
Ist ein 6000 c28 Kit.

Meh, blöd. Kommt mir bekannt vor. 😂

Fast wie bei den KLEVV, wobei bei denen die Amazon-Beschreibung irreführend war.



[HardyEbw]

Ich kann nur wiederholen, dass ich ausschließlich CL26 von GSkill oder Teamgroup kaufen würde. 😉
Ansonsten bleib bei dem, was du hast.



[PeterPan62]

Ihr lässt einen keine Ruhe.
Erstmal 9800x3d bestellt.

Nackter RAM mit Lüfter direkt drauf wird reichen?
Das ganze sitzt auf Asus b650e-e auf bench table.



[Sladen]

Ihr lässt einen keine Ruhe.
Erstmal 9800x3d bestellt.

Nackter RAM mit Lüfter direkt drauf wird reichen?
Das ganze sitzt auf Asus b650e-e auf bench table.

Reicht.
So hab ich 8400 stable am laufen gehabt.



[Tatilica]

Reicht.
So hab ich 8400 stable am laufen gehabt.

Did H24 need CA CK CS groupB=60 & ODT=43.6 setup, like H16 6000C26 Neo's to be stable 8400+ for Asus?



[Sladen]

Did H24 need CA CK CS groupB=60 settings, like H16 6000C26 Neo's to be stable 8400+GearOFF for Asus?

No.
No Group B and no cpu on die Termination.
Everything Auto.



[Tatilica]

No.
No Group B and no cpu on die Termination.
Everything Auto.

Great, so Here these Neo's should be either my smart move for MPower, cuz MSI mobos are lack of visible groupB in Bios neither one of DDR BUS config sections Thanks



[Tatilica]

Hey @Vince96 did you ever manage stable with these DR Neo's M-die 6000+GearOFF, needed for one rookie, any attached ZenT appreciated, thx in advance



[Vince96]

Hey @Vince96 did you ever manage stable with these DR Neo's M-die 6000+GearOFF, needed for one rookie, any attached ZenT appreciated, thx in advance
Anhang anzeigen 1139465

I think you mixed something up. I have never owned such a Kit. Back in the Zen4 days, I only had one DR kit from Corsair.



[Holzmann]

Wo unter Timing Control im Asus Bios findet man TPHYWRL und TCWL ?



[webwilli]

Suche im Bios benutzen

ARdPtrInitVal



[PeterPan62]

Wo unter Timing Control im Asus Bios findet man TPHYWRL und TCWL ?

GPT in 15 sec.
„
Die beiden Werte TPHYWRL (Write Leveling Timing) und TCWL (CAS Write Latency) gehören zu den DRAM-Timings im ASUS-BIOS.


Wo genau sie zu finden sind, hängt stark vom Mainboard (Intel vs. AMD, ROG vs. TUF, usw.) und der BIOS-Version ab, aber allgemein gilt:

1. Pfad im ASUS-BIOS (typisch bei ROG/Strix Boards):
   • Advanced Mode (F7)
   • Extreme Tweaker → DRAM Timing Control
   • Dort gibt es mehrere Untergruppen wie Primary Timings, Secondary Timings und Third Timings.
   • TCWL findest du meist unter den Primary Timings, direkt in der Nähe von tCL, tRCD, tRP.
   • TPHYWRL steckt meist bei den Third Timings oder unter Miscellaneous Timings (je nach BIOS).
2.

3. Hinweis:
   • Manche ASUS-BIOS-Versionen blenden „exotische“ Timings (wie TPHYWRL) erst ein, wenn man “Tweaker’s Paradise” oder “Advanced Timings” aktiviert.
   • In manchen BIOS-Menüs heißen die Punkte leicht anders, z. B. „DRAM CTRL Timing“ oder „Memory Training Timings“.

👉 Frage: Welches ASUS-Mainboard und welche Plattform (Intel Z790, AMD X670, usw.) nutzt du? Dann kann ich dir den exakten Menüpunkt nennen.
