Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

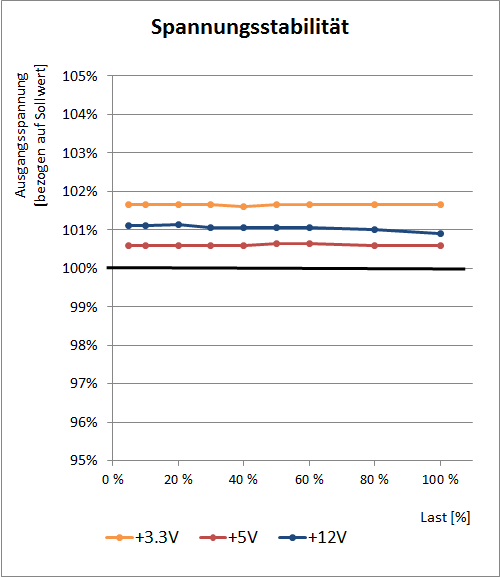

spannung

Alle drei betrachteten Ausgangsspannungen zeigen sich bei steigender Last äußerst stabil. Die Nebenspannungen bleiben dabei fast perfekt konstant. Die 12V-Schiene fällt zwischen 5 Prozent und 100 Prozent Last nur um ca. 0,2 Prozent ab, was ebenfalls ein außergewöhnlich niedriger Wert ist. Alles in allem wieder eine Top-Performance von Seasonic.

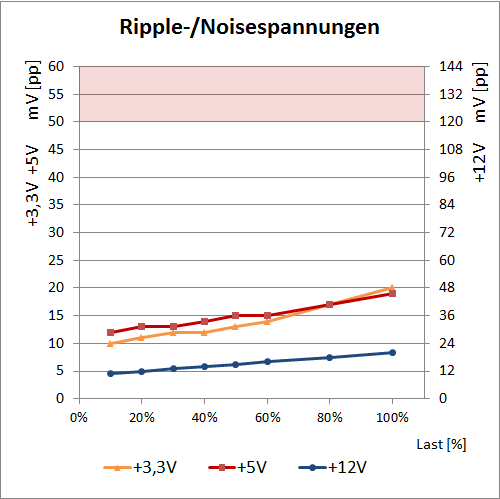

ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls sehr gut aus. Mit maximalen Schwankungswerten von ca. 20 mV(pp) auf 3,3 Volt und 19 mV(pp) auf 5 Volt zeigt das Seasonic sehr niedrige Werte. Auf 12-Volt-Seite kann das X-850 KM3 mit einem maximalen Wert von 20 mV(pp) ebenfalls voll überzeugen. Hier kann das X-850 KM3 zwar keine neuen Bestwerte setzen, aber die sehr gute Performance früherer Serien fortführen.

Das X-850 KM3 kann in Sachen Spannungsstabilität klar an die "Tradition" der bisherigen X- und Platinum-Series-Modelle anknüpfen und zeigt hier eine sehr gute Performance.
