Seite 4: BIOS und BMC/IPMI

Werfen wir einen Blick in das BIOS bzw. auf die Management-Funktionen des ASRock Rack SPC621D8-2L2T. Während des Post-Vorgangs kann dieses einfach aufgerufen werden und zeigt sich ohne das inzwischen im Endkundenbereich übliche Schnick-Schnack. Im Falle des ASRock Rack SPC621D8-2L2T ist das BIOS aber eben auch über den BMC zugänglich.

ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T

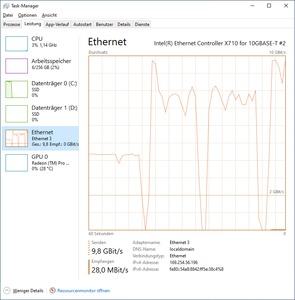

ASRock Rack SPC621D8-2L2T - Netzwerk-Datendurchsatz

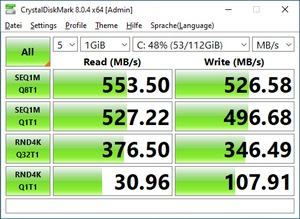

ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz
ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz
ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz

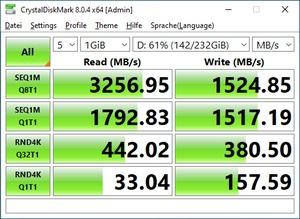

ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)

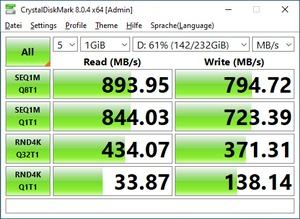

ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)

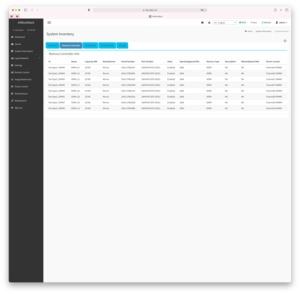

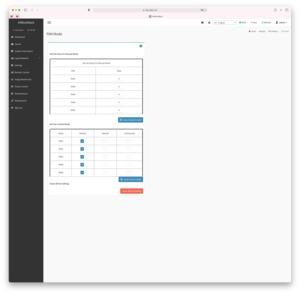

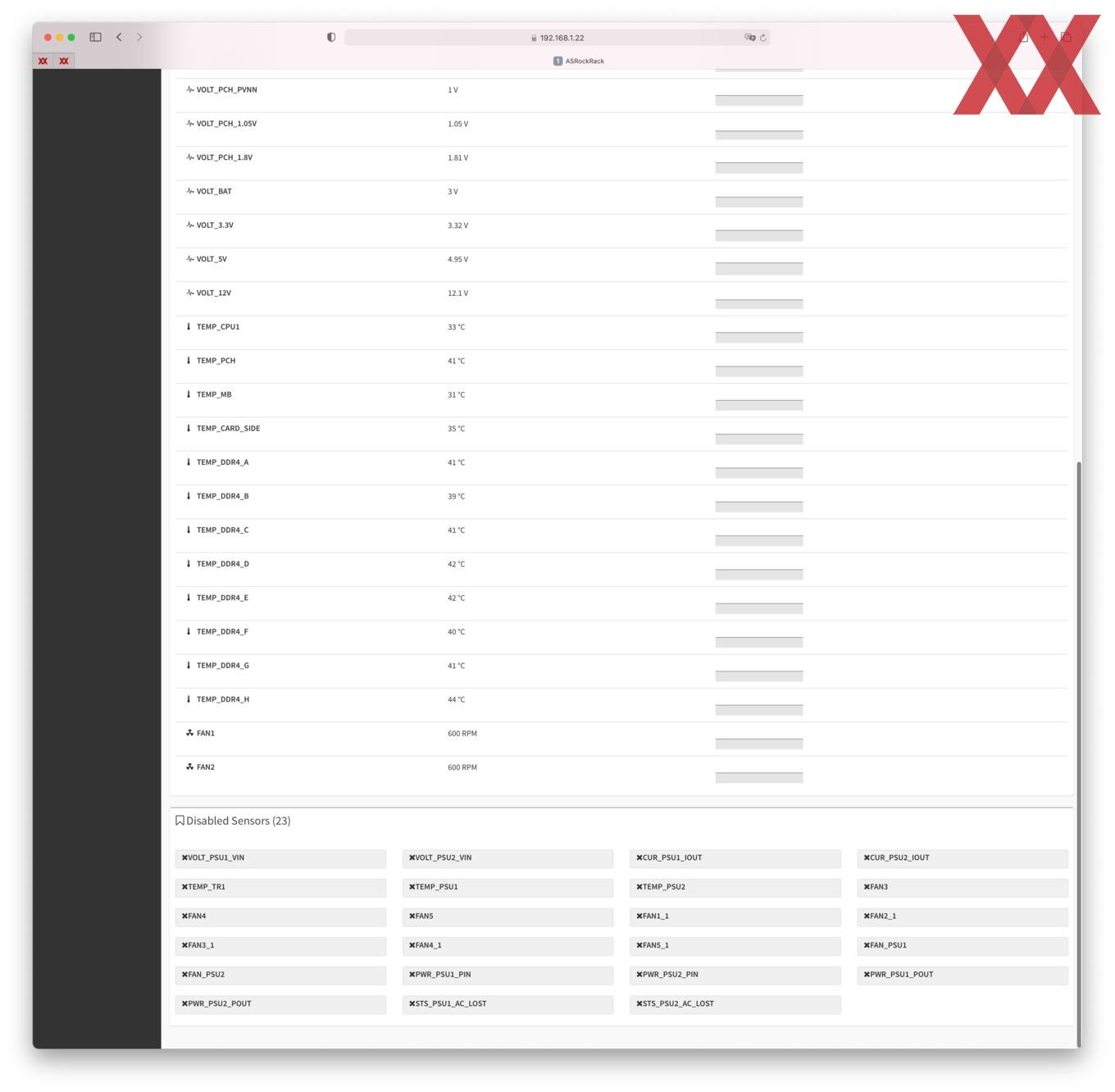

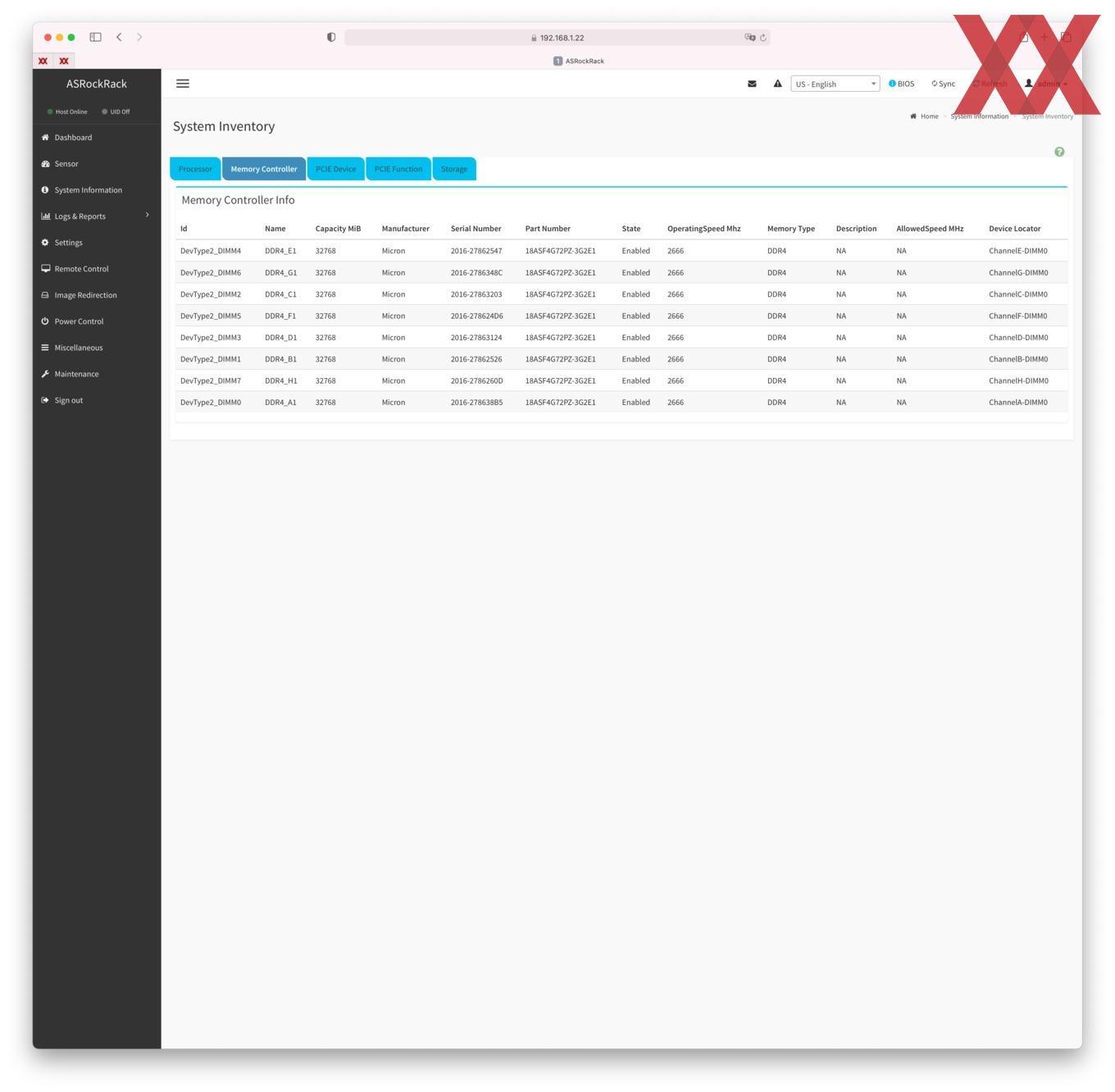

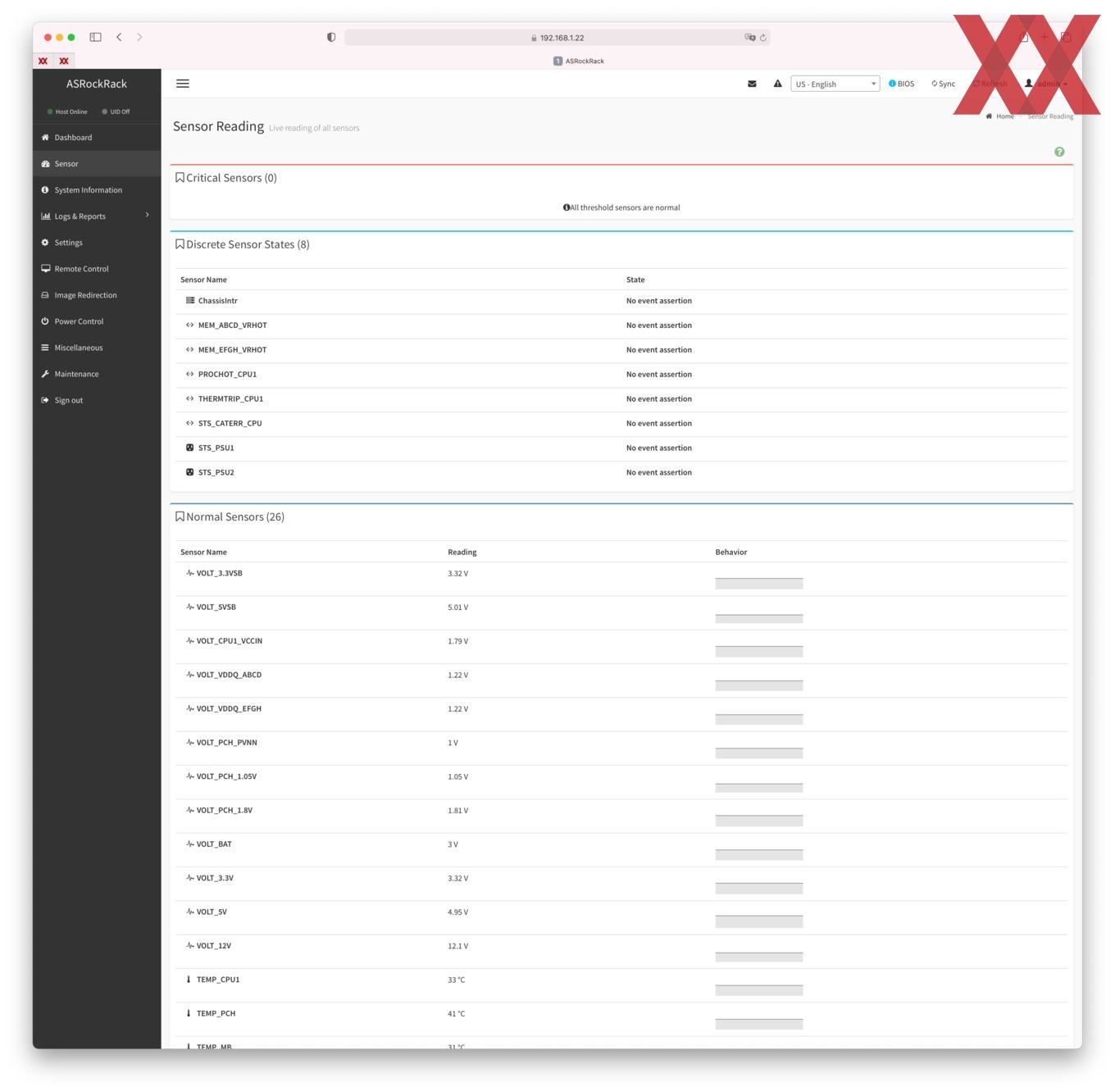

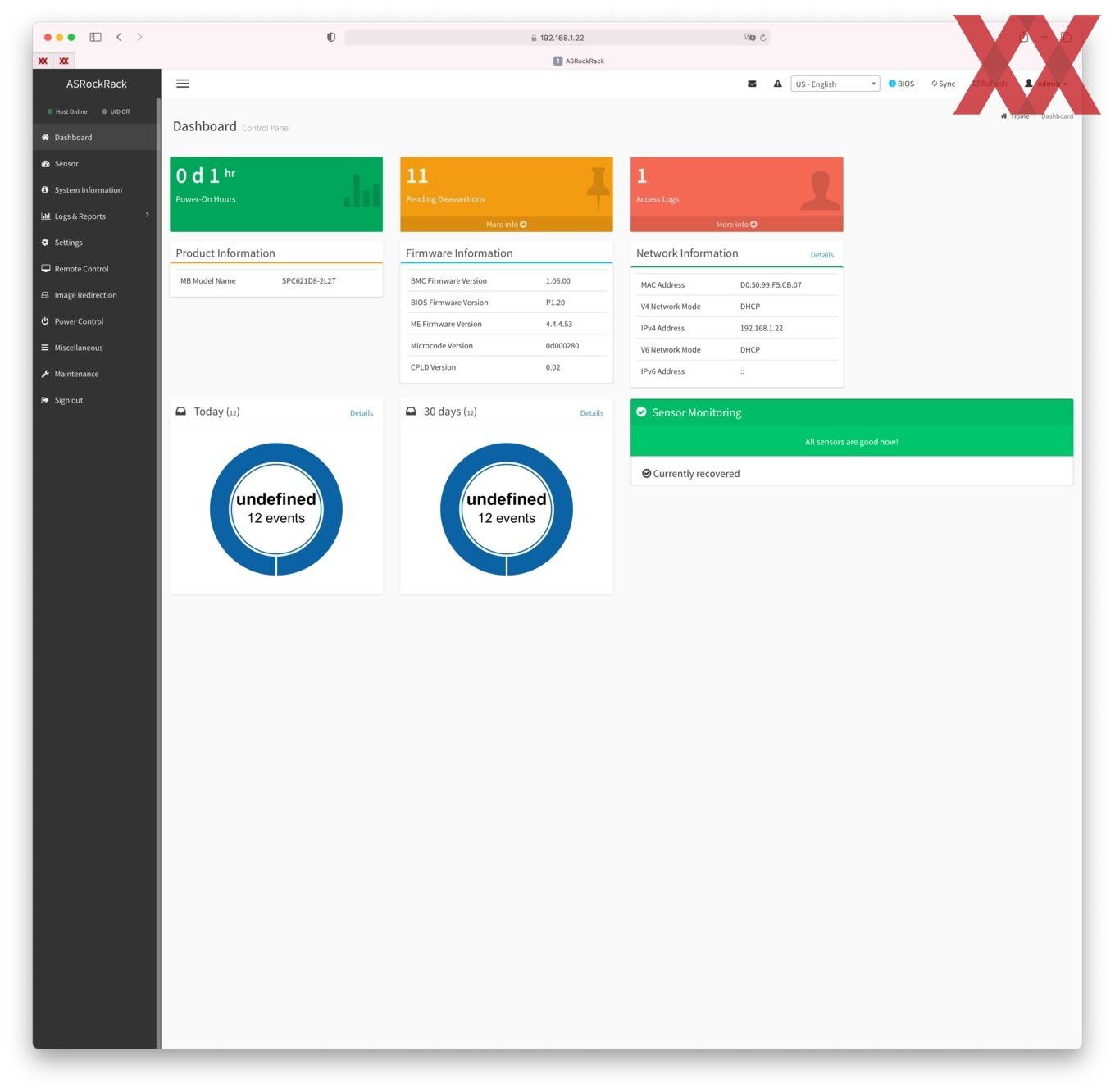

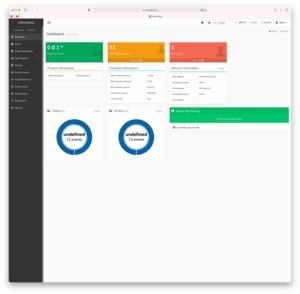

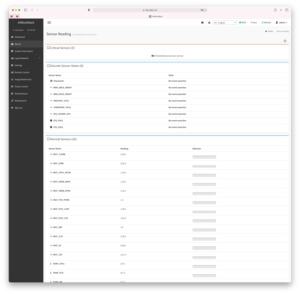

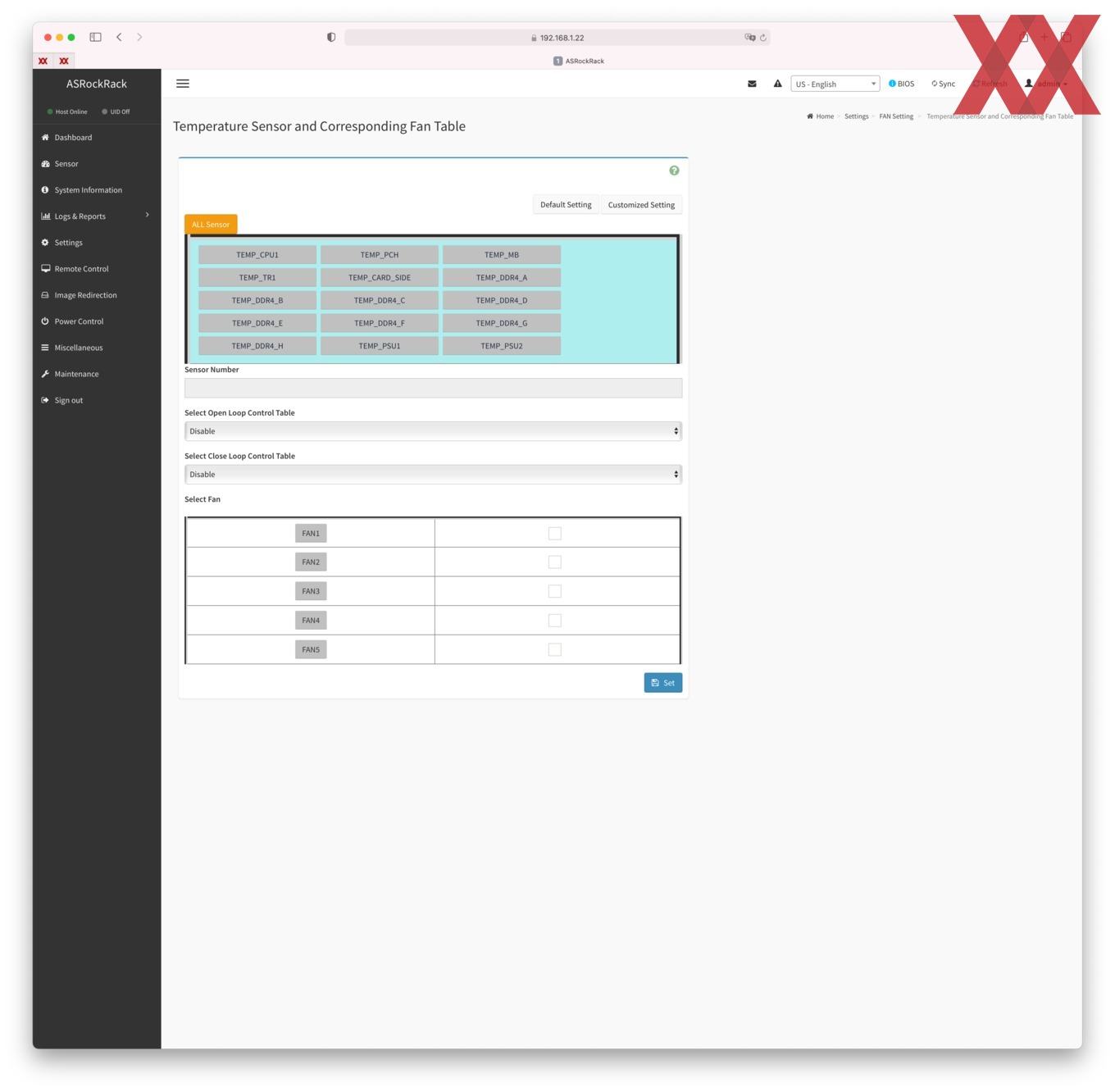

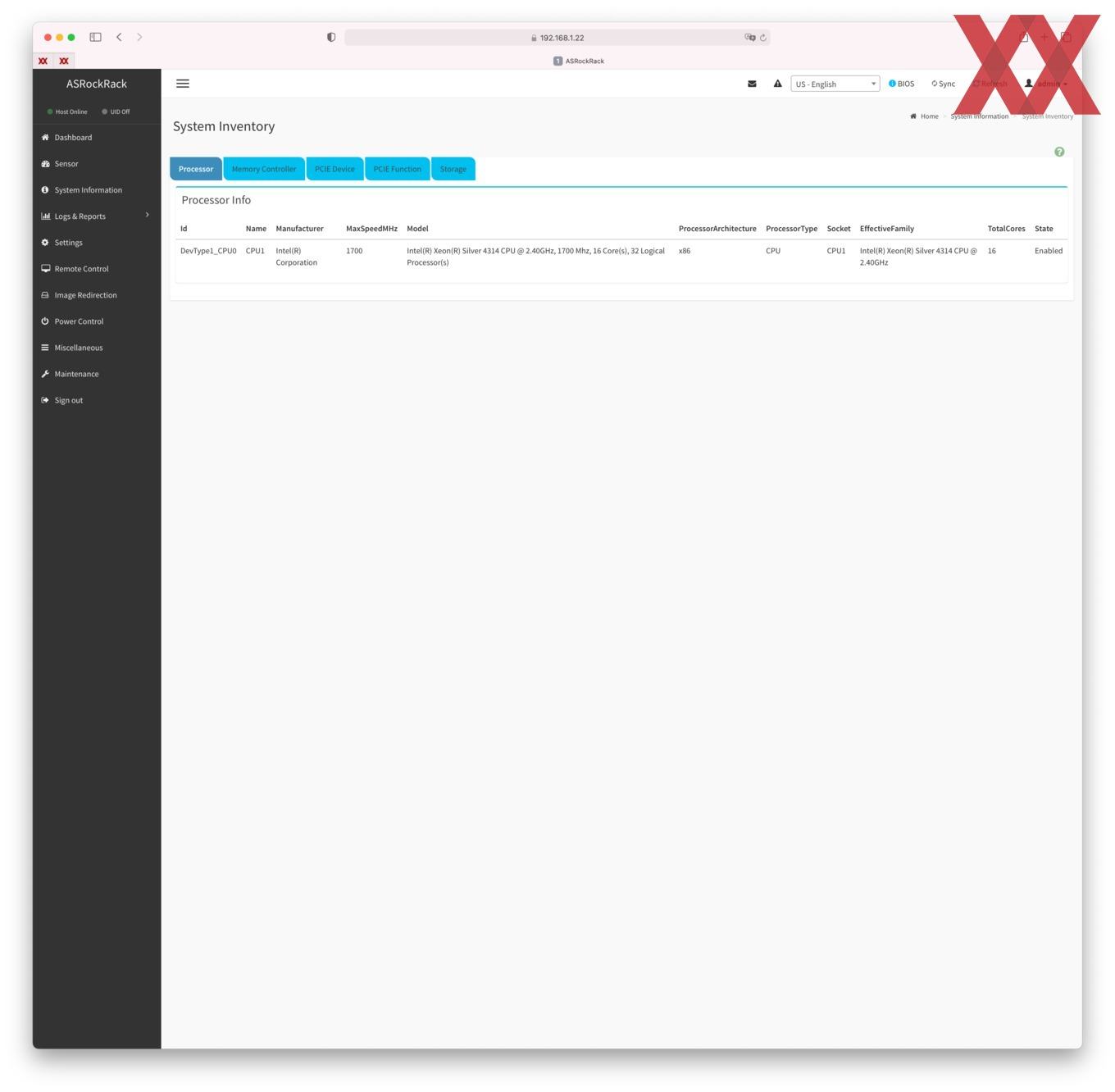

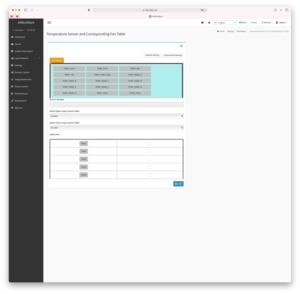

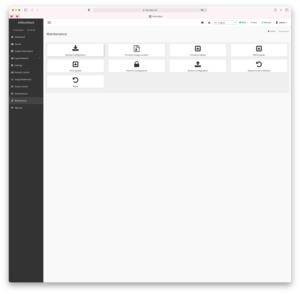

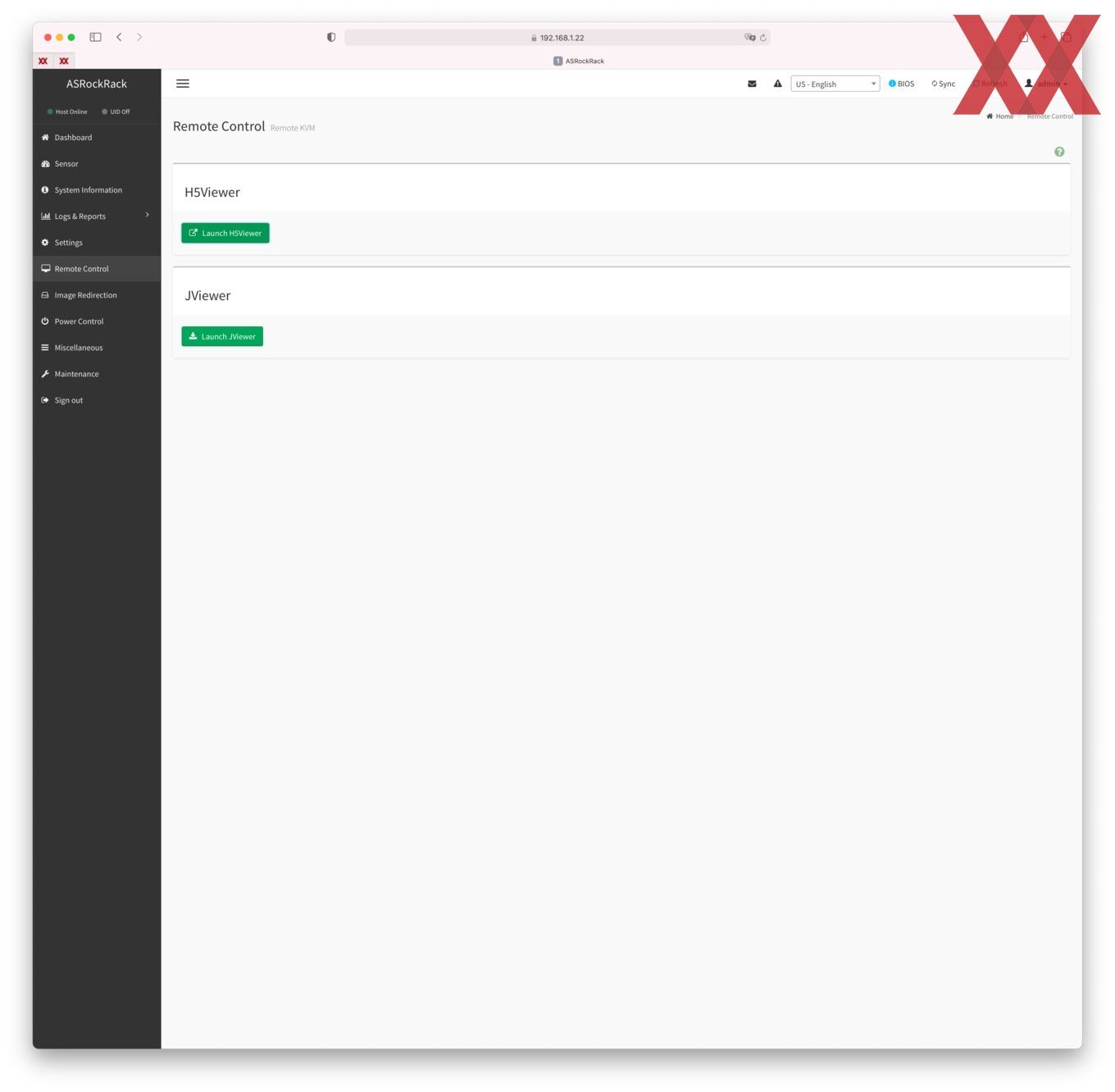

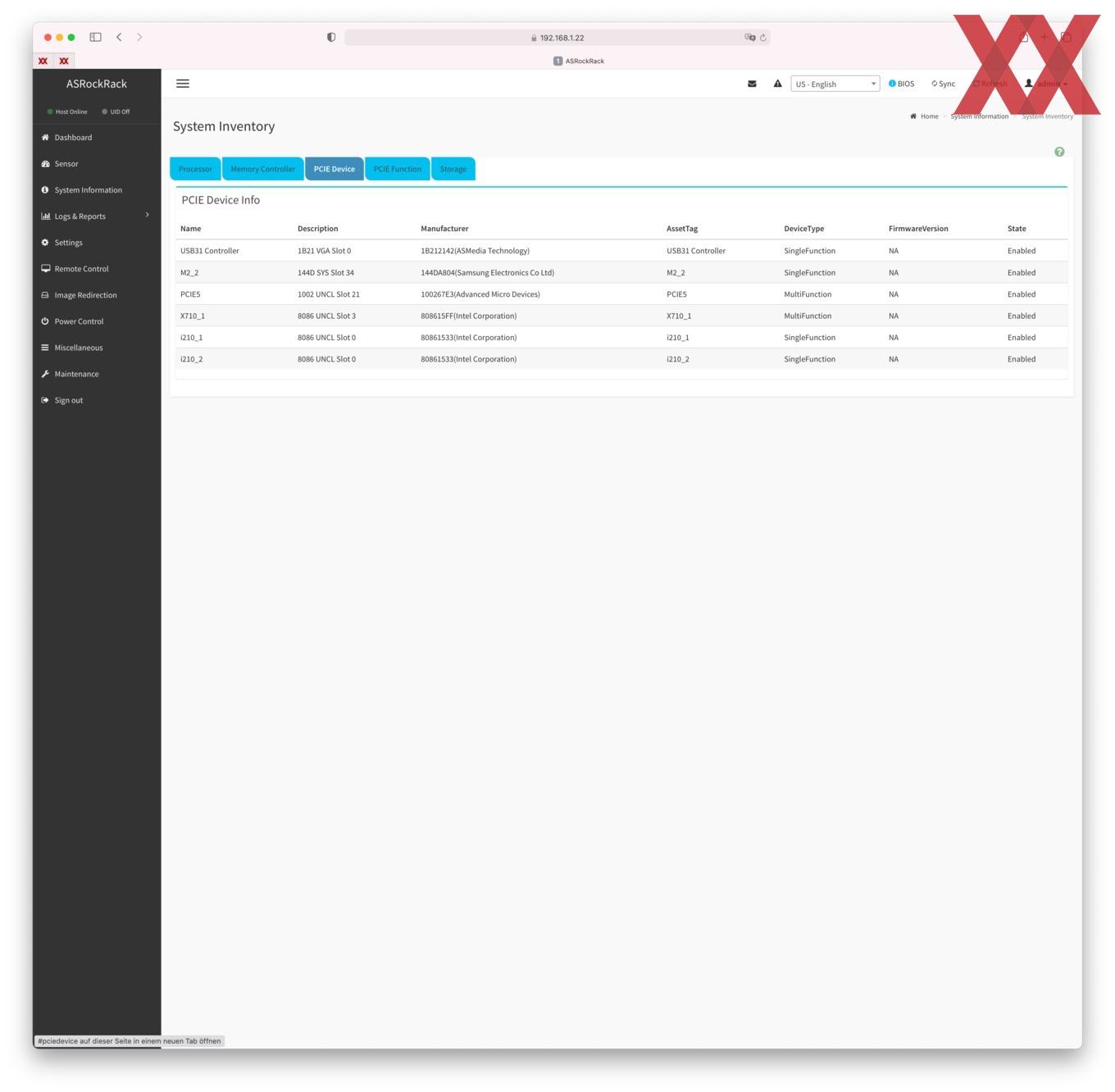

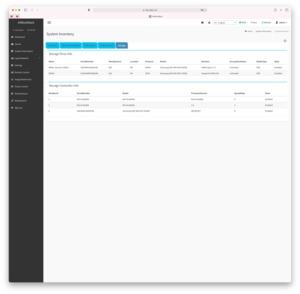

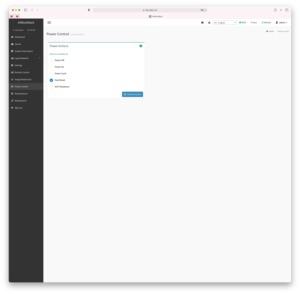

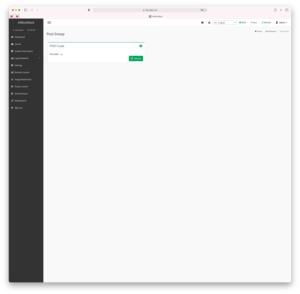

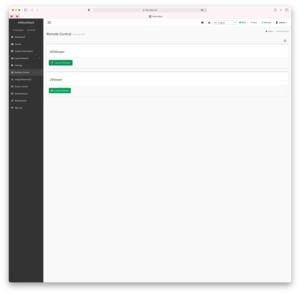

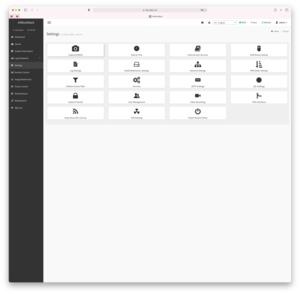

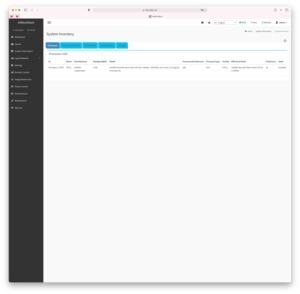

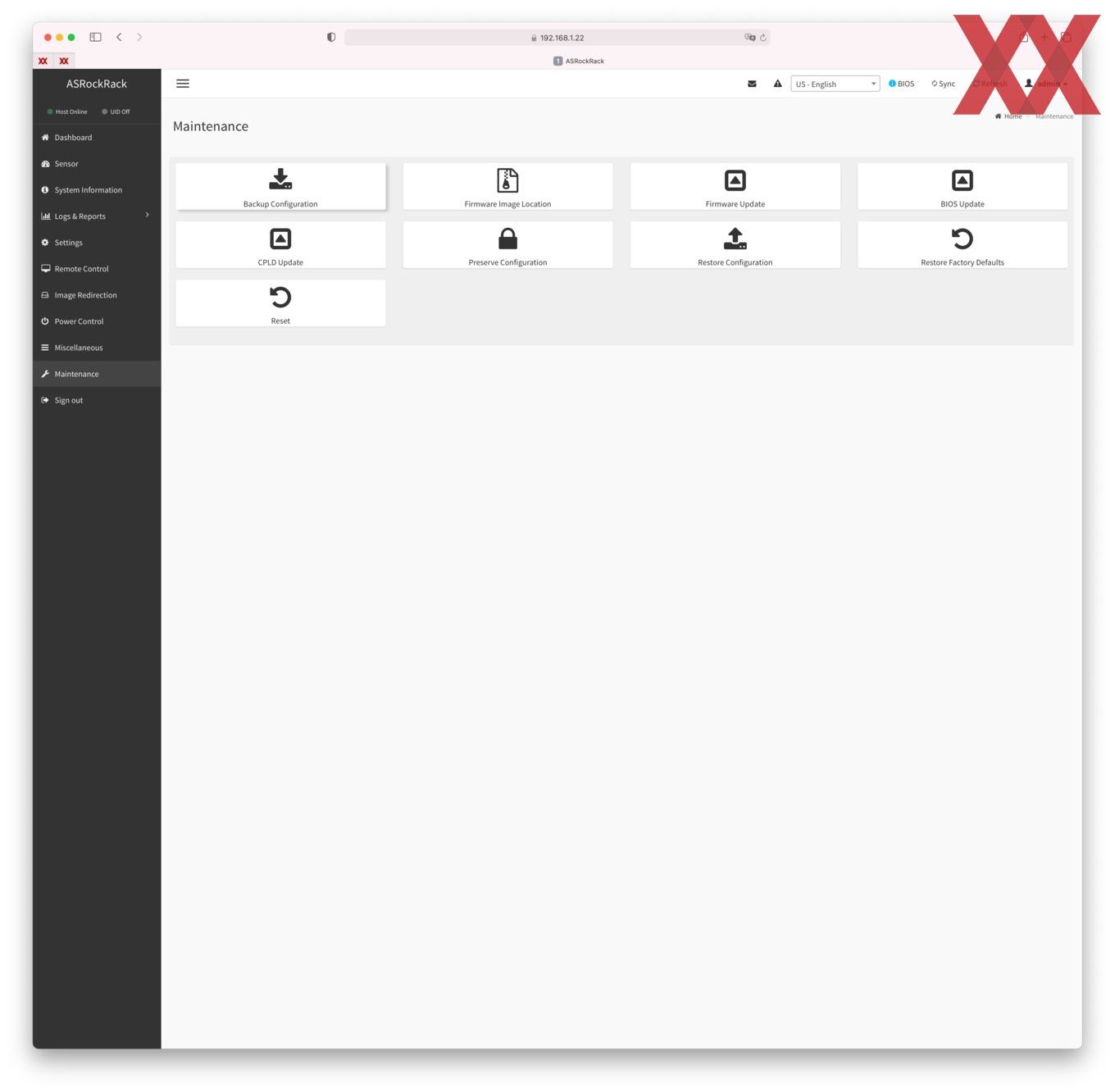

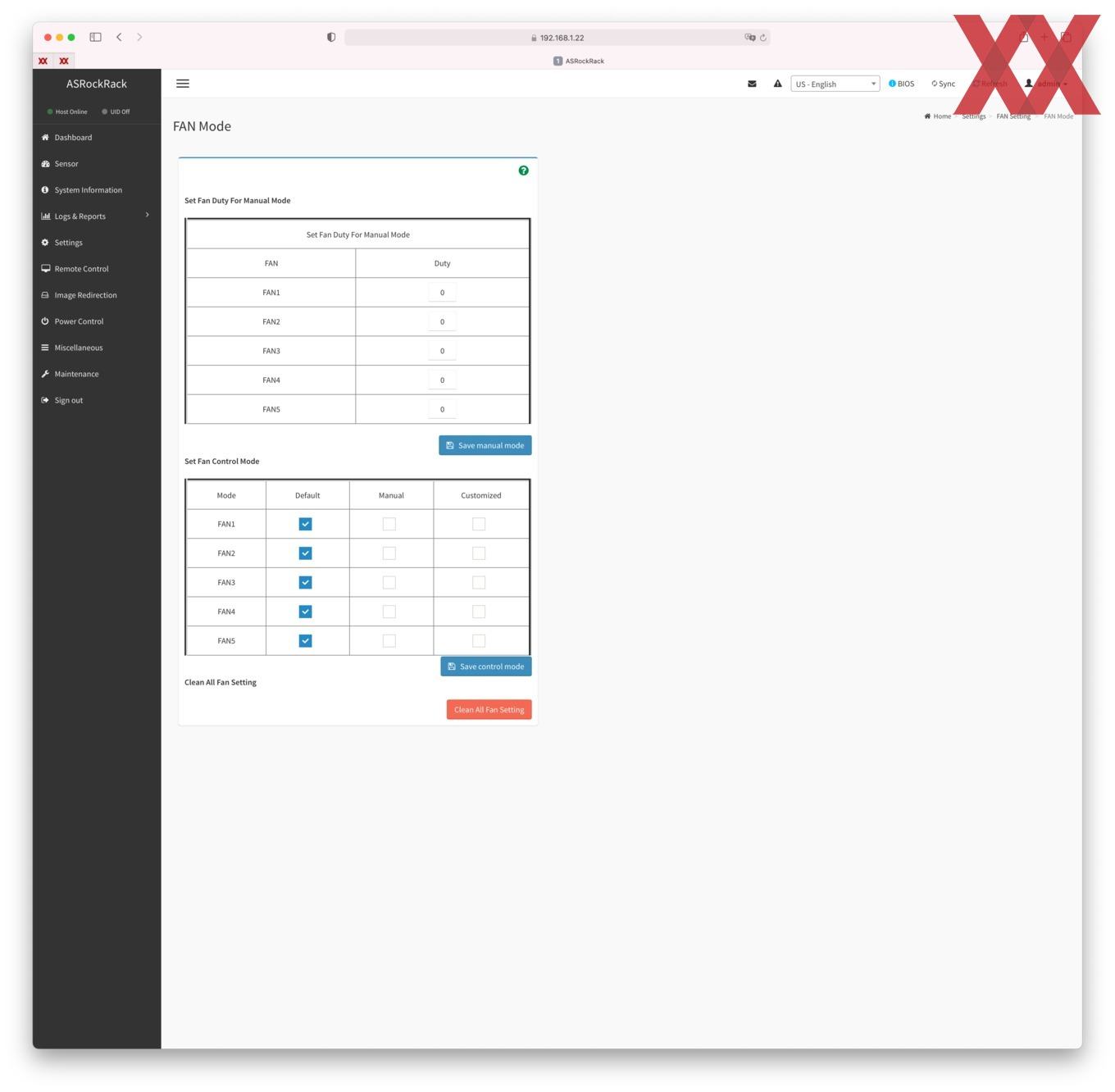

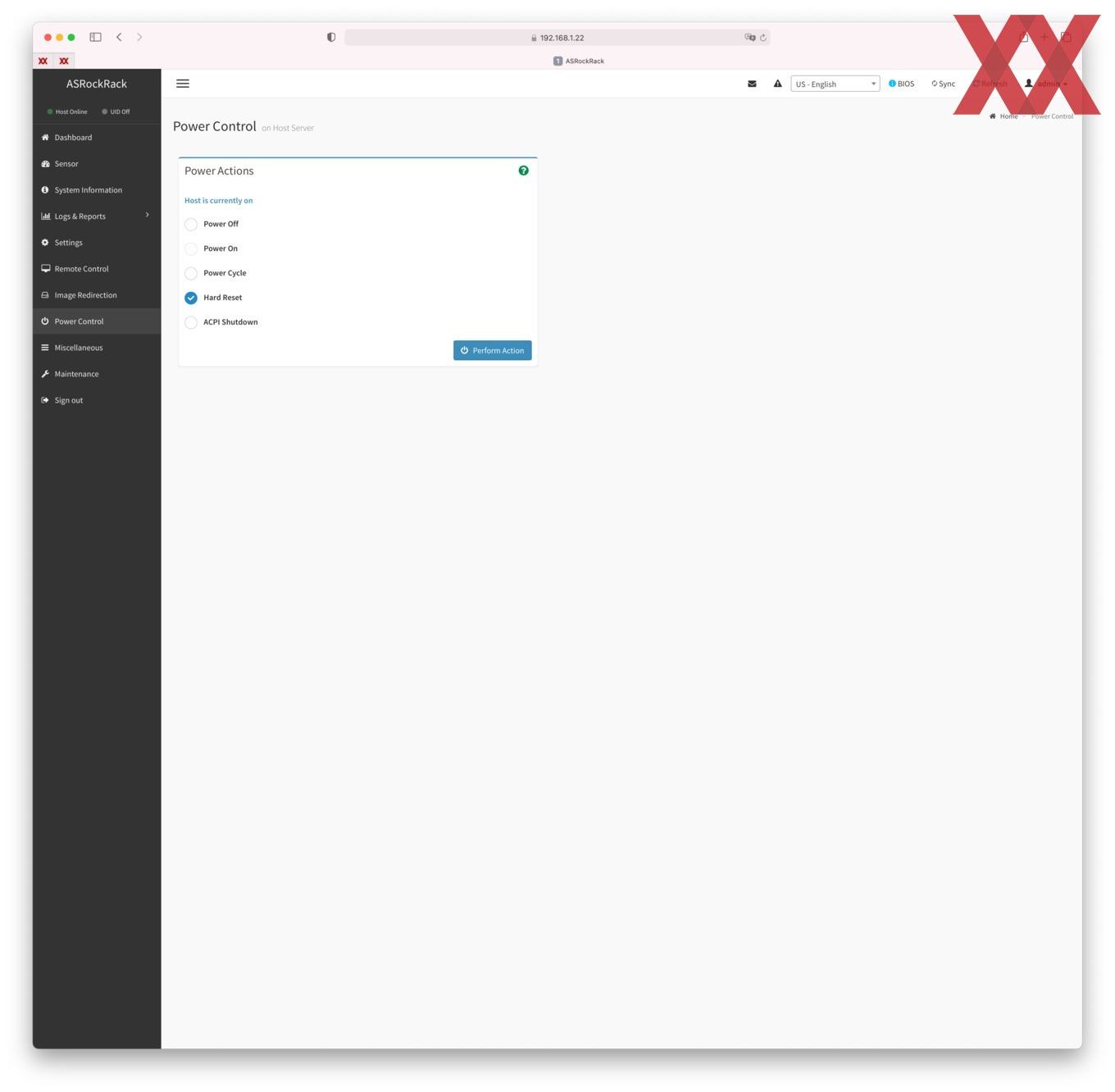

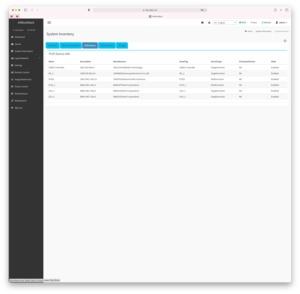

Über das Intelligent Platform Management Interface (IPMI) ist die Steuerung der wichtigsten Komponenten auch ohne physischen Zugriff auf das System möglich. Auch ein Monitor muss nicht angeschlossen sein. Neben der Überwachung der verschiedenen Sensoren ist es darüber auch möglich, die verbaute Hardware zu identifizieren und ein Firmware/BIOS-Update durchzuführen. Selbst ein- und ausschalten kann man das darüber angeschlossene System.

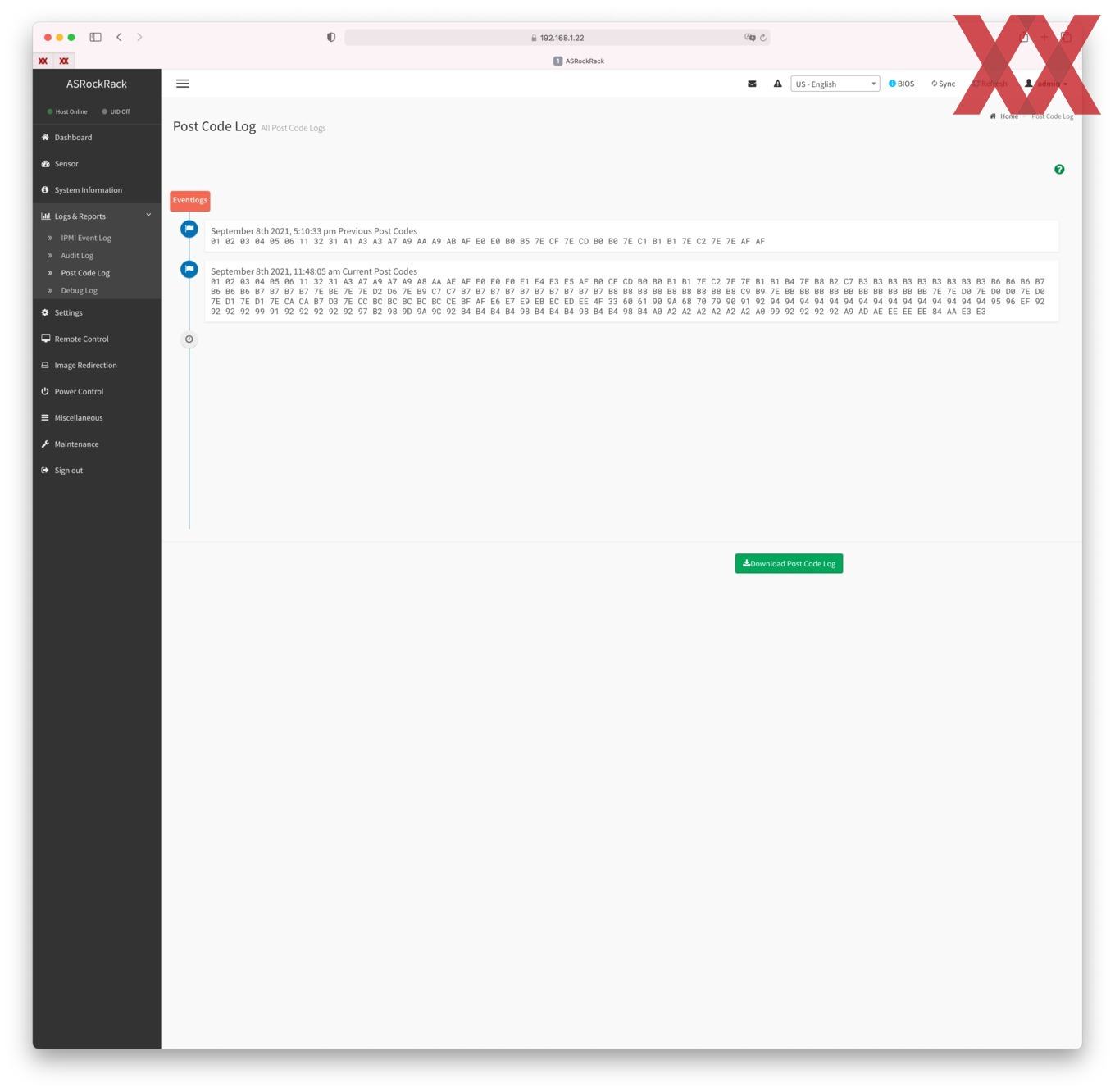

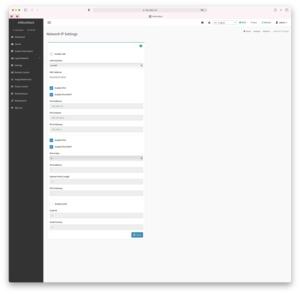

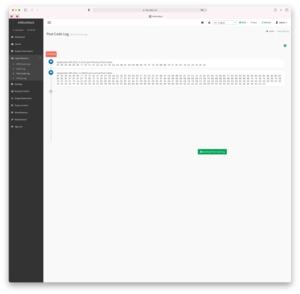

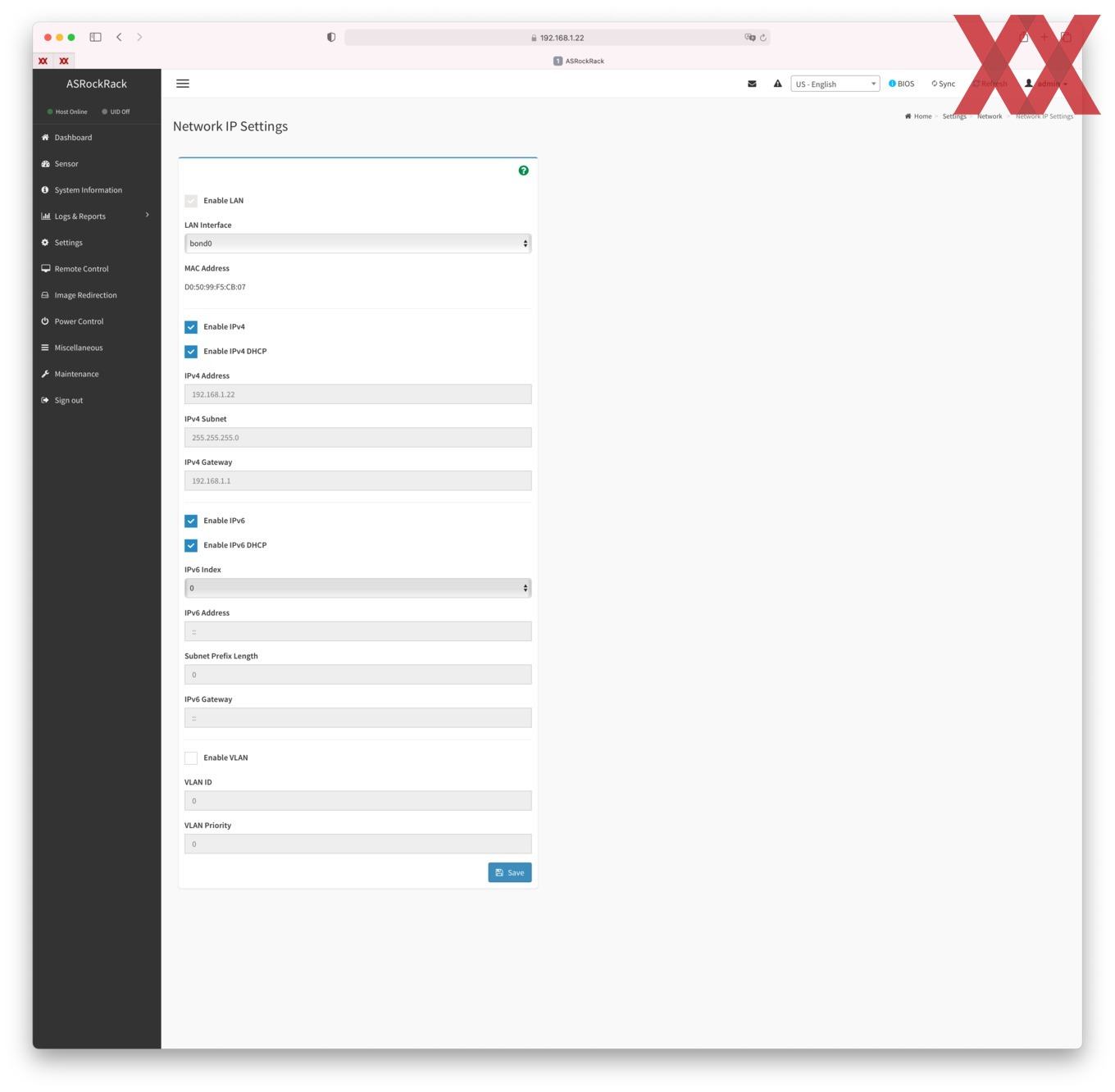

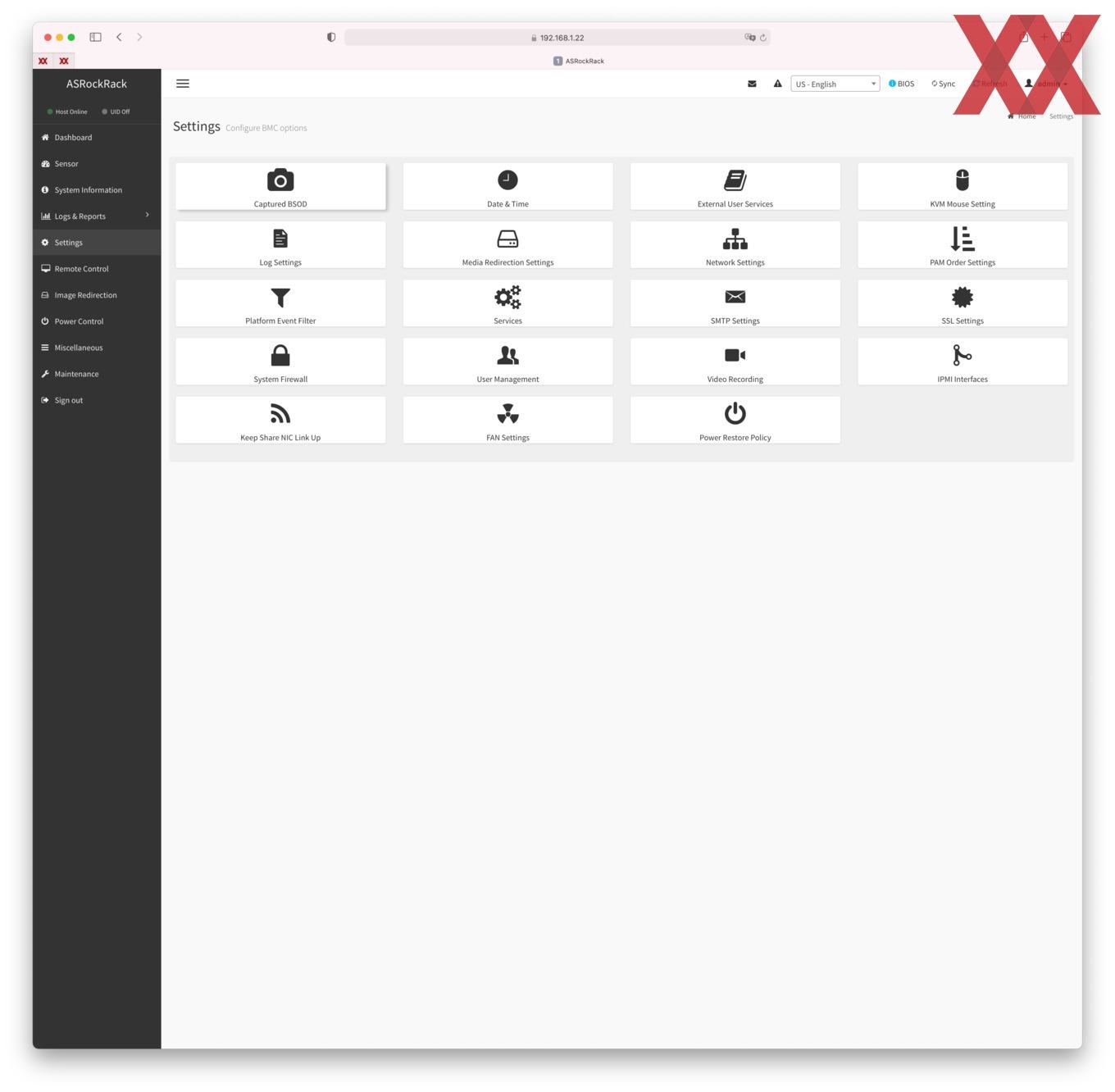

Aber es ist auch möglich, die Netzwerk-Komponenten und Dienste anzusteuern und Einstellungen vorzunehmen. Das Protokoll liefert Einträge, falls es zu Fehlern gekommen ist. Somit lassen sich Gründe für Neustarts und Abstürze eventuell identifizieren.

ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T
ASRock Rack SPC621D8-2L2T - Netzwerk-Datendurchsatz
ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz
ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz
ASRock Rack SPC621D8-2L2T - SATA-Datendurchsatz
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_1)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)
ASRock Rack SPC621D8-2L2T - NVMe-Datendurchsatz (M.2_2)

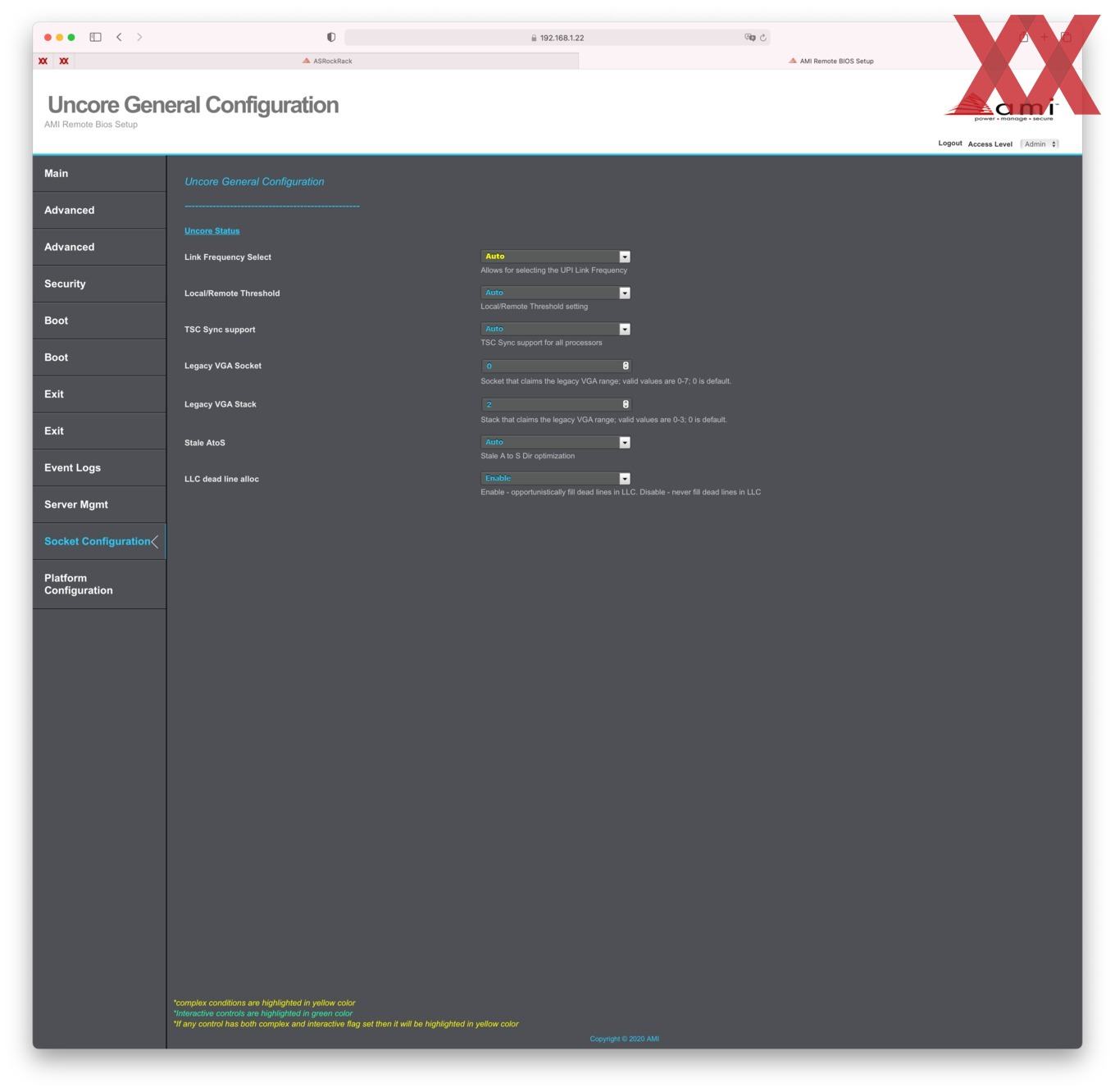

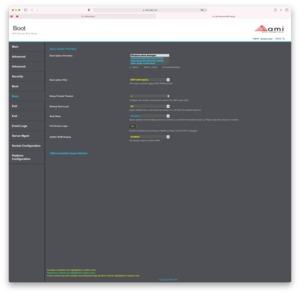

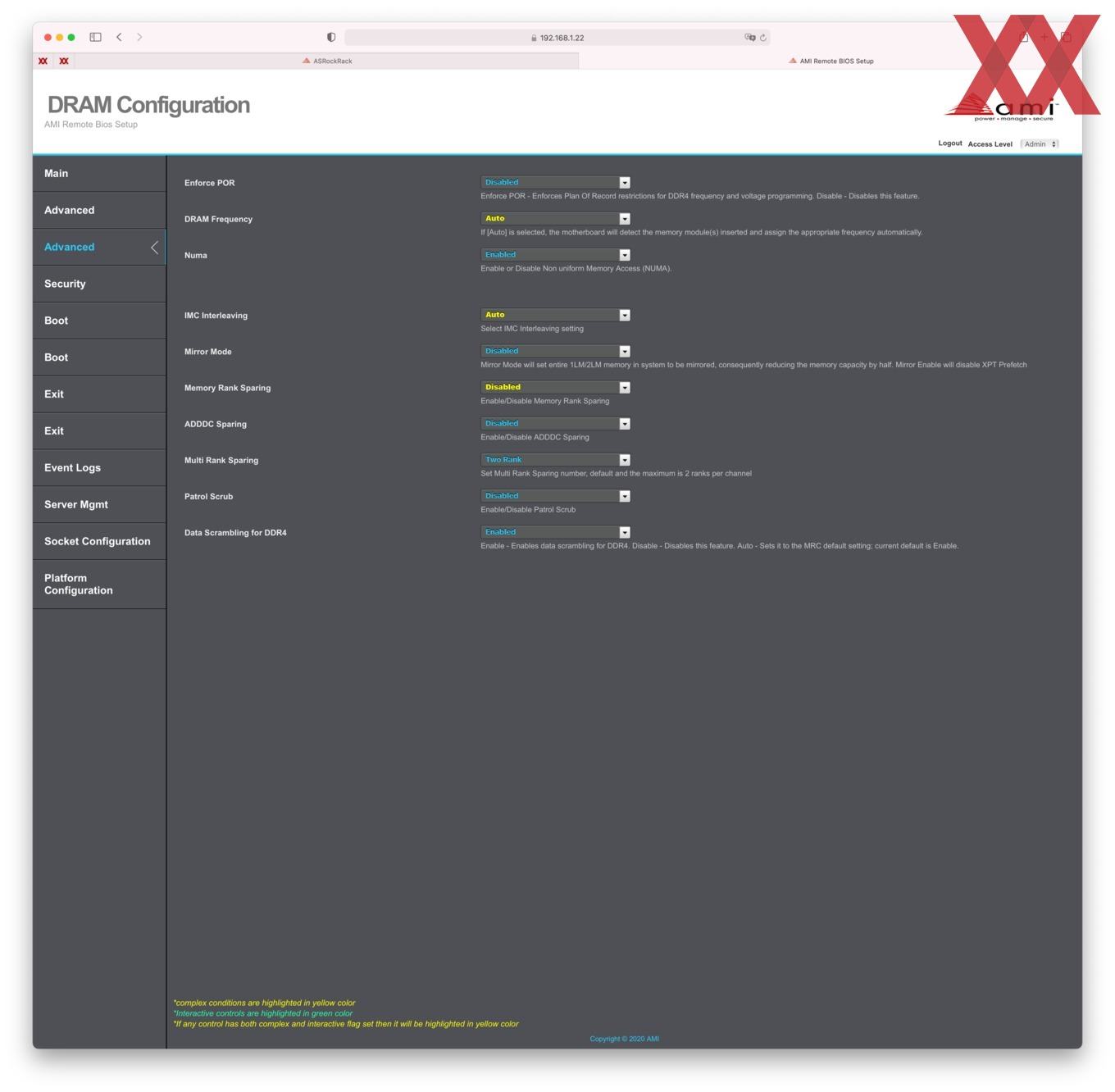

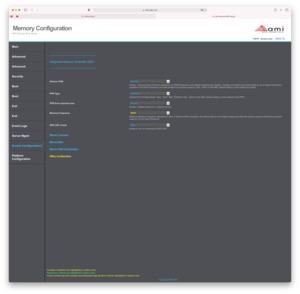

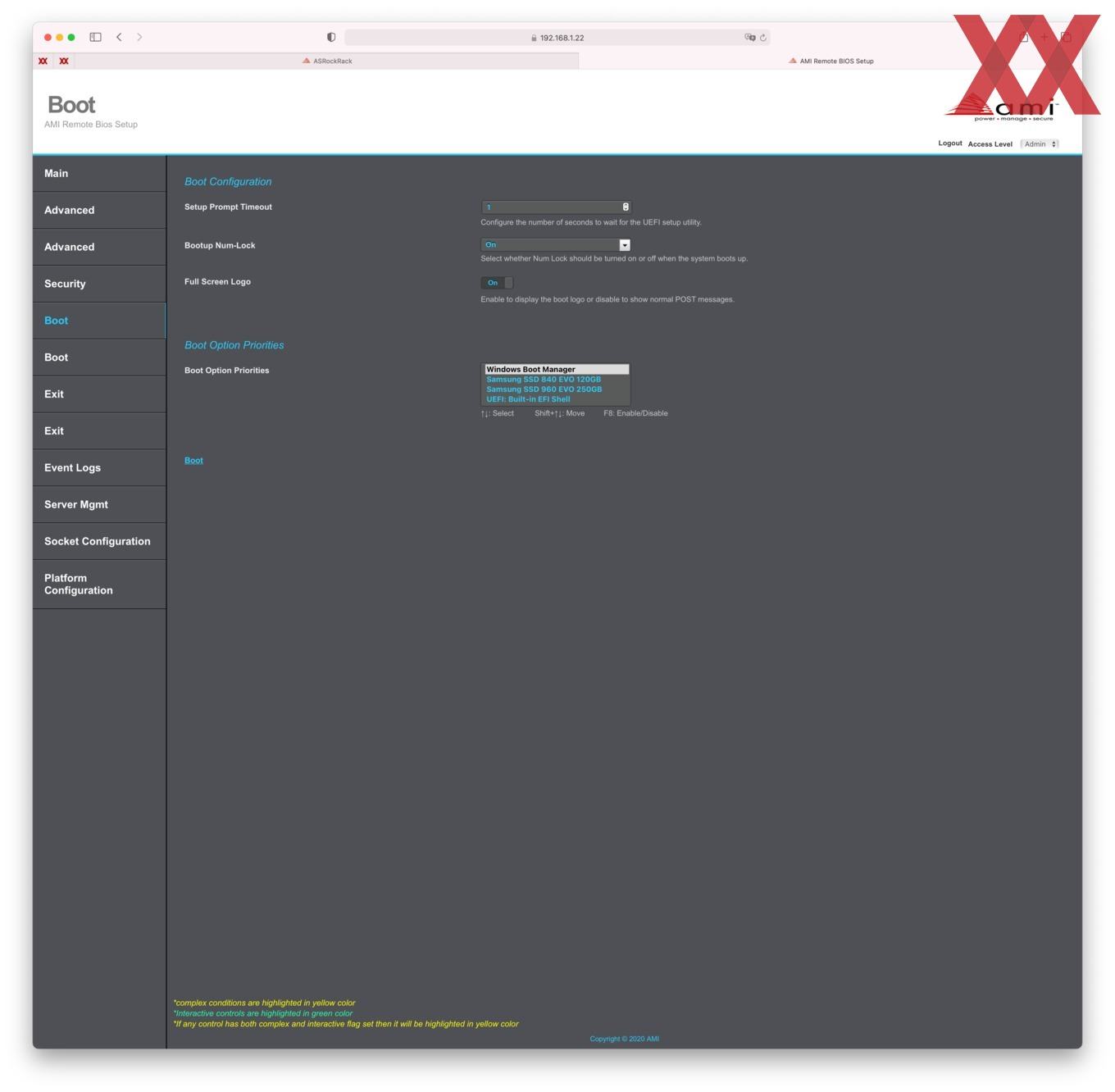

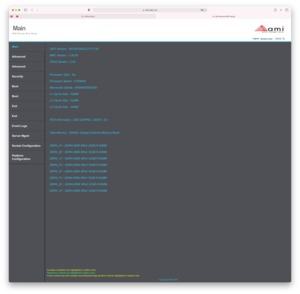

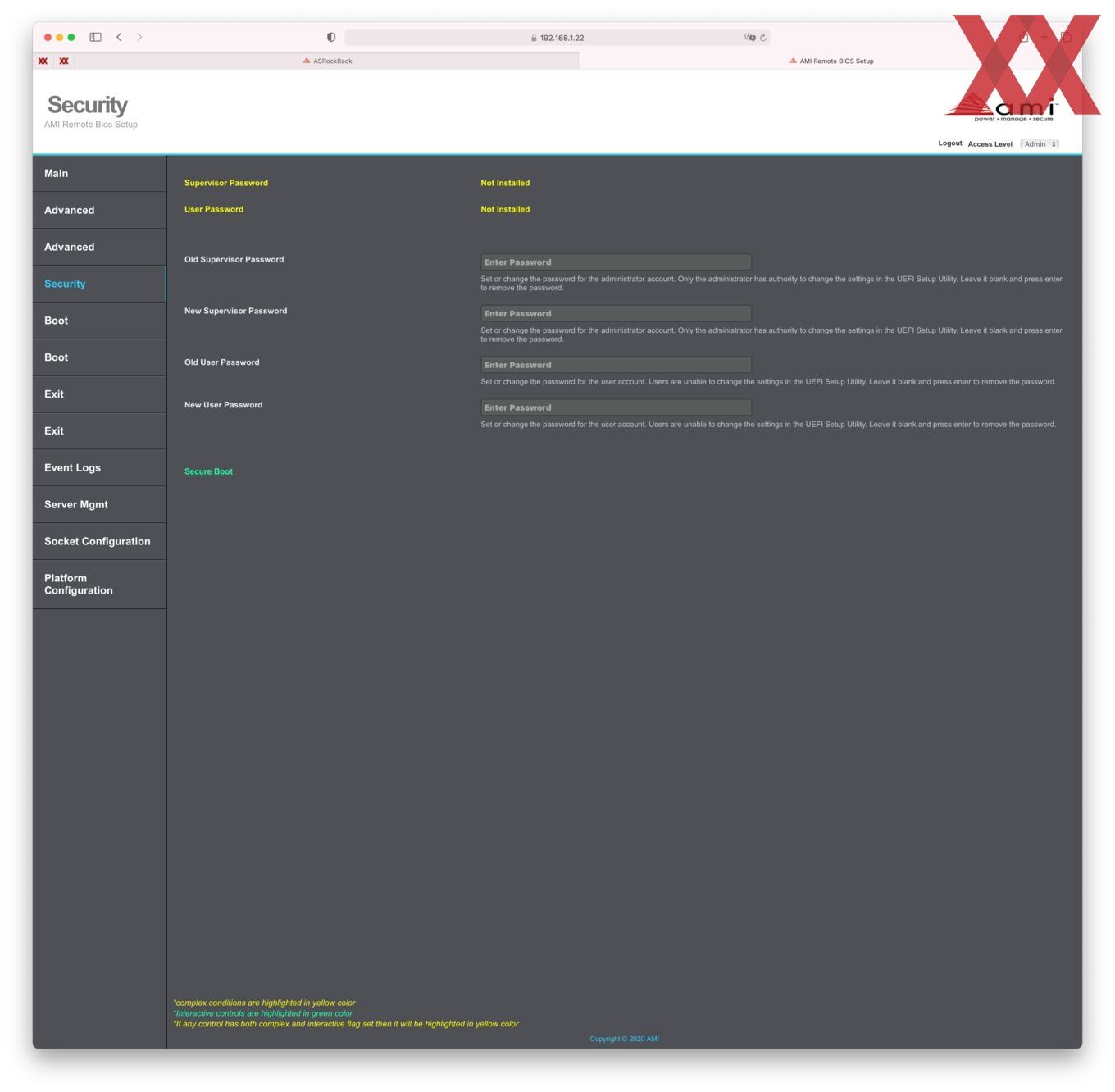

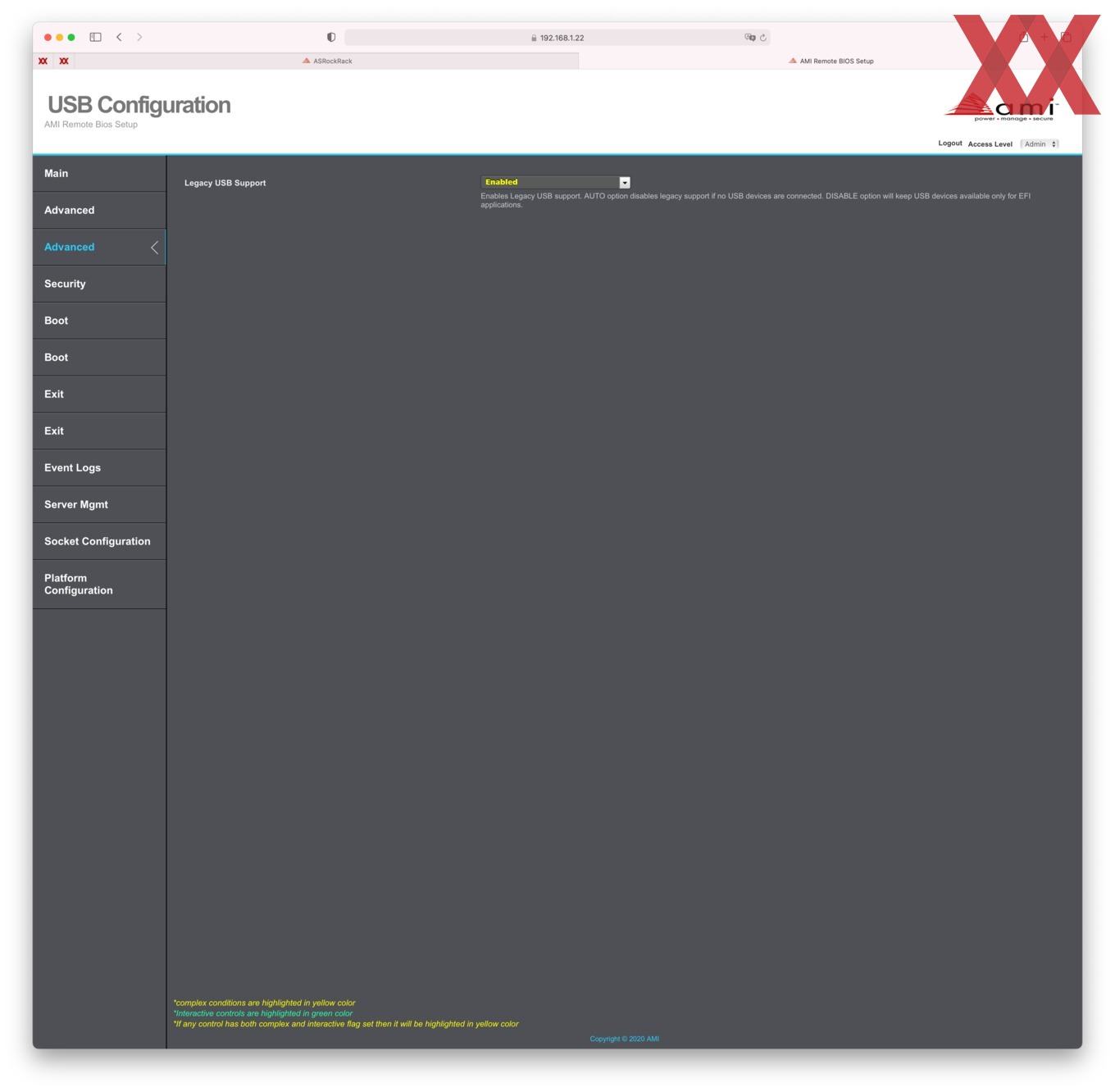

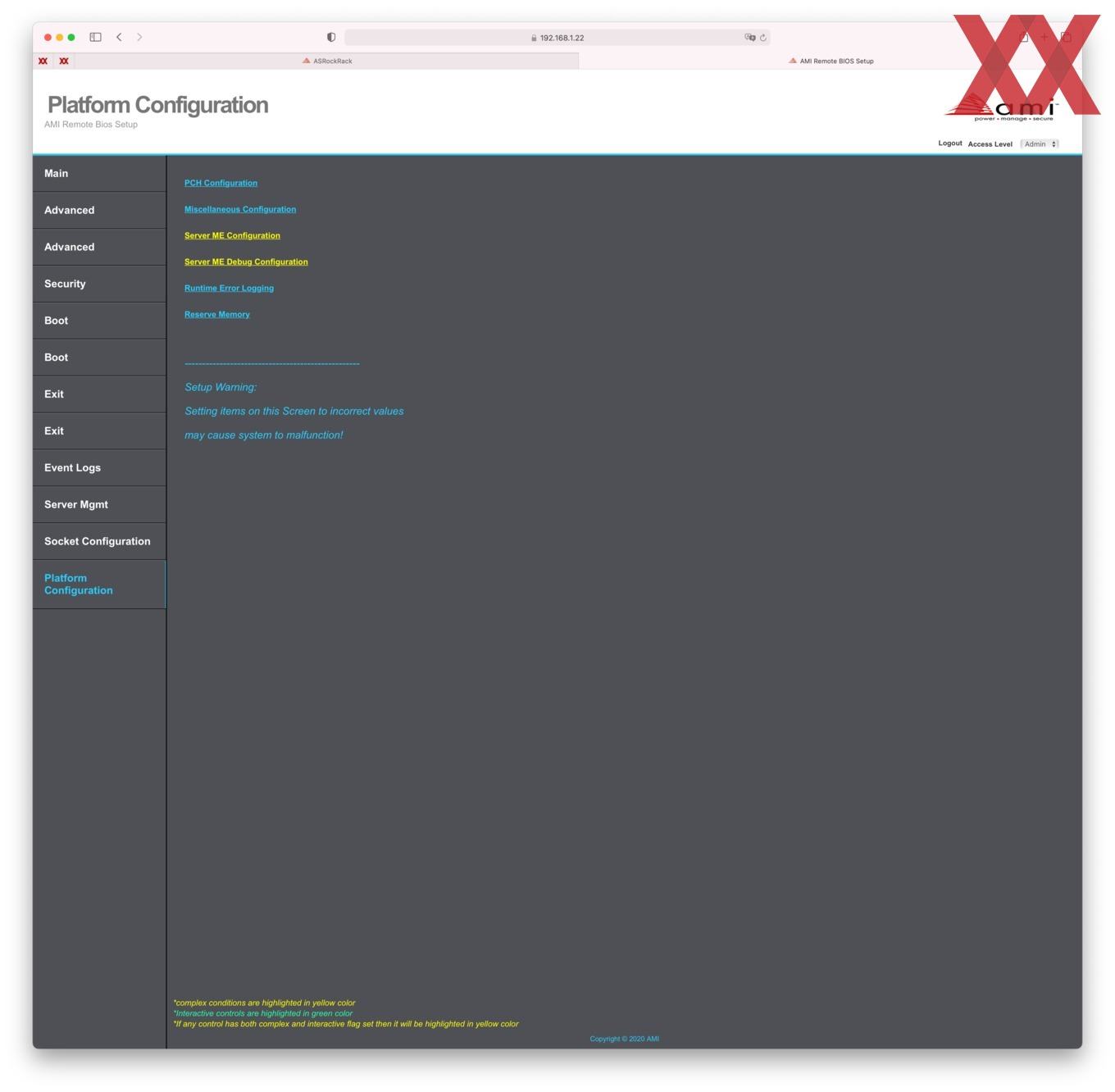

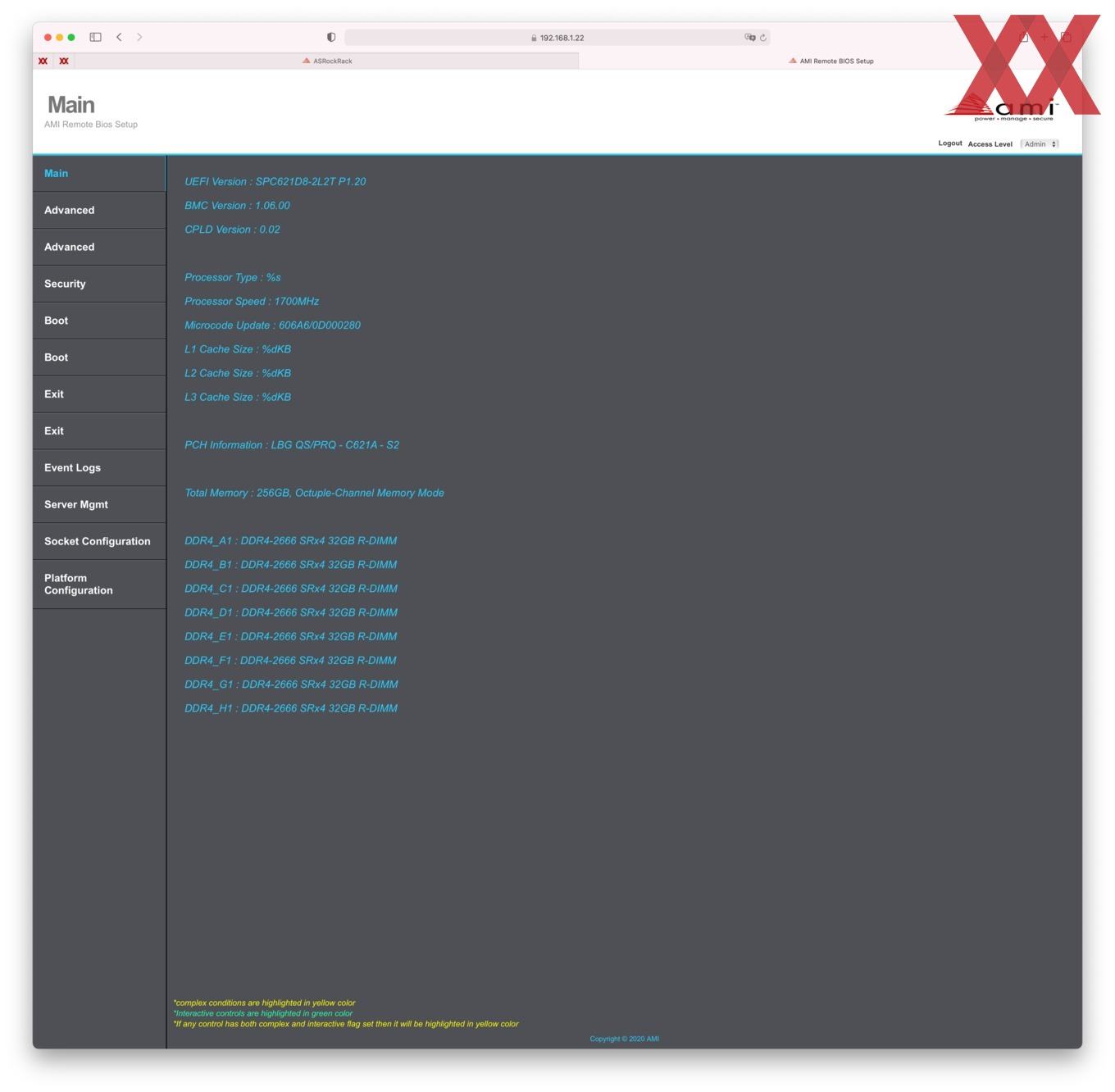

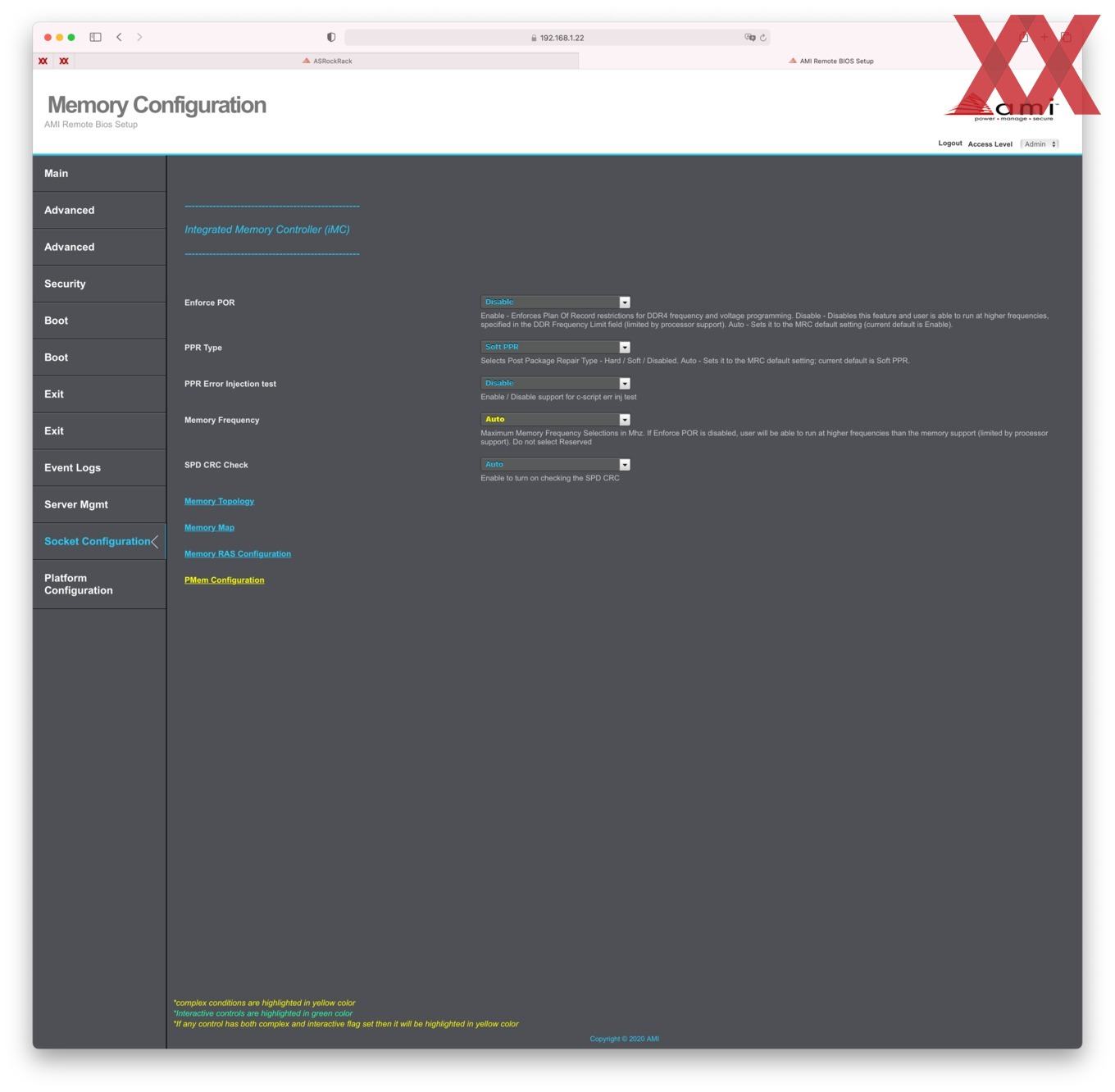

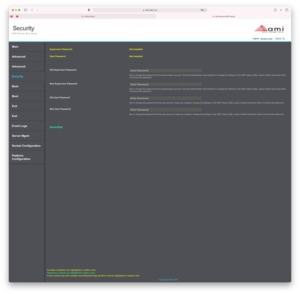

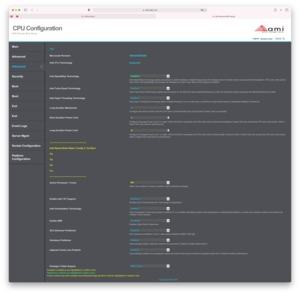

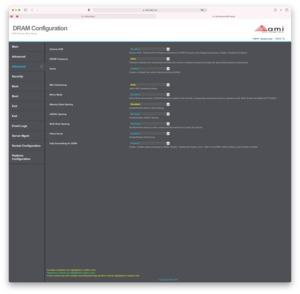

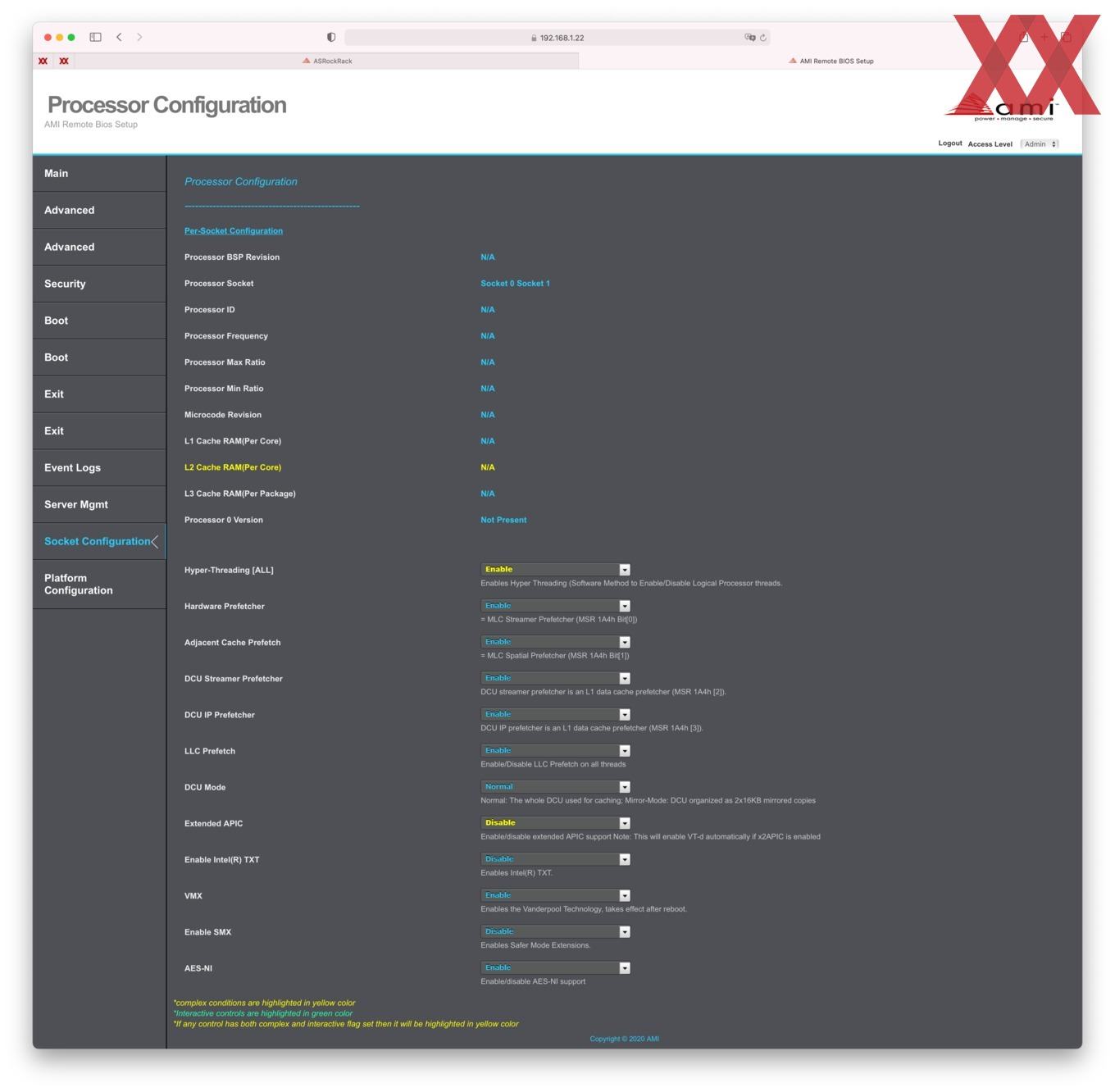

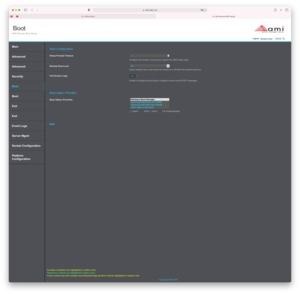

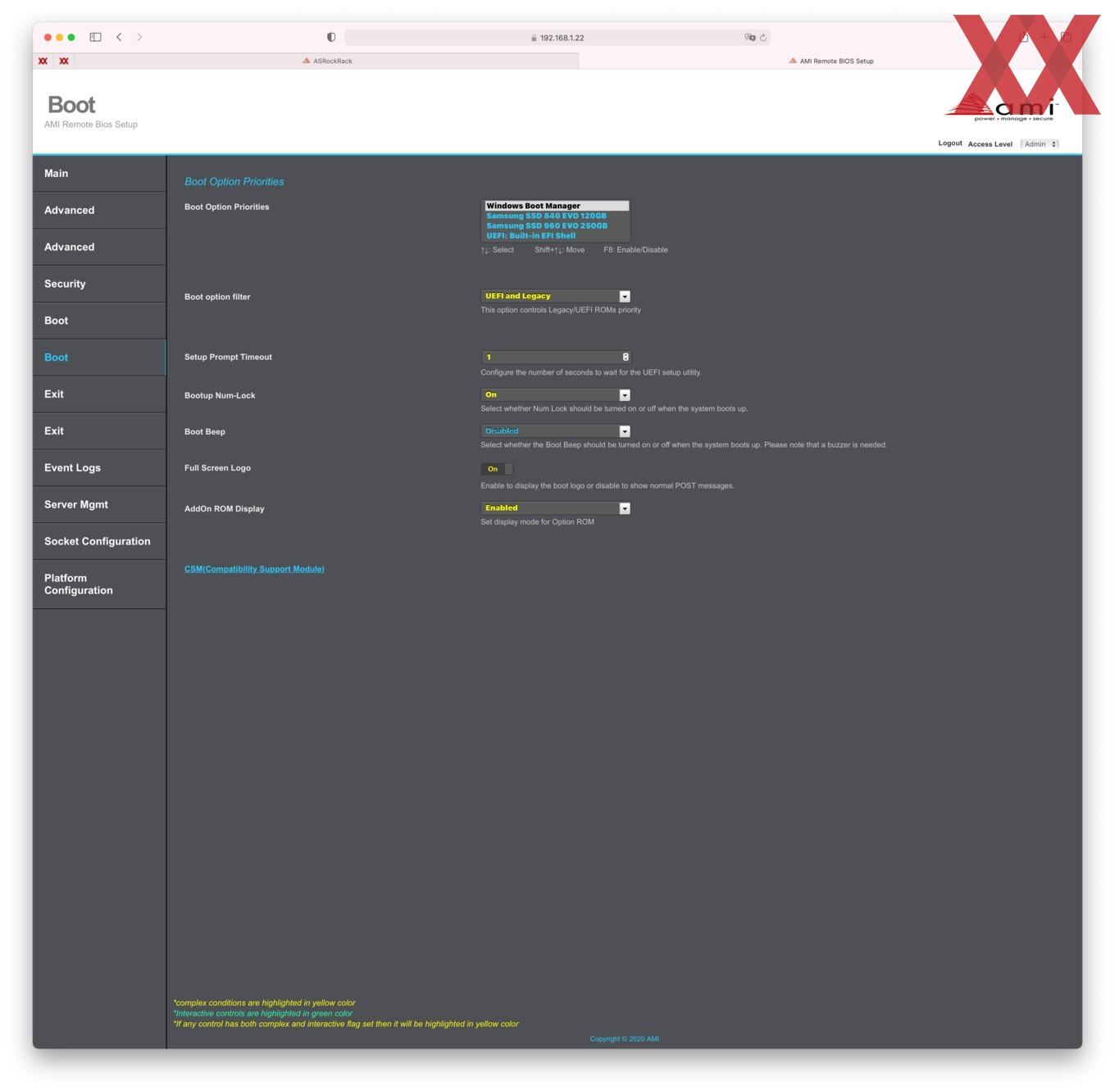

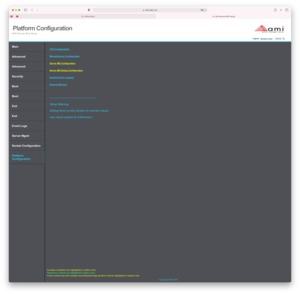

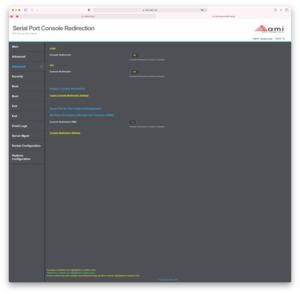

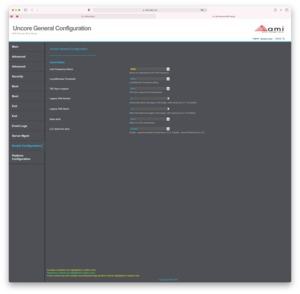

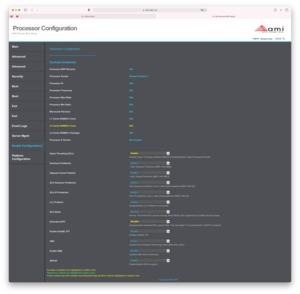

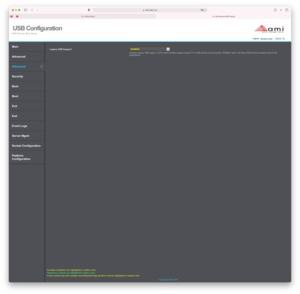

Aber auch das BIOS ist über diese Schnittstelle zugänglich. Wer die American-Megatrend-Optik bevorzugt, kommt nach dem POST-Vorgang natürlich ebenfalls in das BIOS und bekommt hier den gleichen Funktionsumgang geboten. Vielmehr noch: Direkt im BIOS werden auch einige Systeminformationen ausgelesen, die über die Netzwerkschnittstelle nicht vorhanden sind. Über die Reiter auf der linken Seite sind die Untermenüs zu erreichen. Auf der ersten Seite bekommen wir zunächst einmal einen Überblick über die installierten Komponenten. In der CPU- und DRAM-Konfiguration können die einzelnen Funktionen des Prozessors ausgewählt werden. Im Falle des Arbeitsspeichers kann hier die Taktgeschwindigkeit festgelegt werden. Natürlich ist nach Änderungen ein Neustart erforderlich.

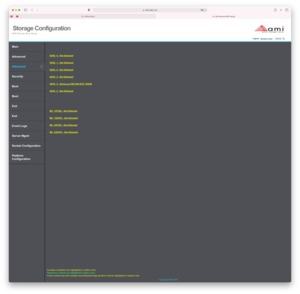

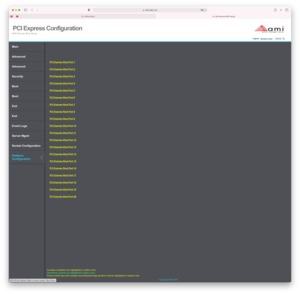

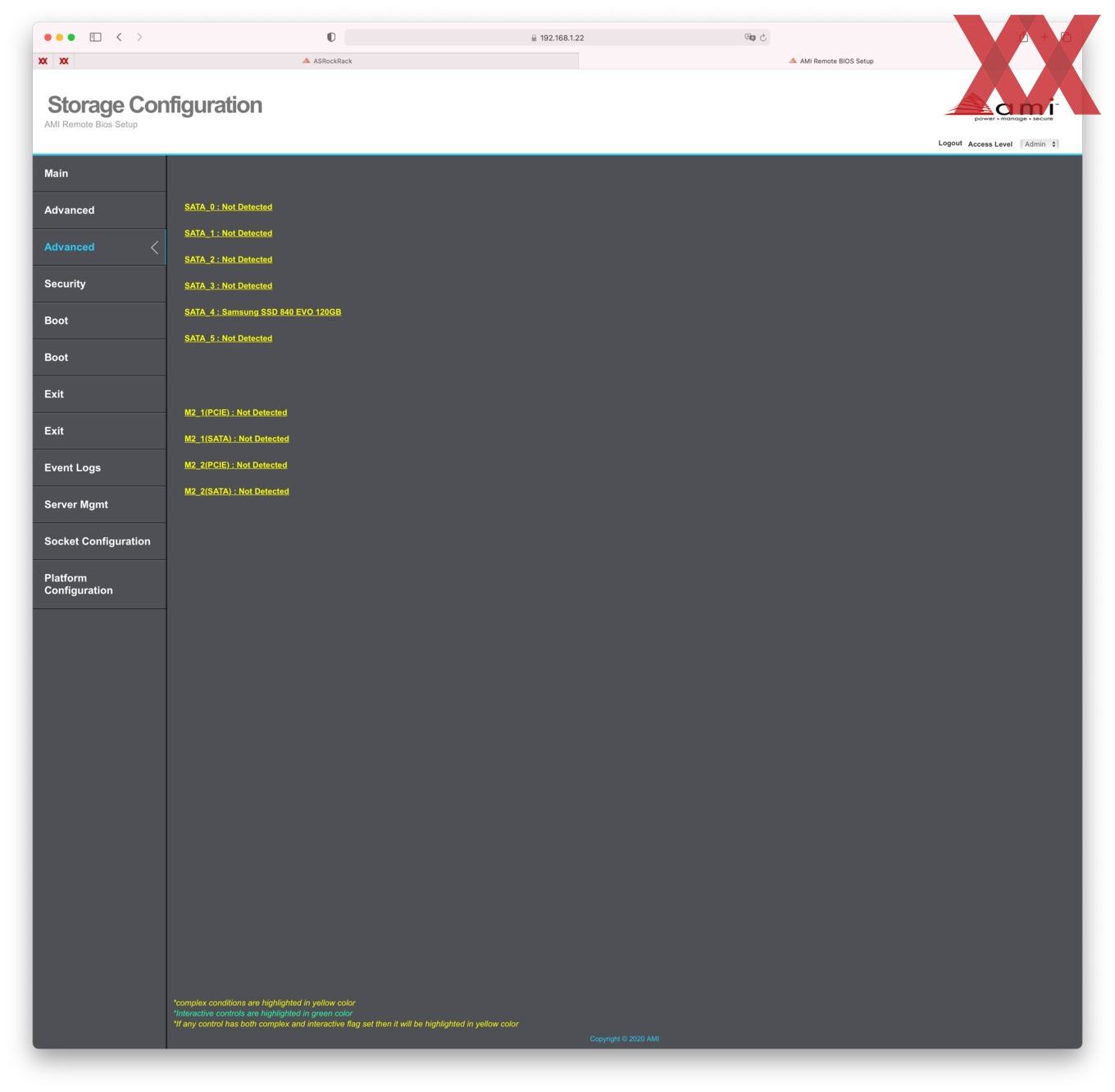

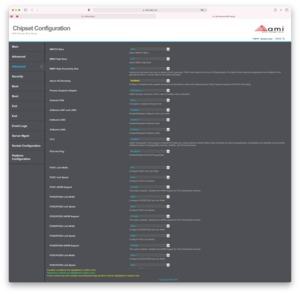

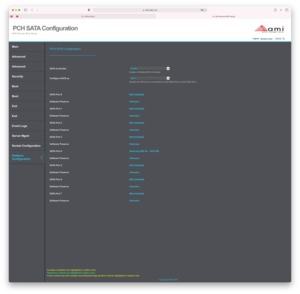

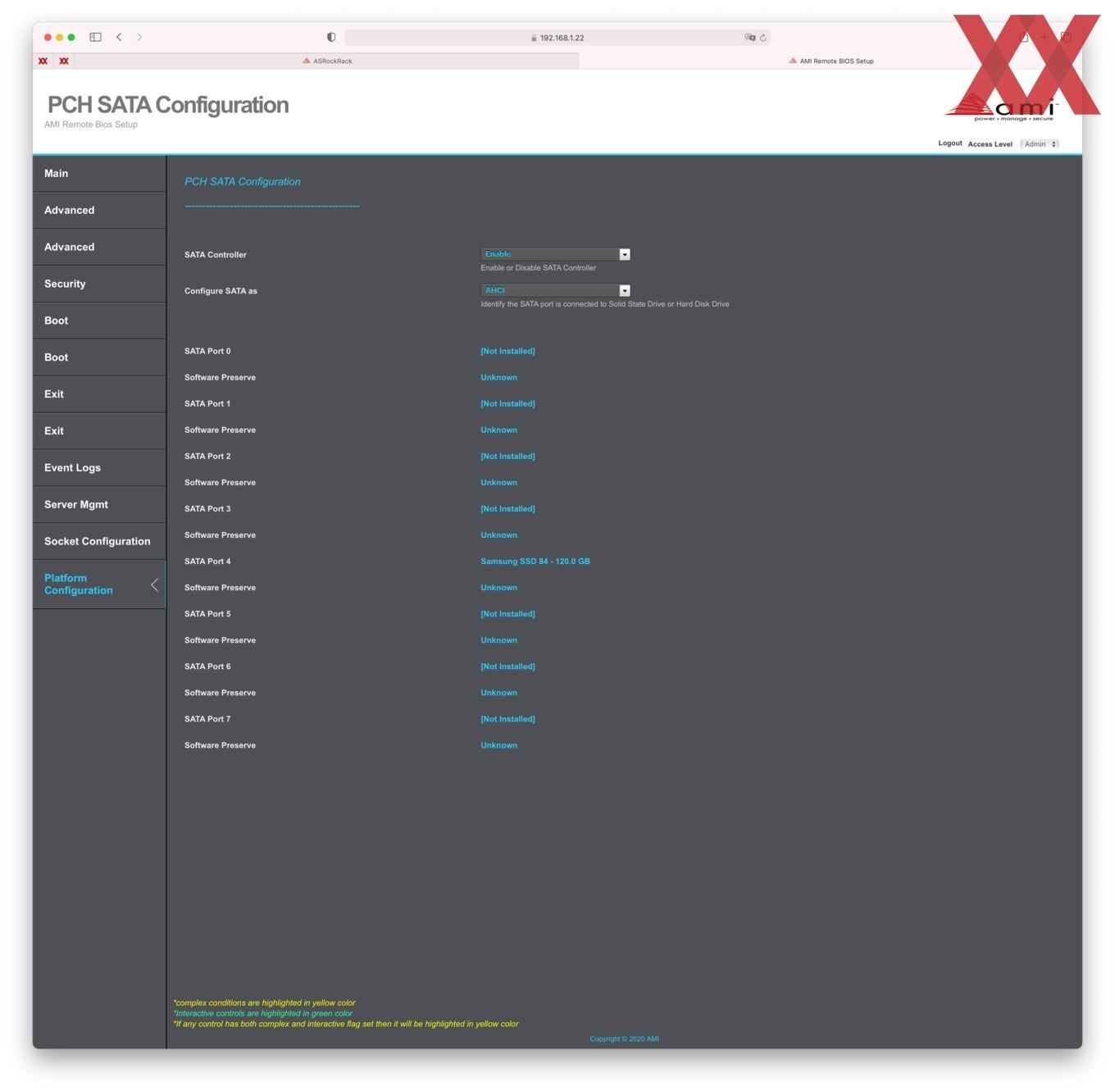

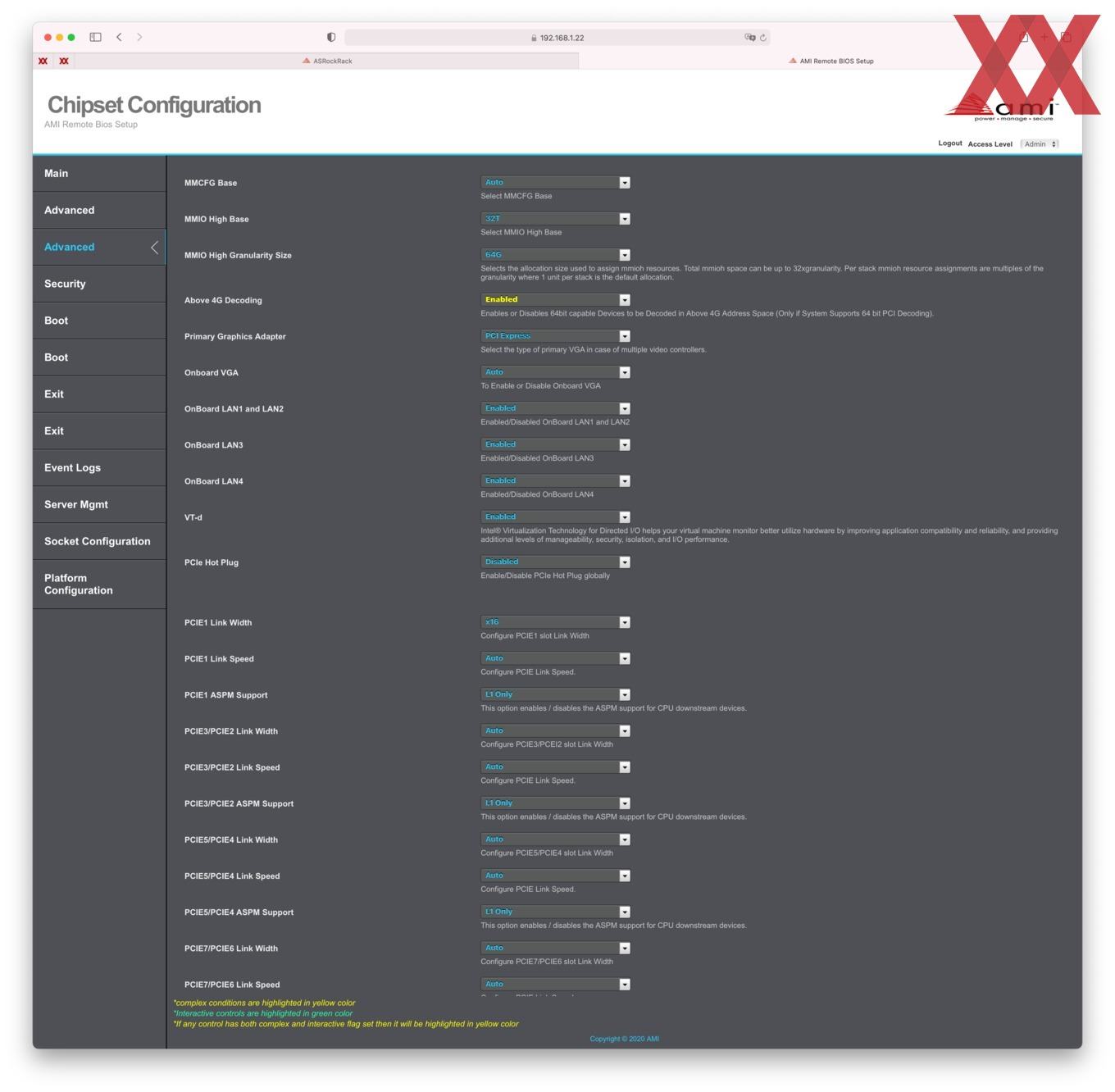

Auch die verschiedenen Funktionen des Chipsatzes können über das BIOS angesteuert werden. Dazu gehört unter anderem die Anbindung des PCI-Express-Chipsatzes oder aber die Steuerung der diversen Storage-Komponenten.

Das IPMI und der Zugriff auf das BIOS ermöglichen also ein Management des ASRock Rack SPC621D8-2L2T, auch ohne dass man dazu direkten physischen Zugriff auf das System haben muss.
