Seite 5: Das Board - Thermal Armor, TUF Fortifier und co.

Vier Features nennt ASUS als Besonderheit bei der Sabertooth-Serie: Thermal Armor zur besseren Kühlung der Komponenten, Thermal Radar 2 zur Überwachung, das "TUF Engine" Power Design und der TUF Fortifier.

Thermal Armor

Den Thermal Armor als Plastikabdeckung für das PCB gab es schon bei den vorangegangenen Sabertooth-Boards. Neu ist eine "flow valve" genannte Technik zum Öffnen und Schließen von Windkanälen rund um den CPU-Sockel. Hierdurch kann gesteuert werden, ob die Luft über die Heatpipes geleitet werden soll, um die MOSFETs zu kühlen, oder ob sie offen bleiben sollen, um die CPU besser zu kühlen.

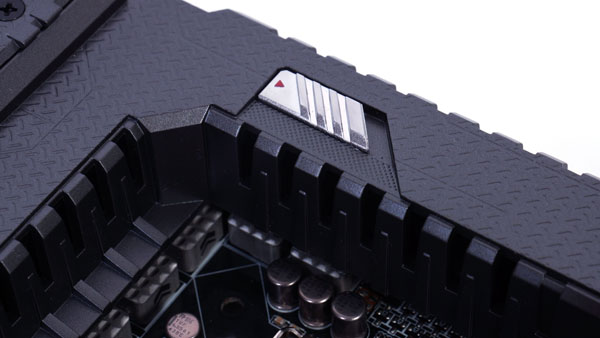

Flow Valve Kühlungsmöglichkeit beim Thermal Armor
Flow Valve Kühlungsmöglichkeit beim Thermal Armor.

Im Konzept des Thermal Armor eingeschlossen ist neben der Heatpipe auch, dass zwei Lüfter den Bereich unter dem Cover belüften. Ein 35-mm-Lüfter lässt sich beim Sabertooth unter eine Klappe in der Nähe der I/O-Blende einbauen und saugt frische Luft ins Gehäuse. Hierfür hat ASUS einen Staubfilter auf der äußeren Seite der I/O-Blende angebracht. Ein zweiter 40-mm-Lüfter sitzt unter dem CPU-Sockel und soll den dortigen Raum mit Frischluft versorgen. Hier ist leider kein Staubfilter vorhanden und der blasend montierte Lüfter befördert somit im Gehäuse befindlichen Staub unter die Thermal-Armor-Abdeckung.



Thermal Radar 2

Hier ist eigentlich die Software der King: Mit den reichhaltigen FAN-Headern auf dem Board und den bereits integrierten Temperatursensoren kann ASUS das System perfekt optimieren, um sämtliche Heatspots auf dem Mainboard unter Kontrolle zu bringen. Die Überwachungsmöglichkeiten sind wirklich immens, hinzu kommen Möglichkeiten für die Lüfternachlaufsteuerung, die die Lebensdauer der Komponenten durch eine schnellere Abkühlung erhöhen soll.

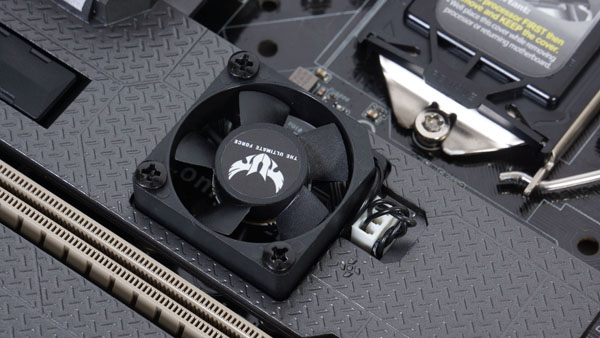

DSC00311
Zwei kleine Lüfter dienen zur Belüftung der Thermal Armor.



TUF Engine

Zur TUF Engine gehören zunächst einmal die DIGI+ Power Control-Einheit mit seinen VRM-, DRAM- und CPU-Spannungssteuerungen. Der DIGI+-Power-Controller kann sehr genau die Spannungen einstellen, was nicht nur der Lebensdauer zu Gute kommt, aber auch beim Over- oder Undervolting positive Effekte hat.

Weiterhin setzt ASUS auf dem Board aber auch neueste Chokes, Titanium Solid-State-Wiederstände und MOSFETs ein, die bezüglich der Belastbarkeit und der Umgebungstemperatur dem Militärstandard entsprechen. Stromstärken von 40A sollen pro MOSFET kein Problem sein, zudem ist das Powerdesign so ausgelegt, dass Stromspannungen oder unsaubere Stromanlieferung ausgeglichen werden soll.



TUF Fortifier

Der TUF Fortifier ist in erster Linie eine Verstärkung der PCB-Rückseite des Boards. Durch ihn wird der Thermal Armor an seinem Platz gehalten, aber er verhindert auch ein Durchbiegen des PCBs, wenn sehr große CPU-Kühler zum Einsatz kommen oder mehrere Grafikkarten eingesetzt sind. Zudem hat er eine weitere Eigenschaft, denn er nimmt die Wärme von den Bauteilen der Spannungswandlung auf der Rückseite des PCBs auf.

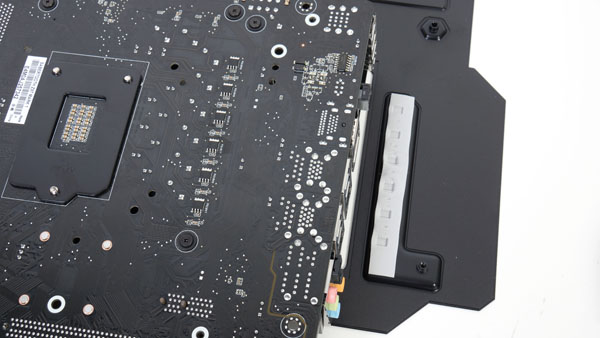

DSC00290
Der TUF Fortifier sorgt auch für die Kühlung einiger Bauteile der Spannungsversorgung.



Dust Defender

Durchaus lustiges Zubehör sind die Dust Defender. Hier hat ASUS für jeden PCIe-Slot, für jeden Onboard-Header und für jeden Port der I/O-Blende einen Verschluss gebastelt, um die Anschlüsse zu schützen. Dabei ist der Schutz vor Dreck sicherlich nicht nur der einzige Sinn, denn die internen Header können so auch vor dem Umbiegen oder vor Kurzschlüssen geschützt werden.

Schicker aussehen kann eine I/O-Blende mit den Dust Defender-Verschlüssen auf jeden Fall:

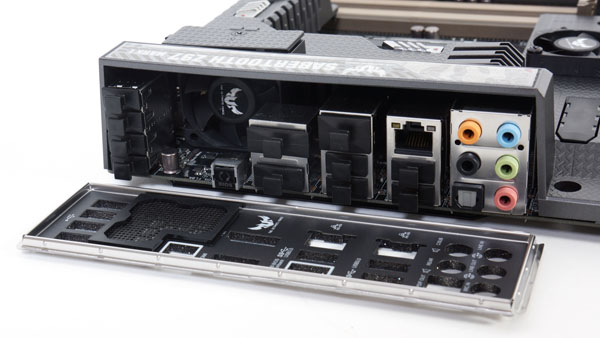

DSC00308
Mit den Dust Defender-Caps kann man die Anschlüsse auf der I/O-Blende abdichten.

Auch die PCIe-Slots sind geschützt, aber hauptsächlich sieht diese Variante deutlich besser aus:

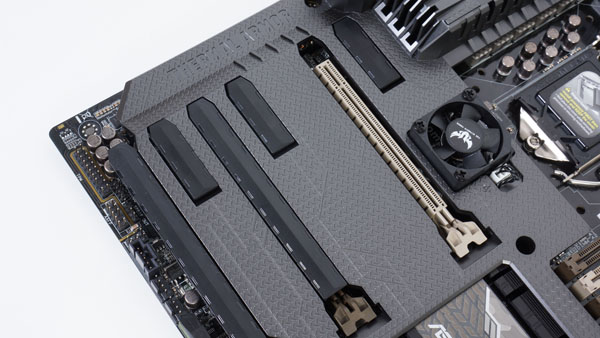

DSC00310
Auch für die PCIe-Anschlüsse ist ein Dust Defender verfügbar.

Kommen wir jetzt zu den internen Werten des Boards, wir gehen ins Bios...



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

es liegen noch keine Tags vor.

Kommentare (24)

#15
Registriert seit: 01.12.2013

Matrose
Beiträge: 4
Sehr interessantes Projekt. Bin mal gespannt wie sich das System macht, wenn es mal deutlich länger läuft und die GPU auch wieder übertaktet ist.

Stimmten die Angaben von >6000 rpm bei assistant fan 2 und 3?
Das System dürfte relativ "laut" sein oder?
Wird es eine Lautstärkemessung geben?

Gruß
darkblade90
#16
customavatars/avatar1_1.gif
Registriert seit: 04.05.2001
Hannover
Chefredakteur
Beiträge: 30967
Zitat darkblade90;22397049
Bei mir läuft das System noch (23:49). Aktualisiere mal die Seite, dann wird das Bild auch neu geladen.
Mir ist aufgefallen, dass die CPU Temperatur ab und an von 70°C langsam auf 80°C steigt und dann wieder auf 70 °C absinkt. Wegen der Lüfter/Pumpensteuerung?

Gruß
darkblade90
Jupp, das liegt an unseren Servereinstellungen, die Bilder cachen, um den Traffic zu minimieren. Ein Drücken auf Strg+F5 hilft, wenn nicht schon ein einfacher Reload hilft.
Das Schwanken ist zum einen der Lüftersteuerung geschuldet, zum anderen wohl aber auch der Software. Da bin ich noch auf der Suche nach einer Ursache. Es ist in Wellen reproduzierbar.
Zitat darkblade90;22397064
Sehr interessantes Projekt. Bin mal gespannt wie sich das System macht, wenn es mal deutlich länger läuft und die GPU auch wieder übertaktet ist.

Stimmten die Angaben von >6000 rpm bei assistant fan 2 und 3?
Das System dürfte relativ "laut" sein oder?
Wird es eine Lautstärkemessung geben?

Gruß
darkblade90
Immerhin läuft die CPU jetzt mit 4,4 GHz auf der Spannung wohl recht gut, seit gestern 17:00 Uhr kein Absturz mehr (jetzt also ca. 17 Stunden). Die Frage ist, ob wir die GPU übertakten sollten - denn im Endeffekt ist der Unterschied für das Mainboard quasi nicht existent.

Den Assist Fan 2 und 3 habe ich auf das Maximum hochgedreht, weil die VCore-Temperaturen sehr hoch waren. Das System ist zwar laut, die beiden Lüfter fallen aber nicht stark ins Gewicht, denn im Endeffekt drehen fünf 120-mm-Lüfter und die Grafikkarten-Lüfter auch recht massiv.
#17
Registriert seit: 12.05.2010
@ Home
Matrose
Beiträge: 17
In der verlinkten Wunschliste/Preisvergleich ist kein Windows aufgelistet, was man ja noch verschmerzen kann. Leider fehlt auch die genannte AIO-Kühlung und der Prozessor ist ein anderer?!?
#18
Registriert seit: 01.12.2013

Matrose
Beiträge: 4
@dbode: Danke für die Infos.
Ist das bei der Board/CPU Konfig und Übertaktung (bei niedrigen 1,2 Volt CPU Spannung) normal, dass die VCore Temperaturen sehr hoch wären wenn die Zusatzlüfter nicht mit 100% laufen würden.

Letztes Bild ist von 10:54.
Ist das System abgestürzt oder wird etwa am System verändert?
#19
customavatars/avatar1_1.gif
Registriert seit: 04.05.2001
Hannover
Chefredakteur
Beiträge: 30967
Das System läuft jetzt wieder (Erläuterung siehe oben) ;)

Bei dem CPU-Kühler ist das durchaus normal, denn wir verwenden ja eine Wasserkühlung, die den Bereich um den VCore-Bereich des Boards nicht belüftet.
Ich kann morgen gerne mal exemplarisch einen Lüfter über den VCore-Bereich hängen, um zu verdeutlichen, wie stark sie sinken, wenn ein "normaler" CPU-Kühler verwendet wird.

@Goodernie: Danke für den Hinweis, der Preisvergleich wurde aktualisiert.
#20
customavatars/avatar63564_1.gif
Registriert seit: 09.05.2007

Fregattenkapitän
Beiträge: 2972
Ohne einen Vergleich mit anderen Mainboards hat dieser Dauertest leider wenig Aussagekraft. Auch wenn es etwas direkt ist, aber für mich klingt das zu sehr nach Marketing.
#21
customavatars/avatar1_1.gif
Registriert seit: 04.05.2001
Hannover
Chefredakteur
Beiträge: 30967
Sorry, aber um vielleicht fünf Systeme zu bauen, Boards herauszusuchen (wo wir dann sowieso nicht die Auswahl treffen, die jeder Leser gerne hätte), fehlt uns das Geld und die Zeit. Wobei dann die Komponente ja bereits leichte Unterschiede hinsichtlich der Übertaktung aufweisen würden, was auch nicht hilfreich und fair ist. "Hintereinander" testen ist auch nicht möglich, weil dann ein Test erst fünf Monate später erscheinen würde, wenn man sich mit jedem Board einen Monat auseinandersetzt.

Das Interesse unserer Leser scheinen wir (gemessen an den Zugriffszahlen) mit dem Dauertest aber getroffen zu haben. Also ist das Konzept in meinen Augen gut.
#22
customavatars/avatar63564_1.gif
Registriert seit: 09.05.2007

Fregattenkapitän
Beiträge: 2972
Hab ich vollstes Verständnis für. Bin trotzdem gespannt wie es weiter geht.
#23
Registriert seit: 01.12.2013

Matrose
Beiträge: 4
Windows Update mit automatischem Neustart gefährdet alles! Irgendwie schon witzig.
#24
customavatars/avatar1_1.gif
Registriert seit: 04.05.2001
Hannover
Chefredakteur
Beiträge: 30967
Super *rofl*

Nagut, mal wegklicken ;)
