Seite 5: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Das MSI Z77A-GD65 GAMING hat nur wenige Zusatzchips im Angebot. Lediglich ein weiterer SATA-Controller, ein LAN-Controller und ein Audio-Codec tragen ihren Teil zum Stromverbrauch bei.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung). Die jeweiligen Werte entsprechen dem System-Gesamtverbrauch.

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Unter den bereits getesteten Z77-Mainboards im ATX-Format und aufwärts haben wir nun einen neuen Erstplatzierten. Zusammen mit unserem Testsystem verbrauchte das Z77A-GD65 GAMING lediglich 42,7 Watt und ist sogar ein Watt sparsamer als das ebenso sparsame Z77A-GD80 (zum Artikel), was extrem effizient ist.

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Auch unter 2D-Last zeigt sich das Z77A-GD65 GAMING sehr effizient, muss sich dem Z77A-GD80 allerdings geschlagen geben. Der Wert mit 102,4 Watt ist dennoch ziemlich gut.

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Mit 112,7 Watt unter Prime95 sichert sich das MSI Z77A-GD65 GAMING den zweiten Platz. Einzig das Z77A-GD80 ist noch etwas sparsamer. Insgesamt aber kann man dennoch zufrieden mit dem Wert sein.

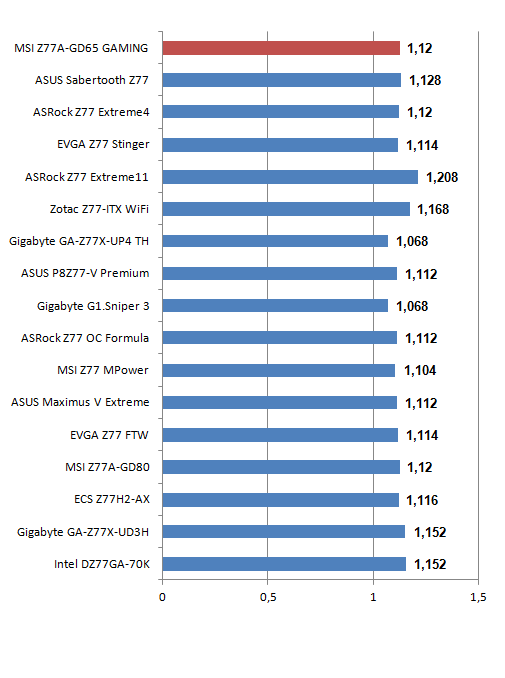

Spannungen Prime95

Bildname
Spannungen in Volt

Interessant: Sowohl das Z77A-GD65 GAMING als auch das Z77A-GD80 haben eine Spannung von 1,12 Volt angelegt.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Viel abzuschalten gab es bei der Platine nicht. Genau aus diesem Grund hält sich die erzielte Ersparnis in Grenzen. Das Strommessgerät zeigte nur 0,4 Watt weniger an.

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Ähnlich sah es beim Cinebench-Lauf aus. Hier wurden 0,3 Watt weniger aus der Steckdose gezogen.

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Der größte Unterschied konnte mit Prime95 festgestellt werden. Glatte 0,6 Watt weniger konnten verbucht werden.

Spannungen Prime95

Bildname
Spannungen in Volt

Wer hätte es gedacht, die Spannungen haben sich nicht verändert.

Eins steht bereits fest. MSI hat in Sachen Effizienz wieder einmal hervorragende Arbeit geleistet. Im Leerlauf ist es besonders sparsam und übertrumpft sogar das MSI Z77A-GD80, was vorher am wenigsten verbraucht hat, wenn man vom Zotac Z77-ITX WiFi absieht. Aber auch unter Lastsituationen kann die Gaming-Platine durchaus überzeugen und geht mit dem Strom sehr sparsam um, was man in der heutigen Zeit nur immer wieder erwähnen kann.
