Test: Zotac Z77-ITX WiFi

DruckenE-Mail
Erstellt am: von

Seite 7: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Das Zotac Z77-ITX WiFi bietet nicht viele Zusatzchips, lediglich zwei Netzwerk-Controller und ein Audio-Codec. Das alleine kann schon dafür sprechen, dass das Z77-ITX WiFi sehr sparsam mit dem Strom umgehen kann.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung). Die jeweiligen Werte entsprechen dem System-Gesamtverbrauch.

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Das MSI Z77A-GD80 wurde entthront, auch wenn es recht unfair ist aufgrund der Größenverhältnisse. Jedenfalls verbraucht das Testsystem mit dem Zotac Z77-ITX WiFi lediglich 32,1 Watt im Leerlauf, was sehr sparsam ist.

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Auch währenddessen Cinebench lief, verbrauchte das kleine System effiziente 100,8 Watt und befindet sich hier auf dem 2. Platz. Etwas sparsamer war das Testsystem mit dem MSI Z77A-GD80.

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Unter Prime95 sieht es ähnlich aus: Hier zieht das Mini-ITX-Mainboard mit den Restkomponenten 116,1 Watt aus der Steckdose und ist bei dieser Disziplin auf dem dritten Platz.

Spannungen Prime95

Bildname
Spannungen in Volt

Das Z77-ITX WiFi genehmigt sich mit 1,168 V bisher am meisten von allen getesteten Mainboards. Dennoch liegt die Spannung absolut im grünen Bereich.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

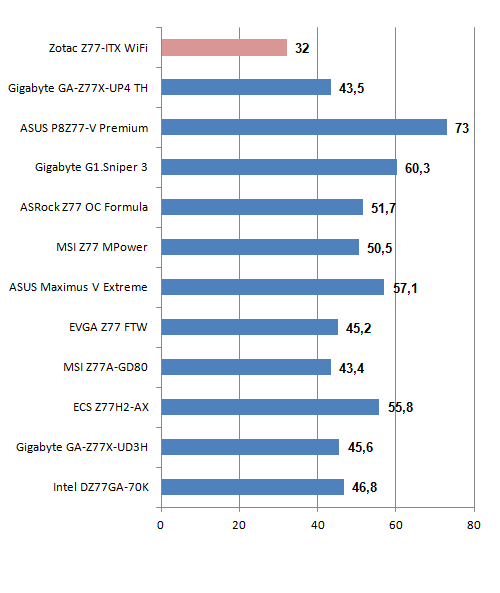

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Viel abzuschalten gab es im BIOS nicht. Einzig der USB-3.0-Controller und ein Netzwerk-Controller konnten wir deaktivieren (von einmal LAN und Sound abgesehen). 0,1 Watt konnten eingespart werden.

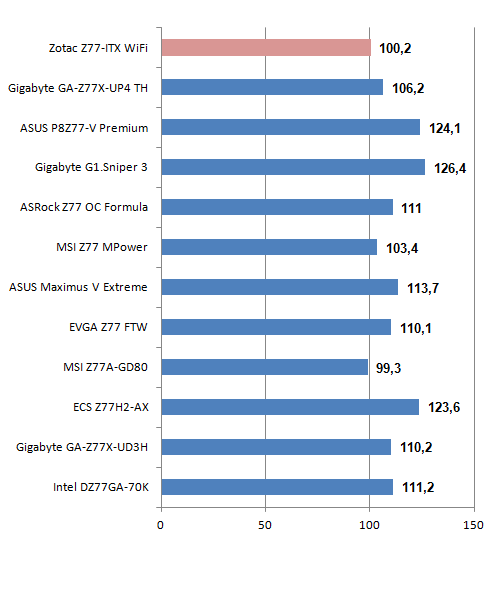

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Im selben Cinebench-Lauf konnten nun 0,6 Watt weniger verzeichnet werden. Noch etwas weniger verbrauchte unser Testrechner mit dem MSI Z77A-GD80.

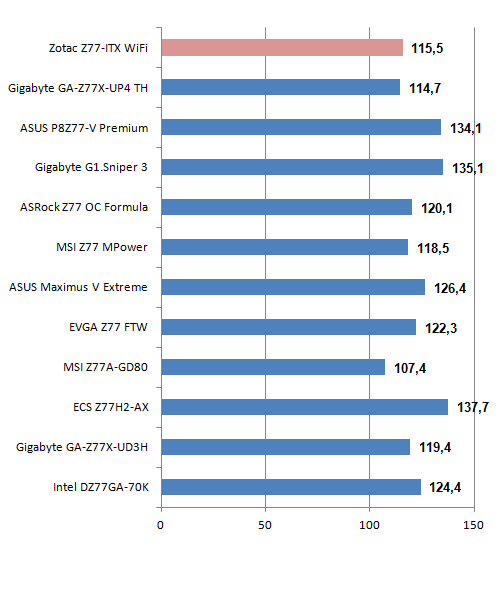

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Mit Prime95 sieht es wieder anders aus. Der Verbrauch liegt hierbei nun bei 115,5 Watt und liegt damit 0,6 Watt niedriger.

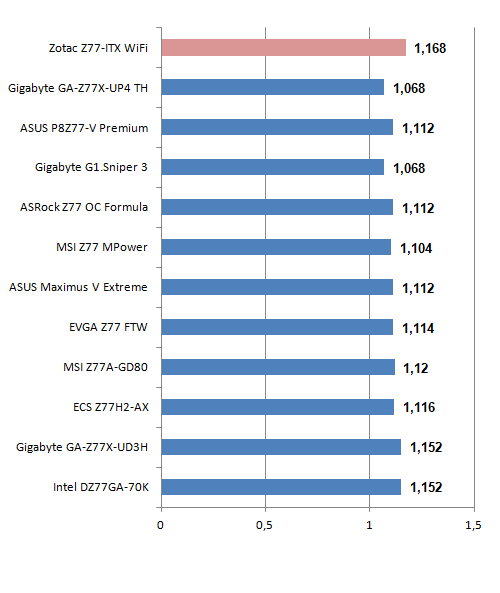

Spannungen Prime95

Bildname
Spannungen in Volt

Die Spannung ist wieder einmal unverändert.

Punkten kann das Zotac Z77-ITX WiFi vor allem im Leerlauf. Hier stellt es die gesamten anderen aufgelisteten Mainboards regelrecht in den Schatten. Unter Lastbedingungen sieht es allerdings anders aus und ist bei mittlerer Auslastung auf dem zweiten und bei voller Last auf dem dritten Platz. Insgesamt betrachtet ist das Mini-ITX-Mainboard als sparsam zu bezeichnen, was es der geringen Anzahl an Zusatzchips zu verdanken hat und natürlich auch der Größe.
