[Sammelthread] Die sparsamsten Systeme (<30W Idle)

Mit angeschlossenem Monitor und HWinfo sind es ca. +/-4W @ wall. Immer noch ziemlich gut, für einen 9900K in einem 1 Liter-Case

Um die CPU durch eine Erstellung, eines Screenshots nicht zu stressen, hab ich den Moni abfotografiert
Den CPU-Verbrauch mitzuloggen "erzeugt" auch eine Last, die man eig. auch abziehen müsste
Im Prinzip müsste man zwischen CPU-Sockel und MB messen. Im Idealfall hat man ein normales MB, bei dem die CPU mit einem Stecker versorgt wird
Da dann zb einen "Elmor PMD-USB" einschleifen. Ich hab so ein Ding, aber das bringt mir am G5 leider nichts

Rechts nach 20 Minuten...


Anhänge

  • IMG_6840.jpg
    1,5 MB · Aufrufe: 100
  • IMG_6841.jpg
    1,4 MB · Aufrufe: 98
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ja, ich habe in der Tat die Powerlimits angepasst und auf 20W Langzeit und 30W Kurzzeit-Limit gesetzt (constraint_?_power_limit_uw). Wenn ich damit weiter runter gehe wirkt sich das langsam negativ auf die Latenz bei der Erkennung aus.
Gemessen habe ich mit del ELV Energy Master Basic an der Steckdose.

Ahja geht auch C9 da...
Code:
PowerTOP 2.14     Overview   Idle stats   Frequency stats   Device stats   Tunables   WakeUp


           Pkg(HW)  |            Core(HW) |            CPU(OS) 0   CPU(OS) 4
                    |                     | C0 active   0.3%        0.4%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.7%    0.5 ms  0.2%    0.3 ms
C2 (pc2)    1.6%    |                     | C2_ACPI     7.8%    2.7 ms  8.1%    2.3 ms
C3 (pc3)   75.2%    | C3 (cc3)    0.0%    | C3_ACPI    90.7%   40.4 ms 90.6%   54.7 ms
C6 (pc6)    0.0%    | C6 (cc6)    0.0%    |
C7 (pc7)    0.0%    | C7 (cc7)   97.3%    |
C8 (pc8)    0.0%    |                     |
C9 (pc9)   10.2%    |                     |
C10 (pc10)  0.0%    |                     |

                    |            Core(HW) |            CPU(OS) 1   CPU(OS) 5
                    |                     | C0 active   0.7%        0.1%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.1%    0.2 ms  0.9%    1.2 ms
                    |                     | C2_ACPI    10.7%    2.4 ms  5.2%    3.1 ms
                    | C3 (cc3)    0.0%    | C3_ACPI    87.4%   33.2 ms 93.5%   53.4 ms
                    | C6 (cc6)    0.0%    |
                    | C7 (cc7)   96.6%    |
                    |                     |
                    |                     |
                    |                     |

                    |            Core(HW) |            CPU(OS) 2   CPU(OS) 6
                    |                     | C0 active   0.9%        0.0%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.6%    0.7 ms  0.5%    0.8 ms
                    |                     | C2_ACPI     9.6%    2.5 ms  2.2%    3.3 ms
                    | C3 (cc3)    0.0%    | C3_ACPI    87.5%   45.0 ms 97.2%   66.6 ms
                    | C6 (cc6)    0.0%    |
                    | C7 (cc7)   96.4%    |
                    |                     |
                    |                     |
                    |                     |

                    |            Core(HW) |            CPU(OS) 3   CPU(OS) 7
                    |                     | C0 active   4.6%        0.3%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     3.3%    1.2 ms  0.2%    0.3 ms
                    |                     | C2_ACPI     9.3%    2.1 ms  9.7%    2.9 ms
                    | C3 (cc3)    0.0%    | C3_ACPI    82.3%   56.4 ms 89.5%   31.7 ms
                    | C6 (cc6)    0.0%    |
                    | C7 (cc7)   90.8%    |
                    |                     |
                    |                     |
                    |                     |

                    |             GPU     |
                    |                     |
                    | Powered On  0.8%    |
                    | RC6        99.2%    |
                    | RC6p        0.0%    |
                    | RC6pp       0.0%    |
                    |                     |
                    |                     |
                    |                     |
                    |                     |
                    |                     |









<ESC> Exit | <TAB> / <Shift + TAB> Navigate |



^CCore  CPU     Avg_MHz Busy%   Bzy_MHz TSC_MHz IPC     IRQ     SMI     POLL    C1ACPI  C2ACPI  C3ACPI  POLL%   C1ACPI% C2ACPI% C3ACPI% CPU%c1  CPU%c3  CPU%c6  CPU%c7  CoreTmp CoreThr PkgTmp  GFX%rc6 GFXMHz  GFXAMHz Totl%C0 Any%C0  GFX%C0  CPUGFX% Pkg%pc2 Pkg%pc3 Pkg%pc6 Pkg%pc7 Pkg%pc8 Pkg%pc9 Pk%pc10 CPU%LPI SYS%LPI PkgWatt CorWatt GFXWatt RAMWatt PKG_%   RAM_%
-       -       6       0.41    1432    3007    0.63    237     0       5       15      153     120     0.01    0.34    6.74    92.74   1.32    0.00    0.00    98.26   29      0       31      100.37  350     0       3.85    2.26    0.00    0.00    2.89    0.00    0.00    9.89    0.03    82.62   0.00    0.00    0.00    0.17    0.15    0.00    0.29    0.00    0.00
0       0       5       0.39    1340    3000    0.49    36      0       0       1       23      22      0.00    0.02    9.23    90.38   1.05    0.00    0.00    98.56   28      0       31      100.13  350     0       3.85    2.26    0.00    0.00    2.89    0.00    0.00    9.88    0.03    82.59   0.00    0.00    0.00    0.17    0.15    0.00    0.28    0.00    0.00
0       4       9       0.61    1474    3000    0.70    27      0       0       3       16      19      0.00    0.09    5.39    93.92   0.83
1       1       11      0.74    1453    3000    0.58    32      0       4       2       31      10      0.07    0.18    9.23    89.87   0.98    0.00    0.00    98.28   29      0
1       5       8       0.51    1557    3000    0.75    38      0       0       1       13      24      0.00    0.03    4.55    94.91   1.21
2       2       2       0.20    1144    3000    0.36    23      0       1       5       21      4       0.03    2.28    5.90    91.62   2.69    0.00    0.00    97.11   28      0
2       6       5       0.30    1777    3000    0.56    32      0       0       2       25      16      0.00    0.02    8.32    91.37   2.60
3       3       1       0.14    1038    3000    0.31    18      0       0       1       8       10      0.00    0.09    4.05    95.73   0.88    0.00    0.00    98.98   28      0
3       7       5       0.38    1279    3000    0.86    31      0       0       0       16      15      0.00    0.00    7.16    92.46   0.36
root@truenas[~]#
PkgWatt 0.17W xD omfg

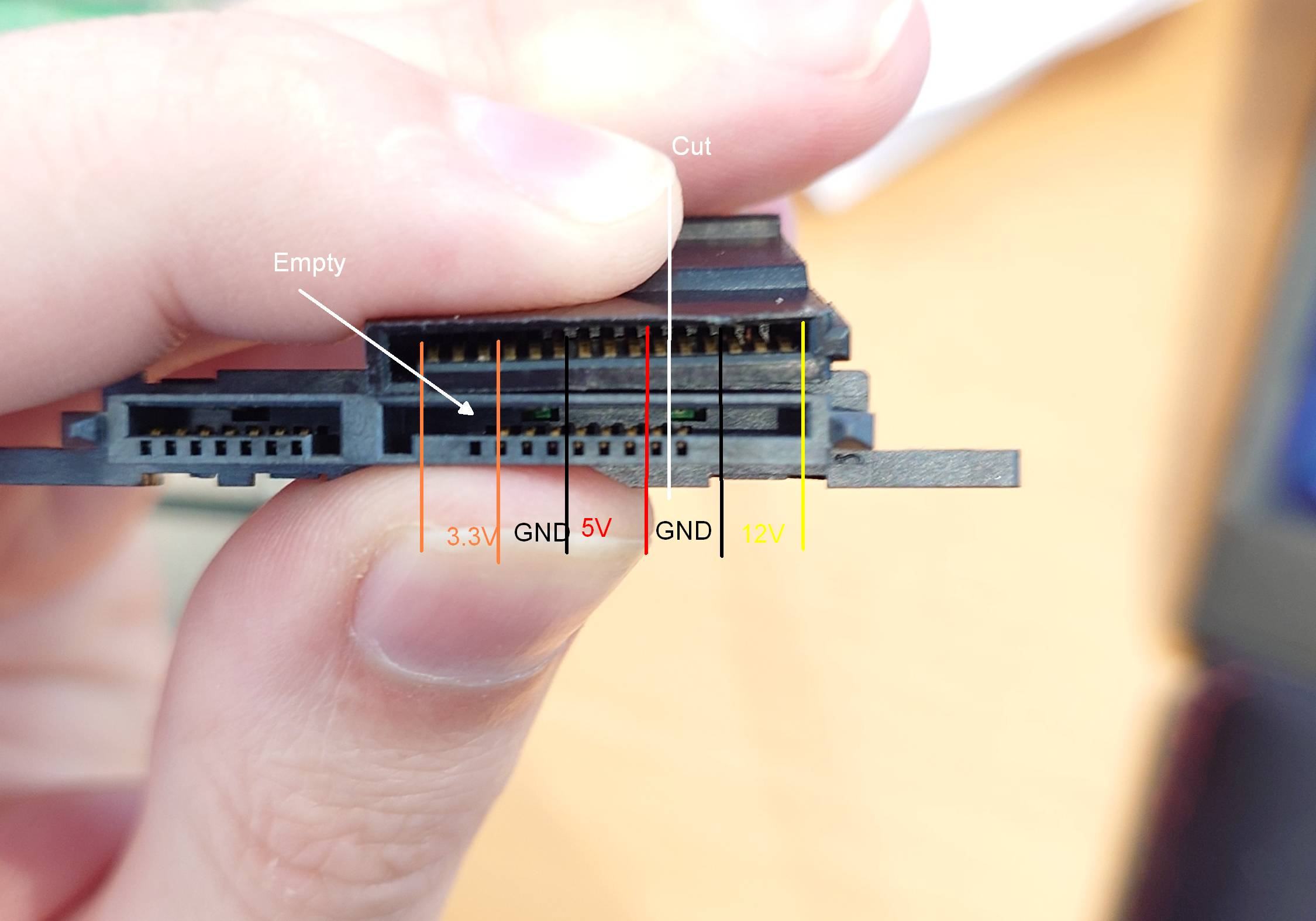

Tjo.... hab nun nen Frankenstein mod gemacht um 12V Sata Power zu bekommen... damit 3.5" HDD laufen.
Der Sata Port wird über ein Flachbandkabel angeschlossen. Aber der funktioniert nur für 2.5" SSD und Sparsame HDD's die keine 12V benötigen.


Denn die 12V Leitung haben sie einfach weggelassen...


Also was bleibt da anderes übrig ausser 12V Separat zuzuführen?....
Anstatt einfach ein Sata Stromkabel zu nehmen welches 12V, 5V und 3.3V Bietet, aber keinen Stecker auf dem Mainboard hat, hab ich einfach ein altes Kabel halbiert.


Nicht ganz so hübsche... aber hei es funktioniert ohne Kurzschluss!


12V konnte ich leider Intern keins vernünftig irgendwo abgreifen.... hab nur 19V vom eingang gefunden.
Vorteil? Da kannste so viel Ampere ziehen wie du willst, da gibt eher das Netzteil auf als intern was durchbrennt :)

(P.S Das schwierigste an der ganzen geschichte war wohl die scheiss kabel da aufgelötet zu bekommen -.- )

Aber ja... dank nem Mini360 DC/DC Step down converter kommt ich so bequem an 12V. Und das ding ist für 1.8A dauerbetrieb zugelassen :)




Somit läuft nun eine 3.5" HDD in meinem HP Prodesk 400 G6. Auch wenn es nicht schön aussieht oder zugeht^^ Plan war mal nen Loch in den Deckel zu Bohren und dann oben drauf zu stellen.
Evtl könnte man auch versuchen 4x HDD oder 6x HDD zum laufen zu bekommen mit nvme->Sata Adapter und grösserem DC/DC Wandler.
Ohne ATX Netzteil Mod.




Ein klitze kleines Problem hat die ganze Sache aber noch....
Der Stromverbrauch. Wo vorher 5.5W im Schnitt waren, sind nun mit HDD 9.5W Ohne Sleep und 7.5W im Standby.

Leider geht auch das System nur noch auf C7 anstatt wie vorher C9.
Und das obwohl Powertop --auto-tune aktiviert ist.

Code:
PowerTOP 2.14     Overview   Idle stats   Frequency stats   Device stats   Tunables   WakeUp


           Pkg(HW)  |            Core(HW) |            CPU(OS) 0   CPU(OS) 4
                    |                     | C0 active   0.7%        0.4%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.3%    0.3 ms  0.4%    0.3 ms
C2 (pc2)    3.5%    |                     | C2_ACPI     8.2%    1.9 ms  3.5%    2.1 ms
C3 (pc3)   28.9%    | C3 (cc3)    0.0%    | C3_ACPI    89.5%   22.7 ms 95.3%   40.5 ms
C6 (pc6)    0.0%    | C6 (cc6)    0.0%    |
C7 (pc7)   56.1%    | C7 (cc7)   96.2%    |
C8 (pc8)    0.0%    |                     |
C9 (pc9)    0.0%    |                     |
C10 (pc10)  0.0%    |                     |

                    |            Core(HW) |            CPU(OS) 1   CPU(OS) 5
                    |                     | C0 active   0.7%        0.5%
                    |                     | POLL        0.0%    0.0 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.4%    0.3 ms  0.6%    0.3 ms
                    |                     | C2_ACPI     7.0%    2.0 ms  7.0%    2.3 ms
                    | C3 (cc3)    0.0%    | C3_ACPI    90.8%   26.4 ms 91.1%   20.4 ms
                    | C6 (cc6)    0.0%    |
                    | C7 (cc7)   95.6%    |
                    |                     |
                    |                     |
                    |                     |

                    |            Core(HW) |            CPU(OS) 2   CPU(OS) 6
                    |                     | C0 active   0.7%        0.4%
                    |                     | POLL        0.0%    0.1 ms  0.0%    0.0 ms
                    |                     | C1_ACPI     0.7%    0.4 ms  0.4%    0.3 ms
                    |                     | C2_ACPI     7.7%    1.9 ms  3.9%    2.0 ms
                    | C3 (cc3)    0.0%    | C3_ACPI    89.7%   24.4 ms 94.8%   30.6 ms
                    | C6 (cc6)    0.0%    |
                    | C7 (cc7)   95.7%    |
                    |                     |

<ESC> Exit | <TAB> / <Shift + TAB> Navigate |



Core    CPU     Avg_MHz Busy%   Bzy_MHz TSC_MHz IPC     IRQ     SMI     POLL    C1ACPI  C2ACPI  C3ACPI  POLL%   C1ACPI% C2ACPI% C3ACPI% CPU%c1  CPU%c3  CPU%c6  CPU%c7  CoreTmp CoreThr PkgTmp  GFX%rc6 Totl%C0 Any%C0  GFX%C0  CPUGFX% Pkg%pc2 Pkg%pc3 Pkg%pc6 Pkg%pc7 Pkg%pc8 Pkg%pc9 Pk%pc10 CPU%LPI SYS%LPI PkgWatt CorWatt GFXWatt RAMWatt PKG_%   RAM_%
-       -       17      1.48    1152    3003    0.63    2427    0       8       454     1316    1598    0.00    0.32    7.41    90.91   2.54    0.00    0.00    95.98   27      0       30      100.26  12.18   9.27    0.00    0.00    3.63    19.61   0.00    65.51   0.00    0.00    0.00    0.00    0.00    0.46    0.32    0.00    0.29    0.00    0.00
0       0       20      2.03    1003    3000    0.82    293     0       0       49      173     232     0.00    0.16    7.93    89.91   1.76    0.00    0.00    96.21   26      0       30      100.15  12.18   9.27    0.00    0.00    3.63    19.61   0.00    65.51   0.00    0.00    0.00    0.00    0.00    0.46    0.32    0.00    0.29    0.00    0.00
0       4       10      0.97    991     3000    1.08    186     0       0       26      82      166     0.00    0.11    3.36    95.58   2.83
1       1       7       0.72    1008    3000    0.63    216     0       0       36      83      221     0.00    0.50    4.52    94.28   2.92    0.00    0.00    96.36   27      0
1       5       19      1.93    1000    3000    0.84    310     0       8       45      198     156     0.01    0.21    9.30    88.59   1.71
2       2       16      1.57    1020    3000    0.64    328     0       0       64      194     216     0.00    0.33    8.81    89.32   1.76    0.00    0.00    96.67   27      0
2       6       9       0.87    1021    3000    0.69    243     0       0       29      126     180     0.00    0.12    5.04    94.00   2.46
3       3       37      2.00    1838    3000    0.21    545     0       0       103     243     304     0.00    0.63    11.39   86.02   3.39    0.00    0.00    94.61   27      0
3       7       19      1.79    1043    3000    0.76    306     0       0       102     217     123     0.00    0.52    8.86    88.87   3.50

Tjo.... hab nun nen Frankenstein mod gemacht um 12V Sata Power zu bekommen... damit 3.5" HDD laufen.
Der Sata Port wird über ein Flachbandkabel angeschlossen. Aber der funktioniert nur für 2.5" SSD und Sparsame HDD's die keine 12V benötigen.

Somit läuft nun eine 3.5" HDD in meinem HP Prodesk 400 G6. Auch wenn es nicht schön aussieht oder zugeht^^ Plan war mal nen Loch in den Deckel zu Bohren und dann oben drauf zu stellen.
Evtl könnte man auch versuchen 4x HDD oder 6x HDD zum laufen zu bekommen mit nvme->Sata Adapter und grösserem DC/DC Wandler.
"In"? Meinst du nicht "auf" dem ProDesk? :d Netter Mod jedenfalls :)
Mein SATA-Port ist laut HP "tot", wenn ein 9900K verbaut wird (auch bei 2. M.2-SSD)

Kennt zufällig jmd einen Mod vom M.2-Slot zu PCIe-Slot?
Beitrag automatisch zusammengeführt:

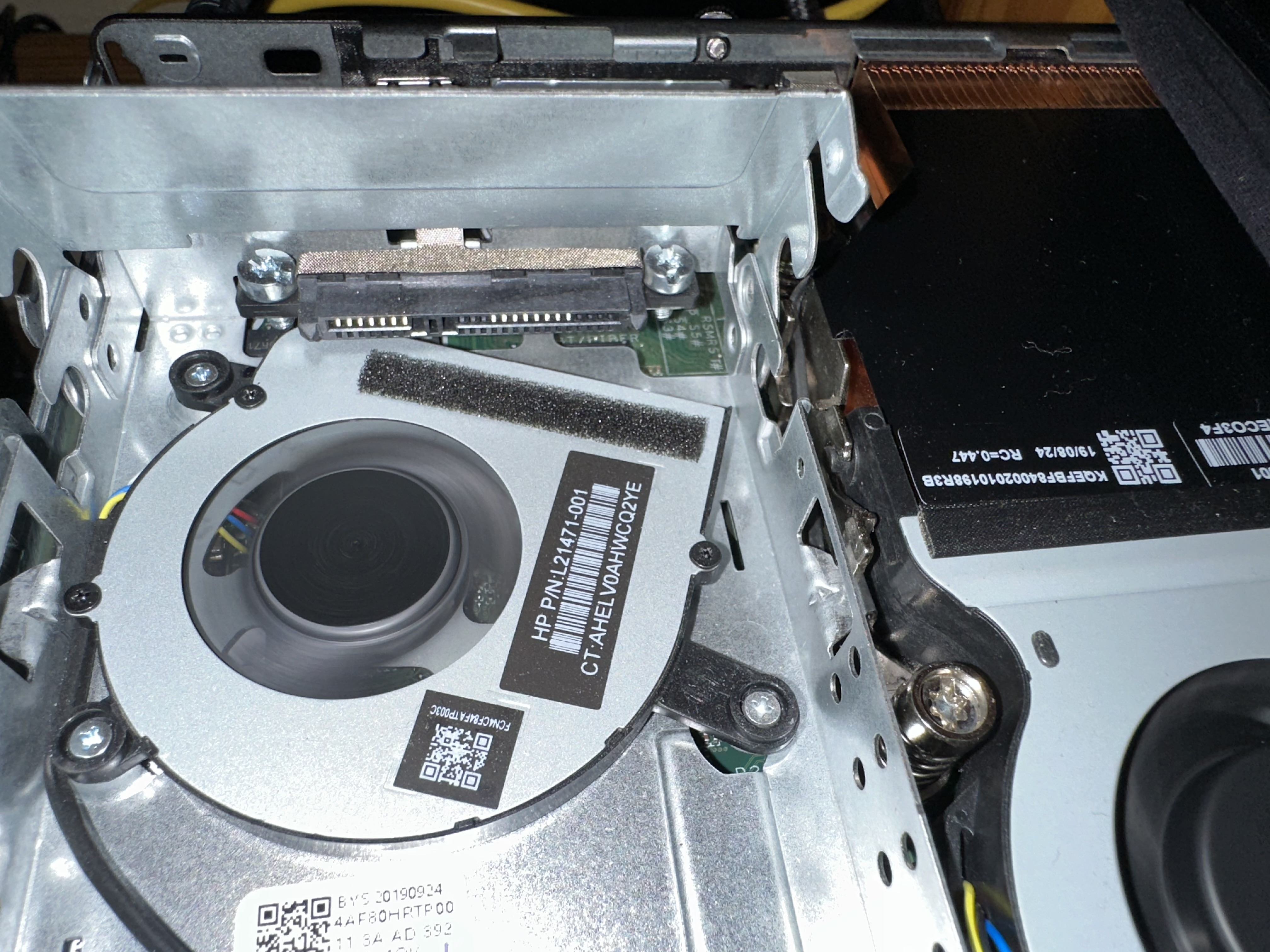

Gerade mal nachgesehen...
Ist beim "EliteDesk G5 Mini" leider auch so (fehlende Kontakte). Ok, ist ja auch nicht für 3,5" ausgelegt


Anhänge

  • IMG_6853.jpg
    1,1 MB · Aufrufe: 44
Zuletzt bearbeitet:
Hab mal spaßeshalber alle 4 HP-NTs (2x 90W, 1x 135W und 1x 230W) nacheinander am gleichen Gerät gehabt
Minimum 1,9W, 2,2W, 2,3W und 2,4W (<- ein 90er war das "Schlechteste")

Unheimlich...
Ich brauch was genaueres

HP EliteDesk Mini 800 G4
- Core i5-8500 (65W TDP)
- 2x 8GB RAM 2.666 Mhz / CL 19
- 256GB SSD NVME
- WIN 11 Pro
