[Sammelthread] ASUS ROG Maximus VIII Series (Z170)






[Sammelthread] ASUS ROG Maximus VIII Series

--- ASUS ROG Mainboards ---






ASUS ROG Maximus VIII Series


Spezifikationen



ASUS Maximus VIII
Model (Abk.)Extreme (M8E)Formula (M8F)Hero (M8H)Ranger (M8R)Gene (M8G)Impact (M8I)
Bild?
PreisvergleichLinkLinkLinkLinkLinkLink
Formfaktor"E-ATX"
(305x272)
ATX
(305x244)
ATX
(305x244)
ATX
(305x244)
µATX
(244x244)
ITX
(170x170)
Erweiterungs-
steckplätze
(PCIe = 3.0)
3x PCIe x16 (16/0/0, 8/8/0, 8/4/4)
1x PCIe x16 (x4)
2x PCIe x1
3x PCIe x16 (16/0, 8/8)
1x PCIe x16 (x4)
3x PCIe x1
2x PCIe x16 (16/0, 8/8)
1x PCIe x16 (x4)
3x PCIe x1
2x PCIe x16 (16/0, 8/8)
1x PCIe x16 (x4)
3x PCIe x1
2x PCIe x16 (16/0, 8/8)
1x PCIe x4
1x PCIe x16
Storage1x M.2 (SATA & PCIe x4)
1 x U.2 (32Gbit/s)
6x SATA 6Gb/s (Z170)
2x SATA 6Gb/s ()
2x SATA Express
1 x U.2 (32Gbit/s)
1 x M.2 (SATA & PCIe)
6x SATA 6Gb/s
2x SATA 6Gb/s (ASM1061)
2 x SATA Express
1x M.2 (SATA & PCIe x4)
6x SATA 6Gb/s (Z170)
2x SATA 6Gb/s (ASM1061)
2x SATA Express
1x M.2 (SATA & PCIe)
6x SATA 6Gb/s
2x SATA Express
1x M.2 (SATA & PCIe)
6x SATA 6Gb/s
2x SATA Express
1x U.2 (32Gb/s)
4x SATA 6Gb/S
NetworkingIntel I219V
3×3 802.11ac Wi-Fi
Bluetooth 4.0 (BCM9436*)
Intel I219V
2x2 802.11ac Wi-Fi
Bluetooth V4.1 (Atheros)
Intel I219VIntel I219VIntel I219VIntel I219V
2×2 802.11ac Wi-Fi
Bluetooth 4.1 (Atheros)
USB (ext/int)2x USB 3.1 (2x Typ A, ASM1142)
2x USB 3.1 (Typ A+C*², Intel)
8x USB 3.0 (4+4)
6x USB 2.0 (0+6)
2x USB 3.1 (Typ A+C*², Intel)
8x USB 3.0 (4+4)
2x USB 3.0 (ASMedia)
4x USB 2.0 (0+6)
2x USB 3.1 (Typ A+C, ASM1142)
6x USB 3.0 (2+4)
8x USB 2.0 (4+4)
2x USB 3.1 (Typ A+C, ASM1142)
6x USB 3.0 (2+4)
8x USB 2.0 (4+4)
2x USB 3.1 (Typ A+C, ASM1142)
8x USB 3.0 (6+2)
4x USB 2.0 (4+4)
2x USB 3.1 (Typ A+C, Intel)
6x USB 3.0 (4+2)
AudioSupremeFX 2015 (Realtek)
ESS ES9023P DAC
TI RC4580 OP Amp
SupremeFX 2015 (Realtek)
ESS ES9023P
SupremeFX 2015 (Realtek)
ESS ES9023P DAC
TI RC4580 OP Amp
SupremeFX 2015 (Realtek)
ESS ES9023P DAC
TI RC4580 OP Amp
SupremeFX 2015 (Realtek)
ESS ES9023P DAC
TI RC4580 OP Amp
ROG SupremeFX Impact III
ESS ES9023P DAC
TI RC4580 OP Amp
GrafikausgängeHDMI 1.4b
DisplayPort 1.2
Thunderbolt 3 (am Typ C)
HDMI 1.4b
DisplayPort 1.2
HDMI 1.4b
DisplayPort 1.2
HDMI 1.4b
DisplayPort 1.2
HDMI 1.4b
DisplayPort 1.2
HDMI 1.4b
Sonstiges1) Spannungsmesspunkte
2) Heatpipekühler
3) Multi-BIOS
4) OC Panel II
1) ROG Armor
2) Waku-Anschlüsse
3) ROG Aura RGB Lighting
1) TB-Header1) TB-Header1) Spannungsmesspunkte
2) Heatpipekühler
1) M.2 durch Wi-Fi belegt
DownloadsSupportSupportSupportSupportSupportSupport
HandbuchE10739.pdfE11081.pdfE10343.pdfE10485.pdfE10484.pdfE10809.pdf

Special Features







BIOS
Bilder (vom M8G)



Alternativ in der Galerie zum Hardwareluxx Test ab Bild 18: bios-1 » Fotostrecken

Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)


News & Reviews


Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler


2) RAM


ASUS Memory QVL:
1) ASUS Maximus VIII Extreme - 100915.pdf
2) ASUS Maximus VIII Hero - 081815.pdf
3) ASUS Maximus VIII Ranger - 20150805.pdf
4) ASUS Maximus VIII Gene - 081815.pdf

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks


4) FAQ - Frequently Asked Questions

  • --> Deine Frage hier!

  • Q: Kann man von einer Samsung SM951 AHCI M.2 SSD booten?
  • A: Ja, das ist möglich - bestätigt durch Maverickpx200 ab BIOS 0603 (im UEFI Modus).

  • Q: Gibt es einen Trick gegen sporadische Bootprobleme mit für den Speicher typischen Debug Codes wie 41/44/55?
  • A: Im UEFI die Einstellung Maximus Tweak auf Mode 1 stellen. Dadurch wird Kompatibilität mit problematischen Kits verbessert.

  • Q: Sobald ich das XMP meines Speichers aktiviere habe ich Bildaussetzer am HDMI-Ausgang. Was kann ich dagegen tun?
  • A: Bei meinem System mit M8G war die Lösung VCCIO und VCCSA für den jeweiligen Speichertakt manuell auszuloten. Die AUTO Werte waren vermutlich deutlich zu hoch.

  • Q: Wie kann ich den Startvorgang des System beschleunigen?
  • A: Wer eine UEFI Installation hat, kann mal folgendes versuchen:

    Code:
    MRC Fast Boost [Enabled] [color=red]Vorher unbedingt die Speichereinstellungen auf Stabilität testen, da das Speicherretraining damit deaktiviert wird![/Color]
    MCH Full Check [Disabled]
    PCH Storage configuration Smart self test [Disabled]
    CSM [Disabled]
    Option ROM Messages [Disabled]
    Fast Boot [Enabled]
    POST delay time [0]
    Boot Logo [AUTO] oder [Full Screen]
    Start in unter 10 Sekunden, je nach Datenträger & Peripherie eventuell auch knapp darüber.



5) M8G Wallpaper (by emissary42)


6) Sondermodelle

HARDWARELUXX News Sondermodelle: ASUS ROG Maximus VIII Hero Alpha und ROG Maximus VIII Extreme/Assembly

SondermodelleProduktfotoPreisvergleichSupportUnterschiede (zum Standardmodell)
ASUS ROG Maximus VIII Extreme AssemblyLinkDownloadsPlasma Copper Color Scheme
+ 10Gbit PCIe x4 LAN Adapter
+ SupremeFX Hi-Fi Frontpanel
- OC Panel II
ASUS ROG Maximus VIII Hero AlphaLinkDownloads+ 2x U.2 (32Gbit/s)
+ ROG Aura RGB Controller (2x LED-Header)


Press Release: ASUS Republic of Gamers Announces Maximus VIII Extreme/Assembly and Matrix GTX 980 Ti

7) Wasserkühler (Mainboard)


WORK IN PROGRESS :angel:

Zuletzt bearbeitet:
Danke @ sledhammer

Jetzt blicke ich immer noch nicht durch :confused:
Kann mir vielleicht jemand anhand vom Asus Ranger VIII das Line Sharing genau erklären wann welcher Slot sich mit welchen Slot die Bandbreite teilt.
Und wie viele Lanes insgesamt zur Verfügung stehen.

Danke

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Danke @ sledhammer

Jetzt blicke ich immer noch nicht durch :confused:
Kann mir vielleicht jemand anhand vom Asus Ranger VIII das Line Sharing genau erklären wann welcher Slot sich mit welchen Slot die Bandbreite teilt.
Und wie viele Lanes insgesamt zur Verfügung stehen.

Danke
Schau dir bei Youtube von pcgh das review über z170 Mainboards an dann verstehst du es eher.

Gesendet von meinem GT-I9305 mit Tapatalk

Hallo zusammen,
habe jetzt mal ein paar YT-Videos angeschaut und habe es verstanden wie das so funkt.

Falls es jemand interessiert wie sich der Benchmark einer GPU verändert wenn man sie von einem x16 Slot in einen x8 Slot steckt.

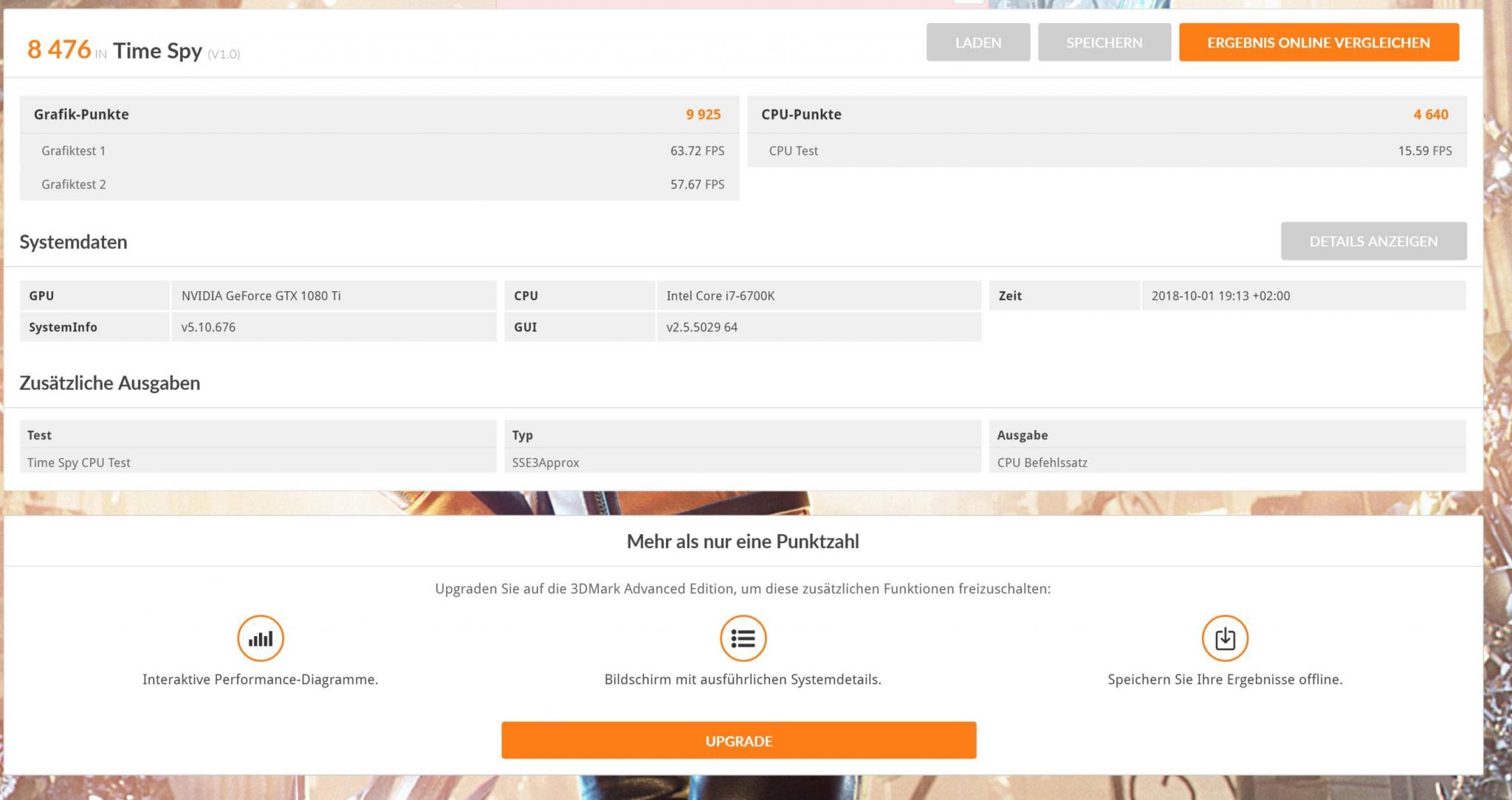

3DMark Benchmark Anbindung mit x16 Lanes -> Ergebnis siehe Bild 1 (x16) x16.jpg

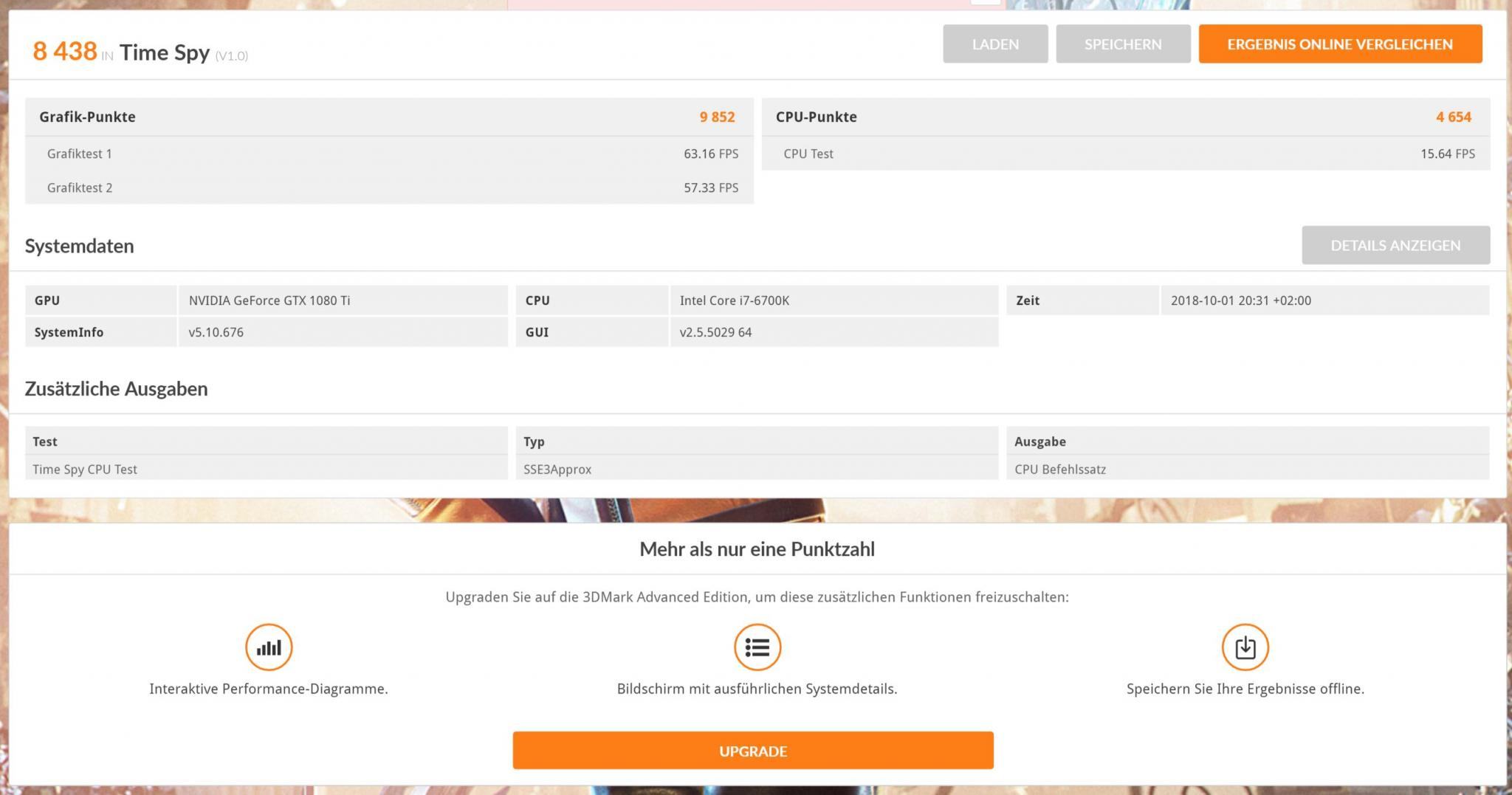

3DMark Benchmark Anbindung mit x8 Lanes -> Ergebnis siehe Bild 2 (x8) x8.jpg

Beim Zocken habe ich auch keinen Unterschied bei den FPS feststellen können.

Mein Fazit: Man kann ohne weiteres eine GPU in einen x8 Slot stecken um eine zweite SSD m.2. mit voller Leitung betreiben ohne merkbare Einbußen der GPU beim Zocken zu haben.

Vielen Dank für Eure Tips, tolles Forum für Hardware-Geschichten. Weiter so ...


Gruß Martin

Hallo,

ich habe einen Core i7-6700K, 4600 MHz (46 x 100) auf dem Asus Maximus VIII Ranger. Aufrüsten geht wohl nur bis zum 7700K laut Asus.
Mehr geht wohl nicht?

Oh man... mein Z170 Deluxe hat sich verabschiedet und während ich hier mit dem MacBook schreibe... läuft der PC nach 5 - 10 Mins nach dem Einschalten an.
Ich schrieb gerade:

Es war ein schleichender Tod :fresse:
und vor ein paar Monaten fing es an:
Manchmal startet man den PC und nichts passiert. Erst 10, 20 oder 40 Sekunden später läuft der Rechner an. Oftmals lief er aber auch direkt ohne Probleme.
(Am Powerschalter des Gehäuses liegt es nicht).

Und vorhin... ging der PC gar nicht mehr an. Ich wartete und wartete.

Bios ist das letzte 3801 vom 27.04.2018.
Hat jemand schon so einen Fehler beobachtet? Habe alles ausgebaut und nutze imo einen RAM-Riegel und keine Soundkarte, Graka und der Fehler ist noch da.



Als ich schon dachte, der PC ist hinüber, hat er doch noch überraschend nach 5 - 10 Mins gestartet... schnell habe ich das Bios 3801 neu aufgespielt.
Wenn der Fehler noch weiter besteht, werde ich das vorletzte Bios 3703 vom 12.01.2018 testen.

besteht irgendwie die möglichkeit den aktuellsten Realtek Soundkarten Treiber mit der Sonic App zu nutzen oder muss ASUS dafür angepasste Treiber bauen? Ich weiß das ich den Realtek treiber auch so nutzen kann jedoch verliert man dann einige Features da man dann die Sonic app nicht mehr hat

Hallo zusammen!

Ich habe mir eine m.2 SSD gekauft und wollte sie in meinen Gaming PC einbauen. Allerdings bin ich mir nicht sicher, ob mein Plan überhaupt klappt.

Vielleicht hat schon mal jemand von euch Erfahrungen damit gemacht was und wie man die Platte im BIOS konfiguriert ohne dass mein RAID Verbund deaktiviert wird?
Natürlich ist es wünschenswert wenn die neue Samsung EVO Plus 970 1TB dann auch die vollen lanes (4?) bekommt :)
Die neue m.2 SSD soll im Grunde die vorhandene 2,5" SSD ersetzen.

Danke schon mal!!

LG

Aktuelle SATA config:
DRIVE ASUS BW-16D1HT SATA, Blu-Ray RW (90DD01E0-B30000) (SATA 6G_1)
SSD Samsung SSD 850 Pro 1TB, SATA (MZ-7KE1T0BW) (SATA 6G_2) (main system Windows 10)
HDD1 HGST Ultrastar 7K6000 (6TB in RAID1) (US7SAK600) (SATA 6G_3 in RAID1)
HDD2 HGST Ultrastar 7K6000 (6TB in RAID1) (US7SAK600) (SATA 6G_4 in RAID1)

Restliches System (nur zur Info, falls benötigt):
CPU Intel Core i7-7700K (Kaby Lake) @ 4,7 GHz (cooler: Noctua NH-D15)
MB ASUS ROG Maximus VIII Ranger (BIOS 3802)
RAM Kingston HyperX Predator DIMM Kit 16GB (2*8GB), DDR4-3000, CL15-16-16 (HX430C15PBK4/32)
GPU Gainward GeForce RTX 2080 Ti Phoenix GS (11GB)
PSU be quiet! Straight Power 10-CM 500W ATX 2.4 (E10-CM-500W/BN234)
CASE Fractal Design Define R5 Black (FD-CA-DEF-R5-BK)
Display HP Z27n LED-IPS (WQHD 2560 x 1440)

Zuletzt bearbeitet:
Wenn ich die Einstellungen von BIOS sichere sind diese nach BIOS Update dann noch abrufbar?

Auch wenn ich das Board nicht mehr habe: Sind -afaik- nach wie vor Versions-spezifisch, da sich Zeiger innerhalb der BIOS Struktur ändern können.

Kannst du mir noch sagen wie ich die M2 SSD von SATA auf PCIe umstelle damit mein erster SATA Port nicht deaktiviert wird. Im Handbuch steht nur der Hinweis das bei SATA Mode der erste Port der SATA-Anschlüsse deaktiviert wird, jedoch finde ich nichts zum umstellen!

Da musst du gar nichts umstellen. Wenn dort im M.2 keine SATA sondern eine PCIe SSD verbaut wird, dann ist der SATA Anschluss automatisch aktiv.

besteht irgendwie die möglichkeit den aktuellsten Realtek Soundkarten Treiber mit der Sonic App zu nutzen oder muss ASUS dafür angepasste Treiber bauen? Ich weiß das ich den Realtek treiber auch so nutzen kann jedoch verliert man dann einige Features da man dann die Sonic app nicht mehr hat
Die Sonic App hat bei mir nur noch Probleme gemacht (wurde nicht ganz geladen beim Systemstart, also musste man immer wieder neu bestätigen,das die App Änderungen vornehmen kann.
Ausserdem lief Sie auch nicht mit dem letzten Realtek Treiber.

Moin,

ich habe ein ASUS Maximus Ranger viii und wollte darauf nun meine Samsung 970 EVO Plus NVMe zum Laufen bekommen.
In Windows 10 wird sie erkannt und auch im BIOS/UEFI, allerdings kann ich sie nicht als Bootplatte auswählen, woran kann das liegen? Die neusten Treiber und Versionen hab ich bereits installiert.

Vielen Dank schon mal für die Antworten.

LG Marvin

Weil man sie vor der Installation komplett löschen muss, also im Windows Setup kannst du sie departitionieren. Da ist dann am Ende nach dem Löschen der meistens 3 Partionen ein leeres Volume und schon klappt die Installation.

Weil man sie vor der Installation komplett löschen muss, also im Windows Setup kannst du sie departitionieren. Da ist dann am Ende nach dem Löschen der meistens 3 Partionen ein leeres Volume und schon klappt die Installation.
Danke dir schon mal für die ANtwort.
Partitioniert ist sie bis jetzt noch nicht gewesen und in der Datenträgerverwaltung hab ich die Option dazu leider auch nur ausgegraut hinterlegt.

Im Windows Setup sieht man alles. Du hast bestimmt das neuste Windows 10 2009 (20H2) auf USB Stick als 64bit UEFI Version genommen?

Wie kann ich denn mit dem Maximus VIII Formula die Haupttimings einstellen. Ich bin es von vohergehenden Mainboards gewohnt, dass die vier Haupttimings (z.B. 14-14-14-34-2N)unter den Overclocking-Einstellungen angezeigt werden. Bei dem M8F werden mir aber nur 3 Haupttimings angezeigt. Ich bin etwas verwirrt. Wird da was zusammen gefasst. Ich komme von der Z97 Plattform. Da war es möglich, die 4 Haupttimings einzustellen.

tRCD=tRP, gilt für die gesamte Plattform.

bastle grad mit einem 6700k und einem M8H rum. Jemand eine Ahnung, welches BIOS sich gut für DR S8B macht? Was ich so im Netz noch fand, so rennen die meisten wie damals üblich mit 4x4GB oder 2x8GB rum, 2x16GB gibts wenig bis gar nicht habe ich so das Gefühl. Hab jetzt auf Verdacht einfach mal das letzte offizielle draufgehauen.

@emissary42 wäre ggf. eins von den custom BIOS gut oder sind die rein für XOC? hast du da vielleicht noch Erfahrungswerte in deinem Gedächtnis schlummern? :)

danke :wink:

Die inoffiziellen Versionen habe ich nicht alle mit 16GB Modulen getestet, das war dann eher mit dem Z270 Apex angesagt. Würde erst mal mit einer aktuellen offiziellen Version anfangen, bevor ich den ganzen alten Kram durchprobiere. Es ist ja nicht gesagt, dass ASUS das BIOS wie bei Z390 zum Ende hin genauso vergurkt hat.

Edit: Auf meinen OC Screenshots (aus 2016!) mit dem Hero hab ich 1902 für 2x16GB S8B verwendet.

muchas gracias für dein feedback. was hattest du da für Werte erreicht? Ich würde sowas um die 3600MHz erwarten ohne es mit IO/SA komplett zu übertreiben.

Mit 1902 lief 3600 bei mir ohne großes Gefrickel. Zwar nicht ganz XMP-PnP, aber schon relativ dicht dran.

@emissary42 du hast besagtes BIOS nicht zufällig noch rumliegen? Das von der Asus Seite scheint broken zu sein. zumindest sagt das board, es wäre keine korrekte BIOS-Datei.

Zuletzt bearbeitet:
Hast du versucht es per USB Flashback aufzuspielen oder per Q-Flash?

Es könnte sein, dass sich die Encapsulation der Datei irgendwann mal geändert hat und ein aktuelles Q-Flash deshalb alte Files generell nicht als "valid" erkennt.

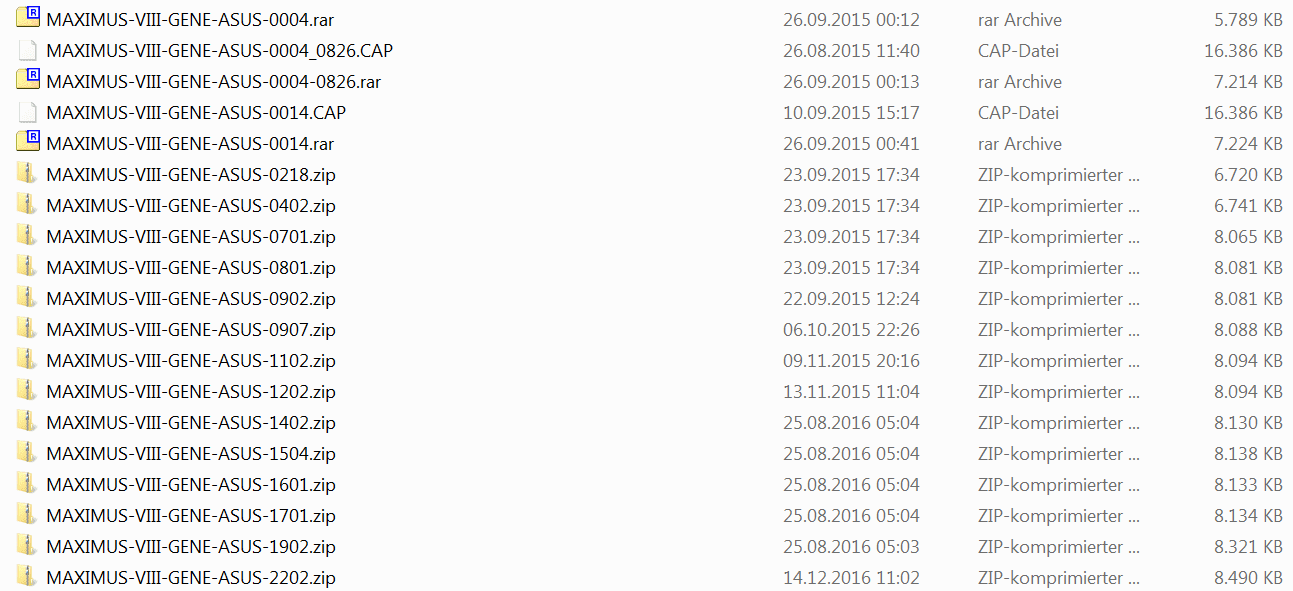

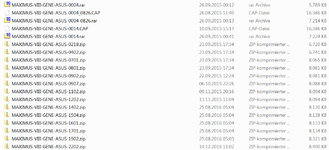

Edit, auf Platte hab ich sonst noch die hier:


sowohl als auch, wenn ich via UEFI flashen möchte, bekomme ich die Meldung not valid, wenn ich über USB flashback flashe, dann wirft das board 00 😅
Dann scheint das prinzipiell wohl nicht mehr zu gehen auf ein älteres BIOS zu flashen, so wie ich das verstehe?

Hatte ich zu meiner Zeit mit dem MB selbst nie Probleme mit. Frag evtl mal beim ASUS Support nach :fresse:

Könntest sonst natürlich auch extern flashen....
