[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben








UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren


AI Tweaker


AMD CBS

Main / Exit


Advanced


Monitor


Boot


Tools




Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:

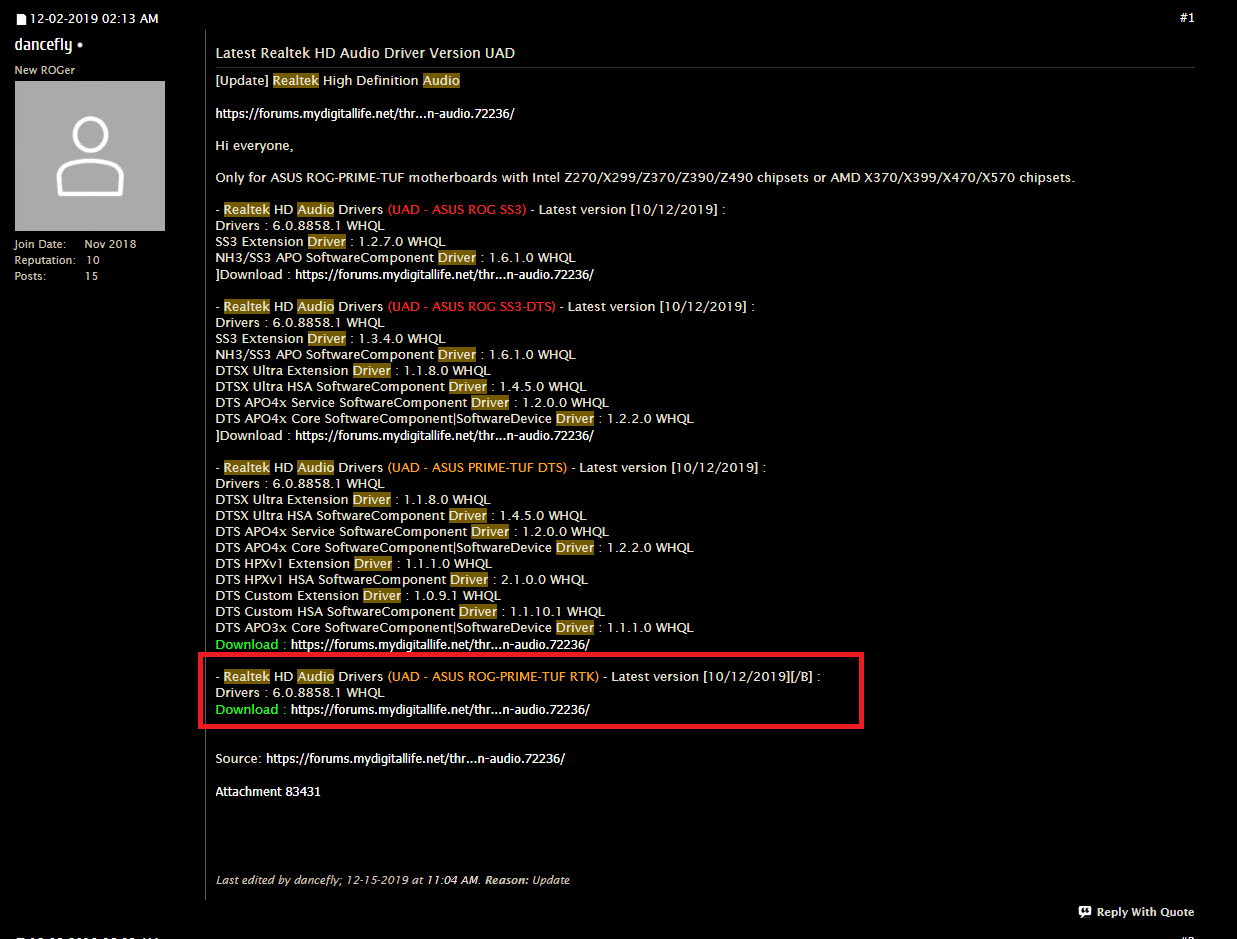

Also wäre der richtige Treiber für mich der, den ich bei dem dritten Spiegelstrich finde? Oder was meinst du mit "einfachen" Treiber. Sorry, dass ich nochmal so blöd frage aber ich will nicht 2 Mal Treiber installieren müssen.
Also, es ist etwas her das ich den installiert habe, aber ich glaube ich habe den markierten genommen (siehe bild). Der darüber ist der gleiche treiber, jedoch mit all den anderen zusatzfunktionen die aufgelistet sind, mir aber nichts sagen. Jedenfalls nicht vergessen erst den alten zu deinstallieren, dann den neuen. Sollte der markierte nicht zum ergebnis führen, dann den darüber versuchen.
Es ist aber wirklich mist das man sich auf der linkseite anmelden muss für den download ...
Wäre nett wenn du berichten kannst ob es geklappt hat, weil ich auch überlegt habe ob es sinn macht ein update zu machen :)


Anhänge

  • treiber.PNG
    43,5 KB · Aufrufe: 112
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Habe mich angemeldet und den besagten Treiber (den untersten) runtergeladen. Den Audiomanager gibt es so nicht mehr oder zumindest sieht er ganz anders aus. Aber der neue bietet die gleiche Funktion für Kopfhörer.



Hier der Link aus dem Forum

Danke nochmals.

Habe mich angemeldet und den besagten Treiber (den untersten) runtergeladen. Den Audiomanager gibt es so nicht mehr oder zumindest sieht er ganz anders aus. Aber der neue bietet die gleiche Funktion für Kopfhörer.
...
1. Danke als erstes für den Link!
2. Ich habe nun auch das Update gemacht (alten deinstalliert und neuen installiert), aber nun habe ich keinen Eintrag mehr in der Systemsteuerung...

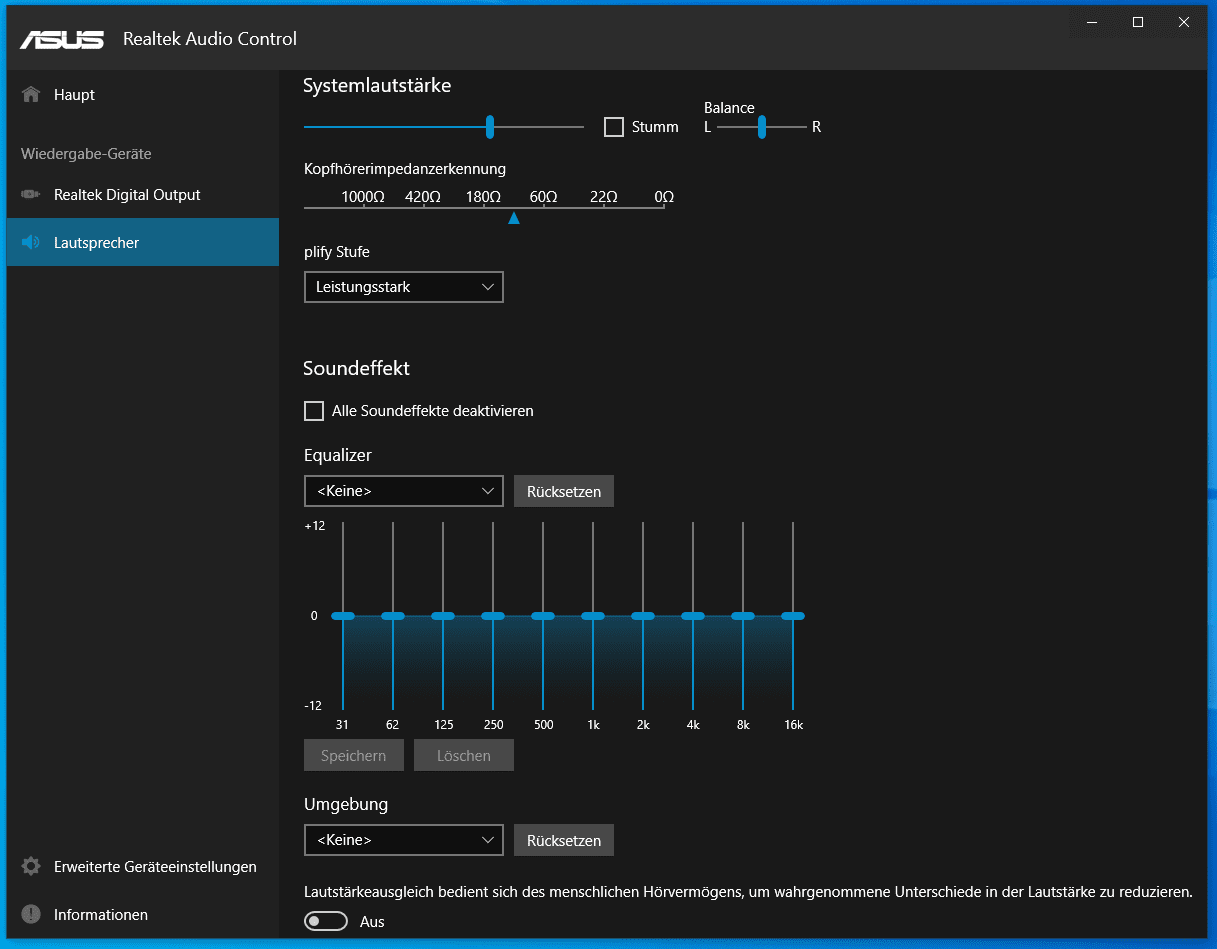

Wie rufst du das Programm auf?

Das Programm ist glaube ich eine Windows 10 App, kein Programm. Such mal im Startmenü nach Realtek Audio Console.

Also irgendwie läuft es bei mir nicht rund mit dem 3700x (BIOS 5406). Es ist schon eninige Male passiert, dass beim Start des Rechners der einfach nicht Postet, Bildschirm bleibt schwarz und ich sehe kein Bootscreen. Das passiert aber nicht nur beim Kaltstart sondern auch manchmal, wenn ich am BIOS was geändert habe (z. B. Lüfterkurve). In dieser Situation dreht dann oft auch der CPU Lüfter nicht. Aber die LED ist an und alle anderen Lüfter drehen.

Selten hilft ein Reset. Meistens muss ich aber den Power Button halten, bis er aus geht, dann wieder an machen.

Nabend,
ich bin auch Besitzer des Boardes und versuche es seit Wochenende zum laufen zu bekommen.
Es will aber nicht so recht.
Bios ist das neueste, Ram voll belegt mit 64gb 3600MHz, Cpu 3900x.

In dieser Konfig. startet alles, aber sobald ich meine Samsung 970 Pro über ein Aquacomputer Pcie Adapter einsetzen will bekomme ich nur eine Boot Schleife ohne Post Screen.

Wenn ich Bios reset gemacht habe sehe ich das Asus Logo und dann startet er da neu.
Ich habe auch schon im Bios den Nvme Raid Mode für die PCIe Slots aktiviert gehabt was auch nicht klappt.

Als ich vor 2 Monaten das Board mit ein 3700x getestet hatte lief der Adapter ohne Probleme in den Slots.
Habe dann den PC auf WaKü umgerüstet und die CPU getauscht. Mit dem 3900er zickt das jetzt alles rum.
SSD direkt im M2 Sockel montiert läuft Problemlos.
Ich würde aber gerne die SSD ordentlich gekühlt haben.

Hat jemand schon ähnliche Probleme gehabt? Mein altes Intel System hat nicht so gezickt. :fire:

Also irgendwie läuft es bei mir nicht rund mit dem 3700x (BIOS 5406). Es ist schon eninige Male passiert, dass beim Start des Rechners der einfach nicht Postet, Bildschirm bleibt schwarz und ich sehe kein Bootscreen. Das passiert aber nicht nur beim Kaltstart sondern auch manchmal, wenn ich am BIOS was geändert habe (z. B. Lüfterkurve). In dieser Situation dreht dann oft auch der CPU Lüfter nicht. Aber die LED ist an und alle anderen Lüfter drehen.

Selten hilft ein Reset. Meistens muss ich aber den Power Button halten, bis er aus geht, dann wieder an machen.
Jemand eine Idee? Es passiert fast täglich. Ich muss aber dazu sagen, dass ich den Rechner, wenn ich ihn nicht brauche vom Netz nehme. Ich mache die Steckdosenleiste aus.

Hello everyone!

Also irgendwie läuft es bei mir nicht rund mit dem 3700x (BIOS 5406). Es ist schon eninige Male passiert, dass beim Start des Rechners der einfach nicht Postet, Bildschirm bleibt schwarz und ich sehe kein Bootscreen. Das passiert aber nicht nur beim Kaltstart sondern auch manchmal, wenn ich am BIOS was geändert habe (z. B. Lüfterkurve). In dieser Situation dreht dann oft auch der CPU Lüfter nicht. Aber die LED ist an und alle anderen Lüfter drehen.

Murazor, do you have any PCI-E card installed besides a graphics card? I have absolutely the same problem with arbitrary 5406 hangs on reboot or power on, I reverted back to 5220 and the hangs disappeared. I have X-Fi Titanium HD installed.

Nope, no PCI-E cards whatsoever. I don't know whether M.2 counts since they share some lines with PCI-E. Both slots are populated on my board. Currently I also downgraded to 5216. I will Update again to 5406 later this evening. Just because of some hope that a fresh install of the BIOS will fix the issue again. Thank your for your input.

By the way: someone else (also an english speaking user) had issues with his bourd and a sound card. Reous modded a BIOS for him to disable some options that were related to an issue. Maybe you check some pages back.

I've already reported it to ASUS, waiting for their reply. This AGESA 1.0.0.4B is really painful for a plenty of users of different MBs.

Interessant, habe ja ein ähnlichen Bug.
Sobald ich meine SSD über den PCIe Adapter einstecke bootet der PC nicht mehr.
Kommt aus der Neustartschleife nicht mehr raus.

Somit scheint es ja schonmal nicht am Adapter selber zu liegen.
Werde morgen mal eine alte PCIe GraKa einstecken und schauen obs die selben Probleme gibt.

Mal eine Frage kann man irgendwie feststellen ohne Board und CPU zu tauschen weil kein anderes Board und keine andere CPU da ist ob das Board X470 Pro defekt ist.

Hatte auf das Board 4 Speicherriegel gesteckt 4x8 DDR4 3200 Crucial mit E-Dies

2 mal ins Bios um Speicherigel die auf ein X299 mit 3933 liefen auf 3600 gestellt Rechner bootet , Reset gemacht wieder ins Bios auf 3800 gestellt Rechner bootet aber Bluescreen

2 mal neu gestartet immer wieder Bluescreen.

dann Reset gemacht um im Bios mal auf Standard zu stellen aber plötzlich kein Bild mehr.

CMOS Reset gemacht kein Bild Batterie für 1 Stunde raus kein Bild.

Grafikkarte und NT am anderen Rechner gemacht Gigabyte GA-P35-DS3L (rev. 2.0)

Bild ist da

also kann es ja nur am X470 Pro liegen oder an der CPU also schon mal eingegrenzt.

Was mich stutzig macht und das ich auf das Board komme ist

wenn man den PC einschaltet blinkt doch kurz die LED auf der Tastatur auf oder weil die doch erkannt wird eigentlich oder abgefragt wird und wenn man ein CMOS Reset macht per Jumper müsste dann nicht diese Beleuchtung am X470 Pro an sein ?

Weil nach CMOS Reset ist die RGB Beleuchtung nicht an.

Bios das letzte für Ryzen 2700x glaube 4602

aber beim einschalten die Power LED ist dauerhaft an aber es passiert nichts

Zuletzt bearbeitet:
StillPad, bios 5406?
Davor wars glaube ich 5220, weil das mit neuer CPU rumgezickt hat 5406. Mit beiden hab ich die selben PCIe SSD Probleme.
Das Board lief beim Testlauf mit 3700x und dem Bios davor (5220) eigendlich ohne Probleme mit der PCIe SSD.
Ich glaube auch nicht das der Adapter auf einmal hin ist.
Die SSD ausgebaut im M2 Slot läuft ohne Probleme.
Nur fehlt dort die gute Kühlung.

Ich dachte schon ich wäre der einzige mit dem Problem ;). Mein ROG Strix X470-F Gaming macht auch Probleme mit der Bios Version 5406. Sporadisch läuft das Board beim Booten in eine Boot Schleife und die gelbe LED am Board leuchtet, dann hilft nur noch mehrfaches resetten. Deshalb bin ich zurück zur Version 5220, mit der habe ich dieses Problem nicht.

Wenn man danach googlet findet man nur wenige die dieses Problem haben, Ursache und Lösung soweit ich weiß bisher unbekannt.

Bleibt wohl nichts anderes als abwarten bis eine Version kommt die diese Probleme nicht verursacht.

Guys, please report to Asus as well, I hope that will make them to take care of it.

@The Master of Desaster
Ich stelle jetzt einfach mal ein paar Fragen.
- cmos Reset bei angeschlossener Stromversorgung auch probiert?
- Drehen die Lüfter hoch und wieder runter?
- Mal mit nur einem RAM Stick probiert? (Hier auch verschiedene Riegel in verschiedenen Slots probieren)
- Alle unnötigen Sachen mal ausgebaut? (HDD, SSD, M2, USB Sticks, PCIe Erweiterungskarte, Soundkarte, ...)

Cmos Reset habe ich durchgeführt. Allerdings ohne angeschlossene Stromversorgung. Warum soll man den mit angeschlossenem Strom durchführen?
Ja, Lüfter drehen hoch und wieder runter.
RAM hatte ich auf default, kein XMP Profil geladen.
Mit nur einem RAM Riegel usw. habe ich nicht probiert.
War das erste Bios bei dem ich solch ein Problem hatte.

Edit: ich war zwar nicht gefragt habe aber trotzdem geantwortet. Ich sollte genauer lesen^^

Zuletzt bearbeitet:
Guys, please report to Asus as well, I hope that will make them to take care of it.
Allready done, last sunday ;)
Beitrag automatisch zusammengeführt:

Mal eine Frage kann man irgendwie feststellen ohne Board und CPU zu tauschen weil kein anderes Board und keine andere CPU da ist ob das Board X470 Pro defekt ist.
Ohne es 100%ig zu wissen würde ich bei dieser Schilderung drauf tippen das das Board gestorben ist.
Das ne CPU einfach so weg stirbt ist selten aber nicht unmöglich. Deutlich eher machen das die Boards in all mein Jahren PC Erfahrung.
Ich hatte jetzt in 25 Jahren nicht eine defekte CPU.


@All
Habe heute Abend mal eine weitere PCIe Karte im System verbaut.

Slot 1 = Geforce 1070 FE
Slot 2 = Geforce 7600GS
Slot 3 = Leer

Damit ist er ohne zu zicken gebootet.
Mit der SSD hingegen komm ich in die Boot Schleife

Zuletzt bearbeitet:
Ich habe mal eine Frage zu den Temperaturen. Ich habe einen Ryzen 5 3600 und eine AiO-Wasserkühlung Arctic Liquid Cooler II 240. Bios: 5406. Die Temperaturen, die unter AL Suite 3 angezeigt werden, schwanken ständig zwischen 37 und fast 60°C im Leerlauf (CPU)! Werden da evtl. die Temperaturen nicht richtig ausgelesen? Kommen mir sehr hoch vor!

Ich habe mal eine Frage zu den Temperaturen. Ich habe einen Ryzen 5 3600 und eine AiO-Wasserkühlung Arctic Liquid Cooler II 240. Bios: 5406. Die Temperaturen, die unter AL Suite 3 angezeigt werden, schwanken ständig zwischen 37 und fast 60°C im Leerlauf (CPU)! Werden da evtl. die Temperaturen nicht richtig ausgelesen? Kommen mir sehr hoch vor!
Schau dir mal die CPU Spannung an.
Wenn bei mir die Temp. von 40 auf 50 gesprungen war. Wurde die Spannung auf 1,5V erhöht in dem Moment.
Ebenso hat der Takt ein Satz auf 4,4GHz gemacht.

Und ich habe eine Custom WaKü mit Mora 3 am laufen.

Sobald ich die CPU Spannung auf 1,3V erduziert hatte, hatte ich über 10° weniger Temp. Spitze.

Es ist nicht nur das bei mir die PCIe SSD nicht laufen will ;)
Ich habe auch noch das Problem das sich im Windows Leerlauf meine CPU nicht unter 3,7GHz runtertaktet.

Weiß noch nicht was das Ding daran hindern in moment.
Ebenso kann ich die Temp./Spannungs Spitzen sehen und ein Kern hoch getaktet wird ,sobald ein Hintergrundprogramm was macht.
Und das soll Strom sparend sein? Habe ich mein Zweifel.
Ich will nicht ausschließen das ich eine BIOS Einstellung falsch gemacht habe.
In moment steht das meiste auf Auto und es gefällt mir nicht was ich dort so sehe :(

Have you installed AMD chipset driver? It contains "Ryzen balanced" powerplan, with it 3700X idles @1.0V and 35.25x multiplier.
Yes its installed. Your cpu is not idling 3,5 - 3,6ghz is base clock.
when its in idle it should go down to 500mhz.
at least its what hwinfo64 says.
I think the8auer made a video about it last summer

According to CPU-Z it does. This power plan have 99% as minimum state, so the frequency falls to 3.525GHz. The lowest frequency I had was 2.2GHz with minimum state set to 50% or lower.

Schau dir mal die CPU Spannung an.
Wenn bei mir die Temp. von 40 auf 50 gesprungen war. Wurde die Spannung auf 1,5V erhöht in dem Moment.
Ebenso hat der Takt ein Satz auf 4,4GHz gemacht.

Und ich habe eine Custom WaKü mit Mora 3 am laufen.

Sobald ich die CPU Spannung auf 1,3V erduziert hatte, hatte ich über 10° weniger Temp. Spitze.

Es ist nicht nur das bei mir die PCIe SSD nicht laufen will ;)
Ich habe auch noch das Problem das sich im Windows Leerlauf meine CPU nicht unter 3,7GHz runtertaktet.

Weiß noch nicht was das Ding daran hindern in moment.
Ebenso kann ich die Temp./Spannungs Spitzen sehen und ein Kern hoch getaktet wird ,sobald ein Hintergrundprogramm was macht.
Und das soll Strom sparend sein? Habe ich mein Zweifel.
Ich will nicht ausschließen das ich eine BIOS Einstellung falsch gemacht habe.
In moment steht das meiste auf Auto und es gefällt mir nicht was ich dort so sehe :(
OK. Schaue ich mir an und werde berichten. Ich habe kein Overclocking aktiviert und das meiste im "AUTO"-Modus. Und auch mir gefällt nicht immer, was ich da sehe :rolleyes2:. Das Heruntertakten findet auch nur sehr, sehr eingeschränkt statt.

Cmos Reset habe ich durchgeführt. Allerdings ohne angeschlossene Stromversorgung. Warum soll man den mit angeschlossenem Strom

Es gab schon Fälle bei dem der cmos Reset nur mit angeschlossener Stromversorgung funktioniert hat.

Nabend zusammen,

habe heute nochmal eine dicke Testreihe durch gemacht:
Bios 5220 installiert und versucht mit etlichen BIOS Einstellungen die SSD über PCie Adapter zum laufen zu bekommen.
Es klappt ums verrecken nicht.

Ein Freund der ebenfalls eine Samsung 970 Pro mit dem selben Adapter verwendet, aber nur ein 3700X hat, bei dem läuft die SSD im Adapter.
Er hatte zwar zum Anfang x Neustarts aber es läuft wohl seit ein paar Wochen soweit.

Ist schon kurios das es mit den 3700X bei mir auch lief und der 3900X nun FU sagt... :rolleyes:
Er hat noch immer 5220 drauf.

Habe dann wieder auf 5406 geflashed, ein paar Bios Einstellungen probiert und die SSD läuft ums verrecken nicht im PCIe Slot :grrr:

Desweiteren habe ich raus gefunden wieso das ganz nicht runtertaktet... :rolleyes:
Nun die ganzen Standardauslese Programm können das nach 6 Monaten noch immer nicht.

Ich hatte gelesen das HWInfo64 das richtig auslesen würde, aber das tuts bei mir nicht. Das einzige was mit dem Ryzen Master übereinstimmt ist die gesamt CPU Power.
Die Temps stimmen um 1-2° überein.

Das die CPU aber gerade runtergetaktet wäre wird weder in Windows noch in anderen Programmen angezeigt. Ich verstehe nicht wie das noch immer sein kann?
Und wieso es von AMD noch kein Treiber Update gab was zumindest in Windows richtige Infos gibt.

Precision Boost habe ich deaktiviert und den AllCore Boost auf 4,250GHz angehoben. Eben so die CPU Spannung auf 1,3V reduziert.
Laut Ryzen Master scheint ihn dass aber nicht zu jucken. Zumindest habe ich bisher keine Spannungsspitzen von 1,5V gesehen und damit einhergehende großen Temp. Sprünge
Bei Ausllastung war die CPU Spannung aber deutlich unter 1,3V
Was mich vermuten läßt das die Spannung die man im Bios eingibt wohl eine Art max. Spannung ist.

Laut Ryzen Master kommen die Kerne auf 500MHz runter und ein großteil der 12 sind "Aus" :d
Darum habe ich auch ca. 26W CPU Verbrauch.

Ich komme mir wie ein Beta Tester vor :fresse:

Weitere Tests kann ich erst die nächsten Tage irgendwann machen.
Bin jedenfalls noch stark irritiert wie sehr es sich von Intel unterscheidet. Eine gescheite Dokumentation habe ich leider noch nicht gefunden.
Beitrag automatisch zusammengeführt:

Es gab schon Fälle bei dem der cmos Reset nur mit angeschlossener Stromversorgung funktioniert hat.
NT aus und Batterie raus sollten doch absolut sicher sein.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
