  9. Stabiles Alder-Lake-Package: Der Thermal Grizzly CPU Contact Frame (Update)

Stabiles Alder-Lake-Package: Der Thermal Grizzly CPU Contact Frame (Update)

Veröffentlicht am: von

thermalgrizzlyBereits mehrfach hatten wir über das potentielle Verziehen des Packages bzw. Heatspreaders der Alder-Lake-Prozessoren berichtet. Intel verneint bisher, dass es sich dabei um ein grundsätzliches Problem handelt. Neben einigen Workarounds mittels Unterlegscheiben und selbstgedruckten Rahmen haben auch die ersten Dritthersteller hier einen Markt erkannt. So präsentierte Thermalright den LGA1700-BCF (Bending Corrector Frame).

Bereits in einigen Video-Tagebüchern gab Roman Hartung alias der8auer einen Vorschau auf ein neues Produkt aus dem Hause Thermal Grizzly. Overclocker Dancop gibt auf Facebook eine weiteren Einblick auf eben dieses neue Produkt. Dabei handelt es sich um den CPU Contact Frame, zu dem es nun auch eine Produktseite gibt.

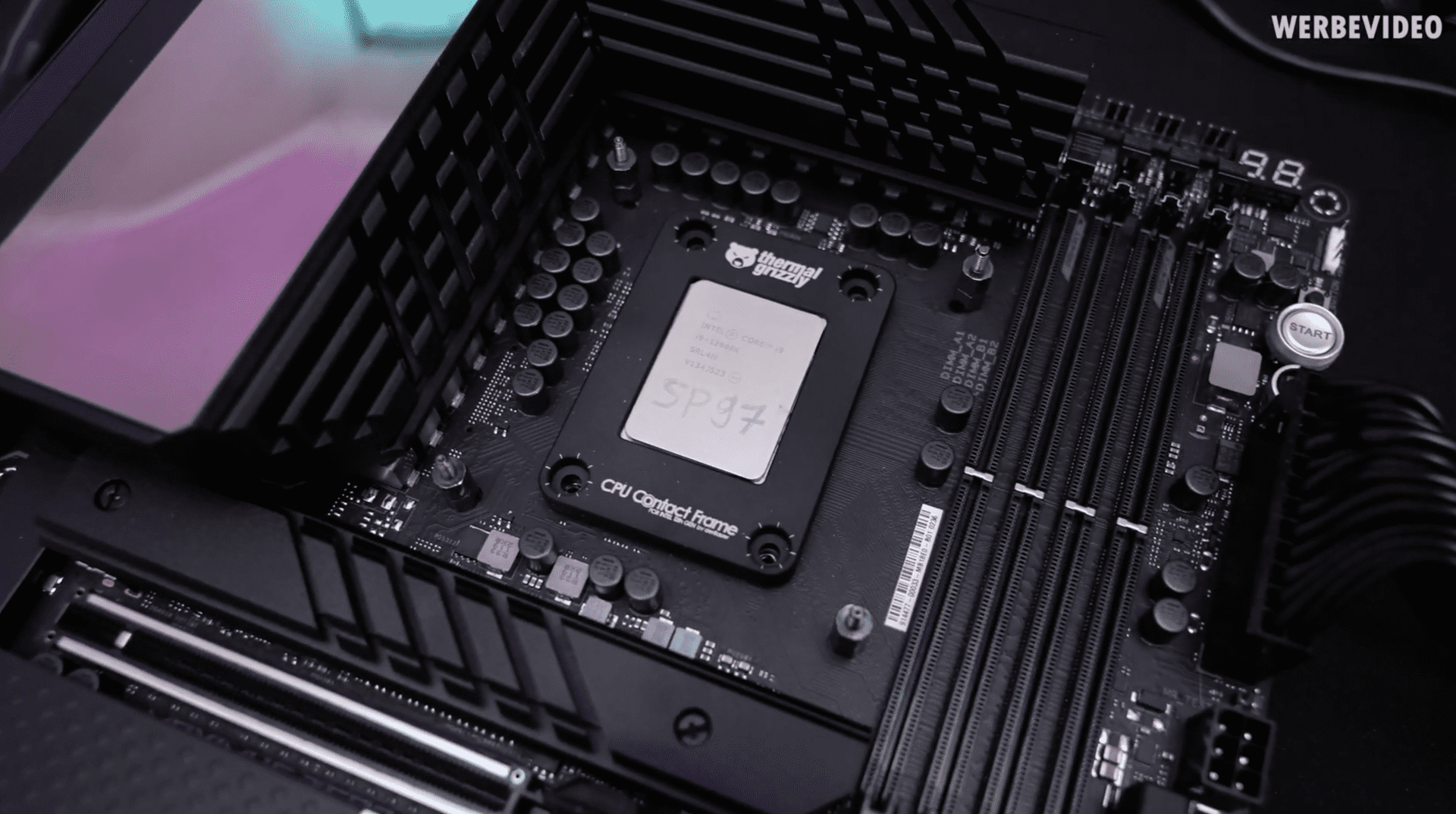

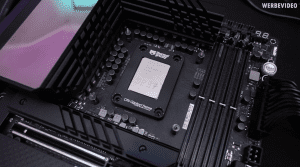

Thermal Grizzly CPU Contact-Frame
Thermal Grizzly CPU Contact-Frame

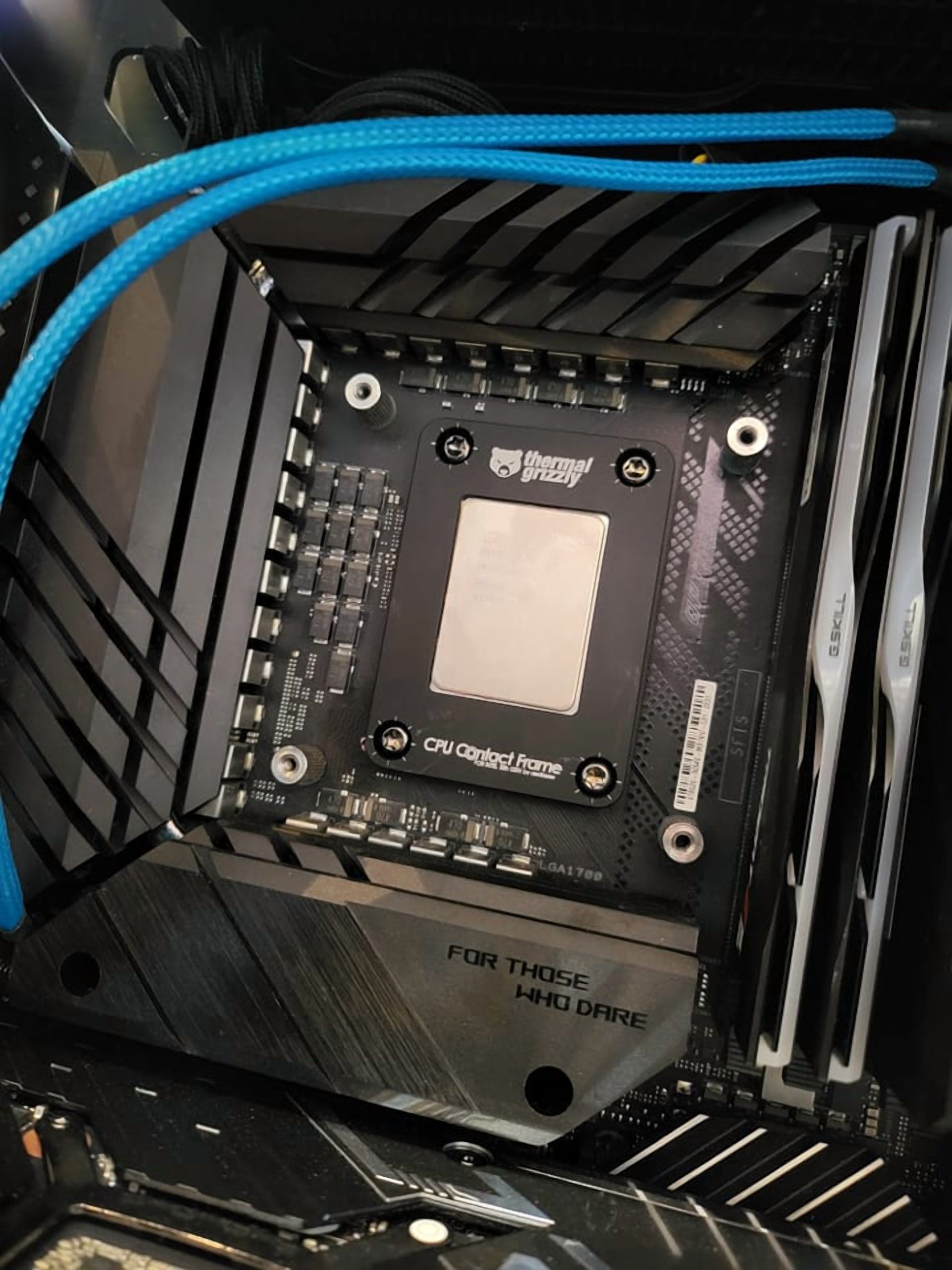

Thermal Grizzly CPU Contact Frame
Thermal Grizzly CPU Contact Frame
Thermal Grizzly CPU Contact Frame

Der CPU Contact Frame funktioniert genau wie der Thermalright LGA1700-BCF. Gefertigt wird er aus Aluminium – dies geht aus einem der erwähnten Videos sowie der Produktbeschreibung hervor. Die Funktion ist dabei recht simpel. Der Rahmen wird anstatt der von Intel vorgesehenen Sockelbefestigung verbaut. Thermal Grizzly beschreibt das Produkt wie folgt:

"Der standardmäßige Integrated Loading Mechanism (ILM) verfügt über Kontaktpunkte, die in der Mitte der länglichen CPU liegen. Durch den dadurch entstehenden ungleichmäßigen Anpressdruck des Prozessors in den Sockel wölbt sich die Oberfläche des Integrated Heatspreaders (IHS) konkav. Dadurch liegt die Bodenplatte des CPU-Kühlers in erster Linie an den Kanten des IHS auf, sodass der thermale “Hotspot” in der Mitte der CPU nicht optimal abgedeckt ist.

Der Intel 12th Gen CPU Contact Frame verfügt über eine spezielle Innenkontur, um bei der Montage den Anpressdruck von der Mitte der CPU auf die Kanten zu verlegen. Dadurch wird die konkave Wölbung des IHS vermieden. Dies führt dazu, dass CPU-Kühler besser auf dem Prozessor aufliegen und eine größere Kontaktfläche entsteht, um die Abwärme der CPU abzuführen."

Noch ist der Thermal Grizzly CPU Contact Frame bei keinem der Partnershops verfügbar und so kennen wir auch noch keinen Preis. In welchem Umfang sich die Temperaturen verbessern können hängt wohl auch vom verwendeten Kühler und Mainboard samt ILM ab.

Update:

In einem Video stellt Roman den Thermal Grizzly CPU Contact Frame genauer vor. Demnach nutzt man eben nicht nur die beiden Patches um den notwendigen Anpressdruck zu generieren, sondern die komplette zweite Ebene (ausgehend von der Heatspreader-Oberfläche) rings um den Prozessor. Der Druck wird allerdings auch hier nicht gleichmäßig verteilt, sondern der Rahmen ist bei den Patches um 40 bis 50 µm höher ausgeschnitten und sorgt hier somit für weniger Anpressdruck. Dieser geht also hauptsächlich von den vier Seiten aus.

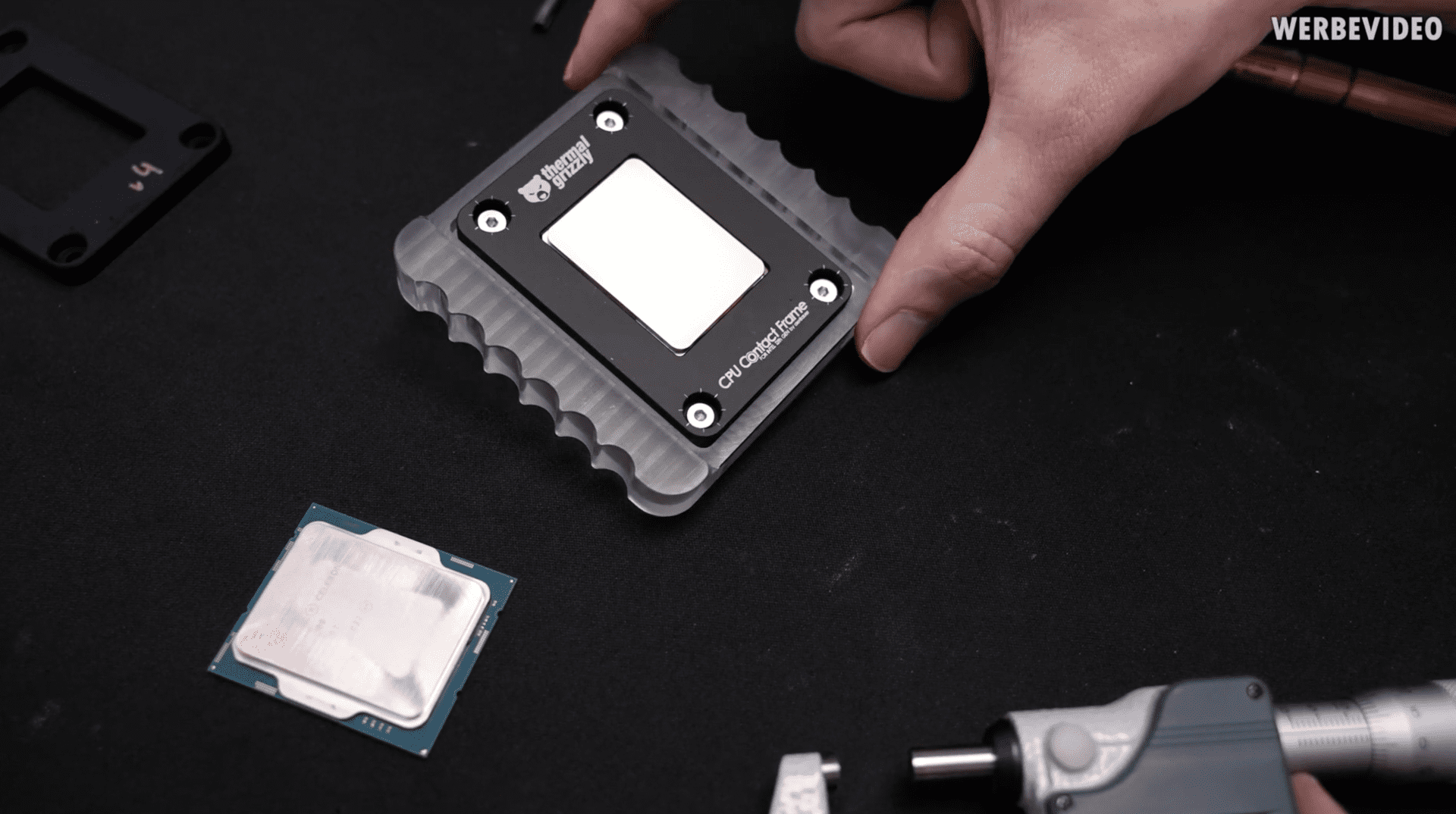

Thermal Grizzly CPU Contact-Frame
Thermal Grizzly CPU Contact Frame

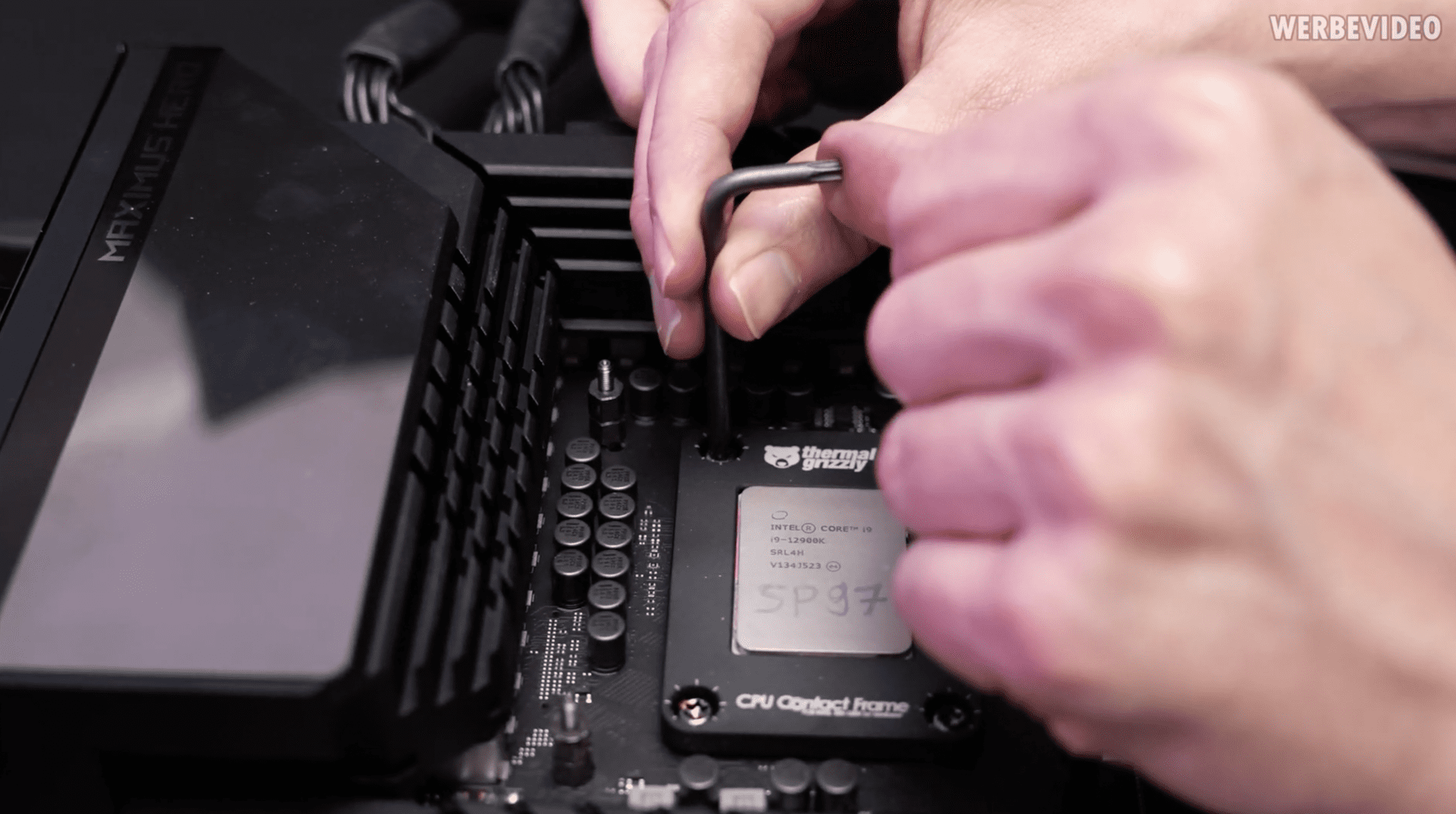

Für den CPU Contact Frame verwendet wird ein Aluminium 7075, da hier eine gewisse Festigkeit gefragt ist. Die Keep-Out-Zonen werden natürlich eingehalten. Eine Eloxierung sorgt bei diesem Thema für weitere Sicherheit. Um den Rahmen zu befestigen müssen die Schrauben mit 0,03 bis 0,06 Nm angezogen werden. Der beiliegende Schlüssel wird zwischen zwei Fingern gedreht, dies reicht in einem ersten Schritt aus. Auf den Schrauben und dem Rahmen befinden sich Markierungen die dabei helfen die Schrauben dann mittels einer Drehung um 90 ° auf ihr finales Anzugsdrehmoment zu bringen. Das Drehmoment lässt sich aber noch anpassen und für die Feinheiten des Extreme-Overclockings ist dies auch notwendig.

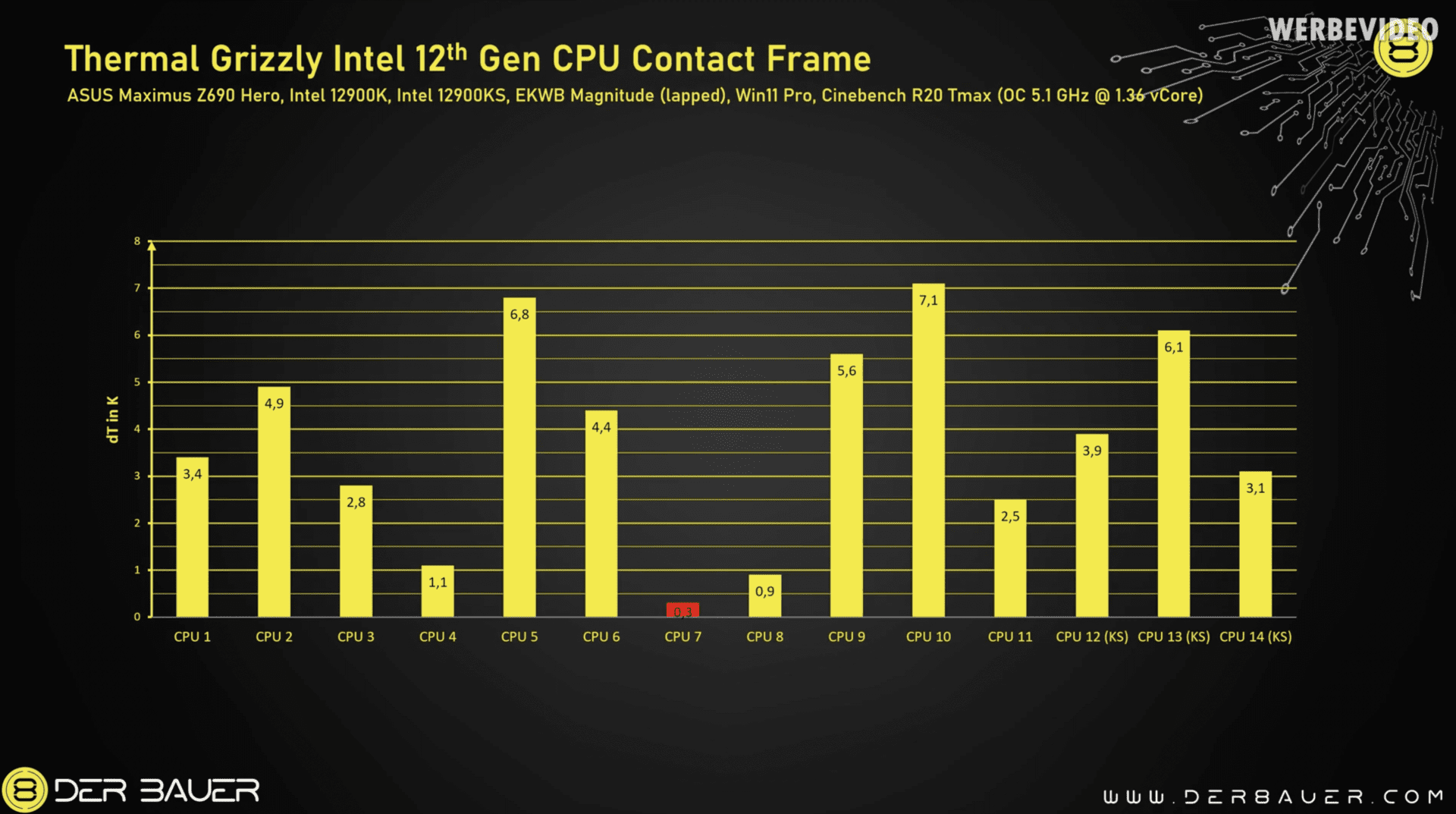

Roman hat 14 Prozessoren (Core i9-12900K) mit dem CPU Contact Frame getestet. Diese wurden bei 1,36 V mit 5,1 GHz betrieben und im Cinebench R20 getestet. Die Maximaltemperaturen fielen mit dem Frame im Schnitt um 4 °C geringer aus. Es gab allerdings auch Prozessoren die nur um 0,3 °C kühler wurden und solche die mit 7,1 °C deutlich stärker profitierten.

Thermal Grizzly CPU Contact Frame

Zum Abschleifen der Prozessoren hat man zudem einen Acrylrahmen entwickelt, in den der CPU Contact Frame zusammen mit dem Prozessor eingespannt wird. Das Einspannen ermöglicht ein Abschleifen im eingespannten Zustand und somit so, wie es sich auch im Sockel verhält. Zwei bis vier Grad Celsius sollen sich mit dieser Maßnahme realisieren lassen.

Der Thermal Grizzly CPU Contact Frame soll ab Montag erhältlich sein. Ein Preis kennen wir aber noch nicht. Laut Roman dürfte dieser bei 34,90 oder 39,90 Euro liegen.
