Die-Shots des Zeppelin-Dies mit AMDs Zen-Architektur

Veröffentlicht am: von

polaris10-die-shot

Schon häufiger haben wir über die Die-Shots unseres Forenmitglieds OC_Burner gesprochen, der sich mit Wissen über den Aufbau eines Chips, dem richtigen Equipment und womöglich ebenso viel Geschick und Geduld immer wieder daran macht, die aktuellen Prozesstechnologien abzulichten. Über verschiedene Filter und andere Maßnahmen kommen dabei immer wieder interessante Bilder zu Stande.

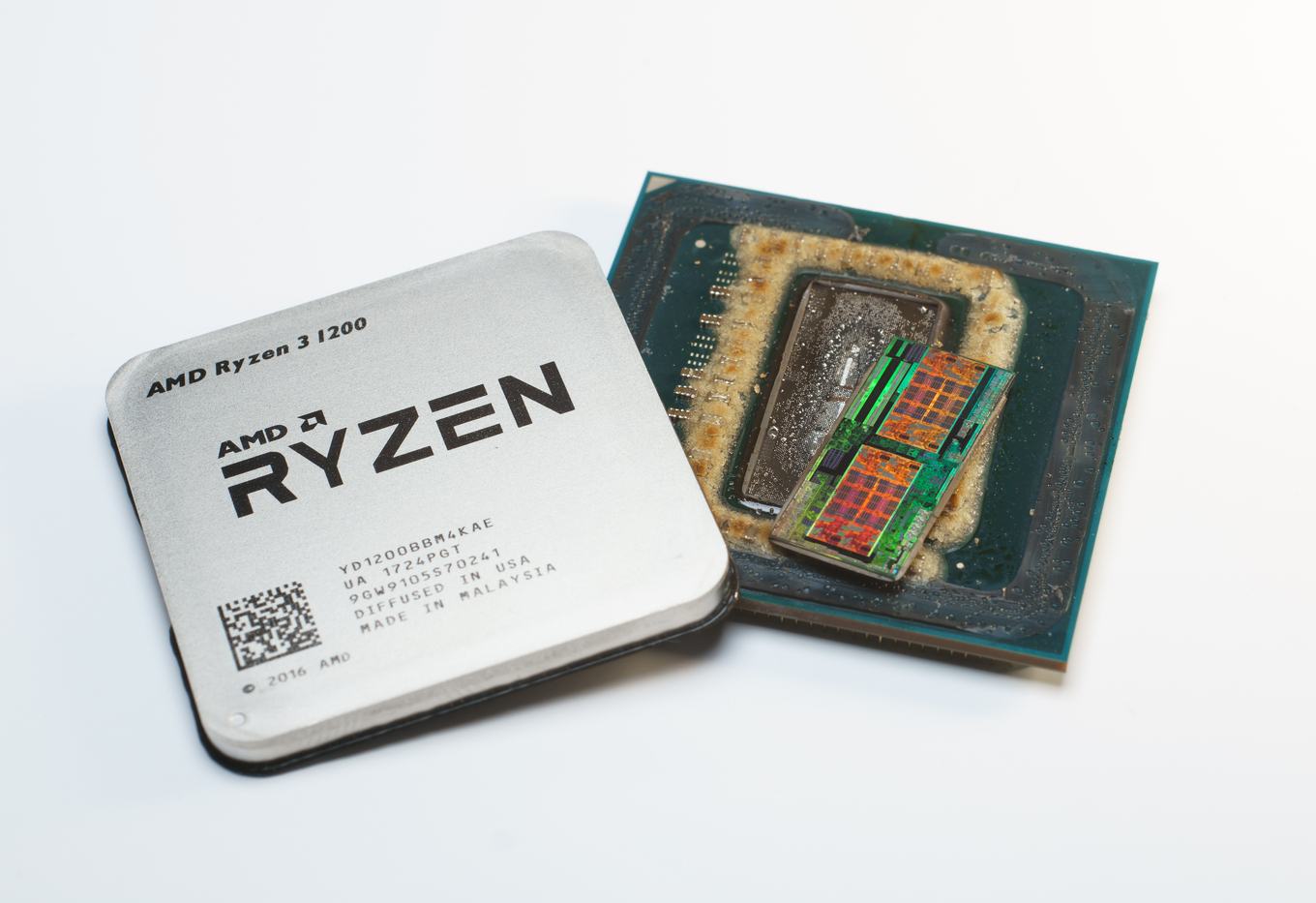

Nachdem es über eine lange Zeit immer wieder die verschiedensten GPUs zu bestaunen gab, hat sich OC_Burner nun einen aktuellen Prozessor aus dem Hause AMD geschnappt und den darin verbaute Die abgelichtet. Genauer gesagt handelt es sich dabei um einen Zeppelin-Die, also ein Stück Silizium, wie es bei den Ryzen-Prozessoren zum Einsatz kommt.

Gefertigt wird AMDs aktuelle CPU-Architektur Zen bei GlobalFoundries im 14LPP-Verfahren (14 nm FinFET Low Power Plus). Es soll sich dabei um ein durch GlobalFoundries von Samsung lizensierten Fertigungsprozess handeln, was AMD aber bisher nicht offiziell bestätigt hat.

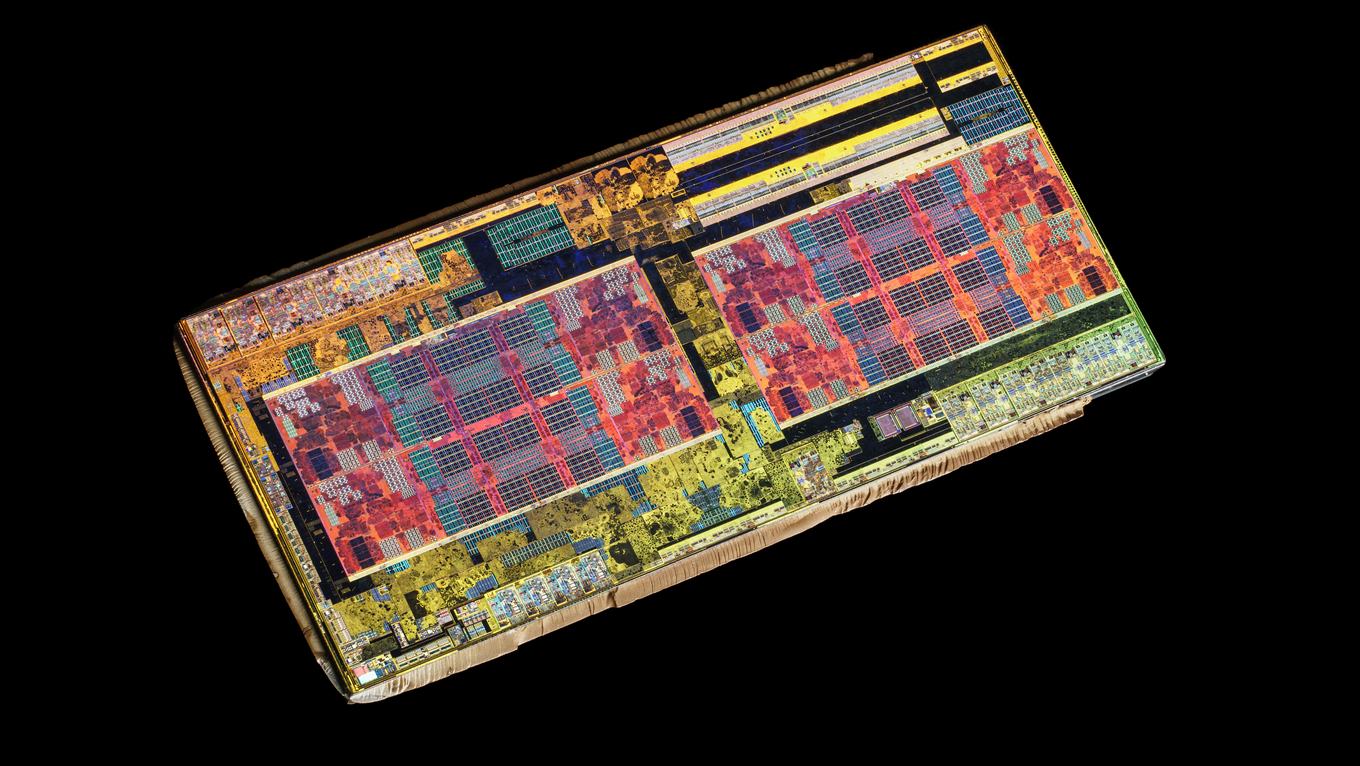

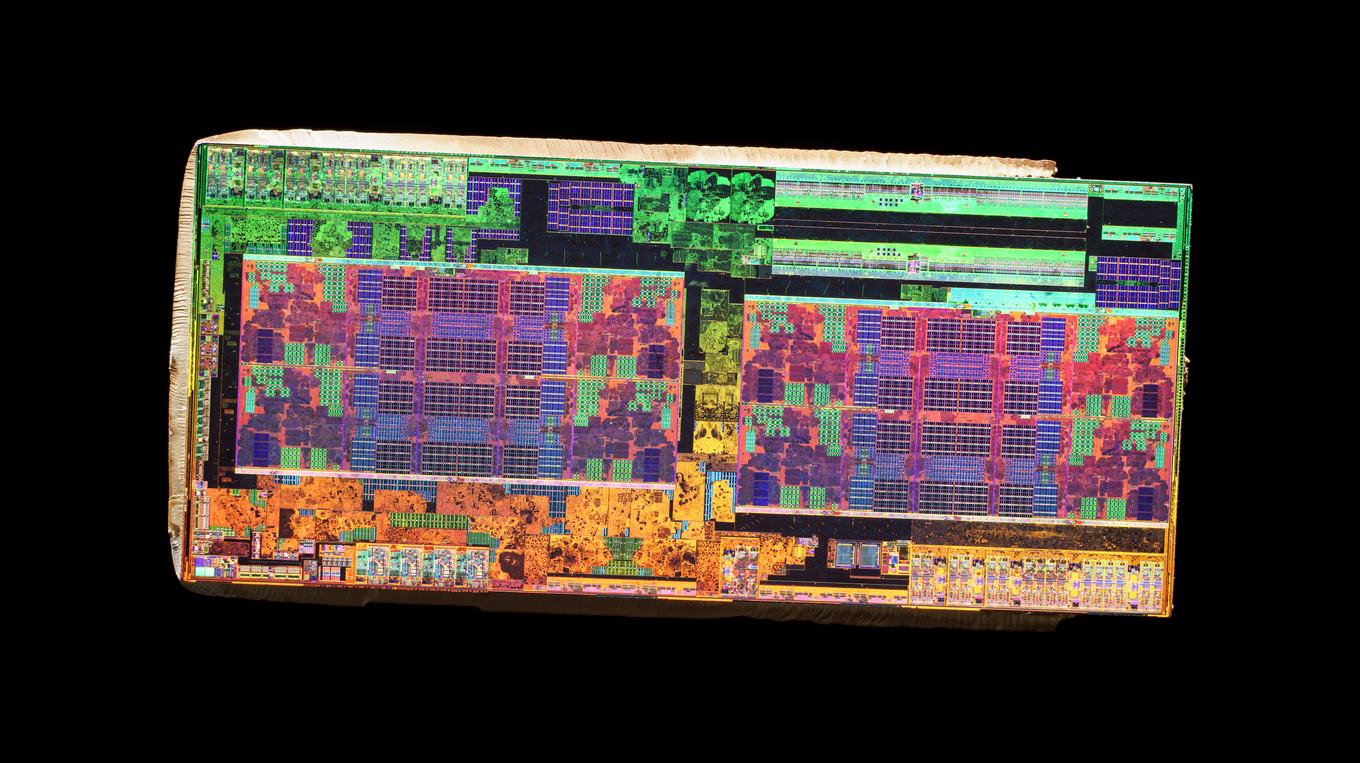

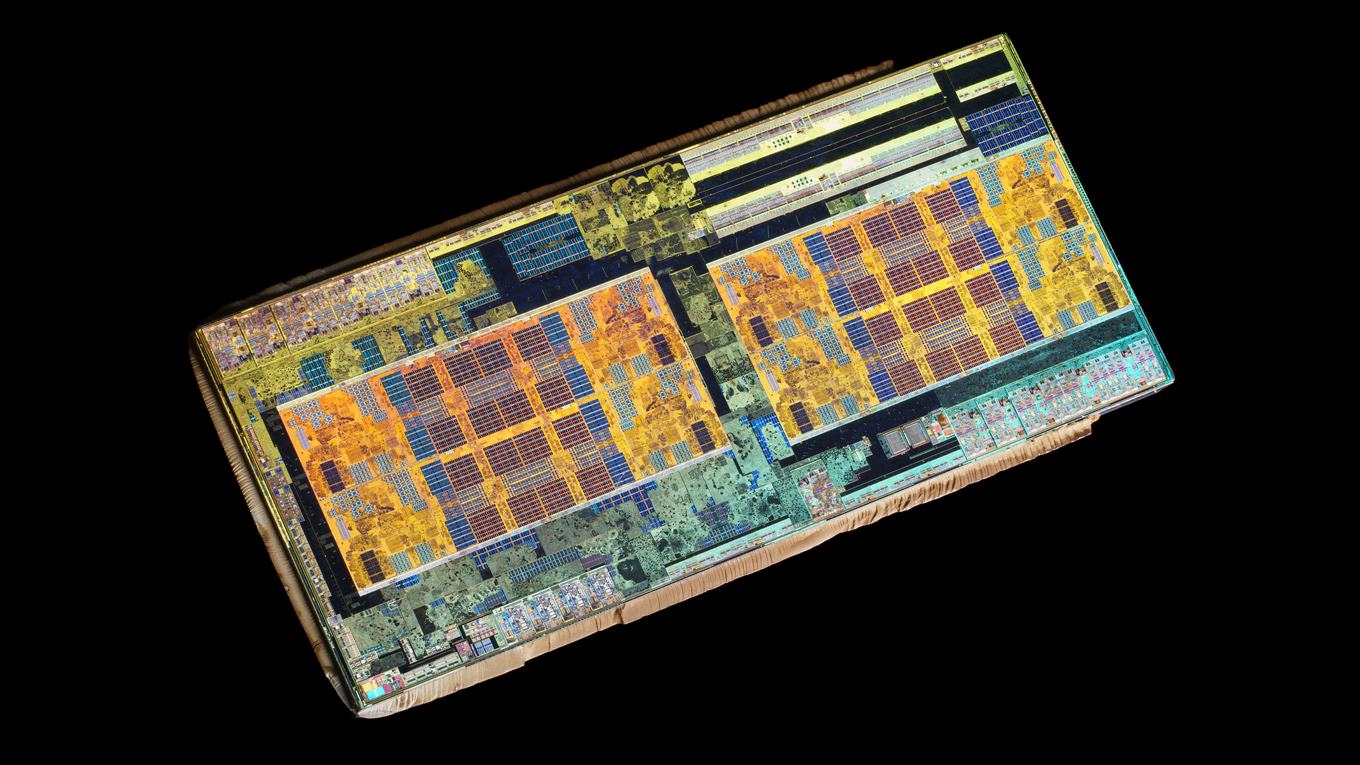

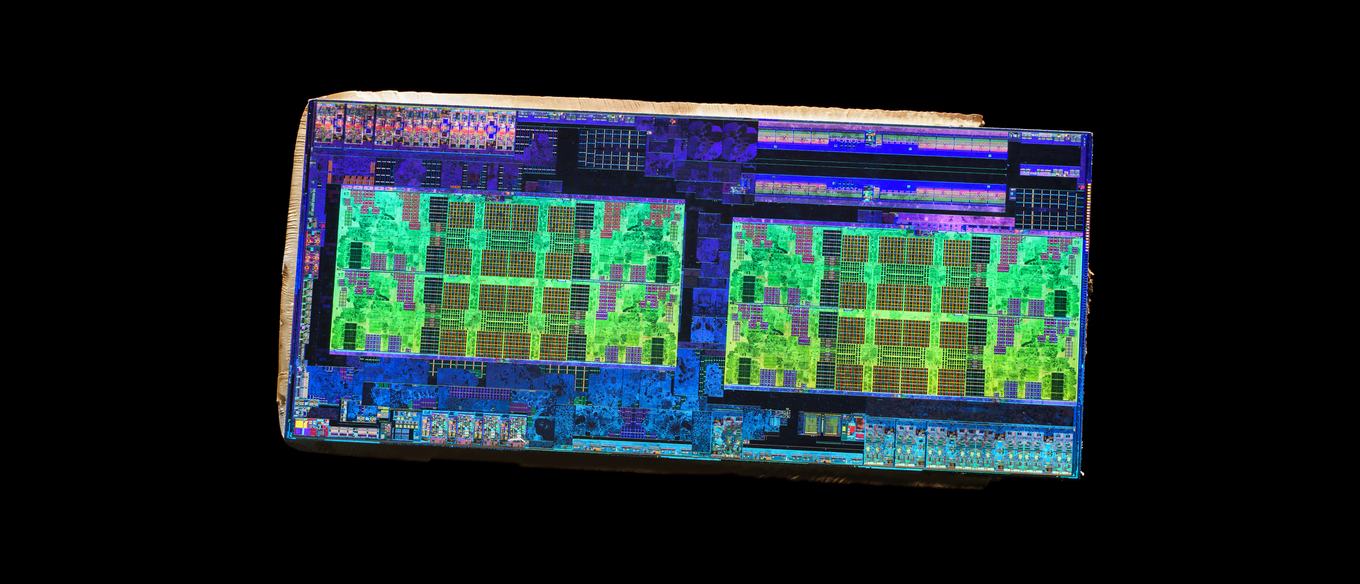

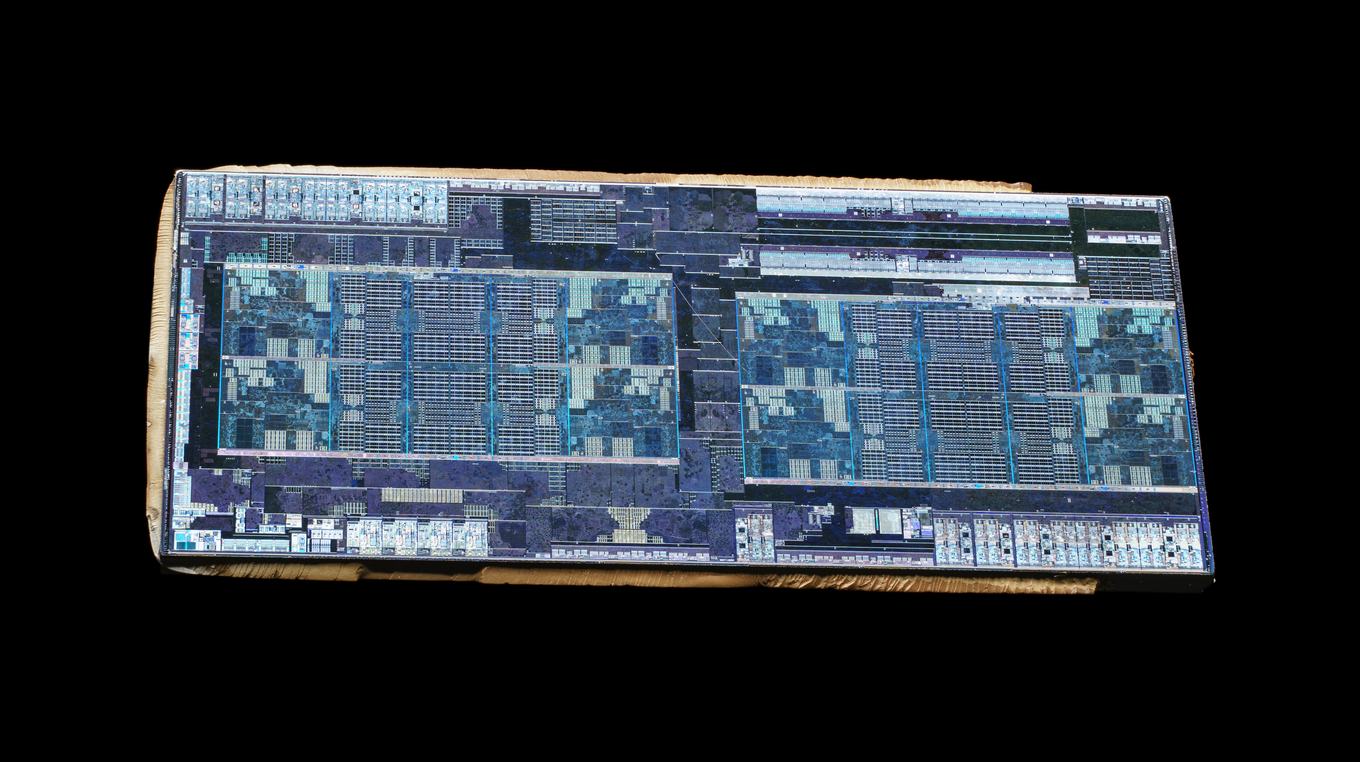

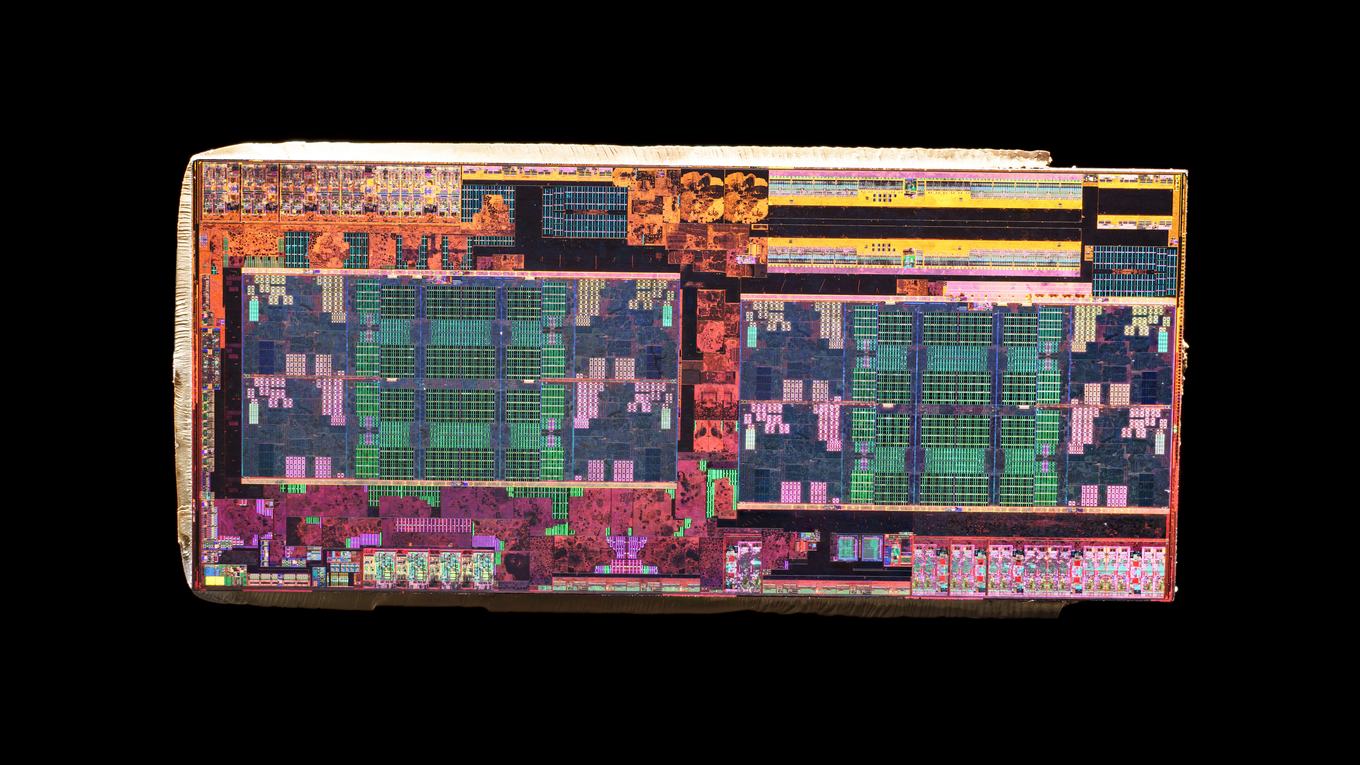

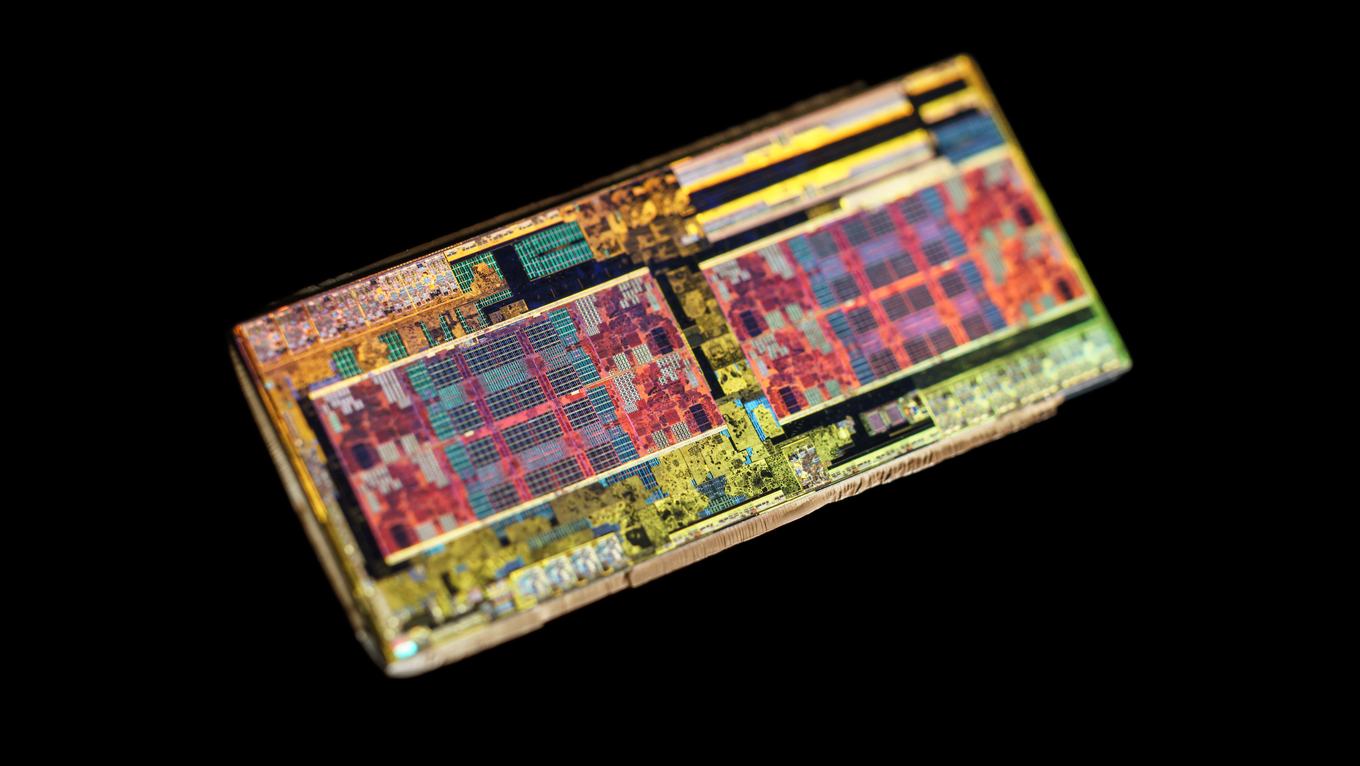

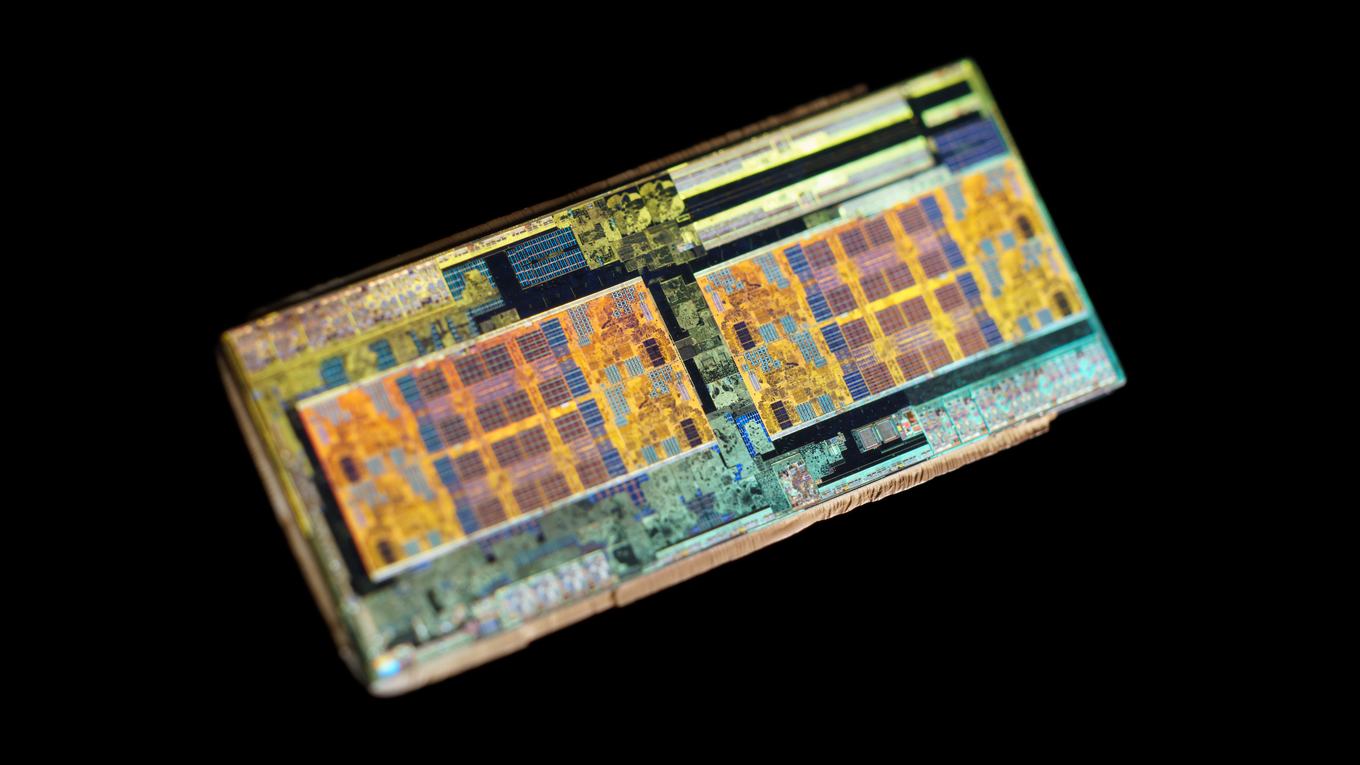

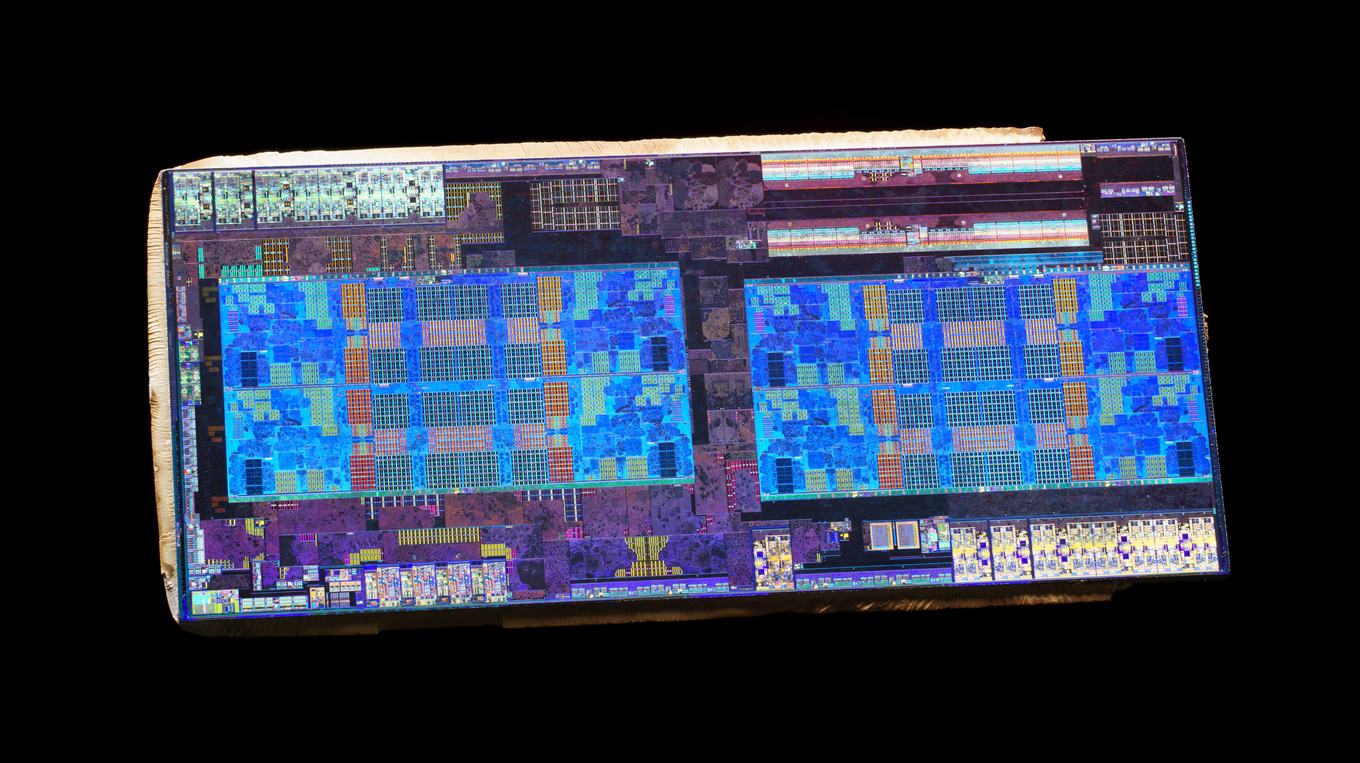

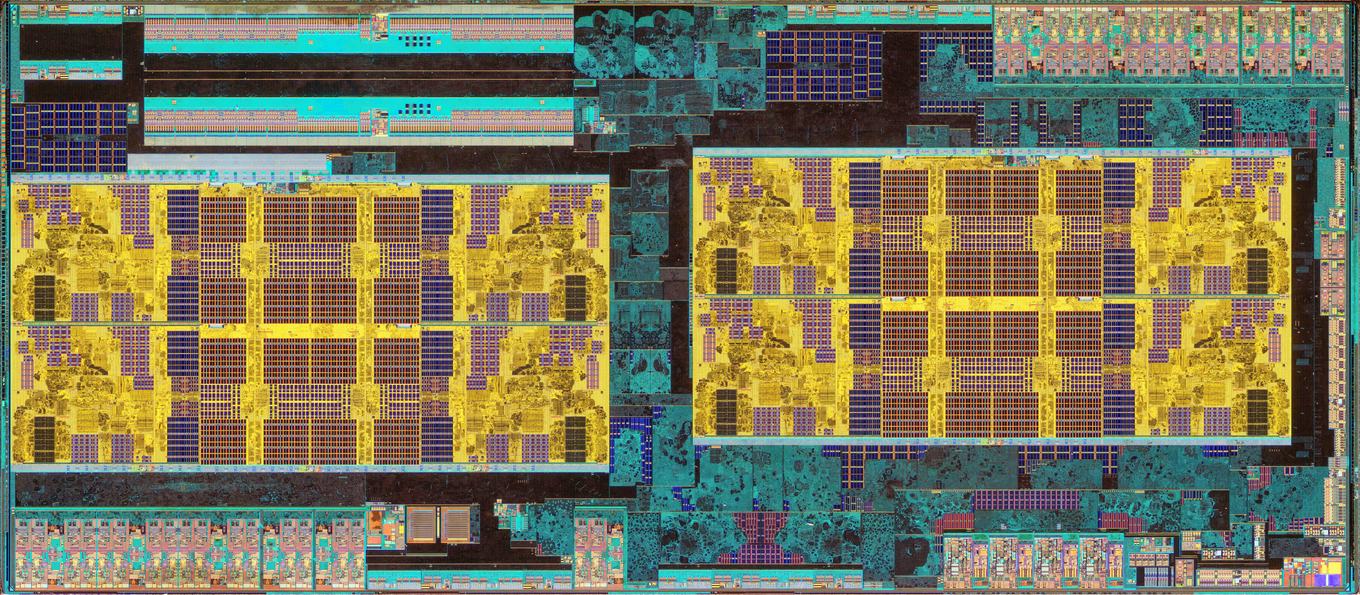

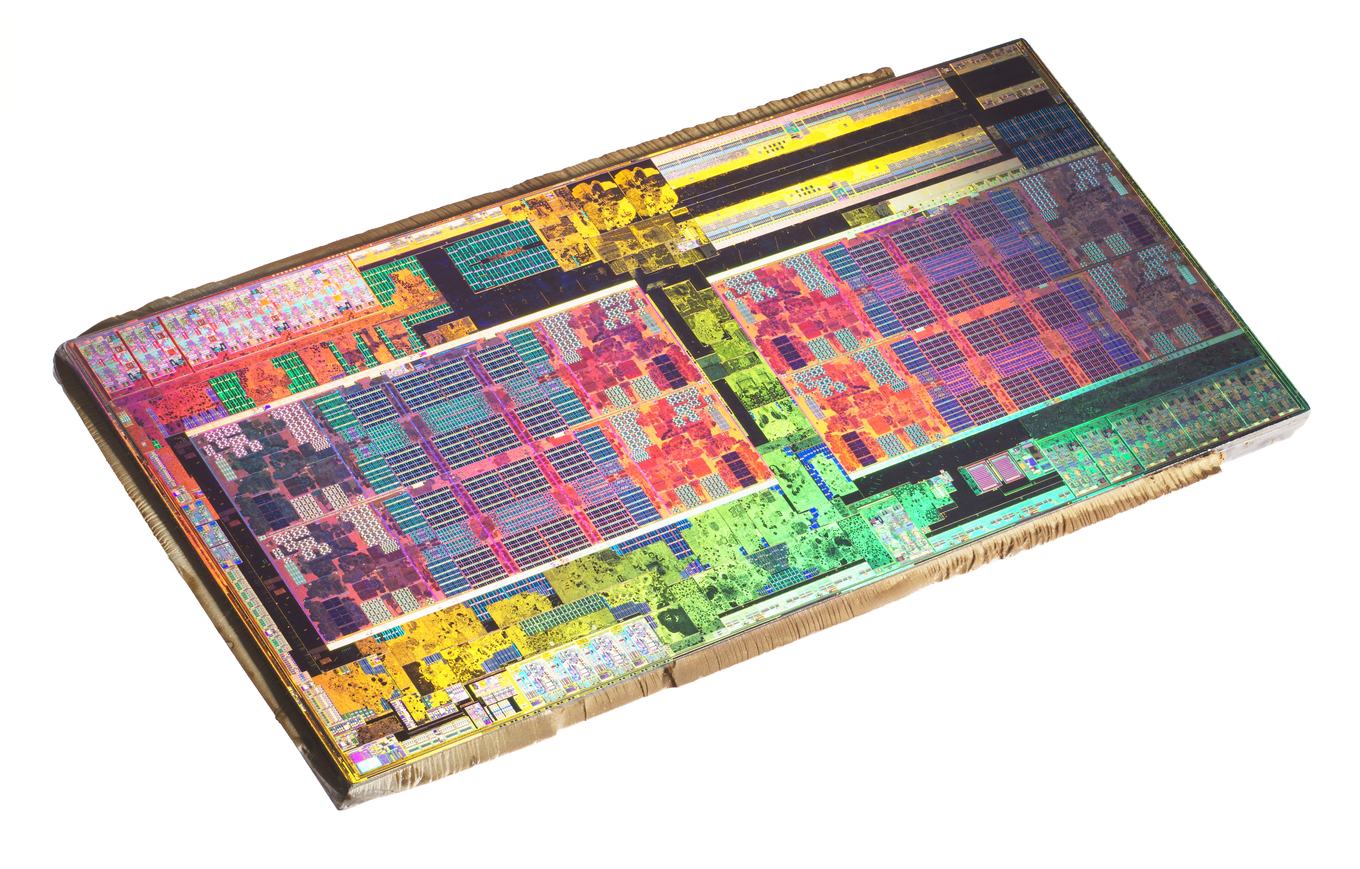

Auf den Fotos sind sehr schön die beiden CPU Complexe zu erkennen, die sich in einem Zeppelin-Die befinden. Um diese recht einfach an der gleichmäßigen Struktur zu erkennenden Komponenten befinden sich noch zahlreiche sogenannte Uncore-Bestandteile. Dabei handelt es sich um Komponenten, die nicht direkt zu den Rechenkernen und dem dazugehörigen L1-, L2- und L3-Cache gehören. Die PCI-Express- und Speichercontroller sind Beispiele für eben solche Module, die in den Randbereichen untergebracht sind.

Bei den länglichen Konstrukten im rechten oberen Bereich könnte es sich beispielsweise um die PCI-Express-Schnittstellen handeln, welche die Verbindung nach Außen vornehmen.

Auch ohne eine genaue Interpretation der einzelnen Bestandteile sind die Fotos einfache interessante Zeugnisse der aktuellen Fertigung bei AMD und zeigen sehr viele Details, über die man sich bei der einfachen Nutzung eines Prozessors nicht immer so bewusst ist. Auf der Flickr-Seite von OC_Burner finden sich auch noch einige der anderen Aufnahmen, teilweise von alten, meist aber von neuen CPUs und GPUs.

Social Links

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (5)

#1
customavatars/avatar121653_1.gif
Registriert seit: 19.10.2009
NRW
Lesertest-Fluraufsicht
Beiträge: 5827
Einfach zu Geil :D
#2
customavatars/avatar150117_1.gif
Registriert seit: 12.02.2011
Baden Württemberg
Korvettenkapitän
Beiträge: 2410
Ich habe eine Metropole im Kleinformat im PC. :-D
#3
customavatars/avatar189276_1.gif
Registriert seit: 01.03.2013
tief im Süden
Stabsgefreiter
Beiträge: 266
Sieht echt cool aus. Für Weihnachten werde ich mich HinReyzen lassen :xmas:
#4
customavatars/avatar17201_1.gif
Registriert seit: 02.01.2005

Oberbootsmann
Beiträge: 861
RYZEND :d
#5
Registriert seit: 30.04.2008
Civitas Tautensium, Agri Decumates
Oberbootsmann
Beiträge: 851
Sehr schöne, sehr detailreiche Bilder! Das zweitletzte (spiegelverkehrte) ist besonders beeindruckend.
Sollte OC_Burner nicht ausgelastet sein: In ein paar Tagen gibt's den Apple A11, einen Monat später den HiSilicon Kirin 970....

Zitat HWL News Bot;25792761
Bei den länglichen Konstrukten im rechten oberen Bereich könnte es sich beispielsweise um die PCI-Express-Schnittstellen handeln


Ich nehme an, das dürfte das SI sein.
PCIe sind wohl eher die Blöcke (mit jeweils 16 Lanes) am Rand unten rechts und oben links (und unten mittig nochmals 2 Lanes?).
