Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Xilence Performance A+ Serie 630W

spannung

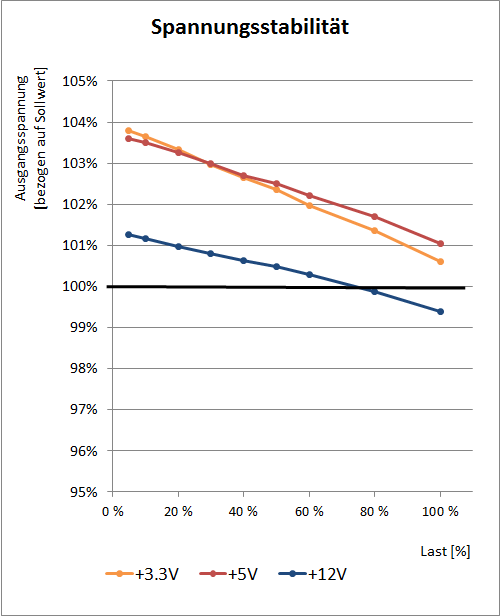

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Xilence Performance A+ 630W eine für diese Klasse ordentliche Performance zeigen. Die Nebenspannungen schwanken um 3,2 % bzw. 2,6 %, womit sie deutlich innerhalb der Toleranz liegen. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur vergleichsweise geringe 1,9 %. Es sind also noch gewisse Reserven für den Fall vorhanden, dass die Lasten ungleichmäßiger verteilt auftreten.

ripple

Brauchbar sieht die Lage auch bei den Ripple-/Noise-Spannungen aus: Hier kann das Xilence-Netzteil mit max. 25 bzw. 32 mV(pp) auf 3,3 Volt und 5 Volt angemessen niedrige Maximalwerte zeigen, welche sich souverän innerhalb des erlaubten Toleranzrahmens bewegen. Die 12V-Seite bietet mit bis zu 24 mV(pp) auch vergleichsweise niedrige Werte.

Das Xilence Performance A+ 630W kann im Bereich Qualität der Ausgangsspannungen eine gute Figur abgeben. Die Spannungen sind für diese Klasse ordentlich ausgeregelt und die Ripple-/Noisespannungen bieten auch keinen Anlass zur Kritik.
