Seite 5: Messwerte (Effizienz, Spannungsstabiltität)

Messwerte (Effizienz, Spannungsstabiltität)

Wir haben vor einigen Monaten unsere Testumgebung verändert und testen nun die Netzteile auf einer eigenen Chroma-Teststation. Eine Beschreibung unseres neuen Equipments ist hier zu finden.

Seit der Einführung des 80PLUS-Programms vor knapp 8 Jahren ist der Netzteilwirkungsgrad immer mehr in den Mittelpunkt gerückt. Das für Kunden einfach zu verstehende System hinter 80PLUS ermöglicht auch eine werbewirksame Vermarktung des Qualitätsfaktors Wirkungsgrad. Da das System der Zertifizierung bei dem Unternehmen, welches hinter 80PLUS steht, nicht unbedingt als manipulationssicher zu betrachten ist und sich insgesamt auch eher an den Interessen der Unternehmen als an den der Endkunden orientiert, sollte 80PLUS nicht überwertet werden. Keinesfalls darf man es als Qualitätssiegel für das gesamte Netzteil verstehen, denn die Effizienz ist nur ein Merkmal von vielen, welche für ein gutes Netzteil relevant sind. Vor dem Kauf eines Netzteils sollte man sich daher auch weiterhin aus verschiedenen objektiven Quellen informieren.

Unabhängig von 80PLUS: Das Schöne am Thema Netzteileffizienz ist, dass der Kunde mittlerweile mehrere Gründe für den Kauf eines darin besonders guten Netzteils finden kann. Er kann es zum wirklichen Einsparen von Energiekosten nutzen, er kann sein grünes Gewissen durch das eingesparte Kraftwerks-CO2 etwas beruhigen, aber der wahrscheinlich wichtigste Grund ist, dass eine hohe Effizienz auch an neueste und beste Technik glauben lässt. Daher ist ein Blick auf die Qualität der Ausgangsspannungen weiterhin wichtig, denn ein gutes Netzteil soll effizient UND stabil arbeiten.



Wirkungsgrad

Da sich mit unserer neuen Teststation neben der Leistungsaufnahme aus dem Stromnetz auch die an den (imaginären) PC abgegebene Leistung bestimmen lässt, können wir nun auch quantitative Vergleiche der getesteten Netzteile vornehmen.

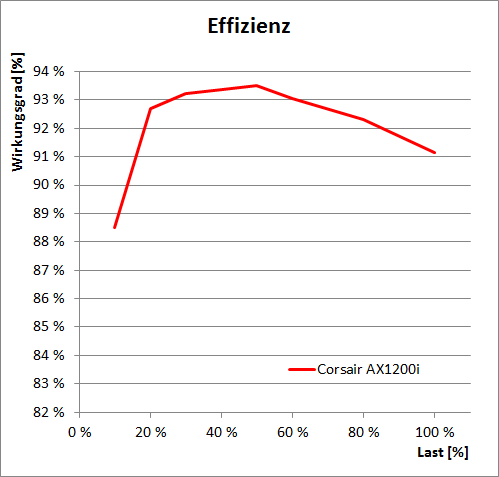

ax1200i effizienz

Der erste Messpunkt bei 10 Prozent Last liegt außerhalb des für 80PLUS relevanten Bereiches. Da die Netzteile auf einen Arbeitsbereich bei höheren Lasten hin optimiert werden, ist der deutliche Unterschied zur Spitzeneffizienz eine normale Sache. Im Falle des AX1200i liegt der Wirkungsgrad bei 10 Prozent bei ca. 88,5 Prozent, was verglichen mit anderen getesteten Netzteilen einen ausgesprochen guten Wert darstellt, noch besser als der des zuletzt getesteten PC Power & Cooling Silencer Mk III 1200W. Andere Netzteile erreichen hier zum Teil deutlich weniger.

Die Effizienz steigt dann mit zunehmender Last rapide und erreicht beim 20-Prozent-Lastpunkt dann sehr hohe 92,5 Prozent. Die höchste Effizienz wird dann bei um die 50 Prozent Last erreicht, mit einem Wirkungsgrad von knapp 93,5 Prozent. Danach fällt die Kurve ab, sodass bei Volllast noch gute 91 Prozent erreicht werden. Das Corsair AX1200i erfüllt also an jedem der für 80PLUS wichtigen Lastpunkte (20%/50%/100%) die Anforderungen von 80PLUS Platinum (90%/92%/89%) deutlich. Im Vergleich liegt es damit auch auf Augenhöhe mit anderen guten Platinum-Netzteilen wie z.B. dem Antec HCP 1000W oder dem Seasonic Platinum 1000W.

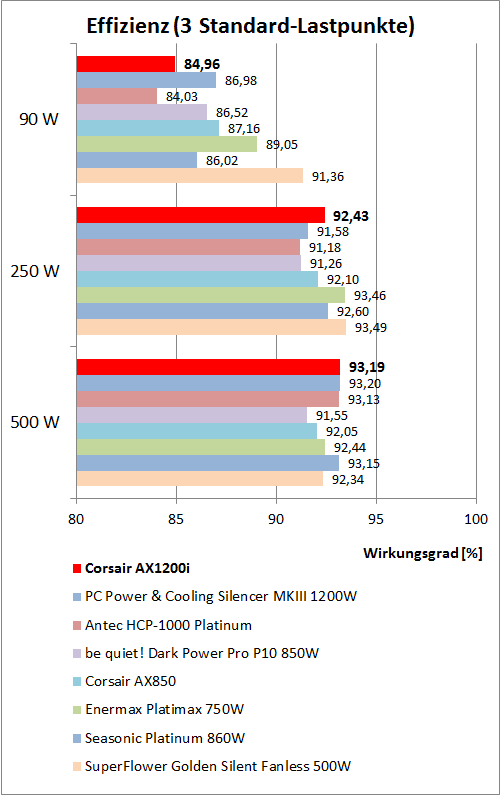

ax1200i effizienzvergleich

Interessant ist auch der direkte Vergleich an drei festen Lastpunkten, da sich hier die Netzteile direkt miteinander vergleichen lassen, als ob man sie in demselben Rechner verwendet. Der erste Punkt mit 90 Watt Leistungsaufnahme entspricht älteren Office-PCs oder einem modernen Mittelklasse-System im Idle. Bei dieser für ein 1200W-Netzteil sehr niedrigen Last liegt das AX1200i mit fast 85 Prozent im Vergleich auf ordentlichem Niveau. Auf kleinere Leistungen hin ausgelegte Netzteile liegen hier aber z.T. deutlich besser, aber 90 Watt wird ein für ein 1200W-Netzteil ausgelegtes System wohl auch kaum jemals ziehen.

Bei etwas höherer Last zeigt das Corsair AX1200i dann sehr gute Werte. Bei einer Belastung mit 250 Watt, welches einem Mittelklasse-PC unter Last entspricht, hat die Konkurrenz langsam Fahrt aufgenommen, aber mit ca. 92,4 Prozent liegt das AX1200i verglichen mit anderen, etwas stärkeren Netzteilen recht gut. Bei 500 Watt Leistungsaufnahme des imaginären Systems, welches einem durchschnittlichen Dual-GPU-Gaming-System entspricht, kommt das AX1200i richtig in Fahrt und zieht mit den bisherigen Spitzenreitern PC Power & Cooling Silencer MkIII 1200W, Antec HCP 1000W und Seasonic Platinum 860W gleich.

Bei sehr geringer Last ist das AX1200i durchschnittlich effizient. Sobald sich aber die Belastung in Regionen bewegt, die für ein 1200W-Netzteil praxisnah sind, bietet es eine überdurchschnittlich hohe Effizienz. Mit einem Wirkungsgrad von 88,5 Prozent bei 10 Prozent Last und 92,5 Prozent bei 20 Prozent Last setzt da AX1200i hier neue Bestwerte. Aber auch in Sachen Spitzeneffizienz gehört zu den momentan besten Netzteilen am Markt. Corsair scheint hier die "digitale Steuerung" sehr gut umgesetzt zu haben.
