Test: ASRock Z87E-ITX - mit großem Sparpotenzial?

DruckenE-Mail
Erstellt am: von

Seite 6: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

ASRock nutzt beim Z87E-ITX das volle USB-3.0-Potenzial des Chipsatzes aus und ermöglicht sechs Anschlüsse. Vier davon sind über das I/O-Panel erreichbar, zwei weitere über den internen Header. Für den USB-3.0-Test nehmen wir erneut die SanDisk Extreme 120GB und installieren sie in ein externes USB-3.0-Gehäuse.

ATTO USB3 small
Die USB-3.0-Performance beim ASRock Z87E-ITX
(direkt über den Z87-PCH).

An der USB-3.0-Leistung gibt es nichts auszusetzen. Die Leserate bewegt sich bei etwa 176 MB/s. Ein wenig mehr Leistung zeigte die Leserate, die es bis auf 192 MB/s geschafft hat.



SATA-6G-Performance

Für ein Mini-ITX-Mainboard ist das Z87E-ITX mit sechs SATA-Ports sehr gut ausgestattet. Das SSD wird nun natürlich normal an den internen SATA-Anschluss angeklemmt.

ATTO USB3 small

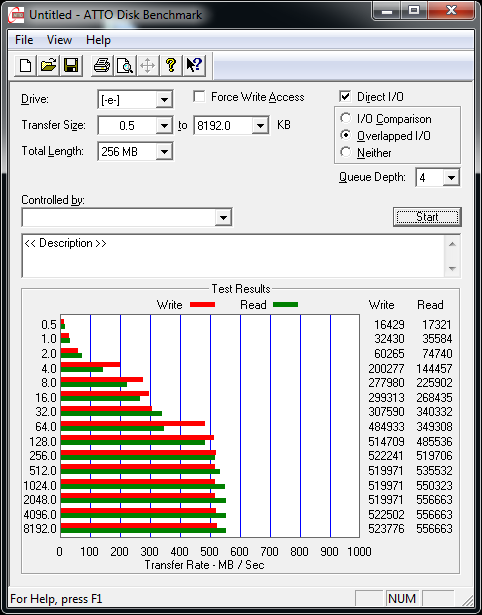

So sieht die SATA-6G-Leistung, nativ über den Z87-Chipsatz aus.

Auch hier ist alles in Ordnung. Die SSD-Spezifikationen werden vom Z87-PCH sogar ein wenig übertroffen. Lesend waren beachtliche 556 MB/s drin, während schreibend etwa 520 MB/s erreicht wurden. Da gibt es nichts zu beanstanden, denn das Limit liegt hier beim SSD-Laufwerk.



Social Links

Seitenübersicht

Kommentare (16)

#7
customavatars/avatar2212_1.gif
Registriert seit: 02.07.2002
Bonn
Korvettenkapitän
Beiträge: 2054
Unter Overclocking ein kleiner Fehler:
Zitat

Insgesamt haben wir eine unangenehme Überraschung erfahren müssen, denn es war kein stabiler Betrieb bei mir als 4,4 GHz möglich.



Guter Test. Das Board ist zu teuer. Die anderen Boards scheinen mehr Strom zu verbrauchen, aber es gibt auch abgespekte Boards mit weniger als 38 Watt IDLE Verbrauch. Der Vorteil ist letztlich nur das ITX Format... quasi Qualität auf Kosten der Größe.[COLOR="red"]
#8
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13182
Zitat Low;20897214
Unter Overclocking ein kleiner Fehler:


Danke, ist korrigiert.
#9
customavatars/avatar110772_1.gif
Registriert seit: 19.03.2009
Siegburg
Hauptgefreiter
Beiträge: 200
Erste Seite des Tests: "schwarzes PCB-Desing". Wohl ein kleiner Buchstabendreher ;-)
#10
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13182
Ist ebenfalls berichtigt. :)
#11
customavatars/avatar132552_1.gif
Registriert seit: 03.04.2010

Oberleutnant zur See
Beiträge: 1438
Für meinen Car PC sehr interessant, da ALC1150 und viele USB Anschlüsse vorhanden bzw. möglich sind. Ich wollte eigentlich dieses Jahr nicht schon wieder aufrüsten, aber das Ding ist eigentlich perfekt. Viel besser als das was ich im Moment habe.

Schöner Test, aber eine Frage habe ich dann doch noch:
Ihr habt zwar die Bootzeiten getestet, aber nicht dazu geschrieben ob auch Intel Rapid Start vorhanden ist (Asrock Fast Boot genannt, glaube ich) und wie sich da die Bootzeiten ändern. Oder sind die Zeiten mit Fast Boot? Kann ich mir nicht vorstellen, da die doch sonst eher so um die 3 Sekunden wären?
#12
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13182
Die ermittelten Bootzeiten entsprechen ohne dem Fast Boot-Feature von ASRock. Um einen fairen Vergleich zu ziehen, beschränken wir uns allein auf die normale Bootzeit mit den Standardsettings vom BIOS.
#13
customavatars/avatar27453_1.gif
Registriert seit: 17.09.2005
Osnabrück & Haselünne
Hauptgefreiter
Beiträge: 233
Hi,

ich hab dieses Board nun auch 2 Wochen im Einsatz.
Für mich hat bei diesem Rechnerkauf aufgrund einer großzügigen Steuerrückzahlung Geld absolut keine Rolle gespielt ;)
Da habe ich es wie Mercedes gehalten: "Das beste oder nichts" ;) - Und so bin ich, so erstaunlich es klingt, tatsächlich bei Asrock gelandet.

Nach langer Recherche bin ich auf das Asrock Board gestoßen, was in meinen Augen das absolut beste ITX-Board auf dem Markt ist (oder war, ist ja schon 2 Wochen her ;) ).
Der niedrige Stromverbauch ist der Hammer und die Leistungsdaten überzeugen.

Meine Konfig: Asrock Z87E-ITX, Core i7-4770k @ Thermalright Macho, MSI GTX780 TwinFrozr OC, 16GB Corsair Dominator Platinum, BeQuiet StraightPower E9 580W CM, Samsung 256GB PRO SSD, WD RED 3TB, Pioneer Bluray Brenner BDR208-EBK.
Da ich ein möglichst lautloses System haben wollte, habe ich statt der EVGA GTX780 ACX die MSI-Karte gewählt, die laut pcgh deutlich leiser im idle sein soll (besseres Lüftermanagement.)

Nun habe ich nen Highend-Rechner der im Leerlauf/Office-betrieb gerademal notebooktypische 40-50W aus der Steckdose zieht, trotz ausschließlicher Verwendung von Highend-Komponenten.

Was das Boardlayout angeht: Ich musste die Kühlrippen vom Macho lüfterseitig etwa 3mm kürzen, damit der Macho-Lüfter nicht gegen den recht hohen Dominator-RAM stößt. Also die RAM Slots hätten ein bißchen mehr Abstand zum Sockel gebrauchen können.
Alles passt gut ins Bitfenix Profigy und bleibt angenehm kühl...


[EDIT] Achja, ein großes Problem habe ich aber festgestellt: Wenn ich dort ein IPAD 1 dranhänge dann wechselt das IPAD sekündlich von "Lädt" zu "Lädt nicht" und wieder zu "Lädt". Also irgendwas haut da noch nicht hin, hatte aber noch keine Zeit mich weiter damit zu beschäftigen. Vielleicht kann das ja jemand bestätigen oder hat sogar ne Lösung dafür ?
#14
customavatars/avatar51109_1.gif
Registriert seit: 08.11.2006
Hannover
Moderator
BIOS Bernhard
Lutz
Beiträge: 33765
Zitat 4eversr;20903433
Hi,

ich hab dieses Board nun auch 2 Wochen im Einsatz.
Für mich hat bei diesem Rechnerkauf aufgrund einer großzügigen Steuerrückzahlung Geld absolut keine Rolle gespielt ;)
Da habe ich es wie Mercedes gehalten: "Das beste oder nichts" ;) - Und so bin ich, so erstaunlich es klingt, tatsächlich bei Asrock gelandet.

Nach langer Recherche bin ich auf das Asrock Board gestoßen, was in meinen Augen das absolut beste ITX-Board auf dem Markt ist (oder war, ist ja schon 2 Wochen her ;) ).
Der niedrige Stromverbauch ist der Hammer und die Leistungsdaten überzeugen.

Meine Konfig: Asrock Z87E-ITX, Core i7-4770k @ Thermalright Macho, MSI GTX780 TwinFrozr OC, 16GB Corsair Dominator Platinum, BeQuiet StraightPower E9 580W CM, Samsung 256GB PRO SSD, WD RED 3TB, Pioneer Bluray Brenner BDR208-EBK.
Da ich ein möglichst lautloses System haben wollte, habe ich statt der EVGA GTX780 ACX die MSI-Karte gewählt, die laut pcgh deutlich leiser im idle sein soll (besseres Lüftermanagement.)

Nun habe ich nen Highend-Rechner der im Leerlauf/Office-betrieb gerademal notebooktypische 40-50W aus der Steckdose zieht, trotz ausschließlicher Verwendung von Highend-Komponenten.

Was das Boardlayout angeht: Ich musste die Kühlrippen vom Macho lüfterseitig etwa 3mm kürzen, damit der Macho-Lüfter nicht gegen den recht hohen Dominator-RAM stößt. Also die RAM Slots hätten ein bißchen mehr Abstand zum Sockel gebrauchen können.
Alles passt gut ins Bitfenix Profigy und bleibt angenehm kühl...


[EDIT] Achja, ein großes Problem habe ich aber festgestellt: Wenn ich dort ein IPAD 1 dranhänge dann wechselt das IPAD sekündlich von "Lädt" zu "Lädt nicht" und wieder zu "Lädt". Also irgendwas haut da noch nicht hin, hatte aber noch keine Zeit mich weiter damit zu beschäftigen. Vielleicht kann das ja jemand bestätigen oder hat sogar ne Lösung dafür ?


Titan war nicht lieferbar :)? ;)
#15
customavatars/avatar27453_1.gif
Registriert seit: 17.09.2005
Osnabrück & Haselünne
Hauptgefreiter
Beiträge: 233
*g* Ich spiele eigentlich gar nicht/kaum. - Da ist eine leise 780er die bessere/klügere Wahl :)
(Denn die Titan wäre lauter und länger? -> Problem Bitfenix-Gehäuse)


Naja, vielleicht wird sich das mit dem Spielen jetzt etwas ändern, aber im normalen Berufsalltag habe ich dazu kaum Zeit. - Momentan hab ich aber Urlaub, muss mich aber auch noch durch etliche "Breaking Bad" Staffeln durcharbeiten :)

[EDIT] Von Asrock gibt es nun BIOS Version 1.90. - Jetzt läuft und lädt das IPAD auch an den USB 3.0 Ports einwandfrei. :)
#16
Registriert seit: 17.08.2011

Flottillenadmiral
Beiträge: 4875
endlich wieder Monsterluftkühler auf Mini-ITX einsetzbar :) Warum nicht schon beim Z77E-ITX dieses layout? Aber muss ja gründe geben wieder "aufzurüsten" :D
