[Sammelthread] Custom-WaKü Quatschthread

[Aiphaton]

Scheinbar gibt es da doch nicht so große Unterschiede

Stimmt.

Wärmeleitpasten-Charts|igor´sLAB

Test-Setup und Methoden Materialanalyse und Mikroskopie Grundlagenwissen Hier erfahrt Ihr, warum effektive Wärmeleitfähigkeit und Bulk-Wärmeleitfähigkeit in der Praxis komplett unterschiedlich sein können, welche Rolle der Kontaktwiderstand zwischen den Flächen und der Paste spielt und wie man…

www.igorslab.de

--> MX4

Arctic MX-4 in Luftkühlung Wärmeleitpaste/-kleber Geizhals Deutschland

Preisvergleich und Testberichte für Arctic MX-4 in Luftkühlung Wärmeleitpaste/-kleber

geizhals.de



[citsejam]

@Dampfkanes und alle die es interessiert:

Ich habe nach Rücksprache mit dem AC Support die Pads jetzt wie hier zu sehen angeordnet und auch den quadratischen Zuschnitt etwas gekürzt, so dass dieser Flach aufliegt:

https://abload.de/img/11phj7w.jpg

Eine finale Rückmeldung vom Support habe ich noch nicht, aber scheinbar hat sich das rückseitige Layout der Strixx 3080 verändert
Die Backplate wird zumindest heiß, daher denke ich, dass es funktioniert


Etwas was die Freude an der teuren Wasserkühlung jedoch massiv trübt, ist dass die Karte jezt coil-whined, wo sie dieses Verhalten mit dem orginalen Luftkühler überhaupt nicht oder zumindest nicht hörbar hatte.
Das kann einem schon den Tag verderben und fall irgendwer hilfreiche Tipps hat, wäre ich extrem dankbar 😥



[Spezialbeauftragter]

Leider normal und bei vielen Karten so. Kältere Spulen sind lauter. Meine 6700XT war auf Luft laut, aber Spulen waren ruhig. Jetzt isses andersrum.
Teilweise hilft es, die Backplate minimal zu lockern.



[citsejam]

Dashatte Igor ja teilweise schon geschrieben.
Von Igor halte ich nicht viel, aber man sieht es auch am Kühler, dass AC die Spulen nicht aktiv kühlt - diese haben keinen Kontakt zum Kühler.



[Spezialbeauftragter]

Igor ist zwar mordsunsypathisch, technisch hat er aber einfach was drauf. Als Quelle taugt er absolut.



[Dampfkanes]

@citsejam
Wie bist Du beim Ausrichten des Kühler vorgegangen?
Ich hatte vor Ewigkeiten mal einem Nutzer wegen einer Zotac 3080/90 den Tipp gegeben, das seine Spulengeräusche (eigentlich ist die Ref von Zotac da eher leise) vielleicht daher kommen,
das der Kühler vielleicht seitlich eine der Spulen berührt. Er hat dann in einem ersten Versuch die Backplate etwas gelockert und es wurde direkt besser.
Ob sich dann mein Anfangsverdacht später noch bestätigt hat, weiß ich nicht (oder ich erinnere mich nicht mehr).

Die 3090 Strix, die ich damals umgebaut hatte, war nach dem Umbau in Sachen Spulen eher einen kleinen Ticken leiser als mit Luftkühler.



[citsejam]

@citsejam
Wie bist Du beim Ausrichten des Kühler vorgegangen?
Ich hatte vor Ewigkeiten mal einem Nutzer wegen einer Zotac 3080/90 den Tipp gegeben, das seine Spulengeräusche (eigentlich ist die Ref von Zotac da eher leise) vielleicht daher kommen,
das der Kühler vielleicht seitlich eine der Spulen berührt. Er hat dann in einem ersten Versuch die Backplate etwas gelockert und es wurde direkt besser.
Ob sich dann mein Anfangsverdacht später noch bestätigt hat, weiß ich nicht (oder ich erinnere mich nicht mehr).

Die 3090 Strix, die ich damals umgebaut hatte, war nach dem Umbau in Sachen Spulen eher einen kleinen Ticken leiser als mit Luftkühler.

Bin mir nicht sicher was hier genau mit "Ausrichten" gemeint ist oder welche Optionen ich da haben sollte:
Der Kühler selbst wird ja durch die 4 Schrauben rund um die GPU und die 9 Schrauben aussenrum montiert.
Da dies Senkkopfschrauben sind, ging ich eigentlich davon aus, dass der Kühler dadurch zentriert wird und ich keinen Spielraum habe.

Beim Montieren der Backplatte wird eine der vier GPU Schrauben und 8 der äußeren Schrauben wieder entfernt und darüber die Backplate montiert.

Ich hatte im AC Forum auch mal gelesen, man sollte die Backplate schrauben im laufenden Betrieb etwas lösen.
Das hatte ich versucht, ergab aber absolut keine Veränderung - allerdings kam ich an 2 der hinteren Schrauben auch gar nicht mehr ran, da darüber der Speicher bzw. SpaWa Kühler sitzt.

Eventuell wäre es eine Option die Spulen über dünnes WLP akkustich zu isolieren - was aber bei Kontakt zum Kühlerauch wieder zur Abkühlung dieser und entsprechend zu mehr Lärm führen kann
Hast du ein paar konrekte Vorschläge, was ich zur Ausrichtung versuchen könnte? Danke!



[Dampfkanes]

@citsejam
Die bei den Kühlern beiliegenden Schrauben haben meiner Erfahrung nach meist einen deutlich kleineren Durchmesser als die Bohrungen im PCB. Von daher wäre es also möglich,
das PCB versetzt zum Kühler anzubringen (innerhalb des Spiels in der Bohrung). Wenn nun dieses Spiel größer ist, als die Aussparung für die Spulen, könnte eine Spule seitlich am Kühler anliegen.

Ich schaue daher bei der Montage vorm Einschrauben der Schrauben, das die Bohrungen im Kühler möglichst mittig zu den Bohrungen des PCBs liegen.



[citsejam]

@citsejam
Die bei den Kühlern beiliegenden Schrauben haben meiner Erfahrung nach meist einen deutlich kleineren Durchmesser als die Bohrungen im PCB. Von daher wäre es also möglich,
das PCB versetzt zum Kühler anzubringen (innerhalb des Spiels in der Bohrung). Wenn nun dieses Spiel größer ist, als die Aussparung für die Spulen, könnte eine Spule seitlich am Kühler anliegen.

Ich schaue daher bei der Montage vorm Einschrauben der Schrauben, das die Bohrungen im Kühler möglichst mittig zu den Bohrungen des PCBs liegen.

Danke für das Feedback. Wie gesagt, die beiligenden Schrauben waren Senkkopfschrauben. Der Kühler sollte sich also anhand des Loches und dem Konus des Schraubenkopfes zentrieren.
Ich werde erstmal noch weitere Ideen sammeln und es mir nochmal anschauen, sobald ich die Karte wieder demontiere.



[Dampfkanes]

Der Kühler sollte sich also anhand des Loches und dem Konus des Schraubenkopfes zentrieren.

Kann sein, das ich es falsch in Erinnerung habe: Aber es sind doch nur die Schrauben der Backplate mit einem Senkkopf. Die, die mit Kühler und PCB verschraubt sind, sind doch flach, oder?

Davon ab ist da zum einen der recht große flächige Kontakt zwischen GPU und Die, bei dem die Wärmeleitpaste ein Verschieben erschweren dürfte und dann sind da noch die anderen Kontaktflächen.



[wontiii]

Hallo Freunde der Sonne... ich hab mir nen AC highflow next besorgt nun bin ich am grübeln wo ich mir den hinflanke.

Vorschläge?

Reihenfolge aktuell: Pumpe(aussen hinter MoRa) > GPU> VRM > CPU > Radi intern > Mora > AGB



[schnipp959]

An die Gehäusedurchführung mit einem Doppelnippel wäre jetzt meine erste Option.
Da hängt er stabil und waagerecht, was von AC ja empfohlen wird.



[wontiii]

An die Gehäusedurchführung mit einem Doppelnippel wäre jetzt meine erste Option.
Da hängt er stabil und waagerecht, was von AC ja empfohlen wird.

Gehäusedurchführung oder oben am Eingang vom MoRA. Spielt es ne Rolle, wenn bei dem Teil dahinter nen Winkel oder Schnelltrenner kommt?
Ich meine da war iwas...



[Spezialbeauftragter]

Kann die Messwerte durch Verwirbelungen beeinflussen. Die Frage ist halt, wie genau du es brauchst.



[schnipp959]

Das Problem besteht bei den MPS Flow ohne Flügelrad, beim HF Next ist es egal.

Extern musst du halt wegen dem USB-Kabel eine Lösung finden.



[citsejam]

Kann sein, das ich es falsch in Erinnerung habe: Aber es sind doch nur die Schrauben der Backplate mit einem Senkkopf. Die, die mit Kühler und PCB verschraubt sind, sind doch flach, oder?

Davon ab ist da zum einen der recht große flächige Kontakt zwischen GPU und Die, bei dem die Wärmeleitpaste ein Verschieben erschweren dürfte und dann sind da noch die anderen Kontaktflächen.

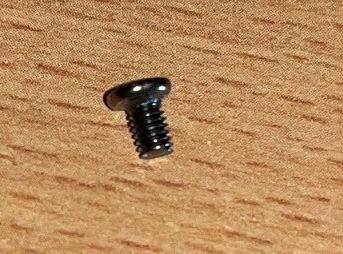

Okay, du hattest recht. Ich dachte es wären Senkkopf gewesen, aber tatsächlich sehen sie nur auf den ersten Blick (und mit nicht mehr optimalen Augen) so aus.
Danke, dann werde ich die Montage nochmals überprüfen!



[zVEr]

@BF2-Gamer
welche thermal Pad Dicke braucht man bei den Monarch Ram-Modulen? Ram dual side.
Reicht ein WLP mit 7W/mk oder muss es ein 11W/mk sein.

Gibt es den Monarch Wasserblock irgendwo in schwarz zu kaufen?



[BF2-Gamer]

@BF2-Gamer
welche thermal Pad Dicke braucht man bei den Monarch Ram-Modulen? Ram dual side.
Reicht ein WLP mit 7W/mk oder muss es ein 11W/mk sein.

Gibt es den Monarch Wasserblock irgendwo in schwarz zu kaufen?

Einen EK-Monarch in Schwarz gibt es leider nur noch Gebraucht. Ich habe in 2 Monaten keinen einzigen gefunden. Den EK-Modulen liegen die richtigen Pads (4 Stück / 0.5mm ) schon bei. Diese sind für DR-Sticks ausgelegt.

Ich würde einfach die benutzen, die schon dabei sind. Wenn es unbedingt andere sein müssen, dann nimm die guten von Alphacool.

2x https://www.alphacool.com/shop/waer...eleitpad-14w/mk-120x20x0-5mm-2-stueck?c=24909



[Dave223]

hab die auch an meinem mora dran, klar flow ist etwas geringer aber macht nicht viel aus. bisher hatte ich auch noch keine probleme damit

Selbiges bei mir. Ich hatte zuvor CpC drin und würde behaupten, die machen nicht merklichen Unterschied. Zumal die Teile die ich habe zwar schwarz sind, aber Kunststoff. Da kann sich nix ablösen



[viper-dsl]

Hey Leute, ich hab' da mal ne Frage... Gibts eigentlich einen bezahlbaren Miditower in dem ich einen 240er MONSTA nebst einem 280er Normalen Radi verbauen kann? Und am besten noch ein gutes altes CD Rom? Und natürlich eine Graka mit einem Riser versehen... Vermutlich nicht, dennoch danke für eure Hilfe.



[claster17]

Spontan fällt mir das Define 7 ein, wobei die kühler auf dem Board nicht zu hoch sein dürfen, weil der 280er drüber ragt.
280er und Laufwerk gleichzeitig wird schwierig.



[viper-dsl]

Das dachte ich mir schon! Auf jeden Fall vielen Dank für deine Mühe!



[Retro92]

Moin zusammen, hat schon mal jemand Erfahrungen damit gemacht, ob im Bykski "External 360mm Radiator Mount Stand" auch 480er hineinpassen? Thema Schwerpunkt und so... Allen einen schönen Sonntag



[Spezialbeauftragter]

Gibt's für 6800/6900 eine klare Tendenz zu Kühlern von Watercool oder Aquacomputer?



[schnipp959]

Ich bin mit dem WC sehr zufrieden, wobei es mir da aber auch um die Optik und Wertigkeit ging. (zusätzlich zum Support für einen deutschen Hersteller)

Ich mag die Optik von ALC und Bykski einfach nicht.

Rein auf die Temperatur bezogen gibt es wohl bessere Blöcke, ich meine TechN und ALC (letzterer wohl auch recht restriktiv bzgl. Durchfluss) sind da etwas besser.

Ansonsten gibt es auch einen eigenen Thread dazu: https://www.hardwareluxx.de/communi...t-etc-probleme-fixes-und-workarounds.1290499/



[Gefreiterl]

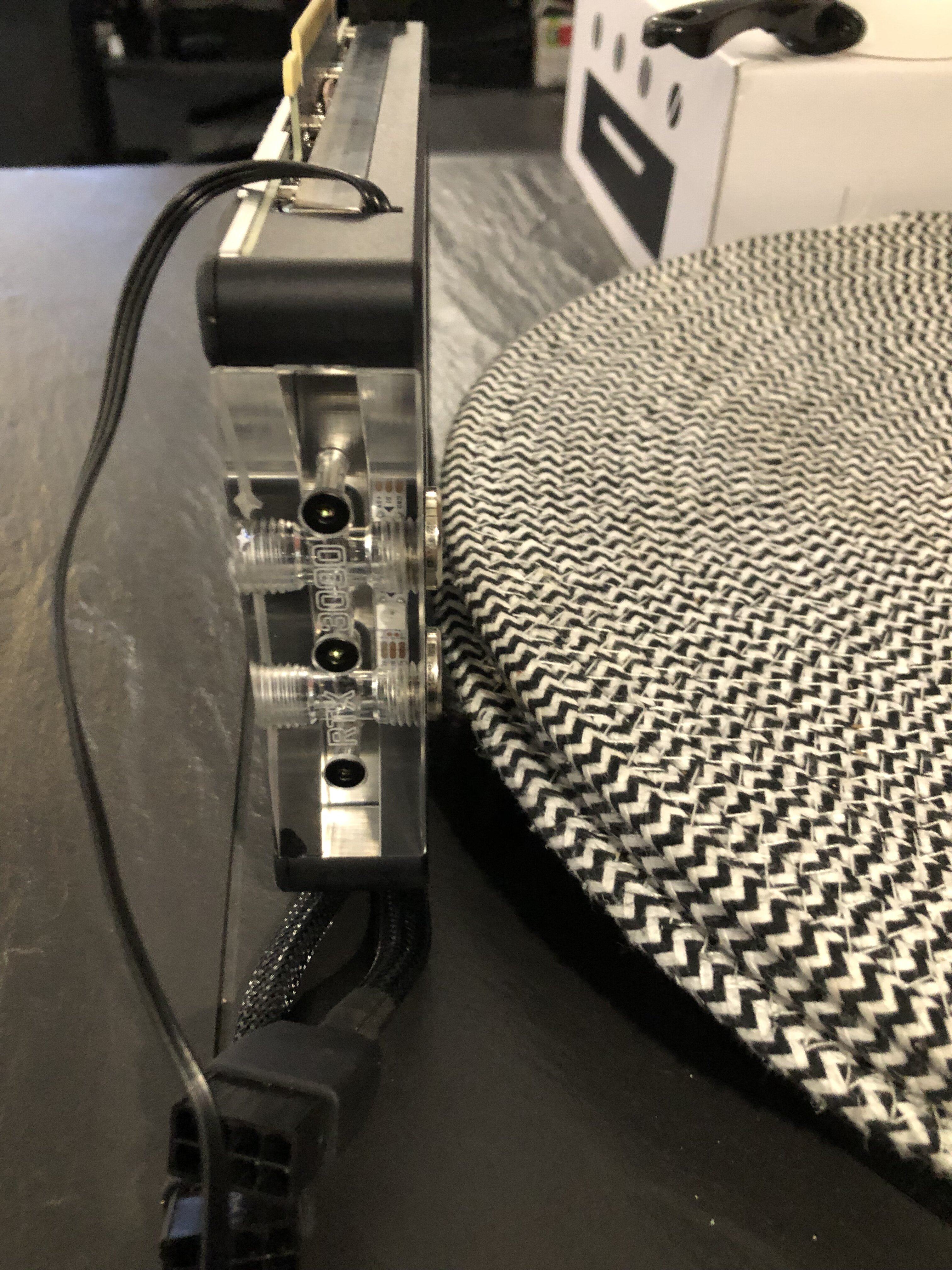

Gibt es eine 3090FE-Block, bei dem die 1/4“ Anschlüsse nach hinten gehen?

Beitrag automatisch zusammengeführt: 20.03.2022

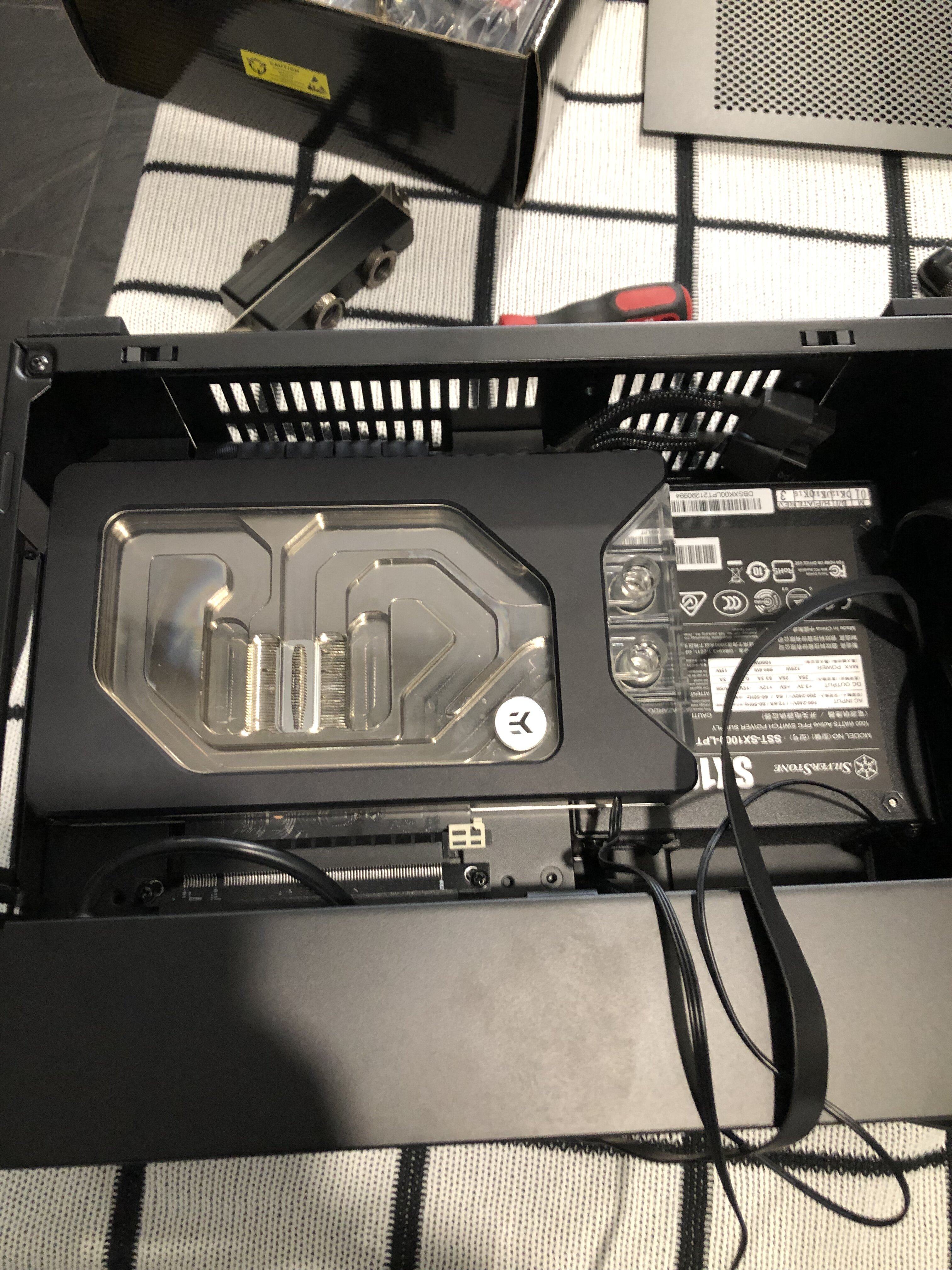

Ziemlich eng im A4 H2O



[Diarius]

Alphacool , Bitspower und EK haben welche



[Spezialbeauftragter]

Für die RX Serie gibt es da keine, oder?



[Gefreiterl]

Alphacool , Bitspower und EK haben welche

Leider nicht bei meinem

Beitrag automatisch zusammengeführt: 20.03.2022

Hm, könnte passen



[Diarius]

Schon den EK Support geschrieben auf den Bilder der Webseite sieht man ja immer das Terminal was nach hinten rausgeht
