Hast Recht, auch das spielt mit rein. Sogar noch wesentlich mehr als die von mir genannte Raumtemperatur. Durchfluss sind bei mir 60l/h. Wärmemenge ca. 300W (ganz grob übern Daumen). Lüfter bei 360rpm eigentlich ziemlich fixiert. Ab 35°C Wasser steigt die Steuerungskurve an, das erreiche ich aber maximal im Hochsommer.
[Sammelthread] Custom-WaKü Quatschthread
- Ersteller -Revo-
- Erstellt am
Painkilleraxel
Experte
Wenn du ein Aquero 6 hast,kanst du mit hilfe der 3 Werten (Durchfluss,Raumtemp,,Wassertemp.) dein Delta errechnen lassen unter
Sensoren/Leistungsmessungen/ dfann das erste anklicken und rechts die Werte reinziehen.
Hier wird jetzt aber nur Watt angezeigt.
Wenn du aber dann dir unter sensoren vom Vision einen Neuen Wert hinzufühgst,findeste unterAquero/Leistungsmessungen/Defferenztemperatur. (DELTA)
Leider findet man diesen Delta Wert nur unter "Vision" ,was nicht jeder hat.
Diese Defferenztemperatur taucht nur dort auf.
Und man diesen Delta Wert sich dann anzeigen lassen kann wo man möchte.
Sehe z.b Signatur Aquacomputer.
Sensoren/Leistungsmessungen/ dfann das erste anklicken und rechts die Werte reinziehen.
Hier wird jetzt aber nur Watt angezeigt.
Wenn du aber dann dir unter sensoren vom Vision einen Neuen Wert hinzufühgst,findeste unterAquero/Leistungsmessungen/Defferenztemperatur. (DELTA)
Leider findet man diesen Delta Wert nur unter "Vision" ,was nicht jeder hat.
Diese Defferenztemperatur taucht nur dort auf.
Und man diesen Delta Wert sich dann anzeigen lassen kann wo man möchte.
Sehe z.b Signatur Aquacomputer.
Zuletzt bearbeitet:
Dampfkanes
Legende
@Painkilleraxel
das Delta zwischen Raumtemp und Wassertemp hat leider nichts in der Leistungsberechnung zu suchen.
Es wird das Delta zwischen dem Wasser vor dem Radiator und nach dem Radiator + der Durchfluss des Wassers benötigt.
Könnte man praktikabel den Massenstrom der Luft durch den Radiator messen, so könnte man auch mit dem Delta der Lufttemperatur vor und nach dem Radiator arbeiten.
das Delta zwischen Raumtemp und Wassertemp hat leider nichts in der Leistungsberechnung zu suchen.
Es wird das Delta zwischen dem Wasser vor dem Radiator und nach dem Radiator + der Durchfluss des Wassers benötigt.
Könnte man praktikabel den Massenstrom der Luft durch den Radiator messen, so könnte man auch mit dem Delta der Lufttemperatur vor und nach dem Radiator arbeiten.
und davon abgesehen, ist Vision nicht limitierend hierbei.
Das wäre einfach ein Softwaresensor, mit Funktion "Differenztemperatur". In den beiden genannten Fällen zwischen Wasser/Raum und Wasser/GPU, die kann man sich in der Aquasuite erstellen, und nachfolgend als Softwaresensor für Regler oder sonstiges verwenden.
Ich verwende beispielsweise Wasser/Raum über einen Regler zur Lüftersteuerung, als Wunschdelta 3,5K
JojoTheMaster
Urgestein
- Mitglied seit
- 23.10.2005
- Beiträge
- 11.792
Nix los hier...
Smatter
Urgestein
...alle zufrieden, du etwa nicht ?
besterino
Legende

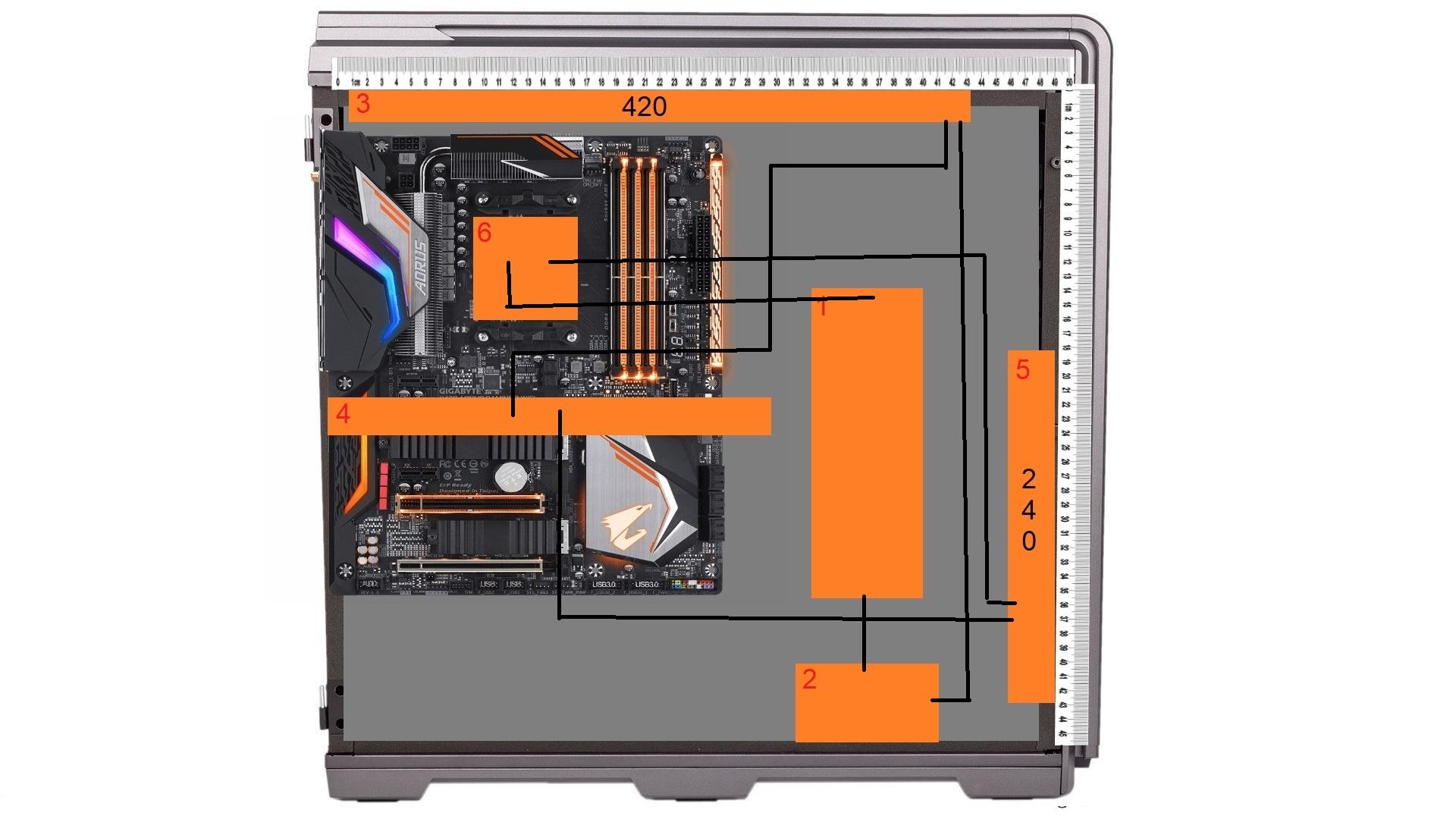

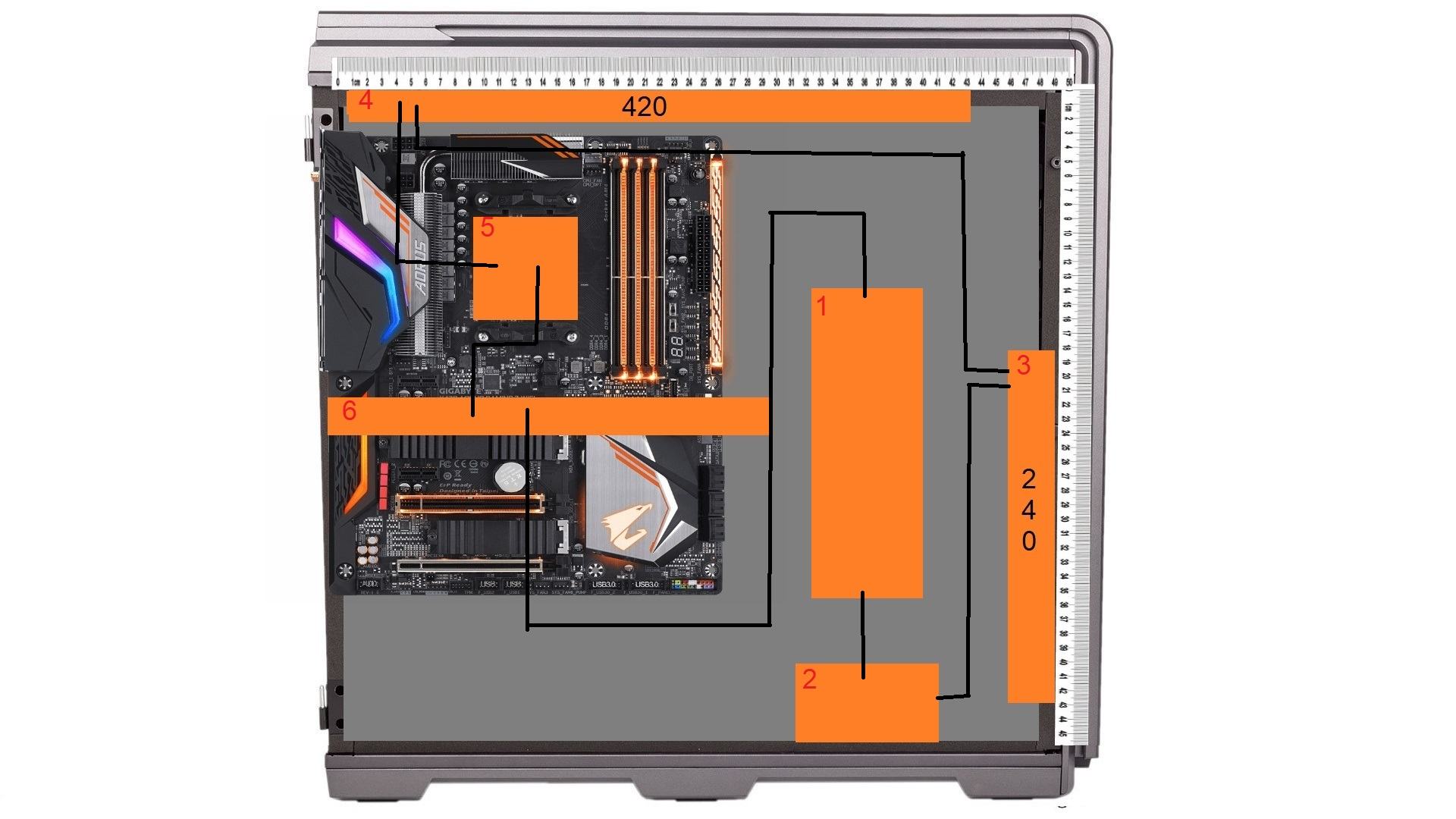

3.:
AGB-->Pumpe-->GPU-->CPU-->Radi oben-->Radi vorne-->AGB
AGB-->Pumpe-->GPU-->CPU-->Radi oben-->Radi vorne-->AGB
linkplayer
Urgestein
Ich bin für die zweite. Nicht so viele Kreuzungen
RayAlpha
Experte
- Mitglied seit
- 15.06.2017
- Beiträge
- 459
Interessant. Haltet mich jetzt nicht für verrückt oder so aber wärmt die Pumpe das Wasser nicht ein bisschen und geht nicht zu viel Kälte bei deiner dritten Möglichkeit verloren?
Nein, mach es so wie von besterino vorgeschlagen oder eben deine 2. Variante.
Thomas260187
Enthusiast
Ne ne das wasser fließt da so schnell durch das behaupte ich mal ist nicht messbar das es nen unterschied macht
Gesendet von meinem MHA-L29 mit Tapatalk
zu vernachlässigen, ist doch genauso wie "nach GPU erst in einen Radi und dann erst in die CPU", entspricht dann deiner 1. Variante
Bin auch für die 2., wobei ich mir dann überlegen würde, aus der GPU nach oben rauszugehen um dann in den AGB zu gehen.
![[W2k]Shadow](/community/data/avatars/m/73/73342.jpg?1577628624){kind=avatar}
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.269
Ähm, bei vernünftiger Bauweise und Betrieb liegen zwischen kühlster und wärmster Stelle in einem Preislauf keine 3K.
Dampfkanes
Legende
Ist das Temperaturdelta zu klein, ist nicht genügend Rechenleistung verbaut (oder sie liegt die meiste Zeit brach)
G
Gelöschtes Mitglied 74851
Guest
X-Flow/Cross-Flow Radis ?
Würde den Verlauf nochmals vereinfachen, vorausgesetzt du hast den Platz dafür.
RayAlpha
Experte
- Mitglied seit
- 15.06.2017
- Beiträge
- 459
War auch meine Überlegung aber optisch finde ich es besser wenn ich unten raus gehe und bisschen mehr Rohr zu sehen ist
Welchen 420er Radiator soll ich denn nehmen?
EK Water Blocks EK-CoolStream CE 420
Bykski B RD420 TN, 420mm Einreihige Heizkhlung auf AliExpress.com | Alibaba Group
Eigentlich langt der dünnere oder? Oder meint ihr der Aufpreis wäre es wert den dickeren EK zu holen?
Zuletzt bearbeitet:
G
Gelöschtes Mitglied 74851
Guest
War auch meine Überlegung aber optisch finde ich es besser wenn ich unten raus gehe und bisschen mehr Rohr zu sehen ist
Welchen 420er Radiator soll ich denn nehmen?
EK Water Blocks EK-CoolStream CE 420
Bykski B RD420 TN, 420mm Einreihige Heizkhlung auf AliExpress.com | Alibaba Group
Eigentlich langt der dünnere oder? Oder meint ihr der Aufpreis wäre es wert den dickeren EK zu holen?
https://www.caseking.de/magicool-copper-radiator-420-mm-wara-139.html
https://www.caseking.de/magicool-copper-radiator-ii-240-mm-wara-091.html
Ich empfehle die Magicool sind P/L top, habe letztens erst zwei X-Flow verbaut (240, 360).
Schmale Radis reichen, sind für langsam drehende Lüfter konzipiert.
Painkilleraxel
Experte
So,hab meine 3x 420 a 43mm jetzt Ordentlich auf Holz gebaut.Vorher waren die ja noch auf der Rückwand vom alten PC gewesen.
Fehlt jetzt noch an den Seiten etwas,damit ich es aufhängen/stellen kann.
Ich find gelungen und kühlt nicht schlechter als ein echter Mora3.
Bilder
Steht sonst aber anders,Pumpe nach unten,damit die Luft von unten nach oben sich bewegen kann.
Fehlt jetzt noch an den Seiten etwas,damit ich es aufhängen/stellen kann.
Ich find gelungen und kühlt nicht schlechter als ein echter Mora3.
Bilder
Steht sonst aber anders,Pumpe nach unten,damit die Luft von unten nach oben sich bewegen kann.
Zuletzt bearbeitet:
ich lehne mich mal noch kräftiger aus den fenster und sage: maximal 1K differenz
es ist völlig egal in welcher reihenfolge man den kram anschraubt, solange die prinzipelle funktion gewahrt bleibt (zb ausgleichsbehälter direkt vor der pumpe).
das ist schlicht falsch ^^ die verlustleistung hat im prinzip kaum bis keinen einfluss auf die temperaturdifferenz zwischen radi ein/ausgang. je langsamer das wasser fließt und je größer und länger der radiator, je größer die temperaturdifferenz zwischen wasser und luft, desto größer ist die temperaturdifferenz. im prinzip kann man den temperaturunterschied auch ausrechnen, wenn man den durchfluss und eingehende verlustleistung kennt.
darkpuridee
Experte
Könnte jetzt noch nicht selber nach sehen. Aber kann man das delta auch ohne Vision berechnen / anzeigen lassen?
Hab "nur" ein aquarro 6
Gesendet von meinem Mate 20 Pro mit Tapatalk
Hab "nur" ein aquarro 6
Gesendet von meinem Mate 20 Pro mit Tapatalk
Haarstrich
Enthusiast
- Mitglied seit
- 08.09.2015
- Beiträge
- 773
So was: Lian Li D8000-3 Entnehmbarer Mainboard-Tray - silber
oder Du besorgst dir günstiger ein gebrauchtes Gehäuse und schlachtest das.
Dampfkanes
Legende
Ich bin mir nicht sicher, ob Du keinen Plan hast (die größe und die länge des Radiators hat nämlich keinen Einfluss auf die Temperaturdifferenz des Wassers vor und nach dem Radiator),
oder ob wir gerade an Begrifflichkeiten scheitern (gegen Ende Deines Postings schreibst Du dann nämlich selbst, man könne es sich anhand des Durchflusses und der Verlustleistung ausrechnen.
Was denn nun?
Nehmen wir mal an, ich hätte 2 Grafikkarten, die mit konstanter Last arbeiten und man würde diese mit 1x MoRa kühlen, wie würde sich das Delta ändern, wenn
man 2 MoRas nimmt?
Antwort: Es bleibt gleich.
Sowas kann man sich analog zur Widerstandsrechnung bei elektrischen Widerständen ausrechnen (Stichwort: Reihenschaltung).
Jeder MoRa hat dann das halbe Delta.
Klar, das Delta vom Wasser zur Luft reduziert sich beim Wechsel von einem auf zwei. Aber das Delta des Wassers zwischen dem Einlauf der Radiatoren und dem Auslauf ist das gleiche, als hätte man nur einen Radiator.
Ist doch herrlich, wie sehr die Verbrauchsmessung von Grakas und CPU mit der Leistungsmessung über die Wakü-Daten korreliert:
Wenn man die Messwerte der Hardware als Basis nimmt, dann beträgt der Fehler bei der Wakü-Leistungsmessung nur ca. 10%
Painkilleraxel
Experte
@darkpuridee, also die Differenztemperatur (Delta) hab ich nur unter Sensoren vom Vision unterm Aquero6/Leistungsnessung/Delta Wasser-GPU (beispiel Messung)
Man kann natürlich auch das Delta von "Vor Radiator/Nach Radiator" messen.
gefunden.Siehe Bild oben.
Das Vision ist ja bei mir ein CPU Kühler mit Vision.
Ansonsten wirds nur im Aquero 6 das Delta in Watt angezeigt.
@Dampfkanes, ich wage es mal zu wiedersprechen.
Also wenn ich einen 2. Mora in den Loop rein nehme,sinkt die Wassertemperatur im Kreislauf.
Also verändert sich auch das Delta.
Wenn meine Graka unter last läuft und nur die 2 Radis im Case dran hängen zum kühlen,hab ich ne Wassertemp von32° Grad.
Pack ich nun den Mora dazu hab ich nur 28° Grad Wassertemp. Und das Delta ändert sich.
das kann ja nicht gleich bleiben.
Das Delta Graka/Luft bleibt geleich,da ist keine änderung.
Ich hab vor dem einlauf ein Calitemp und einen am auslass des Mora und hab 2° Grad unterschied.
Du schreibst:
Nehmen wir mal an, ich hätte 2 Grafikkarten, die mit konstanter Last arbeiten und man würde diese mit 1x MoRa kühlen, wie würde sich das Delta ändern, wenn
man 2 MoRas nimmt?
Antwort: Es bleibt gleich.
Das wäre ja traurig,wenn man sich ein 2. Mora holt und sich nix am Delta ändert.
Mann muss schon genau sagen welches Delta:
Aber das Delta des Wassers zwischen dem Einlauf der Radiatoren und dem Auslauf ist das gleiche, als hätte man nur einen Radiator.
Das stimmt!!!
Man kann natürlich auch das Delta von "Vor Radiator/Nach Radiator" messen.
gefunden.Siehe Bild oben.
Das Vision ist ja bei mir ein CPU Kühler mit Vision.
Ansonsten wirds nur im Aquero 6 das Delta in Watt angezeigt.
@Dampfkanes, ich wage es mal zu wiedersprechen.
Also wenn ich einen 2. Mora in den Loop rein nehme,sinkt die Wassertemperatur im Kreislauf.
Also verändert sich auch das Delta.
Wenn meine Graka unter last läuft und nur die 2 Radis im Case dran hängen zum kühlen,hab ich ne Wassertemp von32° Grad.
Pack ich nun den Mora dazu hab ich nur 28° Grad Wassertemp. Und das Delta ändert sich.
das kann ja nicht gleich bleiben.
Das Delta Graka/Luft bleibt geleich,da ist keine änderung.
Ich hab vor dem einlauf ein Calitemp und einen am auslass des Mora und hab 2° Grad unterschied.
Du schreibst:
Nehmen wir mal an, ich hätte 2 Grafikkarten, die mit konstanter Last arbeiten und man würde diese mit 1x MoRa kühlen, wie würde sich das Delta ändern, wenn
man 2 MoRas nimmt?
Antwort: Es bleibt gleich.
Das wäre ja traurig,wenn man sich ein 2. Mora holt und sich nix am Delta ändert.
Mann muss schon genau sagen welches Delta:
Aber das Delta des Wassers zwischen dem Einlauf der Radiatoren und dem Auslauf ist das gleiche, als hätte man nur einen Radiator.
Das stimmt!!!
Zuletzt bearbeitet:
JojoTheMaster
Urgestein
- Mitglied seit
- 23.10.2005
- Beiträge
- 11.792
Na Herr Ing., da hätten wir bei WSÜ aber mal besser aufpassen sollen.
Die Temperaturspreizung am Radiator ist beim stationären Fall exakt von 3 Sachen abhängig: Der Wärmekapazität des Kühlmediums, dem Massenstrom des Kühlmediums und dem eingetragenen (und damit auch dem abgegebenen) Wärmestrom.
Und zwar direkt proportional. Nix von "Im Prinzip kaum bis keinen Einfluss".
Und eure 1-3K könnt ihr bei den ganzen LowFlow Fanatikern hier nochmal überdenken. Das kann ganz schnell deutlich mehr werden. Vor allem bei Sachen wie ein externer Mora3 mit 30l/h und Triple SLI und so Späßen.
MysteriousNap
Legende
- Mitglied seit
- 17.10.2012
- Beiträge
- 11.190
Tripple SLI hat hier keiner mehr
Single GPU und RAM WaKü ist aktuell der heiße scheis^^
Single GPU und RAM WaKü ist aktuell der heiße scheis^^
Painkilleraxel
Experte
Unter Software-Temperatursensoren erscheinen nur die 2 Temperaturen fürs Delta,der Delta Wert selber nicht.
Bei mir wenigstens.
Nur unter Vision erscheint der Delta Wert.-Bei mir.
Vielleicht liegt es daran,das ich Vision habe.
Also anscheind kann man,wenn man vorher eine Leistungsmessung zwischen 2 Temperaturen+ Durchfluss erstellt hat, unter Software-Temperaturensensoren sich den Delta Wert holen als Sensor.
Den auch unter Regler/ ich benutzt Curve-Regler, erscheind bei mir kein Delta Wert,den ich als Reugelden Wert nehmen könnte.
Obwohl ich einen berechnen lasse unter dem Punkt Leistungsmessung!!!
Aber Egal,bei mir gehts.
Einfach etwas rum Experimentieren mit der Software vom Aquero.
Ich nehm die Ausgangstemperatur vom Mora zum Regeln meiner Lüfter.
Bei mir wenigstens.
Nur unter Vision erscheint der Delta Wert.-Bei mir.
Vielleicht liegt es daran,das ich Vision habe.
Also anscheind kann man,wenn man vorher eine Leistungsmessung zwischen 2 Temperaturen+ Durchfluss erstellt hat, unter Software-Temperaturensensoren sich den Delta Wert holen als Sensor.
Den auch unter Regler/ ich benutzt Curve-Regler, erscheind bei mir kein Delta Wert,den ich als Reugelden Wert nehmen könnte.
Obwohl ich einen berechnen lasse unter dem Punkt Leistungsmessung!!!
Aber Egal,bei mir gehts.
Einfach etwas rum Experimentieren mit der Software vom Aquero.
Ich nehm die Ausgangstemperatur vom Mora zum Regeln meiner Lüfter.
Zuletzt bearbeitet:
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.269
Das lehnst du dich zu weit aus dem Fenster, ich habe schon 2k+ selbst gemessen, trotz ordentlichem Aufbau, ein wenig Differenz entsteht schon mal
