[Sammelthread] ASUS ROG Strix X670E-E/-F/-A/-I Gaming WIFI (AM5)

Neues Bild.png

Sammelthread für die ASUS ROG Strix X670E Gaming WIFI Serie



Herstellerseite: STRIX X670E-E / STRIX X670E-F / STRIX X670E-A / STRIX X670E-I

Support/Treiber/Bios (Hersteller): STRIX X670E-E / STRIX X670E-F / STRIX X670E-A / STRIX X670E-I

Support/Treiber/Bios (Alternative): STRIX X670E-E / STRIX X670E-F / STRIX X670E-A

Beta Bios (Strix wählen): X670 RESOURCE

Geizhals: STRIX X670E-E / STRIX X670E-F / STRIX X670E-A / STRIX X670E-I

Geizhals Vergleich: Strix X670E-E/F/A/I

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1


Reviews:

Besonderheiten:
  • Optimiertes Kühlungsdesign: Massive VRM-Kühlkörper plus integrierte Aluminium-E/A-Abdeckung, hochleitfähiges Wärmeleitpad, L-förmige Heatpipe, M.2 Combo-Kühlkörper und M.2 Backplate für den PCIe® 5.0 M.2_1 Steckplatz, drei Onboard-M.2-Kühlkörper sowie ein massiver M.2-Kühlkörper als Zubehör
  • Übertaktungstechnologien: Dynamic OC Switcher, Ryzen Core Flex, Asynchroner Takt und PBO-Verbesserung
  • Hochleistungsnetzwerke: Onboard WiFi 6E, Intel® 2,5 Gb Ethernet und ASUS LANGuard
  • Branchenführendes Audio: ROG SupremeFX ALC4080 mit Savitech SV3H712 Verstärker, zusammen mit DTS® Sound Unbound und Sonic Studio III
  • Unübertroffene Personalisierung: ASUS-exklusive Aura Sync RGB-Beleuchtung, einschließlich eines RGB-Headers und drei adressierbaren Gen 2 RGB-Headern
  • DIY-freundliches Design: Einschalttaste, vormontiertes I/O Shield, PCIe Slot Q-Release, M.2 Q-Latch, Q-Code, Q-LED, BIOS FlashBack™, Clr CMOS Button, FlexKey, SafeSlot und SafeDIMM
  • Intelligente Steuerung: ASUS-exklusive Tools wie AI Cooling II, Two-Way AI Noise-Cancelation und AI Networking für eine einfache Konfiguration
  • Renommierte Software: 60-Tage-Testversion von AIDA64 Extreme und intuitives UEFI BIOS-Dashboard im Lieferumfang enthalten

Spezifikationen ROG STRIX X670E-E GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5
6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/
5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed),
and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports
On-Die ECC function

Graphics​

1 x DisplayPort**
1 x HDMI® port***
**Supports max. 8K@60Hz as specified in DisplayPort 1.4.
***Supports 4K@60Hz as specified in HDMI 2.1.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
2 x PCIe 5.0 x16 slots (supports x16 or x8/x4 modes)
AMD X670 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*

AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode))

AMD X670 Chipset
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

*AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA RAID 0/1/10.

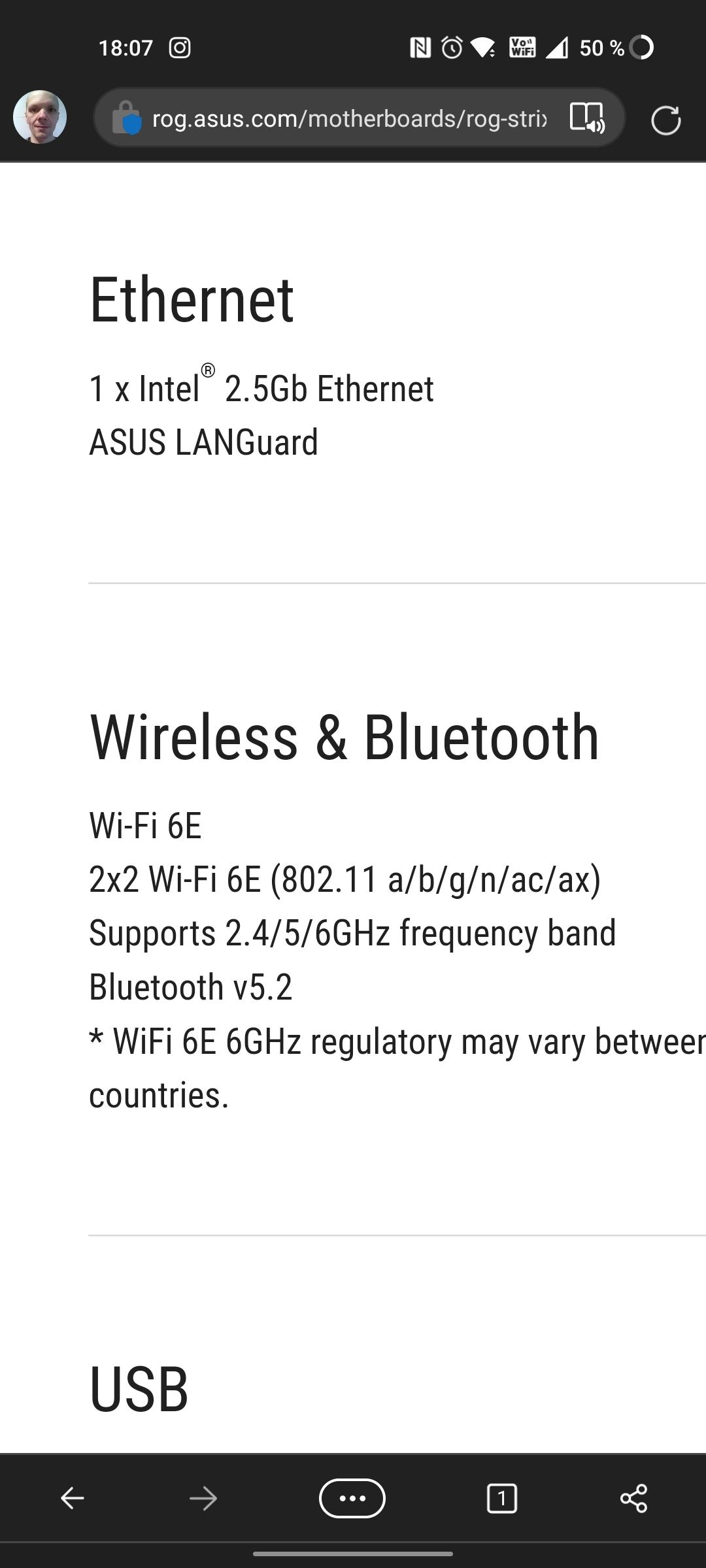

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between
countries, and function will be ready in Windows 11 or later.
**The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications

USB​

Rear USB (Total 13 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
12 x USB 3.2 Gen 2 ports (10 x Type-A + 2 x
USB Type-C®)

Front USB (Total 9 ports)
1 x USB 3.2 Gen 2x2 connector
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High
Definition Audio CODEC ALC4080
- Impedance sense for front and rear
headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback
output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback

Audio Features
- Audio Shielding
- Savitech SV3H712 AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
* A chassis with an HD audio module in the
front panel is required to support 7.1 Surround Sound audio output.

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x Type-C®)
12 x USB 3.2 Gen 2 ports (10 x Type-A, 2 x USB
Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Gold-plated audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
*The rear panel Lime (Line out) port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan header
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports
additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x AURA RGB header
1 x Alteration Mode Switch
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x Start button
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design
- Massive M.2 Heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
AURA Sync
- AURA RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 MbFlash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2x SATA 6Gb/s cables
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x Massive M.2 Heatsink
1 x M.2 Q-Latch package for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG Graphics card holder
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate
1 x ROG key chain
1 x ROG Strix sticker
1 x ROG Strix thank you card
Documentation
1 x User guide

Operating System​

Windows® 11 64-bit, Windows 10 64-bit

Form Factor​

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-F GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*

* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5 6400+(OC)/6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC andNon-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports
On-Die ECC function

Graphics​

1 x DisplayPort*
1 x HDMI® port**
* Supports max. 8K@60Hz as specified in DisplayPort 1.4.
**Supports max. 4K@60Hz as specified in HDMI 2.1.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors*
1 x PCIe 5.0 x16 slots (supports x16 mode)
AMD X670 Chipset**
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 3.0 x1 slot
* Please check PCIe bifurcation table in support site (https://www.asus.com/support/FAQ/1037507/).

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*
AMD Ryzen™ 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280
(supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280
(supports PCIe 5.0 x4 mode)
AMD X670 Chipset
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/10 and SATA RAID 0/1/10.

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between countries.

USB​

Rear USB (Total 12 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
9 x USB 3.2 Gen 2 ports (7 x Type-A + 2 x USB Type-C®)
2 x USB 2.0 ports
Front USB (Total 7 ports)
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback"
Audio Features
- Audio Shielding
- Savitech SV3H712 AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x Type-C®)
9 x USB 3.2 Gen 2 ports (7 x Type-A, 2 xUSB Type-C®)
2 x USB 2.0 ports
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Gold-plated audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
*The rear panel Lime (Line out) port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with
Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ (USB4®) header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsinks
- M.2 heatsink backplate
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
Aura Sync
- Aura RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- Aura Creator
- Aura Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
TPU
DIGI+ VRM
Turbo app
PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Q-Latch package for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate
Documentation
1 x User guide

Operating System​

Windows® 10 64-bit, Windows® 11 64-bit

Form Factor​

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-A GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory ArchitectureSupports AMD EXTended Profiles for Overclocking (EXPO™)OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function

Graphics​

1 x DisplayPort*
1 x HDMI® port**
* Supports max. 8K@60Hz as specified in DisplayPort 1.4.
** Supports Supports 4K@60Hz as specified in HDMI 2.1.
*** VGA resolution support depends on processors' or graphic cards' resolution.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
1 x PCIe 5.0/4.0/3.0 x16 slot

AMD X670 Chipset
1 x PCIe 4.0/3.0 x16 slot (supports x4 mode)
1 x PCIe 3.0 x1 slot

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*

AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)

AMD X670 Chipset
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA RAID 0/1/10

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later.

USB​

Rear USB (Total 12 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 ports (2 x Type-A)

Front USB (Total 7 ports)
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
Audio Features
- SupremeFX Shielding Technology
- Savitech SV3H712 AMP
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
8 x USB 3.2 Gen 2 ports (7 x Type-A, 1 x USB Type-C®)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )
1 x USB 3.2 Gen 1 header supports additional
2 USB 3.2 Gen 1 ports2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors

ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-DIMM- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM

AURA Sync
- AURA RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software

ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables

Additional Cooling Kit
1 x Thermal pad for M.2

Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Q-Latch packages for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix sticker
1 x ROG Strix thank you card
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate

Documentation
1 x User guide

Operating System​

Windows® 11, Windows® 10 64-bit

Form Factor​

ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-I GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

2 x DIMM, Max. 64GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800MHz ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function

Graphics​

1 x HDMI® port*
2 x USB4® ports support USB Type-C® display
outputs**
*Supports 4K@60Hz as specified in HDMI
2.1.
** VGA resolution support depends on
processors' or graphic cards' resolution.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
1 x PCIe 5.0 x16 slot(s)

Storage​

Total supports 2 x M.2 slots and 2 x SATA 6Gb/s ports*
AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2280(supports PCIe 5.0 x4 mode)
AMD X670 Chipset
M.2_2 slot (Key M), type 2242/2260/2280
(supports PCIe 4.0 x4 mode)
2 x SATA 6Gb/s ports****
*AMD RAIDXpert2 Technology supports both
NVMe RAID 0/1 and SATA RAID 0/1.
**** Install ROG FPS-II Card to support 2 x
SATA 6Gb/s ports

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between
countries, and function will be ready in Windows 11 or later.

USB​

Rear USB (Total 10 ports)
2 x USB4® port(s) with Intel® JHL8540 USB4®
controller (2 x USB Type-C®)
5 x USB 3.2 Gen 2 port(s) (5 x Type-A)
3 x USB 2.0 port(s) (3 x Type-A)
Front USB (Total 3 ports)
1 xUSB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s)
additional 2 USB 3.2 Gen 1 ports
ROG STRIX HIVE (Total 2 ports)
1 x USB 3.2 Gen 2 port(s) (1 x USB Type-C®)
1 x USB 2.0 port(s) (1 x Type-A)
ROG FPS-II C (Total 3 ports)
2 x USB 2.0 header(s) additional 3 USB 2.0
ports**

Audio​

ROG High Definition Audio CODEC ALC4050
- Supports: Jack-detection
- High quality 118 dB SNR stereo playback output and 94 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
Audio Features
- ROG Hyper-Grounding Technology
- ESS® SABRE9260Q DAC
- Silver-plated audio jacks
- Optical S/PDIF out port & USB Type-C® port with indepent power solution
- Dedicated audio PCB layers
*All audio functions on ROG STRIX X670E-I GAMING WIFI are supported through ROG STRIX HIVE

Back Panel I/O Ports​

2 x USB4® port(s) with Intel® JHL8540 USB4®
controller (2 x USB Type-C®)
5 x USB 3.2 Gen 2 port(s) (5 x Type-A) (1
port supports ROG STRIX HIVE)
3 x USB 2.0 port(s) (3 x Type-A)
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin AIO Pump header(s)
1 x 4-pin Chassis Fan header(s)
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
USB
1 x USB 3.2 Gen 2 connector (support(s) USB
Type-C® )
1 x USB 3.2 Gen 1 header(s) support(s)
additional 2 USB 3.2 Gen 1 ports
Miscellaneous
1 x Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x RTC Battery header
1 x Thermal Sensor header
1 x 2 pin Power_BTN header
2 x USB Type-C® connectors to Install ROG
FPS-II card*
ROG FPS-II card
2 x SATA 6Gb/s ports
1 x CPU Over Voltage jumper
1 x Clear CMOS header
1 x Front Panel header
1 x Alteration mode switch
2 x USB 2.0 header(s) support(s) additional
3 USB 2.0 ports

Special Features​

Extreme Engine Digi+
-5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- Aluminum backplate
- M.2 Chipset Fan
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 header(s)
ROG STRIX HIVE
1 x USB Type-C® connects to Motherboard
1 x USB 3.2 Gen 2 port(s) (1 x USB Type-C®)
1 x USB 2.0 port(s) (1 x Type-A with BIOS
FlashBack™)
1 x Headphone jack with Mic in
1 x Mic in jack with Optical S/PDIF out
1 x EZ mode PBO button
1 x FlexKey button
1 x BIOS FlashBack™ button
1 x Volume Control Knob with Mute Button
Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables
1 x ROG USB2.0 splitter cable
1 x Panel Cable
ROG FPS-II Card
1 x ROG FPS-II Card
ROG STRIX HIVE
1 x ROG STRIX HIVE
1 x USB Type-C® power connection cable
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x Rubber Package(s) for M.2
1 x Q-Latch package(s) for M.2
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x User guide

Operating System​

Windows® 11, Windows® 10 64-bit

Form Factor​

Mini-ITX Form Factor
6.7 inch x 6.7 inch( 17cm x 17cm)

FAQ:

Q: Wie Windows 11 22H2 installieren wenn LAN nicht erkannt wird?
A: Siehe Lösung von Asus.

Q: Im Geräte-Manger ist ein unbekanntes Gerät?
A: es handelt sich um den "Thunderbolt" (AMD I2C). Treiber

Q: Kann man das Memory Training abschalten?
A: ja in dem man in BIOS "Context Restore" auf enable stellt.


Sollten Änderungen oder Ergänzungen gewünscht sein bitte Informiert mich.


Anhänge

  • Strix-E.jpg
    28,7 KB · Aufrufe: 126
  • Strix-F.jpg
    135,8 KB · Aufrufe: 95
  • Strix-A.jpg
    88,9 KB · Aufrufe: 140
  • Strix-A.png
    128,7 KB · Aufrufe: 92
  • Strix-E.png
    149,1 KB · Aufrufe: 73
  • Strix-F.png
    124,8 KB · Aufrufe: 79
  • Screenshot 2022-11-07 092727.png
    Screenshot 2022-11-07 092727.png
    152,3 KB · Aufrufe: 50
  • Screenshot 2022-11-07 095054.png
    Screenshot 2022-11-07 095054.png
    83,4 KB · Aufrufe: 58
  • Neues Bild.png
    Neues Bild.png
    511,8 KB · Aufrufe: 115
Zuletzt bearbeitet:

Simsi1986

Enthusiast
Mitglied seit
02.02.2003
Beiträge
1.236
Ort
Aschaffenburg
@Scoty Leider ist der Import wiederum nur über die CMO-Dateien (kryptisch und nicht editierbar) möglich, anhand der TXT hat man aber zumindest die Möglichkeit alle Einstellungen auf einen Blick zu bekommen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Tranax

Profi
Mitglied seit
04.08.2020
Beiträge
240
Der Asus support hat mich gerade nochmal angeschrieben um mir zu sagen das in der 0805 version das aktivieren und deaktiveren der igpu wieder möglich ist :d Was für ein Support :3 xD


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Das schrieb ich schon vor paar Tagen, dass es geht wegen der iGPU.


Tranax

Profi
Mitglied seit
04.08.2020
Beiträge
240
Ja, das wusste ich ja auch. Nur das die von sich aus nochmal melden und mir das sagen xD


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Immerhin melden sie sich. Meine Anfragen bei Asus haben auch recht lange gedauert, aber es kommt was. Kenne ich auch ganz anders von anderen Herstellern, wo es nicht Tage, sondern Wochen sind bis was kommt. Bin gespannt wie es nun weiter geht mit dem Test BIOSe.


Tranax

Profi
Mitglied seit
04.08.2020
Beiträge
240
Ich warte von der Deutschen Bahn seid 2 Monaten auf ne Antwort xD. Nicht nur die Züge verspäten sich xD


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Neues Review zum Strix-F hinzugefügt.


Reous

Mr AMD
Mitglied seit
14.01.2007
Beiträge
9.961
Meinerseits noch eine Info für das Strix-I

Der Chipsatz Lüfter läuft beim Starten immer auf 100%. Erst nach Erscheinen vom Bios Screen werden die im Bios gesetzten Einstellungen übernommen.
Deshalb habe ich den Lüfter erst einmal abgeklemmt. Hört sich ähnlich wie eine Flugzeug Turbine an :d

Edit: Den steckbaren zweiten X670 Chipsatz kann man auch weg lassen, wenn nicht benötigt. Boot und Betrieb funktioniert ohne Einschränkungen.


Tranax

Profi
Mitglied seit
04.08.2020
Beiträge
240
Wolltest du denn nicht fliegen :O xDDD


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Das der Lüfter Anfangs auf 100% läuft soll wohl ähnlich wie bei Grafikkarten dafür sorgen das der Staub rausgeblasen wird (vermute ich).

So ein Mini ITX würde mir auch gefallen nur leider gehen da nicht mehr als 2 M2 was mir zu wenig wäre. Ich mag kleine System aber so lange es kein Mini Board gibt mit mehr als 2 M2 muss ich bei ATX bleiben.


Reous

Mr AMD
Mitglied seit
14.01.2007
Beiträge
9.961
Wenn, dann wird der Staub eher reingeblasen. Der VRM Lüfter ist hingegen ab Start deaktiviert bzw wie im Bios eingestellt.
Wäre er nicht so laut, würde es mich auch nicht stören aber 30s diesen Lärm zu ertragen ist nichts für meine Ohren.


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Wenn der Lüfter am Start in die andere Richtung blasen kann was bei manchen Grafikkarten der Fall ist würde der Staub weggeblasen werden. Aber ja mich würde das auch Nerven. Bin ja froh das die ATX Versionen ohne Lüfter auskommen. Wobei beim MSI x570 hat mich der Lüfter nie gestört da dieser nie an war außer es war im Sommer sehr heiß und selbst dann war er nie laut.


Hattori3101

Profi
Mitglied seit
07.10.2020
Beiträge
57
Ort
Österreich
Heyo =D Ich bin schon ne weile stiller mitleser dieses Threads. Aber jetzt post ich doch mal etwas.
Ich hab das Strix x670e F BIOS version 0805 (die Beta die man runterladen konnte - ist aber exakt gleich wie die release version).
Hab Heute mein OS mal neu aufgesetzt weil ich derzeit ein sehr komisches mini-lag problem in Apex Legends debugge. Ich hab während dem zocken so alle 20-25 minuten einen lag spike - und das NUR wenn ich über Ethernet verbunden bin. Nicht über das onboard WLAN. Hab hier von ner weile gelesen das es probleme mit dem onboard Intel NIC gab. Ich hab jetzt auch die gleiche Netzwerkkarte wie @Scoty. Hat leider nichts gebracht. Ich hab auch testweise nen USB-LAN adapter den ich rumfliegen hatte ausprobiert. Brachte auch nix. Immer das gleiche Problem.

Daher teste ich jetzt mal mit einem frisch aufgesetzten System. IRGENDWO muss ja das Problem liegen =P

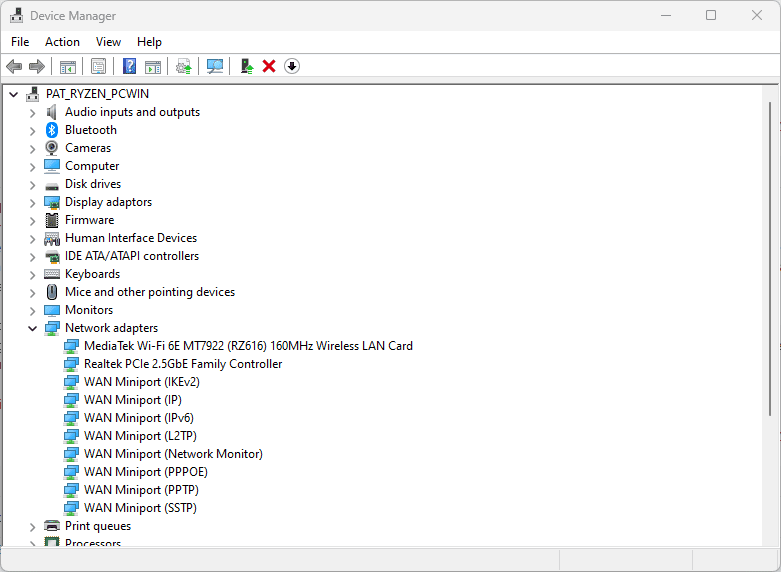

Dabei hab ich Heute mal gecheckt ob es generell neue Treiber fürs Strix F gibt. Und jaa es gibt wirklich (für mich) recht neue Treiber. Aber was seh ich da? Intel WLAN und Bleutooth treiber. Hä? Das Strix F hat doch einen Mediatek WiFi controller? Habs trotzdem mal runtergeladen und natürlich hat windows gemeint das das nicht die richtigen Treiber sind.
Also entweder ich bin doof oder bei Asus hat jemand die falschen treiber hochgeladen :fresse:
Hier der Link den ich verwendet hab: https://rog.asus.com/us/motherboard...-x670e-f-gaming-wifi-model/helpdesk_download/


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Es müsste eigentlich ein Inel sein und kein Mediatek. Mediatek und PC? Kenne Mediatek nur von Handy. Ka was da nicht stimmt bei dir. Wenn dann maximal noch Realtek aber Asus verbaut nur Intel glaube ich. MSI zb Realtek.


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Das ist aber sehr merkwürdig. Ka warum das bei dir so ist. Wende dich an Asus am besten.



Hattori3101

Profi
Mitglied seit
07.10.2020
Beiträge
57
Ort
Österreich
Glaub nicht das das falsch ist. Der Ethernet Port ist ein Intel NIC. Das passt. Das WLAN module jedoch ist ein Mediatek WiFi Module. Das sagt zum Beispiel auch diese website hier:
(einfach nach Mediatek suchen)

Is gut möglich das andere Strix boards einen Intel WLAN Chip haben.
WLAN läuft (mit den richtigen Treibern :d) ja auch ohne Probleme =D


Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Dann gibt es wohl unterschiedlich verbaute Hardware bei den Strixs. Interessant das Asus aber Intel Treiber anbieten tut. Wie gesagt wende dich an Asus deswegen. Ich nutze inzwischen den Intel Lan wieder mit passendem Treiber.


Reous

Mr AMD
Mitglied seit
14.01.2007
Beiträge
9.961
Test Bios mit Agesa 1.0.0.4 für das E-F-A Board:



Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Nice, flashe ich wenn ich wieder daheim bin. Gibt es fixes oder nichts bekannt?


Tranax

Profi
Mitglied seit
04.08.2020
Beiträge
240

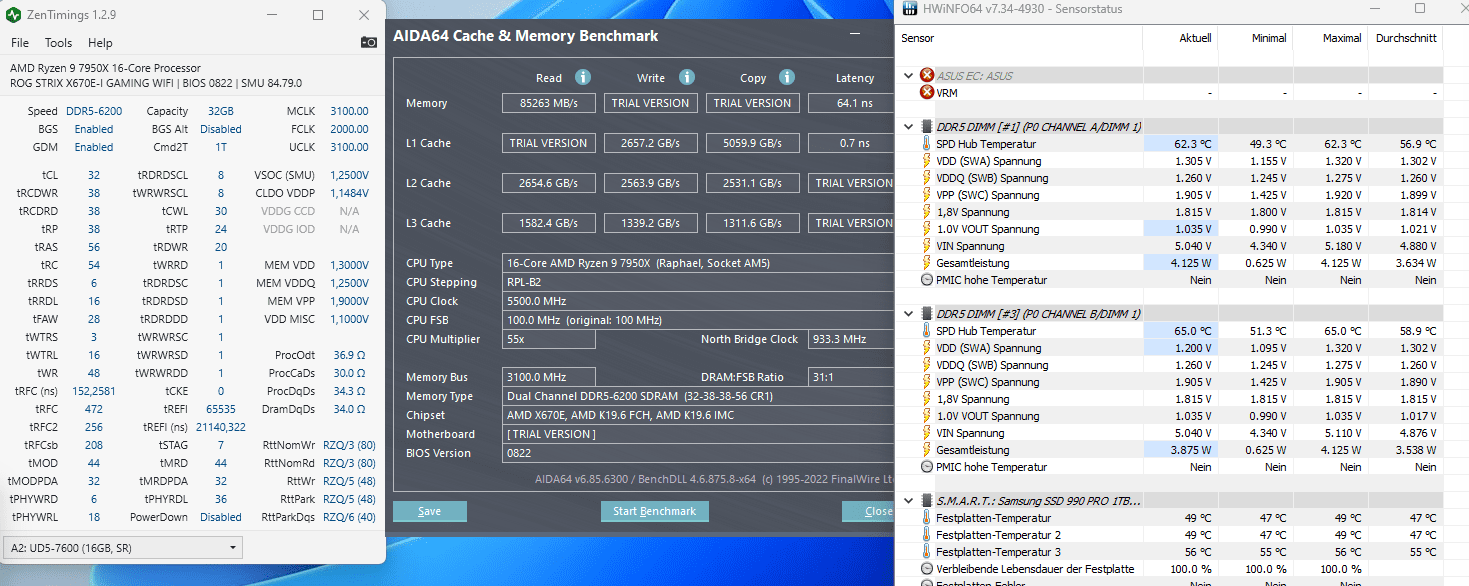

Habs drauf gemacht. Ram läuft wieder mit selbst gemachten oc bei 6000 mHz. Post code läuft bei mir jetzt auch richtig. Ansonsten nichts weiter bemerkt.


monsdra

Neuling
Mitglied seit
21.12.2022
Beiträge
3

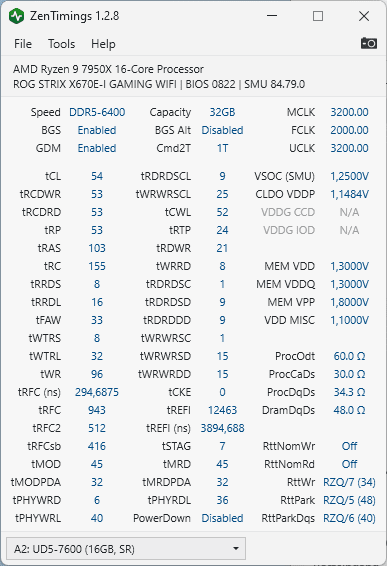

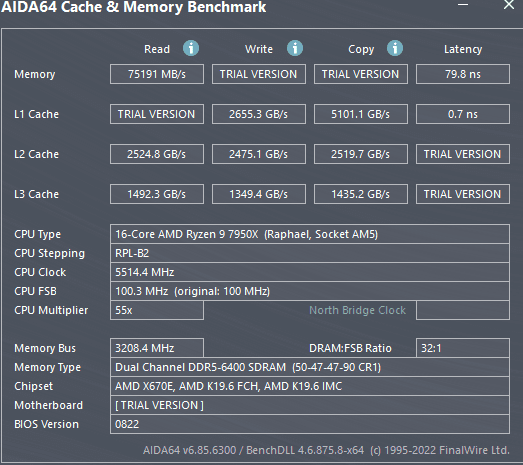

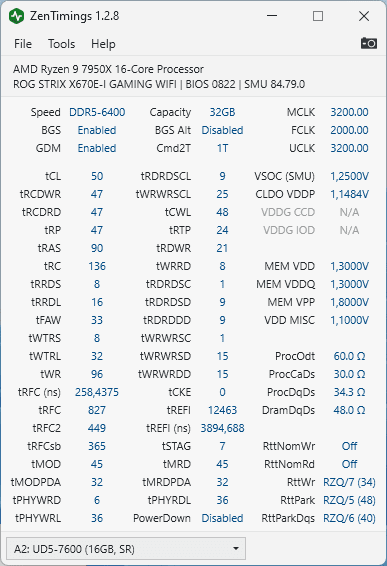

Hi,
nach langen Jahren habe ich mir mal wieder ein Pc zusammengebaut.
rog-strix-x670e (neustes bios)
und als Speicher TeamGroup 7600
Die Idee war einfach ein schnellen (mhz, latenz zweitrangig) Speicher zu haben und während die Boards hochgepatched werden 🤞 die Geschwindigkeit zu erhöhen.
Oh Boy, dumme Idee, ich bekomme den auf den Board nicht Stabil bei 6400.
Alles läuft aber sobald ich memtest5 länger anschmeiße oder eine Anwendung intensiv Ram bearbeitet schmierts ab.
Bisher hab ich Ryzen Master genommen und Schritt für Schritt die MHz angehoben, ab 6000 hab ich vdd auf 1,3 gesetzt, ging sonst nicht weiter, so kam ich auf die 6400.

(der 2. riegel hat bei tRDWR 22 anstelle von 21 wie der erste?)

Latency ist halb so wild, hab alles an, Hyper-V, Docker, Asus Bloatware etc. und das System mit 150w als Limit Laufen

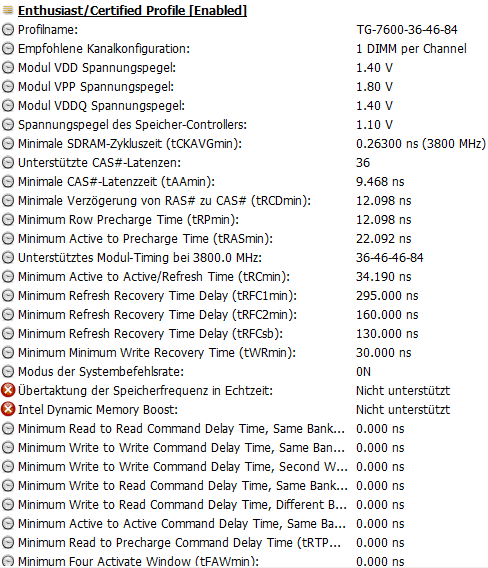

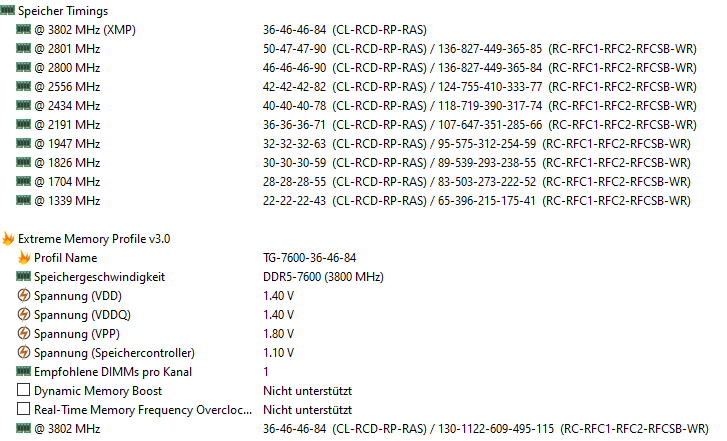

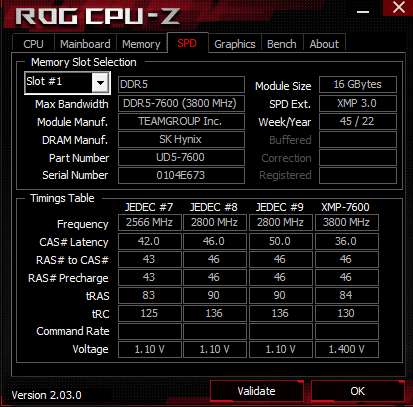

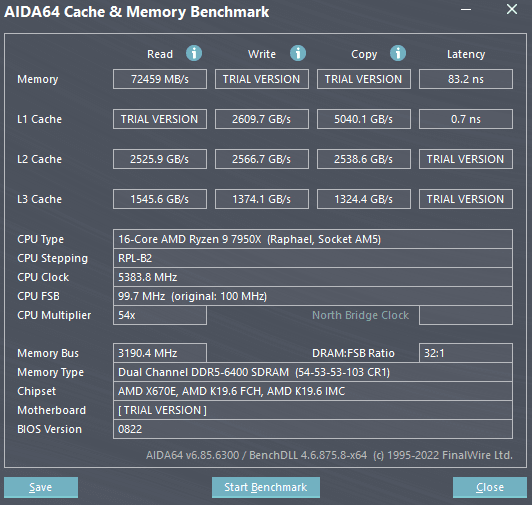

Wie man sieht hat der Riegel nur Profile bis 5600 drinne und das nächste und einzig weiter ist dann XMP 7600.



Gibt es Regeln wir man Zwischenwerte berechnen kann? Eine Anleitung welche Spannungen zusammen erhöht werden sollten?
Wo kann ich da noch was rausholen?
Muss ich die mit 1.4 betreiben wenn ich kein 3800Mhz fahre um stabil zu sein?
Bin für jeden Tip dankbar.

VG

Edit:
Hab die Werte aus dem Jdec Profil eingetragen

Zuletzt bearbeitet:

Reous

Mr AMD
Mitglied seit
14.01.2007
Beiträge
9.961
Zecks OC und Spannungen empfehle ich dir mal den Artikel von Skatterbencher durchzulesen:


Fang am besten erst einmal bei 6000 oder 6200 an und arbeite dich dann hoch. Hier ein Screen von Owner zur Orientierung. Eventuell musst du aber höhere Timings zwecks Stabilität nehmen.



amdx2

Enthusiast
Mitglied seit
23.01.2007
Beiträge
1.270
Ort
Österreich
Hallo!

Ich habe seltsame Erlebnisse, mit meinen Grafikkarten:

Mit der Radeon rx6800 wollte es beim Booten kein Bild anzeigen mit Beeps und VGA Led das leuchtete, Bild kam erst als Windows geladen hatte.
Weil mir das auf die Nerven ging, habe ich mir eine fast neue Nvidia rtx 3080 fe gekauft. Leider der selbe Effekt!

Da ich gelesen hatte das bei diesen Problemen im Bios CBS aktiviert werden sollte habe ich das mal versucht. Die CBS Einstellungen sind schon mal anders als ich sie kenne.

Menüpunkte sind folgende und meine Einstellungen nun diese:
Bootgerätekonfiguratieon: nur UEFI
Vom Netzwerkgerät booten: ignorieren
Von externen Datenträger booten: Ignorieren
PCI-E/Erweiterungskarten booten : Nur Altgeräte

Ich dachte ich fall vom Stuhl, damit funktioniert es endlich.

Sehr komisch, die Grafikkarten sind ja wirklich keine ALTGERÄTE...

Bin nun doch verdutzt und die Nvidia hätte ich mir wohl sparen können aber werde die mal durchtesten.

Nachtrag:
Es wär so schön gewesen aber mit aktivierten CSM funktioniert Resize Bar nicht. Wieder geht es nur wenn CSM deaktiviert ist und ich den Monitor beim booten einschalte und im Monitormenü die Eingangswahl aktiviere (dann schaltet sich der Monitor nicht ab). Jetzt weiß ich nicht ob das ein Problem mit meinem Monitor ist oder vom Mainboard/Bios. Bin ziemlich ratlos. Wie sind eure erfahrungen mit dem Zeug? Funktioniert das bei euch immer beim Booten?

Zuletzt bearbeitet:

Scoty

Enthusiast
Thread Starter
Mitglied seit
20.04.2005
Beiträge
3.890
Ort
Österreich
Liegt wohl nicht am Board, sondern vielleicht Monitor, Kabel, GPU oder eine Kombination. Habe ein solches Problem noch nie gehabt, auch mit dem Strix nicht und ich hatte schon einige GPU und Boards. CSM sollte man bei einem aktuellen System nicht mehr nutzen, bringt keine Vorteile, sondern eher Nachteile. Eventuell auch mal das neueste BIOS aufspielen, wenn nicht schon darauf.

Wegen RAM, so ist ein 7600 RAM nicht für ZEN 4 geeignet. Alles über 6000 ist reines Glück, dass es läuft.


amdx2

Enthusiast
Mitglied seit
23.01.2007
Beiträge
1.270
Ort
Österreich
Ok, ich habe jetzt den Asus Support angeschrieben. Nachdem der Monitor auch von Asus ist, können die vielleicht was dazu sagen. Viel Hoffnung habe ich nicht da der Asus Support ja nicht sehr hilfreich sein soll...

Zuletzt bearbeitet:

Simsi1986

Enthusiast
Mitglied seit
02.02.2003
Beiträge
1.236
Ort
Aschaffenburg
Normal ist das nicht - habe unten mal meine BIOS-Einstellungen hinterlegt. Damit funktionieren sowohl 6900XT als auch 7900XTX einwandfrei.
Nutze sowohl Secure- als auch FastBoot und nutze auch Smart Access Memory (Resizeable BAR) erfolgreich.

Wie schon beschrieben würde ich Monitor & Kabel prüfen - bei ersterem neben Einstellungen auch ob es Updates gibt. Beim Kabel ggf. auch mal sowohl HDMI als auch DisplayPort ausprobieren. Jeweils in der höchstmöglichen vom Monitor unterstützten Version.

Ich würde sicherheitshalber auch mal prüfen, ob es ein Firmwareupdate für die GPU gibt, neben dem Hersteller ist techpowerup.com hierfür eine gute Quelle. War bei mir mal vor Jahren ein Thema - wird aber locker 10 Jahre zurück liegen, also noch mit HD 7970 oder Fury. Ich gehe aber nicht davon aus, dass es RDNA2 GPUs ohne UEFI/Secure Boot Unterstützung gibt.

[2022/11/15 23:36:03]
Ai Overclock Tuner (Ai-Übertaktungstuner) [EXPO I]
EXPO [DDR5-6000 32-38-38-96-1.35V-1.35V]
eCLK Mode [Auto]
BCLK1 Frequency [100.0000]
Memory Frequency [DDR5-6000MHz]
FCLK Frequency [Auto]
Core Performance Boost [Auto]
CPU Core Ratio [Auto]
Core VID [Auto]
CCX0 Ratio [Auto]
CCX0 Ratio [Auto]
Dynamic OC Switcher [Auto]
GPU Boost [Automatisch]
Tcl [32]
Trcd [38]
Trp [38]
Tras [96]
Trc [Auto]
Twr [Auto]
Refresh Interval [Auto]
Trfc1 [Auto]
Trfc2 [Auto]
Trfcsb [Auto]
Trtp [Auto]
TrrdL [Auto]
TrrdS [Auto]
Tfaw [Auto]
TwtrL [Auto]
TwtrS [Auto]
TrdrdScl [Auto]
TrdrdSc [Auto]
TrdrdSd [Auto]
Trdrddd [Auto]
TwrwrScl [Auto]
TwrwrSc [Auto]
TwrwrSd [Auto]
TwrwrDd [Auto]
Twrrd [Auto]
Trdwr [Auto]
IBUF_LPWR_MODE [Auto]
ADDR_CMD_MODE [Auto]
M_ORDERING [Auto]
S_COL_WIDTH [Auto]
MC_SVA_TRIM0 [Auto]
MC_SVA_TRIM1 [Auto]
MC_SVA_TRIM2 [Auto]
Proc CA Drive Strength [Automatisch]
Proc Data Drive Strength [Auto]
CPU On-Die Termination [Auto]
DRAM Data Drive Strength [Auto]
Rtt Nom Wr [Automatisch]
Rtt Nom Rd [Auto]
Rtt Wr [Auto]
Rtt Park [Auto]
Rtt Park Dqs [Auto]
Power Down Enable [Auto]
Memory Context Restore [Auto]
UCLK DIV1 MODE [Auto]
Bank Swap Mode [Auto]
Mem Over Clock Fail Count [Auto]
Medium Load Boostit [Auto]
Precision Boost Overdrive [Auto]
Precision Boost Overdrive Scalar [Auto]
CPU Boost Clock Override [Auto]
Per-Core Boost Clock Limit [Auto]
Platform Thermal Throttle Limit [Auto]
Curve Optimizer [Auto]
GFX Curve Optimizer [Auto]
VRM Initialization Check (VRM-Initialisierungsprüfung) [Aktiviert]
CPU Load-line Calibration [Auto]
CPU Current Capability [Auto]
CPU Current Reporting Scale [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [T.Probe]
CPU Power Phase Control [Auto]
VDDSOC Load-line Calibration [Auto]
VDDSOC Current Capability [Auto]
VDDSOC Current Reporting Scale [Auto]
VDDSOC Switching Frequency [Auto]
VDDSOC Power Phase Control [Auto]
Performance Bias [Auto]
Clock Spread Spectrum [Auto]
BCLK1 Amplitude (BCLK-Amplitude) [Auto]
BCLK1 Slew Rate [Auto]
1.8V PLL Voltage [Auto]
1.8V Standby Voltage [Auto]
Misc_ALW [Auto]
Chipset0 VDD Voltage [Auto]
Chipset1 VDD Voltage [Auto]
CPU 3.3V [Auto]
Sense MI Skew 4 [Auto]
Sense MI Skew 4 [Auto]
Algorithm 1 [Auto]
Algorithm 2 [Auto]
Algorithm 3 [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
CPU Core Voltage [Auto]
CPU SOC Voltage [Auto]
CPU VDDIO / MC Voltage [Auto]
Misc Voltage [Auto]
VDDP Voltage [Auto]
High DRAM Voltage Mode [Auto]
DRAM VDD Voltage [1.35000]
DRAM VDDQ Voltage [1.35000]
PMIC Voltages [Sync All PMICs]
SPD HUB VLDO (1.8V) [Auto]
SPD HUB VDDIO (1.0V) [Auto]
Memory VDD Voltage [1.35000]
Memory VDDQ Voltage [1.35000]
Memory VPP Voltage [Auto]
Memory Voltage Switching Frequency [Auto]
Memory Current Capability [Auto]
Unterstützung für Sicherheitsgeräte [Aktivieren]
SHA256 PCR-Speicherbank [Aktiviert]
Ausstehender Vorgang [Keine]
Plattformhierarchie [Aktiviert]
Speicherhierarchie [Aktiviert]
Übertragungshierarchie [Aktiviert]
Physisches Vorhandensein Spec Version [1.3]
SID-Sperrung deaktivieren [Deaktiviert]
Firmware-TPM-Umschaltung [PSP-Firmware-TPM aktivieren]
fTPM NV zum Zurücksetzen auf die Werkseinstellungen löschen [Aktiviert]
PSS-Unterstützung [Aktiviert]
NX-Modus [Aktiviert]
SVM-Modus [Aktiviert]
Dekodierung oberhalb 4G [Aktiviert]
Unterstützung für Resize BAR [Aktiviert]
SR-IOV-Unterstützung [Aktiviert]
Antiquierte USB-Unterstützung [Aktiviert]
XHCI-Hand-off [Aktiviert]
USB Massenspeicher Treiberunterstützung [Aktiviert]
U32G2_C1 [Aktiviert]
U32G2_C2 [Aktiviert]
U32G2_4 [Aktiviert]
U32G2X2_C6 [Aktiviert]
U32G1_8 [Aktiviert]
U32G1_9 [Aktiviert]
U32G2_P10 [Aktiviert]
U32G2_E1 [Aktiviert]
U32G2_E2 [Aktiviert]
U32G2_E3 [Aktiviert]
U32G2_E4 [Aktiviert]
USB_P14 [Aktiviert]
USB_P15 [Aktiviert]
USB16 [Aktiviert]
USB17 [Aktiviert]
U32G2X2_C18 [Aktiviert]
U32G2_20 [Aktiviert]
U32G2_21 [Aktiviert]
U32G2_22 [Aktiviert]
U32G2_23 [Aktiviert]
USB24 [Aktiviert]
USB25 [Aktiviert]
Netzwerk-Stack [Aktiviert]
IPv4 PXE-Unterstützung [Aktiviert]
IPv6 PXE-Unterstützung [Aktiviert]
Gerät [N/A]
SATA Controller(s) [Deaktiviert]
NVMe RAID-Modus [Deaktiviert]
S.M.A.R.T.-Statusprüfung [Enabled]
Nach Stromausfall wiederherstellen [Letzter Zustand]
ErP-Bereit [Deaktiviert]
Maximale Energieeinsparung [Deaktiviert]
Einschalten durch PCI-E [Aktiviert]
Einschalten durch RTC [Deaktiviert]
PCIEX16_1 Bandbreitenverzweigungskonfiguration [Automatischer Modus]
USB Audio-Controller [Aktiviert]
WLAN-Controller [Aktiviert]
Bluetooth-Controller [Aktiviert]
Wenn das System im Betriebsmodus ist [Alle Ein]
Q-Code-LED-Funktion [Automatisch]
Wenn das System im Ruhezustand, Tiefschlafmodus oder Soft-Off-Modus ist [Nur Aura]
Intel-LAN-Controller [Aktiviert]
USB Power Delivery im Soft-Off-Modus (S5) [Aktiviert]
U32G2_C1 Typ C Energiemodus [Automatisch]
U32G2_C2 Typ C Energiemodus [Automatisch]
Alteration Mode Switch [PCIE Link Speed]
PCIEX16_1 Verbindungsmodus [Automatisch]
PCIEX16_2 Verbindungsmodus [Automatisch]
M.2_3 Verbindungsmodus [Automatisch]
M.2_1 Verbindungsmodus [Automatisch]
Chipset_1 Verbindungsmodus [Automatisch]
M.2_2 Verbindungsmodus [Automatisch]
PCIEX16_3 Verbindungsmodus [Automatisch]
Chipset_2 Verbindungsmodus [Automatisch]
M.2_4 Verbindungsmodus [Automatisch]
Primäres Videogerät [PCIE-Video]
Integrierte Grafikkarte [Automatisch]
UMA-Frame-Puffergröße [Automatisch]
Global C-state Control [Auto]
IOMMU [Auto]
SMT Control [Auto]
Core Performance Boost [Auto]
L1 Stream HW Prefetcher [Auto]
L2 Stream HW Prefetcher [Auto]
L1 Stride Prefetcher [Auto]
L1 Region Prefetcher [Auto]
L2 Up/Down Prefetcher [Auto]
Core Watchdog Timer Enable [Disabled]
Platform First Error Handling [Auto]
Opcache Control [Auto]
Streaming Stores Control [Auto]
Local APIC Mode [Auto]
ACPI _CST C1 Declaration [Auto]
MCA error thresh enable [Auto]
SMU and PSP Debug Mode [Auto]
PPIN Opt-in [Auto]
Enhanced REP MOVSB/STOSB [Enabled]
REP-MOV/STOS Streaming [Enabled]
Xtrig7 Workaround [Auto]
SNP Memory (RMP Table) Coverage [Auto]
SMEE [Auto]
Action on BIST Failure [Auto]
PAUSE Delay [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
DRAM map inversion [Auto]
Location of private memory regions [Auto]
ACPI SRAT L3 Cache As NUMA Domain [Auto]
Disable DF to external downstream IP Sync Flood Propagation [Auto]
Disable DF sync flood propagation [Auto]
Freeze DF module queues on error [Auto]
DF Cstates [Auto]
PSP error injection support [False]
Active Memory Timing Settings [Auto]
Processor CK drive strengths [Auto]
Processor CA drive strengths [Auto]
Processor CS drive strengths [Auto]
Dram ODT impedance RTT_NOM_WR [Auto]
Dram ODT impedance RTT_NOM_RD [Auto]
Dram ODT impedance RTT_WR [Auto]
Dram ODT impedance RTT_PARK [Auto]
Dram ODT impedance DQS_RTT_PARK [Auto]
Processor ODT impedance [Auto]
Processor DQ drive strengths [Auto]
Dram DQ drive strengths [Auto]
Power Down Enable [Auto]
Disable Memory Error Injection [Auto]
TSME [Auto]
Data Scramble [Auto]
Chipselect Interleaving [Auto]
Address Hash Bank [Auto]
Address Hash CS [Auto]
Address Hash Subchannel [Auto]
BankSwapMode [Auto]
DFE Read Training [Auto]
DRAM PDA Enumerate ID Programming Mode [Auto]
TX DFE Taps [Auto]
PPT Control [Auto]
MBIST Enable [Auto]
Memory Context Restore [Auto]
PCIe ARI Support [Auto]
PCIe All Port ECRC [Auto]
Advanced Error Reporting (AER) [Auto]
PCIe ARI Enumeration [Auto]
PSPP Policy [Auto]
UMA Version [Auto]
GPU Host Translation Cache [Auto]
NB Azalia [Auto]
Audio IOs [Auto]
PCIe loopback Mode [Auto]
TDP Control [Auto]
PPT Control [Auto]
Thermal Control [Auto]
TDC Control [Auto]
EDC Control [Auto]
PROCHOT Control [Auto]
Fan Control [Auto]
VDDP Voltage Control [Auto]
Infinity Fabric Frequency and Dividers [Auto]
FEATURE FCLK DPM [Auto]
SyncFifo Mode Override [Auto]
CPU-Temperatur [Überwachen]
CPU-Paket Temperatur [Überwachen]
Motherboard-Temperatur [Überwachen]
VRM-Temperatur [Überwachen]
Chipsatz 1-Temperatur [Überwachen]
Chipsatz 2-Temperatur [Überwachen]
T_Sensor-Temperatur [Überwachen]
DIMM A1 Temperatur [Überwachen]
DIMM A2 Temperatur [Überwachen]
DIMM B1 Temperatur [Überwachen]
DIMM B2 Temperatur [Überwachen]
CPU-Lüfter Drehzahl [Überwachen]
Optionaler CPU-Lüfter Drehzahl [Überwachen]
Gehäuselüfter 1 Drehzahl [Überwachen]
Gehäuselüfter 2 Drehzahl [Überwachen]
Gehäuselüfter 3 Drehzahl [Überwachen]
Gehäuselüfter 4 Drehzahl [Überwachen]
Gehäuselüfter 5 Drehzahl [Überwachen]
AIO Pumpe Drehzahl [Überwachen]
CPU-Kernspannung [Überwachen]
12V-Spannung [Überwachen]
5V-Spannung [Überwachen]
3.3V-Spannung [Überwachen]
CPU VDDIO / MC Voltage [Überwachen]
HYDRANODE Lüfterzuordnung [Aktiviert]
CPU-Lüfter Q-Lüfter-Steuerung [Automatische Erkennung]
CPU-Lüfter Profil [Manuell]
CPU-Lüfter beschleunigen [Stufe 0]
CPU-Lüfter verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für CPU-Lüfter [300 U/Min]
Punkt-4-Temperatur des CPU-Lüfters [90]
Punkt-4-Arbeitszyklus für den CPU-Lüfter (%) [100]
Punkt-3-Temperatur des CPU-Lüfters [75]
Punkt-3-Arbeitszyklus für den CPU-Lüfter (%) [75]
Punkt-2-Temperatur des CPU-Lüfters [70]
Punkt-2-Arbeitszyklus für den CPU-Lüfter (%) [40]
Punkt-1-Temperatur des CPU-Lüfters [60]
Punkt-1-Arbeitszyklus für den CPU-Lüfter (%) [20]
Gehäuselüfter 1 Q-Lüfter-Steuerung [Automatische Erkennung]
Gehäuselüfter 1 Profil [Manuell]
Gehäuselüfter 1 Q-Lüfter-Quelle [CPU]
Gehäuselüfter 1 beschleunigen [Stufe 0]
Gehäuselüfter 1 verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für Gehäuselüfter 1 [200 U/Min]
Punkt-4-Temperatur des Gehäuselüfters 1 [90]
Punkt-4-Arbeitszyklus für den Gehäuselüfter 1 (%) [100]
Punkt-3-Temperatur des Gehäuselüfters 1 [75]
Punkt-3-Arbeitszyklus für den Gehäuselüfter 1 (%) [75]
Punkt-2-Temperatur des Gehäuselüfters 1 [70]
Punkt-2-Arbeitszyklus für den Gehäuselüfter 1 (%) [50]
Punkt-1-Temperatur des Gehäuselüfters 1 [60]
Punkt-1-Arbeitszyklus für den Gehäuselüfter 1 (%) [43]
Gehäuselüfter 2 Q-Lüfter-Steuerung [Automatische Erkennung]
Gehäuselüfter 2 Profil [Manuell]
Gehäuselüfter 2 Q-Lüfter-Quelle [CPU]
Gehäuselüfter 2 beschleunigen [Stufe 0]
Gehäuselüfter 2 verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für Gehäuselüfter 2 [200 U/Min]
Punkt-4-Temperatur des Gehäuselüfters 2 [70]
Punkt-4-Arbeitszyklus für den Gehäuselüfter 2 (%) [100]
Punkt-3-Temperatur des Gehäuselüfters 2 [60]
Punkt-3-Arbeitszyklus für den Gehäuselüfter 2 (%) [85]
Punkt-2-Temperatur des Gehäuselüfters 2 [45]
Punkt-2-Arbeitszyklus für den Gehäuselüfter 2 (%) [70]
Punkt-1-Temperatur des Gehäuselüfters 2 [20]
Punkt-1-Arbeitszyklus für den Gehäuselüfter 2 (%) [60]
Lüfterstopp zulassen [Deaktiviert]
Gehäuselüfter 3 Q-Lüfter-Steuerung [Automatische Erkennung]
Gehäuselüfter 3 Profil [Manuell]
Gehäuselüfter 3 Q-Lüfter-Quelle [CPU]
Gehäuselüfter 3 beschleunigen [Stufe 0]
Gehäuselüfter 3 verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für Gehäuselüfter 3 [200 U/Min]
Punkt-4-Temperatur des Gehäuselüfters 3 [70]
Punkt-4-Arbeitszyklus für den Gehäuselüfter 3 (%) [100]
Punkt-3-Temperatur des Gehäuselüfters 3 [60]
Punkt-3-Arbeitszyklus für den Gehäuselüfter 3 (%) [85]
Punkt-2-Temperatur des Gehäuselüfters 3 [45]
Punkt-2-Arbeitszyklus für den Gehäuselüfter 3 (%) [70]
Punkt-1-Temperatur des Gehäuselüfters 3 [20]
Punkt-1-Arbeitszyklus für den Gehäuselüfter 3 (%) [60]
Lüfterstopp zulassen [Deaktiviert]
Gehäuselüfter 4 Q-Lüfter-Steuerung [Automatische Erkennung]
Gehäuselüfter 4 Profil [Manuell]
Gehäuselüfter 4 Q-Lüfter-Quelle [CPU]
Gehäuselüfter 4 beschleunigen [Stufe 0]
Gehäuselüfter 4 verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für Gehäuselüfter 4 [200 U/Min]
Punkt-4-Temperatur des Gehäuselüfters 4 [70]
Punkt-4-Arbeitszyklus für den Gehäuselüfter 4 (%) [100]
Punkt-3-Temperatur des Gehäuselüfters 4 [60]
Punkt-3-Arbeitszyklus für den Gehäuselüfter 4 (%) [85]
Punkt-2-Temperatur des Gehäuselüfters 4 [45]
Punkt-2-Arbeitszyklus für den Gehäuselüfter 4 (%) [70]
Punkt-1-Temperatur des Gehäuselüfters 4 [20]
Punkt-1-Arbeitszyklus für den Gehäuselüfter 4 (%) [60]
Lüfterstopp zulassen [Deaktiviert]
Gehäuselüfter 5 Q-Lüfter-Steuerung [Automatische Erkennung]
Gehäuselüfter 5 Profil [Manuell]
Gehäuselüfter 5 Q-Lüfter-Quelle [CPU]
Gehäuselüfter 5 beschleunigen [Stufe 0]
Gehäuselüfter 5 verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für Gehäuselüfter 5 [200 U/Min]
Punkt-4-Temperatur des Gehäuselüfters 5 [70]
Punkt-4-Arbeitszyklus für den Gehäuselüfter 5 (%) [100]
Punkt-3-Temperatur des Gehäuselüfters 5 [60]
Punkt-3-Arbeitszyklus für den Gehäuselüfter 5 (%) [85]
Punkt-2-Temperatur des Gehäuselüfters 5 [45]
Punkt-2-Arbeitszyklus für den Gehäuselüfter 5 (%) [70]
Punkt-1-Temperatur des Gehäuselüfters 5 [20]
Punkt-1-Arbeitszyklus für den Gehäuselüfter 5 (%) [60]
Lüfterstopp zulassen [Deaktiviert]
AIO Pumpe Q-Lüfter-Steuerung [Automatische Erkennung]
AIO Pumpe Profil [Leise]
AIO Pumpe Q-Lüfter-Quelle [CPU]
AIO Pumpe beschleunigen [Stufe 0]
AIO Pumpe verlangsamen [Stufe 0]
Untere Geschwindigkeitsgrenze für AIO Pumpe [Ignorieren]
Gehäuseeingriffserkennung-Unterstützung [Deaktiviert]
CSM starten [Deaktiviert]
Art des Betriebssystems [Windows-UEFI-Modus]
Sicheres Booten-Modus [Standard]
Schnelles Boot [Aktiviert]
Nächster Systemstart nach Ausfall der Stromversorgung [Schnelles Boot]
Boot-Logo-Anzeige [Automatisch]
POST-Verzögerungszeit [3 Sek]
NumLock Startzustand [An]
Bei Fehler auf 'F1' warten [Aktiviert]
Option-ROM-Meldungen [BIOS forcieren]
Interrupt 19 abfangen [Deaktiviert]
AMI Native NVMe Treiberunterstützung [Aktiviert]
Einrichtungsmodus [EZ-Modus]
BIOS Image Rollback-Unterstützung [Aktiviert]
HII-Ressourcen veröffentlichen [Deaktiviert]
Flexkey [Zurücksetzen]
Setup Animator [Aktiviert]
Vom Profil laden [2]
Profilname [EXPO 6000 FAN2]
Im Profil speichern [2]
DIMM-Steckplatznummer [DIMM_A2]
ARMOURY CRATE App herunterladen und installieren [Aktiviert]
MyASUS-Dienst und -App herunterladen und installieren [Aktiviert]
Special Display Features [Disabled]
D3Cold Support [Disabled]
Discrete GPU _DSM Function A [Disabled]
Discrete GPU _DSM Function B [Disabled]
NVIDIA DGPU Power Enable [Disabled]
Non-Eval Discrete GPU Support [Enabled]
Discrete GPU HPD Circuitry [OR Circuitry]
Discrete GPU's USB Port [Keep Default Setting]
Discrete GPU's SSID/SVID [Keep Default Setting]
Discrete GPU BOMACO Support [Disabled]
Thunderbolt / USB4 Support [Disabled]
CPU Frequency [0]
CPU Voltage [0]
SMT Control [Auto]
EXPO [Auto]
Active Memory Timing Settings [Auto]
Processor CA drive strengths [Auto]
Processor DQ drive strengths [Auto]
Processor ODT impedance [Auto]
Dram DQ drive strengths [Auto]
Dram ODT impedance RTT_NOM_WR [Auto]
Dram ODT impedance RTT_NOM_RD [Auto]
Dram ODT impedance RTT_WR [Auto]
Dram ODT impedance RTT_PARK [Auto]
Dram ODT impedance DQS_RTT_PARK [Auto]
Power Down Enable [Auto]
Infinity Fabric Frequency and Dividers [Auto]
UCLK DIV1 MODE [Auto]
Precision Boost Overdrive [Auto]
VDDG Voltage Control [Auto]
VDDP Voltage Control [Auto]
SoC/Uncore OC Mode [Auto]
SoC Voltage [0]
LN2 Mode [Auto]
VDD Misc Control [Auto]
LCLK Frequency Control [Auto]
VDDIO Ctrl [Auto]
VPP Ctrl [Auto]


amdx2

Enthusiast
Mitglied seit
23.01.2007
Beiträge
1.270
Ort
Österreich
Hallo!
DP Kabel habe ich schon mal getauscht, kein Erfolg. Mit HDMI geht es aber mit DP eben nicht. Mittlerweile glaube ich es liegt am Monitor. Der schaltet sofort ab wenn er kein Signal bekommt und da das Training beim Start so lange dauert bekommt der Monitor nun mal kein Signal. Händisch einschalten nutzt auch nix weil er gleich wieder ausschaltet. Es geht eben nur wenn man die Eingangswahltaste drückt denn dann bleibt er in Bereitschaft und es kommt dann nach einiger Zeit auch Bild.
Wenn ich den Monitor neu kaufen müsste würde das weh tun. Leider kann der Monitor auch kein Firmwareupdate...


MusicIsMyLife

Urgestein
Mitglied seit
20.08.2002
Beiträge
3.121
Ort
in der Nähe von Cottbus
Hallo!

Ich habe seltsame Erlebnisse, mit meinen Grafikkarten:

Mit der Radeon rx6800 wollte es beim Booten kein Bild anzeigen mit Beeps und VGA Led das leuchtete, Bild kam erst als Windows geladen hatte.
Weil mir das auf die Nerven ging, habe ich mir eine fast neue Nvidia rtx 3080 fe gekauft. Leider der selbe Effekt!

Da ich gelesen hatte das bei diesen Problemen im Bios CBS aktiviert werden sollte habe ich das mal versucht. Die CBS Einstellungen sind schon mal anders als ich sie kenne.

Menüpunkte sind folgende und meine Einstellungen nun diese:
Bootgerätekonfiguratieon: nur UEFI
Vom Netzwerkgerät booten: ignorieren
Von externen Datenträger booten: Ignorieren
PCI-E/Erweiterungskarten booten : Nur Altgeräte

Ich dachte ich fall vom Stuhl, damit funktioniert es endlich.

Sehr komisch, die Grafikkarten sind ja wirklich keine ALTGERÄTE...

Bin nun doch verdutzt und die Nvidia hätte ich mir wohl sparen können aber werde die mal durchtesten.

Nachtrag:
Es wär so schön gewesen aber mit aktivierten CSM funktioniert Resize Bar nicht. Wieder geht es nur wenn CSM deaktiviert ist und ich den Monitor beim booten einschalte und im Monitormenü die Eingangswahl aktiviere (dann schaltet sich der Monitor nicht ab). Jetzt weiß ich nicht ob das ein Problem mit meinem Monitor ist oder vom Mainboard/Bios. Bin ziemlich ratlos. Wie sind eure erfahrungen mit dem Zeug? Funktioniert das bei euch immer beim Booten?

Das exakt gleiche Verhalten habe ich mit meinem "alten" Philips BDM4065UC, seit ich meine 6900XT im System habe. Der Monitor ist imho fast 7 Jahre in meinem Besitz und hat zahlreiche AMD- und NVIDIA-Karten gesehen. Erst mit der 6900XT bleibt er beim Post dunkel. Es gibt seltene Konstellationen (nach nem Neustart z.B.), in denen der Monitor doch einen Post-Screen anzeigt. Das betrifft gefühlt aber ca. 1 aus 20 Versuchen.

Ich habe das so gelöst, dass stattdessen jetzt mein Zweit-Monitor am primären Ausgang hängt (Samsung CC27HG70). Dort gibt es immer einen Post-Screen.

Bei NVIDIA meine ich mich zu erinnern, dass ich vor kurzem von einem BIOS-Update für diverse Karten gelesen habe, welches genau solch ein Problem beheben soll. Ich weiß aber nicht mehr, wann und wo das war...


EDIT: Das Verhalten hat bei mir nichts mit dem Board zu tun. Ich nutze aktuell ein Gigabyte X570 Aorus Master, also noch AM4. Auf diesem System habe ich vor knapp zwei Jahren die vorher verbaute 2080 Ti gegen eine 6900XT im Referenzdesign getauscht. Und genau ab dem Zeitpunkt verhält sich mein Monitor genau wie deiner.

Will sagen: Das hat vermutlich nichts mit dem Board zu tun. Ich vermute eher ein Monitor-Firmware-Problem. Das ist aber wirklich nur ne Vermutung...

Zuletzt bearbeitet:

monsdra

Neuling
Mitglied seit
21.12.2022
Beiträge
3
Hi,
nach langen Jahren habe ich mir mal wieder ein Pc zusammengebaut.
rog-strix-x670e (neustes bios)
und als Speicher TeamGroup 7600
Die Idee war einfach ein schnellen (mhz, latenz zweitrangig) Speicher zu haben und während die Boards hochgepatched werden 🤞 die Geschwindigkeit zu erhöhen.
Oh Boy, dumme Idee, ich bekomme den auf den Board nicht Stabil bei 6400.
Alles läuft aber sobald ich memtest5 länger anschmeiße oder eine Anwendung intensiv Ram bearbeitet schmierts ab.
Bisher hab ich Ryzen Master genommen und Schritt für Schritt die MHz angehoben, ab 6000 hab ich vdd auf 1,3 gesetzt, ging sonst nicht weiter, so kam ich auf die 6400.

(der 2. riegel hat bei tRDWR 22 anstelle von 21 wie der erste?)
Anhang anzeigen 830769
Latency ist halb so wild, hab alles an, Hyper-V, Docker, Asus Bloatware etc. und das System mit 150w als Limit Laufen
Anhang anzeigen 830770

Wie man sieht hat der Riegel nur Profile bis 5600 drinne und das nächste und einzig weiter ist dann XMP 7600.
Anhang anzeigen 830771Anhang anzeigen 830780Anhang anzeigen 830774


Gibt es Regeln wir man Zwischenwerte berechnen kann? Eine Anleitung welche Spannungen zusammen erhöht werden sollten?
Wo kann ich da noch was rausholen?
Muss ich die mit 1.4 betreiben wenn ich kein 3800Mhz fahre um stabil zu sein?
Bin für jeden Tip dankbar.

VG

Edit:
Hab die Werte aus dem Jdec Profil eingetragen
Anhang anzeigen 830800Anhang anzeigen 830801


Update. Stabil bei 6200. Zum AIDA64 Benchmark: Bei mir läuft alles was die Werte runterzieht im Hintergrund und empfholen wird auszuschalten.



MemTest5 mit @anta777 profile Läuft seit 60 minuten stabil mit den FF4D532G7600HC36DDC01 Riegeln.

Die Ohm werte fest zu setzen hat immens geholfen.
GDM disablen und PowerDown explizit abzuschalten war auch nicht verkehrt.


Anleitung hier: https://imgur.com/a/mTeA5jB#kBzAnn3
Nicht von mir, kommt von hier https://www.overclock.net/threads/amd-ddr5-oc-and-24-7-daily-memory-stability-thread.1800926/


Tips:

- Bin übergegangen das direkt im Bios zu editieren da Ryzen Master nur failed.
- RAM Training anschalten wenn man an den Timnigs dreht hilft für ein stabileres System.
- tREFI auf MAX
- ins bios booten von win: `shutdown.exe /r /fw /t 1`



Edit:
Weniger Spannung aber stabil.
Dafür VPP auf 1.9 gesetzt, scheinen die Riegel sich zu gönnen


Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Oben Unten
