[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php



Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC



Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

     Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133

        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Supports Purity Sound™ 4
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB isolate shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports DTS Connect

    LAN
        - Gigabit LAN 10/100/1000 Mb/s
        - GigaLAN Intel® I211AT
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks

        **If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
        - 6 x USB 3.0 Ports (Supports ESD Protection)
        - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    Software und UEFI

        Software
        - ASRock A-Tuning
        - ASRock RGB LED
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
        Power
        - Hi-Density Power Connectors (24 pin and 8 pin)
        Memory
        - 15μ Gold Contact in DIMM Slots
        VGA Card
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
        Internet
        - AQUANTIA 5G LAN
        - Intel® LAN
        Cooling
        - XXL Aluminum Alloy Heatsink
        - Heat Pipe Design
        Audio
        - Creative Sound Blaster™ Cinema 3

    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        AQUANTIA 5G LAN
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Ultra USB Power
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

    Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133


        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB Isolate Shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - RGB LED
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports Creative Sound Blaster™ Cinema 3

    LAN
        1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports PXE
        1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks
        If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x COM Port Header
        - 1 x TPM Header
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED
        - 1 x Power Switch with LED
        - 1 x Reset Switch with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
        CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
        - 6 x USB 3.0 Ports (Supports ESD Protection)**
        - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

        *Ultra USB Power is supported on USB3_5_6 ports.
        ACPI wake-up function is not supported on USB3_5_6 ports.

        **1 x Fatal1ty Mouse Port (USB 3.0) is included

    Software und UEFI

        Software
        - ASRock F-Stream
        - ASRock RGB LED
        - ASRock Key Master
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)


Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming


UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)




Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.

    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird


CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:


OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
    FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
    9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
    a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

    Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

    Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10


to be continued

Zuletzt bearbeitet:

Tanatos

Enthusiast
Mitglied seit
04.06.2002
Beiträge
1.194

Mein Speicher sollte SR sein^^

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL
Danke mal vorweg an darkpope für die Erstellung des Sammlers! :coolblue:

Ich habe seit BIOS 2.10 eigentlich kleinere Probleme mit meinem Prof.Gaming! Werde aber später noch einiges dazu schreiben.
Ich habe meinen 1800er jetzt mal default laufen um diverse Problemchen abzuchecken.
Ich konnte meinen Ram mit dem 2.00 Bios noch auf 3200 laufen lassen, allerdings mit wirklich schlechten Timings. Seit 2.10
zickt das Brett irgendwie ein bisserl rum. Momentan scheinen zumindest die 2666 stable zu sein.

Ich hab dich mal in die RAM-Liste eingetragen. Hoffentlich ist das der richtige Speicher. ZUr Zeit habe ich zwei Problemchen. Thaiphoon will partou meine Ram-Riegel nicht auslesen (Mache ich da was falsch?) und kann einer unter den P-States beim Taichi die Geschwindigkeit und die Spannung eingeben? Bei mir klappt das nur im OC Tweaker, dann werden die Werte für P0 und P1 übernommen. Stelle ich P1 auf Auto, taktet der Prozewssor selbst unter Volllast (prime95) nur auf 2,8 Ghz.
Lasse ich P1 auf Custom, taktet der Prozessor im Idle nicht herunter.

Zuletzt bearbeitet:

Tanatos

Enthusiast
Mitglied seit
04.06.2002
Beiträge
1.194
Ich hab dich mal in die RAM-Liste eingetragen. Hoffentlich ist das der richtige Speicher. ZUr Zeit habe ich zwei Problemchen. Thaiphoon will partou meine Ram-Riegel nicht auslesen (Mache ich da was falsch?) und kann einer unter den P-States beim Taichi die Geschwindigkeit und die Spannung eingeben? Bei mir klappt das nur im OC Tweaker, dann werden die Werte für P0 und P1 übernommen. Stelle ich P1 auf Auto, taktet der Prozewssor selbst unter Volllast (prime95) nur auf 2,8 Ghz.
Lasse ich P1 auf Custom, taktet der Prozessor im Idle nicht herunter.

wenn du p-states OC betreiben willst, darfst du die spannungen nirgends verändern, sonst klappts mit dem runtertakten nicht!
du kannst die vcore dann nur mit dem offset steuern^^


Holzmann

The Saint
Mitglied seit
02.05.2017
Beiträge
27.171
Ort
50.969
Nehmen wir an du hast aktuell 1.220 V-Core und möchsten nun 1.30 V-Vore haben, dann musst im offset + 0,080 eintragen.


plainvanilla

Neuling
Mitglied seit
14.04.2006
Beiträge
546

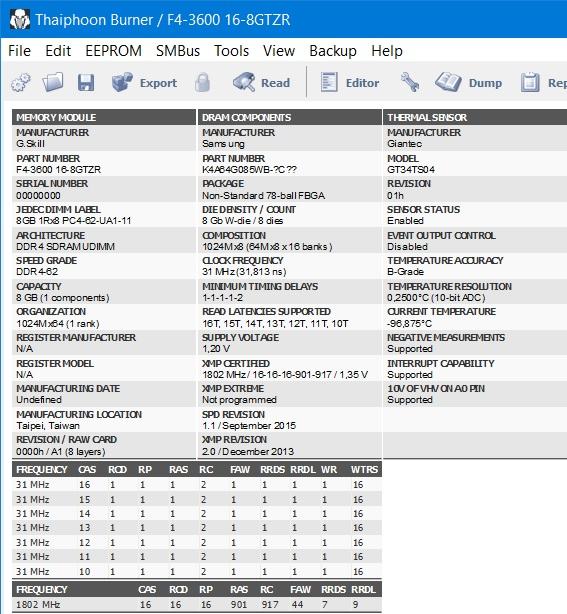

Falls das ein Retail Kit ist, dann versuch es noch mal mit einer aktuelleren Version von Thaiphoon. Bei den G.SKILL Kits sollten IC Hersteller und IC Typ eigentlich korrekt im SPD hinterlegt sein.


(würde mich über einen SPD Dump + Screen für [Sammelthread] HARDWARELUXX SPD Datenbank DDR4 IC Liste freuen)

ich habe die aktuellste Version von der Seite geladen, denke ich!
es ist dieses Kit: G Skill memory D4 3400 32 GB C16 GSkill TriZ K2 (F4-3400C16D-32GTZ)




Zuletzt bearbeitet:

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
36.758
Ort
Nehr'esham
Damit passen die Angaben nun auch. Magst du eventuell auch noch den Dump hochladen und für die Liste zur Verfügung stellen?




Edit@darkpope: Hab dir in der SPD Datenbank + IC Liste geantwortet!


plainvanilla

Neuling
Mitglied seit
14.04.2006
Beiträge
546
ich habe den Dump gemacht, aber anscheinend zu blöd zu hochladen :lol:
ich finde keinen button zum anhängen :wall:


emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
36.758
Ort
Nehr'esham

emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
36.758
Ort
Nehr'esham
Pack die Datei mal in ein Zip-Archiv wie in der Übersicht beschrieben, dann sollte die Fehlermeldung ausbleiben (unbekannter Dateityp).


emissary42

Kapitän zur See
Mitglied seit
13.04.2006
Beiträge
36.758
Ort
Nehr'esham
Danke, hab den Listeneintrag für dich zusammengebastelt :wink:


darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL

maggus_zuki

Enthusiast
Mitglied seit
23.03.2008
Beiträge
904
Ich muss leider nochmal auf meine Frage zurück kommen:
Wird bei euch die VCore von CPU-Z richtig ausgelesen?


darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL
Ich muss leider nochmal auf meine Frage zurück kommen:
Wird bei euch die VCore von CPU-Z richtig ausgelesen?

Bei mir auch nicht. anstatt der 1,3V zeigt CPU-Z irgendwas zwischen 2,51 und 2,8 an. Wenn es wenigstens das Doppelte wäre, könnte man ja damit leben. Ich weiß nicht, ob das am Board oder an den Non-X CPUs liegt.


immortuos

Enthusiast
Mitglied seit
02.12.2013
Beiträge
4.163
Ort
München
Wenn wir schon bei Vcore Fragen sind, welche ist denn in HWInfo die richtige? Die unter der CPU (SVI2 TFN), oder die vom Board? :d


plainvanilla

Neuling
Mitglied seit
14.04.2006
Beiträge
546
ich bezieh mich immer auf die CPU (Tdie) ;)

Ich habe da noch eine andere Frage an euch bez. übertakten.
Ich habe es bis jetzt nicht geschafft meine CPU, z.b auf 4000 zu takten, und sie dann im idle absenken zu lassen (Vcore wie Takt)
Das ist beim 1800x irgendwie ziemlich doof, weil meiner @default 3700 all core macht, und singlecore schön auf 4100 läuft.
mehr als 3950 schaffe ich kaum mit vertretbarer Vcore, aber dann ist er eben dort angenagelt. das heisst er macht mir den turbo
dann natürlich nicht. Somit kommt mir momentan vor, dass die Default Einstellung bei mir gerade eigentlich die Beste ist, was mir
irgendwie als Gewohnheitsübertakter widerstrebt.
Wie handhabt ihr das ..............?

Zuletzt bearbeitet:

darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL
Bei mir sind es zur Zeit 3825, obwohl ich 3850 fest vorgegeben habe. Manchmal taktet er herunter, meist nicht. Erhöhe ich den Takt auf 3875 oder 3900 zeigen mir sowohl der Ryzen Master als auch HWInfo nur noch 1550 an. Ich experimentiere aber auch noch herum.


immortuos

Enthusiast
Mitglied seit
02.12.2013
Beiträge
4.163
Ort
München
Benutzt ihr P States? Mit manuellem OC ist es klar dass er nicht heruntertaktet.


darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL
Theoretisch. Ich habe P0 und P1 auf Custom, so dass die Frequenz immer auf 3825 hängt. Setze ich P1 auch auf Auto, taktet er trotzdem nicht herunter sondern fixt das ganze auf 2800Mhz. Ich versuche mal im Netz was dazu zu finden. Das gleiche bei den Offset -Einstellungen. Im Bios kann ich keine (+/-) x.xx Werte angeben, sondern nur 3 bis 6 stellige Werte. Sind das MiniVolt oder MicroVolt Angaben oder etwas anderes? Weil ein 6-Stelliger Minivoltwert würde die CPU komplett grillen


immortuos

Enthusiast
Mitglied seit
02.12.2013
Beiträge
4.163
Ort
München

darkpope

Einsteiger
Thread Starter
Mitglied seit
17.02.2009
Beiträge
360
Ort
OWL
Danke, da nach habe ich gesucht. Ich probiere das mal aus und setzte es anschließend in die Q A


plainvanilla

Neuling
Mitglied seit
14.04.2006
Beiträge
546
Super, danach habe ich auch gesucht!
Ich hoffe ich komme am Wochenende dazu um das zu testen !


Ray62

Enthusiast
Mitglied seit
16.08.2005
Beiträge
277
Ort
Hauptstadt, an der Südseite des Westens
@JZ_:
Unter standard memory settings->Advanced->AMD CBS->UMC Common Options, DDR4 Common Options oder so:
Gibt es da DRAM Controller Command Rate, 1T, 2T or Auto?
Der wichtigste Parameter überhaupt!

Jetzt muss nur noch ein Bios für das Fatal1ty PG kommen!


JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.283
Ort
Iserlohn
Ja, gibt es -> siehe bei mir -> BIOS Bild5 :)

Zuletzt bearbeitet:
Oben Unten
