[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php



Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC



Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

     Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133

        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Supports Purity Sound™ 4
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB isolate shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports DTS Connect

    LAN
        - Gigabit LAN 10/100/1000 Mb/s
        - GigaLAN Intel® I211AT
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks

        **If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
        - 6 x USB 3.0 Ports (Supports ESD Protection)
        - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    Software und UEFI

        Software
        - ASRock A-Tuning
        - ASRock RGB LED
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
        Power
        - Hi-Density Power Connectors (24 pin and 8 pin)
        Memory
        - 15μ Gold Contact in DIMM Slots
        VGA Card
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
        Internet
        - AQUANTIA 5G LAN
        - Intel® LAN
        Cooling
        - XXL Aluminum Alloy Heatsink
        - Heat Pipe Design
        Audio
        - Creative Sound Blaster™ Cinema 3

    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        AQUANTIA 5G LAN
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Ultra USB Power
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

    Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133


        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB Isolate Shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - RGB LED
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports Creative Sound Blaster™ Cinema 3

    LAN
        1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports PXE
        1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks
        If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x COM Port Header
        - 1 x TPM Header
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED
        - 1 x Power Switch with LED
        - 1 x Reset Switch with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
        CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
        - 6 x USB 3.0 Ports (Supports ESD Protection)**
        - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

        *Ultra USB Power is supported on USB3_5_6 ports.
        ACPI wake-up function is not supported on USB3_5_6 ports.

        **1 x Fatal1ty Mouse Port (USB 3.0) is included

    Software und UEFI

        Software
        - ASRock F-Stream
        - ASRock RGB LED
        - ASRock Key Master
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)


Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming


UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)




Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.

    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird


CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:


OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
    FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
    9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
    a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

    Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

    Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10


to be continued

Zuletzt bearbeitet:

Bimer

Profi
Mitglied seit
17.08.2018
Beiträge
109
Doch jedes MB wird doch mit einer GK und mindestens einem Laufwerk betrieben. Ansonsten ist die Werbung für einen externen Taktgenerator eine Täuschung. Was soll daran extern sein oder anders als früher, wenn die Erhöhung von Bus die selben Auswirkungen wie früher hat ?
Wollte versuchen über Bus den Grundtakt und Turbo-Takt zu erhöhen. Schade...

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.306
Ort
Iserlohn
Dann musst du vorher die Speichertakt reduzieren, kann aber auch sein, dass die CPU da nicht mit will. Es gibt auch Grafikkarten, die bei der BUS-Takt nicht mitmachen usw. ;)


Bimer

Profi
Mitglied seit
17.08.2018
Beiträge
109
So weit war ich schon, zumindest was CPU und RAM angeht. Ist auch logisch, aber bei GK und dem Laufwerk kann man nichts machen. Und genau so habe ich es auch verstanden, dass ein externer Taktgeber dies nicht beeinflusst. Habe paar Tests gelesen, da kam man auch nicht über 110 Mhz hinaus und der Rechner lies sich nur nach Bios reset wieder starten.


JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.306
Ort
Iserlohn

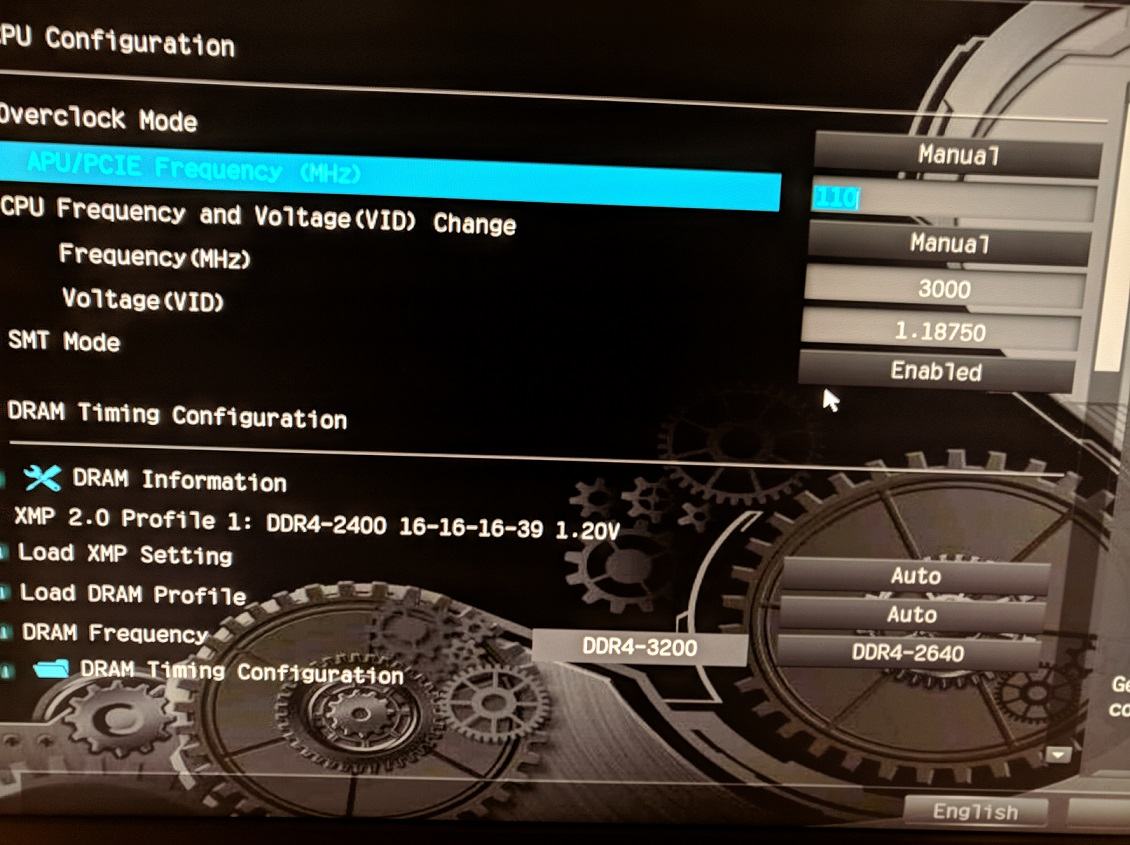

Du kannst auch bis 166 BCLK, nur müssen die Teiler und Spannungen dazu stimmen ;)

Habe sogar vom dem X370 Taichi Board Screenshots davon, muss die nur noch raussuchen :)


Bimer

Profi
Mitglied seit
17.08.2018
Beiträge
109
An das Bild von dir kann ich mich erinnern. Leider hast du nicht damals erklärt wie du es gemacht hast. Jetzt sprichst du auch in Rätseln. Reicht es nicht aus wenn man schlicht, rein zum Testen, die Taktraten der CPU und Ram zuvor herabsetzt ? Wenn ich die CPU (1800x momentan) auf 3 Ghz herabsetze, Ram auf 2400 Mhz (der bis 3,2 Ghz geht) und bclk auf 110 Mhz stelle, müsste es normaler weise gehen. Tut es aber nicht. An den Frequenzen/Spannungen der CPU und Rams kann es nicht liegen. Ich habe bloss die Frequenzen herabgesetzt, die Spannungen jedoch beibehalten CPU 1,2/ Ram 1,38v

ps: habe vor damit die Grundfrequenz anzuheben. Mit 1800x wird es nichts bringen da xfr nicht funktioniert, aber vielleicht mit 3700x/3800x.

Zuletzt bearbeitet:

Bandelero

Enthusiast
Mitglied seit
07.11.2007
Beiträge
3
Hallo zusammen,

war ne ganze Weile nicht hier, habe leider ein Problem mit einem neuen Ryzen 9 5950X auf einem Asrock x370 Taichi mit JZs Bios Version 6.62.
Ich hatte vorher das Bios von Version 5.50 mit einem Ryzen 1700 auf 6.62 upgedated, keine Probleme im Betrieb.
Heute habe ich probiert, ob ein 5950x funktioniert, weil es ja lautete, die 5000er Reihe funktioniere mit der Biosversion 6.62.

Also habe ich das Bios resetet und den neuen Prozessor eingebaut.

Leider funktioniert es nicht, es kommt zu einem ständigen boot loop bzw. Dauerschleife, den ich nur durch Netzteil abschalten oder längeres Drücken auf Powerknopf wegbekomme.

Auch Batterieausbau Cmosreset etc.. und Test nur mit einem Speicherriegel hat nichts gebracht.

Das ganze äußert sich folgendermaßen:
Einschalten (einige Lüfter laufen, nach kurzer Dauer schalten dann weitere Lüfter dazu und es sind verschieden Debug Codes zu sehen (vorher bleibt die Debuganzeige dunkel), wie z.B. EE, 30, 60, 66, je nachdem ob mit einem Speicher oder beiden, danach schaltet das Netzteil aus und wieder an, das gleiche Prozedere in einer Dauerschleife


Hat denn überhaupt schon jemand einen 5950x mit dem Bios 6.62 getestet, ich fand bis dato im Internet nichts konkretes?
Ich hoffe mal nicht, dass die neue CPU von Haus aus Macken hat, die Wahrscheinlichkeit ist hier nach Recherche sehr gering.

Hier meine sonstige Hardware außer Board und Prozessor:
2 mal 16 gb Crucial Ballasix Dual Rank (pro Speicherriegel) 3200 CL16-18-18-36 Micron E-Dies, laufen einwandfrei mit dem 1700er, auch mit dem Bios 6.62, hat mich selbst verwundert (y)
Netzteil Corsair HX 750 Platinum, steht auf multirail habe auch singlerail getestet

Vielen Dank im Voraus für eure Hilfe, bin echt ratlos :-)

Zuletzt bearbeitet:

CyLord

Enthusiast
Mitglied seit
27.01.2006
Beiträge
6.221
Ort
Leipzig
Mir ist etwas Negatives seitens von ASRock aufgefallen. Ich hatte die Version 6.40 geflashed. Auch davor wurde der Bildschirm ständig schwarz. es war nicht stabil zu bekommen & da fiel mir auf, dass der die VSoC auf 0,83V läuft mit dem 2700X. Was denkt sich ASRock dabei.? Ist nicht das erste Board. Dasselbe habe ich mit dem 2700X & dem X470 Gaming K4 & dem 2700X. Ihr müsst also die VSoC in der Spannung anpassen. Unter 1V würde ich da nicht gehen.


JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.306
Ort
Iserlohn
Hallo,
die SoC regelt automatisch nach Last bzw. was gebraucht wird und je nach Speichertakt, auch durch das XMP Profil ;)

Nimm HWinfo64 und schau wie sich die SoC Spannung je Lastzustand verhält !


CyLord

Enthusiast
Mitglied seit
27.01.2006
Beiträge
6.221
Ort
Leipzig
Nicht Lastzustand. Aber du hast recht, je nach Speichertakt (vllt. auch Speicherspannung) wird die VSoC angehoben. Trotzdem ist das echt merkwuerdig. Mit nicht festgelegtem VSoC ist irgendwie fast alles Mist. Ich teste nochmal weiter.


JZ_

Urgestein
Mitglied seit
06.08.2006
Beiträge
7.306
Ort
Iserlohn
Hä, es ist alles okay so ;)

Wenn du das mit dem SoC-Auto nicht möchtest, kannst du ja einen FixWert dafür einstellen :)

Oben Unten
