Inkl. PCIe-Bridge: Supermicro stellt das Supero C9Z490-PGW vor

Veröffentlicht am: von

superoSupermicro ist eher aus dem Server-Segment bekannt, mischt jedoch mit der Supero-Marke im Desktop-Bereich mit, wobei sich der US-amerikanische Hersteller einzig auf die Intel-Plattformen konzentriert. Speziell für Intels Comet-Lake-S-Prozessoren stellt Supermicro nun mit dem Supero C9Z490-PGW eine passende Platine für die zehnte Core-Generation vor.

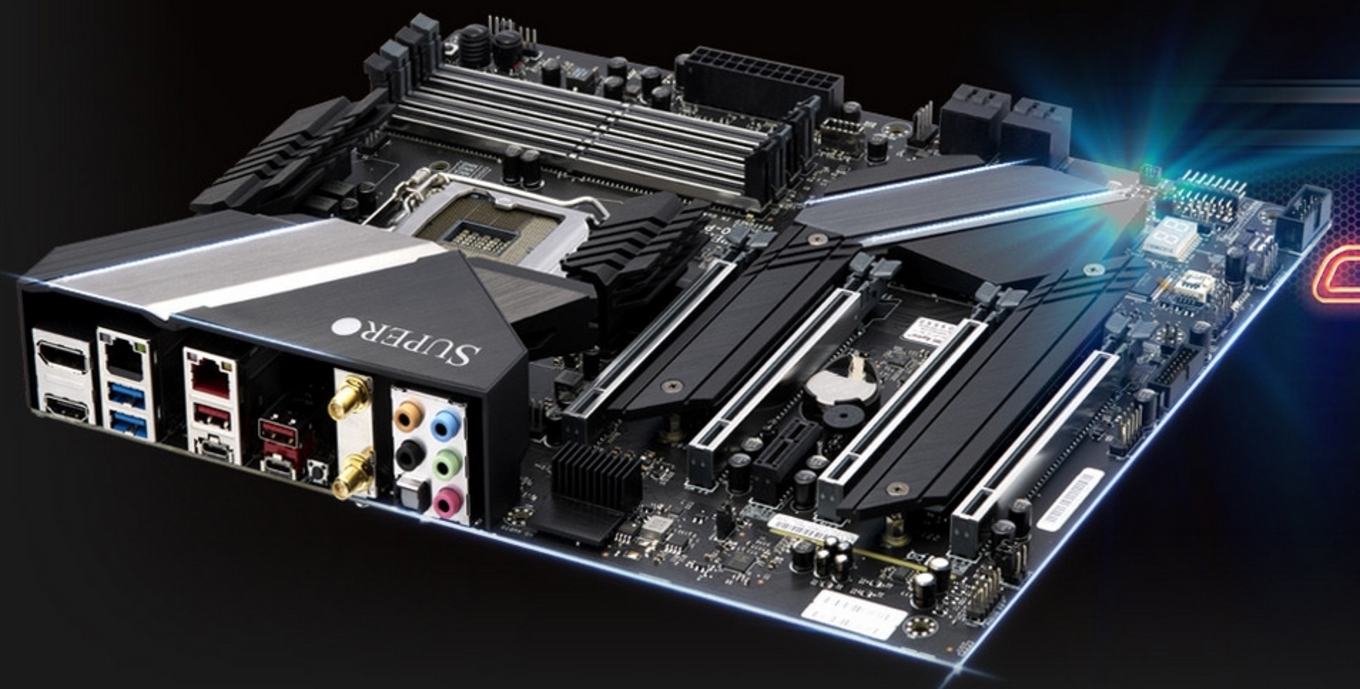

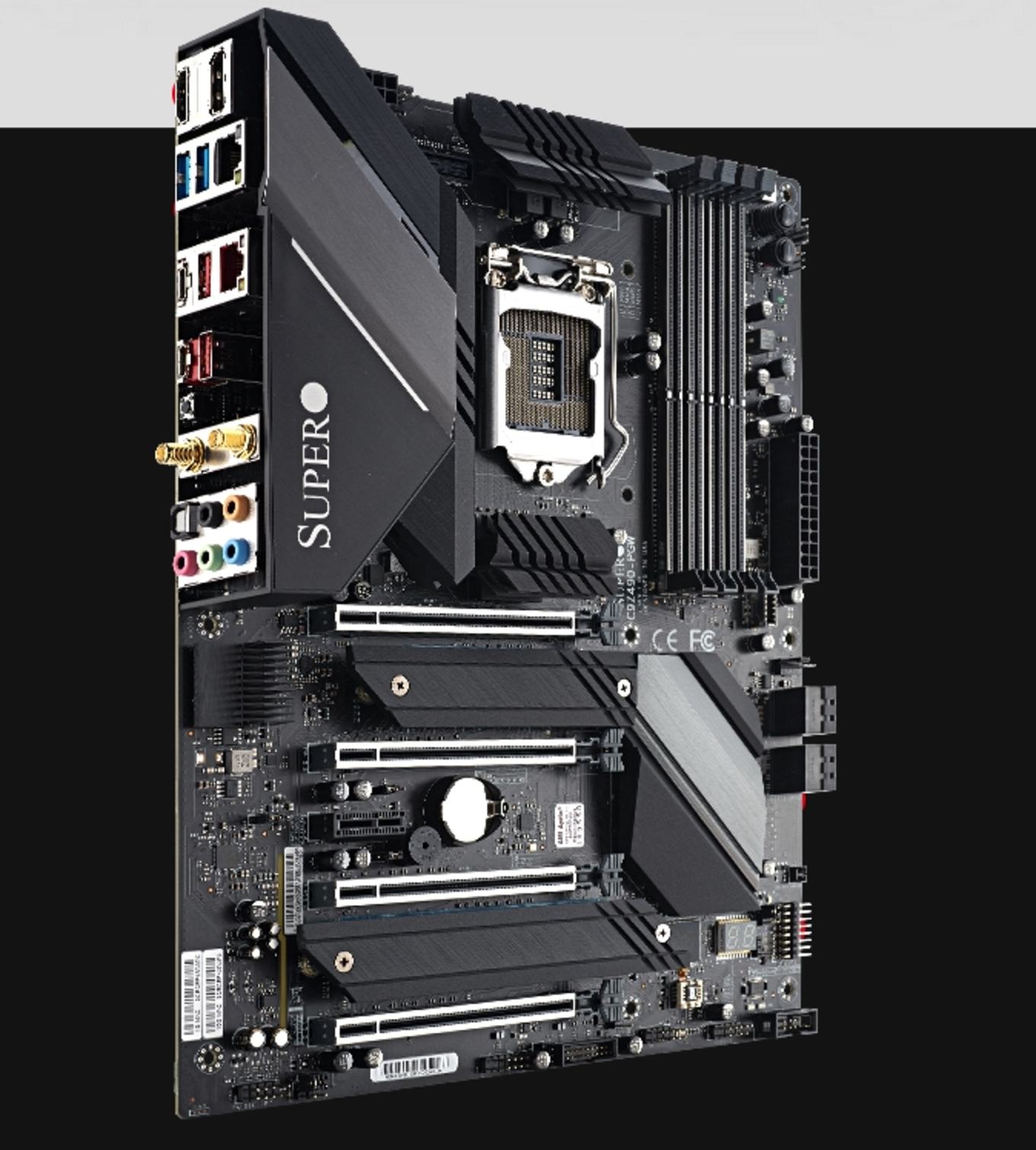

Das Supero C9Z490-PGW ist Teil der Professional-Gaming-Reihe und wurde im klassischen ATX-Format gefertigt, die von Supermicro in einigen Punkten luxuriös ausgestattet wurde. Auf der Platine sind gleich vier mechanische PCIe-3.0-x16-Steckplätze zu finden, die selbst an einen PLX-Switch angebunden sind. Wahrscheinlich handelt es sich um den PEX8747, der aus den 16 PCIe-3.0-Lanes vom Prozessor insgesamt 32 verteilbare PCIe-3.0-Lanes macht, sodass zumindest auf dem Papier Aufteilungen mit x16/x0/x16/x0 oder auch x8/x8/x8/x8 möglich wären. Genau mittig sitzt noch ein PCIe-3.0-x1-Slot.

Zwar bietet die Platine lediglich vier native SATA-6GBit/s-Buchsen, doch dafür ist anbindungstechnisch der Weg frei für zwei M.2-M-Key-Schnittstellen mit PCIe 3.0 x4. Mit enthalten sind auch zwei Passivkühler. In den vier DDR4-UDIMM-Speicherbänken können vom Anwender bis zu 128 GB RAM untergebracht werden, wobei uns die maximal 4.000 MHz etwas zu niedrig ausfallen. Mit einem Power- und Reset-Button, einer Debug-LED sowie einem CMOS-Clear-Button am I/O-Panel bietet das Supero C9Z490-PGW auch etwas Onboard-Komfort an.

Insgesamt werden neun USB-Schnittstellen bereitgestellt. Jeweils vier Stück arbeiten mit der USB-3.2-Gen1- und USB-3.2-Gen2-Spezifikation und eine weitere Typ-C-Schnittstelle agiert mit dem aktuell schnellsten USB-3.2-Gen2x2-Standard. Neben dem Wi-Fi-6-AX201-CNVio-Modul hat Supermicro außerdem einen Gigabit-LAN-Port (Intel I219-V) und auch einen 10-GBit/s-LAN-Anschluss (Aquantia AQC107) vorgesehen. Sollte der Zugriff auf die im Prozessor integrierte Grafikeinheit wichtig sein, hält sich auch ein DisplayPort-1.2- und HDMI-2.0-Grafikausgang für diesen Einsatz bereit. Bleibt noch der Onboard-Sound mit dem, Realtek ALC1220 übrig, der etwas Verstärkung von sechs Audio-Kondensatoren bekommt. Am I/O-Panel befinden sich die üblichen Anschlussmöglichkeiten mit fünfmal 3,5 mm Klinke und einmal TOSLink.

Wie der Preis ausfallen wird und ob die Platine ab dem 20. Mai hierzulande erhältlich sein wird, ist leider nicht bekannt.

Die Daten des Supermicro Supero C9Z490-PGW in der Übersicht
Mainboard-Format ATX
Hersteller und
Bezeichnung
Supermicro
Supero C9Z490-PGW
CPU-Sockel LGA1200 (für Comet Lake-S)
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
Phasen/Spulen ?
Preis unbekannt
Webseite Supermicro Supero C9Z490-PGW
Southbridge-/CPU-Features
Chipsatz Intel Z490 Express Chipsatz + PLX
Speicherbänke und Typ 4x DDR4 (Dual-Channel), max. 4.000 MHz
Speicherausbau max. 128 GB RAM UDIMM Non-ECC
SLI / CrossFire SLI (4-Way), CrossFireX (4-Way)
Onboard-Features
PCI-Express

4x PCIe 3.0 x16 (elektrisch mit x16/x8/x16/x8) über PLX-Chip
1x PCIe 3.0 x1 über Intel Z490

PCI -
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen

4x SATA 6 GBit/s über Intel Z490
2x M.2 mit PCIe 3.0 x4 über Intel Z490 (M-Key, 32 GBit/s)
1x M.2 mit PCIe 3.0 x1 über Intel Z490 (E-Key, belegt)

USB

1x USB 3.2 Gen2x2 (20 GBit/s, 1x extern) über ASMedia ASM3242
4x USB 3.2 Gen2 (10 GBit/s, 3x extern, 1x intern) über Intel Z490
4x USB 3.2 Gen1 (5 GBit/s, 2x am extern, 2x intern) über Intel Z490

Grafikschnittstellen 1x HDMI 2.0
1x DisplayPort 1.2
WLAN / Bluetooth WLAN-a/b/g/n/ac/ax über Intel Wi-Fi 6 AX201 CNVio, Dual-Band, max. 2,4 GBit/s, Bluetooth 5.1
Thunderbolt -
LAN

1x Intel I219-V GBit/s-LAN
1x Aquantia AQC107 10-GBit/s-LAN

Audio-Codec
und Anschlüsse
8-Channel Realtek ALC1220 Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header

2x 4-Pin CPU-FAN-Header
1x 4-Pin Chassis/Water-Pump-Header
3x 4-Pin System-FAN-Header

LED-Beleuchtung -
Onboard-Comfort Power-Button, Reset-Button, CMOS-Clear-Button, Debug-LED
