Offenbar AMDs X390 und X399 Chipsatz-Diagramm veröffentlicht

Veröffentlicht am: von

amd-naplesDerzeit halten sich einige harte Gerüchte, die von einer Workstation- oder auch High-Performance-Variante der Naples- bzw. RYZEN-Prozessoren sprechen. Diese sollen 16 Kerne und 32 Threads aufweisen. Hinzu kommt offenbar ein Quad-Channel-Speicherinterface und viele wären sicherlich auch an einer höheren Anzahl an PCI-Express-Lanes interessiert.

Die dazugehörige Plattform soll auf den Namen X390 und X399 hören. Den gleichen Namen sollen auch die Chipsätze tragen. Neben dem Namen sind vor allem die nun veröffentlichten Blockdiagramme und Layouts mit Vorsicht zu genießen. Es handelt sich um umbestätigte Gerüchte, deren Wahrheitsgehalt sich nur schwer überprüfen lässt. Offenbar stammen diese aus dem Umfeld eines Mainboardherstellers, denn diese erstellen und benötigen solch Diagramme und Layouts für die Entwicklung ihrer Produkte.

X390 für 16-Kern-RYZEN

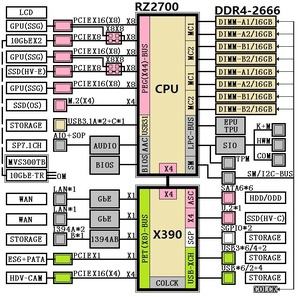

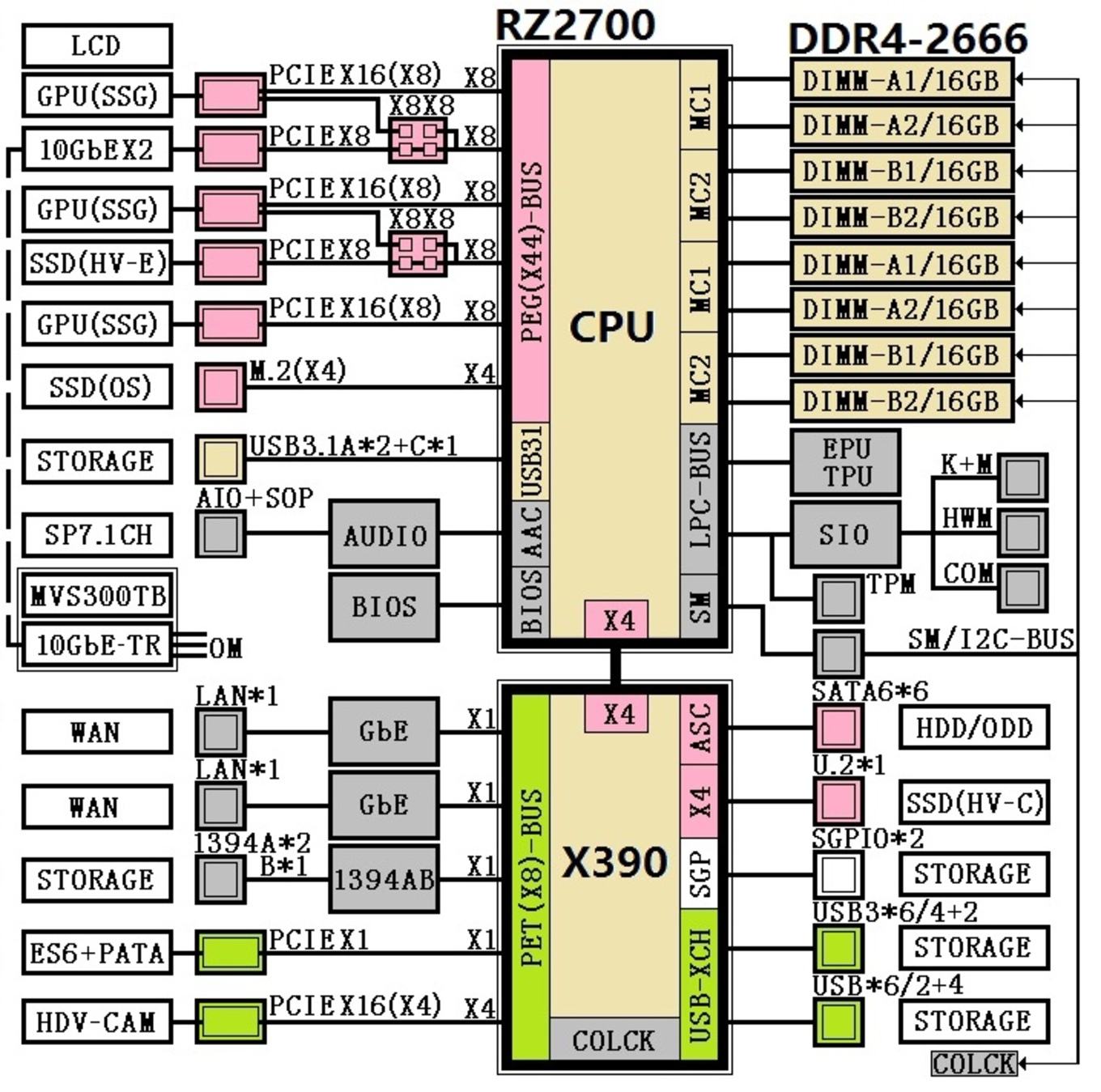

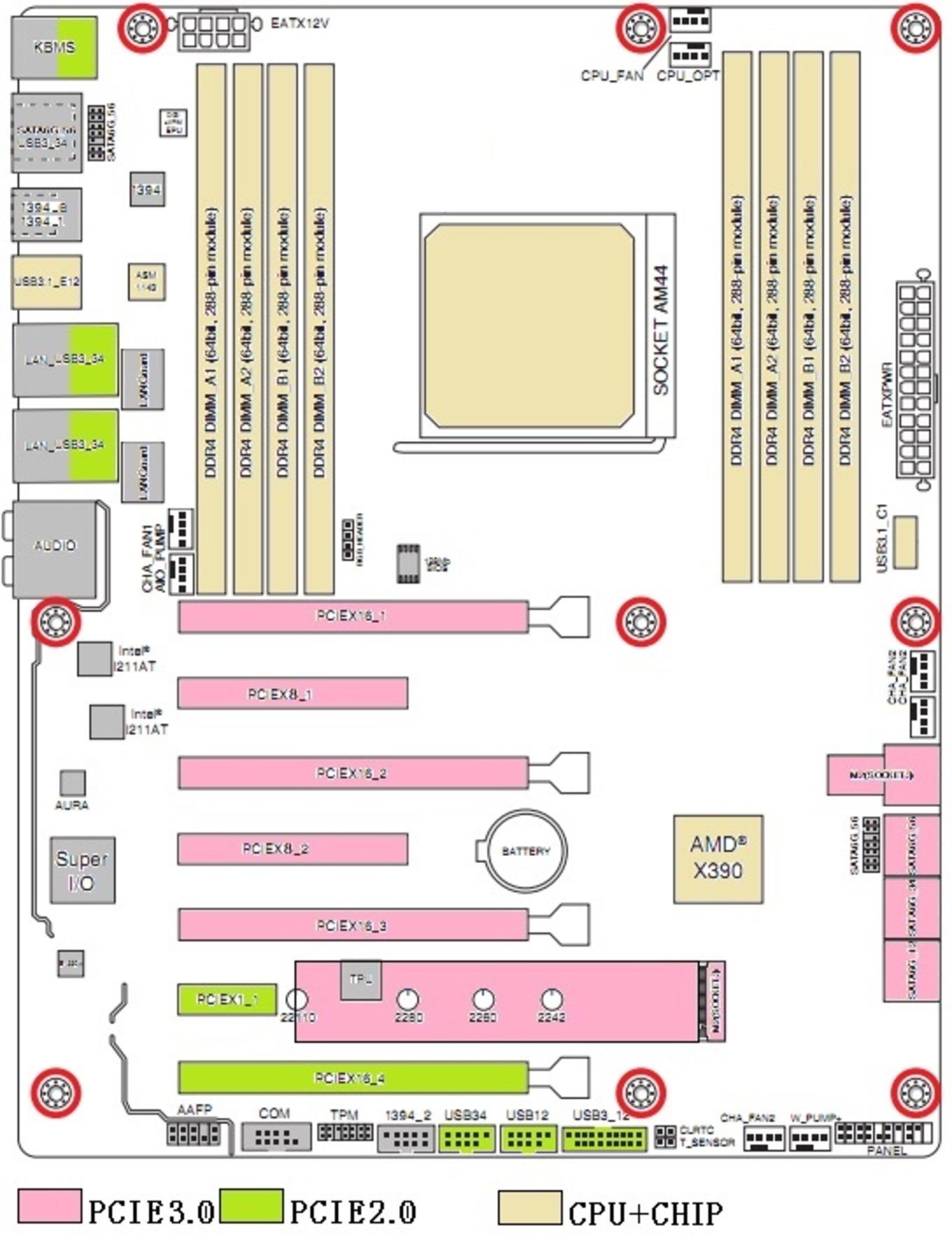

Neben der schematischen Zeichnung des PCB-Layouts sind vor allem die Blockdiagramme interessant. Hier ist zu erkennen, dass die entsprechende CPU über 44 PCI-Express-Lanes verfügt. Dies wären vier mehr als Intel mit dem Core i7-6950X mit X99-Chipsatz anbieten kann. Ebenfalls zu erkennen ist, dass der Prozessor ein Quad-Channel-Interface für den DDR4-Speicher verwendet.

Über vier PCI-Expres-Lanes ist der X390-Chipsatz angebunden. Dieser stellt weitere acht PCI-Express-Lanes zur Verfügung. Darüber ließen sich einige Massenspeicherstandards und Schnittstellen realisieren. Nativ vorhanden sind SATA, M.2 über vier Lanes und einige USB-Anschlüsse.

X399 für die Naples-Workstation

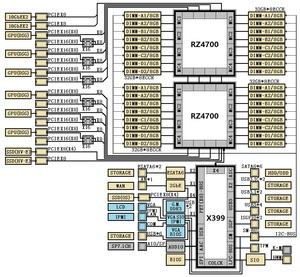

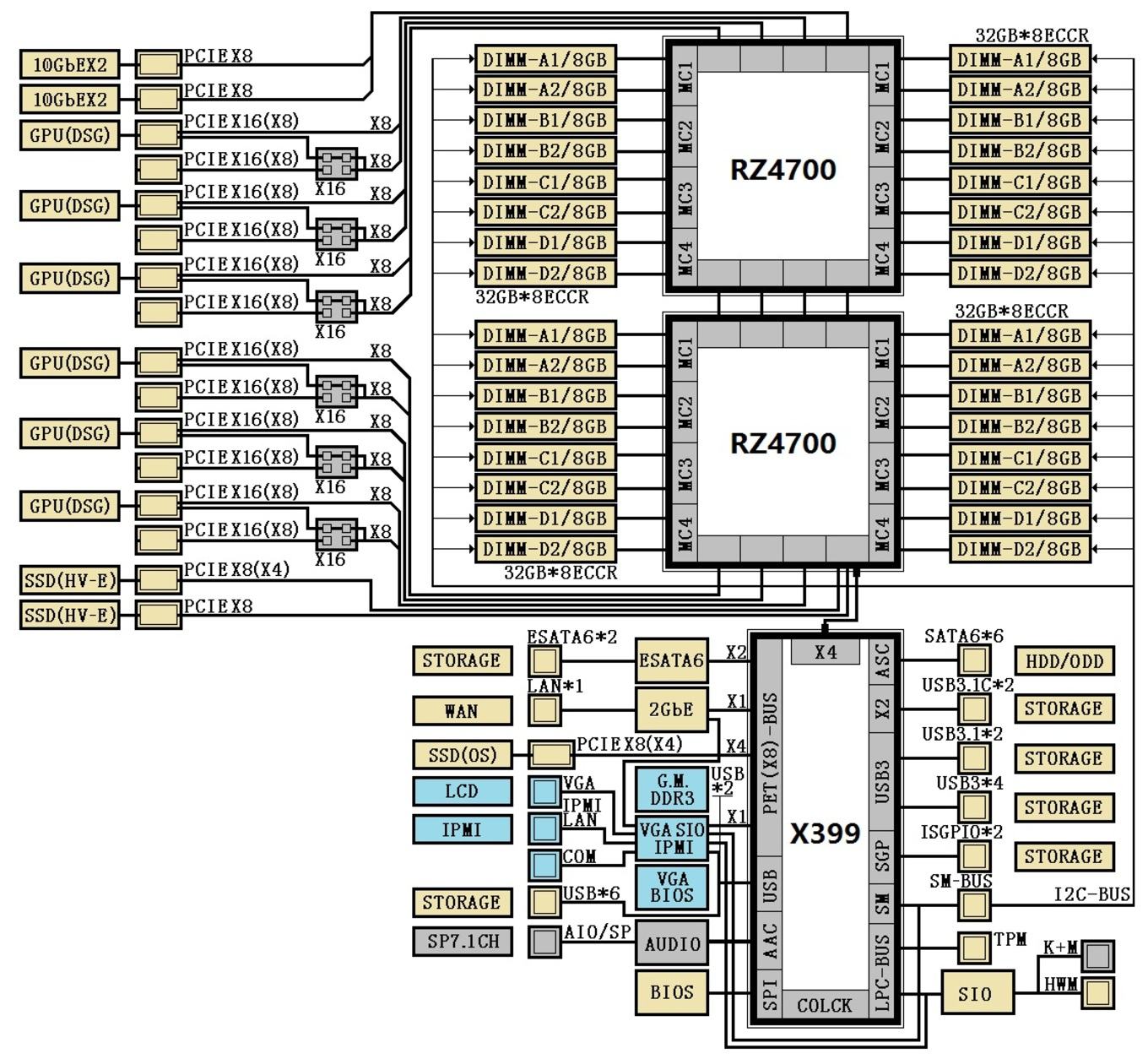

Das zweite Blockdiagramm bezieht sich auf einen Naples-Server. Entsprechend sind hier zwei Sockel aufgeführt. Hier ebenfalls direkt zu erkennen ist, dass einer der beiden Prozessoren die 64 PCI-Express-Lanes direkt zur Verfügung stellt – alle Details zum Naples-Prozessoren und erste Leistungsdaten haben wir bereits veröffentlicht. Im Blockdiagramm noch einmal sehr schön zu sehen, ist das Octa-Channel-Speicherinterface pro Prozessor.

Der zweite Prozessor stellt "nur" 60 PCI-Express-Lanes bereit, da der X399-Chipsatz über vier Lanes angebunden werden muss. Dieser stellt dann wieder eine gewisse Anzahl an Massenspeicheroptionen sowie USB-Anschlüsse bereit. Für die Server-Plattform besonders wichtig ist sicherlich die Anzahl der PCI-Express-Lanes, denn über diese können neben GPU-Beschleuniger auch SSDs und Ethernet-Anschlüsse schnell anbinden.

Wie bereits zu Beginn erwähnt, sind die Informationen mit Vorsicht zu genießen, da sich die Daten nicht bestätigen lassen.
