Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Enermax Platimax D.F. 600W

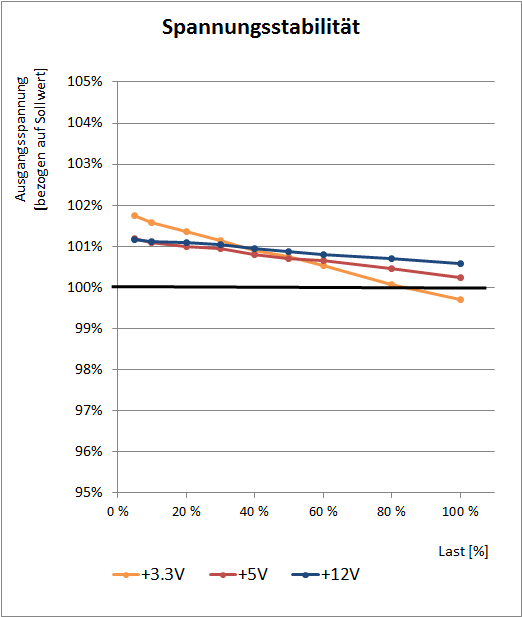

spannung

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Enermax Platimax D.F. 600W eine für diese Klasse angemessene Performance zeigen. Die Nebenspannungen schwanken nur um vergleichsweise geringe 2,0 % bzw. 1,0 %. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur vergleichsweise geringe 0,7 %.

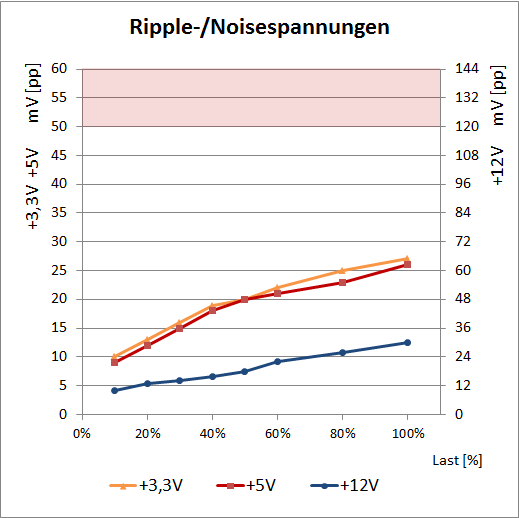

ripple

Sehr solide sieht die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das Enermax-Netzteil mit max. 27 bzw. 26 mV(pp) auf 3,3 Volt und 5 Volt gute Werte zeigen. Es sind zwar keine neuen Bestwerte, aber angesichts der Tatsache, dass die Spezifikation bis zu 50 mV(pp) erlaubt, liegt das Enermax mit seiner Leistung hier auf sicherem Niveau. Schließlich macht es auch aus Anwendersicht keinen Unterschied, ob die Ripple-/Noisespannungen nun möglichst niedrig sind oder "nur" solide innerhalb der Spezifikation liegen. Die 12V-Seite bietet mit bis zu 30 mV(pp) auch einen vergleichsweise guten Wert.

Das Enermax Platimax D.F. 600W kann im Bereich Qualität der Ausgangsspannungen eine gute Figur abgeben. Die Spannungen sind für diese recht hoch angesiedelte Klasse angemessen gut ausgeregelt und die Ripple-/Noisespannungen liegen auch auf einem angenehm niedrigen Niveau.
