Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

be quiet! Pure Power 9 CM 600W

spannung

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das be quiet! Pure Power 9 CM 600W eine ordentliche Performance zeigen. Die Nebenspannungen schwanken um 2,4 % bzw. 1,9 %, womit sie deutlich innerhalb der Toleranz liegen. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast brauchbare 1,4 %. Es sind also noch gewisse Reserven für den Fall vorhanden, dass die Lasten ungleichmäßiger verteilt auftreten.

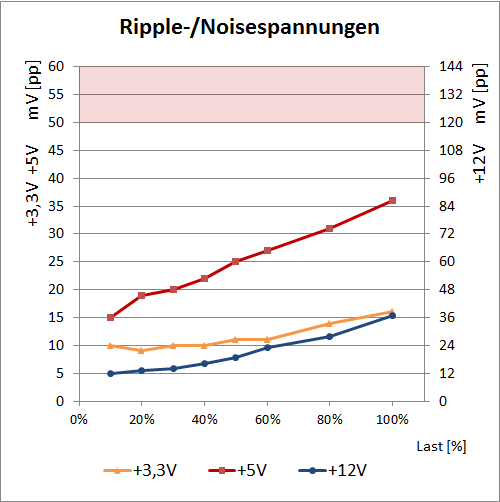

ripple

Brauchbar sieht die Lage auch bei den Ripple-/Noise-Spannungen aus: Hier kann das be-quiet!-Netzteil mit max. 16 bzw. 36 mV(pp) auf 3,3 Volt und 5 Volt angemessen niedrige Maximalwerte zeigen, welche sich souverän innerhalb des erlaubten Toleranzrahmens bewegen. Die 12V-Seite bietet mit bis zu 37 mV(pp) auch sehr brauchbare Werte.

Das be quiet! Pure Power 9 CM 600W kann im Bereich Qualität der Ausgangsspannungen eine brauchbare Figur abgegeben. Die Spannungen sind für diese Klasse durchschnittlich gut ausgeregelt und die Ripple-/Noisespannungen bieten auch keinen Anlass zur Kritik.
