Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

TFX Power 2 300W Gold

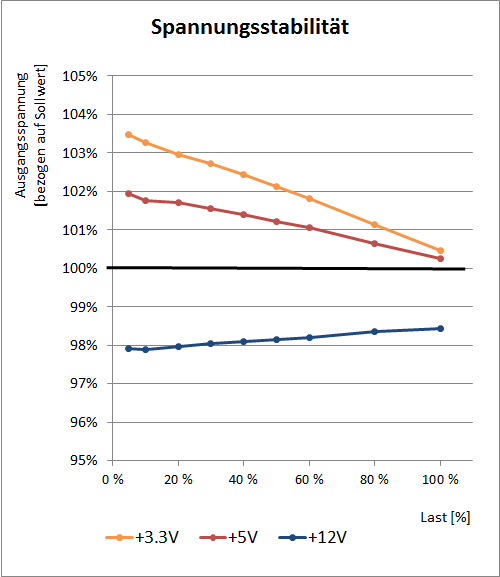

tfx spannung

Das be quiet! TFX Power 2 300W Gold zeigt hier eine gute Leistung. Auf 3,3 Volt und 5 Volt bleibt der Spannungsabfall mit 3 bzw 1,7 Prozent auf akzeptablen Niveau. Die Spannungslage oberhalb des Nominalwerts ist bei diesen Spannungen ebenfalls als gut zu bezeichnen. Auf 12 Volt konnten wir einen Anstieg von knapp 0,5 Prozent beobachten, was auch als sehr ordentlich einzustufen ist.

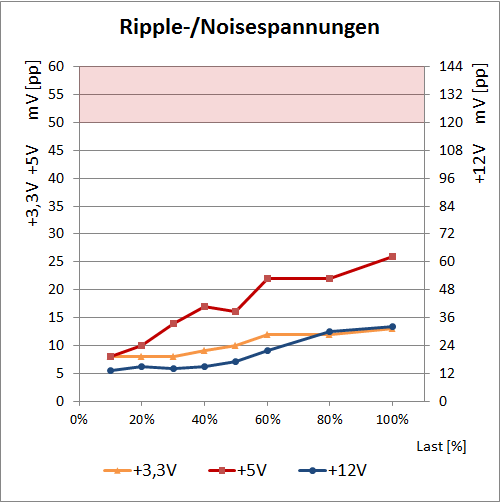

tfx ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls gut aus. Auf 3,3 Volt werden maximal knapp 13 mV(pp) und auf 5 Volt knapp 26 mV(pp) erreicht. Auf der 12V-Seite präsentiert sich das TFX Power 2 300W Gold dann mit maximal 32 mV(pp) unter Volllast sehr gut.

Das be quiet! TFX Power 2 300W Gold bietet solide ausgeregelte Spannungen und insgesamt angenehm niedrige Ripple-/Noisespannungen.



be quiet! SFX Power 2 300W

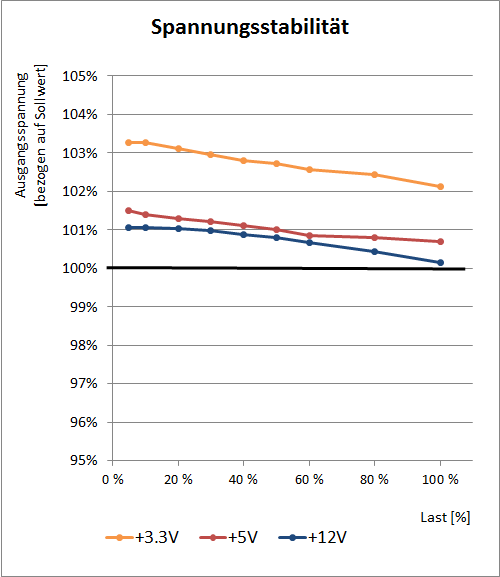

 sfx spannung

Das SFX Power 2 300W bietet insgesamt gute Ausgangsspannungen. Mit 1,1% auf 3,3 Volt und 0,8% auf 5 Volt werden angenehm niedrige Werte erreicht. Die 0,9% auf 12 Volt sind auch als sehr gut zu bezeichnen.

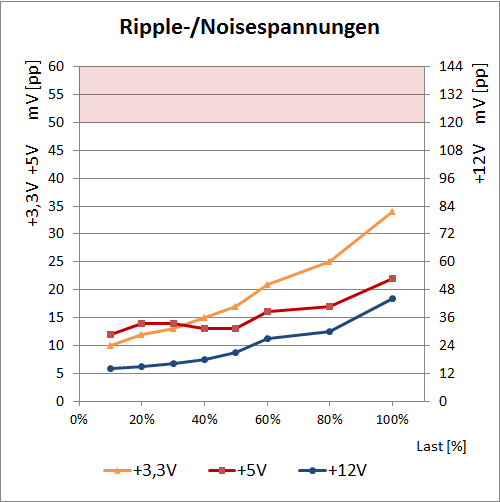

sfx ripple

Bei den Ripple-/Noise-Spannungen kann unser Testsample des SFX Power 2 300W dann auch eine zumindest ordentliche Leistung zeigen. Mit maximal 34 mV(pp) auf beiden Nebenspannugen zeigt es angemessen niedrige Werte, die durch die ordentlichen 44 mV(pp) auf 12 Volt komplettiert werden.

Das SFX Power 2 300W zeigt eine solide Regelung seiner Ausgangsspannungen und kann mit sehr niedrigen Ripple-Noise-Spannungen überraschen.

Von den beiden Testkandidaten hat uns keiner wirklich enttäuscht, denn alle haben eine ordentliche bis gute Performance gezeigt und keine Fragen bzgl. ihrer Stabilität aufkommen lassen.
