Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Seasonic M12II Evo 850W

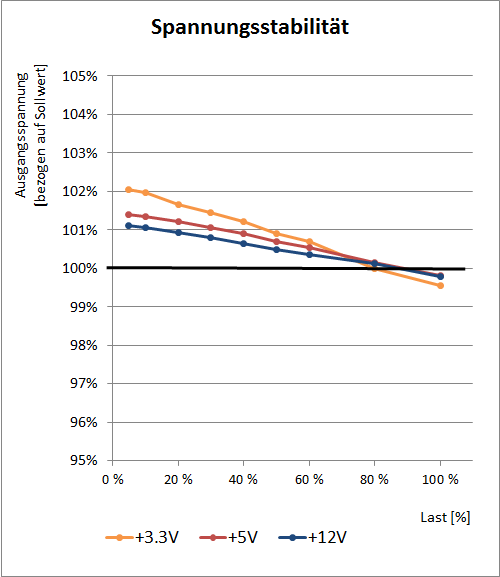

seasonic spannung

Bei einem Seasonic liegen die Erwartungen hinsichtlich der Ausgangsspannungen immer etwas höher, da Seasonics moderne Modelle hier immer ganz vorne mit dabei sind. Das Seasonic M12II Evo 850W kann hier zwar keine neuen Bestwerte setzen, aber enttäuscht uns aber auch nicht. Alle Spannungen fallen unter Last nur moderat ab und so beträgt sogar der Spannungsabfall auf 12 Volt nur vergleichsweise geringe 1,2 Prozent. Auf den Nebenspannungen konnten wir im Test 2,5% und 1,6% beobachten, was ebenfalls in Ordnung geht.

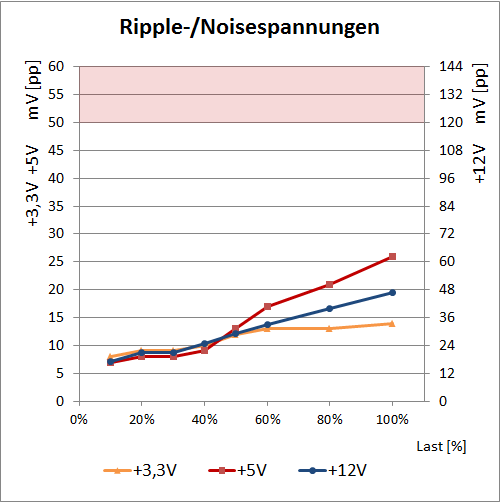

seasonic ripple

Gut sieht auch die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das Seasonic mit 14 bzw. 26 mV(pp) auf 3,3 Volt und 5 Volt angenehm niedrige Werte präsentieren. Auch die 47 mV(pp) auf 12 Volt lassen sich sehen.

Auch wenn das Seasonic M12II Evo Edition 850W nicht ganz die überragenden Werte eines X-850 zeigen kann, überzeugt es doch durch stabile Ausgangsspannungen und moderate Ripple-Noise-Spannungen.
